TUCS A1 - USB nabíjecí stanice TRONIC - Bezplatný návod k obsluze

Typ produktu	USB nabíjecí stanice
Značka	Tronic
Model	TUCS A1
Rozměry (D x Š x V)	88 x 62 x 29 mm
Hmotnost	150 g
Vstupní napětí	100 - 240 V~
Vstupní frekvence	50/60 Hz
Výstupní napětí (USB A)	3,6 - 12,0 V (podle protokolu Quick Charge 3.0)
Výstupní napětí (USB B-E)	5,0 V
Maximální celkový výstupní proud	6 A
Maximální výstupní proud (USB A)	3,0 A (3,6-6V) / 2,0 A (6-9V) / 1,5 A (9-12V)
Maximální výstupní proud na port USB B-E	2,4 A
Maximální celkový výstupní proud USB B-E	3,0 A
Celkový výstupní výkon	33 W
Výstupní výkon (USB A)	18 W
Výstupní výkon na port B-E	12 W
Průměrná účinnost	82,5 %
Spotřeba bez zátěže	0,26 W
Třída ochrany	II (dvojitá izolace)
Počet USB portů	5 (1 Quick Charge 3.0 + 4 standardní)
Délka napájecího kabelu	1,2 m
Provozní teplota	0 - 30 °C
Provozní vlhkost	10 - 70 % (bez kondenzace)
Záruka	3 roky

Často kladené otázky - TUCS A1 TRONIC

Jak nabíjet zařízení kompatibilní s Quick Charge 3.0 ?

Připojte zařízení do portu USB A (Quick Charge 3.0) označeného číslem 1 na produktu. Stanice automaticky upraví napětí a proud pro rychlé nabíjení.

Mohu používat všechny porty současně ?

Ano, můžete používat až 5 zařízení současně. Celkový výkon je omezen na 33 W, s maximálním celkovým proudem 6 A. Port Quick Charge 3.0 může dodávat až 3 A a ostatní porty až 2,4 A každý (celkem 3 A pro čtyři).

Co dělat, když je nabíjení velmi pomalé ?

Nejprve zkontrolujte připojení USB kabelu. Ujistěte se, že používáte správný port: pro rychlé nabíjení použijte port USB A (Quick Charge 3.0), pokud je vaše zařízení kompatibilní. Jinak standardní port B-E poskytuje až 2,4 A. Vyzkoušejte také jiný kabel nebo zařízení.

Lze nabíječku používat venku ?

Ne, produkt je určen pouze pro použití v suchém vnitřním prostředí. Nesmí být vystaven vlhkosti, stříkající vodě nebo dešti. Používejte jej na suchém místě chráněném před povětrnostními vlivy.

Jak čistit nabíjecí stanici ?

Nejprve odpojte produkt ze zásuvky a vyjměte všechna zařízení. K otření povrchu použijte čistý a suchý hadřík. Na odolné nečistoty lehce navlhčete hadřík jemným čisticím prostředkem. Nikdy nenechte tekutinu proniknout dovnitř.

Co dělat, když se produkt zahřeje ?

Mírné zahřátí je při intenzivním nabíjení normální. Pokud je produkt nadměrně horký, okamžitě odpojte napájecí kabel ze zásuvky a všechna připojená zařízení. Nechte vychladnout a zkontrolujte, zda nic neblokuje ventilaci. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak správně odpojit stanici ?

Pro odpojení uchopte přímo elektrickou zástrčku a vytáhněte ji ze zásuvky. Nikdy netahejte za napájecí kabel. Pro odpojení zařízení jednoduše vytáhněte USB konektor z portu.

Jaká je délka záruky ?

Produkt má záruku 3 roky od data nákupu. Uschovejte si účtenku jako doklad. Záruka se vztahuje na vady materiálu a zpracování, s výjimkou opotřebitelných dílů a poškození způsobených nesprávným používáním.

Mohu touto stanicí nabíjet externí baterii (power banku) ?

Ano, můžete nabíjet jakékoli USB zařízení, včetně externích baterií, pokud nevyžadují více než 6 A celkově. Připojte externí baterii k jednomu z USB portů B-E (nebo k portu Quick Charge, pokud je kompatibilní).

Co dělat, když zařízení není rozpoznáno ?

Nejprve zkontrolujte USB kabel: zkuste jiný. Ujistěte se, že nabíjecí konektor zařízení funguje správně. Zkontrolujte, zda je nabíječka správně připojena k napájení. Pokud problém přetrvává, může být produkt vadný; kontaktujte poprodejní servis.

NÁVOD K OBSLUZE TUCS A1 TRONIC

Pokyny pro obsluhu a bezpečnostní pokyny

SK

USB NABÍJAČKA

Pokyny pre obsluhu a bezpečnostné pokyny

ES

BASE DE CARGA USB

Návod k použití a bezpečnostní pokyny Strana 87

SK

Pokyny pre obsluhu a bezpečnostné pokyny Strana 102

ES

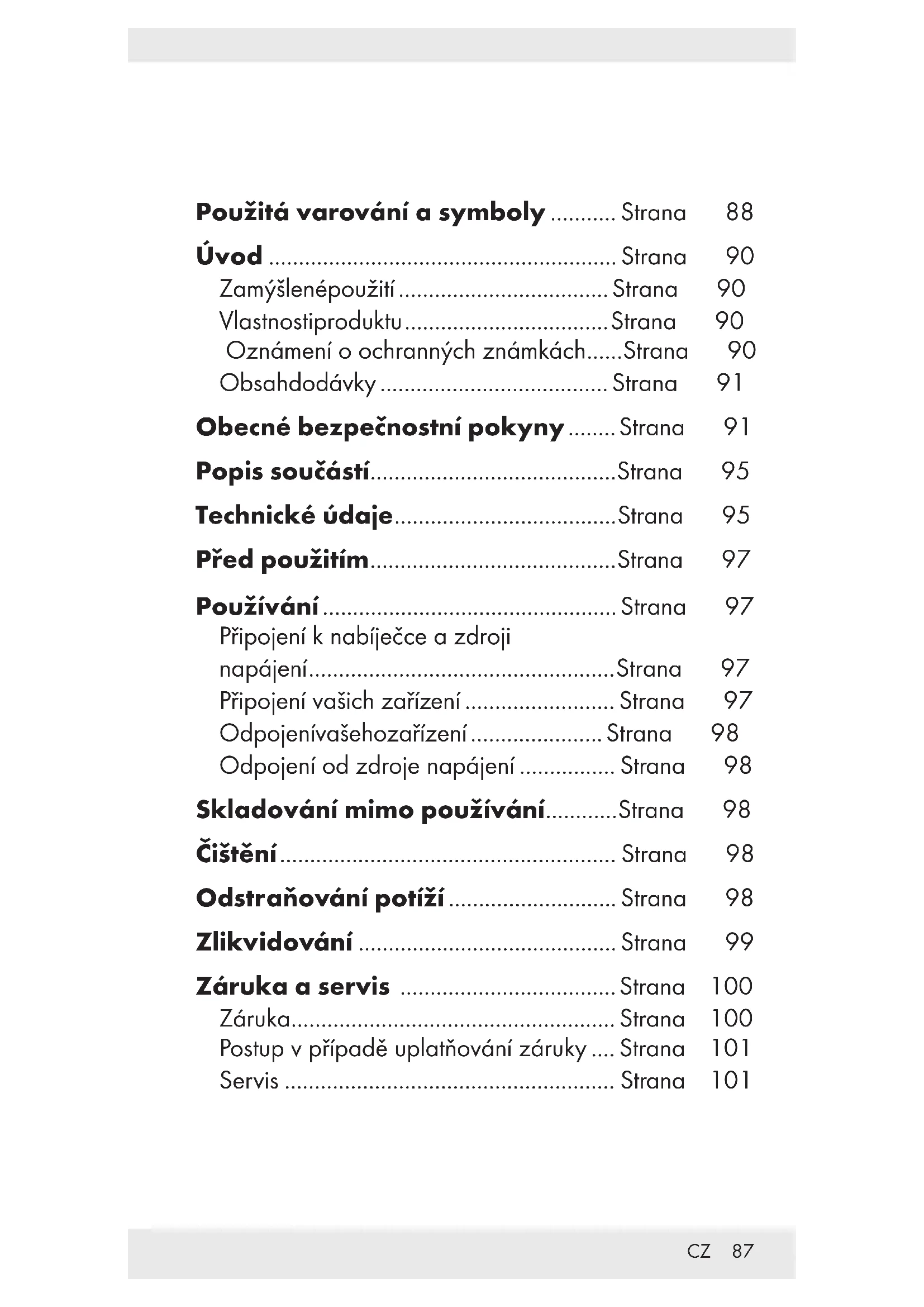

Použitá varování a symboly ...... Strana 88

Úvod ...... Strana 90

Zamýšlenépoužití ...... Strana 90

Vlastnostiproduktu....Strana 90

Oznámení o ochranných známkách.....Strana 90

Obsahdodávky ...... Strana 91

Obecné bezpečnostní pokyny ...... Strana 91

Popis součástí....Strana 95

Technické údaje....Strana 95

Před použitím......Strana 97

Používání ...... Strana 97

Připojení k nabíječce a zdroji napájení......Strana 97

Připojení vašich zařízení ...... Strana 97

Odpojenívašehozařízení ...... Strana 98

Odpojení od zdroje napájení ...... Strana 98

Skladování mimo používání......Strana 98

Čištění Strana 98

Odstraňování potíží ...... Strana 98

Zlikvidování ...... Strana 99

Záruka a servis ...... Strana 100

Záruka.... Strana 100

Postup v případě uplatňování záruky .... Strana 101

Servis ...... Strana 101

Použitá varování a symboly

Tento návod k použití obsahuje následující symboly a varování:

NEBEZPEČÍ!

Tento symbol společně se slovním označením „NEBEZPEČÍ“ poukazuje na okamžité ohrožení, které - pokud je ignorováno - může vést k závažným poraněním, či dokonce smrti.

VAROVÁNÍ!

Tento symbol společně se slovním označením „VAROVÁNÍ“ poukazuje na střední stupeň ohrožení, které – pokud je ignorováno – může vést k závažným poraněním nebo smrti.

UPOZORNĚNÍ!

Tento symbol společně se slovním označením „UPOZORNĚNÍ“ poukazuje na nízké ohrožení, které - pokud je ignorováno - může vést k malému nebo střednímu poranění.

POZOR!

Tento symbol se slovním označením „POZOR“ poukazuje na potenciální nebezpečí poškození majetku - může vést k poškození majetku.

POZNÁMKA

Tento symbol společně se slovním označením „POZNÁMKA“ uvádí dodatečné užitečné informace.

Tento produkt používejte pouze v suchých vnitřních prostorech.

Bezpečnostní třída II Tento výrobek je opatřen dvojitou izolací a nevyžaduje bezpečnostní uzemňovací připojení.

Střídavýproud/napětí

---Stejnosměrnýproud/napětí

Produkt je v souladu se specifikacemi Quick Charge 3.0 a předpisy vydanými společností Qualcomm Technologies, Inc.

Smart Fast Charge

Technologie pro optimalizaci délky nabíjení.

Tento symbol upozorňuje, že tento výrobek je třeba používat podle pokynů.

Tento symbol upozorňuje, že tento výrobek je třeba používat podle pokynů.

USB NABÍJEČKA

•Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.

Zamýšlenépoužití

Tato USB NABÍJEČKA (dále jen „produkt“) je zařízení informačních technologií určené k napájení a provozu USB zařízení napájených či provozovaných z portu USB.

Tento výrobek není určen pro komerční použití. Za škody způsobené použitím k nestanovenému účelu výrobce neručí.

Vlastnosti produktu

Tento výrobek je vybaven 5 USB porty s maximálním výstupním proudem 6 A. Při současném provozu více USB portů je maximální výstupní proud 3 A pro USB port A (Quick Charge 3.0) 1 a 3 A pro USB porty B - E 2. Maximální výstupní proud je 2,4 A pro každý z USB portů B - E 2.

Oznámení o ochranných známkách

■ ^® je USBgistrovaná ochranná známka společnosti USB Implementers Forum, Inc.

Ochranná známka a obchodní název Qualcomm

Quick Charge 3.0 je majetkem príslušných vlastníků.

Ochranná známka a obchodní název Smart Fast Charge je majetkem příslušných vlastníků.
Ochranná známka a obchodní název TRONIC je majetkem příslušných vlastníků.
Všechny ostatní názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.

Obsahdodávky

1 x USB nabíječka
1 x napájecí kabel
1 x stojánek
1 x návod k obsluze

Obecné bezpečnostní pokyny

Před použitím produktu se prosím seznamte se všemi bezpečnostními a provozními pokyny! Při předávání tohoto produktu další osobě rovněž předejte veškerou dokumentaci!

NEBEZPEČÍ!

OHROŽENÍ ŽIVOTA A RIZIKO ZRANĚNÍ U BATOLAT A MALÝCH DĚTÍ!

Nebezpečí udušení!

Zásadně neponechávejte malé děti bez dozoru s obalovým materiálem. Obalový materiál představuje riziko udušení. Děti si často neuvědomují rizika.

Obalový materiál není na hraní.

Tento produkt mohou používat děti od 8 let a také osoby s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatečnými zkušenostmi a/nebo znalostmi, pokud jsou pod dohledem nebo jsou instruovány v bezpečném používání produktu a chápou související rizika.

Zabraňte dětem, aby si hrály s tímto produktem. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Tento produkt není na hraní.

⚠️ NEBEZPEČÍ!

• Nebezpečí úrazu elektrickým proudem! Tento produkt uchovávejte mimo dosah vlhkosti, vlhkého prostředí, kapající nebo stříkající vody!
• Produkt v žádném případě neotevírejte. V případě otevření produktu hrozí úraz elektrickým proudem.
• Veškerý servis smí provádět pouze kvalifikovaný pracovník. Pokud dojde k jakémukoli poškození tohoto produktu, je třeba jej opravit. Mezi příklady poškození patří vniknutí tekutiny nebo předmětů do produktu, vystavení produktu dešti nebo vlhku, pokud produkt nefunguje normálně nebo pokud došlo k jeho pádu.

⚠️ VAROVÁNÍ!

• Za bouřky nebo před delším nepoužíváním odpojte produkt od elektrické zásuvky.
• Uchopte pevně sít'ovou zástrčku vždy, když ji chcete vytáhnout ze zásuvky. Netahejte za samotný napájecí kabel.
• V žádném případě se nedotýkejte síťové zástrčky mokrýma rukama. V opačném případě může dojít ke zkratu nebo k úrazu elektrickým proudem.
• Na napájecí kabel nestavte nábytek ani podobné objekty a zajistěte, aby se něj nezakopávalo.
• V žádném případě nedělejte na napájecím kabelu uzly ani jej nesvazujte s jinými kabely.

• Poškozený napájecí kabel nebo síťová zástrčka mohou způsobit požár nebo úraz elektrickým proudem. Pravidelně kontrolujte napájecí kabel a síťovou zástrčku. Nepoužívejte poškozený napájecí kabel či síťovou zástrčku.

• Elektrická zásuvka musí být snadno přístupná, aby bylo v případě nouze možné síťovou zástrčku rychle odpojit.

• Chcete-li produkt zcela odpojit od napájení, musíte odpojit síťovou zástrčku od elektrické zásuvky. Sítová zástrčka slouží jako oddělovač. V pohotovostním režimu se spotřebovává méně energie.
• Pokud si všimnete neobvyklého hluku, kouře či podobných zvláštních situací, okamžitě odpojte síťovou zástrčku ze zásuvky a odpojte všechna připojená zařízení. Před dalším použitím nechte produkt zkontrolovat kvalifikovanou osobou.
• Sítový napájecí kabel musí být vždy umístěn tak, aby se po něm nešlapalo ani se o něj nezakopávalo.

⚠️ VAROVÁNÍ!

• Před používáním tohoto produktu zkontrolujte, zda vstupní napětí tohoto produktu odpovídá napětí ve vaší místní síti.
• Tento produkt lze používat pouze v suchém vnitřním prostředí.
• Před čištěním odpojte výrobek z elektrické zásuvky.

⚠️ POZOR! NEBEZPEČÍ POŠKOZENÍ MAJETKU

• Tento produkt neobsahuje žádné součásti, které by si mohl uživatel opravit vlastními silami.
• Neumístujte zapálení svíčky nebo jiné zdroje otevřeného ohně na produkt nebo vedle něho.
• Před každým použitím zkontrolujte, zda není poškozený výrobek ani příslušenství. Poškozený výrobek v žádném případě nepoužívejte.
• Tento produkt nepoužívejte v blízkosti zdrojů teply, například radiátorů nebo jiných zařízení vyzařujících teplo!

⚠️ POZOR! Vždy se ujistěte, že:

• Na produkt nepůsobí žádné přímé sluneční záření ani jasné umělé světlo.
• Produkt nesmí být vystaven stříkající nebo kapající vodě ani korozivním kapalinám a nesmí se používat v blízkosti vody. Především se nikdy nesmí ponořit (do blízkosti produktu nebo na něj neumístujte předměty naplněné vodou, například vázy nebo skleničky).
• Produkt se nepoužívá v bezprostřední blízkosti magnetických polí (například reproduktorů).
• Do produktu nepronikají žádné cizí předměty.
• Produkt není vystaven větším teplotním rozdílům, které by mohly způsobit vznik kondenzace a následně zkrat. Pokud byl produkt vystaven extrémním rozdílům teplot, před jeho zapnutím vyčkejte, dokud nedosáhne teploty prostředí (asi 2 hodiny).
• Produkt není vystaven nadměrným otrésům a vibracím.
• na kabel nepokládejte žádné předměty a kabely nesmí vést přes ostré okraje, protože by mohlo dojít k jejich poškození.
• uložte kabel tak, aby nebyl přiskřípnutý ani zlomený. Věnujte zvýšenou pozornost zástrčkám a napájecím lištám a místu, ve kterém kabel vychází z produktu.

i POZNÁMKA: Nabíjecí stanice nesmí být zakrytá.

●Popissoučástí

Rozevřete přeloženou stránku.

1 USB port A, (Qualcomm® Quick Charge™ 3.0)
2 USB port B - E, typ A 2.0
3 Zásuvka pro napájecí kabel
4 Stojan
5 Konektor napájecího kabelu
6 Napájecí kabel
7 Zástrčka

●Technickéúdaje

Název nebo obchodní známka výrobce,

identifikační číslo a adresa:

OWIM GmbH & Co. KG

HRA 721742

Vstupní napětí: 100 - 240 V \~

Frekvence vstupního 50 / 60 Hz napájení:

Výstupní napětí 3,6 - 6,0 V === nebo

Výstupní proudUSB port A:	3,0 A (pro 3,6 - 6,0 V ---)nebo2,0 A (pro 6,0 - 9,0 V ---)nebo1,5 A (pro 9,0 - 12,0 V---)
Výstupní proudUSB port B-E:	2,4 A (na port)3,0 A (celkem pro B-E)
Výstupní výkon: 33,0 W (USB A-E)
	18,0 W (USB A)12,0 W (individuálně pro B-E)15,0 W (celkem pro USB B-E)
Průměrná provozní účinnost:	82,5 %
Účinnost při nízkém zatížení (10 %):	75,0 %
Příkon bez zátěže:	0,26 W
Třída ochrany:	II / [IMAGE]
Rozměry: přibl. 88 x 62 x 29 mm
Hmotnost(hlavní zařízení):	přibl. 150 g
Provozní teplota: 0 - 30 °C
Skladovací teplota: 0 - 45 °C
Vlhkost(bez kondenzace):	10 - 70 %
Délka napájecího kabelu:	přibl. 1,2 m

i POZNÁMKA:

Změna technických údajů a designu bez předchozího upozornění vyhrazena.

●Před použitím

i POZNÁMKA:

• Veškeré součásti musí být vybaleny a obalový materiál musí být kompletně odstraněn.
• Před použitím ověřte, zda je obsah krabice úplný a nepoškozený!
• V případě, že zjistíte poškození výrobku nebo chybějící díly, obraťte se na prodejce.

●Používání

⚠ Pozor! Nebezpečí přehřátí! Tento výrobek připojujte pouze k externím zařízením, která nevyžadují více než 6000 mA (= 6 A).

POZOR! Při používání pod max. zatížením se tento výrobek může zahřívat. To je v tomto případě normální, protože výrobek spotřebovává více energie a proto vytváří více tepla.

Připojení k nabíječce a zdroji napájení

Připojte konektor napájecího kabelo zásuvky pro napájecí kabel 3.
Připojte záštrčno snadno dostupné zásuvky. Požadavky na napětí najdete v sekci „Technické údaje“.

Připojení vašich zařízení

■ Je-li napájené zařízení vybaveno technologií Qualcomm Quick Charge 3.0, připojte zástrčku USB do USB portu A (Quick Charge 3.0) 1.
■ U zařízení bez technologie Qualcomm Quick Charge 3.0 připojte USB zástrčky zařízení do jednoho z ostatních USB portů B - E 2.

- Odpojení vašeho zařízení

■ Po nabití jednoduše odpojte zástrčku USB vašeho zařízení od produktu.

- Odpojení od zdroje napájení

Uchopte zásíčkuodpojte ji ze zásuvky. Netahejte za napájecí kabel 6.

●Skladování mimo používání

Tento produkt skladujte v suchém prostředí, které je chráněno před prachem a přímým slunečním zářením.

Čištění

• Před čištěním odpojte produkt ze zásuvky a odstraňte všechny zástrčky!
• Aby se zabránilo poškození produktu a nezbytným opravám, zabraňte, aby produkt během čištění navlhl.
• K čištění produktu používejte pouze čistý a suchý hadřík a zásadně nepoužívejte korozivní kapaliny/abrazivní čisticí prostředky. K odstranění tuhé špíny použijte mírně navlhčený hadřík a jemný čisticí prostředek.

●Odstraňování potíží

Co mám dělat, pokud se externí zařízení nenabíjí?

■ Zkontrolujte napájecí kabel mezi zásuvkou a produktem.
■ Zkontrolujte připojení USB kabelu (není součástí balení) mezi externím zařízením a produktem.

Ujistěte se, že napájecí zásuvka externího zařízen rádně funguje.

Co mám dělat, pokud se zařízení nabíjí velmi pomalu?

■ Zkontrolujte, zda jste zařízení nepřipojili k nesprávnému USB portu.
■ Zkontrolujte, zda je vaše zařízení vybaveno Quick Charge.

●Zlikvidování

Balení:

Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.

Výrobek:

Informujte se o možnostech likvidace vysloužilého výrobku u správy Vaší obce nebo města.

Vedle uvedený symbol přeškrtnuté odpadní nádoby na kolečkách značí, že pro výrobek platí směrnice 2012/19/EU. Tato směrnice stanovuje, že se přístroj nesmí odstraňovat do normálního domácího odpadu, ale do zvláštních, speciálně založených sběren, sběren zužitkovatelných materiálů nebo speciálních provozů.

Toto odstranění do odpadu je pro Vás bezplatné.

Chraňte životní prostředí a odstraňujte do odpadu odborně.

LE TRI + FACILE

Výrobek a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce. Pro lepší zpracování odpadu jej likvidujte odděleně podle vyobrazených symbolů na obalu. Logo Triman platí jen pro Francii.

●Záruka a servis

Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám - dle našeho rozhodnutí - bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

- Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování Vašeho případu se řídte následujícími pokyny:

Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 392826_2201) jako doklad o zakoupení.

Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.

Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.

Servis

CZ Servis Česká republika

Tel.: [phone]

E-Mail: [e-mail]

Použité výstrahy a symboly......Strana 103

Úvod ...... Strana 105

Určenépoužitie.... Strana 105

Vlastnostivýrobku ...... Strana 105

známok....Strana 106

Obsahdodávky.... Strana 106

Všeobecné bezpečnostné

pokyny ...... Strana 106

Technické údaje......Strana 110

Pred použitím......Strana 112

poškodenia v záruke......Strana 117

Servis ...... Strana 117

Použité výstrahy a symboly

1 x návod na používanie

⚠️ Všeobecné bezpečnostné pokyny

Baliaci materiál nie je hračka.

- Pred použitím tohto výrobku skontrolujte vstupné napätie tohto výrobku, aby ste zistili, či je toto napätie rovnaké ako napätie vášho miestneho napájacieho zdroja.

a adresa výrobcu: OWIM GmbH & Co. KG

HRA 721742

Dížka napájacieho kábla: približne 1,2 m

i POZNÁMKA:

Pripájanie zariadení

■ Po dokončení nabíjania jednoducho odpojte zástrčku USB zariadenia od výrobku.
- Odpojenie od napájacieho zdroja
Uchopte záštrčkuodpojte ju zo sietovej zásuvky. Neťahajte za napájací kábel 6.
