TUCS A1 - Estación de carga USB TRONIC - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato TUCS A1 TRONIC en formato PDF.
| Tipo de producto | Estación de carga USB |
| Marca | Tronic |
| Modelo | TUCS A1 |
| Dimensiones (L x An x Al) | 88 x 62 x 29 mm |
| Peso | 150 g |
| Tensión de entrada | 100 - 240 V~ |
| Frecuencia de entrada | 50/60 Hz |
| Tensión de salida (USB A) | 3,6 - 12,0 V (según protocolo Quick Charge 3.0) |
| Tensión de salida (USB B-E) | 5,0 V |
| Corriente de salida máxima total | 6 A |
| Corriente de salida máxima (USB A) | 3,0 A (3,6-6V) / 2,0 A (6-9V) / 1,5 A (9-12V) |
| Corriente de salida máxima por puerto USB B-E | 2,4 A |
| Corriente de salida máxima total USB B-E | 3,0 A |
| Potencia de salida total | 33 W |
| Potencia de salida (USB A) | 18 W |
| Potencia de salida por puerto B-E | 12 W |
| Eficiencia media | 82,5 % |
| Consumo sin carga | 0,26 W |
| Clase de protección | II (doble aislamiento) |
| Número de puertos USB | 5 (1 Quick Charge 3.0 + 4 estándar) |
| Longitud del cable de alimentación | 1,2 m |
| Temperatura de funcionamiento | 0 - 30 °C |
| Humedad de funcionamiento | 10 - 70 % (sin condensación) |
| Garantía | 3 años |
Preguntas frecuentes - TUCS A1 TRONIC
Preguntas de los usuarios sobre TUCS A1 TRONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Estación de carga USB en formato PDF gratis! Encuentra tus instrucciones TUCS A1 - TRONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TUCS A1 de la marca TRONIC.
MANUAL DE USUARIO TUCS A1 TRONIC
Instrucciones de utilización y de seguridad
DK
USB LADESTATION
Instrucciones de utilización y de seguridad Página 118
DK

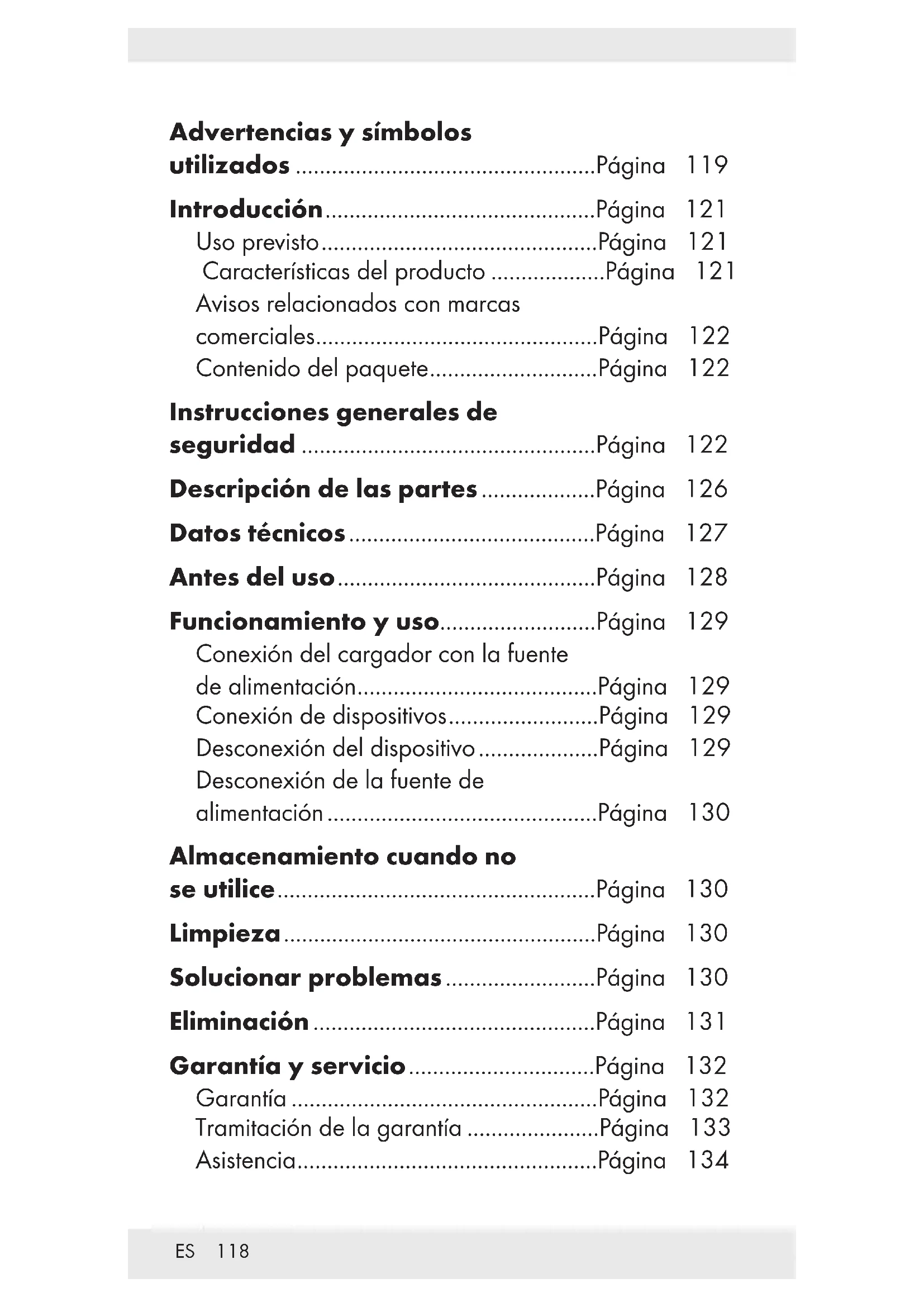

Advertencias y símbolos
Introducción......Página 121
Características del producto ......Página 121
Avisos relacionados con marcas comerciales....Página 122
Contenido del paquete....Página 122
Instrucciones generales de
seguridad ......Página 122
Descripción de las partes......Página 126
Funcionamiento y uso......Página 129
Conexión del cargador con la fuente de alimentación......Página 129
Conexión de dispositivos......Página 129
Desconexión del dispositivo......Página 129
Desconexión de la fuente de alimentación....Página 130
Almacenamiento cuando no
Eliminación......Página 131
Garantía y servicio....Página 132
Garantía ......Página 132
Tramitación de la garantía ......Página 133
Asistencia....Página 134
Advertencias y símbolos utilizados
Estas instrucciones de uso contienen los siguientes símbolos y advertencias:
¡PELIGRO!
Este símbolo con la palabra de señal "PELIGRO" indica un peligro con un alto nivel de riesgo que, si no se evita, provocará lesiones graves o, incluso, la muerte.
¡ADVERTENCIA!
Este símbolo con la palabra de señal "ADVERTENCIA" indica un peligro con un nivel medio de riesgo que, si no se evita, podría provocar lesiones graves o la muerte.
¡PRECAUCIÓN!
Este símbolo con la palabra de señal "PRECAUCIÓN" indica un peligro con un nivel bajo de riesgo que, si no se evita, podría provocar lesiones leves o moderadas.
¡ATENCIÓN!
Este símbolo con la palabra de señal "ATENCIÓN" indica un posible daño material que, si no se lo evita, puede dar lugar a daños materiales.
i NOTA
Este símbolo con la palabra de señal "NOTA" proporciona información útil adicional.
Utilice el producto solamente en áreas interiores secas.
 | Clase II de seguridad El producto tiene un doble aislante y no se requiere conexión de seguridad con tierra. |
 | Voltaje y corriente alternos |
 | Voltaje y corriente continuos |
 |  Qualcomm quick charge 3.0 |
| El producto cumple con los acuerdos y especificaciones Quick Charger 3.0 emitidos por Qualcomm Technologies, Inc. | |
 | Smart Fast Charge |
| Tecnología para optimizar el tiempo de carga. | |
 | Este símbolo significa que se deben tener en cuenta las instrucciones de funcionamiento antes de utilizar este producto. |
 | Este símbolo significa que se deben tener en cuenta las instrucciones de funcionamiento antes de utilizar este producto. |
- Introducción
Enhorabuena por la adquisición de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso de entregar el producto a terceros.
• Usoprevisto
Esta BASE DE CARGA USB (en adelante, denominado "producto") es un dispositivo de tecnología informática diseñado para la carga y el funcionamiento de dispositivos USB que se cargan o utilizan desde un puerto USB de forma predeterminada.
El producto no está diseñado para uso comercial. El fabricante no será responsable de daños provocados por cualquier otro uso que no esté dentro de las finalidades previstas.
Características del producto
El producto tiene 5 conexiones USB con una corriente de salida máxima de 6 A. Cuando se utilizan varias conexiones USB al mismo tiempo, la corriente de salida máxima es de 3 A para el puerto USB A (Quick Charge 3.0) 1 y de 3 A para los puertos USB B a E 2. La corriente de salida máxima es de 2,4 A para cada puerto USB B a E 2.
- Avisos relacionados con marcas comerciales
- USBna marca comercial registrada de USB Implementers Forum, Inc.
La marca comercial Qualcomm Quick Charge 3.0 y el nombre de marca pertenecen a sus respectivos propietarios.
La marca comercial Smart Fast Charge y el nombre de marca pertenecen a sus respectivos propietarios.
La marca comercial TRONIC y el nombre de marca pertenecen a sus respectivos propietarios.
■ Cualquier otro nombre y producto son marcas comerciales o marcas registradas de sus respectivos propietarios.
Contenidodelpaquete
1 x Base de carga USB
1 x Cable de alimentación
1 x Base
1 x Instrucciones de uso
⚠ Instrucciones generales de seguridad
Antes de utilizar el producto, familiarícese con todas las instrucciones de seguridad y de uso. Cuando traspase este producto o a otras personas, ¡incluya también todo los documentos!
¡PELIGRO!
¡PELIGRO DE MUERTE Y RIESGO DE ACCIDENTES PARA BEBÉS Y NIÑOS!
¡Riesgo de asfixia!
Nunca deje a los niños sin supervisión con el material de embalaje. El material de embalaje supone un riesgo
de asfixia. Los niños suelen subestimar los peligros. El material de embalaje no es un juguete.
Este producto lo pueden utilizar niños de 8 años de edad y mayores, así como las personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y/o conocimiento, siempre que estén supervisados o hayan recibido entrenamiento sobre el uso seguro del producto y comprendan los riesgos asociados. No permita que los niños jueguen con el producto. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. El producto no es un juguete.
¡PELIGRO!
- ¡Peligro de muerte debido a descargas eléctricas!
- ¡Mantenga el producto alejado del polvo, áreas húmedas o agua que gotee o salpique!
- Nunca abra el producto. Si el producto se abre, existe riesgo de descargas eléctricas.
- Remita todas las reparaciones al personal de servicio técnico cualificado. Será necesario acudir al servicio técnico siempre que el producto se dañe de alguna forma, por ejemplo, cuando se haya derramado líquido o se hayan caído objetos dentro del producto, cuando éste se haya expuesto a la lluvia o la humedad, no funcione normalmente o se haya dejado caer.
!ADVERTENCIA!
- Desconecte el producto durante las tormentas eléctricas o cuando no se utilice durante un período prolongado de tiempo.
-
Agarre directamente el enchufe de alimentación cada vez que desee extraerlo de la toma de corriente eléctrica. No tira del propio cable de alimentación.
-
Nunca toque el enchufe de alimentación con las manos mojadas, ya que esto podría provocar un cortocircuito o una descarga eléctrica.
- No coloque ningún mueble o elementos similares sobre el cable de alimentación y asegúrese de que no quede atrapado.
- Nunca ate nudos en el cable de alimentación y no lo ate junto con otros cables.
- Un cable o enchufe de alimentación dañados pueden provocar incendios o descargas eléctricas. Inspeccione periódicamente el cable y el enchufe de alimentación. No utilice un cable o enchufe de alimentación dañados.
- Se debe poder acceder a la toma de corriente utilizada fácilmente para que el enchufe de alimentación pueda desconectarse rápidamente en caso de emergencia.
- Para desconectar completamente el producto de la alimentación, debe quitar el enchufe de alimentación de la toma de corriente eléctrica. El enchufe de alimentación sirve como un separador. En el modo de espera, se consume poca cantidad de energía.
- Si advierte un ruido inusual, humo o situaciones extrañas similares, desconecte de inmediato el cable de alimentación de la toma de corriente eléctrica y desconecte todos los dispositivos conectados. Pida a una persona cualificada que revise el producto antes de volver a utilizarlo.
- El cable de alimentación debe colocarse siempre de forma que nadie pueda pisarlo o tropezarse con él.
¡ADVERTENCIA!
- Antes de utilizar este producto, compruebe el voltaje de entrada del mismo para ver si es idéntico al voltaje de la fuente de alimentación local.
- El producto solamente se puede utilizar en áreas interiores secas.
- Desenchufe el producto de la toma de corriente eléctrica antes de limpiarlo.
¡ATENCIÓN! RIESGO DE DAÑO A LA PROPIEDAD
- Este producto no contiene ninguna pieza que pueda ser reparada por el usuario.
- No coloque velas encendidas u otro fuego con llamas encima o cerca del producto.
- Compruebe si el producto y los accesorios tienen algún daño antes de utilizarlo. Nunca utilice un producto dañado.
- No utilice el producto cerca de fuentes de calor, por ejemplo, radiadores u otros dispositivos que emitan calor.
¡ATENCIÓN! Asegúrese de que:
- El producto no se expone a luz artificial brillante.
- Se evita cualquier contacto con agua salpicada y que gotee y con líquidos corrosivos, y el producto no se utiliza cerca de lugares donde haya agua. En particular, el producto nunca se debe sumergir en líquido; no coloque ningún recipiente lleno de líquido, por ejemplo, jarrones o bebidas, sobre el producto o cerca de él.
- El producto no se usa en las inmediaciones de campos magnéticos (por ejemplo, altavoces).
- Ningún objeto extraño se inserta en el producto.
- El producto nunca está sujeto a fluctuaciones extremas de temperatura, ya que esto podría provocar condensación y cortocircuitos eléctricos. Sin embargo, si el producto ha estado sometido a fluctuaciones extremas de temperatura, espere
(aproximadamente 2 horas) hasta que dicho producto haya alcanzado la temperatura ambiente antes de su uso.
- El producto nunca está sujeto a golpes y vibraciones excesivos.
- No se colocan objetos en un cable y los cables no se conectan sobre bordes afilados porque podrían dañarse.
- Tienda el cable de forma que no se pince ni doble. Preste especial atención a los enchufes y bases múltiples y al punto en el que el cable sale del producto.
i NOTA: La estación de carga no debe estar cubierta.
- Descripción de las partes
Consulte la página plegada.
1 Puerto USB A (Qualcomm® Quick Charge™ 3.0)
2 Puerto USB B a E, tipo A 2.0
3 Toma del cable de alimentación
4 Base
5 Conector del cable de alimentación
6 Cable de alimentación
7 Enchufe de alimentación
●Datostécnicos
Nombre o marca comercial del fabricante, número de registro comercial y dirección: OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, ALEMANIA
Identificador del modelo: HG08285A / HG08285B
Voltaje de entrada: 100 - 240 V \~
Frecuencia de CA de 50 / 60 Hz entrada:
Corriente de salida 2,4 A (por puerto) Puerto USB B a E: 3,0 A (total para B-E)
Eficiencia operacional 82,5 % media:
Eficiencia con carga 75,0 % baja (10 %):
Consumo de energía 0,26 W sin carga:
| Clase de protección: | II / |
| Dimensiones: Aproximadamente | |
| 88 x 62 x 29 mm | |
| Peso (dispositivo principal): | Aproximadamente 150 g |
| Temperatura de funcionamiento: | 0 - 30 °C |
| Temperatura de almacenamiento: | 0 - 45 °C |
| Humedad(sin condensación) | 10 - 70 % |
| Longitud del cable de alimentación: | Aproximadamente 1,2 m |
i NOTA:
La especificación y el diseño se pueden cambiar sin notificación.
●Antes del uso
i NOTA:
- Todas las piezas deben desembalarse y el material de embalaje debe quitarse por completo.
- ¡Antes de usar el producto, compruebe que el contenido del paquete está completo y sin daños!
- Si observa algún daño o piezas ausentes, póngase en contacto con el proveedor a quien vendió este producto.
- Funcionamiento y uso
¡Atención! ¡Existe el riesgo de sobrecalentamiento! Conecte el producto solamente a dispositivos externos que no requieran más de 6000 mA (= 6 A).
¡ATENCIÓN! Si utiliza el producto en condiciones de carga máxima, puede calentarse. Esto es normal porque, en este estado, el producto utiliza más potencia y, por lo tanto, genera más calor.
- Conexión del cargador con la fuente de alimentación
- Conecte el conector del cable de alimentación a la toma del cable de alimentación 3.
- Inserte el enchufe de alimentación una toma de corriente eléctrica de fácil acceso. En la sección "Datos técnicos", podrá encontrar los requisitos de tensión.
- Conexión de dispositivos
Si el dispositivo que desea cargar está equipado con tecnología Qualcomm Quick Charge 3.0, conecte el conector USB del dispositivo al puerto USB A (Quick Charge 3.0) 1.
En el caso de dispositivos sin tecnología Qualcomm Quick Charge 3.0, conecte los conectores USB de los dispositivos a uno de los puertos USB B a E ^2 .
- Desconexión del dispositivo
■ Después de que se complete la carga, simplement desconecte el conector USB del dispositivo del producto.
- Desconexión de la fuente de alimentación
■ Sujete el enchufe de alimentación desenchúfelo de la toma de corriente eléctrica. No tire del cable de alimentación 6.
●Almacenamiento cuando no se utilice
Almacene el producto en un entorno seco, protegido del polvo y la luz solar directa.
●Limpieza
- Desconecte el producto de la toma de corriente eléctrica y extraiga todos los conectores antes de realizar la limpieza.
- Asegúrese de que la humedad no entra en el producto durante la limpieza para evitar que dicho producto no sufra daños y las reparaciones relacionadas.
- Utilice únicamente un paño limpio y seco para limpiar el producto y nunca use líquidos corrosivos o agentes de limpieza abrasivos. Use un paño ligeramente humedecido y un agente de limpieza suave para eliminar la suciedad persistente.
●Solucionar problemas
¿Qué debo hacer si los dispositivos externos no pueden recibir alimentación desde el producto?
- Compruebe la conexión del cable de alimentación entre la toma de corriente eléctrica y el producto.
- Compruebe la conexión del cable USB (no incluido) entre los dispositivos externos y el producto.
Asegúrese de que la toma de carga del dispositiv externo funcione de forma correcta.
¿Qué debo hacer si el dispositivo se carga demasiado lento?
- Compruebe si conectó el dispositivo en el puerto USB incorrecto.
- Compruebe si el dispositivo es compatible con "Quick Charge".
- Eliminación
Embalaje:
El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.
Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1–7: plásticos / 20–22: papel y cartón / 80–98: materiales compuestos.
Výrobok:
Para obtener información sobre las posibilidades de eliminación del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad.
El símbolo de un contenedor de basura con ruedas tachado indica que este aparato está sometido a la directiva 2012/19/UE. Esta normativa estipula que este aparato no
puede ser desechado con la basura doméstica una vez finalizada su vida útil, sino que debe ser entregado en uno de los puntos de recogida, reciclaje o desecho especialmente indicados para ello.
Esta gestión no le supondrá ningún gasto.
Contribuya a proteger el medio ambiente y deseche los productos adecuadamente.
LE TRI + FACILE
El producto y el material de embalaje son reciclables, bajo la responsabilidad ampliada del fabricante.
Deséchelo por separado para un mejor tratamiento de los residuos, siguiendo los símbolos ilustrados en el embalaje. El logotipo Triman se aplica solo para Francia.
●Garantía y servicio
Garantía
El producto ha sido fabricado cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega. En caso de defecto del producto, usted tiene derechos legales frente al vendedor del mismo. Nuestra garantía (abajo indicada) no supone una restricción de dichos derechos legales.
Este producto dispone de una garantía de 3 años desde la fecha de compra. El plazo de garantía comienza a partir de la fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requerirá como prueba de que se realizó la compra.
Si en el plazo de 3 años a partir de la fecha de compra se produce un fallo de material o fabricación en este producto, repararemos el producto o lo sustituiremos gratuitamente por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadecuada.
La garantía cubre defectos de materiales o de fabricación. Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, por ello, puedan considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal.
●Tramitación de la garantía
Para garantizar una rápida tramitación de su consulta, tenga en cuenta las siguientes indicaciones:
Para realizar cualquier consulta, tenga a mano el recibo y el número de artículo (IAN 392826_2201) como justificante de compra.
Encontrará el número de artículo en una inscripción de la placa indentificativa, en la portada de las instrucciones (abajo a la izquierda) o en una pegatina en la parte posterior o inferior.
Si el producto fallase o presentase algún defecto, póngase primero en contacto con el departamento de asistencia indicado, ya sea por teléfono o correo electrónico.
Puede enviarnos el producto defectuoso libre de franqueo adjuntando el recibo de compra (tícket de compra) e indicando dónde está y cuándo ha ocurrido el fallo a la dirección de asistencia que le indicamos.
Asistencia
ES Asistencia en España
Tel.: 900 984948
E-Mail: owim@lidl.es
CE
