TUCS A1 - Stazione di ricarica USB TRONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di ricarica USB
Marca	Tronic
Modello	TUCS A1
Dimensioni (L x l x H)	88 x 62 x 29 mm
Peso	150 g
Tensione di ingresso	100 - 240 V~
Frequenza di ingresso	50/60 Hz
Tensione di uscita (USB A)	3,6 - 12,0 V (secondo protocollo Quick Charge 3.0)
Tensione di uscita (USB B-E)	5,0 V
Corrente di uscita max totale	6 A
Corrente di uscita max (USB A)	3,0 A (3,6-6V) / 2,0 A (6-9V) / 1,5 A (9-12V)
Corrente di uscita max per porta USB B-E	2,4 A
Corrente di uscita max totale USB B-E	3,0 A
Potenza di uscita totale	33 W
Potenza di uscita (USB A)	18 W
Potenza di uscita per porta B-E	12 W
Efficienza media	82,5 %
Consumo a vuoto	0,26 W
Classe di protezione	II (doppio isolamento)
Numero di porte USB	5 (1 Quick Charge 3.0 + 4 standard)
Lunghezza del cavo di alimentazione	1,2 m
Temperatura di funzionamento	0 - 30 °C
Umidità di funzionamento	10 - 70 % (senza condensa)
Garanzia	3 anni

Domande frequenti - TUCS A1 TRONIC

Come caricare un dispositivo compatibile Quick Charge 3.0?

Collegare il dispositivo alla porta USB A (Quick Charge 3.0) identificata dal numero 1 sul prodotto. La stazione regola automaticamente tensione e corrente per una ricarica rapida.

Posso usare tutte le porte contemporaneamente?

Sì, è possibile utilizzare fino a 5 dispositivi contemporaneamente. La potenza totale è limitata a 33 W, con una corrente totale massima di 6 A. La porta Quick Charge 3.0 può erogare fino a 3 A, le altre porte fino a 2,4 A ciascuna (3 A in totale per le quattro).

Cosa fare se la ricarica è molto lenta?

Controllare prima il collegamento del cavo USB. Assicurarsi di utilizzare la porta adatta: per una ricarica rapida, utilizzare la porta USB A (Quick Charge 3.0) se il dispositivo è compatibile. Altrimenti, una porta standard B-E fornisce fino a 2,4 A. Provare anche con un altro cavo o dispositivo.

Il caricabatterie può essere utilizzato all'aperto?

No, il prodotto è progettato esclusivamente per uso interno in ambienti asciutti. Non deve essere esposto a umidità, schizzi o pioggia. Utilizzarlo in un luogo asciutto e al riparo dalle intemperie.

Come pulire la stazione di ricarica?

Scollegare prima il prodotto dalla presa di corrente e rimuovere tutti i dispositivi. Utilizzare un panno pulito e asciutto per pulire la superficie. Per le macchie ostinate, inumidire leggermente un panno con un detergente delicato. Non far penetrare mai liquidi all'interno.

Cosa fare se il prodotto diventa caldo?

Un calore moderato è normale durante una ricarica intensiva. Se il prodotto diventa eccessivamente caldo, scollegare immediatamente la spina di alimentazione e tutti i dispositivi collegati. Lasciare raffreddare e verificare che nessun ostacolo blocchi la ventilazione. Se il problema persiste, contattare il servizio post-vendita.

Come scollegare correttamente la stazione?

Per scollegare, afferrare direttamente la spina elettrica e rimuoverla dalla presa a muro. Non tirare mai il cavo di alimentazione. Per scollegare i dispositivi, rimuovere semplicemente il connettore USB dalla porta.

Qual è la durata della garanzia?

Il prodotto beneficia di una garanzia di 3 anni dalla data di acquisto. Conservare lo scontrino come prova. La garanzia copre difetti materiali e di fabbricazione, ad eccezione delle parti soggette a usura e dei danni causati da uso improprio.

Posso ricaricare una batteria esterna (power bank) con questa stazione?

Sì, è possibile caricare qualsiasi dispositivo USB, incluse le batterie esterne, a condizione che non richiedano più di 6 A in totale. Collegare la batteria esterna a una delle porte USB B-E (o alla porta Quick Charge se compatibile).

Cosa fare se un dispositivo non viene riconosciuto?

Controllare prima il cavo USB: provarne un altro. Assicurarsi che la porta di ricarica del dispositivo funzioni correttamente. Verificare che il caricabatterie sia collegato all'alimentazione. Se il problema persiste, il prodotto potrebbe essere difettoso; contattare il servizio post-vendita.

MANUALE UTENTE TUCS A1 TRONIC

STAZIONE DI RICARICA USB

Indicazioni per l'uso e per la sicurezza

HU

USB-TÖLTÖÁLLOMÁS

Indicazioni per l'uso e per la sicurezza Pagina 150

HU

Avvertenze e simboli impiegati ..... Pagina 151

Introduzione...... Pagina 153

Usoconsigliato....Pagina 153

Caratteristiche del prodotto.... Pagina 153

Avvisi sui marchi....Pagina 154

Contenuto della confezione ...... Pagina 154

Istruzioni generali per la

sicurezza ...... Pagina 154

Descrizione delle parti ...... Pagina 158

Dati tecnici.... Pagina 158

Prima dell'uso....Pagina 160

Funzionamento e uso ...... Pagina 160

Collegamento del caricatore

all'alimentazione....Pagina 161

Collegamento dei dispositivi ...... Pagina 161

Scollegamentodeldispositivo......Pagina 161

Scollegamentodall'alimentazione......Pagina 161

Conservazione dopo l'utilizzo .....Pagina 161

Pulizia......Pagina 161

Risoluzione dei problemi ...... Pagina 162

Smaltimento ...... Pagina 162

Garanzia e assistenza ...... Pagina 164

Garanzia ...... Pagina 164

Gestione dei casi in garanzia ...... Pagina 165

Assistenza....Pagina 165

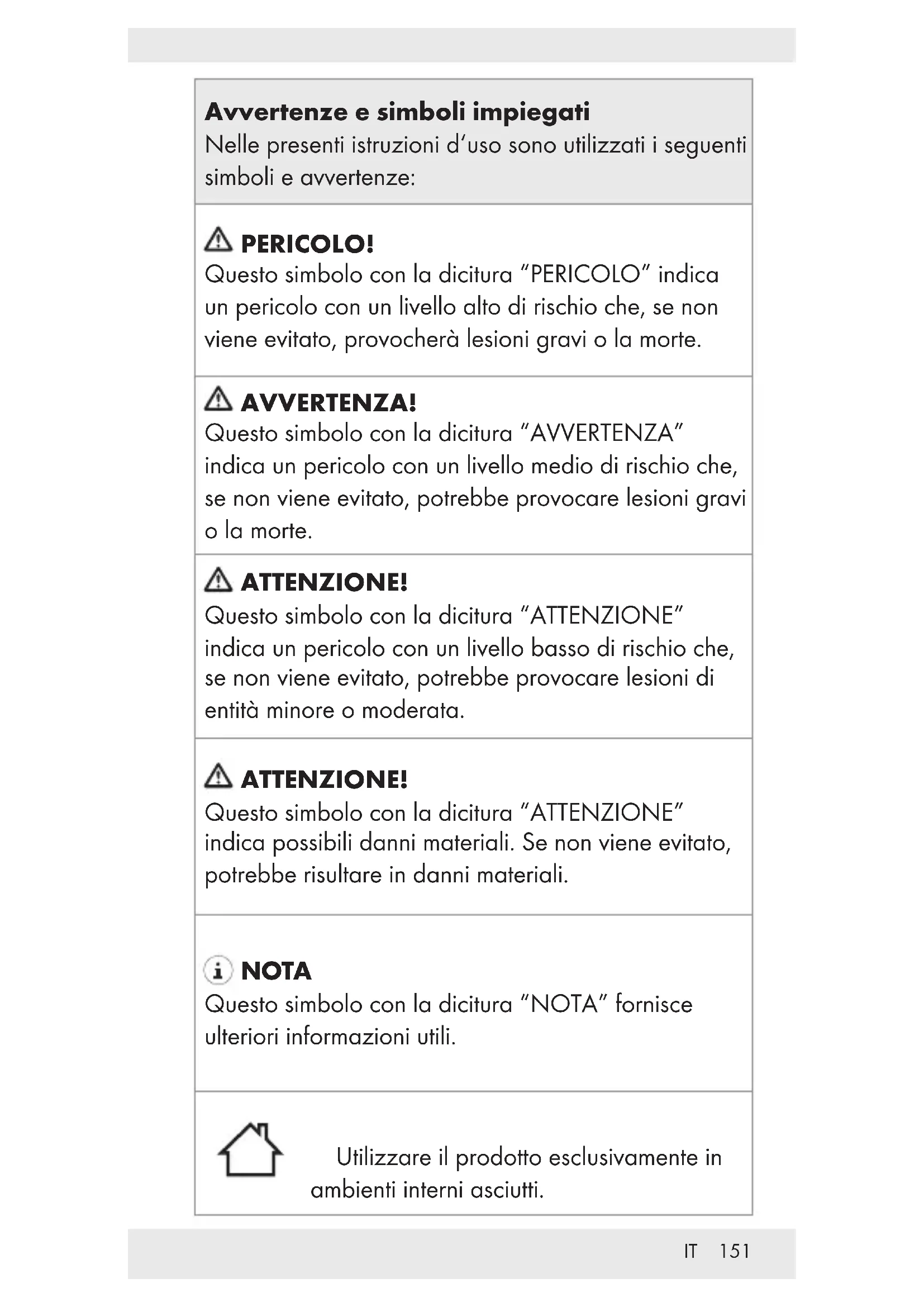

Avvertenze e simboli impiegati

Nelle presenti istruzioni d'uso sono utilizzati i seguenti simboli e avvertenze:

PERICOLO!

Questo simbolo con la dicitura "PERICOLO" indica un pericolo con un livello alto di rischio che, se non viene evitato, provocherà lesioni gravi o la morte.

AVVERTENZA!

Questo simbolo con la dicitura "AVVERTENZA" indica un pericolo con un livello medio di rischio che, se non viene evitato, potrebbe provocare lesioni gravi o la morte.

ATTENZIONE!

Questo simbolo con la dicitura "ATTENZIONE" indica un pericolo con un livello basso di rischio che, se non viene evitato, potrebbe provocare lesioni di entità minore o moderata.

ATTENZIONE!

Questo simbolo con la dicitura "ATTENZIONE" indica possibili danni materiali. Se non viene evitato, potrebbe risultare in danni materiali.

i NOTA

Questo simbolo con la dicitura "NOTA" fornisce ulteriori informazioni utili.

Utilizzare il prodotto esclusivamente in ambienti interni asciutti.

	Classe di sicurezza II Il prodotto dispone di doppio isolamento e non è richiesto alcun collegamento di sicurezza con messa a terra.
	Qualcomm quick charge 3.0
Il prodotto è conforme alle specifiche e agli accordi Quick Charge 3.0 rilasciati da Qualcomm Technologies, Inc.
Tecnologia per ottimizzare i tempi di carica.
	Questo simbolo indica che si devono osservare le istruzioni per l’uso prima dell’utilizzo del prodotto.
	Questo simbolo indica che si devono osservare le istruzioni per l’uso prima dell’utilizzo del prodotto.

STAZIONE DI RICARICA USB

- Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.

Usoconsigliato

Questa STAZIONE DI RICARICA USB (di seguito denominata "prodotto") è un dispositivo informatico progettato per caricare e utilizzare dispositivi USB che vengono caricati o utilizzati da una porta USB per impostazione predefinita.

Il prodotto non è destinato ad uso commerciale. Il produttore non è responsabile per eventuali danni causati da un uso diverso da quello previsto.

Caratteristiche del prodotto

Il prodotto dispone di 5 porte USB con una corrente di uscita massima totale di 6 A. Se si utilizzano più porte USB contemporaneamente, la corrente massima di uscita è di 3 A per la porta USB A (Quick Charge 3.0) 1 e 3 A per le porte USB B - E 2. La corrente di uscita massima è di 2,4 A per porte USB B - E 2.

Avvisi sui marchi

■® USB marchio registrato di USB Implementers Forum, Inc.
Il marchio e il nome commerciale Qualcomm Quick Charge 3.0 appartengono ai rispettivi proprietari.
Il marchio e il nome commerciale Smart Fast Charge appartengono ai rispettivi proprietari.
Il marchio e il nome commerciale TRONIC appartengono ai rispettivi proprietari.
- Tutti gli altri nomi e prodotti sono marchi di fabbrica o marchi di fabbrica registrati appartenenti ai relativi proprietari.

Contenutodellaconfezione

1 x Stazione di ricarica USB
1 x Cavo di alimentazione
1 x Supporto
1 x Istruzioni per l'uso

⚠ Istruzioni generali per la sicurezza

Prima di utilizzare il prodotto, acquisire familiarità con tutte le istruzioni per la sicurezza e le istruzioni per l'uso. Quando si passa questo prodotto ad altri, includere anche tutti i documenti!

PERICOLO!

PERICOLO DI MORTE E RISCHIO DI INCIDENTI PER BAMBINI!

Rischio di soffocamento!

Non lasciare i bambini incustoditi con il materiale di imballaggio, in quanto presenta un pericolo di soffocamento. I bambini spesso sottovalutano i pericoli. Il materiale di imballaggio non è un giocattolo.

Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e/o conoscenza, purché siano sorvegliati o istruiti nell'utilizzo sicuro del prodotto e comprendano i rischi associati. Non permettere ai bambini di giocare con il prodotto. La pulizia e la manutenzione dell'utente non devono essere effettuati da bambini senza supervisione. Il prodotto non è un giocattolo.

PERICOLO!

• Pericolo di morte causato da scosse elettriche! Tenere il prodotto lontano da umidità, ambienti umidi, gocciolamento e spruzzi d'acqua!
• Non aprire il prodotto. Se si apre il prodotto, vi è il rischio di scosse elettriche.
• Rivolgersi a personale qualificato per qualsiasi intervento di manutenzione. È necessaria l'assistenza in caso di qualsiasi danno al prodotto, ad esempio qualora venisse versato del liquido o cadessero oggetti al suo interno, qualora il prodotto fosse esposto a pioggia o a umidità, non funzionasse normalmente o venisse fatto cadere.

AVVERTENZA!

• Scollegare il prodotto dalla presa di corrente durante i temporali o quando non è usato per un lungo periodo di tempo.
• Afferrare la spina di alimentazione direttamente ogni volta che si desidera estrarla dalla presa di corrente. Non tirare il cavo di alimentazione.
• Non toccare mai la spina di alimentazione con le mani bagnate, poiché ciò potrebbe provocare un cortocircuito o scosse elettriche.

• Non collocare mobili o oggetti simili sul cavo di alimentazione e assicurarsi che non possa rimanere intrappolato.

• Non annodare il cavo di alimentazione e non legarlo insieme ad altri cavi.

• Un cavo di alimentazione o una spina di alimentazione danneggiati possono provocare incendi o scosse elettriche. Controllare periodicamente il cavo di alimentazione e la spina di alimentazione. Non utilizzare un cavo di alimentazione o una spina di alimentazione danneggiati.
• La presa di corrente utilizzata deve essere facilmente accessibile in modo che la spina di alimentazione possa essere rapidamente scollegata in caso di emergenza.
• Per scollegare completamente il prodotto dall'alimentazione, è necessario rimuovere la spina di alimentazione dalla presa di corrente. La spina di alimentazione funge da separatore. In modalità standby, viene consumata una piccola quantità di corrente.
• Se si notano rumori insoliti, fumo o altre situazioni simili, scollegare immediatamente la spina dalla presa di corrente e scollegare tutti i dispositivi collegati. Far controllare il prodotto da personale qualificato prima di riutilizzarlo.
• Il cavo di alimentazione deve essere sempre posizionato in modo tale che nessuno possa calpestarlo o inciamparvi.

AVVERTENZA!

• Prima di utilizzare questo prodotto, controllare la tensione di ingresso di questo prodotto per verificare se è identico alla tensione di alimentatore locale.
• Il prodotto può essere utilizzato esclusivamente in ambienti interni asciutti.
• Scollegare il prodotto dalla presa di corrente prima di pulirlo.

ATTENZIONE! RISCHIO DI DANNI MATERIALI

• Questo prodotto non contiene parti riparabili dall'utente.
• Non collocare candele accese o altre fiamme libere sopra o accanto al prodotto.
• Verificare la presenza di danni nel prodotto e negli accessori prima dell'uso. Non utilizzare mai un prodotto danneggiato.
• Non utilizzare il prodotto vicino a fonti di calore, ad es. radiatori o altri dispositivi che emettono calore!

ATTENZIONE! Assicurarsi che:

• il prodotto non sia esposto a luce artificiale intensa.
• venga evitato qualsiasi contatto con spruzzi o gocce d'acqua e liquidi corrosivi e il prodotto non venga utilizzato in prossimità dell'acqua. In particolare, il prodotto non deve mai essere immerso nel liquido; non collocare vasi pieni di liquidi, ad esempio vasi o bevande, sopra o accanto al prodotto.
• il prodotto non venga utilizzato nelle immediate vicinanze di campi magnetici (ad esempio, altoparlanti).
• nessun corpo estraneo penetri nel prodotto.
• il prodotto non sia mai sottoposto a fluttuazioni estreme di temperatura, poiché ciò potrebbe causare condensa e cortocircuiti elettrici. Tuttavia, se il prodotto è stato sottoposto a fluttuazioni estreme di temperatura, attendere (circa 2 ore) finché il prodotto non raggiunge la temperatura ambiente prima dell'uso

• il prodotto non sia mai sottoposto a urti e vibrazioni eccessivi.

• nessun oggetto venga collocato su un cavo e i cavi non siano collegati su spigoli vivi perché potrebbero danneggiarsi.

• disporre il cavo in modo che non venga schiacciato o attorcigliato. Prestare particolare attenzione alle spine e alle prese multiple e al punto in cui il cavo fuoriesce dal prodotto.

i NOTA: La stazione di ricarica non deve essere coperta.

- Descrizione delle parti

Fare riferimento alla pagina pieghevole.

1 Porta USB A, (Qualcomm ^® Quick Charge ^TM 3.0)
2 Porta USB B - E, tipo A 2.0
3 Presa del cavo di alimentazione
4 Supporto
5 Connettore del cavo di alimentazione
6 Cavo di alimentazione
7 Spina di alimentazione

●Datitecnici

Nome produttore o marchio di fabbrica, numero di iscrizione nel OWIM GmbH & Co. KG registro delle imprese e HRA 721742

Tensione di ingresso: 100 - 240 V ~
Frequenza CA di ingresso:	50 / 60 Hz
Tensione di uscita Porta USB A:	3,6 - 6,0 V --- o6,0 - 9,0 V --- o9,0 - 12,0 V ---
Tensione di uscita Porta USB B-E: 5,0 V	---
Corrente di uscita Porta USB A:	3,0 A (per 3,6 - 6,0 V ---) o2,0 A (per 6,0 - 9,0 V ---) o1,5 A (per 9,0 - 12,0 V ---)
Corrente di uscita Porta USB B-E:	2,4 A (per porta)3,0 A (totale per B-E)
Potenza in uscita: 33,0 W (USB A-E)18,0 W (USB A)12,0 W (individuale per B-E)15,0 W (totale per USB B-E)
Efficienza di funzionamento media:	82,5 %
Efficienza a basso carico (10%):	75,0 %
Consumo energetico senza carico:	0,26 W
Grado di protezione:	II / [IMAGE]
Dimensioni: circa 88 x 62 x 29 mm
Peso (dispositivo principale):	circa 150 g
Temperatura di esercizio:	0 - 30 °C
Temperatura di conservazione:	0 - 45 °C

Umidità (nessuna condensa): 10 - 70%

Lunghezza del cavo di alimentazione: circa 1,2 m

i NOTA:

Le specifiche e il design possono essere modificati senza preavviso.

●Prima dell'uso

i NOTA:

• Tutte le parti devono essere disimballate e il materiale di imballaggio deve essere rimosso completamente.
• Prima dell'uso, verificare che il contenuto della confezione sia completo e non danneggiato!
• Se si notano danni o parti mancanti, contattare il rivenditore di questo prodotto.

● Funzionamento e uso

Attenzione! Rischio di surriscaldamento!

Collegare il prodotto solo a dispositivi esterni che non richiedono oltre 6000 mA (= 6 A).

ATTENZIONE! Se si utilizza il prodotto alla condizione di carico max., il prodotto potrebbe surriscaldarsi. Ciò è un comportamento normale, in quanto, in questa condizione, il prodotto utilizza una maggiore potenza e, pertanto, genera più calore.

Collegamento del caricatore all'alimentazione

Collegare il connettore del cavo di alimentazione 5 alla presa del cavo di alimentazione 3.
Inserire la spina di alimentazione una presa di corrente facilmente accessibile. I requisiti per la tensione sono disponibili nella sezione "Dati tecnici".

Collegamento dei dispositivi

Se il dispositivo da caricare è dotato di tecnologia Qualcomm Quick Charge 3.0, collegare la spina USB del dispositivo alla porta USB A (Quick Charge 3.0) 1.
Per i dispositivi senza tecnologia Qualcomm Quic Charge 3.0, collegare le spine USB dei dispositivi in una delle porte USB B - E 2.

- Scollegamento del dispositivo

Al termine della carica, scollegare semplicemente spina USB del dispositivo dal prodotto.

- Scollegamento dall'alimentazione

■ Afferrare la spina di alimentazione escollegarla dalla presa di corrente. Non tirare il cavo di alimentazione 6.

●Conservazione dopo l'utilizzo

Conservare il prodotto in un ambiente asciutto, al riparo da polvere e luce solare diretta.

●Pulizia

- Scollegare il prodotto dalla presa di corrente e rimuovere tutti i connettori prima di pulirlo!

• Assicurarsi che l'umidità non penetri nel prodotto durante la pulizia per evitare danni al prodotto e riparazioni correlate.
• Utilizzare solo un panno pulito e asciutto per pulire il prodotto e non utilizzare mai liquidi corrosivi / detergenti abrasivi. Utilizzare un panno leggermente inumidito e un detergente neutro per rimuovere lo sporco ostinato.

●Risoluzione dei problemi

Cosa si deve fare se i dispositivi esterni non riescono ad ottenere alimentazione dal prodotto?

■ Controllare il collegamento del cavo di alimentazione tra la presa di corrente e il prodotto.
- Controllare il collegamento del cavo USB (non incluso) tra i dispositivi esterni e il prodotto.
■ Assicurarsi che la presa di carica del dispositivo esterno funzioni correttamente.

Cosa si deve fare se il dispositivo si carica molto lentamente?

• Controllare se il dispositivo è stato collegato alla porta USB errata.
  ■ Verificare se il dispositivo è dotato di carica rapida.

Smaltimento

Imballaggio:

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Prodotto:

Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Il simbolo a lato, raffigurante un bidone dei rifiuti su ruote barrato, indica che il presente apparecchio è soggetto alla direttiva 2012/19/UE. Tale direttiva stabilisce che, finita la sua vita utile, questo apparecchio non debba essere smaltito con la normale spazzatura domestica, bensì debba essere consegnato a centri di raccolta appositi, a centri per il riciclaggio o a impianti per lo smaltimento dei rifiuti.

Tale smaltimento è gratuito.

Rispettare l'ambiente e smaltire il prodotto in maniera corretta.

LE TRI + FACILE

Il prodotto e il materiale da imballaggio sono riciclabili, soggetto a responsabilità estesa del produttore.

Smaltire separatamente per un ottimale trattamento dei rifiuti, seguendo i simboli illustrati sulla confezione. Il logo Triman è valido solamente per la Francia.

●Garanzia e assistenza

●Garanzia

Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.

Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.

Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.

●Gestione dei casi in garanzia

Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:

Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 392826_2201) come prova d'acquisto.

Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.

In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.

Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.

Assistenza

Assistenzaltalia

Tel.: [phone]

E-Mail: [e-mail]

CE

⚠️ POZOR! Poskrbite, da:
