TUCS A1 - USB polnilna postaja TRONIC - Brezplačna navodila za uporabo

Vrsta izdelka	USB polnilna postaja
Znamka	Tronic
Model	TUCS A1
Dimenzije (D x Š x V)	88 x 62 x 29 mm
Teža	150 g
Vhodna napetost	100 - 240 V~
Vhodna frekvenca	50/60 Hz
Izhodna napetost (USB A)	3,6 - 12,0 V (glede na protokol Quick Charge 3.0)
Izhodna napetost (USB B-E)	5,0 V
Največji skupni izhodni tok	6 A
Največji izhodni tok (USB A)	3,0 A (3,6-6 V) / 2,0 A (6-9 V) / 1,5 A (9-12 V)
Največji izhodni tok na vrata USB B-E	2,4 A
Največji skupni izhodni tok USB B-E	3,0 A
Skupna izhodna moč	33 W
Izhodna moč (USB A)	18 W
Izhodna moč na vrata B-E	12 W
Povprečni izkoristek	82,5 %
Poraba brez obremenitve	0,26 W
Zaščitni razred	II (dvojna izolacija)
Število USB vrat	5 (1 Quick Charge 3.0 + 4 standardna)
Dolžina napajalnega kabla	1,2 m
Delovna temperatura	0 - 30 °C
Delovna vlažnost	10 - 70 % (brez kondenzacije)
Garancija	3 leta

Pogosto zastavljena vprašanja - TUCS A1 TRONIC

Kako napolniti napravo, združljivo s Quick Charge 3.0?

Priključite napravo v vrata USB A (Quick Charge 3.0), označena s številko 1 na izdelku. Postaja samodejno prilagodi napetost in tok za hitro polnjenje.

Ali lahko uporabljam vsa vrata hkrati?

Da, lahko uporabljate do 5 naprav hkrati. Skupna moč je omejena na 33 W, največji skupni tok pa je 6 A. Vrata Quick Charge 3.0 lahko zagotovijo do 3 A, ostala vrata pa do 2,4 A vsaka (skupaj 3 A za štiri).

Kaj storiti, če je polnjenje zelo počasno?

Najprej preverite priključitev USB kabla. Prepričajte se, da uporabljate prava vrata: za hitro polnjenje uporabite vrata USB A (Quick Charge 3.0), če je vaša naprava združljiva. V nasprotnem primeru standardna vrata B-E zagotavljajo do 2,4 A. Preizkusite tudi z drugim kablom ali napravo.

Ali je polnilec mogoče uporabljati na prostem?

Ne, izdelek je zasnovan izključno za uporabo v suhem notranjem prostoru. Ne sme biti izpostavljen vlagi, brizganju ali dežju. Uporabljajte ga v suhem in pred vremenskimi vplivi zaščitenem prostoru.

Kako očistiti polnilno postajo?

Najprej izključite izdelek iz električne vtičnice in odstranite vse naprave. Za brisanje površine uporabite čisto in suho krpo. Za trdovratne madeže rahlo navlažite krpo z blagim detergentom. Nikoli ne dovolite, da tekočina prodre v notranjost.

Kaj storiti, če izdelek postane vroč?

Zmerna toplota je normalna pri intenzivnem polnjenju. Če izdelek postane pretirano vroč, takoj izključite električni vtič in vse priključene naprave. Pustite, da se ohladi, in preverite, da nič ne ovira prezračevanja. Če težava ne izgine, se obrnite na servisno službo.

Kako pravilno odklopiti postajo?

Za odklop primite neposredno električni vtič in ga izvlecite iz stenske vtičnice. Nikoli ne vlecite za napajalni kabel. Za odklop naprav preprosto odstranite USB vtič iz vrat.

Kako dolga je garancija?

Izdelek ima garancijo 3 leta od datuma nakupa. Shranite račun kot dokaz. Garancija zajema materialne in proizvodne napake, razen potrošnih delov in poškodb, nastalih zaradi napačne uporabe.

Ali lahko s to postajo polnim zunanjo baterijo (power bank)?

Da, lahko polnite katero koli USB napravo, vključno z zunanjimi baterijami, pod pogojem, da ne potrebujejo več kot 6 A skupaj. Priključite zunanjo baterijo na ena od vrat USB B-E (ali na vrata Quick Charge, če so združljiva).

Kaj storiti, če naprave ne prepozna?

Najprej preverite USB kabel: poskusite z drugim. Prepričajte se, da polnilni priključek naprave deluje pravilno. Preverite, ali je polnilec pravilno priključen na napajanje. Če težava ne izgine, je izdelek morda okvarjen; obrnite se na servisno službo.

NAVODILA ZA UPORABO TUCS A1 TRONIC

Navodila za upravljanje in varnostna opozorilaopozorila

Navodila za upravljanje in varnostna opozorila Stran 181

A B C D E 1 2

Splošna varnostna navodila ...... Stran 185

Opis delov .... Stran 188

Tehnični podatki.... Stran 189

Pred uporabo....Stran 190

Delovanje in uporaba .... Stran 191

Priključitev polnilnika na napajanje......Stran 191

Priključitev naprav ...... Stran 191

Odklapljanjenaprave....Stran 191

Odklop iz napajanja .... Stran 191

Shranjevanje med neuporabo ..... Stran 192

Čiščenje.... Stran 192

Odpravljanje težav.... Stran 192

Odstranjevanje .... Stran 193

Garancija in servis....Stran 194

Postopek pri uveljavljanju garancije ..... Stran 194

Servis ...... Stran 194

Garancijski list....Stran 195

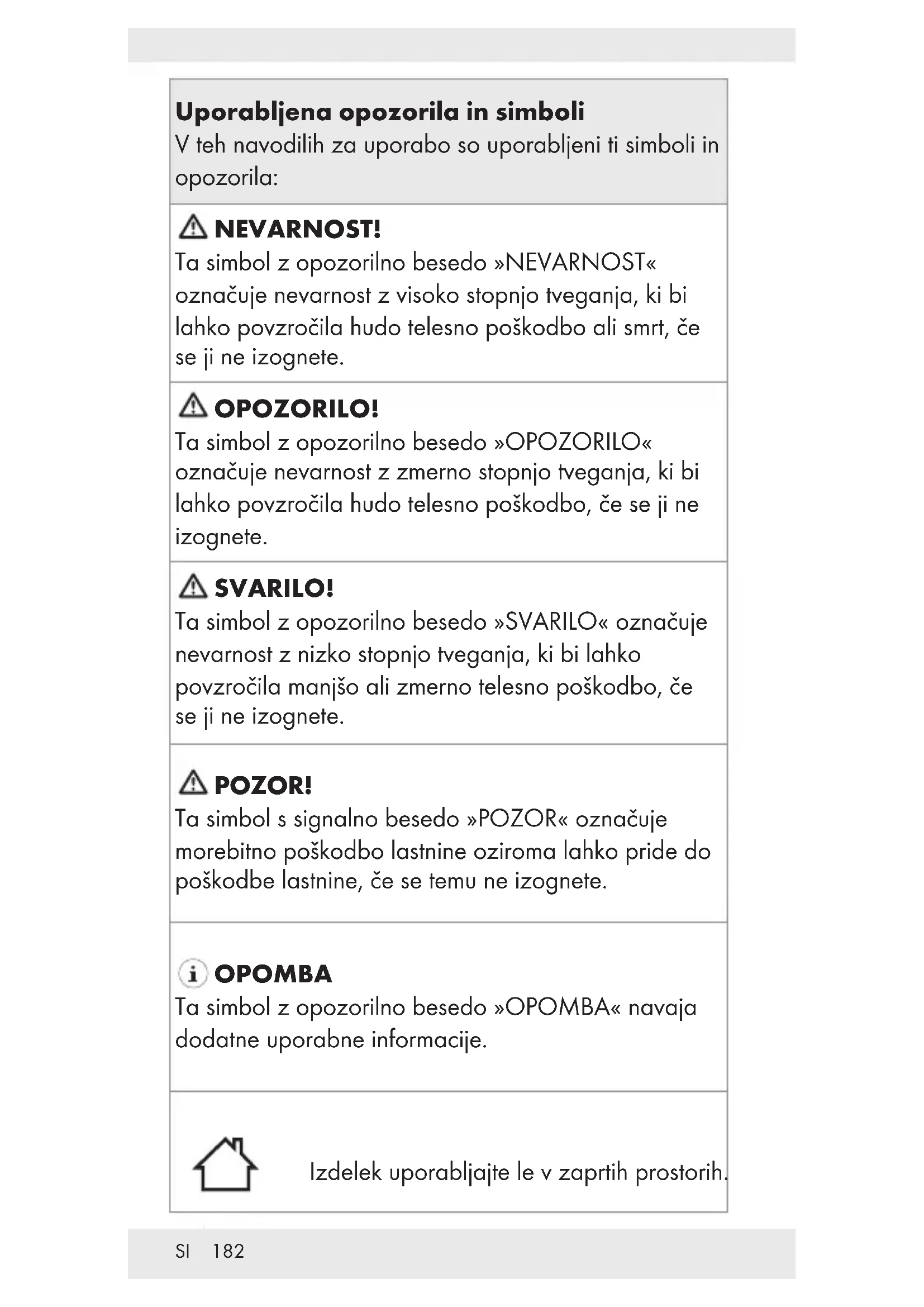

Uporabljena opozorila in simboli

V teh navodilih za uporabo so uporabljeni ti simboli in opozorila:

NEVARNOST!

Ta simbol z opozorilno besedo »NEVARNOST« označuje nevarnost z visoko stopnjo tveganja, ki bi lahko povzročila hudo telesno poškodbo ali smrt, če se ji ne izognete.

OPOZORILO!

Ta simbol z opozorilno besedo »OPOZORILO« označuje nevarnost z zmerno stopnjo tveganja, ki bi lahko povzročila hudo telesno poškodbo, če se ji ne izognete.

SVARILO!

Ta simbol z opozorilno besedo »SVARILO« označuje nevarnost z nizko stopnjo tveganja, ki bi lahko povzročila manjšo ali zmerno telesno poškodbo, če se ji ne izognete.

POZOR!

Ta simbol s signalno besedo »POZOR« označuje morebitno poškodbo lastnine oziroma lahko pride do poškodbe lastnine, če se temu ne izognete.

i OPOMBA

Ta simbol z opozorilno besedo »OPOMBA« navaja dodatne uporabne informacije.

Izdelek uporabljajte le v zaprtih prostorih.

Varnostni razred II Izdelek ima dvojno izolacijo. Varnostna ozemljitev ni potrebna.

\~lzmeničnitok/napetost

Enosmernitok/napetost

Tehnologija za optimizacijo časa polnjenja.

Ta simbol pomeni, da morate pred uporabo izdelka upoštevati navodila za delovanje.

Ta simbol pomeni, da morate pred uporabo izdelka upoštevati navodila za delovanje.

USB-POLNILNA POSTAJA

●Uvod

Iskrene čestitke ob nakupu vašega novega izdelka. Odločili ste se za zelo kakovosten izdelek. To navodilo za uporabo je sestavni del tega izdelka. Vsebuje pomembna navodila za varnost, uporabo in odstranitev. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnostnimi napotki. Izdelek uporabljajte samo tako, kot je opisano, in samo za navedena področja uporabe. Če izdelek odstopite novemu lastniku, mu zraven izročite tudi vse dokumente.

Namenskauporaba

Ta USB-POLNILNA POSTAJA (v nadaljevanju »izdelek«) je naprava informacijske tehnologije, zasnovana za polnjenje in uporabo naprav USB, ki se privzeto polnijo ali upravljajo iz vrat USB.

Izdelek ni namenjen za komercialno uporabo. Proizvajalec ni odgovoren za morebitno škodo, do katere pride, će izdelek uporabljate za namen, ki ni predviden.

Lastnosti izdelka

Izdelek ima 5 vrat USB s skupnim največjim izhodnim tokom 6 A. Kadar hkrati uporabljate več vrat USB, je največji izhodni tok 3 A za vrata USB Type A (Quick Charge 3.0) 1 in 3 A za vrata USB B-E 2 . 2,4 A je največji izhodni tok za vsaka vrata USB B-E 2

Obvestila o blagovnih znamkah

■ ^® je USB registrirana blagovna znamka družbe USB Implementers Forum, Inc.

Qualcomm Quick Charge 3.0 je blagovna znamk in trgovsko ime ter je last zadevnih lastnikov.
Blagovna znamka pametnega hitrega polnjenja ir trgovsko ime sta last njunih ustreznih lastnikov.
Blagovna znamka TRONIC in trgovsko ime sta las njunih zadevnih lastnikov.
Vsa druga imena in izdelki so blagovne znamke ali registrirane blagovne znamk njihovih ustreznih lastnikov.

Obsegdobave

1 x USB-polnilna postaja
1 x napajalni kabel
1 x stojalo
1 x navodila za uporabo

Splošna varnostna navodila

Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnostnimi napotki! Če izdelek predate drugim osebam, jim izročite tudi vse dokumente!

NEVARNOST!

SMRTNA NEVARNOST ALI NEVARNOST NESREČE ZA DOJENČKE IN OTROKE!

Nevarnost zadušitve!

Otrok nikoli ne puščajte brez nadzora z embalažnim materialom. Embalažni material predstavlja nevarnost zadušitve. Otroci pogosto podcenjujejo nevarnost. Embalažni material ni igrača.

Ta izdelek lahko uporabljajo otroci, stari 8 let in starejši, in osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi ali osebe, ki nimajo izkušenj in/ali znanja, će so pod nadzorom ali so doble navodila glede varne uporabe izdelka in razumejo tveganja,

povezana z uporabo. Otrokom ne dovolite igranja z izdelkom. Otroci ne smejo brez nadzora čistiti izdelka ali opravljati vzdrževalnih del. Izdelek ni igrača.

NEVARNOST!

• Življenjska nevarnost zaradi električnega udara! Izdelek hranite stran od vlage, vlažnih območij ter kapljanja in brizganja vode!
• Izdelka nikoli ne odpirajte! Če je izdelek odprt, obstaja nevarnost električnega udara!
• Vsa servisna dela lahko opravi usposobljeno osebje. Servisiranje je potrebno, kadar je izdelek kakor koli poškodovan, na primer, će je prišlo do razlitja tekočine ali so v izdelek padli predmeti oziroma je bil izdelek izpostavljen dežju ali vlagi, ne deluje normalno ali je padel.

OPOZORILO!

• Med nevihtami ali kadar izdelka dlje časa ne uporabljate, ga izklopite iz električnega omrežja.
• Kadar želite izdelek izklopiti iz električne vtičnice, neposredno primite napajalni vtič. Ne vlecite ga za napajalni kabel.
• Napajalnega vtiča se nikoli ne dotikajte z mokrimi rokami, saj lahko v nasprotnem primeru pride do kratkega stika ali električnega udara.
• Na napajalni kabel ne postavljajte pohištva ali podobnih predmetov in zagotovite, da se ne more zagozditi.
• Napajalnega kabla nikoli ne zavežite in ga nikoli ne povezujte z drugimi kabli.

• Poškodovan napajalni kabel ali napajalni vtič lahko povzroči požar ali električni udar. Napajalni kabel in napajalni vtič redno preverjajte. Poškodovanega napajalnega kabla ali napajalnega vtiča ne uporabljajte.

• Omrežna vtičnica mora biti zlahka dostopna, da lahko v nujnih primerih napajalni vtič hitro izklopite.

• Če želite izdelek popolnoma izklopiti iz napajanja, iz omrežne vtičnice izvlecite napajalni vtič. Napajalni vtič ima vlogo ločevalnika. V načinu pripravljenosti se porabi majhna količina energije.
• Če opazite nenavaden hrup, dim ali podobno situacijo, napajalni vtič takoj izvlecite iz omrežne vtičnice in izklopite vse priključene naprave. Pred ponovno uporabo naj izdelek pregleda usposobljena oseba.
• Glavni kabel mora biti vedno položen tako, da nanj ne more nihče stopiti ali ga pretrgati.

OPOZORILO!

• Pred uporabo izdelka preverite njegovo vhodno napetost ter se prepričajte, da je identična napetosti vašega lokalnega napajanja.
• Izdelek lahko uporabljate le v suhih zaprtih prostorih.
• Pred čiščenjem izdelek izklopite iz omrežne vtičnice.

⚠️ POZOR! TVEGANJE ZA PREMOŽENJSKO ŠKODO

• Ta izdelek ne vsebuje nobenih delov, ki jih lahko popravlja uporabnik.
• Na izdelek ali v njegovo bližino ne postavljajte prižganih sveč ali drugega odprtega ognja.
• Pred vsako uporabo izdelek in dodatno opremo preglejte za poškodbe. Nikoli ne uporabljajte poškodovanega izdelka.
• Izdelka ne uporabljajte blizu virov toplote, npr. radiatorjev ali drugih naprav, ki oddajajo toploto!

- izdelek ni izpostavljen močni umetni svetlobi;

• preprečite vsak stik s škropečo ali kapljajočo vodo in jedkimi tekočinami oz. izdelka ne uporabljajte v bližini vode. Izdelka nikoli ne potapljajte v tekočino; na izdelek ali v njegovo bližino ne postavljajte nobenih vsebnikov, napolnjenih s tekočino, kot so vaze ali pijače.
• izdelka ne uporabljate v neposredni bližini magnetnih polj (npr. zvočnikov).
  • v izdelek ne vstopi noben tujek;
• izdelek ni nikoli izpostavljen ekstremnim temperaturnim nihanjem, saj lahko to povzroči kondenzacijo in kratek stik; će je bil izdelek izpostavljen velikim temperaturnim nihanjem, pred uporabo počakajte, da izdelek doseže temperaturo okolice (približno 2 uri);
• izdelek nikoli ni podvržen prevelikim sunkom in vibracijam.
• na kabel ne postavite nobenega predmeta in da kabli niso priključeni prek ostrih robov, saj se lahko poškodujejo;
• kabel položite tako, da se ne prepiči ali zavozla. Bodite posebej pozorni na vtičnice in razdelilce ter na mesto, od koder gre kabel iz izdelka.

i OPOMBA: Polnilna postaja ne sme biti prekrita.

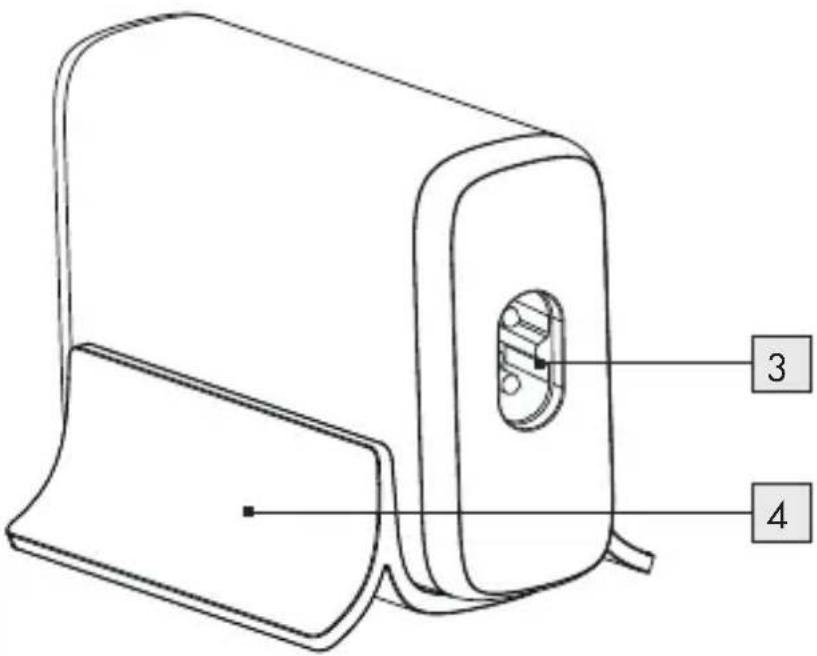

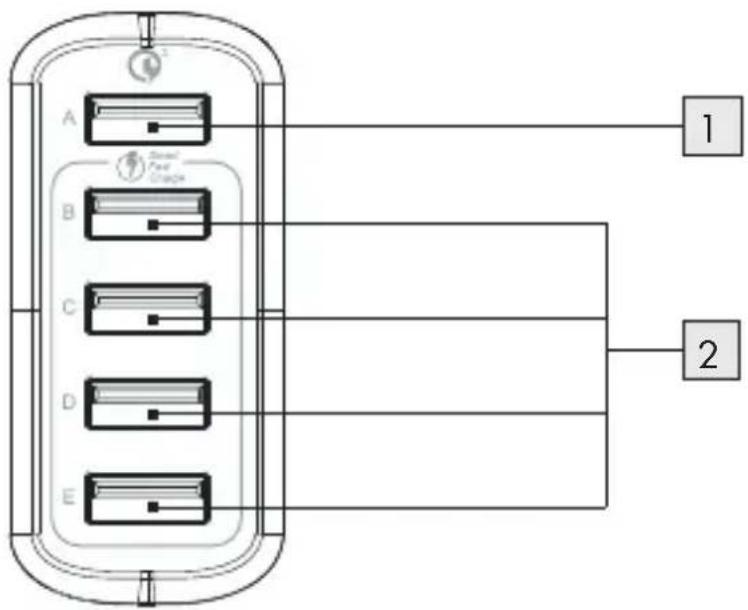

●Opisdelov

Glejte stran, ki se razgrne.

1 Vrata USB A, (Qualcomm® Quick Charge™ 3.0)
2 Vrata USB B-E, tip A 2.0
3 Vtičnica za napajalni kabel

4 Stojalo
5 Priključek napajalnega kabla
6 Napajalni kabel
7 Napajalni vtič

●Tehničnipodatki

Ime proizvajalca ali

blagovna znamka,

komercialna OWIM GmbH & Co. KG

registracijska številka in HRA 721742

Vhodna izmenična 50 / 60 Hz

frekvenca:

Izhodna napetost 3,6-6,0 V --- ali

Izhodni tok 3,0 A (za 3,6-6,0 V==) ali

Izhodni tok 2,4 A (na vrata)

Vrata USB B-E: 3,0 A (skupno za B-E)

Izhodna moč: 33,0 W (USB A-E)

18,0 W (USB A)

12,0 W (posamezno za B-E)

15,0 A (skupaj za USB B-E)

Povprečna operativna učinkovitost:	82,5 %
Učinkovitost pri nizki obremenitvi (10 %):	75,0 %
Poraba energije brez obremenitve:	0,26 W
Razred zaščite:	II / [IMAGE]
Mere: približno 88 x 62 x 29 mm
Teža (glavna naprava): približno 150 g
Delovna temperatura: 0-30 °C
Temperatura za shranjevanje:	0-45 °C
Vlažnost (ne kondenzira):	10-70 %
Dolžina napajalnega kabla:	približno 1,2 m

i OPOMBA:

Tehnični podatki in oblika izdelka se lahko spremenijo brez obvestila.

●Pred uporabo

i OPOMBA:

• Vse dele vzemite iz paketa in v celoti odstranite embalažni material.
• Pred uporabo preverite, ali je vsebina paketa popolna in nepoškodovana!
• Če opazite kakršne koli znake škode ali manjkajoče dele, se obrnite na prodajalca, pri katerem ste kupili ta izdelek.

● Delovanje in uporaba

⚠ Pozor! Nevarnost pregretja! Izdelek priključite le na zunanje naprave, ki ne zahtevajo več kot 6000 mA (= 6 A).

⚠ POZOR! Če izdelek uporabljate pri največji obremenitvi, se lahko močno segreje. To je normalno, saj v tem stanju izdelek porabi več energije in posledično ustvari več toplote.

Priključitev polnilnika na napajanje

■ Priključek napajalnega kabla priključite vtičnico napajalnega kabla 3.
Napajalni vtič vstavite lahko dostopno omrežno vtičnico. Zahteve glede napetosti lahko najdete v razdelku »Tehnični podatki«.

- Priključitev naprav

Če je naprava, ki jo boste polnili, opremljena s tehnologijo Qualcomm Quick Charge 3.0, vtič USB naprave priključite v vrata USB A (Quick Charge 3.0) 1.
- Pri napravah brez tehnologije Qualcomm Quick Charge 3.0 vtiče USB naprave priključite v ena izmed vrat USB B–E 2.

- Odklapljanje naprave

- Ko je polnjenje končano, vtič USB naprave enostavno izvlecite iz izdelka.

- Odklop iz napajanja

Napajalni vtič primirega izvlecite iz omrežne vtičnice. Ne vlecite za napajalni kabel 6.

●Shranjevanje med neuporabo

Izdelek hranite v suhem prostoru, kjer bo zaščiten pred prahom in neposredno sončno svetlobo.

Čiščenje

• Pred čiščenjem izdelek izklopite iz omrežne vtičnice in odstranite vse vtiče.
• Poskrbite, da med čiščenjem v izdelek ne vstopi vlaga, ter tako preprečite poškodbe izdelka in povezana popravila.
• Za čiščenje izdelka uporabljajte čisto in suho krpo, nikoli pa ne uporabljajte korozivnih tekočin/ abrazivnih čistilnih sredstev. Trdovratno umazanijo odstranite s pomočjo navlažene krpe in blagega čistilnega sredstva.

●Odpravljanje težav

■ Preverite kabelsko povezavo med omrežno vtičnico in izdelkom.
■ Preverite povezavo kabla USB (ni priložen) med zunanjimi napravami in izdelkom.
■ Prepričajte se, ali polnilna vtičnica zunanje naprave ustrezno deluje.

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.

Upoštevajte oznake embalažnih materialov za ločevanje odpadkov, ki so označene s kraticami (a) in številkami (b) z naslednjim pomenom: 1–7: umetne mas / 20–22: papir in karton / 80-98: vezni materiali.

Izdelek:

O možnostih odstranjevanja dotrajanih izdelkov povprašajte pri svoji občinski ali mestni upravi.

Sosednji simbol prečrtanega smetnjaka na kolesih pomeni, da napravo ureja Direktiva 2012/19/EU. Ta direktiva pravi, da naprave ob koncu njene življenjske dobe ni dovoljeno zavreči med običajne gospodinjske odpadke, ampak jo je treba oddati v posebnih zbirnih mestih, centrih za reciklažo ali podjetjih za odstranjevanje odpadkov.

To odstranjevanje je za vas brezplačno.

Varujte okolje in napravo ustrezno odstranite.

LE TRI + FACILE

Izdelek in materiale embalaže je mogoče reciklirati, će proizvajalec nosi razširjeno odgovornost. Za lažjo obdelavo odpadkov jih odstranite ločeno, po ilustriranih simbolih na embalaži. Logotip Triman velja samo za Francijo.

●Garancija in servis

Oostopek pri uveljavljanju garancije

Za zagotovitev hitre obdelave vašega primera vas prosimo, da sledite naslednjim napotkom:

Proximo, da za vsa vprašanja pripravite račun in številko izdelka (IAN 392826_2201) kot dokazilo o nakupu.

Številko izdelka najdete na identifikacijski ploščici, gravuri, naslovni strani v navodilih (spodaj levo) ali na nalepki na hrbtni ali spodnji strani.

Če pride do napačnega delovanja ali drugih pomanjkljivosti, se obrnite najprej na v nadaljevanju navedeni servisni oddelek po telefonu ali prek e-pošte.

Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na navedeni naslov servisa, zraven pa priložite potrdilo o nakupu (blagajniški račun) in navedite, za kakšno pomanjkljivost gre in kdaj je nastala.

Servis

SI ServisSlovenija

Tel.: 00386 (0) 80 70 60

E-Mail: [e-mail]

CE

Servisna telefonska številka: 00386 (0) 80 70 60

Garancijski list

1. S tem garancijskim listom OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167
   Neckarsulm, Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218

Komenda

PDF ONLINE www.lidl-service.com

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG08285A / HG08285B

Version: 07/2022
