BEDIENUNGSANLEITUNG TUCS A1 TRONIC

TUCS A1 IAN 392826_2201 USB-LADESTATION Bedienungs- und Sicherheitshinweise

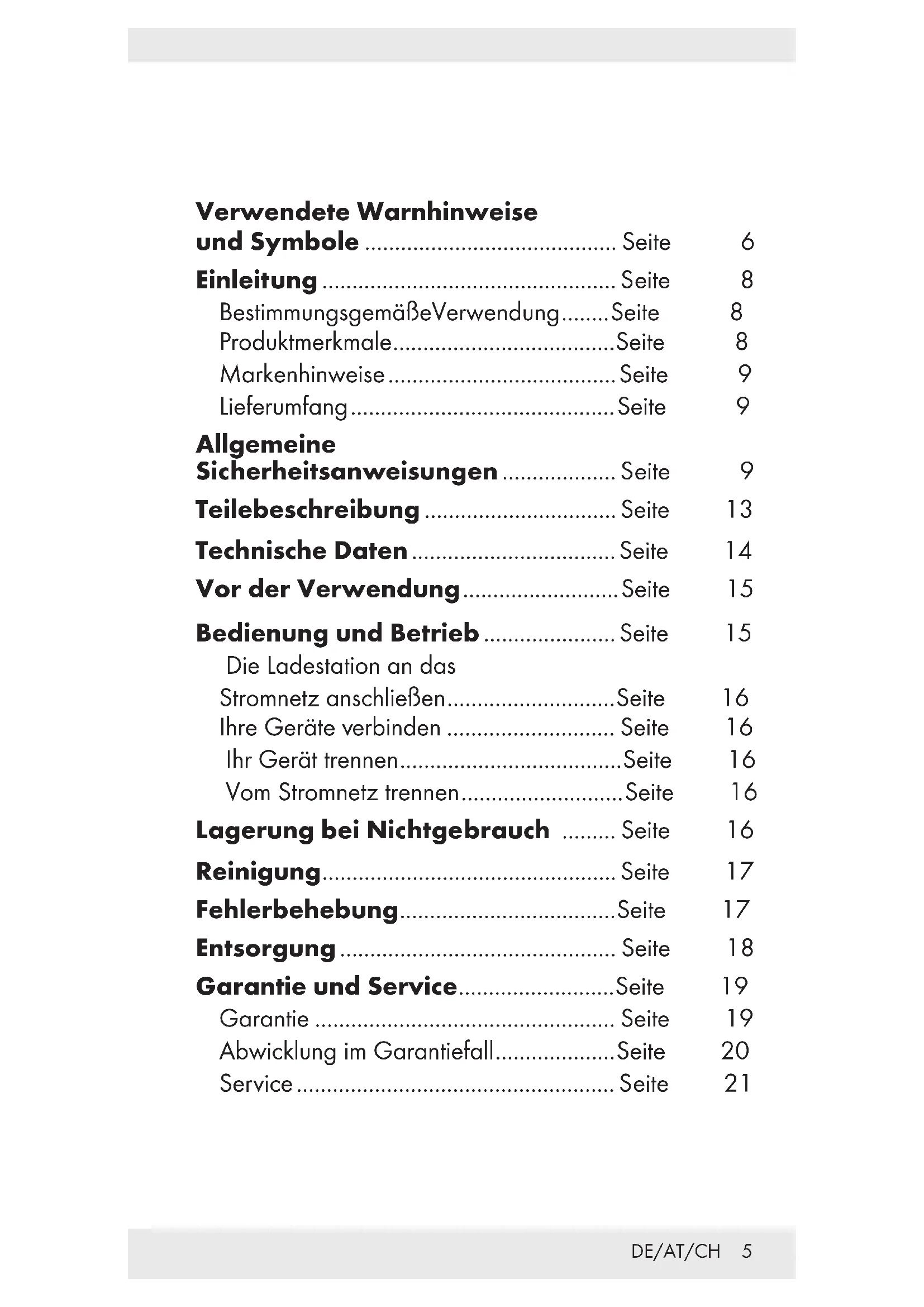

567DE/AT/CH 5 Verwendete Warnhinweise und Symbole .......................................... Seite 6 Einleitung ................................................. Seite 8 Bestimmungsgemäße Verwendung ........ Seite 8 Produktmerkmale ..................................... Seite 8 Markenhinweise ...................................... Seite 9 Lieferumfang ............................................ Seite 9 Allgemeine Sicherheitsanweisungen ................... Seite 9 Teilebeschreibung ................................ Seite 13 Technische Daten .................................. Seite 14 Vor der Verwendung .......................... Seite 15 Bedienung und Betrieb ...................... Seite 15 Die Ladestation an das Stromnetz anschließen ............................ Seite 16 Ihre Geräte verbinden ............................ Seite 16 Ihr Gerät trennen ..................................... Seite 16 Vom Stromnetz trennen ........................... Seite 16 Lagerung bei Nichtgebrauch ......... Seite 16 Reinigung ................................................. Seite 17 Fehlerbehebung .................................... Seite 17 Entsorgung .............................................. Seite 18 Garantie und Service .......................... Seite 19 Garantie .................................................. Seite 19 Abwicklung im Garantiefall .................... Seite 20 Service ..................................................... Seite 21DE/AT/CH 6 V3.0 Verwendete Warnhinweise und Symbole In dieser Bedienungsanleitung werden die folgenden Symbole und Warnhinweise verwendet: GEFAHR! Dieses Symbol mit dem Signalwort „GEFAHR“ bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, eine schwere Verletzung oder den Tod zur Folge hat. WARNUNG! Dieses Symbol mit dem Signalwort „WARNUNG“ bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, eine schwere schwere Verletzung oder den Tod zur Folge haben kann. VORSICHT! Dieses Symbol mit dem Signalwort „VORSICHT“ bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringe oder mäßige Verletzung zur Folge haben kann. ACHTUNG! Dieses Symbol weist in Kombination mit dem Signalwort „ACHTUNG“ auf einen möglichen Sachschaden hin. HINWEIS Dieses Symbol mit dem Signalwort „Hinweis“ bietet weitere nützliche Informationen.DE/AT/CH 7 Produkt ausschließlich in trockenen Innenräumen verwenden. Schutzklasse II. Das Produkt hat eine doppelte Isolierung und es ist keine Sicherheitsverbindung mit einer Erdung erforderlich. Wechselstrom / -spannung Gleichstrom / -spannung Das Produkt stimmt mit Quick-Charge-3.0- Spezifikationen und Vereinbarungen der Qualcomm Technologies, Inc. überein. Technologie zur Optimierung der Ladezeit. Dieses Symbol bedeutet, dass vor der Verwendung des Produkts die Bedienungsanleitung beachtet werden muss. Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU- Richtlinien.DE/AT/CH 8 USB-LADESTATION P Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieser USB-LADESTATION (nachfolgend „Produkt“ genannt) ist ein Gerät der Informationstechnologie und ist zum Aufladen und zum Betrieb von USB-Geräten bestimmt, die standardmäßig an einem USB-Anschlus geladen oder betrieben werden. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Produktmerkmale Das Produkt hat 5 USB-Ports mit einem maximalen Ausgangsstrom von insgesamt 6 A. Wenn mehrere USB-Ports gleichzeitig verwendet werden, beträgt der maximale Ausgangsstrom 3 A bei USB-Port A (Quick Charge 3.0)

und 3A bei den USB-Ports B – E

Der maximale Ausgangsstrom beträgt jeweils 2,4 A bei den USB-Ports B – E

.DE/AT/CH 9 Markenhinweise USB

ist eine eingetragene Marke von USB Implementers Forum, Inc. Die Marke Qualcomm Quick Charge 3.0 und der Markenname sind Eigentum ihrer jeweiligen Inhaber. Die Marke Smart Fast Charge und der Markenname sind Eigentum ihrer jeweiligen Inhaber. Die Marke und der Handelsname TRONIC stehen im Eigentum der jeweiligen Inhaber. Alle anderen Namen und Produkte sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Lieferumfang 1 x USB-Ladestation 1 x Netzkabel 1 x Standfuß 1 x Bedienungsanleitung Allgemeine Sicherheitsanweisungen Bevor Sie das Produkt benutzen, machen Sie sich bitte mit allen Sicherheits- und Gebrauchsanweisungen vertraut! Wenn Sie das Produkt an eine dritte Person weitergeben, vergessen Sie nicht, auch diese Unterlagen mit zu überreichen! GEFAHR!

LEBENS- UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Erstickungsgefahr! Lassen Sie Kinder niemals zusammen mit dem Verpackungsmaterial unbeaufsichtigt. DasDE/AT/CH 10 Verpackungsmaterial stellt eine Erstickungsgefahr dar. Kinder unterschätzen Gefahren häufig. Das Verpackungsmaterial ist kein Spielzeug. Dieses Produkt kann von Kindern ab 8 Jahren und von Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen und / oder Kenntnissen verwendet werden, solange sie beaufsichtigt werden oder in der sicheren Verwendung des Produktes unterwiesen wurden und die damit verbundenen Risiken verstehen. Lassen Sie Kinder nicht mit dem Produkt spielen. Reinigung und Pflege dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Das Produkt ist kein Spielzeug. GEFAHR!

• Lebensgefahr durch Stromschlag! Halten Sie das Produkt von Feuchtigkeit, feuchten Bereichen, Tropf und Spritzwasser fern!

• Öffnen Sie niemals das Produkt. Es besteht Stromschlaggefahr bei geöffnetem Produkt.

• Überlassen Sie alle Reparaturarbeiten dem qualifiziertem Personal. Eine Reparatur ist erforderlich, wenn das Produkt auf irgendeine Weise beschädigt wurde. Dies ist beispielsweise der Fall, wenn das Produkt beschädigt ist, Flüssigkeit über dem Produkt verschüttet wurde, Gegenstände in das Produkt gefallen sind, das Produkt Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist. WARNUNG!

• Trennen Sie das Produkt während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.

• Greifen Sie beim Ziehen aus der Steckdose immer direkt am Netzstecker. Ziehen Sie nicht am Netzkabel.DE/AT/CH 11

• Berühren Sie den Netzstecker nicht mit feuchten oder gar nassen Händen. Andernfalls bestehen Kurzschluss- und Stromschlaggefahr.

• Stellen Sie keine Möbel oder dergleichen auf dem Netzkabel ab. Achten Sie darauf, dass das Kabel nicht eingeklemmt wird.

• Machen Sie niemals Knoten in das Netzkabel und verknoten Sie es nicht mit anderen Kabeln.

• Ein beschädigtes Netzkabel oder Netzstecker kann einen Brand oder Stromschlag verursachen. Prüfen Sie das Netzkabel und den Netzstecker regelmäßig. Verwenden Sie kein beschädigtes Netzkabel oder Netzstecker.

• Die verwendete Steckdose muss immer leicht zugänglich sein, damit der Netzstecker im Notfall schnell aus der Steckdose gezogen werden kann.

• Um das Netzteil vollständig von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose entfernen. Der Netzstecker dient als Trennvorrichtung. Im Standby-Betrieb wird eine geringe Leistung aufgenommen.

• Falls Sie ungewöhnliche Geräusche, Rauch oder ähnliche Vorkommnisse bemerken, ziehen Sie den Netzstecker sofort aus der Netzsteckdose und trennen Sie alle angeschlossenen Geräte. Verwenden Sie das Produkt erst dann wieder, wenn es von einer qualifizierten Person geprüft wurde.

• Das Netzkabel muss immer so verlegt sein, dass niemand darauf tritt oder darüber stolpert.

• Prüfen Sie vor Inbetriebnahme des Produktes, ob die Eingangsspannung des Produktes mit der Spannung Ihrer örtlichen Stromversorgung übereinstimmt.DE/AT/CH 12

• Das Netzteil darf nur in trockenen Innenräumen verwendet werden.

• Vor der Reinigung vom Stromnetz trennen.

ACHTUNG! GEFAHR VON SACHSCHÄDEN

• Dieses Produkt enthält keine vom Verbraucher austauschbare Teile.

• Stellen Sie keine brennenden Kerzen oder anderen offenen Flammen auf oder in die Nähe des Produktes!

• Prüfen Sie das Produkt und das Zubehör vor jeder Benutzung auf Schäden. Verwenden Sie keinesfalls ein beschädigtes Produkt.

• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, z. B. Heizkörpern oder anderen Geräte, die Wärme abgeben! ACHTUNG! Stellen Sie sicher, dass:

• das Produkt keiner starken künstlichen Beleuchtung ausgesetzt wird.

• jeglicher Kontakt mit Spritz- oder Tropfwasser und korrosiven Flüssigkeiten vermieden und dass das Produkt nicht in der Nähe von Wasser betrieben wird, insbesondere sollte das Produkt niemals in Flüssigkeit getaucht werden; stellen Sie niemals mit Flüssigkeit gefüllte Gefäße, wie z. B. Vasen oder Getränke, auf das Produkt oder in die Nähe des Produktes.

• das Produkt nicht in der Nähe von Magnetfeldern (z. B. Lautsprechern) benutzt wird.

• keine Fremdkörper in das Gehäuse gelangen.

• das Produkt zu keiner Zeit extremen Temperaturschwankungen unterliegt, da dies zu Kondensation und elektrischen Kurzschlüssen führen könnte. Sollte das Produkt jedoch extremenDE/AT/CH 13 Temperaturschwankungen ausgesetzt worden sein, warten Sie (ca. 2 Stunden), bis das Produkt die Umgebungstemperatur erreicht hat, bevor Sie es wieder benutzen.

• das Produkt zu keiner Zeit extremen Stößen oder Vibrationen ausgesetzt wird.

• keine Gegenstände auf ein Kabel gestellt werden und dass die Kabel nicht über scharfe Kanten gezogen werden, da diese sonst beschädigt werden könnten.

• das Kabel so zu verlegen, dass es nicht eingeklemmt oder geknickt wird. Achten Sie insbesondere auf Stecker, Mehrfachsteckdosen und den Punkt, an dem das Kabel aus dem Produkt herauskommt. HINWEIS: Die Ladestation nicht abgedeckt werden darf. P Teilebeschreibung Bitte beachten Sie die Ausklappseite.

USB-Port B-E, Typ A 2.0

Netzsteckeranschlussbuchse

Netzanschlussstecker

NetzsteckerDE/AT/CH 14 P Technische Daten Name oder Marke des Herstellers, Registrierungsnummer und Anschrift des Gewerbes: OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, Deutschland Modellkennung: HG08285A / HG08285B Eingangsspannung: 100 - 240 V ∼ Eingangsnetzfrequenz:50 / 60 Hz Ausgangspannung vom USB-Port A: 3,6 - 6,0 V , oder 6,0 - 9,0 V , oder 9,0 - 12,0 V Ausgangspannung vom USB-Port B-E: 5,0 V Ausgangsstrom vom USB-Port A: 3,0 A (für 3,6 - 6,0 V

oder 2,0 A (für 6,0 - 9,0 V

oder 1,5 A (für 9,0 - 12,0 V

Ausgangsstrom vom USB-Port B-E: 2,4 A (pro Port) 3,0 A (gesamt für USB-Port B-E) Ausgangsleistung: 33,0 W (USB-Port A-E) 18,0 W (USB-Port A) 12,0W (Einzelnen for B-E) 15,0 W (gesamt für USB-Port B-E) Durchschnittliche Effizienz im Betrieb: 82,5 % Effizienz bei geringer Last (10 %): 75,0 %DE/AT/CH 15 Leistungsaufnahme ohne Last: 0,26 W Schutzklasse: II / Abmessungen: ca. 88 x 62 x 29 mm Gewicht (Hauptgerät):ca. 150 g Betriebstemperatur: 0 – 30 °C Lagerungstemperatur: 0 – 45 °C Feuchtigkeit (ohne Kondensation): 10 – 70 % Netzkabellänge: ca. 1,2 m HINWEIS Die Spezifikationen und das Design können ohne Benachrichtigung geändert werden. P Vor der Verwendung HINWEIS:

• Alle Teile müssen ausgepackt und das Verpackungsmaterial muss vollständig entfernt werden.

• Überprüfen Sie vor Gebrauch, ob der Verpackungsinhalt vollständig und unbeschädigt ist!

• Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich an den Händler, bei dem Sie dieses Produkt erworben haben. P Bedienung und Betrieb ACHTUNG! ÜBERHITZUNGSGEFAHR! Achten Sie darauf, dass die angeschlossenen Verbraucher insgesamt nicht mehr als 6000 mA (= 6 A) verbrauchen.DE/AT/CH 16 ACHTUNG! Das Produkt kann sich bei hoher Belastung erwärmen. Dies ist völlig normal – bei hoher Leistungsabgabe entsteht auch entsprechend mehr Abwärme. Die Ladestation an das Stromnetz anschließen Schließen Sie den Netzanschlussstecker

an die Netzsteckeranschlussbuchse

an. Verbinden Sie den Netzstecker

mit einer leicht zugänglichen Steckdose. Die Spannungsanforderungen finden Sie im Abschnitt „Technische Daten“. Ihre Geräte verbinden Falls Ihr aufzuladendes Gerät mit Qualcomm Quick Charge 3.0 Technologie ausgestattet ist, verbinden Sie den USB-Stecker des Gerätes mit USB-Port A (Quick Charge 3.0)

Bei Geräten ohne Qualcomm-Quick Charge-3.0- Technologie verbinden Sie die USB-Stecker der Geräte in einen der anderen USB-Ports B – E

Ihr Gerät trennen Nach Abschluss der Aufladung ziehen Sie einfach den USB-Stecker Ihres Gerätes vom Produkt ab. Vom Stromnetz trennen Greifen Sie den Netzstecker

und ziehen Sie ihn aus der Steckdose. Ziehen Sie nicht am Netzkabel

P Lagerung bei Nichtgebrauch Lagern Sie das Produkt an einem trockenen Ort, vor Staub und direkter Sonneneinstrahlung geschützt.DE/AT/CH 17 P Reinigung

• Trennen Sie das Produkt von der Stromversorgung und entfernen Sie vor der Reinigung alle Stecker.

• Achten Sie darauf, dass beim Reinigen keine Feuchtigkeit in das Produkt gelangt; andernfalls könnte das Produkt beschädigt werden.

• Benutzen Sie nur ein sauberes, trockenes Tuch zum Reinigen des Produktes und niemals ätzende Flüssigkeiten / scheuernde Reinigungsmittel. Verwenden Sie ein leicht angefeuchtetes Tuch und ein mildes Reinigungsmittel, um hartnäckigen Schmutz zu entfernen. P Fehlerbehebung Was soll ich tun, wenn externe Geräte keinen Strom vom Produkt beziehen? Prüfen Sie den Netzkabelanschluss zwischen Steckdose und Produkt. Prüfen Sie den Anschluss des USB-Kabels (nicht mitgeliefert) zwischen den externen Geräten und dem Produkt. Stellen Sie sicher, dass der Ladeanschluss des externen Gerätes richtig funktioniert. Was soll ich tun, wenn das Gerät sehr langsam lädt? Prüfen Sie, ob Sie das Gerät am falschen USB-Port angeschlossen haben. Prüfen Sie, ob Ihr Gerät kompatibel mit Quick Charge ist.DE/AT/CH 18 P Entsorgung Verpackung: Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 - 7: Kunststoffe / 20 - 22: Papier und Pappe / 80 - 98: Verbundstoffe. Produkt: Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Produkt der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Produkt am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.DE/AT/CH 19 Das Produkt und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Verpackungs-Symbolen folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. P Garantie und Service P Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.DE/AT/CH 20 Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. P Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 392826_2201) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.DE/AT/CH 21 P Service Service Deutschland Tel.: [phone] E-Mail: [e-mail] Service Österreich Tel.: [phone] E-Mail: [e-mail] Service Schweiz Tel.: [phone] E-Mail: [e-mail]/IE 22 Warnings and symbols used ........... Page 23 Introduction ............................................ Page 25 Intended use ............................................ Page 25 Product features ....................................... Page 25 Trademark notices ................................... Page 25 Scope of delivery .................................... Page 26 General safety instructions .............. Page 26 Description of parts ............................. Page 30 Technical data ........................................ Page 30 Before use ............................................... Page 32 Operation and use ............................... Page 32 Connecting the charger to the power supply ........................................... Page 32 Connecting your devices ........................ Page 32 Disconnecting your device...................... Page 33 Disconnect from the power supply ......... Page 33 Storage when not in use .................. Page 33 Cleaning ................................................... Page 33 Troubleshooting .................................... Page 33 Disposal .................................................... Page 34 Warrenty and service ......................... Page 35 Warranty ................................................. Page 35 Warranty claim procedure ..................... Page 36 Service ..................................................... Page 36GB/IE 23 Warnings and symbols used These instructions for use contain the following symbols and warnings: DANGER! This symbol with the signal word “DANGER“ indicates a hazard with a high level of risk which, if not avoided, will result in serious injury or death. WARNING! This symbol with the signal word “WARNING“ indicates a hazard with a medium level of risk which, if not avoided, could result in serious injury or death. CAUTION! This symbol with the signal word “CAUTION“ indicates a hazard with a low level of risk which, if not avoided, could result in minor or moderate injury. ATTENTION! This symbol with the signal word“ ATTENTION“ indicates a potential property damage, if not avoided, could result in property damage. NOTE This symbol with the signal word “NOTE“ provides additional useful information. Use product only in dry indoor areas.GB/IE 24 Safety class II The product has double insulation and no safety connection with grounding is required. Alternating current / voltage Direct current / voltage The product complies Quick Charge 3.0 specifications and agreements issued by Qualcomm Technologies, Inc. Technology to optimize charging time. This symbol means that the operating instructions must be observed before using the product. This symbol means that the operating instructions must be observed before using the product.GB/IE 25
