INSTRUKCJA OBSŁUGI 14149505L Livarno Lux

Wskazówki montażu, obsługi i bezpieczeństwa

SK

SVETELNÁ LIŠTA S LED DIÓDAMI

Pokyny pre montáž, obsluhu a bezpečnostné pokyny

DK

LEDLYSSKINNE

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

Legenda zastosowanych piktogramów ...... Strona 40

Instrukcja......Strona 41

Zastosowanie zgodne z przeznaczeniem ...... Strona 41

Zawartość......Strona 41

Opis części......Strona 41

Dane techniczne ...... Strona 41

Bezpieczeństwo......Strona 42

Wskazówki bezpieczeństwa......Strona 42

Przygotowanie ...... Strona 43

Potrzebne narzędzia i materiały......Strona 43

Montaż na ścianie (opcjonalnie) ...... Strona 43

Przed uruchomieniem ...... Strona 43

Uruchomienie......Strona 43

Resetowanie lampy ...... Strona 44

Połączenie listwy świetlnej LED ze smartfonem......Strona 44

Odtączanie smartfona......Strona 44

Funkcje aplikacji......Strona 44

Za pośrednictwem aplikacji do dyspozycji są następujące tryby ...... Strona 44

Konserwacja i czyszczenie......Strona 45

Utylizacja ...... Strona 45

Gwarancja i serwis....Strona 45

Oświadczenie gwarancyjne ...... Strona 45

Adres serwisu ...... Strona 46

Deklaracja zgodności......Strona 46

Producent......Strona 46

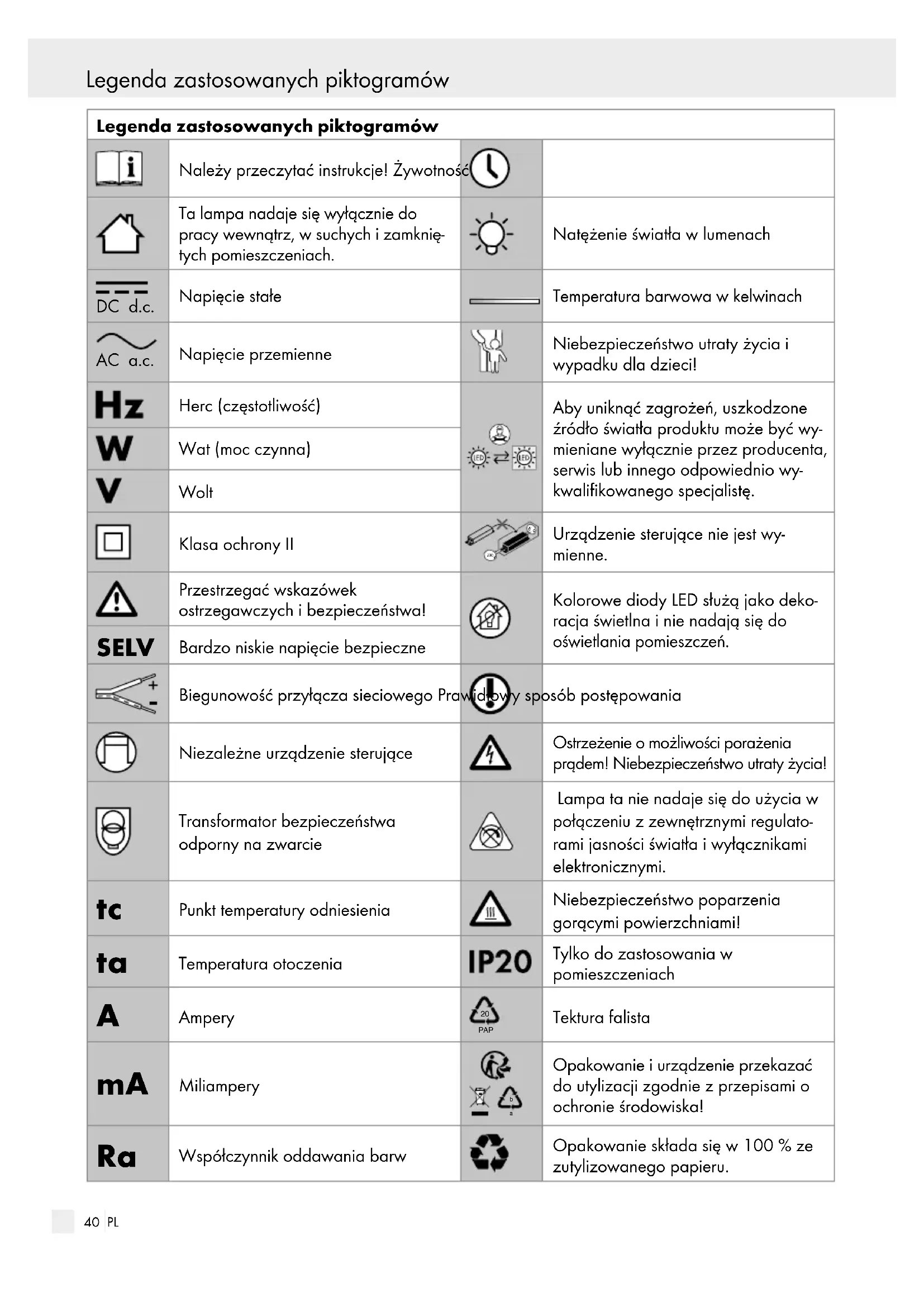

Legenda zastosowanych piktogramów
	Należy przeczytać instrukcje! Żywotność
	Ta lampa nadaje się wyłącznie do pracy wewnątrz, w suchych i zamkniętych pomieszczeniach.		Natężenie światła w lumenach
: c.	Napięcie stałe		Temperatura barwowa w kelwinach
/ c.	Napięcie przemienne		Niebezpieczeństwo utraty życia i wypadku dla dzieci!
	Herc (częstotliwość)		Aby uniknąć zagrożeń, uszkodzone źródło światła produktu może być wymieniane wyłącznie przez producenta, serwis lub innego odpowiednio wykwalifikowanego specjalistę.
	Wat (moc czynna)
	Wolt
	Klasa ochrony II		Urządzenie sterujące nie jest wymienne.
	Przestrzegać wskazówek ostrzegawczych i bezpieczeństwał		Kolorowe diody LED służą jako dekoracja świetlna i nie nadają się do oświetlania pomieszczeń.
	Bardzo niskie napięcie bezpieczne
+	Biegunowość przyłącza sieciowego Prav		y sposób postępowania
	Niezależne urządzenie sterujące		Ostrzeżenie o możliwości porażenia prądem! Niebezpieczeństwo utraty życia!
	Transformer bezpieczeństwa odporny na zwarcie		Lampa ta nie nadaje się do użycia w połączeniu z zewnętrznymi regulatorami jasności światła i wyłącznikami elektronicznymi.
	Punkt temperatury odniesienia		Niebezpieczeństwo poparzenia gorącymi powierzchniami!
	Temperatura otoczenia		Tylko do zastosowania w pomieszczeniach
	Ampery		Tektura falista
		PAP
	Miliampery		Opakowanie i urządzenie przekazać do utylizacji zgodnie z przepisami o ochronie środowiska!
	Współczynnik oddawania barw		Opakowanie składa się w 100 % ze zutylizowanego papieru.

Legenda zastosowanych piktogramów

Polietylen (niska gęstość)

Wskazówki bezpieczeństwa Instrukcja postępowania

Listwa oświetleniowa LED

- Instrukcja

Proszę dokładnie przeczytać całą niniejszą instrukcję obsługi. Niniejsza instrukcja obsługi należy do produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i postługiwania się produktem. Zawsze należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa. Przed uruchomieniem proszę sprawdzić, czy występuje prawidłowe napięcie, i czy wszystkie części są prawidłowo zamontowane. W przypadku zapytań lub niepewności odnośnie obchodzenia się z urządzeniem, prosimy o kontakt ze sprzedawcą lub punktem serwisowym. Proszę starannie przechowywać niniejszą instrukcję obsługi, a w razie oddania urządzenia osobom trzecim przekazać ją wraz z nim.

Zastosowanie zgodne z przeznaczeniem

Niniejsza lampa nadaje się wyłącznie do pracy wewnątrz, w suchych i zamkniętych pomieszczeniach.

Lampa przeznaczona jest do zastosowania jedynie w prywatnych gospodarstwach domowych, a nie w celach komercyjnych. Inne zastosowanie niż opisane powyżej jest niedozwolone i prowadzi do uszkodzenia produktu. Ponadto łączy się to z ryzykiem, takim jak np. spięcie, pożar, porażenie prądem itp. Ten produkt przeznaczony jest do normalnego użytku.

Kolorowe diody LED stuża jako dekoracja świetlna i nie nadają się do oświetlania pomieszczeń.

Zawartość

Bezpośrednio po wypakowaniu należy sprawdzić, czy zestaw jest kompletny oraz czy urządzenie jest w nienagannym stanie.

1 listwa oświetleniowa LED, 14149505L/14149506L
2 kotki
2 śruby
1 instrukcja montażu i obstugi

Opis części

1 Kotek
2 Śruba
3 Listwa oświetleniowa LED
4 Przewód sieciowy
5 Przełącznik WŁĄCZ/WYŁĄCZ wmontowany w przewód
6 Wtyczka sieciowa
7 Otwór montażowy

Dane techniczne

Lampa:

Nr modelu: 14149505L (czarny) /

14149506L (biały)

Napięcie robocze: 230-240V \~ 50 Hz

Moc znamionowa: maks. 7 W

Klasa ochrony: II/

Rodzaj ochrony: IP20

Modul LED:

Moc: maks. 5,7W

Zigbee:

Wersja: 3.0

Kompatybilność: iOS 9.0/Android 5.0

Częstotliwość: 2,4 GHz pasmo ISM

Maks. moc nadawcza: <+ 10 dBm

Ten produkt zawiera źródła światła klasy efektywności energetycznej „G”.

- Bezpieczeństwo

Wskazówki bezpieczeństwa

W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji obsługi wygasa prawo do gwarancji! Za szkody pośrednie producent nie ponosi odpowiedzialności! W przypadku szkód materialnych lub osobowych, które powstały wskutek niewłaściwego obchodzenia się z urządzeniem lub nieprzestrzegania wskazówek dotyczących bezpieczeństwa, nie ponosimy żadnej odpowiedzialności!

NIE BZD STRZEŻENIE!

CZEŃSTWO UTRATY ŻYCIA I ODNIESIENIA OBRAŻEŃ W

WYPADKU PRZEZ DZIECI!

Nigdy nie pozostawiać dzieci bez nadzoru z materiałem opakowania. Istnieje zagrożenie uduszeniem spowodowane przez materiał opakowaniowy. Dzieci często nie dostrzegają niebezpieczeństwa.

Lamp i opakowań nie pozostawiać bez nadzoru. Folie/worki plastikowe, elementy z tworzywa sztucznego itp. mogą zostać użyte przez dzieci jako niebezpieczna zabawka.
Niniejsze urządzenie może być używane przez dzieci od lat 8 oraz przez osoby z obniżonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi lub brakiem doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone w kwestii bezpiecznego użycia urządzenia i rozumieją wynikające z niego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Porażenie prądem elektrycznym grozi śmiercią

Przed każdym użyciem należy sprawdzić lampę pod kątem ewentualnych uszkodzeń. Nigdy nie

używać lampy w razie stwierdzenia jakichkol- wiek uszkodzeń.

OSTRZEŻENIE!

Uszkodzona lampa oznacza zagrożenie dla życia wskutek porażenia prądem. W razie uszkodzeń, napraw lub innych problemów z lampą należy zwrócić się do punktu serwisowego lub do elektryka.

Zewnętrzny giętki przewód tej lampy nie może zostać wymieniony; jeśli przewód jest uszkodzony, lampę należy tańcuch należy usunąć do odpadów.
Przed użyciem należy upewnić się, że istniejące napięcie sieci jest zgodne z wymaganym napięciem roboczym lampy (patrz „Dane techniczne“).
Bezwzględnie unikać kontaktu lampy z wodą lub innymi cieczami.
Przed przystąpieniem do montażu, demontażu bądź czyszczenia lub jeśli lampa nie jest przez długi czas nieużywana, należy zawsze wyciągnąć wtyczkę z gniazda sieciowego.
Nigdy nie otwierać elementów elektrycznych i nie wkładać do nich jakichkolwiek przedmiotów. Taka ingerencja oznacza zagrożenie życia poprzez porażenie prądem.
Aby uniknąć zagrożeń, uszkodzone źródło światła produktu może być wymieniane wyłącznie przez producenta, serwis lub innego odpowiednio wykwalifikowanego specjalistę.

kami elektronicznymi.

W przypadku kolorowych diod LED chodzi o dekorację świetlną. Nie nadają się do oświetlania pomieszczeń.

Jak uniknąć zagrożenia pożarowego i obrażeń ciała

Gdy lampa jest włączona nie patrzeć w źródło światła z bliskiej odległości.
Diod LED nie należy oglądać za pomocą optycznego instrumentu (np. lupy).
U niektórych osób może dojść do napadów epileptycznych lub utraty przytomności, jeśli będą narażone na określone błyski lub efekty

świetlne. W razie symptomów epilepsji należy niezwłocznie skonsultować się z lekarzem.

Nie należy zakrywać lampy lub wtyczki żadnymi przedmiotami. Nadmierne wydzielanie się ciepła może spowodować pożar.
Nie należy uruchamiać produktu w opakowaniu. W innym razie istnieje niebezpieczeństwo przegrzania!
Włączonej lampy nie pozostawiać bez nadzoru.

Prawidłowy sposób postępowania

Lampę zamontować w taki sposób, aby była zabezpieczona przed wilgocią, wiatrem i zanieczyszczeniami.
Zachować ostrożność! Zawsze zwracać uwagę na wykonywane czynności i kierować się rozsądkiem. Nie montować i nie używać lampy w przypadku braku koncentracji lub złego samopoczucia.
Aby lampę całkowicie oddzielić od źródła zasilania, należy wyjąć wtyczkę z gniazda wtykowego.

- Przygotowanie

- Potrzebne narzędzia i materiały

Wymienione narzędzia i materiały nie są częścią zestawu. Chodzi przy tym jedynie o niewiążące informacje i wartości orientacyjne. Właściwości materiału zależą od indywidualnych warunków w pomieszczeniu.

• ołówek/narzędzie do oznaczania
• śrubokręt
• wiertarka
• wiertto (ok. ø 6 mm)
• drabina
• linijka/calówka
• poziomica

● Montaż na ścianie (opcjonalnie)

Wskazówka: Przy montażu na ścianie należy pamiętać o tym, aby w wystarczającym pobliżu znajdowało się gniazdko zainstalowane zgodnie z przepisami.

Zaznaczyć otwory do wywiercenia za pomocą linijki/calówki w odległości ok. 195 cm na ścianie.
□ Nawiercić otwory mocujące (ø 6 mm, głębokość ok. 40 mm).
□Wprowadzićkołki 1 do nawierconych otworów.
□ Wkręcić dołączone śruby 2 na ok. 5 mm w kołki 1.
Założyć listwę świetlną LED 3 otworami montażowymi 7 na śruby 2. Aby zamocować listwę świetlną LED 3, przesunąć ją w lewo, w prawo lub do góry, aż łebki śrub będą tkwiły mocno w zagłębienia otworów montażowych 7.
□ Zwrócić uwagę na prawidłowe osadzenie listwy świetlnej LED 3.
Włożyć wtyczkę sieciową do gniazdka zainstalowanego w sposób zgodny z przepisami.
Włączać lub wyłączać lampę za pomocą przełącznika WŁĄCZ/WYŁĄCZ wmontowanego w przewód 5.

- Przed uruchomieniem

Aby potączyć lampę ze smartfonem, potrzebna jest bramka i aplikacja „Lidl Home”.

Potrzebne jest także potączenie z Internetem.

□ Zainstalować bramkę zgodnie z zaleceniami producenta.
□ Pobrać aplikację „Lidl Home” z App Store.

- Uruchomienie

□ Ustawić lampę na wybranej pozycji.
Włożyć wtyczkę sieciową 6 do gniazdka zainstalowanego w sposób zgodny z przepisami.
Włączać lub wyłączać lampę za pomocą przełącznika WŁĄCZ/WYŁĄCZ wmontowanego w przewód 5.

- Resetowanielampy

Aby potączyć lampę z aplikacją, lampa musi znajdować się w trybie przyuczania. Wskazywany jest on poprzez regularne miganie lampy.

Jeśli lampa nie miga sama z siebie, należy przy- wrócić lampę do trybu przyuczania.

Aby aktywować tryb przyuczania, proszę włączać i wyłączać lampę w następującym rytmie:

• 10 sek. wyłącz
• 1 sek. włącz
• 3 sek. wyłącz
• 1 sek. włącz
• 3 sek. wyłącz
• Włączanie

Lampa powinna teraz migać regularnie w trybie przyuczania.

Wskazówka: Proces ten przenosi produkt w tryb offline i rozpoczyna tryb nauki.

Jeśli chcesz usunąć wszystkie dane z produktu i chmury, przeczytaj rozdział „Odłączanie pilota zdalnego sterowania i smartfona”. Postępuj zgodnie z instrukcjami i wybierz w opcji „Usuń urządzenie” punkt „Rozłącz i usuń dane”.

- Połączenie listwy świetlnej LED ze smartfonem

WSKAZÓWKI dotyczące Dyrektywy o ochronie danych można znaleźć w aplikacji „Lidl Home”.

1. Otworzyć aplikację „Lidl Home”.
2. Przejść do zakładki „Home“ 📋. Wybrać „+” (dodaj urządzenie).
3. Wybrać kategorię „Oświetlenie”.
4. Wybrać rodzaj lampy.
5. Wybrać bramkę (jest to możliwe tylko wtedy, gdy dysponuje się większą liczbą bramek).
6. Następnie przejść do „OK”.
7. Przejść do „Potwierdź”, podczas gdy listwa świetlna LED miga.
8. Utworzyć połączenie.

9. Przejść do

10. Przejść do „Nazwa urządzenia”. Wprowadzić nazwę i potwierdzić.

11. Wybrać pomieszczenie, aby ustalić pozycję lampy. Wybrane pomieszczenie jest zaznaczone na szaro.
12. Potwierdzić za pomocą „Gotowe”.
13. Proces przyuczania został zakończony.
14. Powrócić za pomocą do ekranu startowego.

- Odłączanie smartfona

1. Otworzyć aplikację „Lidl Home”.
2. Przejść do zakładki „Home“
3. Wybrać jedną z kategorii:
4. bramka ZigBee
5. listwa świetlna LED
6. Przejść do
7. Przejść do „Odtącz”.
8. Potwierdzić proces przyciskiem „Potwierdź”.
9. Aby usunąć wszystkie dane produktu i chmury, wybrać punkt „Odtącz i usuń dane”.
10. Potwierdzić proces przyciskiem „Potwierdź”.

● Funkcje aplikacji

Wskazówka: Upewnić się, że zawsze ma się aktualną wersję aplikacji na swoim smartfonie. W razie konieczności zaktualizować ją.

Wskazówka: Aby korzystać ze sterowania głosem, lampa musi być połączona online z aplikacją „Lidl Home” i „Goggle Home”.

- Za pośrednictwem aplikacji do dyspozycji są następujące tryby

Włączanie i wyłączanie

• Pozostały czas: Ustawianie timera
• ⏻: Włączanie i wyłączanie
• Program: Sporządzanie planów czasów, w których lampy mają być włączane lub wyłączane automatycznie

Biała

- Łuk dotykowy: ustawianie barwy światła od 2000 K do 6500 K

-Listwa dotykowa:ustawianienatężenia światła od 1 % do 100 %

Kolory

-Pierścień dotykowy: ustawienie wybranego koloru

- Stońce: ściemnianie listwy świetlnej LED

- Kontrast: ustawianie intensywności koloru

Sceneria

• Noc: ciepte, przytłumione światło
• Czytanie: neutralne światło
• Praca: zimne białe światło
• Czas wolny: jasne, ciepte światło
• tagodne: zielone światło, lekko pulsujące
• Kolorowe: sześciokolorowa zmiana barwy
• Gorgeous: płynna zmiana kolorów

- Konserwacja i czyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!

Najpierw wyciągnąć wtyczkę 6 z gniazdka.

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO PORAŻENIA PRADEM ELEKTRYCZNYM!

Ze względów bezpieczeństwa elektrycznego lampy nigdy nie wolno czyścić wodą lub innymi płynami ani zanurzać go w wodzie.

⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO POPARZENIA GORĄCYMI POWIERZCHNIAMI!

Odczekać, aż lampa całkowicie ostygnie.

Nie używać rozpuszczalników, benzyny itp. Mogłoby to spowodować uszkodzenie lampy.
Do czyszczenia należy używać wyłącznie suchej, niestrzępiącej się szmatki.
Ponownie włożyć wtyczkę 6 do gniazdka zasilania.

- Utylizacja

Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Przy segregowaniu odpadów prosimy zwrócić uwagę na oznakowanie materiałów opakowaniowych, oznaczone są one skrótami (a) i numerami (b) o następującym znaczeniu: 1-7: Tworzywa sztuczne/20-22: Papier i tektura/80-98: Materiały kompozytowe.

Produkt i materiał opakowania nadają się do ponownego przetworzenia, należy je zutylizować osobno w celu lepszego przetworzenia odpadów. Logo Triman jest ważne tylko dla Francji.

Z uwagi na ochronę środowiska nie wyrzucać urządzenia po zakończeniu eksploatacji do odpadów domowych, lecz prawidłowo zutylizować. Informacji o punktach zbiorczych i ich godzinach otwarcia udziela odpowiedni urząd.

Stare urządzenia można również zwrócić sprzedawcom detalicznym, którzy oferują urządzenia elektryczne.

Gwarancja i serwis

Oświadczenie gwarancyjne

W momencie zakupu otrzymują Państwo na to urządzenie 36 miesięcy gwarancji. Urządzenie wyprodukowano starannie i poddano dokładnej kontroli jakości. W okresie gwarancji usuwamy bezpłatnie wszystkie wady materiałowe i fabryczne. Jeśli mimo to w okresie gwarancji pojawią się usterki, urządzenie należy przestać na podany adres serwisowy, podając następujący numer modelu: 14149505L/14149506L.

Gwarancja i serwis

Gwarancji nie podlegają uszkodzenia spowodowane przez nieprawidłowe użytkowanie, nieprzestrzeganie instrukcji obsługi lub ingerencję nieautoryzowanych osób, a także części szybkozużywające się (jak np. elementy świetlne). Ustuga gwarancyjna nie przedłuża ani nie odnawia okresu gwarancji.

Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.

- Adresserwisu

Bezpłatny numer serwisu:

Tel.: [phone]

IAN 390875\_2201

Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (IAN 390875_2201) jako dowód zakupu.

●Deklaracjazgodności CE

Niniejszy produkt spełnia wymagania obowiązujących dyrektyw europejskich i przepisów krajowych (dyrektywa w sprawie ekoprojektu 2009/125/WE, dyrektywa RoHS 2011/65/UE). Zgodność została wykazana. Odpowiednie deklaracje i dokumenty są przechowywane przez producenta.

Niniejszym Briloner Leuchten GmbH & Co. KG oświadcza, że typ urządzeń radiowych 14149505L/14149506L odpowiada dyrektywie 2014/53/UE.

Pełna treść deklaracji zgodności UE jest dostępna pod adresem internetowym:

https://www.briloner.com/de/service/
