MANUALE UTENTE 14149505L Livarno Lux

Istruzioni di montaggio, d'uso e di sicurezza

\$1

LED-SVETLOBNALETEV

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

HU

Legenda dei pittogrammi utilizzati....Pagina 80

Introduzione....Pagina 81

Utilizzo secondo la destinazione d'uso....Pagina 81

Contenuto della fornitura....Pagina 81

Descrizione dei componenti.... Pagina 81

Specifiche tecniche ...... Pagina 81

Sicurezza ...... Pagina 82

Avvertenze di sicurezza.... Pagina 82

Preparazione....Pagina 83

Attrezzi e materiali necessari ...... Pagina 83

Montaggio a parete (opzionale) ...... Pagina 83

Prima della messa in funzione....Pagina 83

Messa in funzione....Pagina 83

Rest lampada....Pagina 84

Collegare la lampada tubolare LED con lo smartphone....Pagina 84

Scollegare lo smartphone ...... Pagina 84

Funzioni dell'app....Pagina 84

Sono disponibili le seguenti modalità tramite l'app.... Pagina 84

Manutenzione e pulizia ...... Pagina 85

Garanzia e assistenza....Pagina 85

Garanzia ...... Pagina 85

Indirizzo del servizio di assistenza ...... Pagina 86

Dichiarazione di conformità....Pagina 86

Produttore ...... Pagina 86

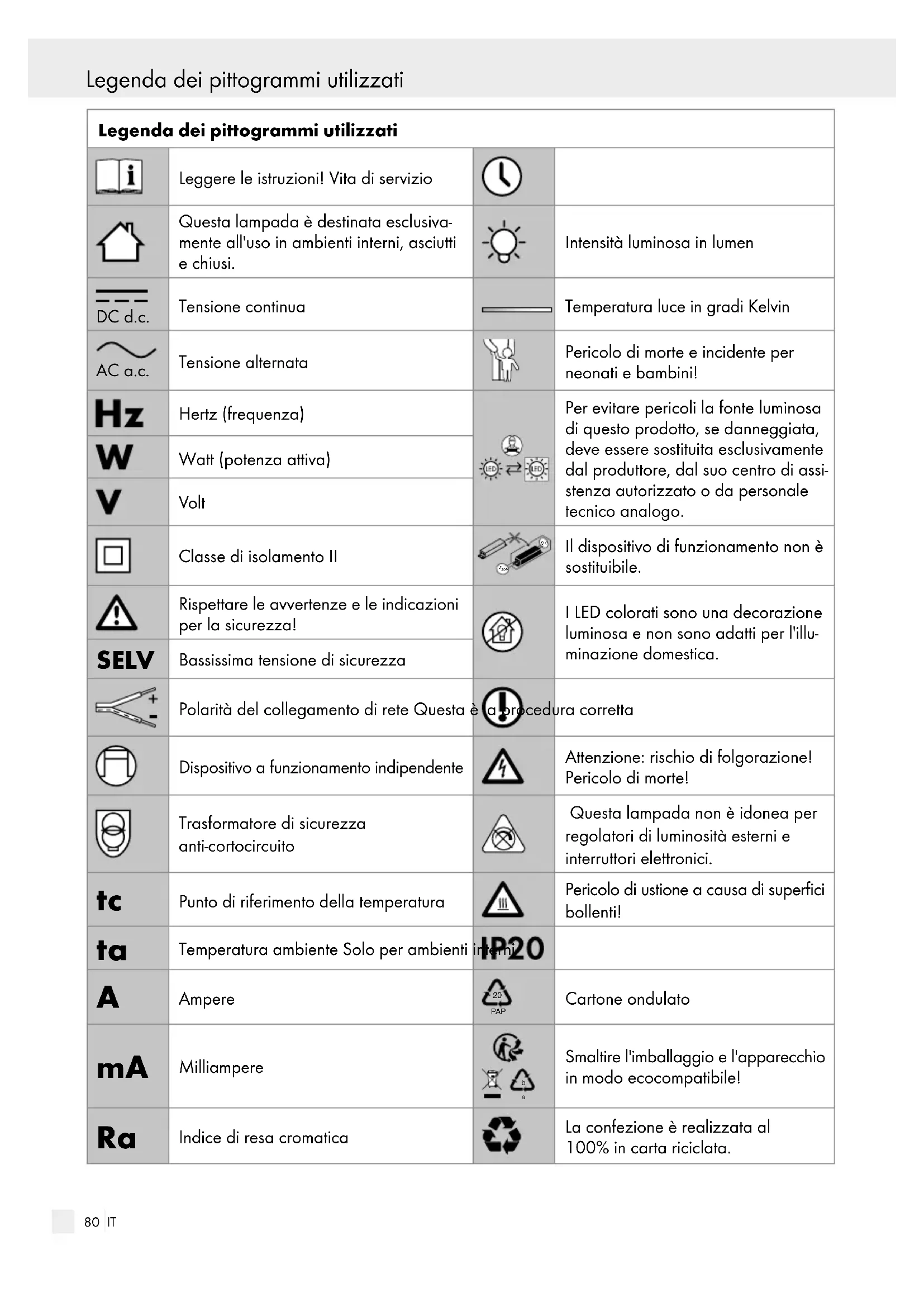

Legenda dei pittogrammi utilizzati

Legenda dei pittogrammi utilizzati
	Leggere le istruzioni! Vita di servizio
	Questa lampada è destinata esclusivamente all'uso in ambienti interni, asciutti e chiusi.		Intensità luminosa in lumen
	Tensione continua		Temperatura luce in gradi Kelvin
	Tensione alternata		Pericolo di morte e incidente per neonati e bambini!
	Hertz (frequenza)		Per evitare pericoli la fonte luminosa di questo prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo.
	Watt (potenza attiva)
	Volt
	Classe di isolamento II		Il dispositivo di funzionamento non è sostituibile.
	Rispettare le avvertenze e le indicazioni per la sicurezza!		I LED colorati sono una decorazione luminosa e non sono adatti per l'illuminazione domestica.
	Bassissima tensione di sicurezza
	Polarità del collegamento di rete Questa è		Icedura corretta
	Dispositivo a funzionamento indipendente		Attenzione: rischio di folgorazione! Pericolo di morte!
	Trasformatore di sicurezza anti-cortocircuito		Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici.
	Punto di riferimento della temperatura		Pericolo di ustione a causa di superfici bollenti!
	Temperatura ambiente Solo per ambienti in
	Ampere		Cartone ondulato
	Milliampere		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
Ra	Indice di resa cromatica		La confezione è realizzata al 100% in carta riciclata.

Legenda dei pittogrammi utilizzati

LDPE

Polietilene (bassa densità)

Avvertenze di sicurezza Istruzioni per l'uso

Lampada LED sottopensile

Introduzione

Vi ringraziamo per l'acquisto del vostro nuovo apparecchio. Con il vostro acquisto avete scelto un prodotto di alta qualità.

Leggere interamente e attentamente queste istruzioni per l'uso. Aprire la pagina con le illustrazioni. Queste istruzioni sono parte integrante di questo prodotto e contengono importanti indicazioni per la sua messa in funzione e il suo utilizzo. Rispettare sempre tutte le avvertenze in materia di sicurezza. Prima della messa in funzione, controllare che la tensione elettrica presente sia quella corretta e che tutti i componenti siano installati correttamente. In caso di domande o dubbi circa l'utilizzo dell'apparecchio, contattare il proprio rivenditore oppure il servizio di assistenza. Conservare con cura queste istruzioni e consegnarle a terzi in caso di cessione del prodotto.

Utilizzo secondo la destinazione d'uso

Questa lampada è destinata esclusivamente all'uso in ambienti interni, asciutti e chiusi.

Questa lampada è destinata esclusivamente all'uso domestico e non all'uso commerciale. Non è consentito un uso diverso da quello descritto in precedenza, in quanto potrebbe danneggiare il prodotto. Inoltre, il prodotto è legato a pericoli come cortocircuito, incendio, folgorazione, ecc. Questo prodotto è destinato a un utilizzo normale.

I LED colorati sono una decorazione luminosa e non sono adatti per l'illuminazione domestica.

- Contenuto della fornitura

Subito dopo aver aperto l'imballaggio, controllare sempre che la fornitura sia completa e che l'apparecchio sia in perfette condizioni.

1 lampada tubolare LED, 14149505L/14149506L

2 tasselli

2 viti

1 manuale di istruzioni per il montaggio e l'uso

- Descrizione dei componenti

1 Tasselli
2 Vite
3 Lampada tubolare a LED
4 Cavo di alimentazione
5 Interruttore a peretta ON/OFF
6 Spina
7 Foro di fissaggio

- Specifiche tecniche

Lampada

N° modello: 14149505L (nero)/14149506L (bianco)

Tensione di esercizio: 230-240V \~ 50 Hz

Potenza nominale: max. 7 W

Classe di isolamento: II/

Tipo di protezione: IP20

Modulo LED

Potenza: max. 5,7 W

Zigbee

Versione: 3.0

Compatible: iOS 9.0/Android 5.0

Frequenza: banda ISM 2,4 GHz

Potenza max.

di trasmissione: <+ 10 dBm

Questo prodotto include fonti luminose con classe di efficienza energetica "G".

- Sicurezza

Avvertenze di sicurezza

Il diritto di garanzia decade in caso di danni derivanti dal mancato rispetto delle indicazioni contenute in questo manuale di istruzioni per l'uso! Si declina ogni responsabilità per danni indiretti! Si declina qualsiasi responsabilità per lesioni personali o danni materiali causati da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza!

PER COATTENZIONE!

DI MORTE E DI INCIDENTE PER NEONATI E BAMBINI!

Non lasciare mai i bambini senza sorveglianza con il materiale di imballaggio. Sussiste un pericolo di soffocamento a causa del materiale di imballaggio. I bambini sottovalutano spesso i pericoli.

Non lasciare incustoditi la lampada o il materiale di imballaggio. Le pellicole / i sacchetti di plastica, i componenti in plastica, ecc. potrebbero diventare un gioco pericoloso per i bambini.
Questo apparecchio può essere utilizzato dai bambini di 8 anni in su e anche da persone con capacità fisiche, sensoriali oppure mentali ridotte oppure con scarsa esperienza e conoscenza dello strumento, a patto che seguano le istruzioni di sicurezza dell'apparecchio e comprendano i pericoli ad esso conessi. I bambini non devono giocare con questo apparecchio. La pulizia e la manutenzione eseguibili dall'utente non possono essere effettuate da bambini senza la supervisione di un adulto.

Evitare situazioni che espongono al pericolo di morte per folgorazione

Prima di ogni utilizzo, verificare che la lampada non presenti danni. Non utilizzare mai la lampada se presenta segni di danneggiamento.

ATTENZIONE!

Una lampada danneggiata può comportare un pericolo di morte per folgorazione. In caso di danneggiamenti, necessità di riparazione o altri problemi relativi alla lampada, rivolgersi al servizio di assistenza o a un elettricista qualificato.

Il cavo esterno flessibile di questa lampada non può essere sostituito; se il cavo è danneggiato, è necessario sostituire la lampada.
- Prima dell'uso, assicurarsi che la tensione di rete disponibile coincida con la tensione di esercizio necessaria per il funzionamento della lampada (vedi "Specifiche tecniche").
Evitare tassativamente che la lampada entri in contatto con acqua o altri liquidi.
Staccare la spina elettrica dalla presa di corrente prima del montaggio, dello smontaggio, della pulizia o in caso di prolungato inutilizzo della lampada.
Non aprire mai nessuno dei componenti elettrici e non inserirvi alcun oggetto. Interventi di questo tipo possono rappresentare un pericolo di morte per folgorazione.
Per evitare pericoli, la fonte luminosa di questo prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale tecnico analogo.

Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici.

I LED colorati sono una decorazione luminosa. Non sono adatti per l'illuminazione domestica.

Evitare situazioni pericolose che possono causare incendi e lesioni

Durante l'utilizzo non fissare la fonte luminosa da una distanza ravvicinata.
Non esaminare il LED con strumenti ottici (ad es. con una lente di ingrandimento).
In alcune persone potrebbero manifestarsi attacchi epilettici o alterazioni della coscienza se esposte a determinati effetti luminosi o lampeggianti. In caso di sintomi epilettici, contattare immediatamente un medico.

Non coprire la lampada o la spina elettrica con oggetti. Un'eccessiva produzione di calore può provocare un incendio.
Non mettere in funzione il prodotto all'interno della confezione. Altrimenti sussiste pericolo di surriscaldamento!
Non lasciare la lampada incustodita quando è in funzione.

Questa è la procedura corretta

■ Montare la lampada in modo tale che sia protetta da umidità e sporcizia.
Prestare sempre la massima attenzione! Prestare sempre attenzione a ciò che si sta facendo e agire con la dovuta cautela. Non montare o utilizzare la lampada in caso di mancanza di concentrazione o malessere.
Per scollegare completamente la lampada dall'alimentazione elettrica la spina elettrica deve essere staccata dalla presa di corrente.

- Preparazione

- Attrezzie materiali necessari

Gli attrezzi e i materiali indicati non sono inclusi nella fornitura. Si tratta in questo caso di dati e valori non vincolanti, forniti a titolo orientativo. Le caratteristiche del materiale dipendono dalle specifiche condizioni in loco.

• Matita/strumento di marcatura
• Cacciavite
• Trapano
• Punta del trapano (ca. ø 6 mm)
• Scala
• Righello/metro pieghevole
• Livella a bolla

● Montaggio a parete (opzionale)

Nota: per il montaggio a parete, accertarsi che in prossimità vi sia una presa installata a norma.

□Con l'aiuto di un righello/metro pieghevole, contrassegnare sulla parete i fori da eseguire ad una distanza di circa 195 mm.
□ Eseguire ora i fori di fissaggio (ø ca. 6 mm, profondità ca. 40 mm).
□ Inserire i tasselli 1 nei fori.
Avvitare le viti fornite fino a ca. 5 mm nei tasselli 1.
Collocare la lampada LED sottopensile con le fessure di montaggio 3 sulle viti 7. Per fissare la lampada LED sottopensile 3 spingerla a sinistra, a destra o in alto fino a quando le teste delle viti non siano salde nelle cavità delle fessure di montaggio 7.
Assicurarsi che la lampada LED sottopensile sia correttamente installata. 3.
□ Inserire la spina elettrica 6 in una presa di corrente installata a norma.
□ Accendere o spegnere la lampada con l'inter-ruttore a peretta 5 ON/OFF.

- Prima della messa in funzione

Per collegare la lampada con lo smartphone sono necessari un Gateway e l'app "Lidl Home".

Bisogna disporre inoltre di una connessione internet.

☐ Installare il Gateway secondo le indicazioni del produttore.

Scaricare l'app "Lidl Home" dall'App-Store.

- Messa in funzione

Collocare la lampada nella posizione desiderata.
□ Inserire la spina 6 in una presa installata a norma.
□ Accendere o spegnere la lampada con l'inter-ruttore a peretta 5 ON/OFF.

●Rest lampada

Per collegare la lampada all'app, è necessario che la lampada si trovi in modalità d'impostazione. Questa è segnalata dal lampeggio regolare della lampada. Se la lampada non lampeggia da sola, è necessario resettarla nella modalità d'impostazione.

Per attivare la modalità d'impostazione, accendere e spegnere la lampada al ritmo seguente:

Nella modalità d'impostazione la lampada dovrebbe ora lampeggiare regolarmente.

Nota: questa procedura riporta unicamente il prodotto in modalità offline e avvia la modalità di impostazione.

Per eliminare tutti i dati del prodotto e del cloud, leggere la sezione "Rimuovi smartphone". Seguire le istruzioni e, alla voce "Rimuovi dispositivo", selezonare il punto "Rimuovi e cancella i dati".

Collegare la lampada tubolare LED con lo smartphone

Le note relative alla Direttiva sulla protezione dei dati sono disponibili nell'app "Lidl Home".

1. Aprire l'app "Lidl Home".
2. Andare su "A casa" ♩. Selezionare "+" (aggiungere dispositivo).
3. Selezionare la categoria "Lampada".
4. Selezionare la modalità di illuminazione.
5. Selezionare il Gateway (possibile solo se si dispone di più Gateway).
6. Andare quindi su "OK".
7. Andare su "Conferma" mentre la lampada tubolare LED lampeggia.
8. Effettuare un collegamento.

9. Andare su

10. Andare su "Nome dispositivo". Inserire un nome e confermare.

11. Scegliere un punto dove posizionare la lampada. Il punto selezionato viene inquadrato in grigio.
12. Confermare con "Fine".
13. La procedura di impostazione è completa.
14. Ritornare con < alla schermata di partenza.

• Scollegare lo smartphone

1. Aprire l'app "Lidl Home".
2. Andare su "A casa"
3. Selezionare una delle categorie:
4. ZigBee Gateway
5. lampada tubolare LED
6. Andare su
7. Andare su "Rimuovi".
8. Confermare la procedura con "Conferma".
9. Per eliminare tutti i dati del prodotto e del cloud, selezionare "Rimuovi e cancella i dati".
10. Confermare la procedura con "Conferma".

- Funzioni dell'app

Nota: assicurarsi che la versione dell'app installata sullo smartphone sia sempre quella aggiornata. Se necessario, eseguire un aggiornamento.

Nota: per utilizzare il comando vocale, la lampada deve essere collegata online con l'app "Lidl Home" e l'app "Google Home".

- Sono disponibili le seguenti modalità tramite l'app

Accensione e spegnimento

• Tempo residuo: impostazione del timer
• ⏻: accensione e spegnimento
• Programma: impostare gli orari in cui le lampade si devono accendere e spegnere automaticamente

Bianco

- Arco Touch: impostazione del colore

della luce da 2.000 K a 6.500K

- Barra Touch: impostazione dell'intensità

luminosa da 1 % a 100 %

Colori

- Anello luminoso: impostare il colore desiderato

- Sole:attenuazionelampada

tubolare LED

-Contrasto:regolazionedell'intensità

del colore

Scena

- Notte: luce calda, ammortizzata

- Lettura: luce neutra

- Lavoro: luce bianca fredda

- Tempo libero: luce chiara calda

- Soft: luce verde a leggera inter-

mittenza

- Colorful: cambio tra sei colori

- Gorgeous: cambio continuo del colore

- Manutenzione e pulizia

ATTENZIONE! PERICOLO DI FOLGO-

RAZIONE! Prima di tutto staccare la spina elettrica 6 dalla presa di corrente.

ATTENZIONE! PERICOLO DI FOLGO-

RAZIONE! Per motivi di sicurezza elettrica, la lampada non deve mai essere pulita con acqua o altri liquidi e tanto meno immersa in acqua.

ATTENZIONE! PERICOLO DI USTIONE A CAUSA DI SUPERFICI BOLLENTI!

Lasciar raffreddare completamente la lampada.

Non usare solventi, benzina o simili. Queste sostanze potrebbero danneggiare la lampada.
Per la pulizia, utilizzare solamente un panno asciutto e privo di peli.
Inserire di nuovo la spina elettrica 6 nella presa di corrente.

- Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Gli apparecchi usati possono essere restituiti anche presso i rivenditori al dettaglio che vendono apparecchi elettrici.

- Garanzia e assistenza

Garanzia

L'apparecchio è provvisto di una garanzia di 36 mesi a decorrere dalla data di acquisto. L'apparecchio è stato prodotto con estrema cura ed è stato sottoposto a severi controlli di qualità. Per la durata del periodo di garanzia risolviamo gratuitamente qualunque problema legato a difetti di materiale o di produzione. Se si dovessero riscontrare tuttavia dei difetti durante il periodo di garanzia, si prega di inviare l'apparecchio all'indirizzo assistenza indicato indicando il seguente numero di modello: 14149505L/14149506L.

Garanzia e assistenza

Sono esclusi dalla garanzia danni causati da uso improprio, mancato rispetto delle istruzioni per l'uso o interventi da parte di persone non autorizzate, così come i componenti usurabili (ad es. le lampadine). Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.

- Indirizzo del servizio di assistenza

Servizio gratuito di assistenza:

Tel.: [phone]

IAN 390875\_2201

Per qualunque richiesta conservare lo scontrino e il codice articolo (IAN 390875_2201) come prova d'acquisto.

• Dichiarazione di conformità CE

Questo prodotto è conforme ai requisiti delle direttive europee e nazionali vigenti (Direttiva Eco-design 2009/125/CE, Direttiva RoHS 2011/65/UE). La conformità è stata comprovata. Le relative dichiarazioni e la documentazione in merito sono depositate presso il produttore.

Con la presente, Briloner Leuchten GmbH & Co. KG dichiara che il tipo di impianto radio 14149505L/14149506L è conforme alla Direttiva 2014/53/UE.

La Dichiarazione di conformità UE integrale è disponibile al seguente indirizzo internet: https://www.briloner.com/de/service/informationen-zu-leuchten/eu-konformitaetserklaerung-fuer-funkanlagentyp.php

●Produttore
