INSTRUKCJA OBSŁUGI ICM 3784 CLATRONIC

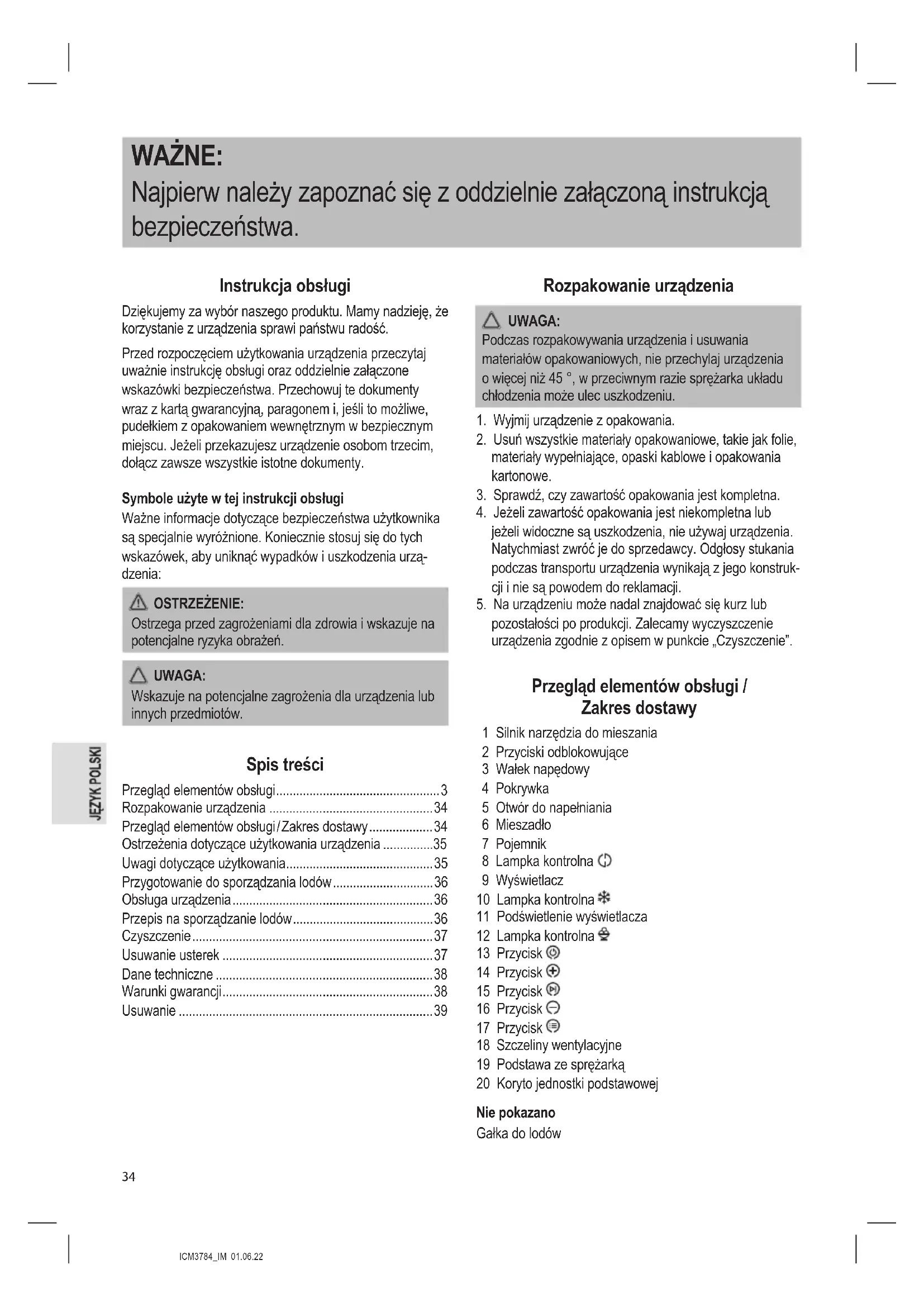

• WAŻNE: Najpierw należy zapoznać się z oddzielnie załączoną instrukcją bezpieczeństwa. Instrukcja obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi państwu radość. Przed rozpoczęciem użytkowania urządzenia przeczytaj uważnie instrukcję obsługi oraz oddzielnie załączone wskazówki bezpieczeństwa. Przechowuj te dokumenty wraz z kartą gwarancyjną, paragonem i, jeśli to możliwe, pudełkiem z opakowaniem wewnętrznym w bezpiecznym miejscu. Jeżeli przekazujesz urządzenie osobom trzecim, dołącz zawsze wszystkie istotne dokumenty. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. Spis treści Przegląd elementów obsługi p. 3
• Rozpakowanie urządzenia p. 34
• Przegląd elementów obsługi / Zakres dostawy p. 34
• Ostrzeżenia dotyczące użytkowania urządzenia p. 35
• Uwagi dotyczące użytkowania p. 35
• Przygotowanie do sporządzania lodów p. 36
• Obsługa urządzenia p. 36
• Przepis na sporządzanie lodów p. 36
• Czyszczenie p. 37
• Usuwanie usterek p. 37
• Dane techniczne p. 38
• Warunki gwarancji p. 38
• Usuwanie Rozpakowanie urządzenia UWAGA: Podczas rozpakowywania urządzenia i usuwania materiałów opakowaniowych, nie przechylaj urządzenia o więcej niż 45 °, w przeciwnym razie sprężarka układu chłodzenia może ulec uszkodzeniu. p. 39

1. Wyjmij urządzenie z opakowania.

2. Usuń wszystkie materiały opakowaniowe, takie jak folie,

materiały wypełniające, opaski kablowe i opakowania kartonowe.

3. Sprawdź, czy zawartość opakowania jest kompletna.

4. Jeżeli zawartość opakowania jest niekompletna lub

jeżeli widoczne są uszkodzenia, nie używaj urządzenia. Natychmiast zwróć je do sprzedawcy. Odgłosy stukania podczas transportu urządzenia wynikają z jego konstruk- cji i nie są powodem do reklamacji.

5. Na urządzeniu może nadal znajdować się kurz lub

pozostałości po produkcji. Zalecamy wyczyszczenie urządzenia zgodnie z opisem w punkcie „Czyszczenie”. Przegląd elementów obsługi / Zakres dostawy 1 Silnik narzędzia do mieszania 2 Przyciski odblokowujące 3 Wałek napędowy 4 Pokrywka 5 Otwór do napełniania 6 Mieszadło 7 Pojemnik 8 Lampka kontrolna 9 Wyświetlacz 10 Lampka kontrolna 11 Podświetlenie wyświetlacza 12 Lampka kontrolna 13 Przycisk 14 Przycisk 15 Przycisk 16 Przycisk 17 Przycisk 18 Szczeliny wentylacyjne 19 Podstawa ze sprężarką 20 Koryto jednostki podstawowej Nie pokazano Gałka do lodówICM3784_IM 01.06.22

Ostrzeżenia dotyczące użytkowania urządzenia OSTRZEŻENIE: Obwód chłodniczy urządzenia używa izobutan (R600a) czynnika, naturalny, palny i wysoce odnawialny gaz. Podczas transportu i montażu urządzenia, chroń urzą- dzenie przed upadkiem. Obwód chłodniczy nie może ulec uszkodzeniu. UWAGA: Przed pierwszym uruchomieniem i po przeniesieniu urządzenia należy odczekać 2 godziny, aby czynnik chłodniczy mógł się ustabilizować. W przeciwnym razie może dojść do uszkodzenia sprężarki. Jeżeli obwód chłodniczy zostanie uszkodzony

• Należy unikać otwartego ognia i źródeł zapłonu.

• Wyciągnij wtyczkę z kontaktu.

• Przewietrz pomieszczenie, w którym jest zainstalowane urządzenie. Uwagi dotyczące użytkowania Lokalizacja

• Umieścić urządzenie na stabilnej, poziomej i równej powierzchni. Zachować co najmniej 15 cm odstępu od ścian lub przedmiotów.

• Nie umieszczać urządzenia na lub w bezpośrednim są- siedztwie źródeł ciepła takich, jak piecyków, grzejników, itp. Podłączenie elektryczne Zanim połączycie Państwo wtyczkę z gniazdkiem proszę sprawdzić, czy napięcie sieci jest zgodne z napięciem urządzenia. Odpowiednie informacje znajdą Państwo na tabliczce identykacyjnej urządzenia. Stand-by (tryb oczekiwania) Urządzenie jest w trybie gotowości, gdy na wyświetlaczu pojawia się . Urządzenie przełącza się w tryb gotowo- ści w następujących sytuacjach:

• Gdy wtyczka sieciowa jest podłączona do gniazdka.

• Jeśli przez ok. 10 sekund nie zostanie naciśnięty żaden przycisk.

• Po zakończeniu programu. Rozlegną się trzy sygnały dźwiękowe.

• Po naciśnięciu i przytrzymaniu przycisku przez ok. 2 sekundy. Funkcje przycisków Przyciski na urządzeniu są przyciskami dotykowymi. Aby wykonać daną funkcję, należy lekko dotknąć przycisków palcem. Każde naciśnięcie przycisku jest potwierdzane sygnałem dźwiękowym.

• Naciśnij przycisk , aby wyjść z trybu gotowości. Włą- cza się lampka kontrolna, a urządzenie jest zaprogra- mowane na 1 godzinę z programem „Przygotowanie lodu”.

• Użyj tego przycisku do wyboru programu. Odpowied- nia lampka kontrolna wskazuje, który program został wybrany.

• Za pomocą przycisków i można ustawić czas pracy urządzenia w zakresie od 5 do 120 minut. Jeśli przyciski będą wciśnięte, rozpocznie się szybki bieg. Czasu działania nie można zmienić podczas pracy urządzenia.

• Używaj przycisku do uruchamiania programów.

• Za pomocą przycisku można przerwać program na maksymalnie 3 minut. Przy sporządzaniu lodów, sprę- żarka będzie kontynuować chłodzenie przez 3 minuty. Nacisnąć przycisk ponownie, aby kontynuować program. Jeśli nie kontynuujesz programu w ciągu 3 minut, usłyszysz 1 sygnał dźwiękowy. Urządzenie przełączy się w tryb gotowości.

• Jeśli chcesz anulować program, naciśnij i przytrzymaj przycisk przez ok. 2 sekundy.

• Przed ponownym włączeniem urządzenia odczekaj co najmniej 5 minut, aby ciśnienie w układzie czynnika chłodniczego spadło. Czas pracy

• Czas przygotowania lodów jest różny. Zależy on od: - receptury, - temperatury mieszanki, - temperatury otoczenia, - wymaganej konsystencji.

• Podczas użytkowania nie należy pozostawiać urzą- dzenia bez nadzoru. Stale sprawdzać konsystencję mieszanki podczas przygotowywania lodów.

• Mieszanka lodów nie powinna być zbyt płynna lub zbyt gęsta. Funkcje ochronne w czasie sporządzania lodów

• Jeśli mieszadło zatrzyma się podczas pracy z uwagi na zestalenie się lodów, silnik zostanie zablokowany.

1. Natychmiast wyłącz urządzenie i wyjmij wtyczkę

• Możesz zacząć inny program robienia lodów zaraz po zakończeniu poprzedniego programu. Jednak ze względów bezpieczeństwa, sprężarka włączy się dopiero po ok. 5 minutach.

• Jeśli przygotowano kilka porcji lodów jedna po drugiej, może uruchomić się zabezpieczenie przed przegrza- niem. W takim przypadku, sprężarka nie włączy się. Niech urządzenie stygnie przez ok. 30 minut przed ponowieniem pracy.ICM3784_IM 01.06.22

Przygotowanie do sporządzania lodów

1. Przed włożeniem pojemnika na lód należy upewnić się,

że jest on całkowicie suchy. Umieść pojemnik na lody w zagłębieniu w podstawie. Zwróć uwagę na wgłębienia.

2. Umieść narzędzie do mieszania w pojemniku na lód.

3. Napełnij pojemnik na lody żądanymi składnikami.

- Nie napełniaj pojemnika na lody składnikami o objęto- ści większej niż 750 ml! - Używaj składników, których temperatura wynosi od 6 – 8 °C. - Składniki nie mogą być zamrożone; w takim przy- padku silnik może się zablokować. - Robiąc lody z owocami, używaj tylko miękkich owoców bez pestek i zmiażdż (purée) je uprzednio. Możesz również dodać sok owocowy. - Robiąc lody ze stałymi kawałkami owoców, orzechów, okruchami, lub z alkoholem, przed dodaniem takich składników poczekaj do końca czasu chłodzenia. - Alkohol utrudnia zamarzanie. - Dodawaj zmiażdżone owoce i / lub alkohol przez otwór do napełniania. Obsługa urządzenia

1. Nałóż pokrywę na urządzenie. Umieść ją w taki sposób,

aby symbol na pokrywie wskazywał na symbol na jednostce bazowej. Obróć pokrywkę w kierunku ikonki , aż zablokuje się na swoim miejscu.

2. Założyć silnik mieszadła. Upewnij się, że wałek napę-

dowy silnika jest umieszczony w mieszadle. Musi się on zatrzasnąć w słyszalny sposób.

3. Upewnić się, że otwór do napełniania jest zamknięty.

4. Włóż wtyczkę do kontaktu.

5. Wyjdź z trybu gotowości, naciskając przycisk .

6. Wybrać żądany program, naciskając przycisk :

Ustawienia Funkcja Sporządzanie lodów Tylko chłodzenie Tylko mieszanie

7. Za pomocą przycisków

i ustawić czas pracy.

8. Potwierdź wprowadzenie przez naciśnięcie przycisku .

Program zostanie uruchomiony.

9. Po upływie tego czasu, urządzenie zasygnalizuje to

3 razy sygnałem dźwiękowym. Na wyświetlaczu pojawi się . Jeśli wybrano program , sprężarka będzie chłodziła przez kolejne 10 minut. Zapala się również lampka kontrolna

1. Wyłącz urządzenie, naciskając i przytrzymując przycisk

przez ok. 2 sekundy. Urządzenie przełączy się w tryb gotowości.

2. Wyciągnij wtyczkę z kontaktu.

3. Zdjąć silnik mieszadła. W tym celu należy nacisnąć

przyciski na silniku i pociągnąć go do góry.

4. Obróć pokrywkę w kierunku ikonki

5. Wyjąć pojemnik na lody i mieszadło.

OSTRZEŻENIE: Ryzyko odmrożenia! Chroń swoje ręce rękawiczkami podczas dotykania pojemnika z lodami. - Wyjmij lody z pojemnika za pomocą dołączonej łopatki do lodów lub silikonowej albo drewnianej łyżki. Nie używaj metalowych łyżek, aby nie porysować powłoki pojemnika.

6. Przechowuj lody we wstępnie schłodzonym pojemniku.

- Najlepiej smakują świeże lody. - Jeśli nie zamierzasz od razu zjeść lodów, zalecamy przechowywanie przygotowanych lodów w zamra- żarce. - Nie zamrażaj ponownie lodów raz już rozmrożonych! Przepis na sporządzanie lodów

• Proszę zapoznać się z instrukcjami zawartymi w roz- dziale „Przygotowanie do sporządzania lodów” podczas przygotowywania mieszanki lodów.

• Ilości określone w recepturach służą tylko jako punkt odniesienia. Dostosuj do własnych upodobań.

• Jeśli chcesz zwiększyć ilość lodów do maksymalnie 750 ml, składniki muszą być dobrane w prawidłowej pro- porcji. Czas przygotowania wydłuży się odpowiednio.

• Więcej receptur znajdziesz w innych książkach kuchar- skich lub online. Lody waniliowe (Ok. 5 porcji) Ekstraktu waniliowego 1 – 2 łyżeczki Pełnotłustego mleka 250 ml Śmietany 375 ml Cukru 125 g

• Użyj miksera ręcznego do wymieszania wszystkich składników w misce, aż do rozpuszczenia się cukru. Napełnij pojemnik na lody schłodzoną mieszanką.

• Czas przygotowania w maszynce do lodów: ok. 30 – 40 minut Lody czekoladowe (Ok. 4 porcji) Ekstraktu waniliowego 1 łyżeczka Pełnotłustego mleka 200 ml Śmietany 200 ml Cukru 100 g Czekolady, gorzkiej lub ciemnej 185 g, pokruszonej na małe kawałki

• Zagotuj mleko i śmietanę razem z czekoladą i cukrem. Zmieszaj mikserem nadającym się do mieszania gorących potraw. Niech mieszanka lodów ostygnie,ICM3784_IM 01.06.22

a następnie schowaj ją do lodówki na 24 godziny. Przed napełnieniem pojemnika mieszanką lodów, pomieszaj ją jeszcze raz.

• Czas przygotowania w maszynce do lodów: ok. 20 – 30 minut Lody truskawkowe (Ok. 4 porcji) Świeżych, dojrzałych truskawek pokrojonych na plasterki 180 g Świeżo wyciśniętego soku z cytryn 1 łyżki Ekstraktu waniliowego 1 łyżeczka Pełnotłustego mleka 180 ml Śmietany 180 ml Cukru 90 g

• Wymieszaj truskawki z sokiem z cytryny i ok. 60 g cukru. Odstaw na 2 godziny w celu oddzielenia soku.

• Użyj miksera ręcznego do wymieszania pozostałego cukru i mleka na najniższym ustawieniu, aż do rozpusz- czenia się cukru.

• Następnie, mieszając, dodaj do mleka śmietanę, sok z truskawek i ekstrakt waniliowy.

• Napełnij pojemnik na lody schłodzoną mieszanką.

• Czas przygotowania w maszynce do lodów: ok. 30 – 40 minut

• Dodaj truskawki w ciągu ostatnich 10 minut zamrażania. Podstawowy przepis na sorbet Soku owocowego / zmiażdżonych owoców 600 ml Cukru (w zależności od owoców) 75 g Białka z jajka 1 łyżki

• Użyj miksera ręcznego do wymieszania wszystkich składników w misce, aż do rozpuszczenia się cukru. Napełnij pojemnik na lody schłodzoną mieszanką.

• Czas przygotowania w maszynce do lodów: ok. 30 – 40 minut

• Do smaku dodaj 1 łyżkę likieru, koniaku, malinowej brandy, itp. pod koniec operacji zamrażania.

• Sorbet powinien być spożyty dość szybko, aby zapobiec jego ponownemu upłynnieniu się. Czyszczenie OSTRZEŻENIE:

• Przed przystąpieniem do czyszczenia należy zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.

• Nie zanurzać urządzenia w wodzie! Może to doprowadzić do porażenia prądem lub pożaru. UWAGA:

• Proszę nie stosować drucianej szczotki lub innych przedmiotów szorujących.

• Nie stosować ścierających ani żrących środków czyszczących.

• Nie stosować chemikaliów, kwasów, benzyny czy produktów ropopochodnych. UWAGA:

• Pojemnik, narzędzie do mieszania i pokrywka nie nadają się do mycia w zmywarce do naczyń. Mogą się zdeformować lub odbarwić pod wpływem ciepła i agresywnych środków czyszczących.

• Pojemnik, mieszadło i pokrywkę można myć w ciepłej wodzie z niewielką ilością płynu do ręcznego mycia na- czyń. Po zakończeniu mycia dobrze wysuszyć akcesoria.

• Wyczyść podstawę i wgłębienie wilgotną ściereczką. Usuwanie usterek Problem Możliwa przyczyna Rozwiązanie Urządzenie nie działa. Brak zasilania. Sprawdzić gniazdko ścienne przy pomocy in- nego urządzenia; prawidłowo włożyć wtyczkę do gniazdka.ICM3784_IM 01.06.22

Problem Możliwa przyczyna Rozwiązanie Urządzenie jest w trybie gotowości, mimo że nie zakończono jeszcze przygotowywania lodu. Zasilanie zostało odłączone. Uruchom program ponownie na czas pozo- stały do zakończenia robienia lodów. Głośna praca sprężarki. Zbyt niskie napięcie zasilania. Wyłączyć urządzenie i sprawdzić napięcie zasilania. Mieszadło zatrzymuje się podczas pracy. Lody są zbyt twarde i blokują silnik (mechanizm ochronny). Wyłączyć urządzenie i wyjąć wtyczkę z gniazdka. Wyjmij lody. Sprężarka nie włącza się. Włączyło się zabezpieczenie przed przegrzaniem. Niech urządzenie stygnie przez ok. 30 minut przed ponowieniem pracy. Dane techniczne Model:......................................................................ICM 3784 Napięcie zasilające: ................................. 220 – 240 V~, 50 Hz Pobór mocy: ..................................................................110 W Chłodziwo: ........................................................... R600a / 13 g Gaz do wdmuchiwania izolacji: ......................................C

Maksymalna pojemność: ........................................... 1200 ml Maksymalna pojemność do przygotowania lodów: ..... 750 ml Stopień ochrony: .................................................................... Masa netto: ............................................................ok. 7,15 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. To urządzenie zostało przetestowane zgodnie z wszystkimi obowiązującymi, aktualnymi dyrektywami CE i zbudowane zgodnie z najnowszymi przepisami bezpieczeństwa. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opako- waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzia- nych w instrukcji obsługi, do wykonania których zobowią- zany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 OpoleICM3784_IM 01.06.22

Usuwanie Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, prze- widzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy. Twój sprzedawca i partner umowny jest również zobowią- zany do bezpłatnego odbioru starego urządzenia.ICM3784_IM 01.06.22
