BEDIENUNGSANLEITUNG ICM 3784 CLATRONIC

Übersicht der Bedienelemente

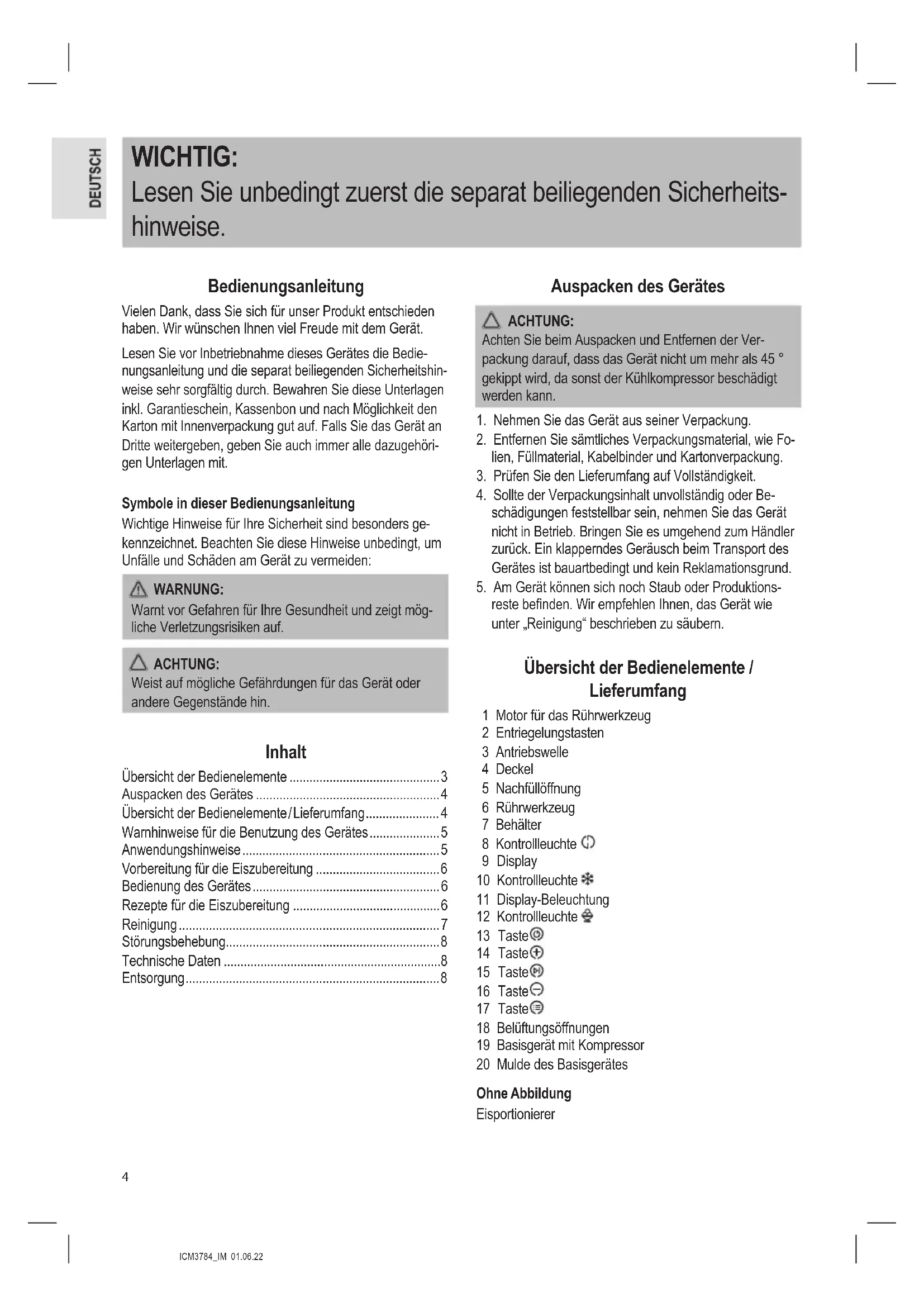

Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheitshinweise.

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme这点es Gerates die Bedienungsanleitung und die separat beiliegenden Sicherheitschinweise sehr sorgfältig durch. Bewahren Sie这点e Unterlagen inkl. Garantieschein, Kassenbon und nach Mochigkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehori-gen Unterlagen mit.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglichche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

Inhalt

Ubersicht der Bedienelemente 3

Auspacken des Gerätes 4

Ubersicht der Bedienelemente/Lieferumfang 4

Warnhinweise fur die Benutzung des Gerätes. 5

Anwendungshinweise 5

Vorbereitung fur die Eiszubereitung 6

Bedienung des Gerätes 6

Rezepte fur die Eiszubereitung 6

Reinigung 7

Störungsbehebung. 8

Technische Daten 8

Entsorgung 8

Auspacken des Gerätes

ACHTUNG:

Achten Sie beim Auspacken und Entfernen der Verpackung daraufuf, dass das Gerät nicht um mehr als 45^ gekippt wird, da sonst der Kühlikompressor beschädigt werden kann.

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entferen SieSAMTliches Verpackungsmaterial,wie Folien,Fullmaterial,Kabelbinder und Kartonverpackung.
3. Prufen Sie den Lieferumfang auf Vollständigkeit.
4. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein,nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Handler zurück. Ein klapperndes Gerausch beim Transport des Gerätes istbauartbedingt und kein Reklamationsgrund.
5. Am Gerät können sich noch Staub oder Produktionsrechte befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“ beschrieben zu sauben.

Übersicht der Bedienelemente / Lieferumfang

1 Motor für das Ruhrwerkzeug
2 Entriebelungstasten
3 Antriebswelle
4 Deckel
5 Nachfüllöffnung
6 Ruhwerkzeug
7 Behalter
8 Kontrolleuchte (D)
9 Display
10 Kontrolleuche*
11 Display-Beleuchtung
12 Kontrolleuche
13 Taste
14 Taste
15 Taste
16 Taste
17 Taste
18 Belüftungsöffnungen
19 Basisgerät mit Kompressor
20 Mulde des Basisgerätes

Ohne Abbildung

Eisportionierer

Warnhinweise für die Benutzung des Gerätes

WARNING:

Das Gerät enthalt im Kältemittelkreislauf das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, welches brennbar ist. Achten Sie beim Transport und Aufstellen des Gerätes darauf, dass das Gerät nicht herunter fällt. Der Kältemittelkreislauf darf nicht beschädigt werden.

ACHTUNG:

Halten Sie unbedingt die Wartezeit von 2 Stunden, bei Erstinbetriebnahme oder nach Transport ein, damit sich das Kältemittel absenken kann. Anderfalls wurde der Kühlkompressor beschädigt werden.

Bei Beschädigung des Kaltemittelkreislaufes

• Offenes Feuer und Zündquellen unbedingt vermeiden.
• Den Netzstecker des Gerätesziehen.
• Den Raum, in dem das Gerät stehen, durchluften.

Anwendungshinweise

Standort

• Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 15 cm zu Wänden oder Gegenständen.
• Stellen Sie das Gerät nicht auf oder in unmittelbarer Höhe von Wärmequellen wie z. B. Öfen, Heizkörpern etc.

Elektrischer Anschluss

Bevor Sie den Netzstecker in die Steckdose stecken, prufen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.

Standby (Bereitschaftszustand)

Das Gerät befindet sich im Bereitschaftszustand, wenn das Display 00:00 anziegt. Das Gerät wechseln in folgenden Situationen in den Bereitschaftszustand:

• Wenn der Netzstecker eingesteckt wird.
• Wenn ca. 10 Sekunden kein Tastendruck erfolgt.
• Wenn das Programm beendet ist. Es ertönen drei Signale.
• Wenn Sie die Taste ca. 2 Sekunden gedrück halten.

Tastenfunktionen

Bei den Tasten am Gerät handelt es sich um Touch-Tasten. Berühren Sie die Tasten weniger mit einem Finger, um die Funktion auszuführen. jeder Tastendruck wird mit einem Signalton bestätigt.

• Mit der Taste verlassen Sie den Standby-Betrieb. Die Beleuchtung schaltet sich ein und das Gerät ist mit

dem Programm 念 ,Eiszubereitung" auf 1 Stunde voreingestellt.

• Mit der Taste wahlen Sie ein Programm aus. Die jeweilige Kontrollleuche zeigt an, welche Programm ausgewähl ist.
• Mit den Tasten und konnen Sie eine Betriebszeit zwischen 5 - 120 Minuten einstellen. Wenn sie die Tasten gedrück halten, startet ein Schnellauf. Wahrend des Betriebs kann die Betriebszeit nicht verändert werden.
• Mit der Taste Ronnen Sie die Programme starten.
• Sie können ein Programm mit der Taste für maximal 3 Minuten unterbrechen. Bei der Eiszubereitung kühlt der Kompressor für 3 Minuten weiter. Drücken Sie die Taste erneut, um das Programm fortzusetzen. Falls Sie das Programm nicht innerhalb von 3 Minuten fortsetzen, horen Sie 1 Signalton. Das Gerät schaltet sich in den Standby-Betrieb.
• Mochtgen Sie ein Programm abbrechen, halten Sie die Taste für ca. 2 Sekunden gedrückt.
• Warten Sie mindestens 5 Minuten, bevor Sie das Gerät erneut einschalten, damit sich der Druck im Kältemittelkreislauf entspannen kann.

Zubereitungszeit

Die Zubereitungszeit des Eises variiert. Sie ist abhängig von:

• der Rezeptur,
• der Temperatur der Mischung,
• der Umgebungstemperatur,

• der gewünschten Konsistenz.

• Lassen Sie das Gerät nicht unbeobachtet während des Betriebes. Prüfen Sie bei der Eiszubereitung permanent die Konsistenz der Masse.
  Die Eismasse darf nicht zu dunnflüssig und nicht zu dickflüssig sein.

Schutzfunktionen bei der Eiszubereitung

• Wenn das Ruhrwerkzeug während des Betriebs aufgrund zu fest gewordener Eismasse stehen bleibt, blockiert der Motor.

• Schalten Sie das Gerät sofort aus. Ziehen Sie den Netzstecker.

• Entnehmen Sie das Eis.

• Sie können nach einer Eiszubereitung sofort einen weiteren Vorgang starten. Zum Schutz schaltet sich der Kompressor erst nach ca. 5 Minuten ein.

• Haben Sie mehrere Eiscremes hintereinander zubereitet, können ein Überhitzungsschutz aktiviert werden. Der Kompressor schaltet sich nicht ein. Lassen Sie das Gerät ca. 30 Minuten abkühlen, bevor Sie erneut starten.

Vorbereitung für die Eiszubereitung

1. Beachten Sie, dass der Eisbehälter vollständig trocken ist, bevor Sie diesen einsetzen. Stellen Sie den Eisbehälter in die Mulde des Basisgerätes. Achten Sie damit auf die Aussparungen.
2. Setzen Sie das Ruhwerkzeug in den Eisbehälter.

3. Füllen Sie die gewündsten Zutaten in den Eisbehälter.

4. Füllen Sie nicht mehr als 750 ml in den Eisbehälter!

5. Verwenden Sie Zutaten, die eine Kühlschranktemperatur von 6 - 8 °C haben.
   Die Zutaten dürfen nicht gefroren sein. Dies konnte zu einer Blockade des Motors führen.
6. Wenn Sie Fruchtweis zubereiten möhen, verwenden Sie nur weiche, Kernlose Früchte, die Sie vorher zerdrückt (puriert) haben. Sie können auch Fruchtsäfte zufugen.
7. Wenn Sie das Eis mit festen Fruchtstücken, Nüssen, Krokan oder Alkohol verfeinern möchten, fugen Sie diese Zutaten erst zum Ende der Gefrierzeit zu.
8. Alkohol hemmt den Gefrierprozess.
9. Füllen Sie die purierten Früchte und / oder den Alkohol in die Nachfüllöffnung ein.

Bedienung des Gerätes

1. Setzen Sie den Deckel auf das Gerät. Setzen Sie diesen so auf, dass das Symbol ▲am Deckel auf das Symbol □ am Basisgerät zeigt. Drehen Sie den Deckel in Richtung bis er einrastet.
2. Setzen Sie den Motor für das Ruhrwerkzeug auf. Achten Sie darauf, dass die Antriebswelle des Motors im Ruhrwerkzeug platziert ist. Dieser muss hörbar einrasten.
3. Achten Sie darauf, dass die Nachfüllöffnung geschlossen ist.
4. Stecken Sie den Netzstecker in die Steckdose.
5. Verlassen Sie den Standby-Betrieb mit der Taste
6. Wahlen Sie mit der Taste das gewünschte Programm:

Einstellung	Funktion

1. Stellen Sie mit den Tasten und die Betriebszeit ein.
2. Bestätigen Sie ihre Eingabe mit der Taste®. Das Programm startet.
3. Nach Ablauf der Zeit horen Sie 3 Signtöne. Im Display erscheint den Sie das Programm gewählt, kühlt der Kompressor für weitere 10 Minuten. Zusätzlich leuchtet die Kontrollleuchte

Eis entnehmen

1. Schalten Sie das Gerät aus, indem Sie die Taste für ca. 2 Sekunden gedrück halten. Das Gerät schaltet in den Standby-Betrieb.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Entfernen Sie den Motor für das Ruhwerkzeug. Drücken Sie dazu die Tasten am Motor undziehen Sie diesen nach oben ab.
4. Drehen Sie den Deckel in Richtung
5. Entnehmen Sie den Eisbehälter und das Ruhwerkzeug.

WARNING: Verbrennungsgefahr durch Kältel Schützen Sie ihre Hande mit Handschuhen, wenn Sie den Eisbehalter berühren.

• Entnehmen Sie die Eiscreme mit dem beiliegenden Eisportionierer oder mit einem Löffel aus Silikon oder Holz aus dem Behälter. Benutzten Sie keinen Löffel aus Metall, um die Beschichtung im Behälter nicht zu zerkratzen.

• Füllen Sie das Eis in einen vorgekühnten Behälter mit Deckel.

• Das Eis schmeckt frisch am besten.

• Sollte das Eis nicht für den direkten Verzehr gedacht sein, so empfehlen wir, das fertige Eis in einem Gefrierschrank noch weiter zu kühlen.
• Aufgetautes oder angetautes Eis nicht wieder ein-frieren!

Rezepte für die Eiszubereitung

• Bei der Zubereitung der Eismischung beachten Sieitte die Hinweise im Kapitel „Vorbereitungen für die Eiszubereitung".
  Die in den Rezepten angegebenen Mengen sind nur Richtwerte. Probieren Sie ihre individuelle Mischung aus.
• Mochtien Sie die Mengen auf max. 750 ml erhöhen, passen Sie die Zutaten im richtigen Verhältnis an. Die Zubereitungszeit verlangert sich entsprechend.
• Weitere Rezepte finden Sie in Kochbuchern oder im Internet.

Vanilleeis

(Ergibt ca. 5 Portionen)

Vanille-Extrakt 1-2 Teelöffel

Vollmilch 250ml

Sahne 375ml

Zucker 125g

• Verruhren Sie alle Zutaten in einer Schüssel mit einem Handmixer bis der Zucker aufgelost ist. Fullen Sie die gekühnte Eismischung in den Eisbehälter.
  Zubereitungszeit im Eiscreme-Maker: ca. 30 - 40 Minuten

Schokoladeneis

(Ergibt ca. 4 Portionen)

Vanille-Extrakt 1 Teelöffel

Vollmilch 200 ml

Sahne 200 ml

Zucker 100g

Tafel Schokolade,

bitter oder halbbitter 185 g, inkleinen Stucken

Vollmilch und Sahne mit Schokolade und Zucker aufkochen. Mit einem Mixer verruhren, der für kein Speisen verwendet werden kann. Die Eismischung abkühlen lasen und 24 Stunden im Kühlschrank kalt stellen. Bevor Sie die gekühnte Eismischung in den Eisbehälter fällen, rühren Sie sie noch einmal um.
Zubereitungszeit im Eiscreme-Maker: ca. 20 - 30 Minuten

Erdbeereis

(Ergibt ca. 4 Portionen)

Erdbeeren, frisch, reif,

in Scheiben geschritten 180g

Zitronensaat, frisch gepresst 1 Essloffel

Vanille-Extrakt 1 Teelöffel

Vollmilch 180 ml

Sahne 180 ml

Zucker 90g

• Mischen Sie die Erdbeeren mit dem Zitronensaat und ca. 60g Zucker. Lassen Sie die Mischung 2 Stunden ruhen, damit sich Saft bildet.

• Rühren Sie den restlichen Zucker unter die Milch mit einem Handmixer auf kleinster Geschwindigkeitsstufe, bis der Zucker aufgelöst ist.

• Ruhren Sie die Sahne, den Saft der Erdbeeren und den Vanille-Extrakt in die Milch.
• Füllen Sie die gekühnte Eismischung in den Eisbehälter.
  Zubereitungszeit im Eiscreme-Maker: ca. 30 - 40 Minuten
• Fügen Sie die Erdbeeren in den letzten 10 Minuten des Gefriervorgangs zu.

Sorbet-Grundrezept

Fruchtsaft / Früchte, puriert 600 ml

Zucker (je nach Obstorte) 75g

Eiwei 1 Essloffel

• Verruhren Sie alle Zutaten in einer Schüssel mit einem Handmixer bis der Zucker aufgelost ist. Fullen Sie die gekühnte Eismischung in den Eisbehälter.
  Zubereitungszeit im Eiscreme-Maker: ca. 30 - 40 Minuten
  Zum Verfeinern kann am Ende des Gefriervorgangs 1 Essloffel Likor, Cognac, Himbeergeist oder Ahnliches zugegeben werden.
• Sorbet sollte relativ zügig verzehrt werden, damit es nicht wieder flüssig wird.

Reinigung

WARNING:

• Schalten Sie das Gerät vor der Reinigung immer aus undziehen Sie den Netzstecker aus der Steckdose.
• Tauchen Sie das Gerät nicht in Wasser! Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu-ernde Gegenstände.
• Benutzten Sie keine scharfen oder scheuernden Reinigungsmittel.
• Verwenden Sie keine Chemikalien, Säuren, Benzin oder Öl.

• Der Behälter, das Ruhwerkzeug und der Deckel sind nicht zur Reinigung in der Spulmaschine geeignet. Unter Einwirkung von Hitze und scharfen Reinigern konnten sie sich verziehen oder verfürben.

• Den Behälter, das Rührwerkzeug und den Deckel konnen Sie im warmen Spülwasser unter Zusammen von etwas Handspülmittel reinigen. Trocknen Sie danach das Zubehör gut ab.

• Reinigen Sie das Basisgerät und die Mulde mit einem feuchten Tuch.

Störungsbehebung

Störung Mögliche Ursache Abhilfe
Das Gerät ist ohne Funktion. Das Gerät hat keine Stromversorgung.	Die Steckdose mit einem anderen Gerät überprüfen und den Netzstecker richtig einsetzen.
Das Gerät ist im Standby-Betrieb, obwohl die Eiszubereitung noch nicht beendet war.	Die Stromversorgung wurde unterbrochen.	Starten Sie das Programm für die restliche Zeit erneut.
Der Kompressor macht anormale Gerasche.	Die Spannung ist zu gering. Schalte	Sie das Gerät aus und prüfen Sie die Netzspannung.
Das Rührwerkzeug stoppt während des Programms.	Das Eis ist zu hart. Blockade des Motors (Schutzfunktion).	Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose. Entnehmen Sie das Eis.
Der Kompressor schaltet sich nicht ein.	Der Überhitzungsschutz ist aktiviert.	Lassen Sie das Gerät ca. 30 Minuten abkühlen, bevor Sie erneut starten.

Technische Daten

Model: ICM 3784
Spanningsversorgung: 220 - 240 V~, 50 Hz
Leistungsaufnahme: 110 W
Kätemittel: R600a / 13 g
Isolationsblähgas: C₅H₁₀
Fassungsvermögen max: 1200 ml
Max. Fülmerge für die Eiszubereitung: 750 ml
Schutzklasse: I
Nettogewicht: ca. 7,15 kg
Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungskungen vorbehalten.

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neusten Sicherheitstechnischen Vorschriften gebaut.

Entsorgung

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dont ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen. Ihr Handler und Vertragspartner ist entsprechens zur kostenfreien Rücknahme des Altgerätes verpflichtet.
