EWB 3785 - Küchengerät CLATRONIC - Kostenlose Bedienungsanleitung

Produkttyp	Eiswürfelmaschine
Marke	Clatronic
Modell	EWB 3785
Nettogewicht	7,1 kg
Stromversorgung	220–240 V~, 50 Hz, 0,8 A
Eisproduktion	6,5–10 kg / 24 Stunden
Wassertankkapazität	Ca. 1,5 Liter
Verfügbare Eiswürfelgrößen	Klein (SMALL) und Groß (LARGE)
Kältemittel	R600a (Isobutan), 28 g
Schutzklasse	I
Klimaklasse	SN/N/ST/T
Hauptfunktionen	Eisproduktion, Selbstreinigung, Bereitschaftsmodus, Größenauswahl, Anzeigen ICE FULL und ADD WATER
Reinigung und Pflege	Selbstreinigung (15 Min.), manuelle Reinigung des Behälters und Gehäuses, Ablassen von Restwasser
Sicherheit	Verwendung eines brennbaren Kältemittels (R600a), Vorsichtsmaßnahmen gegen Zündquellen, nicht mehr als 45° neigen
Lieferumfang	1 Eiswürfelmaschine, 1 Eisschaufel, 1 Ersatzabdeckung für Ablauf, 1 Tragegriff
Energieverbrauch im Bereitschaftsmodus	Niedrig (automatischer Energiesparmodus)
Dauer eines Eiszyklus	8 bis 10 Minuten
Empfohlene Wassertemperatur	7 °C bis 20 °C
Empfohlene Umgebungstemperatur	16 °C bis 25 °C

Häufig gestellte Fragen - EWB 3785 CLATRONIC

Wie mache ich Eiswürfel mit dem Clatronic EWB 3785?

Stellen Sie sicher, dass der Ablassstopfen fest verschlossen ist. Öffnen Sie den Deckel, entnehmen Sie den Eisbehälter und füllen Sie den Wassertank bis zur MAX-Markierung mit Trinkwasser. Setzen Sie den Behälter wieder ein, schließen Sie den Deckel, wählen Sie mit der Taste ≡ die Größe (klein oder groß) und drücken Sie dann die Taste ⏻ zum Starten. Die ersten Eiswürfel sollten aus hygienischen Gründen nicht verzehrt werden.

Was tun, wenn die ICE FULL-Anzeige blinkt?

Die ICE FULL-Anzeige signalisiert, dass der Eisbehälter voll ist. Das Gerät stoppt die Produktion automatisch. Öffnen Sie den Deckel und entnehmen Sie die Eiswürfel mit der mitgelieferten Schaufel. Nach dem Leeren des Behälters erlischt die Anzeige und die Produktion wird nach einigen Augenblicken wieder aufgenommen.

Was tun, wenn die ADD WATER-Anzeige leuchtet?

Die ADD WATER-Anzeige bedeutet, dass nicht genug Wasser im Tank ist. Öffnen Sie den Deckel, überprüfen Sie den Wasserstand und füllen Sie bis zur MAX-Markierung mit Trinkwasser auf. Schließen Sie den Deckel und drücken Sie die Taste ⏻, um die Produktion neu zu starten. Die Anzeige erlischt.

Wie reinige ich die Eiswürfelmaschine?

Trennen Sie das Gerät vom Netz. Nutzen Sie den Selbstreinigungsmodus, indem Sie im Bereitschaftsmodus die Taste ≡ 5 Sekunden lang drücken: Die CLEAN-Anzeige leuchtet auf und der Zyklus dauert 15 Minuten. Für die manuelle Reinigung reinigen Sie den Eisbehälter mit warmem Wasser und Spülmittel und wischen Sie Gehäuse und Innenraum mit einem feuchten Tuch und einer verdünnten Essiglösung ab.

Warum sind die ersten Eiswürfel klein?

Es ist normal, dass die ersten Eiswürfel aufgrund der Wasser- oder Umgebungstemperatur kleiner sind. Die folgenden Zyklen produzieren Eiswürfel in der gewählten Größe. Sie können auch die Größe LARGE wählen, um größere Eiswürfel zu erhalten.

Wie wähle ich die Größe der Eiswürfel?

Drücken Sie die Taste ≡, um zwischen den Größen SMALL (klein) und LARGE (groß) zu wechseln. Die entsprechende Anzeige leuchtet auf. Die gewählte Größe gilt für den aktuellen Zyklus.

Das Gerät produziert keine Eiswürfel, was tun?

Überprüfen Sie die Stromversorgung, den Wasserstand (ADD WATER-Anzeige) und ob der Behälter voll ist (ICE FULL-Anzeige). Wenn der Kompressor laut ist, könnte die Stromversorgung zu schwach sein. Wenn nichts funktioniert, wenden Sie sich an den Kundendienst, da der Kältekreis defekt sein könnte.

Wie lagere ich das Gerät bei längerem Nichtgebrauch?

Entleeren Sie den Wassertank, indem Sie den Ablassstopfen unten entfernen. Reinigen und trocknen Sie das Gerät. Bewahren Sie es in der Originalverpackung an einem trockenen, gut belüfteten Ort außerhalb der Reichweite von Kindern auf.

Wie hoch ist der Energieverbrauch im Bereitschaftsmodus?

Das Gerät schaltet automatisch in den Bereitschaftsmodus, wenn der Behälter voll ist oder nach einer Inaktivität. Im Bereitschaftsmodus ist der Verbrauch sehr gering, was Energiesparen ermöglicht. Die POWER-Anzeige blinkt dann.

Kann ich heißes Wasser für die Eiswürfelherstellung verwenden?

Es wird empfohlen, Wasser zwischen 7 °C und 20 °C zu verwenden. Zu heißes Wasser (über 20 °C) kann zu kleineren Eiswürfeln oder weniger effizientem Betrieb führen. Für klare Eiswürfel verwenden Sie zuvor abgekochtes kaltes Wasser.

BEDIENUNGSANLEITUNG EWB 3785 CLATRONIC

Übersicht der Bedienelemente

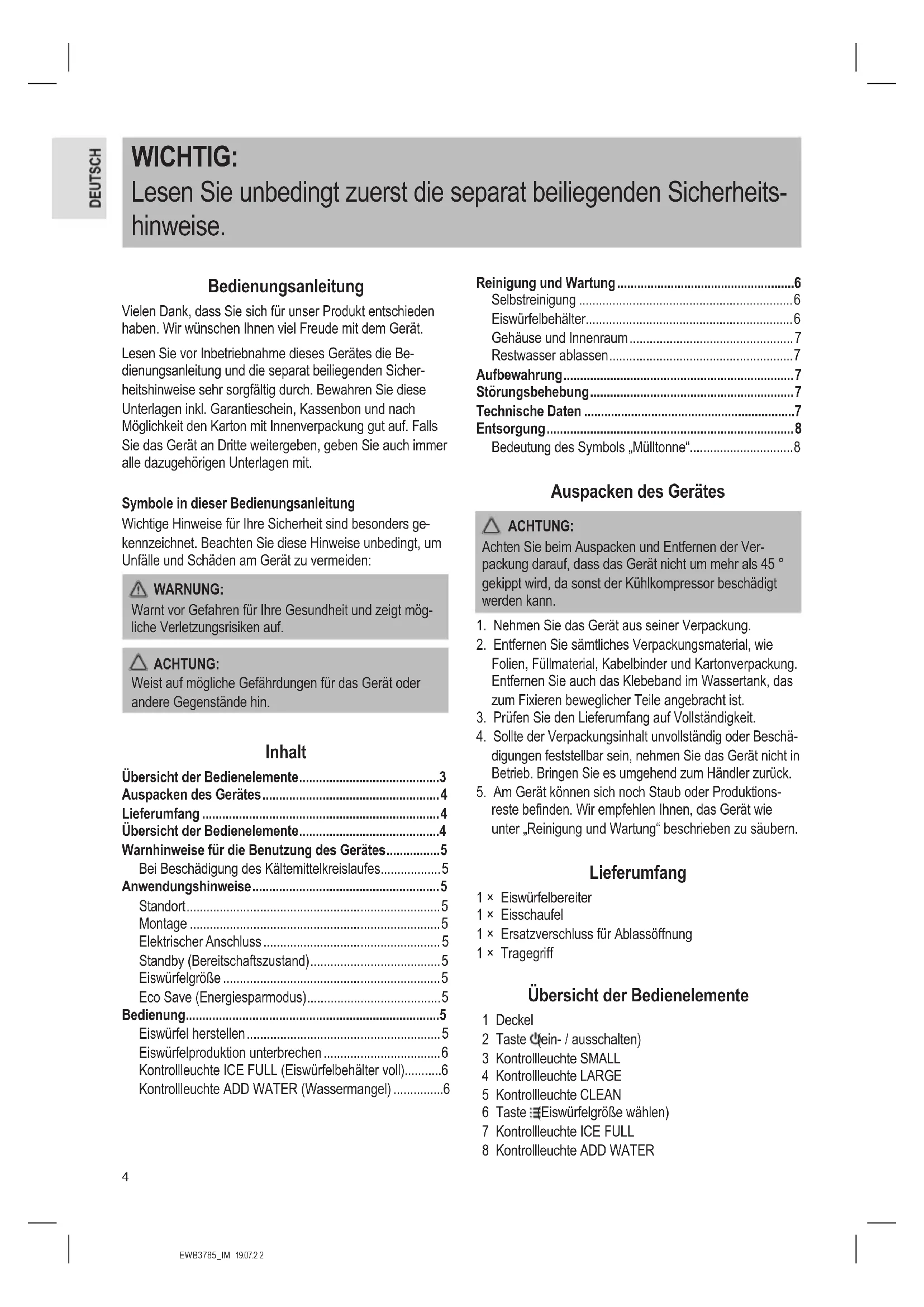

Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits-hinweise.

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung und die separat beiliegenden Sicherheitshinweise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehörigen Unterlagen mit.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

Inhalt

Übersicht der Bedienelemente....3

Auspacken des Gerätes....4

Lieferumfang 4

Übersicht der Bedienelemente....4

Warnhinweise für die Benutzung des Gerätes......5

Bei Beschädigung des Kältemittelkreislaufes......5

Anwendungshinweise....5

Standort....5

Montage 5

Elektrischer Anschluss 5

Standby (Bereitschaftszustand)......5

Eiswürfelgröße 5

Eco Save (Energiesparmodus)....5

Bedienung....5

Eiswürfel herstellen....5

Eiswürfelproduktion unterbrechen 6

Kontrollleuchte ICE FULL (Eiswürfelbehälter voll)......6

Kontrollleuchte ADD WATER (Wassermangel)......6

Reinigung und Wartung......6

Selbstreinigung 6

Eiswürfelbehälter....6

Gehäuse und Innenraum....7

Restwasser ablassen....7

Aufbewahrung....7

Störungsbehebung....7

Technische Daten 7

Entsorgung....8

Bedeutung des Symbols „Mülltonne“......8

Auspacken des Gerätes

ACHTUNG:

Achten Sie beim Auspacken und Entfernen der Verpackung darauf, dass das Gerät nicht um mehr als 45° gekippt wird, da sonst der Kühlkompressor beschädigt werden kann.

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelbinder und Kartonverpackung. Entfernen Sie auch das Klebeband im Wassertank, das zum Fixieren beweglicher Teile angebracht ist.
3. Prüfen Sie den Lieferumfang auf Vollständigkeit.
4. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.
5. Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern.

Lieferumfang

1 × Eiswürfelbereiter
1 × Eisschaufel
1 × Ersatzverschluss für Ablassöffnung
1 × Tragegriff

Übersicht der Bedienelemente

1 Deckel
2 Taste (ein-/ausschalten)
3 Kontrollleuchte SMALL
4 Kontrollleuchte LARGE
5 Kontrollleuchte CLEAN
6 Taste : (Eiswürfelgröße wählen)
7 Kontrollleuchte ICE FULL
8 Kontrollleuchte ADD WATER

9 Kontrollleuchte POWER
10 Gefriereinheit
11 Luftauslass
12 Gehäuse
14 Eiswürfel-Schieber
15 Tragegriff
16 Lufteinlass
17 Restwasser-Ablassöffnung
18 Eiswürfelbehälter
19 Eisschaufel

13 Wassertank (im Inneren des Gerätes)

Warnhinweise für die Benutzung des Gerätes

WARNUNG:

• Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, welches brennbar ist. Achten Sie beim Transport und Aufstellen des Gerätes darauf, dass das Gerät nicht herunter fällt. Der Kältemittelkreislauf darf nicht beschädigt werden.
• Wenn Sie das Gerät am Griff transportieren, tragen Sie es immer gerade und mit beiden Händen, um ein Verkanten des Griffes zu vermeiden.

ACHTUNG:

Halten Sie unbedingt die Wartezeit von 2 Stunden, bei Erstinbetriebnahme oder nach Transport ein, damit sich das Kältemittel absenken kann. Andernfalls würde der Kühlkompressor beschädigt werden.

Bei Beschädigung des Kältemittelkreislaufes

• Offenes Feuer und Zündquellen unbedingt vermeiden.
• Den Netzstecker des Gerätes ziehen.
• Den Raum, in dem das Gerät steht, durchlüften.

Anwendungshinweise

Standort

• Stellen Sie das Gerät auf eine stabile, waagerechte, wasserresistente und ebene Fläche. Halten Sie einen Abstand von mindestens 15 cm zu Wänden oder Gegenständen.
• Stellen Sie das Gerät nicht auf oder in unmittelbarer Nähe von Wärmequellen wie z. B. Öfen, Heizkörpern etc.

Montage

Montieren Sie den Tragegriff, indem Sie die Enden in die Löcher des Gehäuses einsetzen. Achten Sie auf einen festen Sitz.

- Beachten Sie: Wenn der Tragegriff einmal montiert ist, kann dieser nicht mehr demontiert werden!

Elektrischer Anschluss

1. Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.
2. Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose an.

Standby (Bereitschaftszustand)

• Die Kontrollleuchte POWER blinkt.
• Die zuletzt eingestellte Eiswürfelgröße leuchtet.

Eiswürfelgröße

Sie haben die Möglichkeit zwischen 2 Größen zu wählen:

• klein (SMALL)
• groß (LARGE)

Eco Save (Energiesparmodus)

Das Gerät schaltet sich in den Standby-Betrieb, wenn der Eiswürfelbehälter voll ist.

Sie profitieren von der erhöhten Sicherheit und einem geringeren Stromverbrauch.

Bedienung

Bei Erstinbetriebnahme oder wenn Sie das Gerät längere Zeit nicht benutzt haben, reinigen Sie das Gerät wie im Kapitel „Reinigung und Wartung“ beschrieben.

Eiswürfel herstellen

1. Stellen Sie sicher, dass der Verschluss des Wassertanks an der Unterseite des Gerätes fest verschlossen ist.
2. Öffnen Sie den Deckel und nehmen Sie den Eiswürfelbehälter heraus.
3. Am Boden des Wassertanks befindet sich ein Filter. Achten Sie darauf, dass dieser fest eingesetzt ist.

4. Füllen Sie den Behälter mit Wasser höchstens bis zur MAX-Markierung. Verwenden Sie ausschließlich Trinkwasser zum Herstellen von Eiswürfeln.

5. Die besten Ergebnisse erzielen Sie bei einer Wasser-temperatur zwischen 7 °C und 20 °C sowie bei einer Umgebungstemperatur zwischen 16 °C und 25 °C.

6. Möchten Sie klar aussehende Eiswürfel, verwenden Sie zuvor abgekochtes und abgekühltes Trinkwasser.

7. Setzen Sie nun den Eiswürfelbehälter wieder ein und schließen Sie den Deckel.

8. Wählen Sie mit der Taste: die gewünschte Eiswürfelgröße. Die entsprechende Kontrollleuchte leuchtet.

9. Drücken Sie die Taste um die Eiswürfelproduktion zu starten.

- Die Eiswürfel des ersten Produktionszyklus sollten aus hygienischen Gründen nicht verwendet werden.

- In Abhängigkeit von der Wasser-/ und Umgebungstemperatur fallen die ersten Eiswürfel kleiner aus. Erst

bei den folgenden Zyklen erreichen die Eiswürfel eine größere Größe.

- Aufgrund des schnellen Gefriervorgangs können die Eiswürfel „milchig“ aussehen. Dabei handelt es sich um aufgefangene Luft im Wasser. Dies beeinflusst nicht die Qualität der Eiswürfel.

1. Halten Sie den Deckel während der Eiswürfelproduktion geschlossen. Ein Zyklus der Eiswürfelherstellung dauert zwischen 8 und 10 Minuten.

Eiswürfelproduktion unterbrechen

Drücken Sie die Taste ☐, um die Eiswürfelproduktion zu stoppen.

- Bei manueller Unterbrechung des Betriebs wird nicht benötigtes Wasser in den Wassertank zurück transportiert. Erst danach stoppt das Gerät. Halbfertige Eiswürfel bleiben an den Kühlstangen hängen. Sobald sie etwas angetaut sind, lösen sie sich und fallen in den Eiswürfelbehälter.

Kontrollleuchte ICE FULL (Eiswürfelbehälter voll)

Sobald der Eiswürfelbehälter voll ist, wird die Produktion durch den Temperatur-Sensor gestoppt.

Die Kontrollleuchte ICE FULL blinkt. Das Gerät schaltet in den Standby-Betrieb.

• Entnehmen Sie die Eiswürfel. Verwenden Sie ggf. die beigelegte Eisschaufel. Beim Entnehmen des Eiswürfelbehälters tropft etwas Wasser durch die Löcher am Boden.
• Nachdem die Kontrollleuchte ICE FULL erlischt, startet nach einiger Zeit die Eiswürfelproduktion wieder automatisch.

Kontrollleuchte ADD WATER (Wassermangel)

Die Kontrollleuchte zeigt an, wenn sich zu wenig Wasser im Wassertank befindet. Die Eiswürfelproduktion wird automatisch unterbrochen.

1. Öffnen Sie den Deckel.
2. Entleeren Sie den Eiswürfelbehälter.
3. Füllen Sie Trinkwasser, wie unter „Eiswürfel herstellen“ beschrieben, nach. Da sich noch Restwasser im Gerät befinden kann, beachten Sie die MAX-Markierung im Wassertank.
4. Setzen Sie nun den Eiswürfelbehälter wieder ein und schließen Sie den Deckel.
5. Drücken Sie die Taste, um die Eiswürfelproduktion wieder aufzunehmen. Die Kontrollleuchte ADD WATER erlischt.

Reinigung und Wartung

WARNUNG:

• Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker.
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Verwenden Sie keine Chemikalien, Säuren, Benzin oder Öl.

- Wechseln Sie das Wasser im Wasserbehälter, aus hygienischen Gründen, alle 24 Stunden aus.

- Entnehmen Sie nach dem Gebrauch den Eiswürfelbehälter. Wenn der Wassertank offen bleibt, können sich keine Pilzkulturen oder Bakterien bilden.

Selbstreinigung

1. Befüllen Sie den Wassertank bis zur MAX-Markierung mit Wasser.
2. Halten Sie im Standby-Betrieb die Taste ca. 5 Sekunden gedrückt. Das Gerät schaltet in den Selbstreinigungsmodus, und die Kontrollleuchte CLEAN leuchtet.
3. Nach 15 Minuten schaltet das Gerät wieder in den Standby-Betrieb und die Kontrollleuchte POWER blinkt.

Eiswürfelbehälter

Entnehmen Sie den Eiswürfelbehälter. Reinigen Sie diesen im warmen Spülwasser unter Zusatz von etwas Handspülmittel. Spülen Sie mit klarem Wasser nach.

Gehäuse und Innenraum

• Reinigen Sie das Gehäuse und das Innere des Gerätes mit einem feuchten Tuch.
• Verwenden Sie eine verdünnte Lösung aus Essig und Wasser.

Restwasser ablassen

Wird das Gerät für eine längere Zeit nicht gebraucht, lassen Sie das Restwasser ab. Stellen Sie das Gerät an eine Tischkante. Halten Sie eine Schüssel unter die Restwasser-Ablassöffnung.

• Ziehen Sie den Verschluss am Boden heraus.
• Nachdem das Restwasser abgeflossen ist, setzen Sie den Verschluss wieder in die Öffnung.

Aufbewahrung

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.

Störungsbehebung

Problem Mögliche Ursache Lösung
Das Gerät ist ohne Funktion.	Das Gerät hat keine Stromversorgung.	Überprüfen Sie die Steckdose mit einem anderen Gerät.
		Setzen Sie den Netzstecker richtig ein.
		Kontrollieren Sie die Haussicherung.
	Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann.
Der Kompressor macht abnormale Geräusche.	Die Spannung ist zu gering. Schalten	Sie das Gerät aus und prüfen Sie die Netzspannung.
Kontrollleuchte ADD WATER blinkt.	Wassermangel. Füllen Sie Wasser nach wie im Kapitel „Bedienung“ ⇒ „Eiswürfel herstellen“ beschrieben.
Kontrollleuchte ICE FULL blinkt.	Der Eiswürfelbehälter ist voll. Entleeren Sie den Eiswürfelbehälter.
Die Eiswürfel sind zu klein.	Die Umgebungstemperatur ist zu hoch.	Stellen Sie das Gerät an einen kühleren Ort. Sorgen Sie für eine ausreichende Luftzirkulation um das Gerät.
	Die Wassertemperatur ist zu hoch.	Stoppen Sie die Eiswürfelproduktion. Lassen Sie etwas Wasser ab und füllen Sie kaltes Wasser (max. 20 °C) nach.
	Eiswürfelgröße falsch ausgewählt.	Wählen Sie mit der Taste ≡ die Eiswürfelgröße LARGE aus.
	Bei den ersten Zyklen sind kleinere Eiswürfel normal.
Die Eiswürfel sind zu groß und kleben zusammen.	Die Wassertemperatur oder die Umgebungstemperatur ist zu niedrig.	Stoppen Sie die Eiswürfelproduktion. Lassen Sie etwas Wasser ab und füllen Sie lauwarmes Wasser (max. 35 °C) nach.
Das Gerät ist in Betrieb, produziert aber keine Eiswürfel.	Verstopfung der Kältemittelleitung.	Wenden Sie sich an unseren Service oder an einen Fachmann.
	Kältemittelleck.

Technische Daten

Modell: EWB 3785
Spannungsversorgung: 220–240 V\~, 50 Hz
Leistungsaufnahme: 0,8 A
Eiswürfelkapazität: 6,5–10 kg / 24 Std.
Wasserbehälterkapazität: ......ca. 1,5 Liter
Kältemittel: R600a / 28 g
Isolationsblähgas: C5H10 (Cyclopentan)
Schutzklasse:......I
Klimaklasse: SN/N/ST/T
Nettogewicht: ......ca. 7,1 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits-technischen Vorschriften gebaut.

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.
