Typ produktu	Przenośny projektor multimedialny
Marka	Overmax
Model	Multipic 2.4
Zasilanie	220-240 V~, 50/60 Hz (przez kabel zasilający)
Łączność	HDMI, VGA, AV, USB-A, Mini-Jack (wyjście audio), wbudowane Wi-Fi
Główne funkcje	Wyświetlanie obrazów, odtwarzanie multimediów (USB), bezprzewodowe mirrorowanie (Miracast / iOS Cast), korekcja trapezowa, ręczne ustawianie ostrości
Rozdzielczość natywna	Nieokreślona (szacunkowo: 800x480 lub podobna)
Jasność	Nieokreślona (szacunkowo: 150-300 lumenów)
Kontrast	Nieokreślony (szacunkowo: 1000:1)
Tryby wyświetlania	Standardowy, Delikatny, Żywy
Proporcje ekranu	4:3, 16:9
Obsługiwane formaty audio/wideo	Pliki multimedialne przez USB (filmy, muzyka, zdjęcia, tekst)
Wymiary (ok.)	Ok. 25 x 20 x 10 cm
Waga (ok.)	Ok. 1,5 kg
Bezpieczeństwo	Nie patrzeć w obiektyw podczas pracy, nie blokować otworów wentylacyjnych, unikać kontaktu z płynami
Konserwacja i czyszczenie	Czyścić zewnętrzną obudowę miękką, suchą szmatką; przechowywać w suchym i czystym miejscu
Części zamienne i naprawialność	Pilot i kabel zasilający w zestawie; nie naprawiać samodzielnie, skontaktować się ze sprzedawcą lub producentem
Informacje ogólne	Zgodny z dyrektywami UE; recykling poprzez selektywną zbiórkę (WEEE)

Często zadawane pytania - Multipic 2.4 Overmax

Jak podłączyć projektor do Wi‑Fi?

Przejdź do Ustawienia > Sieć > Wi‑Fi > Skanuj. Wybierz swoją sieć, wprowadź hasło za pomocą klawiatury wirtualnej, a następnie potwierdź.

Jak wyświetlić ekran smartfona z Androidem przez Miracast?

Na projektorze wybierz Miracast w menu głównym. Na telefonie włącz Wi‑Fi, a następnie poszukaj opcji 'Miracast' lub 'duplikowanie ekranu' w ustawieniach. Wybierz urządzenie o nazwie ZYCast.

Jak skorygować zniekształcony obraz (efekt trapezu)?

Użyj przycisku korekcji trapezowej znajdującego się w pobliżu obiektywu (przycisk (3) na schemacie). Obracaj go, aż obraz będzie prostokątny.

Jak zmienić język menu?

Przejdź do Ustawienia > Zaawansowane > Język. Użyj strzałek lewo/prawo, aby wybrać żądany język, a następnie naciśnij EXIT.

Jak podłączyć pamięć USB do projektora?

Podłącz pamięć USB do portu USB-A z tyłu. Następnie w menu głównym wybierz Media. Będziesz mógł przeglądać pliki według kategorii (filmy, muzyka, zdjęcia, tekst).

Jak wybrać źródło wejścia (HDMI, VGA itp.)?

Naciśnij przycisk Źródło na pilocie lub na górnym panelu. Wybierz żądane wejście (HDMI, VGA, AV itp.) za pomocą strzałek i zatwierdź przyciskiem OK.

Jak ustawić ostrość obrazu?

Obróć pierścień ustawiania ostrości znajdujący się wokół obiektywu (przycisk (2) na schemacie), aż do uzyskania ostrego obrazu.

Co zrobić, jeśli projektor nie włącza się?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony do projektora i do działającego gniazdka elektrycznego. Spróbuj nacisnąć przycisk Wł./Wył. na pilocie lub na górnym panelu.

Jak wyczyścić obiektyw projektora?

Użyj miękkiej, suchej ściereczki (mikrofibry), aby delikatnie wytrzeć obiektyw. Nie używaj płynów ani środków ściernych.

Jak używać pilota?

Upewnij się, że pilot jest w dobrym stanie i żadna przeszkoda nie blokuje odbiornika podczerwieni z tyłu projektora. Wyceluj w projektor i naciskaj przyciski. Baterie są w zestawie.

INSTRUKCJA OBSŁUGI Multipic 2.4 Overmax

PL: Produkt zgodny z wymaganiami dyrektyw Unii Europejskiej.

Zgodnie z Dyrektywą 2012/19/UE, niniejszy produkt podlega zbiórce selektywnej. Produktu nie należy wyrzucać wraz z odpadami komunalnymi, gdyż może stanowić on zagrożenie dla środowiska i zdrowia ludzi. Zużyty produkt należy oddać do punktu recyklingu urządzeń elektrycznych i elektronicznych.

Dziękujemy za obdarzenie nas zaufaniem i wybranie marki Overmax.

Dzięki wykorzystaniu wysokiej jakości materiałów i nowoczesnych rozwiązań technologicznych oddajemy w Twoje ręce produkt idealny do codziennego użytkowania. Jesteśmy pewni, że dzięki ogromnej staranności wykonania spełni on Twoje wymagania. Przed użyciem produktu zapoznaj się dokładnie z poniższą instrukcją obsługi.

Jeśli masz jakiekolwiek uwagi lub pytania do zakupionego produktu, skontaktuj się z nami:

[e-mail]

Ważne informacje:

Przed rozpoczęciem korzystania z projektora należy przeczytać, a następnie postępować zgodnie z zaleceniami zawartymi w niniejszej instrukcji obsługi. Niepoprawna obsługa urządzenia może doprowadzić do porażenia prądem oraz zwiększyć ryzyko pożaru. Podczas używania oraz konserwacji projektora należy stosować się do poniższych instrukcji.

Uwaga:

1. Przed rozpoczęciem korzystania z produktu prosimy o uważne przeczytanie niniejszej instrukcji.
2. Aby zapewnić stabilne zasilanie urządzenia, należy użyć standardowego przewodu zasilającego, odpowiadającego lokalnym parametrom sieci zasilania.
3. Nie należy spoglądać w obiektyw urządzenia podczas jego pracy.

4. Gdy projektor jest włączony, należy uważać, by otwory wentylacyjne urządzenia nie były zasłonięte. Dlatego też nie należy umieszczać go na miękkich powierzchniach ani przykrywać materiałami.

5. Projektor nie jest wodoodporny, dlatego też nie należy umieszczać na nim, ani w jego pobliżu, naczyń z płynami, takich jak donice, wazy, fi liżanki itp.

6. Projektor należy przechowywać oraz używać w suchym i czystym miejscu.
7. Jeśli urządzenie nie będzie używane przez dłuższy czas należy je wyłączyć, a następnie odłączyć od źródła zasilania.
8. Podczas przenoszenia produktu należy zabezpieczyć go pianką oraz innymi materiałami, w które był on fabrycznie opakowany.
9. W przypadku uszkodzenia projektora nie należy samodzielnie go naprawiać. Usterkę należy zgłosić kontaktując się ze sprzedawcą produktu lub bezpośrednio z jego producentem.

Uwagi:

Podczas obsługi projektora należy ściśle przestrzegać zaleceń zawartych w niniejszej instrukcji. W przypadku wystąpienia jakichkolwiek rozbieżności pomiędzy informacjami zawartymi w instrukcji a rzeczywistymi cechami produktu, należy brać pod uwagę te ostatnie.

Wygląd

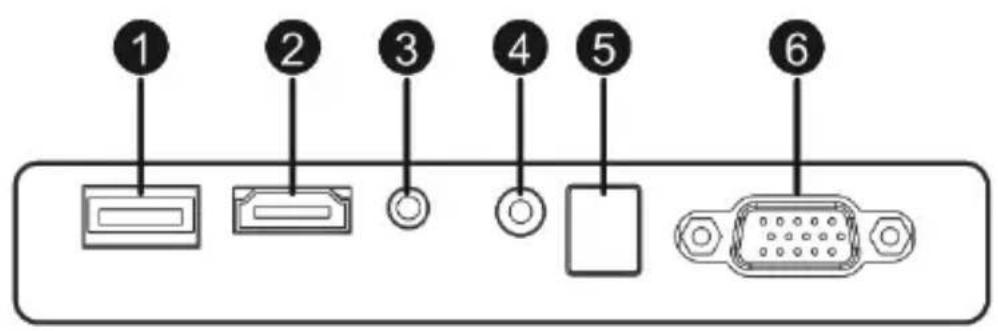

1. Panel tylni

1. Port USB-A (wejście).
2. Port HDMI (wejście)
3. Mini-Jack (wyjście audio)
4. Port AV (wejście)
5. Odbiornik sygnału IR (sygnału z pilota)
6. Port VGA (wejście)

PL

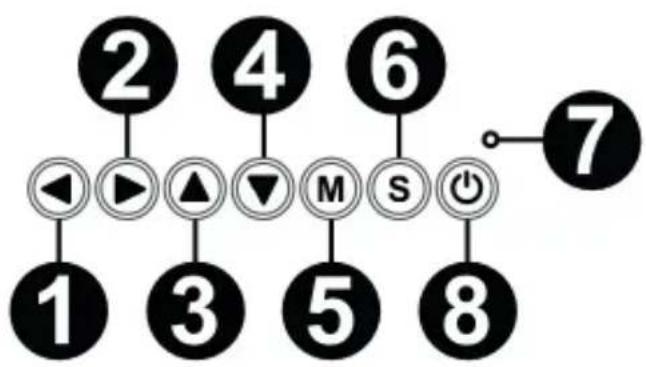

2. Panel górny

1. Przesuń w lewo
2. Przesuń w prawo
3. Przesuń w góre
4. Przesuń w dół
5. Przycisk menu / powrotu
6. Wybierz źródło sygnału video
7. Dioda stanu
8. Przycisk włącz/wyłącz


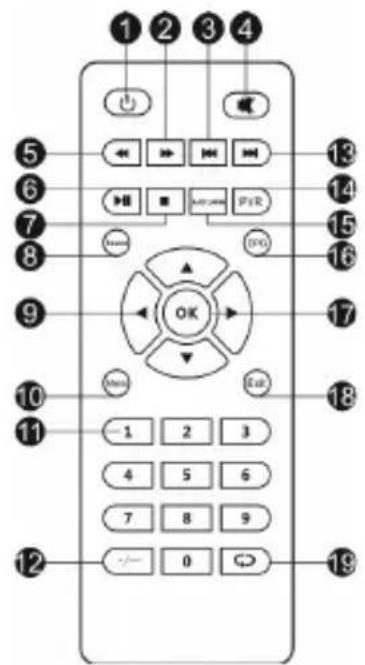

3. Pilot

1. Przycisk włączania/wyłączania
2. Do przodu
3. Poprzedni
4. Wycisz dźwięk
5. Przewiń do tyłu
6. Odtwarzaj / pauza
7. Stop
8. Wybierz źródło video
9. Kierunki poruszania się po menu
10. Przycisk menu opcji / powrotu
11. Klawiatura numeryczna
12. Edycja numerów
13. Następny
14. Funkcja PVR
15. Wybór języka ścieżki dźwiękowej

16. Przewodnik po progrmach

17. Przycisk potwierdzenia

18. Wyjście / wstecz
19. Przełączanie się pomiędzy wyborami

Obstuga urządzenia:

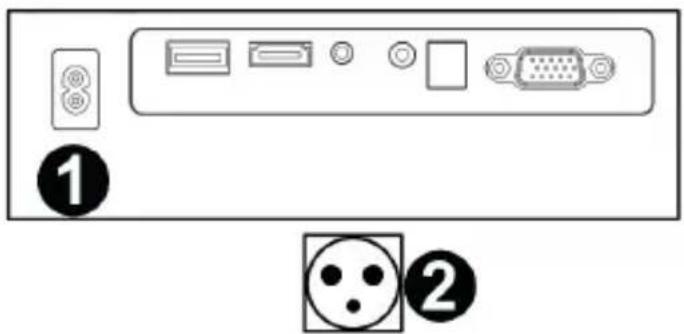

Podłącz jeden koniec przewodu zasilacza do projektora (1), a następnie drugą jego wtyczkę - do gniazdka sieci zasilania (2).

2. Włączanie i wyłączanie

Aby włączyć lub wyłączyć projektor naciśnij przycisk włączenia / wyłączenia na pilocie lub projektorze (3).

3. Regulacja ostrości i korekcja nachylenia ekranu

Umieść projektor tak, aby obiektyw pozostawał w pozycji prostopadłej względem ściany lub tablicy, na której ma być wyświetlany obraz. Po włączeniu urządzenia zostanie wyświetlone główne menu:

Aby poprawić ostrość wyświetlanego obrazu kręć pokrętłem ostrości (2) znajdującym się za soczewką (1), tak, aby obraz wyostrzył się.

Jeżeli obraz nie jest wyświetlany prostopadle, będzie on zniekształcony.

Obraz zniekształcony w kształcie trapezu (rysunek poniżej), można poprawić za pomocą pokrętła (3).

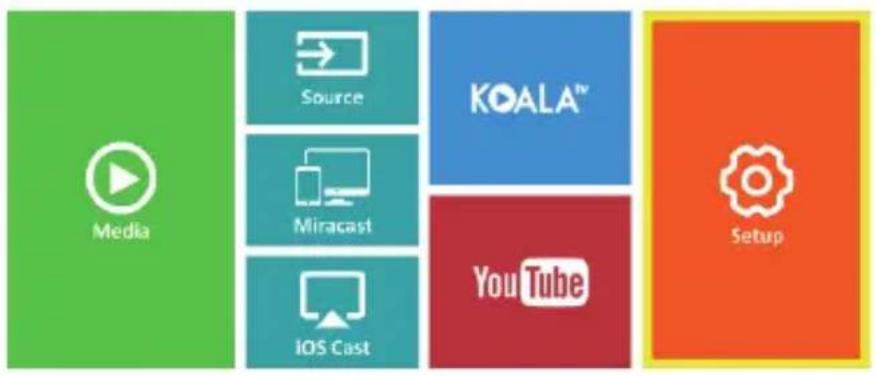

a) Używając przycisków kierunkowych na pilocie zaznacz sekcje (Ustawienia) i potwierdź naciskając przycisk (OK) na pilocie.
b) Zaznacz sekcję (Advanced) i potwierdź wybór poprzez przycisk (OK).
c) Zaznacz sekcję (Language). Używając strzałek kierunkowych na pilocie (w lewo, w prawo) ustaw język.
d) Do menu głównego powróć poprzez naciśniecie przycisku (EXIT) na pilocie

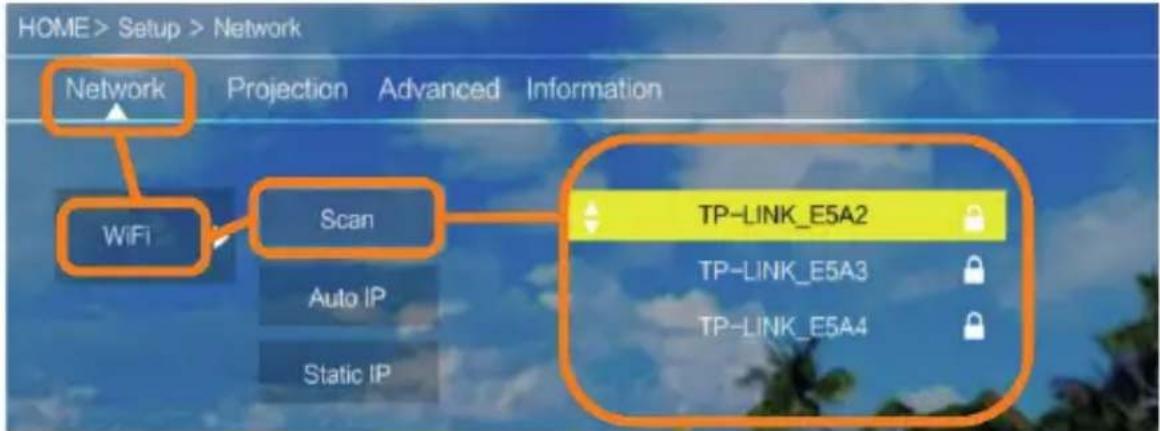

5. Połączenie z siecią Wi-Fi

a) Używając przycisków kierunkowych na pilocie zaznacz sekcje (Ustawienia) i potwierdź naciskając przycisk (OK) na pilocie.
b) Zaznacz sekcję (Sieć) i potwierdź wybór.

c) Zaznacz sekcję (Wi-Fi) i potwierdź wybór.
d) Zaznacz sekcję (Skanuj) i potwierdź wybór. Projektor przeskanuje dostępne sieci Wi-Fi i wyświetli ich listę.
e) Zaznacz nazwę sieci Wi-Fi, z którą chcesz się połączyć i zatwierdź przyciskiem (OK) na pilocie.
f) Jeżeli sieć jest zabezpieczona hasłem, pojawi się monit o jego podanie. Przejdź na pole (Hasło) i zatwierdź wybór.
g) Na ekranie pojawi się wirtualna klawiatura, której można użyć do wpisania hasta. Przemieszczaj się po niej przyciskami na pilocie a wybór liter i cyfr zatwierdzaj przyciskiem (OK). Duże litery można włączyć poprzez zaznaczenie i wybór napisu (ABC). Po wpisaniu poprawnego hasta, aby

zamknąć klawiaturę naciśnij (EXIT) na pilocie. Potwierdź hasło zaznaczając przycisk (Akcept)/(Confi rm) i naciśnij (OK).

h) Aby wyjść do głównego menu naciśnij kilkukrotnie przycisk (EXIT) na pilocie.

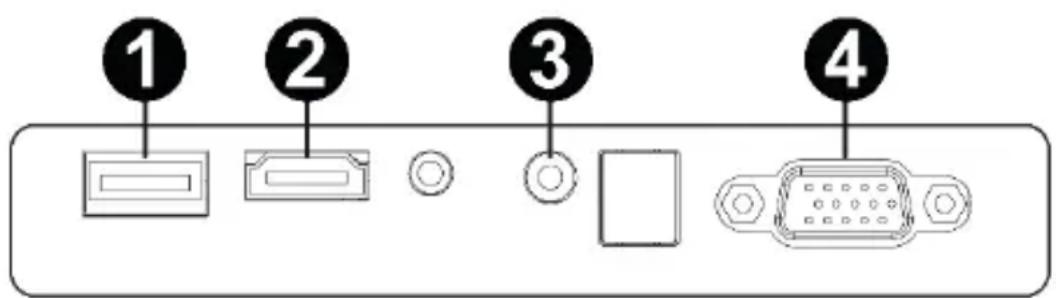

6. Połączenie ze źródłem multimediów poprzez kabel

Projektor umożliwia wyświetlenie obrazu z różnych urządzeń. Zależenie od posiadanego urządzenia należy użyć odpowiedniego wejścia znajdującego się na tyle obudowy.

1. Wejście USB – urządzenia takie jak pendrive, dyski przenośne
2. Wejście HDMI - urządzenia takie jak komputer, laptop, konsola, odbiornik sygnału satelitarnego, telefon (obsługujący technologię MHL i tylko poprzez dedykowany kabel MHL).
3. Wejście Video-In (AV) – urządzenia takie jak konsola, odbiornik sygnału satelitarnego.
4. Wejście VGA - urządzenia takie jak komputer, laptop, odbiornik sygnału satelitarnego.

7. Wybór źródła wideo

Jeżeli do projektora podłączonych jest więcej niż jeden sygnał wideo, należy wskazać, z którego urządzenia projektor ma transmitować obraz.

a) Używając przycisków kierunkowych na pilocie zaznacz sekcje (Żródło) i potwierdź naciskając przycisk (OK) na pilocie.
b) Pojawi się lista z wyborem źródeł wideo (opisanych w poprzednim punkcie).
c) Używając przycisków kierunkowych na pilocie zaznacz, z którego źródła ma być transmitowany obraz i potwierdź przyciskiem (OK).
d) Aby powrócić do listy z wyborem źródeł wideo wybierz na pilocie (MENU).

PL

W sekcji wyboru źródła wideo można również ustawić parametry dla obrazu i dźwięku:

Obraz: tryb wyświetlania (standard, soft, vivid), proporcje (4:3, 16:9), jasność, kolor, kontrast, ostrość

Dźwięk: tryb dźwięku (standard, wiadomości, muzyka, teatr), bas, wysokie tony, balans, korektor.

8. Połączenie z zewnętrznym dyskiem

Aby odtworzyć multimedia z pendrive lub dysku przenośnego należy:

a) Podłączyć dysk do gniazda USB-A znajdującego się na tyle obudowy.
b) Używając przycisków kierunkowych na pilocie zaznaczyć sekcje (Media) i potwierdź naciskając przycisk (OK) na pilocie.

Jeżeli dysk zostanie poprawnie wykryty, będzie można przeglądać jego zawartość wg kategorii: fi lmy, muzyka, zdjęcia, tekst.

Pliki w tych kategoriach mogą być przeglądane i wyświetlane na ekranie. Poruszać się między nimi można używając przycisków kierunkowych na pilocie, zatwierdzając wybór przyciskiem (OK).

9. Bezprzewodowe połączenie wideo z urządzeniami mobilnymi

Projektor jest wyposażony w moduł połączenia bezprzewodowego Wi-Fi, który umożliwia wyświetlanie obrazu z urządzenia mobilnego bez użycia kabli. Tylko urządzenia mobilne, kompatybilne z technologią MIRACAST mogą przesyłać obraz do projektora.

Aby rozpocząć bezprzewodową transmisję wideo do projektora postępuj wg poniższych kroków:

a) Używając przycisków kierunkowych na pilocie zaznacz sekcje (Miracast), jeżeli używasz urządzenia z systemem android, kompatybilnego z Miracast. Jeżeli używasz urządzenia Apple z systemem iOS wybierz (iOS Cast). Po wyborze, potwierdź naciskając przycisk (OK) na pilocie. b) W urządzeniu mobilnym włącz moduł Wi-Fi.

c) Zależnie od urządzenia proces łączenia przez „Miracast” może przebiegać różnie.

Urządzenia Android: poszukaj ustawień opisanych jako: Miracast lub duplikowanie ekranu lub połączenia z ekranem. Następnie włącz wyszukiwanie aktywnych ekranów bezprzewodowych. Następnie poszukaj urządzenia o nazwie: „ZYCast” i połącz się z nim.

Urządzenia Apple z systemem iOS: Upewnij się, że projektor i urządzenie, z którego chcesz transmitować obraz jest podłączone do tej samej sieci Wi-Fi. Wejdź do panelu sterowania i wybierz duplikowanie ekranu, następnie poszukaj urządzenia o nazwie: „ZYCast” i połącz się z nim.

W przypadku problemów z połączeniem, wróć do ustawień połączenia z siecią Wi-Fi (opisanych w punkcie 5). Wybierz (AUTO-IP) i zatwierdź. Następnie wróć do ekranu łączenia (iOS Cast) i powtórz kroki na telefonie.
