Producttype	Draagbare multimediaprojector
Merk	Overmax
Model	Multipic 2.4
Voeding	220-240 V~, 50/60 Hz (via netsnoer)
Connectiviteit	HDMI, VGA, AV, USB-A, Mini-jack (audio-uitgang), ingebouwde Wi-Fi
Hoofdfuncties	Beeldprojectie, multimedia afspelen (USB), draadloze weergave (Miracast / iOS Cast), trapeziumcorrectie, handmatige scherpstelling
Native resolutie	Niet gespecificeerd (schatting: 800x480 of vergelijkbaar)
Helderheid	Niet gespecificeerd (schatting: 150-300 lumen)
Contrast	Niet gespecificeerd (schatting: 1000:1)
Weergavemodi	Standaard, Zacht, Levendig
Beeldverhouding	4:3, 16:9
Ondersteunde audio-/videoformaten	Multimedia bestanden via USB (films, muziek, foto's, tekst)
Afmetingen (ongeveer)	Ongeveer 25 x 20 x 10 cm
Gewicht (ongeveer)	Ongeveer 1,5 kg
Veiligheid	Niet in de lens kijken tijdens gebruik, ventilatieopeningen niet blokkeren, contact met vloeistoffen vermijden
Onderhoud en reiniging	Reinig de buitenkant met een zachte, droge doek; bewaar op een droge en schone plaats
Reserveonderdelen en repareerbaarheid	Afstandsbediening en netsnoer inbegrepen; niet zelf repareren, neem contact op met de verkoper of fabrikant
Algemene informatie	Conform EU-richtlijnen; recycling via gescheiden inzameling (AEEA)

Veelgestelde vragen - Multipic 2.4 Overmax

Hoe verbind ik de projector met Wi-Fi?

Ga naar Instellingen > Netwerk > Wi-Fi > Scannen. Selecteer uw netwerk, voer het wachtwoord in met het virtuele toetsenbord en bevestig.

Hoe projecteer ik het scherm van mijn Android-smartphone via Miracast?

Selecteer op de projector Miracast in het hoofdmenu. Schakel op uw telefoon Wi-Fi in en zoek naar 'Miracast' of 'scherm dupliceren' in de instellingen. Selecteer het apparaat met de naam ZYCast.

Hoe corrigeer ik een vervormd beeld (trapeziumeffect)?

Gebruik de trapeziumcorrectieknop nabij de lens (knop (3) op het schema). Draai deze totdat het beeld rechthoekig is.

Hoe wijzig ik de menu-taal?

Ga naar Instellingen > Geavanceerd > Taal. Gebruik de pijltjes links/rechts om de gewenste taal te kiezen en druk op EXIT.

Hoe sluit ik een USB-stick aan op de projector?

Steek de USB-stick in de USB-A-poort aan de achterkant. Selecteer vervolgens in het hoofdmenu Media. U kunt dan door bestanden bladeren per categorie (films, muziek, foto's, tekst).

Hoe selecteer ik de ingangsbron (HDMI, VGA, etc.)?

Druk op de Bron-knop op de afstandsbediening of op het bovenpaneel. Kies de gewenste ingang (HDMI, VGA, AV, etc.) met de pijltjes en bevestig met OK.

Hoe stel ik de scherpte van het beeld in?

Draai aan de scherpstelring rond de lens (knop (2) op het schema) totdat het beeld scherp is.

Wat te doen als de projector niet inschakelt?

Controleer of het netsnoer goed is aangesloten op de projector en een werkend stopcontact. Probeer op de Aan/Uit-knop op de afstandsbediening of het bovenpaneel te drukken.

Hoe maak ik de lens van de projector schoon?

Gebruik een zachte, droge doek (microvezel) om de lens voorzichtig af te vegen. Gebruik geen vloeibare of schurende producten.

Hoe gebruik ik de afstandsbediening?

Zorg dat de afstandsbediening in goede staat is en dat er geen obstakels de IR-ontvanger aan de achterkant van de projector blokkeren. Richt op de projector en druk op de toetsen. De batterijen zijn inbegrepen.

GEBRUIKSAANWIJZING Multipic 2.4 Overmax

NL: Product in overeenstemming met de eisen van de richtlijnen van de Europese Unie. In overeenstemming met Richtlijn 2012/19/EU moet dit product gescheiden worden ingezameld. Het product mag niet met het huisvuil worden weggegooid omdat het een bedreiging kan vormen voor het milieu en de volksgezondheid. Lever uw oude product in bij het daarvoor bestemde inzamelpunt voor recycling van elektrische en elektronische apparatuur.

Bedankt voor het vertrouwen dat u in ons stelt en voor het merk Overmax heeft gekozen.

Dankzij het gebruik van hoogwaardige materialen en moderne technologische oplossingen bieden wij u een product dat ideaal is voor dagelijks gebruik. Wij zijn er zeker van dat het dankzij veel vakmanschap aan uw eisen voldoet.

Lees voor het gebruik van het product de volgende gebruiksaanwijzing zorgvuldig door.

Als u opmerkingen of vragen heeft over een gekocht product, neem dan contact met ons op:

Belangrijke informatie:

Lees en volg de instructies in deze gebruikershandleiding voordat u de projector gebruikt. Onjuiste behandeling van de apparatuur kan elektrische schokken veroorzaken en het risico op brand vergroten. Volg de onderstaande instructies bij gebruik en onderhoud van de projector.

Aandacht :

1. Lees deze handleiding aandachtig door voordat u het apparaat gebruikt.
2. Gebruik voor een stabiele voeding van het apparaat een standaard netsnoer dat overeenkomt met de lokale voedingsparameters.
3. Kijk niet in de lens van het apparaat tijdens het werk.
4. Zorg ervoor dat de ventilatieopeningen van het apparaat niet bedekt zijn wanneer de projector wordt aangeschakeld. Plaats het daarom niet op zachte oppervlakken of bedek het niet met materialen.

5. De projector is niet waterdicht, plaats hem daarom niet in de buurt van vloeistoffen, zoals potten, vazen, kopjes, enz.

6. De projector moet opgeslagen en gebruikt worden op een droge en schone plaats.

7. Als het apparaat gedurende lange tijd niet wordt gebruikt, schakel het dan uit en ontkoppel het van de stroombron.
8. Bescherm het product bij het verplaatsen met schuim en andere materialen waarin het was verpakt.
9. Repareer de projector niet zelf als deze beschadigd is. Meld het defect door contact op te nemen met de verkoper van het product of rechtstreeks met de fabrikant.

Remarques :

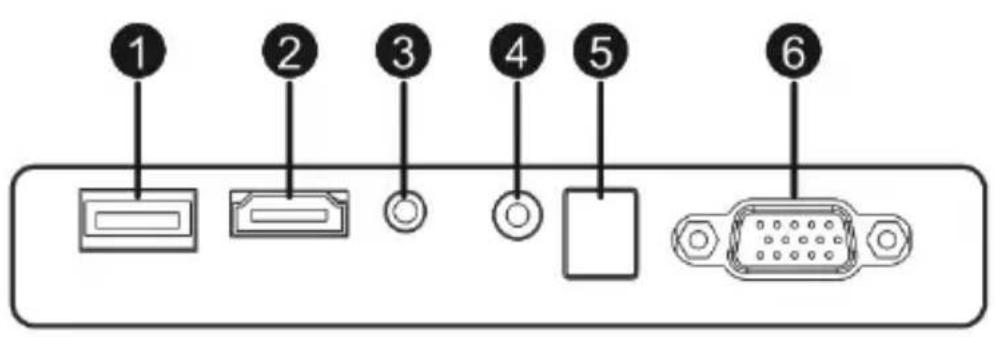

1. Achterkant van de panel

1. USB-A-poort (ingang).
2. HDMI-poort (ingang)
3. Mini-jack (audio-uitgang)
4. AV-poort (ingang)
5. IR-signaalontvanger (signaal van de afstandsbediening)
6. VGA-poort (ingang)

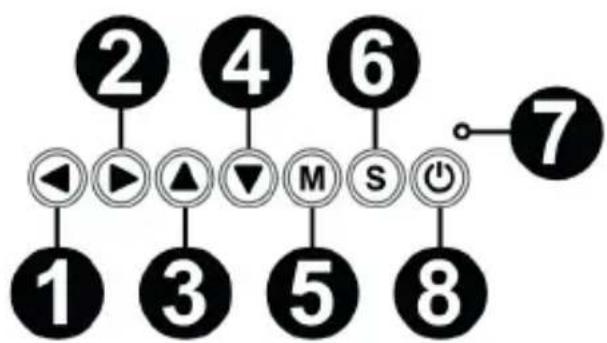

2. Boven paneel

1. Ga naar links
2. Ga naar rechts
3. Ga naar boven
4. Ga naar beneden
5. Menu/return-knop
6. Selecteer de videobron
7. Status-LED
8. Aan/uitknop


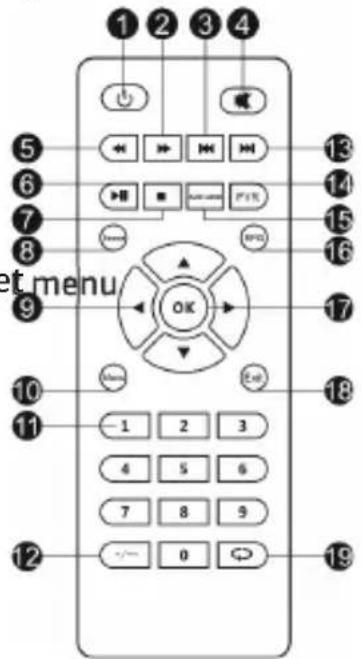

3. Afstandsbediening

1. Aan/uitknop
2. PVR-functie
3. Naar voor
4. Taalkeuze voor audio
5. Vorige

6. Programmagids

7. Demp het geluid

8. Terugspelen

9. Afspelen/pauzeren

10. Stop

11. Selecteer de videobron

12. Aanwijzingen voor het navigeren door het

13. Keuzemenu Optie/Terug

14. Numeriek toetsenbord

15. Wijzigen van nummers

16. Volgende

17. Bevestigingsknop

18. Uitgang/terug

19. Terug naar de vorige keuze

Werking van het apparaat:

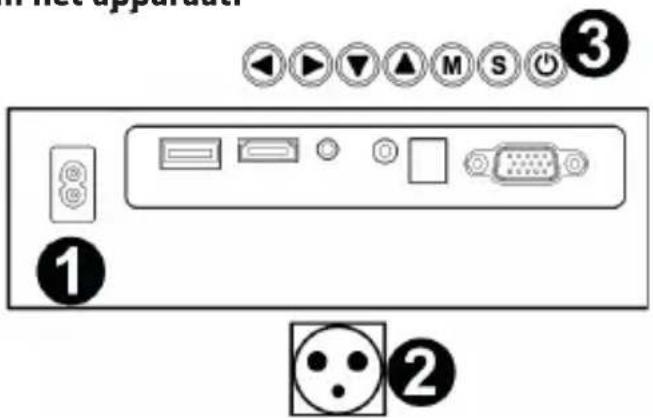

1. Stroomvoorziening

Sluit het uiteinde van de voedingskabel aan op de projector (1) en vervolgens het andere uiteinde van het netsnoer in het stopcontact (2).

2. Aan- en uitzetten

Om de projector aan of uit te schakelen, druk op de aan/uitknop op de afstandsbediening of projector (3).

3. Regeling van het scherm tilt correctie

Plaats de projector dat de lens loodrecht op de muur of tafel blijft staan waar het beeld moet worden geprojecteerd. Nadat het apparaat is ingeschakeld, wordt het hoofdmenu weergegeven:

Om de scherpte van het weergegeven beeld te verbeteren, draait u de scherpstelknop (2) achter de lens (1) zodat het beeld scherper wordt.

Als het beeld niet loodrecht wordt weergegeven, is het vervormd. Het vervormde beeld in de vorm van een trapezium (foto hieronder), kan worden verbeterd door middel van knop (3).

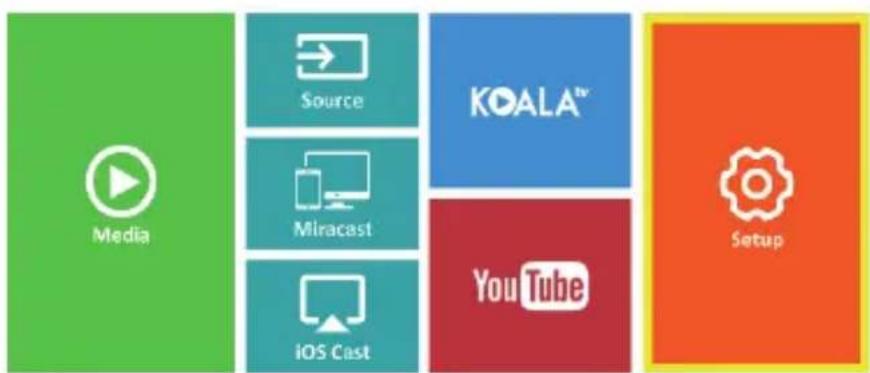

a) Gebruik de richtingstoetsen op de afstandsbediening om de secties (Instellingen) te selecteren en bevestig door op (OK) op de afstandsbediening te drukken.
b) Selecteer het gedeelte (Geavanceerd) en bevestig door op (OK) te drukken.
c) Selecteer de sectie (Taal). Gebruik de richtingpijlen op de afstandsbediening (links, rechts) om de taal in te stellen.
d) Keer terug naar het hoofdmenu door op de knop (EXIT) op de afstandsbediening te drukken

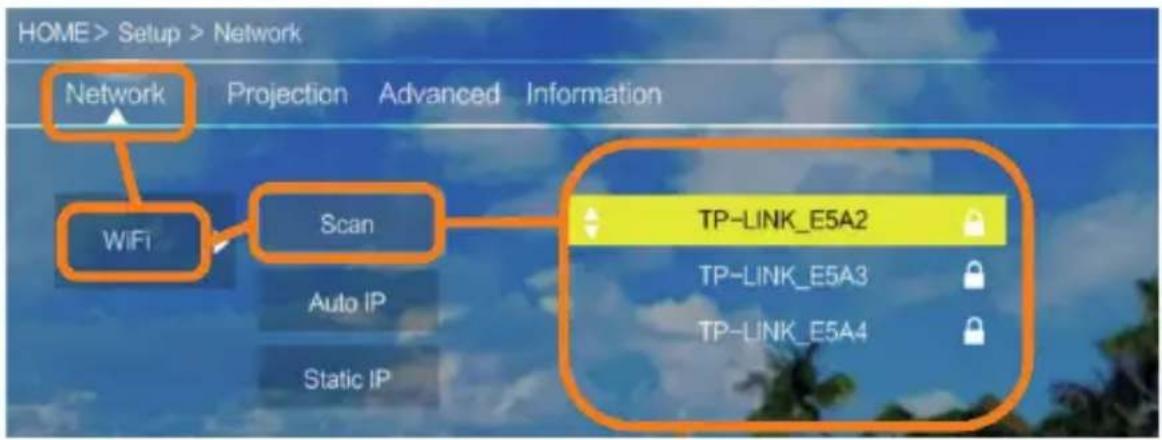

5. Verbinding maken met een Wi-Fi-netwerk

a) Gebruik de richtingstoetsen op de afstandsbediening om de secties (Instellingen) te selecteren en bevestig door op (OK) op de afstandsbediening te drukken.
b) Selecteer de sectie (Netwerk) en bevestig de selectie.

c) Selecteer het gedeelte (Wi-Fi) en bevestig uw keuze.
d) Selecteer het gedeelte (Scannen) en bevestig de selectie. De projector zal beschikbare Wi-Fi-netwerken scannen en hun lijst weergeven.
e) Selecteer de naam van het Wi-Fi-netwerk waarmee u verbinding wilt maken en bevestig met (OK) op de afstandsbediening.
f) Als het netwerk met een wachtwoord is beveiligd, wordt u gevraagd om het in te voeren. Ga naar het veld (wachtwoord) en bevestig uw selectie.
g) Er verschijnt een virtueel toetsenbord op het scherm dat u kunt gebruiken om uw wachtwoord in te voeren. Verplaats het met de knoppen op de afstandsbediening en selecteer de letters en cijfers met de knop (OK). U kunt hoofdletters inschakelen door

de tekenreeks (ABC) te selecteren en te selecteren. Nadat u het juiste wachtwoord hebt ingevoerd, drukt u op (EXIT) op de afstandsbediening om het toetsenbord te sluiten. Bevestig het wachtwoord door op de knop (Accepteren)/(Bevestigen) te drukken en druk op (OK).

h) Om terug te keren naar het hoofdmenu, drukt u herhaaldelijk op (EXIT) op de afstandsbediening.

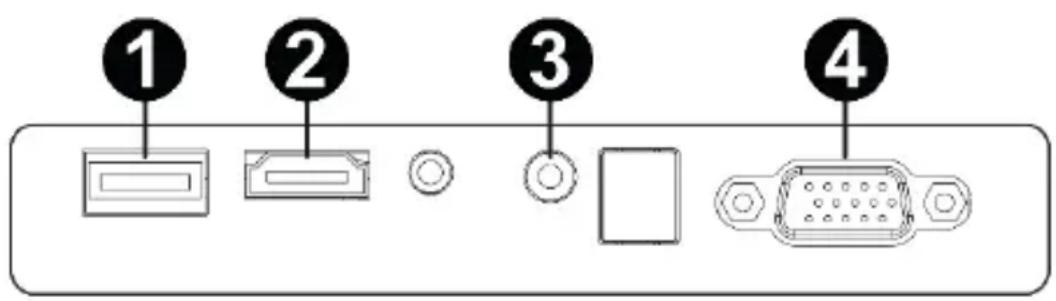

6. Verbinding maken met een multimediabron via een kabel

Met de projector kunt u afbeeldingen van verschillende apparaten weergeven. Gebruik afhankelijk van uw apparaat de juiste ingang aan de achterkant van de behuizing.

1. USB ingang - apparaten zoals usbsticks, draagbare schijven
2. HDMI ingang - apparaten zoals een computer, laptop, console, satellietsignaalontvanger, telefoon (ondersteunende MHL-technologie en alleen via een speciale MHL-kabel).
3. Video ingang (AV) - apparaten zoals een console, satelliet-signaalontvanger.
4. VGA ingang - apparaten zoals een computer, laptop, satellietsignaalontvanger.

7. Selecteren van een videobron

Als er meer dan één videobron op de projector is aangesloten, geeft u aan vanaf welk apparaat de projector het beeld moet verzenden.

a) Gebruik de richtingstoetsen op de afstandsbediening om de secties (Bron) te selecteren en bevestig door op de knop (OK) op de afstandsbediening te drukken. b) Er verschijnt een lijst met een selectie videobronnen (beschreven in de vorige sectie).

c) Gebruik de richtingstoetsen op de afstandsbediening, selecteer de bron waaruit de beelden moet worden verzonden en bevestig met (OK).
d) Selecteer op de afstandsbediening (MENU) om terug te keren naar de lijst met de selectie van videobronnen.

In de sectie Videobron selecteren kunt u ook parameters voor de afbeelding en het geluid instellen:

Afbeelding: weergavemodus (standaard, rustig, levendig), beeldverhouding (4: 3, 16: 9), helderheid, kleur, contrast, scherpte.

Geluid: geluidsmodus (standaard, nieuws, muziek, theater), bas, hoge tonen, balans, equalizer.

8. Verbinding maken met een externe schijf

Om multimedia af te spelen vanaf een usbstick of een externe schijf:

a) Sluit de schijf aan op de USB A poort aan de achterkant van de behuizing.
b) Gebruik de richtingstoetsen op de afstandsbediening om de

secties (Media) te selecteren en bevestig door op (OK) op de afstandsbediening te drukken.

Als de schijf correct wordt gedetecteerd, kunt u de inhoud per categorie bekijken: fi lms, muziek, foto's, tekst.

Bestanden in deze categorieën kunnen op het scherm worden bekeken en

weergegeven. U kunt tussendoor bewegen met de richtingstoetsen op de afstandsbediening en de selectie bevestigen met de knop (OK).

9. Draadloze videoverbinding met mobiele apparaten

De projector is uitgerust met een draadloze Wi-Fi-verbindingsmodule waarmee u de afbeelding vanaf uw mobiele apparaat kunt weergeven zonder kabels te gebruiken. Alleen mobiele apparaten die compatibel zijn met MIRACAST-technologie kunnen het beeld naar de projector sturen.

Volg de onderstaande stappen om de draadloze video-uitzending naar de projector te starten:

a) Gebruik de richtingsknoppen op de afstandsbediening om de secties (Miracast) te selecteren als u een Android-apparaat gebruikt dat compatibel is met Miracast. Als u een Apple iOS-apparaat gebruikt, selecteert u (iOS Cast). Na de selectie bevestigt u door op (OK) op de afstandsbediening te drukken.
b) Schakel de wifi -module op uw mobiele apparaat in.
c) Afhankelijk van het apparaat kan het verbindingsproces via „Miracast“ anders zijn.

Android-apparaten: zoek naar instellingen die worden beschreven als: Miracast of een dubbele scherm- of schermverbinding. Schakel vervolgens het zoeken naar actieve draadloze schermen in. Zoek vervolgens naar een apparaat met de naam „ZYCast” en maak er verbinding mee.

Apple-apparaten met iOS: zorg ervoor dat de projector en het apparaat waarvan u de afbeelding wilt verzenden, zijn verbonden met hetzelfde Wi-Fi-netwerk. Ga naar het confi guratiescherm en selecteer het dubbele scherm en zoek naar een apparaat met de naam: „ZYCast” en maak er verbinding mee.

Als u problemen hebt met de verbinding, keer dan terug naar de verbindingsinstellingen van het Wi-Fi-netwerk (beschreven in punt 5). Selecteer (AUTO-IP) en bevestig het. Ga vervolgens terug naar het verbindingsscherm (iOS Cast) en herhaal de stappen op de telefoon.
