Multipic 2.4 - Projektorius Overmax - Nemokama naudojimo instrukcija

Prekės tipas	Nešiojamas daugialypės terpės projektorius
Prekės ženklas	Overmax
Modelis	Multipic 2.4
Maitinimas	220-240 V~, 50/60 Hz (per maitinimo laidą)
Ryšio galimybės	HDMI, VGA, AV, USB-A, Mini-Jack (garso išvestis), integruotas Wi-Fi
Pagrindinės funkcijos	Vaizdo projektavimas, daugialypės terpės grojimas (USB), belaidis veidrodinis atvaizdavimas (Miracast / iOS Cast), trapecijos korekcija, rankinis fokusavimas
Vietinė raiška	Nenurodyta (apytiksliai: 800x480 ar panašiai)
Ryškumas	Nenurodyta (apytiksliai: 150-300 liumenų)
Kontrastas	Nenurodytas (apytiksliai: 1000:1)
Rodymo režimai	Standartinis, Minkštas, Ryškus
Vaizdo formatas	4:3, 16:9
Palaikomi garso/vaizdo formatai	Daugialypės terpės failai per USB (filmai, muzika, nuotraukos, tekstas)
Matmenys (apytiksliai)	Maždaug 25 x 20 x 10 cm
Svoris (apytiksliai)	Maždaug 1,5 kg
Sauga	Nežiūrėti į objektyvą veikimo metu, neužblokuoti ventiliacijos angų, vengti sąlyčio su skysčiais
Priežiūra ir valymas	Išorę valyti minkšta, sausa šluoste; laikyti sausoje ir švarioje vietoje
Atsarginės dalys ir remonto galimybės	Nuotolinio valdymo pultas ir maitinimo laidas įtraukti; nebandyti taisyti savarankiškai, kreiptis į pardavėją ar gamintoją
Bendra informacija	Atitinka ES direktyvas; perdirbimas per atskirą surinkimą (EEE atliekos)

Dažnai užduodami klausimai - Multipic 2.4 Overmax

Kaip prijungti projektorių prie Wi-Fi?

Eikite į Nustatymai > Tinklas > Wi-Fi > Skenuoti. Pasirinkite savo tinklą, įveskite slaptažodį virtualia klaviatūra, tada patvirtinkite.

Kaip projektuoti mano Android išmaniojo telefono ekraną per Miracast?

Projektoriuje pagrindiniame meniu pasirinkite Miracast. Savo telefone įjunkite Wi-Fi, tada nustatymuose ieškokite 'Miracast' arba 'ekrano dubliavimas'. Pasirinkite įrenginį pavadinimu ZYCast.

Kaip ištaisyti iškraipytą vaizdą (trapecijos efektas)?

Naudokite trapecijos korekcijos mygtuką, esantį šalia objektyvo (mygtukas (3) schemoje). Sukite jį, kol vaizdas taps stačiakampis.

Kaip pakeisti meniu kalbą?

Eikite į Nustatymai > Išplėstiniai > Kalba. Naudokite kairiąsias/dešiniąsias rodykles, kad pasirinktumėte norimą kalbą, tada paspauskite EXIT.

Kaip prijungti USB atmintuką prie projektoriaus?

Įkiškite USB atmintuką į USB-A prievadą gale. Tada pagrindiniame meniu pasirinkite Medija. Galėsite naršyti failus pagal kategorijas (filmai, muzika, nuotraukos, tekstas).

Kaip pasirinkti įvesties šaltinį (HDMI, VGA ir kt.)?

Paspauskite nuotolinio valdymo pulto arba viršutinio skydelio mygtuką Šaltinis. Rodyklėmis pasirinkite norimą įvestį (HDMI, VGA, AV ir kt.) ir patvirtinkite OK.

Kaip sureguliuoti vaizdo ryškumą?

Sukite fokusavimo žiedą, esantį aplink objektyvą (mygtukas (2) schemoje), kol vaizdas taps aiškus.

Ką daryti, jei projektorius neįsijungia?

Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie projektoriaus ir veikiančio elektros lizdo. Pabandykite paspausti nuotolinio valdymo pulto arba viršutinio skydelio mygtuką Įjungti/Išjungti.

Kaip išvalyti projektoriaus objektyvą?

Naudokite minkštą, sausą šluostę (mikropluošto), kad švelniai nuvalytumėte objektyvą. Nenaudokite skystų ar abrazyvinių valiklių.

Kaip naudotis nuotolinio valdymo pultu?

Įsitikinkite, kad nuotolinio valdymo pultas yra geros būklės ir jokia kliūtis neužblokuoja IR imtuvo projektoriaus gale. Nukreipkite į projektorių ir spauskite mygtukus. Baterijos yra įtrauktos.

NAUDOJIMO INSTRUKCIJA Multipic 2.4 Overmax

LT: Produktas atitinka Europos Sajungos direktyvų reikalavimus.

Pagal 2012/19 / ES Direktyvą šis produktas yra rūšiuojamas. Produkto negalima išmesti su komunalinėmis atliekomis, nes tai gali kelti grėsmę aplinkai ir žmonių sveikatai. Panaudotą gaminį reikia nugabenti į elektros ir elektroninės įrangos perdirbimo punktą.

HR: Proizvod je sukladan propisima Direktive Europske Unije.

Sukladno Direktivi 2012/19/UE ovaj proizvod spada u selektivno skupljanje. Proizvod se ne smije bacati skupa s drugim komunalnim otpadom, jer može predstavljati prijetnju za okoliš i ljudsko zdravlje. Potrošeni proizvod je potrebno odnijeti u centar za zbrinjavanje električnih i elektroničkih uređaja.

PL Wprowadzenie

Drogi Kliencie!

Dėkojame, kad pasitikėjote mumis ir pasirinkote „Overmax“ prekės ženklą. Dėl aukštos kokybės medžiagų naudojimo ir modernių technologinių sprendimų mes siūlome jums produktą, kuris puikiai tinka naudoti kasdien. Esame įsitikinę, kad dėka didelio rūpesčio puikiai atitiks Jūsų reikalavimus. Prieš naudodami gaminį, atidžiai perskaitykite šį vartotojo vadovą.

Jei turite komentarų ar klausimų apie įsigytą produktą, susisiekite su mumis:

Prieš pradėdami naudoti projektorių, perskaitykite ir vadovaukitės instrukcijomis, pateiktomis šiame vartotojo vadove. Netinkamas įrangos naudojimas gali sukelti elektros smūgį ir padidinti gaisro riziką. Naudodami ir prižiūrėdami projektorių, būtinai vadovaukitės toliau pateiktomis instrukcijomis.

LT

Dèmesio:

1. Prieš naudodami gaminj, atidžiai perskaitykite šj vadovą.
2. Norėdami užtikrinti stabilų prietaiso maitinimą, naudokite standartinį maitinimo laidą, kuris atitinka vietinius elektros tinklo parametrus.
3. Nežiūrėkite į prietaiso objektyvą, kai veikia.
4. Jjunge projektorių, būkite atsargūs, kad neužblokuotų prietaiso ventiliacijos angų. Todėl jo negalima dėti ant minkštų paviršių ar dengti medžiagomis.
5. Projektorius nėra atsparus vandeniui, todėl ant jo ar šalia jo nedėkite bet kokių indų su dangiais, pavyzdžiui, gėlių vazonų, vazų, puodelių ir pan.
6. Projektorių reikia laikyti ir naudoti sausoje ir švarioje vietoje.

7. Jei prietaisas nebus naudojamas ilgą laiką, jį reikia išjungti, o po to atjungti nuo maitinimo šaltinio.

8. Perkeldami gaminj apsaugokite jj putomis ir kitomis medžiagomis, su kuriomis buvo gamintojo supakuotas.

9. Jei projektorius pažeistas, nebandykite jo pataisytī. Apie defektą reikėtų pranešti tiesiogiai susisiekus su produkto pardavėju arba jo gamintoju.

Dèmesio:

Naudodami projektorių, atidžiai laikykitės instrukcijų, pateiktų šiame vadove. Esant neatitikimams tarp vadove pateiktos informacijos ir tikrujų gaminio savybių, reikėtų atsižvelgti į pastarąsias.

Išvaizda

1. Galinis skydas

1. Mini - Jack (3,5mm audio išvestis)
2. AV prievadas
3. HDMI1 prievadas
4. HDMI2 prievadas
5. USB-A prievadas
6. VGA prievadas

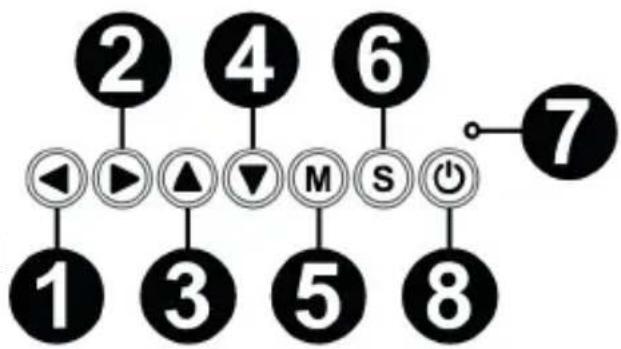

2. Viršutinis skydas

1. Perbraukite kairén
2. Judèkite dešinén
3. Judèk aukštyn
4. Judèkite žemyn
5. Meniu / grjžimo mygtukas
6. Pasirinkite vaizdo signalo šaltinj
7. Būsenos šviesos diodas
8. Jjungimo / išjungimo mygtukas


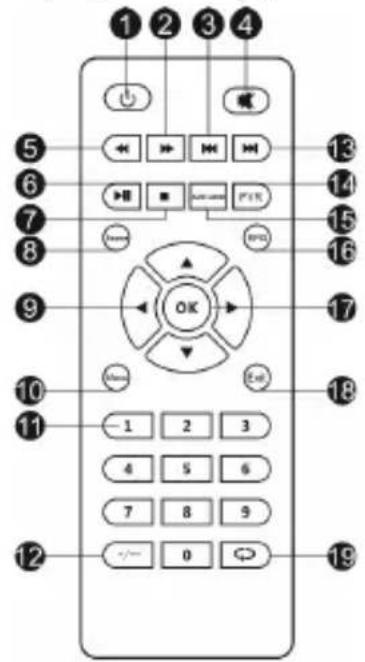

3. Télécommande

1. Ijungimo / išjungimo mygtukas
2. Pirmyn
3. Ankst
4. Nutildykite garsą
5. Atsukti atgal
6. Paleiskite / pristabdykite
7. Sustokite
8. Pasirinkite vaizdo jrašo šaltinj
9. Naršymo per meniu nurodymai
10. Parinkčių meniu / grjžimo mygtukas
11. Skaitinė klaviatūra
12. Skaičių taisymas
13. Kitas
14. PVR funkcija
15. Garso kalbos pasirinkimas

16. Programos vadovas

17. Patvirtinimo mygtukas

18. Išėjimas / Atgal
19. Perjungimas tarp pasirinkimų

Prietaiso naudojimas:

1. Maitinimas

Prijunkite vieną maitinimo laido galą prie projektoriaus, o kitą - prie maitinimo lizdo.

2. Ijungimas ir išjungimas

Norėdami jjungti arba išjungti projektorių, jjunkite maitinimo mygtuką korpuso gale (-). Paspauskite jjungimo / išjungimo mygtuką valdymo pultelyje arba projektoriuje.

3 Fokuso reguliavimas ir ekrano pakreipimo korekcija

Projektorių pastatykite taip, kad objektyvas būtų statmenas sienai ar lentai, ant kurios būtų galima projektuoti vaizdą. Ijungus prietaisą, bus rodomas pagrindinis meniu:

Norėdami pagerinti projektuojamo vaizdo ryškumą, pasukite fokuso rankenėlę (3), esančią už objektyvo, kol vaizdas taps ryškus.

Jei vaizdas nėra statmenas, jis bus iškreiptas.

Trapecijos formos iškraipyta vaizdą (paveikslas žemiau) galima ištaisyti naudojant rankenėlę (2).

4. Kalbos pakeitimas

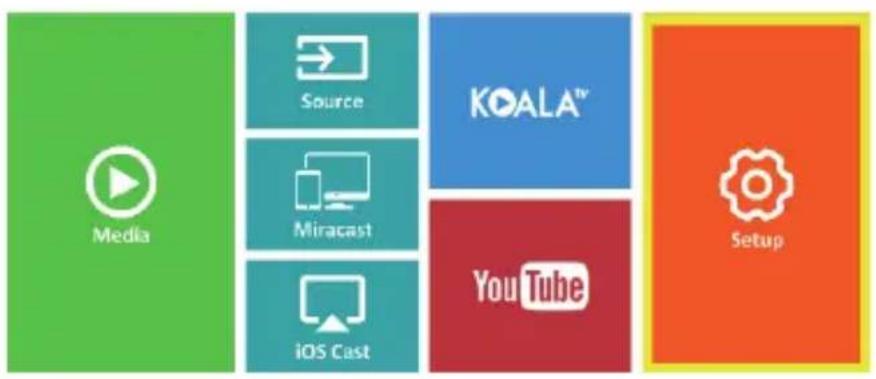

a) Valdymo pultelio krypties mygtukais pažymėkite skyrių (Nustatymai) ir patvirtinkite paspausdami valdymo pultelio mygtuką (OK).
b) Pažymėkite skyrių (Advanced) ir patvirtinkite paspausdami mygtuką (OK).
c) Pažymėkite skyrių (Language). Valdymo pultelio krypties mygtukais (į kairę, į dešinę) nustatykite kalbą.
d) Paspausdami mygtuką (EXIT) grjžkite i pagrindinį meniu.

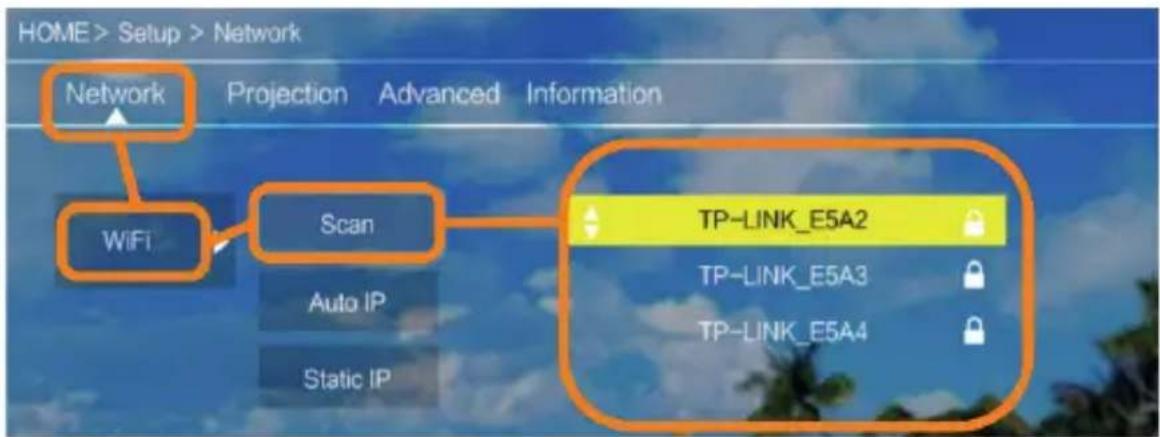

5. Prisijungimas prie „Wi-Fi“ tinklo

a) Valdymo pultelio krypties mygtukais pažymėkite skyrių (Nustatymai) ir patvirtinkite paspausdami valdymo pultelio mygtuką (OK).
b) Pažymėkite skyrių (Tinklas) ir patvirtinkite pasirinkimą.

c) Pažymėkite skyrių (Wi-Fi) ir patvirtinkite pasirinkimą.
d) Pažymėkite skyrių (Skenuoti) ir patvirtinkite pasirinkimą. Projektorius skenuos galimų „Wi-Fi“ tinklų ir parodys jų sąrašą.
e) Pasirinkite „Wi-Fi“ tinklo, prie kurio norite prisijungti, pavadinimą ir patvirtinkite valdymo pultelio mygtuku (OK).
f) Jei tinklas apsaugotas slaptažodžiu, reikia jj jvesti. Pereikite j lauką (Slaptažodis) ir patvirtinkite pasirinkimą.
g) Ekrane pasirodys virtuali klaviatūra, kuria galima įvesti slaptažodį. Norėdami judėti, naudokite valdymo pultelio mygtukus, o raidžių ir skaičių pasirinkimą patvirtinkite mygtuku (OK). Didžiosios raidės gali būti jjungiamos pažymint

ir pasirinkus užrašą (ABC). Jvedę teisingą slaptažodj, kad uždarytų klaviatūrą, paspauskite (EXIT) valdymo pultelyje. paspauskite (OK). Patvirtinkite slaptažodj pasirinkdami mygtuką (Patvirtinti)/(Confi rm) ir paspauskite (OK). h) Norėdami išeiti j pagrindinį meniu, kelis kartus paspauskite (EXIT) valdymo pultelyje.

6. Prijungimas prie laikmenos šaltinio kabeliu

Projektorius leidžia projektuoti vaizdus iš įvairių įrenginių. Priklausomai nuo turimo prietaiso, naudokite atitinkamą įvestį korpuso gale.

1. USB jvestis – prietaisai, tokie kaip atmintinės, nešiojamieji diskai
2. HDMI jvestis – prietaisai, tokie kaip kompiuteris, nešiojamas kompiuteris, konsolė, palydovinio signalo imtuvas, telefonas (palaikantys MHL technologija ir tik per specialų MHL kabelį).
3. Video-In (AV) jvestis – prietaisai, tokie kaip konsolė, palydovinio signalo imtuvas.
4. VGA jvestis – prietaisai, tokie kaip kompiuteris, nešiojamas kompiuteris, palydovinio signalo imtuvas.

7. Vaizdo šaltinio pasirinkimas

Jei prie projektoriaus prijungtas daugiau nei vienas vaizdo signalas, pasirinkite, iš kurio jrenginio projektorius turėtų perduoti vaizdą.

a) Valdymo pultelio krypties mygtukais pažymėkite skyrių (Šaltinis) ir patvirtinkite paspausdami valdymo pultelio mygtuka (OK).
b) Bus rodomas sąrašas su vaizdo įrašų šaltiniais (aprašytais ankstesniame skyriuje).

c) Valdymo pultelio krypties mygtukais pažymėkite šaltinį, iš kurio bus perduodamas vaizdas, ir patvirtinkite mygtuku (OK). d) Norėdami grįžti į sąrašą su vaizdo šaltiniais, valdymo pultelio pasirinkite (MENIU). Vaizdo šaltinio pasirinkimo skyriuje taip pat galite nustatyti vaizdo ir garso parametrus:

Vaizdas: rodymo režimas (standartinis, soft, vivid), formato santykis (4:3, 16:9), ryškumas, spalva, kontrastas, fokusas.

Garsas: garso rodymas (standartinis, naujienos, muzika, teatras), bosas, aukštas garsas, balansas, ekvalaizeris.

8. Prijungimas prie išorinio disko

Norėdami paleisti laikmeną iš atmintinės ar nešiojamojo disko, turite:

a) Prijungti diską prie USB-A lizdo korpuso gale. b) Valdymo pultelio krypties mygtukais pažymėti skyrių (Laikmena) ir patvirtinti paspausdami valdymo pultelio mygtuką (OK).

Jei diskas bus tinkamai aptiktas, galėsite naršyti jo turinį pagal kategorijas: fi lmai, muzika, nuotraukos, tekstas.

Šių kategorijų failus galima peržiūrėti ir rodyti ekrane. Norėdami judėti, naudokite valdymo pultelio krypties mygtukus, patvirtindami pasirinkimą mygtuku (OK).

9. Belaidis vaizdo ryšys su mobiliaisiais jrenginiais

Projektoriuje yra belaidžio ryšio „Wi-Fi“ modulis, leidžiantis projektuoti vaizdą iš mobiliojo prietaiso nenaudojant laidų. Vaizdą j projektorių gali siųsti tik mobilieji jrenginiai, suderinami su „MIRACAST“ technologija.

Norėdami pradėti belaidžiu būdu perduoti vaizdo įrašą į projektorių, atlikite toliau nurodytus veiksmus:

a) Valdymo pultelio krypties mygtukais pažymėkite skyrių (Miracast), jei naudojate su „Miracast“ suderinamą „Android“ įrenginį. Jei naudojate „Apple“ įrenginį su „iOS“, pasirinkite („iOS Cast“). Pasirinkę, patvirtinkite paspausdami valdymo pultelio mygtuką (OK).
b) Mobiliajame jrenginyje jjunkite „Wi-Fi“ modulj.
c) Prisijungimo procesas per „Miracast“ gali skirtis priklausomai nuo prietaiso.

„Android“ jrenginiai: ieškokite nustatymų, apibūdintų taip: „Miracast“ arba ekrano dubliavimas arba prijungimas prie ekrano. Tada jjunkite aktyvių belaidžių ekranų paiešką. Tada ieškokite jrenginio pavadinimu: „ZYCast“ ir prijunkite prie jo.

„Apple“ jrenginiai su „iOS“ sistema: Įsitikinkite, kad projektorius ir prietaisas, iš kurio norite perduoti vaizdą, yra prijungti prie to paties „Wi-Fi“ tinklo. Perikite j valdymo skydą ir pasirinkite ekrano dubliavimą, tada ieškokite jrenginio pavadinimu: „ZYCast“ ir prijunkite prie jo.

Jei kyla ryšio problemų, grįžkite į „Wi-Fi“ ryšio nustatymus (aprašytus 5 veiksme). Pasirinkite (AUTO-IP) ir patvirtinkite. Tada grįžkite į prisijungimo ekraną („iOS Cast“) ir pakartokite veiksmus telefone.
