Type de produit	Projecteur multimédia portable
Marque	Overmax
Modèle	Multipic 2.4
Alimentation	220-240 V~, 50/60 Hz (via cordon d'alimentation)
Connectivité	HDMI, VGA, AV, USB-A, Mini-Jack (sortie audio), Wi-Fi intégré
Fonctions principales	Projection d'images, lecture multimédia (USB), mirage sans fil (Miracast / iOS Cast), correction trapézoïdale, mise au point manuelle
Résolution native	Non spécifiée (estimation : 800x480 ou similaire)
Luminosité	Non spécifiée (estimation : 150-300 lumens)
Contraste	Non spécifié (estimation : 1000:1)
Modes d'affichage	Standard, Doux, Vif
Rapport d'aspect	4:3, 16:9
Formats audio/vidéo supportés	Fichiers multimédia via USB (films, musique, photos, texte)
Dimensions (approx.)	Environ 25 x 20 x 10 cm
Poids (approx.)	Environ 1,5 kg
Sécurité	Ne pas regarder l'objectif en fonctionnement, ne pas obstruer les orifices de ventilation, éviter tout contact avec des liquides
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec ; stocker dans un endroit sec et propre
Pièces détachées et réparabilité	Télécommande et cordon d'alimentation inclus ; ne pas réparer soi-même, contacter le vendeur ou fabricant
Informations générales	Conforme aux directives UE ; recyclage via collecte séparée (DEEE)

FOIRE AUX QUESTIONS - Multipic 2.4 Overmax

Comment connecter le projecteur au Wi-Fi ?

Allez dans Paramètres > Réseau > Wi-Fi > Scanner. Sélectionnez votre réseau, entrez le mot de passe avec le clavier virtuel, puis confirmez.

Comment projeter l'écran de mon smartphone Android via Miracast ?

Sur le projecteur, sélectionnez Miracast dans le menu principal. Sur votre téléphone, activez le Wi-Fi, puis cherchez 'Miracast' ou 'duplication d'écran' dans les paramètres. Sélectionnez l'appareil nommé ZYCast.

Comment corriger une image déformée (effet trapèze) ?

Utilisez le bouton de correction trapézoïdale situé près de l'objectif (bouton (3) sur le schéma). Tournez-le jusqu'à ce que l'image soit rectangulaire.

Comment changer la langue du menu ?

Allez dans Paramètres > Avancé > Langue. Utilisez les flèches gauche/droite pour choisir la langue souhaitée, puis appuyez sur EXIT.

Comment connecter une clé USB au projecteur ?

Branchez la clé USB dans le port USB-A à l'arrière. Ensuite, dans le menu principal, sélectionnez Médias. Vous pourrez alors parcourir les fichiers par catégories (films, musique, photos, texte).

Comment sélectionner la source d'entrée (HDMI, VGA, etc.) ?

Appuyez sur le bouton Source de la télécommande ou sur le panneau supérieur. Choisissez l'entrée souhaitée (HDMI, VGA, AV, etc.) avec les flèches et validez avec OK.

Comment régler la netteté de l'image ?

Tournez la bague de mise au point située autour de l'objectif (bouton (2) sur le schéma) jusqu'à obtenir une image nette.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur le projecteur et sur une prise électrique fonctionnelle. Essayez d'appuyer sur le bouton On/Off de la télécommande ou du panneau supérieur.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement l'objectif. N'utilisez pas de produits liquides ou abrasifs.

Comment utiliser la télécommande ?

Assurez-vous que la télécommande est en bon état et qu'aucun obstacle ne bloque le récepteur IR à l'arrière du projecteur. Visez le projecteur et appuyez sur les touches. Les piles sont incluses.

MODE D'EMPLOI Multipic 2.4 Overmax

Le produit est conforme aux exigences des directives de l'Union européenne.

Conformément à la Directive 2012/19/UE, le présent produit est soumis à la collecte séparée. Il convient de ne pas jeter le produit avec les déchets ménagers, car il peut constituer un danger pour l'environnement et la santé humaine. Le produit usé devrait être remis au point de recyclage des appareils électriques et électroniques.

Merci de nous faire confiance et de choisir Overmax.

Grâce à l'utilisation de matériaux de haute qualité et de solutions technologiques modernes, nous vous offrons un produit parfaitement adapté pour un usage quotidien. Nous sommes sûrs qu'il répondra à vos exigences grâce au grand soin apporté à sa fabrication. Veuillez lire attentivement les instructions suivantes avant d'utiliser le produit.

Si vous avez des commentaires ou des questions sur le produit que vous avez acheté, veuillez nous contacter :

Avant d'utiliser le projecteur, lisez puis suivez les instructions de ce manuel. Une mauvaise manipulation peut entraîner un choc électrique et augmenter le risque d'incendie. Suivez les instructions ci-dessous pour l'utilisation et l'entretien du projecteur.

Attention :

1. Veuillez lire attentivement ce manuel avant d'utiliser le produit.
2. Pour assurer une alimentation électrique stable à l'appareil, utilisez un cordon d'alimentation standard qui correspond aux paramètres d'alimentation électrique locaux.
3. Ne regardez pas dans l'objectif de l'appareil pendant qu'il fonctionne.
4. Lorsque le projecteur est allumé, assurez-vous que les orifices de ventilation de l'appareil ne sont pas obstrués. Par conséquent, ne le placez pas sur des surfaces molles ou ne le recouvrez pas de matériaux.
5. Le projecteur n'est pas étanche, donc ne placez pas de récipients contenant des liquides tels que des pots, vases, tasses, etc. sur ou à proximité de celui-ci.
6. Stockez et utilisez le projecteur dans un endroit sec et propre.
7. Si l'appareil ne sera pas utilisé pendant une longue période, éteignez-le et débranchez-le de la source d'alimentation.
8. Lorsque vous déplacez le produit, protégez-le avec de la mousse et d'autres matériaux dans lesquels il a été emballé en usine.
9. Si le projecteur est endommagé, ne le réparez pas vous-même. Signalez la panne en contactant directement le vendeur du produit ou le fabricant.

Remarques :

Lorsque vous utilisez le projecteur, suivez scrupuleusement les instructions de ce manuel. S'il y a des divergences entre les informations contenues dans le manuel et les caractéristiques réelles du produit, ces dernières doivent être prises en compte.

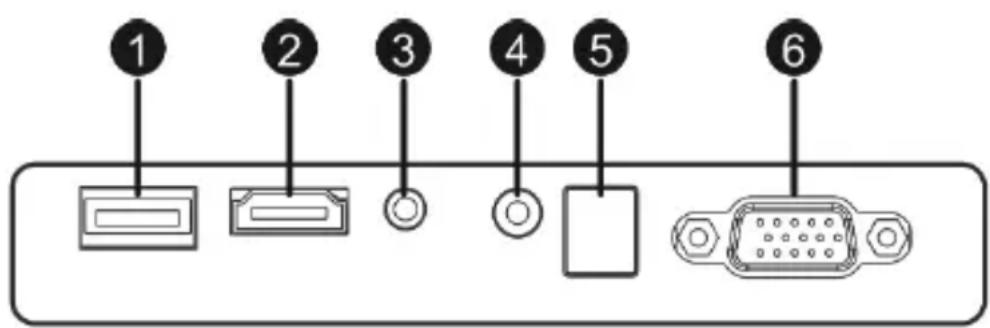

1. Panneau arrière

1. Port USB-A (entrée)
2. Port HDMI (entrée)
3. Mini-Jack (sortie audio)
4. Port AV (entrée)
5. Récepteur de signal IR (signal de télécommande)
6. Port VGA (entrée)

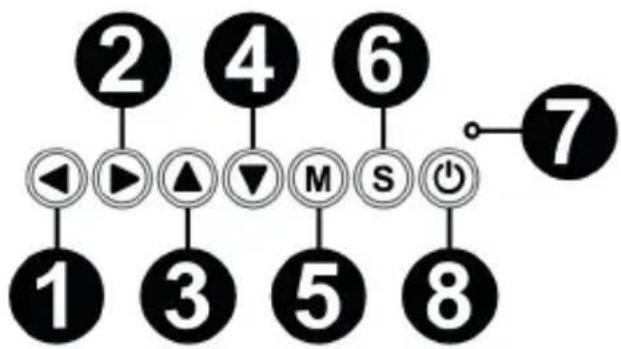

2. Panneau supérieur

1. Déplacer à gauche
2. Déplacer à droite
3. Déplacer en haut
4. Déplacer en bas
5. Bouton menu / retour
6. Sélection de la source d'entrée
7. LED de statut
8. Bouton marche/arrêt


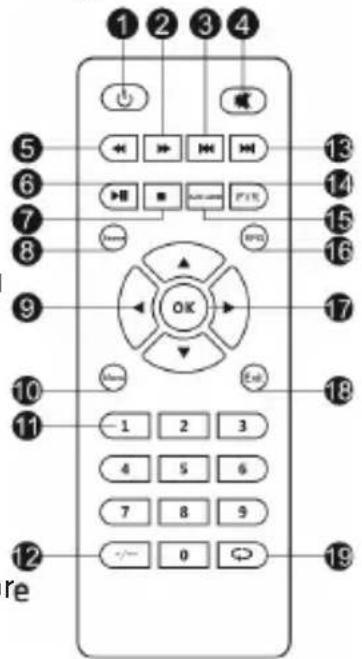

3. Télécommande

1. Bouton on/off
2. En avant
3. Précédent
4. Réduire le volume sonore
5. Retour en arrière
6. Lecture / Pause
7. Stop
8. Sélectionnez la source vidéo
9. Instructions de navigation dans le menu
10. Menu d'options / bouton de retour
11. Clavier numérique
12. Modifier les numéros
13. Suivant
14. Fonction PVR
15. Sélection de la langue de la bande sonore
16. Guide du programme
17. Bouton de confirmation
18. Sortie / retour
19. Passage d'une sélection à l'autre

Connectez une extrémité du cordon d'alimentation au projecteur (1) et branchez l'autre extrémité à la prise de courant (2).

2. Mise en marche et arrêt

Appuyez sur le bouton On/Off de la télécommande ou du projecteur (3).

3. Réglage de la mise au point et correction de l'inclinaison de l'écran :

Placez le projecteur de manière que l'objectif reste perpendiculaire au mur ou au tableau blanc où l'image doit être projetée. Lorsque l'appareil est allumé, le menu principal s'affiche :

Pour améliorer la netteté de l'image projetée, tournez le bouton de mise au point (2) derrière l'objectif (1) pour rendre l'image plus nette.

Si l'image n'est pas affichée perpendiculairement, elle sera déformée.

Une image déformée trapézoïdale (image ci-dessous) peut être corrigée avec le bouton (3).

4. Changer la langue

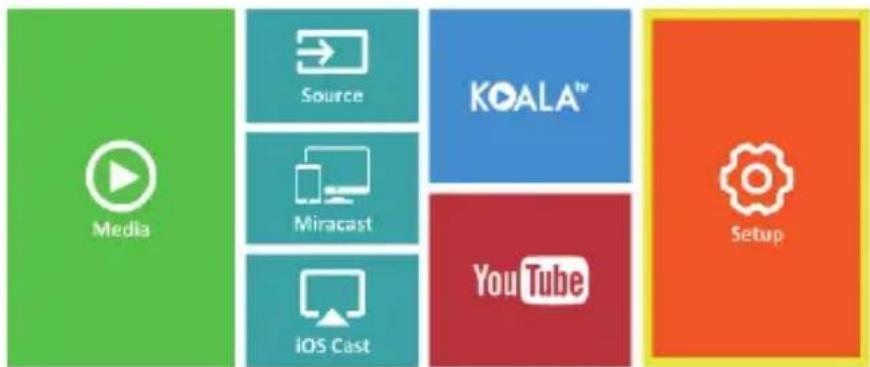

a) À l'aide des touches directionnelles de la télécommande, sélectionnez la section (Paramètres) et confirmez en appuyant sur la touche (OK) de la télécommande. b) Sélectionnez la section (Avancé) et confirmez la sélection avec le bouton (OK). c) Sélectionnez la section (Langue). Utilisez les flèches directionnelles de la télécommande (gauche, droite) pour régler la langue. d) Retour au menu principal en appuyant sur la touche (EXIT) de la télécommande

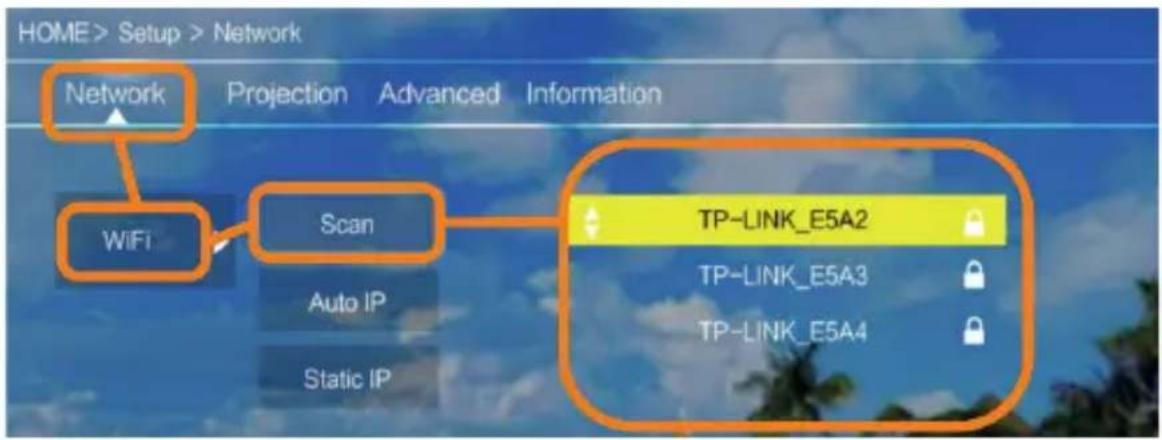

5. Connexion au réseau wi-fi

a) À l'aide des touches directionnelles de la télécommande, sélectionnez la section (Paramètres) et confirmez en appuyant sur la touche (OK) de la télécommande. b) Sélectionnez la section (Réseau) et confirmez votre sélection.

c) Sélectionnez la section (Wi-Fi) et confirmez votre sélection. d) Sélectionnez la section (Scanner) et confirmez votre sélection. Le projecteur analyse les réseaux Wi-Fi disponibles et en affiche la liste. e) Sélectionnez le nom du réseau Wi-Fi auquel vous souhaitez vous connecter et confirmez avec (OK) sur la télécommande. f) Si le réseau est protégé par un mot de passe, vous serez invité à entrer ce dernier. Faites défiler jusqu'au champ (Mot de passe) et confirmez votre sélection. g) Un clavier virtuel, que vous pourrez utiliser pour saisir votre mot de passe, apparaîtra à l'écran. Utilisez les touches de la télécommande pour naviguer

dans la liste des lettres et des chiffres, et confirmez votre sélection avec (OK). Les lettres majuscules peuvent être activées en sélectionnant et en choisissant un sous-titre (ABC). Après avoir entré le mot de passe correct, appuyez sur (EXIT) sur la télécommande pour fermer le clavier. Confirmez le mot de passe en sélectionnant (Accepter)/(Confirmer) et appuyez sur (OK).

h) Pour quitter le menu principal, appuyez plusieurs fois sur la touche (EXIT) de la télécommande.

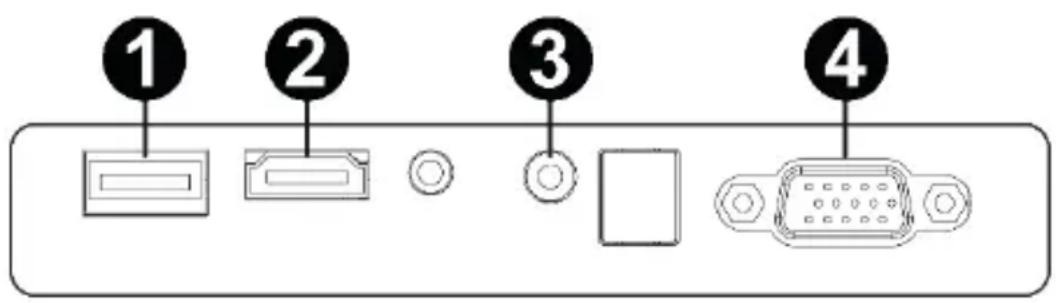

6. Connexion à une source de médias via le câble

Le projecteur permet de projeter des images à partir de divers appareils. En fonction de votre appareil, utilisez l'entrée appropriée au dos du boîtier.

1. Entrée USB - dispositifs tels que les pendules, les lecteurs portables.
2. Entrée HDMI - appareils tels qu'ordinateur, ordinateur portable, console, récepteur satellite, téléphone (supportant la technologie MHL et uniquement via un câble MHL dédié).
3. Entrée vidéo (AV) - appareils tels que console, récepteur satellite.
4. Entrée VGA - appareils tels qu'un ordinateur, un ordinateur portable, un récepteur satellite.

7. Sélection de la source vidéo

Si plus d'un signal vidéo est connecté au projecteur, indiquez à partir de quel appareil le projecteur doit transmettre une image.

a) À l'aide des touches directionnelles de la télécommande, sélectionnez la section (Source) et confirmez en appuyant sur la touche (OK) de la télécommande. b) Une liste apparaît avec la sélection des sources vidéo (décrite dans la section précédente).

c) À l'aide des touches directionnelles de la télécommande, sélectionnez la source à partir de laquelle l'image doit être transmise et confirmez avec (OK). d) Pour revenir à la liste de sélection des sources vidéo, sélectionnez (MENU) sur la télécommande.

Vous pouvez également définir des paramètres pour la vidéo et l'audio dans la section de sélection des sources vidéo :

Image : Mode d'affichage (standard, doux, vif), rapport d'aspect (4:3, 16:9), luminosité, couleur, contraste, netteté

Son : mode sonore (standard, actualités, musique, théâtre), basses, aigus, balance, égaliseur.

8. Connexion à un lecteur externe

Afin de pouvoir jouer du multimédia à partir d'une clé USB ou d'un lecteur portable, vous devez :

a) Brancher le lecteur sur le connecteur USB-A situé à l'arrière du châssis. b) À l'aide des touches directionnelles de la télécommande, sélectionnez la section (Médias) et confirmez en appuyant sur (OK) sur la télécommande.

Si le disque est correctement détecté, vous pourrez parcourir son contenu par catégories : films, musique, photos, texte.

Les fichiers de ces catégories peuvent être consultés et affichés à l'écran. Vous pouvez vous déplacer entre les deux à l'aide des touches directionnelles de la télécommande et confirmer la sélection avec le bouton (OK).

9. Connexion vidéo sans fil aux appareils mobiles

Le projecteur est équipé d'un module de connexion sans fil Wi-Fi qui vous permet de projeter une image à partir de votre appareil mobile sans câbles. Seuls les appareils mobiles compatibles avec la technologie MIRACAST peuvent envoyer des images au projecteur.

Suivez les étapes ci-dessous pour lancer la transmission vidéo sans fil vers le projecteur :

a) À l'aide des touches directionnelles de la télécommande, sélectionnez la section (Miracast) si vous utilisez un appareil androïde compatible Miracast. Si vous utilisez un appareil Apple fonctionnant sous iOS, sélectionnez (iOS Cast). Une fois sélectionné, confirmez en appuyant sur le bouton (OK) de la télécommande. b) Activez le Wi-Fi sur votre appareil mobile. c) Le processus de connexion « Miracast » peut varier en fonction de votre appareil.

Appareils Android : recherchez les paramètres décrits comme : Miracast ou duplication d'écran ou connexion d'écran. Activez ensuite la recherche d'écrans sans fil actifs. Cherchez ensuite un appareil nommé : « ZYCast » et lien vers celui-ci.

Appareil Apple fonctionnant sous iOS : Assurez-vous que le projecteur et l'appareil à partir duquel vous voulez transmettre une image sont connectés au même réseau Wi-Fi. Allez dans le panneau de contrôle et sélectionnez l'écran dupliqué, puis cherchez un appareil nommé : « ZYCast » et lien vers celui-ci.

Si vous avez des difficultés à vous connecter, revenez aux paramètres de connexion Wi-Fi (décrits à l'étape 5). Sélectionnez (AUTO-IP) et confirmez. Retournez ensuite à l'écran de connexion (iOS Cast) et répétez les étapes sur votre téléphone.

Lorsque vous utilisez le projecteur, suivez scrupuleusement les instructions de ce manuel. S'il y a des divergences entre les informations contenues dans le manuel et les caractéristiques réelles du produit, ces dernières doivent être prises en compte.
