Marka	Falmec
Model	Quantum Pro
Typ produktu	Płyta indukcyjna zintegrowana z okapem
Liczba stref grzewczych	4
Technologia grzania	Indukcyjna
Powierzchnia użytkowa strefy	24,6 × 18,9 cm
Moc całkowita	2,8 - 7,4 kW (regulowana)
Zużycie energii (płyta)	183,9 Wh/kg
Napięcie zasilania	220-240 V~ / 380-415 V~ 50/60 Hz
Zalecany przekrój kabla	3 x 4 mm² (220-240 V) lub 4 x 1,5 mm² (380-415 V)
Główne funkcje	Booster, Keep Warm, Pause, Timer, Bridge, Automatyczne ogrzewanie, Blokada, Zabezpieczenie dziecięce, Recall
Prędkości okapu	9 prędkości + boost (P)
Timer okapu	Automatyczne wyłączenie po 15 min
Filtry okapu	Metalowe filtry przeciwtłuszczowe (zmywalne) + filtr węglowy/zeolitowy (opcjonalny)
Alarm konserwacji okapu	Co 2000 godzin (filtr węglowy)
Bezpieczeństwo	Wykrywanie garnka, automatyczne wyłączenie w przypadku przegrzania, blokada sterowania, zabezpieczenie dziecięce, wyłączenie awaryjne
Materiał powierzchni	Ceramika szklana
Czyszczenie	Specjalny środek do ceramiki szklanej, metalowa skrobaczka, woda i ocet na kamień
Konserwacja okapu	Mycie filtrów metalowych co miesiąc (30 h); pojemnik na olej czyścić co miesiąc
Części zamienne	Filtry metalowe, filtry węglowe, skrobaczka, ściereczki do czyszczenia
Instalacja	Zarezerwowana dla wykwalifikowanego personelu; nie instalować nad lodówką lub pralką
Normy elektryczne	Obowiązkowe uziemienie, zgodne z obowiązującymi normami
Gwarancja i pomoc	Oryginalne części zamienne, autoryzowane centrum pomocy technicznej

Często zadawane pytania - Quantum Pro FALMEC

Jakie rodzaje garnków używać na płycie indukcyjnej Quantum Pro?

Używaj wyłącznie garnków z magnetycznym dnem (przyczepność magnesu). Odpowiednie: stal emaliowana, żeliwo emaliowane, stal nierdzewna wielowarstwowa lub z dnem ferrytycznym. Unikaj miedzi, aluminium, ceramiki i gliny. Minimalna średnica dna to 120 mm dla pojedynczej strefy i 230 mm dla funkcji Bridge.

Jak wyczyścić ceramiczną płytę szklaną Quantum Pro?

Pozostaw płytę do ostygnięcia. Usuń zabrudzenia odpowiednią metalową skrobaczką. Nałóż specjalny środek do ceramiki szklanej, przetrzyj miękką szmatką, spłucz czystą wodą i osusz. Nigdy nie używaj alkoholu, ściernych ani korozyjnych środków. W przypadku plam z kamienia użyj mieszanki wody i białego octu.

Jak myć metalowe filtry okapu?

Myj filtry metalowe co miesiąc (lub po 30 godzinach użytkowania). Namocz je we wrzącej wodzie z płynem do naczyń na godzinę, opłucz i osusz przed ponownym montażem. Można je również myć w zmywarce w maksymalnej temperaturze 60°C bez agresywnego detergentu. Nie zginaj ich i nie używaj korozyjnych środków.

Czym jest funkcja Bridge i jak ją używać?

Funkcja Bridge umożliwia połączenie dwóch stref grzewczych (1-2 lub 3-4) do używania dużego prostokątnego garnka (typu rybnik). Wykrywa się automatycznie, jeśli odpowiednio szeroki garnek zostanie umieszczony na dwóch strefach. Aby aktywować ręcznie, naciśnij jednocześnie przyciski obu stref. Moc jest regulowana dla całości.

Co zrobić, gdy płyta wyświetli kod błędu E2?

Kod E2 oznacza przegrzanie strefy grzewczej. Może to być spowodowane pustym garnkiem, nieodpowiednim naczyniem lub nadmierną temperaturą. Pozostaw strefę do ostygnięcia (wskaźnik H zgaśnie) i zdejmij garnek. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem.

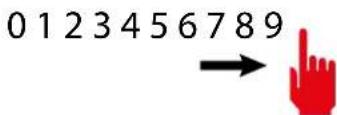

Jak aktywować funkcję blokady dziecięcej?

Aby aktywować zabezpieczenie dziecięce, naciśnij przycisk dowolnej strefy grzewczej na 3 sekundy, zwolnij, a następnie przesuń palcem od 0 do 9 na selektorze poziomu mocy. Pojawi się symbol L. Aby dezaktywować, powtórz tę samą procedurę, przesuwając od 9 do 0. Procedurę należy wykonać w ciągu mniej niż 10 sekund.

Jakie są minimalne wymiary wnęki dla Quantum Pro?

Instrukcja nie podaje dokładnych wymiarów wnęki. Ogólnie, przewidź wycięcie o szerokości około 60 cm i głębokości 50 cm dla płyty 4-strefowej. Skonsultuj się z wykwalifikowanym instalatorem i przestrzegaj lokalnych norm. Okap powinien być zainstalowany na odpowiedniej wysokości nad płytą grzewczą.

Czy można używać okapu bez metalowego filtra?

Nie, konieczne jest używanie okapu z zamontowanymi metalowymi filtrami przeciwtłuszczowymi. Bez nich tłuszcz i brud osadzają się wewnątrz urządzenia, pogarszając jego działanie i zwiększając ryzyko pożaru.

Jak ustawić poziom mocy na strefie grzewczej?

Włącz płytę przyciskiem ON/OFF. Umieść odpowiedni garnek na wybranej strefie. Przycisk strefy zaświeci się. Naciśnij go, a następnie przesuń palcem w prawo na selektorze poziomu mocy do żądanej cyfry (1-9). Aby uzyskać boost (P), naciśnij przycisk Booster. Poziom wyświetla się na ekranie strefy.

Jak konserwować okap i wiedzieć, kiedy wymienić filtr węglowy?

Okap wyposażony jest w alarm, który wyświetla się po około 2000 godzinach użytkowania dla filtra węglowego/zeolitowego. Aby zresetować alarm, przy włączonym silniku naciśnij przycisk F na 5 sekund. Aby włączyć/wyłączyć alarm, postępuj zgodnie z procedurą w instrukcji (bez napięcia, naciśnij jednocześnie przyciski + i -). Wymieniaj filtr węglowy zgodnie z częstotliwością użytkowania.

INSTRUKCJA OBSŁUGI Quantum Pro FALMEC

PL - Połączenia elektryczne silnika i płyty grzewczej (1).

DK - Podłączenia elektryczne silnika i płyty (1).

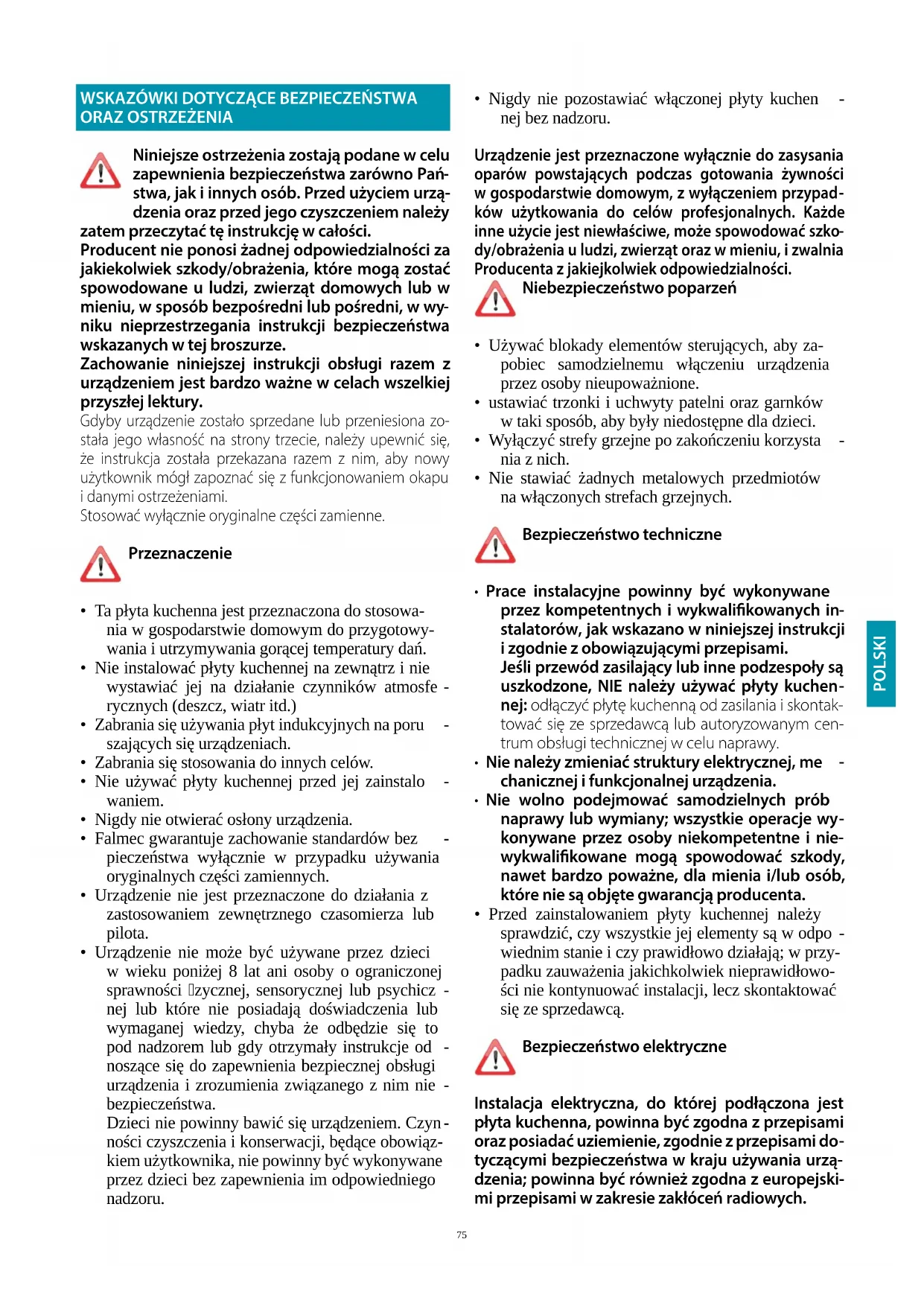

Niniejsze ostrzeżenia zostały podane w celu zapewnienia bezpieczeństwa zarówno Państwa, jak i innych osób. Przed użyciem urządzenia oraz przed jego czyszczeniem należy przeczytać tę instrukcję w całości.

Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody/obrażenia, które mogą zostać spowodowane u ludzi, zwierząt domowych lub w mieniu, w sposób bezpośredni lub pośredni, w wyniku nieprzestrzegania instrukcji bezpieczeństwa wskazanych w tej broszurze.

Zachowanie niniejszej instrukcji obsługi razem z urządzeniem jest bardzo ważne w celach wszelkiej przyszłej lektury.

Gdyby urządzenie zostało sprzedane lub przeniesiona została jego własność na strony trzecie, należy upewnić się, że instrukcja została przekazana razem z nim, aby nowy użytkownik mógł zapoznać się z funkcjonowaniem okapu i danymi ostrzeżeniami.

Stosować wyłącznie oryginalne części zamienne.

Przeznaczenie

• Ta płyta kuchenna jest przeznaczona do stosowania w gospodarstwie domowym do przygotowywania i utrzymywania gorącej temperatury dań.
• Nie instalować płyty kuchennej na zewnątrz i nie wystawiać jej na działanie czynników atmosferycznych (deszcz, wiatr itd.). Zabrania się używania płyt indukcyjnych na poruszających się urządzeniach. Zabrania się stosowania do innych celów.
• Nie używać płyty kuchennej przed jej zainstalowaniem.
• Nigdy nie otwierać osłony urządzenia.
• Falmec gwarantuje zachowanie standardów bezpieczeństwa wyłącznie w przypadku używania oryginalnych części zamiennych.
• Urządzenie nie jest przeznaczone do działania z zastosowaniem zewnętrznego czasomierza lub pilota.
• Urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat ani osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, lub które nie posiadają doświadczenia lub wymaganej wiedzy, chyba że będą pod nadzorem lub gdy otrzymały instrukcje dotyczące zapewnienia bezpiecznej obsługi urządzenia i zrozumienia związanego z nim niebezpieczeństwa.

Dzieci nie powinny bawić się urządzeniem. Czynności czyszczenia i konserwacji, będące obowiązkiem użytkownika, nie powinny być wykonywane przez dzieci bez zapewnienia im odpowiedniego nadzoru.

• Nigdy nie pozostawiać włączonej płyty kuchennej bez nadzoru.

Urządzenie jest przeznaczone wyłącznie do zasysania oparów powstających podczas gotowania żywności w gospodarstwie domowym, z wyłączeniem przypadków użytkowania do celów profesjonalnych. Każde inne użycie jest niewłaściwe, może spowodować szkody/obrażenia u ludzi, zwierząt oraz w mieniu, i zwalnia Producenta z jakiejkolwiek odpowiedzialności.

Niebezpieczeństwo poparzeń

• Używać blokady elementów sterujących, aby zapobiec samodzielnemu włączaniu urządzenia przez osoby nieupoważnione.
• Ustawiać trzonki i uchwyty patelni oraz garnków w taki sposób, aby były niedostępne dla dzieci.
• Wyłączyć strefy grzejne po zakończeniu korzystania z nich.
• Nie stawiać żadnych metalowych przedmiotów na włączonych strefach grzejnych.

Bezpieczeństwo techniczne

• Prace instalacyjne powinny być wykonywane przez kompetentnych i wykwalifikowanych instalatorów, jak wskazano w niniejszej instrukcji i zgodnie z obowiązującymi przepisami. Jeśli przewód zasilający lub inne podzespoły są uszkodzone, NIE należy używać płyty kuchennej: odłączyć płytę kuchenną od zasilania i skontaktować się ze sprzedawcą lub autoryzowanym centrum obsługi technicznej w celu naprawy.
• Nie należy zmieniać struktury elektrycznej, mechanicznej i funkcjonalnej urządzenia.
• Nie wolno podejmować samodzielnych prób naprawy lub wymiany; wszystkie operacje wykonywane przez osoby niekompetentne i niewykwalifikowane mogą spowodować szkody, nawet bardzo poważne, dla mienia i/lub osób, które nie są objęte gwarancją producenta.
• Przed zainstalowaniem płyty kuchennej należy sprawdzić, czy wszystkie jej elementy są w odpowiednim stanie i czy prawidłowo działają; w przypadku zauważenia jakichkolwiek nieprawidłowości nie kontynuować instalacji, lecz skontaktować się ze sprzedawcą.

Bezpieczeństwo elektryczne

Instalacja elektryczna, do której podłączona jest płyta kuchenna, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpieczeństwa w kraju używania urządzenia; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń radiowych.

• Dane dotyczące podłączenia do zasilania (napięcie i częstotliwość) podane na tabliczce znamionowej płyty kuchennej powinny być zgodne z parametrami sieci elektrycznej. Przed podłączeniem do zasilania porównaj te dane. W przypadku wątpliwości skontaktuj się z elektrykiem.

Przed zainstalowaniem okapu należy sprawdzić, czy napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu.

Po zainstalowaniu urządzenia, gniazdko wykorzystywane do podłączenia elektrycznego powinno być łatwo dostępne; jeśli nie jest to możliwe, należy zastosować wyłącznik główny, aby w razie konieczności móc odłączyć okap.

Wszelkie modyfikacje w instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka.

W przypadku awarii urządzenia, nie należy podejmować samodzielnych prób jego naprawy, lecz skontaktować się z dostawcą lub autoryzowanym centrum obsługi technicznej.

! Podczas instalowania okapu należy odłączyć urządzenie, wyjmując wtyczkę lub za pomocą wyłącznika głównego.

BEZPIECZEŃSTWO ODPROWADZANIA DYMU

! Nie przyłączać urządzenia do kanałów dymowych/spalinowych (koty, kominki itp.).

Przed instalacją okapu należy się upewnić, że przestrzegane są wszystkie przepisy dotyczące odprowadzania zużytego powietrza poza pomieszczenie.

OSTRZEŻENIA DOTYCZĄCE KORZYSTANIA Z URZĄDZENIA

• Przed pierwszym włączeniem urządzenia usuń z niego ewentualne folie ochronne i naklejki. Garnki i inne naczynia kuchenne w trakcie korzystania z nich na płycie mogą powodować hałas, którego przyczynę mogą stanowić:
• wysoki poziom pobieranej mocy.
• różne materiały, z których wykonane jest dno garnków.
• Nigdy nie używać wody do gaszenia ognia. Wyłącz strefę grzejną. Stłumić płomienie za pomocą pokrywki, koca gaśniczego lub innego podobnego przedmiotu.
• Nie przechowywać przedmiotów łatwopalnych w szufladach umieszczonych pod płytą kuchenną. Pojemnik z przegródkami na sztućce powinien być wykonany z materiału odpornego na wysoką temperaturę.
• Nie podgrzewać pustych garnków ani patelni oraz zawsze sprawdzać, czy w naczyniach kuchennych znajduje się minimalna ilość płynu.
• Nie przechowywać metalowych przedmiotów bezpośrednio pod płytą kuchenną. Zawsze wyłączać płytę kuchenną po zakończeniu korzystania z niej. W miarę możliwości zawsze używać pokrywek, aby unikać rozpraszania ciepła. Gotować w małej ilości wody.
• Po rozpoczęciu smażenia lub gotowania potraw ustawić moc na niższym poziomie.
• W przypadku używania tłuszczów i olejów nieustannie kontrolować proces gotowania, gdyż wymienione substancje mogą szybko ulec zapaleniu.
• Podgrzewać tłuszcze i oleje przy maksimum jednej minuty i nigdy nie używać funkcji Booster. Pamiętać, aby cukier, materiały syntetyczne oraz folie aluminiowe nie miały styczności z gorącymi strefami. Podczas schładzania wymienione substancje mogą spowodować pęknięcia lub inne uszkodzenia powierzchni witroceramicznej: wyłączyć urządzenie i natychmiast usunąć z jeszcze gorącej strefy grzejnej. W trakcie i po zakończeniu korzystania z urządzenia uważać, by się nie oparzyć.
• Upewnić się, że żaden zamocowany na stałe ani ruchomy przewód elektryczny urządzenia nie styka się z szybą lub z gorącym naczyniem kuchennym.
• Nie używać płyty kuchenki do podgrzewania słojów.
• Nie używać żadnego rodzaju pokryw na płycie indukcyjnej.
• Przewody elektryczne nie powinny stykać się z płytą kuchenną. Zaleca się, aby chronić ręce, używając odpowiednich łapek do chwytania gorących naczyń. Używać wyłącznie suchych rękawic lub łapek.
• Używać tylko garnków i patelni z gładką magnetyczną podstawą odpowiednią do płyt indukcyjnych. Zawsze używać jednego garnka lub patelni w każdej strefie grzejnej, również podczas korzystania z funkcji BRIDGE.
• Nie umieszczać gorących naczyń na przyciskach dotykowych i kontrolkach, ponieważ mogą one uszkodzić elektronikę zainstalowaną poniżej. Dbać, aby elementy sterujące i kontrolki były zawsze czyste.
• Przemieszczać garnki, unosząc je, nie przeciągać ich po powierzchni płyty kuchennej.
• Przed każdym użyciem garnki i płyta kuchenna powinny być idealnie wyczyszczone.
• Nie upuszczaj żadnych przedmiotów na płytę grzewczą!

Używaj wyłącznie garnków z dnem o właściwościach magnetycznych.

Używaj garnków o wymiarach dostosowanych do odpowiedniej strefy grzejnej.

WYBÓR GARNKÓW

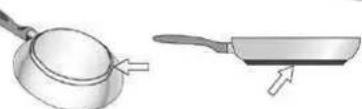

Garnki odpowiednie do gotowania na płycie indukcyjnej:

Dna mogą być wykonane całkowicie z metali żelaznych, z mieszanki metali żelaznych i nieżelaznych lub z materiałów nieżelaznych.

Do płyt indukcyjnych nadają się tylko garnki z całkowicie magnetycznym, wystarczająco szerokim i idealnie płaskim dnem.

Dno nadaje się do namagnesowania, jeśli magnes przylega do każdego punktu na dnie naczynia.

Minimalna średnica dna garnka może się różnić w zależności od strefy gotowania (patrz informacje poniżej); minimalna średnica to ta część garnka, która spoczywa na płycie kuchennej.

Garnki z płaskim dnem wykonanym w całości z żelaza pozwalają na równomierne rozprowadzanie ciepła, a płaskie dno zapobiega uszkodzeniu powierzchni płyty kuchennej.

Odpowiednie garnki (przykłady):

- garnki z grubym dnem z emaliowanej stali, - garnki żeliwne z emaliowanym dnem, - garnki wykonane z wielowarstwowej stali nierdzewnej, - garnki z ferrytycznej stali nierdzewnej.

A

B

Wymiary dna garnka:

Obszar gotowania Minimalne wymiary
Pojedyncza ø120mm
Funkcja Bridge 230mm

Garnki nieodpowiednie do gotowania na płycie indukcyjnej:

Garnki z dnem niemagnetycznym lub częściowo magnetycznym, które są mniejsze od podanego minimalnego rozmiaru i nie są idealnie płaskie, nie nadają się do stosowania na płytach indukcyjnych, nawet jeśli mają symbol wskazujący, że nadają się do płyty indukcyjnej.

W każdym przypadku takie garnki są mniej wydajne i mają niższą jakość gotowania.

Dna wykonane z materiałów nieżelaznych (aluminium, miedź itd.) nie mogą być używane z płytami indukcyjnymi.

Dna wykonane z metali mieszanych mogą się nagrzewać w sposób nierównomierny, co uniemożliwia osiągnięcie wysokich temperatur. W przypadku gdy dno składa się głównie z materiału nieżelaznego, płyta może nie rozpoznać garnka i strefa gotowania nie zostanie aktywowana. Ponadto niektóre z tych materiałów mają skłonność do uwalniania substancji, które wiążą się z nadrukiem na szkle, uszkadzając je w sposób nieodwracalny.

Używanie garnków z nierównym dnem (np. z nadrukowanymi kropkami na dnie) może utrudniać wykrycie garnka, nie gwarantuje równomiern

ego nagrzewania i może powodować uwalnianie się materiału z powodu szoku termicznego. Nieodpowiednie garnki (przykłady):

- garnki miedziane, - garnki aluminiowe, - garnki ceramiczne, - garnki z terakoty, - garnki ze stali nierdzewnej.

Hałas podczas gotowania

Podczas gotowania garnki mogą wytwarzać hałas; nie oznacza to wadliwego działania i nie wpływa na działanie produktu.

Wytwarzany hałas ma związek z rodzajem garnka i rodzajem dna. Jeśli hałas jest szczególnie uciążliwy, zaleca się wymianę garnka.

Szum, syczenie, trzaski i drgania są spowodowane przenoszeniem energii na dno garnka i są wytwarzane przez różne materiały, z których się składa dno. Występują przy wysokim poziomie mocy i zmniejszają się wraz z ustawieniem niższego poziomu.

Hałas wewnętrznej wentylacji: urządzenie jest wyposażone w wentylację do regulacji wewnętrznej temperatury płyty indukcyjnej. Wentylacja może działać nawet po wyłączeniu urządzenia.

INSTRUKCJE BEZPIECZEŃSTWA I OSTRZEŻENIA

Ostrzeżenie dla osób z rozrusznikami serca:

W razie wątpliwości należy skontaktować się z producentem rozrusznika serca lub lekarzem.

Pole elektromagnetyczne płyt może wpływać negatywnie na działanie magnesowalnych przedmiotów. Karty kredytowe, urządzenia ratujące życie, kalkulatory kieszonkowe itp. nie mogą być umieszczane w bezpośrednim sąsiedztwie włączonej płyty kuchennej.

Metalowe przedmioty przechowywane w szufladzie pod urządzeniem mogą ulec znacznemu nagrzaniu w przypadku długotrwałego korzystania z urządzenia. Nie przechowywać metalowych przedmiotów w szufladzie umieszczonej bezpośrednio pod płytą grzejną.

Jeżeli urządzenie jest zainstalowane nad piekarnikiem lub kuchenką elektryczną z systemem pirolitycznym, nie wolno go używać podczas procesu pirolizy, ponieważ mogą zostać uruchomione zabezpieczenia płyty kuchennej przy przegrzaniu (patrz odpowiedni paragraf).

Urządzenie jest wyposażone w wentylatory chłodzące. Jeśli pod urządzeniem wpuszczonym w blat znajduje się szuflada, należy umieścić przegrodę oddzielającą pomiędzy szufladą a dolną częścią urządzenia, aby zapewnić konieczną wentylację płyty i nie dopuścić do zablokowania wentylatorów.

Nigdy nie używać dwóch garnków lub patelni jednocześnie na jednym obszarze gotowania, prostokątnym obszarze gotowania lub w strefie gotowania PowerFlex.

Przed przystąpieniem do czyszczenia lub konserwacji, odłączyć urządzenie wyjmując wtyczkę lub za pomocą głównego wyłącznika.

Nie należy używać okapu z mokrymi rękami lub boso.

Gdy nie korzysta się z urządzenia, należy zawsze sprawdzić, czy wszystkie części elektryczne (światła, wyciąg) są wyłączone.

Nie kłaść żadnych obiektów na ruchomych klapkach.

Podczas stosowania frytkownicy sprawdzać przegrzany olej, aby zapobiec zapłonowi.

Nigdy nie należy używać okapu bez metalowych filtrów przeciwtłuszczowych; tłuszcz i brud w tym przypadku osadziłby się na urządzeniu, pogarszając jego działanie.

Dostępne części okapu mogą być nagrzane, gdy są stosowane w połączeniu z urządzeniami do gotowania.

Nie czyścić części okapu, gdy są jeszcze gorące.

Jeśli czyszczenie nie jest przeprowadzane zgodnie z procedurami i z produktami wymienionymi w niniejszej instrukcji, może wystąpić zagrożenie pożarowe.

Gdy urządzenie nie jest używane przez dłuższy czas, wyłącz główny wyłącznik.

W przypadku jednoczesnego korzystania z innych urządzeń (kotły, piece, kominki itd.) zasilanych gazem lub innymi paliwami, należy zapewnić odpowiednią wentylację w pomieszczeniu, w którym następuje zasysanie dymu, zgodnie z obowiązującymi normami.

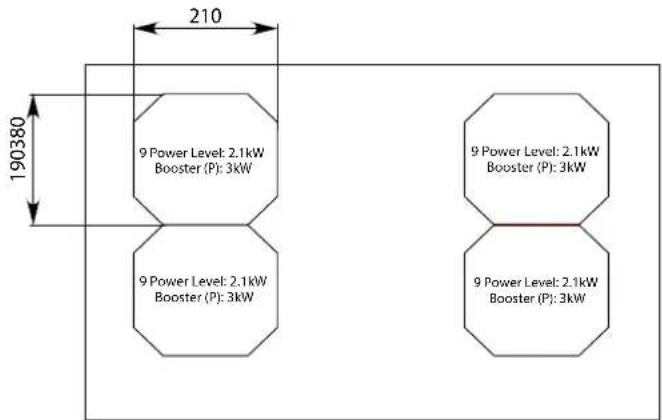

KARTA PRODUKTU PŁYTA KUCHENNA

Informacja o produkcie zgodnie z dyrektywą (UE) nr 66/2014

Producent Falmec S.p.a.
Identifikator modelu Quantum Pro
Typ plyt y kuchennej	Plyta kuchenna z tworzywa szklano-ceramicznego
Liczba obszarów gotowan/ powierzchni do gotowania	4
Technologia grzewcza	Obszary i powierzchnie do gotowania indukcyjnégo
Powierzchnia uzytkowa 4x(24,6x18,9	cm)

WIELKOŚĆ POWIERZCHNI UŻYTKOWEJ

MOC CAŁKOWITA: 2,8-7,4 kW

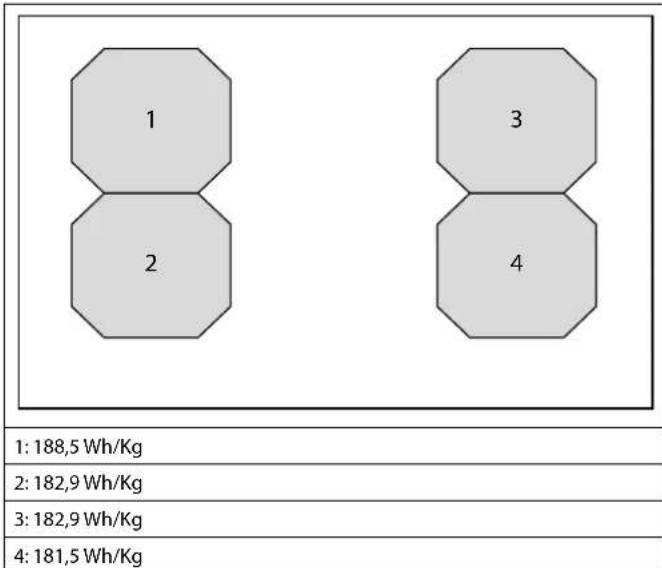

ZUŻYCIE ENERGII (Wh / Kg)

Zużycie energii w obszarach gotowania:

Zużycie energii przez płytę kuchenną: 183,9 Wh/Kg

MONTAŻ

Część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Przed zainstalowaniem okapu należy uważnie przeczytać Rozdz. "WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA".

CECHY TECHNICZNE

Dane techniczne urządzenia znajdują się na etykietach umieszczonych wewnątrz okapu.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA W PRZYPADKU MONTAŻU

Zainstalować płytę kuchenną dopiero po zamontowaniu szafek stojących i wiszących w kuchni.

Upewnić się, że blaty są fornirowane z użyciem kleju odpornego na wysokie temperatury, co zapobiega powstawaniu odkształceń i przebarwień.

UMIESZCZANIE W POZYCJI

Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników atmosferycznych (deszcz, wiatr itd.)

Zabrania się instalowania urządzenia na lodówkach i zamrażarkach, zmywarkach do naczyń, pralkach i suszarkach.

PŁYTA KUCHENNA

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla personelu wykwalifikowanego)

Przed wykonaniem jakichkolwiek czynności przy płycie należy odłączyć urządzenie od sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przycięcia przewodów elektrycznych wewnątrz płyty: w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.

Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.

Podłączenia należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem płyty do sieci elektrycznej należy sprawdzić, czy:

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz płyty; - instalacja elektryczna jest zgodna z normami i wytrzyma obciążenia (patrz dane techniczne wewnątrz płyty); - wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C - instalacja zasilająca wyposażona jest w sprawną i prawidłową instalację uziemiającą zgodnie z obowiązującymi przepisami; gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu płyty.

W przypadku:

• Urządzenia wyposażonego w przewód bez wtyczki; należy używać wtyczki typu znormalizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda bezpieczeństwa.
• Urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przyrządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach przepięcia kategorii III.

Tego typu urządzenia odłączające powinny być dostosowane do sieci zasilania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przerwany wyłącznikiem. Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad dotyczących bezpieczeństwa stałego.

Podłączenia płyty:

sieć Podłaczenia Przekrój		przewodu	Kabel zasilajczy
220V -240V~ 50/60Hz 1P+N / 2P 3 x 4 mm²			H 05 VV - F H 05 RR - F
380V -415V~ 50/60Hz 2P+N / 4 x 1.5 mm²			H 05 VV - F H 05 RR - F
380V -415V~ 50/60Hz 3P+N / 5 x 1.5 mm²			H 05 VV - F H 05 RR - F

OKAPU

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spustową.

W tym celu złącze wylotowe okapu powinno być podłączone za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

• średnicę nie mniejszą od złącza okapu, lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia cofania skroplin do silnika.
• ograniczoną do minimum liczbę zagięć
• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności zasysania okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.

Odstęp wg norm niemieckich:

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4x10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRACJA)

W tej wersji powietrze przepływa przez filtry węglowo-zeolitowe (opcjonalne) w celu oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy filtry węglowo-zeolitowe umieszczone są na okapie, w przeciwnym razie należy je założyć zgodnie ze

wskazówkami w instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować, jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

Część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach. Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE OKAPU

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetransportować dym i opary w kierunku powierzchni zasysania.

Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy dostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu po 15 minutach.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

prędkość (1-3): zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

prędkość (4-5): normalne warunki użytkowania.

prędkość (6-7): w przypadku obecności silnych zapachów i oparów.

prędkość (8-P): szybkie usuwanie zapachów i oparów.

W celu zmniejszenia negatywnego wpływu na środowisko zaleca się zawsze ustawiać minimalną prędkość odpowiednią do wymaganego poziomu zasysania.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

W celu zapoznania się z innymi szczegółami patrz rozdział KONSERWACJA.

DOTYKOWY PANEL PRZYCISKOWY OKAPU

①A - 9 + ②
①A	WL./WYL. Krótkie naciść: Właczenia/wołyczenie okapu. Dlustrzne przytrzymanie: Aktywacja automatycznych cyklu (A) dziatania okapu w zaleznosci od mocy plyt.
+	Zwiększenie prędkość od 1 do 9 (aż do „P“). Prȩdkość „P“: aktywna tylko przyez kilka minut, nastepnie sączama są prȩdkość 9.
-	Zmielejszenia prȩdkości od P do 1.
	Przy okapia wączonym (Krótkie naciść): TIMER (czerwona dioda miga) Automatyczne wymićzenia po upływie 15 minut. Funkcja wymićza są (czerwona dioda wymićzona) w przyypadku: - wymićzenia silnika (klawisz ①A). - Naciśćnij ponownie przycisk TIMER ②F.
	Przy okapia wymićzenia (Dlustrzne przytrzymanie 4s): otwarcie klapek w celu konserwacci okapu i filtrów metalowych ⑪
F	ALARM FILTRA CARBON.ZEO Konserwacja po okolno 2000 godzinach pracy. Na wyświetlaczu pojawia sąsymbol na przemian z prȩdkość pracy okapu. Aby zresetowej alarm: przy wymićznym silniku nacisność na 5 sekund na przycisk ⑤F. Na wyświetlaczu przyze 2 sekundy bedzie widoczny napisi. Aby wymićcy alarm: Przy wymićznym okapie wymićć i przytrzymac wymiść przyze 5 sekund przycisk ④ Wyświetlacz wyymiety F. Wymićć przycisk, + wymićcy alarm. Na wyświetlaczu pojawi sąnapis 2 migajadc kropka w lewym gornym rogu. Odczekić 3 sekundy, konfiguracja zostanie zapisana Aby wymićcy alarm: Przy wymićznym okapie wymićć i przytrzymac wymiść przyze 5 sekund przycisk ①F. Wyświetlacz wyymiety F. Wymićć przycisk aby wymićcy alarm. Na wyświetlaczu pojawi sąnapis 2 migajadc kropka w lewym gornym rogu. Odczekić 3 sekundy, konfiguracja zostanie zapisana.

Jeśli panel przyciskowy jest całkowicie nieaktywny, należy tymczasowo odłączyć zasilanie elektryczne (na ok. 5 sekund) od sprzętu gospodarstwa domowego, a następnie ponownie je podłączyć, aby wznowić normalne działanie.

W razie potrzeby użyć wyłącznika głównego, aby wznowić normalne działanie.

Jeśli dana procedura nie jest skuteczna, skontaktować się z pomocą techniczną.

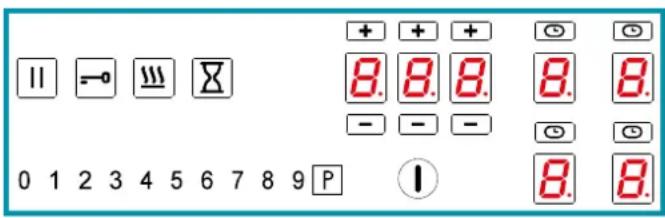

PANEL PRZYCISKOWY

Element sterujucy	Opis
I	Plyta kuchenna ON/OFF W przypadku braku aktywacci innego elementu sterujuczygo plyta węłącza są automatycznie po kilku sekundach
II	Przycisk pauzy. Wstrzymuju gotowanie. Patrz funkcja PAUZA
-0	Przycisk blokady elementów sterujuych. Blokada klawiatury zabeźpieczajca przy przypa-dkowym użyciem elementu sterujuczygo
III	Przycisk funkcyjny KEEP WARM. Utrzymuju temperaturegotowania na 44°C
X	Przycisk Timera. Wȩczna ustawuminium ogólność timera
0123456789	Przelącznik wyboru poziomu mocy Ustawia moc wybranego obszaru gotowania w skali od 0 do 9.
P	Przycisk Booster. Ustawia moc wybranego obszaru gotowania na ma-ksymalną dostepno
+ + + B B B - - -	Obszar Timera. Wyswiectla ustawIONy timer. Przyciski lzwiegszaja lub zmniejszaja war-tość wyswietlan na powiadzonym wyswietlaczu. Cyfry nalewy czytać od lewej do prawej: Godziny,;dzie-sietne minut, minuty.
B B B B - - -	Obszar gotowania. Wyswiectla i wybiera powiadzany obszar gotowania: - Z przydpo po lewej stronie - Z tylu po lewej stronie - Z przydpo po prawej stronie - Z tylu po prawej stronie
O	Timer obszaru gotowania. Wyswiectla wȩczenie timera pewizanego z odpowie-dnim obszarem gotowania

Wyświetlanie na wyświetlaczu	Opis
	Obszar gotowania w trybie gotowość
	Wybrany obszar gotowania
	Wybrany poziom mocy

P.	Power boost: maksymalna moc gotowania
H	Wskaźnikciepla resztkowego
U.	Aktywna funkacja Keep warm
A	Aktywna funkacja Bridge
B	Garnek nie znajduje są na płycie kuchennej lub nie zostāw wykryty.
H	Aktywna funkacja Pauzy
L	Aktywna funkacja Blokady przy做的事情mi
A	Aktywna funkacja Automatyczné podgrzewania

DZIAŁANIE PŁYTY INDUKCYJNEJ I KORZYSTANIE Z NIEJ

UŻYWAĆ TYLKO NACZYŃ DO PŁYT INDUKCYJNYCH. Po włączeniu strefy grzejnej, dno garnka nagrzewa się

Płyta grzejna nagrzewa się wyłącznie dzięki ciepłu przekazywanemu przez garnek.

Indukcja automatycznie wykrywa wymiary garnka.

Moc grzejna powinna zostać wybrana w oparciu o rodzaj gotowanej potrawy.

Poniżej podano tabelkę streszczającą zasady wyboru mocy grzejnej:

OBSZARY REGULACJI

1 - 2 Topienie Podgrzewanie		Sosy, maslo, czekolada, zełatyna Dania wstepnPnie gotowane
2 - 3	Ubijanie Rozmrażanie	Ryz, budyn i dania gotowane Warzywa, ryby, produkty mrożone
3 - 4	Para	Warzywa, ryby, mięso
4 - 5	Gotowanie	Ziemniaki gotowane w wodzie, zupy, makaron Świeże warzywa
6 - 7	Wolne gotowanie Mięso, wąróbska, jaja, kielbaski Gulasz, rolady, flaki
7 - 8 Gotowanie Smażenie		Ziemniaki, obwarzanki, placki
9 Smażenie, doprowadzanie do wrzenia		Befsztyki, omlety Gotowanie
P Smażenie, doprowadzanie do wrzenia		Doprowadzanie do wrzenia dużych ilosci wody

Uwaga: Czas podgrzewania w przypadku indukcyjnych płyt kuchennych jest krótszy niż przy kuchenkach gazowych.

PROCEDURA ZMIANY MOCY

UWAGA: zmniejszenie mocy powoduje ograniczenia poziomów mocy, które można ustawić w poszczególnych obszarach. Takie ograniczenia są automatycznie zarządzane przez urządzenie.

Kolejnosć Opis
I	Z wylączona płyta Wciszć przyczysk ON/OFF.
Kolejność Opis
3 sec.	Wantiago 3 sekund nalezy ponownie wcinność przycisk ON/OFF Przycisk zaczyna migać.
II	Wcinsność przytrzyȩcie wciȩniety przycisk pauzy.
2 3 1 5 4	Wyświetlacze obszarów gotowania psychu zęsztymi. pokazuji: Wcinsność cztyżary obszary zgodnia z ruchem wskazówek zegara.
II	Zwolnić przycisk pauzy.
0123456789P ①	Na wyświetlaczu obszaru gotowania pojawia są symbol na przemian z numerem parametr W obszarze Timera wyświetlane jest biełące ustawuminium parametr Parametriem slównym do ustawiania mocy jest UO.
0123456789P ①	Nacisinność aboszar Timera, aby zmieiuć ustawIONa wartość mocy. Wcinsność przy.§cznik wyboru pozioremocy: - w lewo, aby zmiejeśczy wartość, - w prawo, aby są zȩkszenia.
0123456789P ①	Wartóść Mocy Minimalna: 1,4 2,8 kW Maksymalna: 3,7 7,4 kW Przyrost regulacja: 0,2 kW
0123456789P ①	Wcinsność aby zakończyc ustawianie parametrów.
0123456789P ①	Aby zapisać zmiany i wyjsć z menu: - wcinność przycisk ON/OFF ① na 2 sekundy. Aby wyjsć z menu bez zapisiywaniazmian: - wcinność przycisk ①

AUTOMATYCZNE WŁĄCZANIE OBSZARU GOTOWANIA

- Włączyć płytę kuchenną. Umieścić garnek, który nie jest pusty, w obszarze gotowania.

• Przycisk powiązany z danym obszarem włącza się automatycznie.
• Przełącznik wyboru poziomu mocy się włącza, podświetlając poziom 0.

0123456789

• Nacisnąć na przycisk ustawianego obszaru gotowania. W prawym dolnym

rogu świeci się kropka. - Ustawić żądany poziom mocy.

REGULACJA POZIOMU MOCY:

• Przesuń palec w prawo na przycisku poziomu mocy i zatrzymaj się na żądanym poziomie.

• Na wyświetlaczu wybranego obszaru gotowania widoczny jest ustawiony poziom mocy:

• Wciśnij przycisk, aby włączyć poziom Booster.

Na wyświetlaczu wybranego obszaru gotowania wyświetla się napis. Poziom Booster jest utrzymywany przez maksymalnie 5 minut, po czym poziom mocy jest zwiększany do 9.

W CELU WYŁĄCZENIA OBSZARU GOTOWANIA:

• Przesuń palec w lewo na przycisku poziomu mocy i zatrzymaj się na poziomie 0.

• Na wyświetlaczu wybranego obszaru gotowania widoczny jest poziom

mocy 0:

ADNOTACJA: aby wyłączyć wszystkie obszary gotowania jednocześnie: wciśnij przycisk na 2 sekundy.

Na wyświetlaczu obszarów gotowania, które są jeszcze bardzo gorące,

pojawi się symbol: . Nie dotykaj obszarów gotowania, dopóki świeci

się wskaźnik

FUNKCJA BRIDGE:

• Funkcja umożliwia wspólną obsługę obszarów gotowania: 1-2 i/lub 3-4, do stosowania w przypadku naczyń, takich jak garnki na ryby lub duże prostokątne garnki.

ADNOTACJE: Automatyczne wykrywanie BRIDGE: urządzenie automatycznie proponuje funkcję BRIDGE, jeśli wystarczająco duży garnek zostanie umieszczony na obszarach gotowania 1-2 lub 3-4.

- Wcisnąć jednocześnie przyciski dwóch obszarów gotowania, które mają zostać połączone. UWAGA: można łączyć tylko wskazane pary: obszar z przodu i z tyłu prawy (1-2) lub obszar z przodu i z tyłu lewy (3-4).

- Sygnał dźwiękowy ostrzega o aktywacji funkcji, a wyświetlacze pokazują:

- Dostosuj zadany poziom mocy.

W celu wyłączenia funkcji BRIDGE:

Naciśnij jednocześnie przyciski dwóch sparowanych stref gotowania.

FUNKCJA KEEP WARM

utrzymuje temperaturę potraw na poziomie około 44°C

Nacisnąć na przycisk ustawianego obszaru gotowania.

W prawym dolnym rogu świeci się kropka - Wcisnąć przycisk Keep Warm, wyświetlacz obszaru gotowania informuje o włączeniu funkcji

W celu wyłączenia funkcji KEEP WARM:

- Wcisnąć przycisk obszaru gotowania z aktywną funkcją Keep Warm - Wcisnąć przycisk Keep Warm

FUNKCJA PAUZY

wstrzymuje działanie wszystkich obszarów gotowania.

- Wcisnąć przycisk pauzy II - Wyświetlacz obszarów gotowania informuje o włączeniu funkcji pauzy.

Funkcja pauzy może być aktywna przy maksymalnie 10 minut, po czym urządzenie się wyłącza.

W celu wyłączenia funkcji PAUZY:

- Wcisnąć przycisk pauzy II. Przycisk zaczyna migać. - Nacisnąć na dowolny przycisk z wyjątkiem przycisku Pauza. - Funkcja jest wyłączona, a obszary gotowania wznawiają działanie aktywnie przed aktywacją funkcji pauza.

ADNOTACJE: przerwanie i przywrócenie zasilania wyłącza funkcję PAUZY.

FUNKCJA BLOKADY ELEMENTÓW STERUJĄCYCH:

wyłącza wszystkie przyciski urządzenia, aby zapobiec ich przypadkowemu włączeniu podczas czyszczenia płyty kuchennej.

- Wcisnąć na 1 sekundę przycisk Blokada elementów sterujących. Wszystkie przyciski z wyjątkiem przycisków Blokada elementów sterujących i ON/OFF są wyłączone.

Aby wyłączyć funkcję BLOKADA ELEMENTÓW STERUJĄCYCH:

- Wcisnąć na 1 sekundę przycisk Blokada elementów sterujących.

FUNKCJA BLOKADY PRZED DZIEĆMI:

wyłącza działanie wszystkich przycisków.

- WAŻNE: przeprowadzić całą procedurę w ciągu 10 sekund. - Wcisnąć na 3 sekundy przycisk jednego obszaru gotowania. - Zwolnić przycisk i przesunąć palec w prawo na przycisku wyboru poziomu mocy od 0 do 9.

- Wyświetlacz obszaru gotowania informuje o włączeniu funkcji.

Aby wyłączyć funkcję BLOKADY PRZED DZIEĆMI:

- WAŻNE: przeprowadzić całą procedurę w ciągu 10 sekund. - Wcisnąć na 3 sekundy przycisk jednego obszaru gotowania. - Zwolnić przycisk i przesunąć palec w lewo na przycisku wyboru poziomu mocy od 9 do 0.

FUNKCJA TIMERA

umożliwia ustawienie czasu, po upływie którego zostanie włączony alarm przyciskowy.

- Wcisnąć przycisk Timera

• Obszar Timera jest aktywny:

- Wcisnąć przyciski +, aby ustawić timer.

Obszar 1: godziny

Obszar 2: dziesiętne minut, Obszar 3: minuty. Maksymalny ustawiany czas: 9 godzin i 59 minut. - Po 10 sekundach timer zacznie odliczać czas. - Po zakończeniu odliczania włączy się sygnał dźwiękowy. - Aby wyłączyć sygnał dźwiękowy, należy nacisnąć dowolny przycisk.

FUNKCJA TIMERA OBSZARU GOTOWANIA:

umożliwia wyłączenie obszaru gotowania po ustawionym czasie.

• Nacisnąć na przycisk ustawianego obszaru gotowania. W prawym dolnym

rogu świeci się kropka

• Nacisnąć na obszar Timera.

• Obszar timera jest aktywny:

na obszarze gotowania.

- Wcisnąć przyciski +, aby ustawić timer.

Obszar 1: godziny, Obszar 2: dziesiętne minut, Obszar 3: minuty. Maksymalny ustawiany czas: 9 godzin i 59 minut. - Po 5 sekundach timer zacznie odliczać czas. - Po zakończeniu odliczania odpowiedni obszar gotowania zostanie wyłączony i rozlegnie się sygnał dźwiękowy. - Aby wyłączyć sygnał dźwiękowy, należy nacisnąć dowolny przycisk.

FUNKCJA AUTOMATYCZNEGO PODGRZEWANIA:

Ustawia maksymalną moc przez zaprogramowany czas i powraca do poprzedniego poziomu mocy.

• Nacisnąć na przycisk ustawianego obszaru gotowania. W prawym dolnym

rogu świeci się kropka.

• Przesunąć palec w prawo na przyłączniku poziomu mocy i zatrzymać się na żądanym poziomie. Funkcję można włączyć tylko dla poziomów od 1 do 8.

- Wcisnąć na 3 sekundy wybrany poziom.

3 sek.

Będzie to również poziom, do którego obszar gotowania zostanie zresetowany po upływie ustawionego czasu, w którym obszar gotowania będzie działać z maksymalną mocą.

- Wyświetlacz obszaru gotowania informuje o włączeniu funkcji.

Tabela czasu trwania funkcji:

Poziom mocy	Czas faktcji automatycznych podgrzewania (sekundy)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 210
9 Funkcja niedostepha
P Funkcja niedostepha

• Po upływie tego czasu funkcja się kończy, a w obszarze gotowania zostaje przywrócony poprzednio ustawiony poziom mocy.

Aby wyłączyć funkcję AUTOMATYCZNE PODGRZEWANIE:

1 - Odczekać do końca czasu działania funkcji lub

2 - Wcisnąć na 3 sekundy przycisk obszaru gotowania - Funkcja się kończy, a w obszarze gotowania zostaje przywrócony poprzednio ustawiony poziom mocy lub 3 - Jeśli zostanie ustawiony niższy poziom mocy niż przy włączeniu funkcji automatycznego podgrzewania, funkcja zostanie wyłączona.

FUNKCJA RECALL:

umożliwia przywrócenie ustawień gotowania przy niezamierzonym wyłączeniu płyty kuchennej.

- W ciągu 6 sekund od niezamierzonego wyłączenia należy wykonać następujące czynności: - włączyć płytę kuchenną - przycisk pauzy miga, - wcisnąć przycisk pauzy II

Funkcja RECALL resetuje działanie obszarów gotowania, funkcje Timera i Szybkiego podgrzewania. Inne funkcje nie zostaną przywrócone.

ZABEZPIECZENIA PŁYTY KUCHENNEJ

Wyłączenia bezpieczeństwa

Jeśli w przypadku jakiejś strefy grzejnej zostanie przekroczony maksymalny czas działania z tym samym, niezmiennym poziomem mocy, wówczas strefa ta zostaje automatycznie wyłączona i pojawia się wskaźnik ciepła resztkowego.

Aby ponownie włączyć strefę grzejną, dotknąć odpowiednich przycisków.

Poziommocy	1 2	3 4 5	6 7 8 9	P
Maksymalnyczaszdzialnia wgodzinach	6 6 5	5 4 1	5 1,5	1,5 1,5	5 min

Płyta kuchenna wyłącza się automatycznie, jeśli jeden lub więcej elementów sterujących zostanie przykrytych przez ponad 10 sekund.

W celu przywrócenia prawidłowego działania:

• zdjąć przedmioty z panelu sterowania. - oczyścić panel sterowania.
• ponownie włączyć płytę kuchenną i odpowiednią strefę grzejną.

Mechanizm zapobiegający nadmiernemu nagrzaniu

Zanim elementy płyty kuchennej nadmiernie się nagrzeją, mechanizm sterujący zmniejsza poziom mocy, zgodnie z poniższą procedurą środków bezpieczeństwa:

• Dezaktywacja funkcji booster oraz funkcji power booster, są włączone. Zmniejszenie ustawionego poziomu mocy. - Wyłączenie odpowiedniej strefy grzejnej. Na wyświetlaczu stref grzejnych pojawia się komunikat „E2".

Gdy sygnalizacja usterki zgaśnie, strefy grzejne zostaną ponownie włączone.

CZYSZCZENIE I KONSERWACJA

Stałe wykonywanie czynności konserwacyjnych gwarantuje prawidłowe działanie urządzenia i jego wysoką wydajność na przestrzeni czasu.

UWAGA!

Do czyszczenia nigdy nie używać urządzenia parowego.

Przed czyszczeniem płyty kuchennej upewnić się, że ma ona temperaturę otoczenia.

Po każdym użyciu należy wyczyścić płytę kuchenną specjalnym środkiem do czyszczenia ceramiki szklanej, usuwając natychmiast resztki jedzenia i wszelkie osady.

Do usuwania plam z kamienia i zmiękczania osadów przed usunięciem ich odpowiednią skrobaczką można użyć roztworu wody, najlepiej destylowanej, z dodatkiem białego octu.

Nigdy nie używać alkoholu na powierzchni płyty.

Nie używać produktów zawierających:

-czynniki korozyjne (soda, kwasy, amoniak).

-czynniki ścierne (proszki lub pasty).

Nie używać przedmiotów ostro zakończonych lub o właściwościach ściernych.

Po oczyszczeniu osuszyć urządzenie miękką ściereczką.

Aby uniknąć zarysowań, nigdy nie przyciągać garnków po płycie kuchennej, tylko je podnosić.

Nie myć klapek w zmywarce.

PRAKTYCZNE WSKAZÓWKI PIELĘGNACYJNE

Najlepszy sposób to regularna pielęgnacja płyty ceramicznej po każdym gotowaniu. Proszę używać miękkich gąbek lub środków do szorowania. Należy unikać również chemicznie agresywnych środków czyszczących, takich jak spray do piekarnika albo środek do usuwania plam.

Również środki do czyszczenia łazienek czy uniwersalne detergenty nie nadają się do pielęgnacji płyty ceramicznej.

Wystarczy chwila nieuwagi ...

Nie dopuszczaj do kontaktu gorącej płyty z tworzywem sztucznym, folią metalową, cukrem lub potrawą zawierającą cukier. Proszę jak najszybciej usunąć to specjalnym skrobakiem z gorącej płyty, gdyż jeśli któraś z tych rzeczy stopi się, może uszkodzić płytę. Dlatego też, przede wszystkim przed gotowaniem potraw zawierających dużo cukru, proszę nakładać warstwę ochronną odpowiedniego środka do zabezpieczania płyt.

Lśniący efekt w trzech prostych krokach:

Aby dokładnie wyczyścić kuchenkę, należy najpierw usunąć większe zabrudzenia i resztki pokarmów specjalnym skrobakiem.

Na chłodną płytę ceramiczną należy następnie nalać kilka kropli odpowiedniej substancji czyszczącej i rozetrzeć ją papierem kuchennym lub czystą szmatką.

Następnie przetrzyj powierzchnię wilgotną szmatką i wytrzyj do sucha czystą szmatką. Gotowe!

Jak wybrać odpowiedni skrobak do płyt ceramicznych?

• Skrobak powinien być wykonany z metalu (nie ma groźby, że się stopi lub spali)
• Skrobak powinien być łatwo zamykany/otwierany. Ostrze powinno być solidnie osadzone, nie powinno się przesuwać w obudowie. Ostrze powinno być nieuszkodzone, czyste i bez śladów rdzy
• Skrobak powinien być certyfikowany przez niezależny instytut (np. TÜV). Do skrobaka powinna być dołączona instrukcja oraz zalecenia bezpieczeństwa

CZYSZCZENIE POWIERZCHNI WEWNĘTRZNYCH

Zabrania się czyszczenia płynami lub rozpuszczalnikami elementów elektrycznych lub części związanych z silnikiem, które znajdują się wewnątrz okapu.

W celu uzyskania informacji o wewnętrznych częściach metalowych patrz poprzedni paragraf.

METALOWE FILTRY PRZECIWtŁUSZCZOWE

Zaleca się, aby często myć metalowe filtry (F) (co najmniej raz w miesiącu), mocząc je przez około 1 godzinę w wodzie z gorącym płynem do mycia naczyń, pamiętając, aby ich nie zginać.

Nie należy używać korodujących środków czyszczących, kwasowych ani zasadowych.

Dokładnie je opłukać i przed ponownym zamontowaniem odczekać, aż całkowicie wyschną.

Mycie w zmywarce do naczyń jest dozwolone, lecz może doprowadzić do powstania zaczernień na materiale, z którego wykonane są filtry. Aby temu zapobiec, prać w niskich temperaturach (maks. 60°C) bez użycia detergentów.

W celu uzyskania informacji o wyjęciu i włożeniu metalowych filtrów przeciwtłuszczowych patrz instrukcja montażu.

W celu zapewnienia żywotności i regeneracji filtrów należy postępować zgodnie ze szczegółowymi instrukcjami zawartymi w opakowaniu.

Zaczekać, aż filtr ostygnie przed ponownym zainstalowaniem.

ZBIORNICZEK NA OLEJ

Wskazane jest, aby zbiorniczek myć co 1 miesiąc.

Nie należy używać korodujących środków czyszczących, kwasowych ani zasadowych.

Aby czyszczenie było dokładniejsze, wyjąć zbiorniczek na olej (patrz rysunek) i umyć go w gorącej wodzie z płynem do mycia naczyń. Dokładnie go wypłukać i przed ponownym montażem poczekać, aż wyschnie.

Nie myć zbiorniczka na olej w zmywarce.

CO ROBIĆ W PRZYPADKU PROBLEMÓW PŁYTY KUCHENNEJ

Płyta kuchenna lub strefy grzejne nie włączają się:

• Płyta nie jest podłączona do sieci elektrycznej. Wyskoczył bezpiecznik. Sprawdzić, czy nie jest włączona blokada.
• Na przyciskach znajduje się woda lub tłuszcz.
• Na przyciskach postawiony jest jakiś przedmiot.

Wyświetla się symbol

W strefie grzejnej nie ma żadnego garnka. Używane naczynie kuchenne jest niekompatybilne z indukcją. Średnica dna garnka jest zbyt mała w porównaniu ze strefą grzejną.

Wyświetla się symbol [E]:

• Odłączyć i ponownie podłączyć płytę kuchenną.
• Skontaktować się z Działem Obsługi Posprzedażnej.

Wyłącza się jedna ze stref grzejnych lub cała płyta kuchenna:

• System zabezpieczenia przed nadmiernym nagrzaniem jest włączony; Płyta kuchenna lub któraś ze stref grzejnych była zbyt długo włączona;
• jeden lub więcej przycisków są czymś przykryte;
• jeden z garnków jest pusty i jego dno nadmiernie się nagrzało.

Wentylator nadal działa po wyłączeniu płyty:

• To zjawisko jest prawidłowe: wentylator nadal chroni centralkę elektroniczną urządzenia. Wentylator zatrzymuje się automatycznie.

KODY BŁĘDÓW PŁYTY KUCHENNEJ

W przypadku wystąpienia błędu, urządzenie wyświetla kody błędów niezbędne dla pomocy technicznej.

Kodblaędu	Opis Możliwe	przyczyny	Środek zaradczy
E+0+3	Ciąłа aktywacja przycisku	- Metalowe przemniotny na klawiaturze - Woda na klawiaturze	- Przesunność meta-lowe przemnioty. - Osuszycyptyź wody.
E+2+1	Temperatura wewétrzna powość 85°C	- Obszary wentylacyjne zakryte lub niedostateczna wentylacja	- Umondswić wewétrzne odpradowaniaciepla
E+3+1	Nieprawidłowak konfiguracja	- Będ konfigu-raci	- Skontaktowa są z Pomocą technicznych
E+4+2	Zbyt wysokie lub zbyt niskie wewétrzne na-piece zasilania	Przeladowanie spowodowane wyladowaniami atmosferycznych, awaria insta-lacji elektrycznej lub nieprawi-dlowym przyȩclzeniem zasilania	- Skontaktowa są z Pomocą technicznych
E+4+7	Brak komunikacje między klawia-tura a modulami indukcyjnych	- Uszkodzony lub odłączony kabel komu-nikacyjni - Uszkod- zony modul indukcyjny	- Skontaktowa są z Pomocą technicznych
E+II +2+0 E+II +2+2 E+II +3+5 E+II +3+6	Będ wewétrzny klawiatury		- Skontaktowa są z Pomocą technicznia
E+2	Przekroczenia wartość grani-cznych tempera-tury w obszarze gotowania	- Pusty garnek - Niedopowie-dni rodzaj garnka - Zbyt gorący garnek lub szkto	- Napełnić garnek - Uzyć odpowiedniego garnka. - Zdȩć garnek i pozostawić obszar do ostygnięcia
E+3	Niedopowiedni garnek	- Garnek ma mało materialu ferrytcznego - Garnek spowodowy blad w module indukcyjnym - Uszkodzenie cewki indukcyj-nej	- Uzyć odpowiednie-go garnka. - Zdȩć garnek, odczekać 8 sekund i spróbowć po-nownie - Skontaktowa są z Pomocą technicznia
E+4	Nieprawidłowakonfiguracja	- Blad konfi-guracji cewki indyckynej	- Skontaktowa są z Pomocą technicznia
E+5	Brak komunikacijsmiędzy klawi-tura a generato-rem.	- Uszkodzony lub odłuczony przewód LIN - Nieprawidłowepołowcie elektryczne - Awaria wewétrzna - Blad konfigu-racji	- Skontaktowa są z Pomocą technicznia - Sprawdzić polacze-nie elektryczne skr-zynek zaciskowych - Skontaktowa są z Pomocą technicznia - Skontaktowa są z Pomocą technicznia
E+6	Nieprawidłowezasilanie	- Napiȩcie zasilania poza proglim zakre-su dzilańia - Nieprawidłowac)—czestotliwość napiȩcia zasi-lania - Uszkodzenie cewki indukcyj-nej	- Sprawdzić,czy napiȩcie zasilania jest prawidowej: napiȩcie i czestotli-wość. - Skontaktowa są z Pomocą technicznia
E+7	Uszkodzenia wewétrznej cewki indukcyjnej		- Skontaktowa są z Pomocą technicznia
E+8	Nie Dziela wen-tylator chłodźcy	- Zanieczyszczony wentylator - Awaria wen-tylatora	- Oczyscić otwory wentylacyjne - Skontaktowa są z Pomocą technicznia
E+9	Wadliwa sonda temperatury cewki indukcyjnej	- Wadliwa sonda temperatury cewki indukcyj-nej	- Skontaktowa są z Pomocą technicznia
E+R	Uszkodzenia wewétrznej cewki indukcyjnej		- Skontaktowa są z Pomocą technicznia
E+H	Sonda tempe-ratory cewki indukcyjnej ma stały wartość	- Zbyt goäreszko - Uszkodzona sonda	- Ochłodzić szlke - Skontaktowa są z Pomocą technicznia

Uwaga: Nie każda awaria może zostać automatycznie usunięta przez system, dotyczy to np. usterki zasilacza interfejsu użytkownika.

UTYLIZACJA

Symbol przekreślonego kosza pokazany na urządzeniu oznacza, że produkt jest ZSEE, czyli jest "zużytym sprzętem elektrycznym i elektronicznym" i dlatego nie należy go wyrzucać do

śmieci niezróżnicowanych (czyli razem z mieszanymi odpadami komunalnymi), ale należy go oddzielić od reszty odpadów, aby poddać go odpowiednim działaniom służącym jego ponownemu użyciu lub usunięciu i bezpiecznemu unieszkodliwieniu ewentualnych szkodliwych dla środowiska substancji i odzyskowi surowców, które mogą być poddane recyklingowi. Prawidłowa utylizacja niniejszego produktu pomoże zachować cenne zasoby i uniknąć negatywnego wpływu na zdrowie ludzi i środowisko, które może być spowodowany niewłaściwym usuwaniem odpadów.

Prosimy o skontaktowanie się z władzami lokalnymi, aby uzyskać więcej informacji o najbliższym punkcie selektywnej zbiórki. Mogą zostać nałożone kary za niewłaściwe postępowanie z odpadami, zgodnie z ustawodawstwem krajowym.

INFORMACJE O UTYLIZACJI W KRAJACH UNII EUROPEJSKIEJ

Dyrektywa unijna w sprawie urządzeń ZSEE została wdrożona przez każde państwo we własnym zakresie, dlatego chcąc zutylizować to urządzenie, najlepiej skontaktować się z lokalnymi władzami lub ze sprzedawcą w celu uzyskania informacji o prawidłowym sposobie postępowania przy utylizacji.

INFORMACJE O UTYLIZACJI W KRAJACH NIENALEŻĄCYCH DO UNII EUROPEJSKIEJ

Symbol przekreślonego kosza jest ważny tylko w Unii Europejskiej; jeśli chce się zutylizować to urządzenie w innych krajach, najlepiej skontaktować się z lokalnymi władzami lub ze sprzedawcą w celu uzyskania informacji o prawidłowym sposobie postępowania przy utylizacji.

UWAGA!

Producent zastrzega sobie prawo do wprowadzania zmian do urządzenia w dowolnym czasie i bez powiadomienia. Drukowanie, tłumaczenia i powielanie, nawet częściowe, niniejszej instrukcji, jest uwarunkowane upoważnieniem i zezwoleniem od producenta.

Informacje techniczne, przedstawienia graficzne i wytyczne w tej instrukcji są tylko wskazujące i nie mogą być ujawnione.

Językiem instrukcji jest język polski i Producent nie ponosi odpowiedzialności za jakiekolwiek błędy w transkrypcji lub tłumaczeniu.
