Tuotemerkki	Falmec
Malli	Quantum Pro
Tuotetyyppi	Induktiokeittotaso integroidulla liesituulettimella
Keittovyöhykkeiden lukumäärä	4
Lämmitystekniikka	Induktio
Hyödyllinen pinta-ala vyöhykkeittäin	24,6 × 18,9 cm
Kokonaisteho	2,8 - 7,4 kW (säädettävä)
Energiankulutus (levy)	183,9 Wh/kg
Syöttöjännite	220-240 V~ / 380-415 V~ 50/60 Hz
Suositeltu kaapelipoikkipinta-ala	3 x 4 mm² (220-240 V) tai 4 x 1,5 mm² (380-415 V)
Päätoiminnot	Booster, Keep Warm, Pause, Timer, Bridge, Automaattinen lämmitys, Lukitus, Lapsilukko, Recall
Liesituulettimen nopeudet	9 nopeutta + tehostus (P)
Liesituulettimen ajastin	Automaattinen sammutus 15 min jälkeen
Liesituulettimen suodattimet	Metalliset rasvasuodattimet (pestäviä) + hiili/zeoliittisuodatin (valinnainen)
Liesituulettimen huoltohälytys	2000 tunnin välein (hiilisuodatin)
Turvallisuus	Kattilan tunnistus, automaattinen sammutus ylikuumenemisen yhteydessä, ohjauslukitus, lapsilukko, hätäpysäytys
Pinnan materiaali	Lasikeraami
Puhdistus	Erikoispuhdistusaine lasikeraamille, metallikaavin, vesi ja etikka kalkkia varten
Liesituulettimen huolto	Metallisuodattimien pesu kuukausittain (30 h); öljysäiliön puhdistus kuukausittain
Varaosat	Metallisuodattimet, hiilisuodattimet, kaavin, puhdistusliinat
Asennus	Vain ammattitaitoiselle henkilöstölle; älä asenna jääkaapin tai pesukoneen yläpuolelle
Sähkömääräykset	Maadoitus pakollinen, voimassa olevien normien mukainen
Takuu ja tuki	Alkuperäiset varaosat, valtuutettu tekninen tukikeskus

Usein kysytyt kysymykset - Quantum Pro FALMEC

Millaisia kattiloita Quantum Pro -induktiokeittotasolla tulisi käyttää?

Käytä yksinomaan magneettipohjaisia kattiloita (magneetti tarttuu). Sopivia: emaloitu teräs, emaloitu valurauta, monikerroksinen ruostumaton teräs tai ferriittipohjainen. Vältä kuparia, alumiinia, keraamia ja saviastioita. Pohjan vähimmäishalkaisija on 120 mm yhdelle vyöhykkeelle ja 230 mm Bridge-toiminnolle.

Kuinka Quantum Pron lasikeraaminen keittotaso puhdistetaan?

Anna levyn jäähtyä. Poista lika sopivalla metallikaapimella. Levitä erikoispuhdistusainetta lasikeraamille, hankaa pehmeällä liinalla, huuhtele puhtaalla vedellä ja kuivaa. Älä koskaan käytä alkoholia, hankaavia tai syövyttäviä aineita. Kalkkitahroihin käytä vesi-etikkaseosta.

Kuinka liesituulettimen metallisuodattimet pestään?

Pese metallisuodattimet kuukausittain (tai 30 käyttötunnin jälkeen). Liota niitä kiehuvassa vedessä astianpesuaineella tunnin ajan, huuhtele ja kuivaa ennen takaisinasennusta. Voit myös pestä ne astianpesukoneessa enintään 60 °C:ssa ilman voimakkaita pesuaineita. Älä taita äläkä käytä syövyttäviä aineita.

Mikä on Bridge-toiminto ja miten sitä käytetään?

Bridge-toiminto yhdistää kaksi keittoaluetta (1-2 tai 3-4) suuren suorakaiteenmuotoisen kattilan (kuten kalapannu) käyttöä varten. Se tunnistetaan automaattisesti, jos riittävän leveä kattila asetetaan molemmille alueille. Aktivoidaksesi manuaalisesti, paina molempien alueiden kosketusnäppäimiä samanaikaisesti. Tehoa säädetään kokonaisuutena.

Mitä tehdä, jos liesi näyttää virhekoodin E2?

E2-koodi tarkoittaa keittoalueen ylikuumenemista. Se voi johtua tyhjästä kattilasta, sopimattomasta astiasta tai liian korkeasta lämpötilasta. Anna alueen jäähtyä (H-merkkivalo sammuu) ja poista kattila. Jos ongelma jatkuu, ota yhteys tekniseen tukeen.

Kuinka lapsilukko aktivoidaan?

Aktivoidaksesi lapsilukon, paina minkä tahansa keittoalueen kosketusnäppäintä 3 sekunnin ajan, vapauta ja pyyhkäise sitten sormella 0:sta 9:ään tehotason valitsimella. L-symboli tulee näkyviin. Poistaaksesi lukituksen, toista sama toimenpide pyyhkäisemällä 9:stä 0:aan. Toimenpide on suoritettava alle 10 sekunnissa.

Mitkä ovat Quantum Pron vähimmäisasennusmitat?

Käsikirjassa ei anneta tarkkoja asennusmittoja. Yleensä 4-vyöhykkeiselle keittotasolle varataan noin 60 cm leveä ja 50 cm syvä aukko. Kysy pätevältä asentajalta ja noudata paikallisia määräyksiä. Liesituuletin on asennettava sopivalle korkeudelle keittotason yläpuolelle.

Voiko liesituuletinta käyttää ilman metallisuodatinta?

Ei, liesituuletinta on ehdottomasti käytettävä metallisten rasvasuodattimien kanssa. Ilman niitä rasva ja lika kerääntyvät laitteen sisään, heikentäen toimintaa ja lisäten tulipalon riskiä.

Kuinka keittoalueen tehotaso säädetään?

Kytke liesi päälle ON/OFF-painikkeella. Aseta sopiva kattila halutulle vyöhykkeelle. Vyöhykkeen painike syttyy. Paina sitä ja pyyhkäise sitten sormella oikealle tehotason valitsimella haluttuun numeroon (1-9). Tehostusta varten (P) paina Booster-painiketta. Taso näkyy vyöhykkeen näytöllä.

Kuinka liesituuletinta huolletaan ja milloin hiilisuodatin on vaihdettava?

Liesituuletin on varustettu hälytyksellä, joka tulee näkyviin noin 2000 käyttötunnin jälkeen hiili/zeoliittisuodattimelle. Nollaa hälytys moottorin käydessä painamalla F-painiketta 5 sekunnin ajan. Hälytyksen aktivoimiseksi/deaktivoimiseksi noudata käsikirjan ohjeita (virta pois päältä, paina + ja - painikkeita samanaikaisesti). Vaihda hiilisuodatin käyttötiheyden mukaan.

KÄYTTÖOHJE Quantum Pro FALMEC

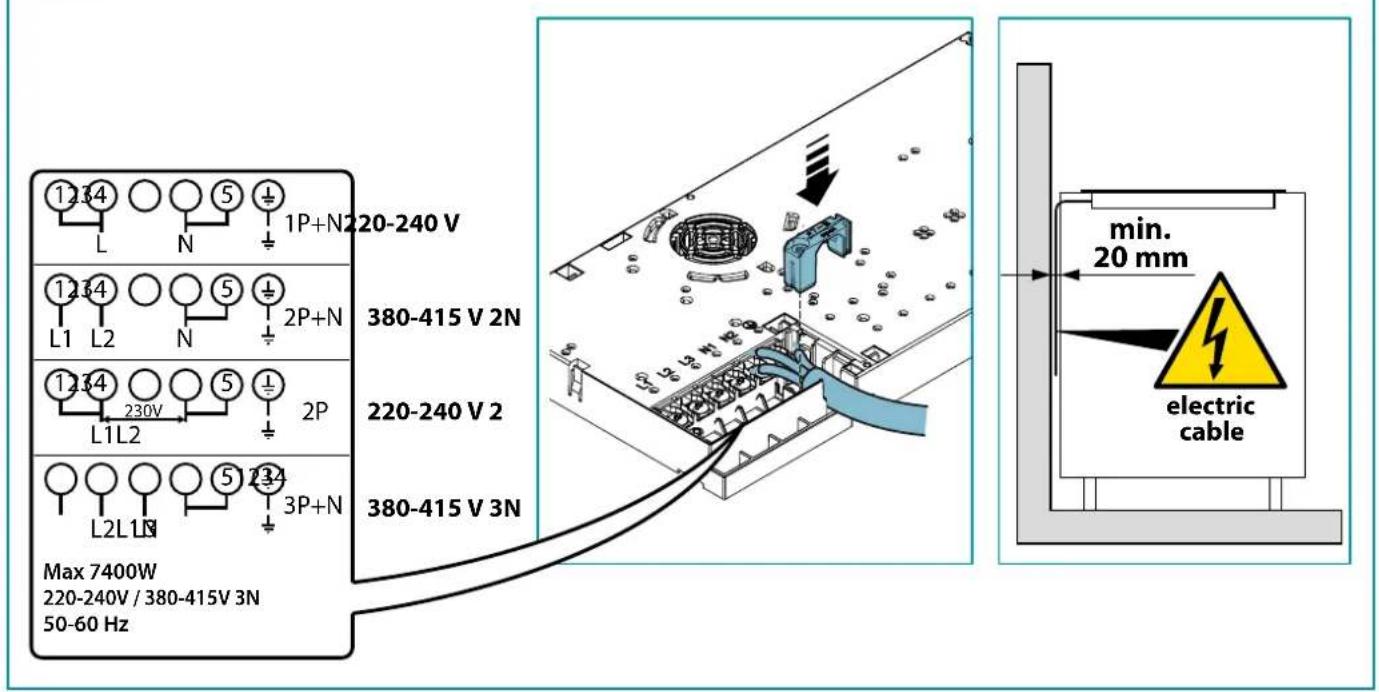

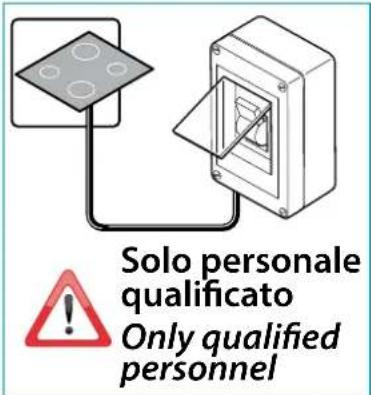

FI - Moottorin ja lieden sähköliitännät (1).

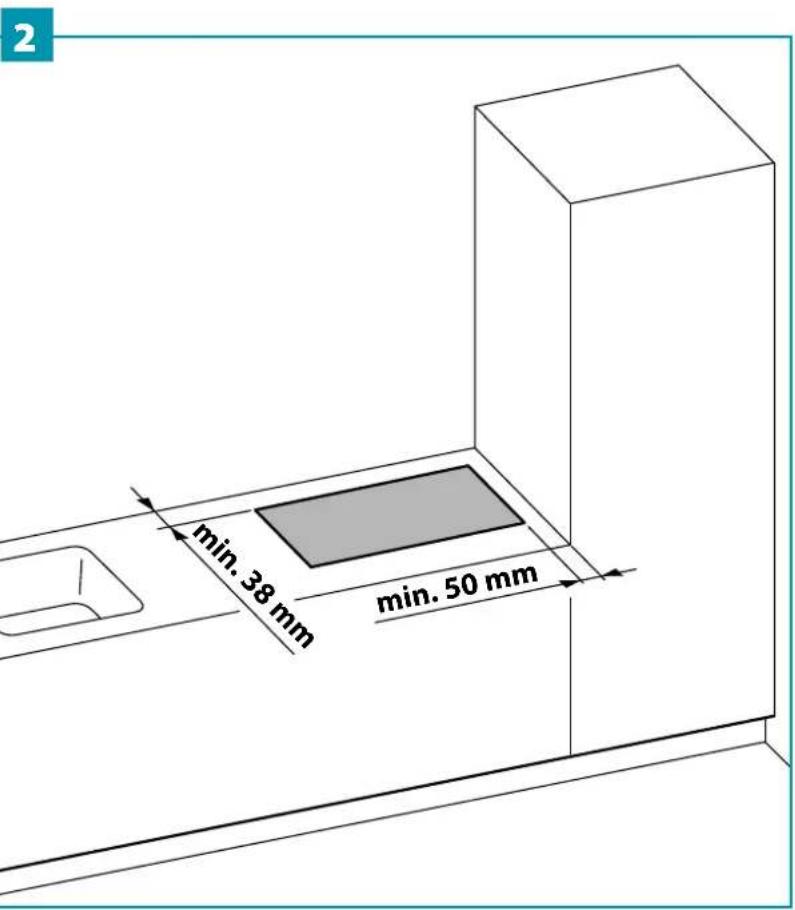

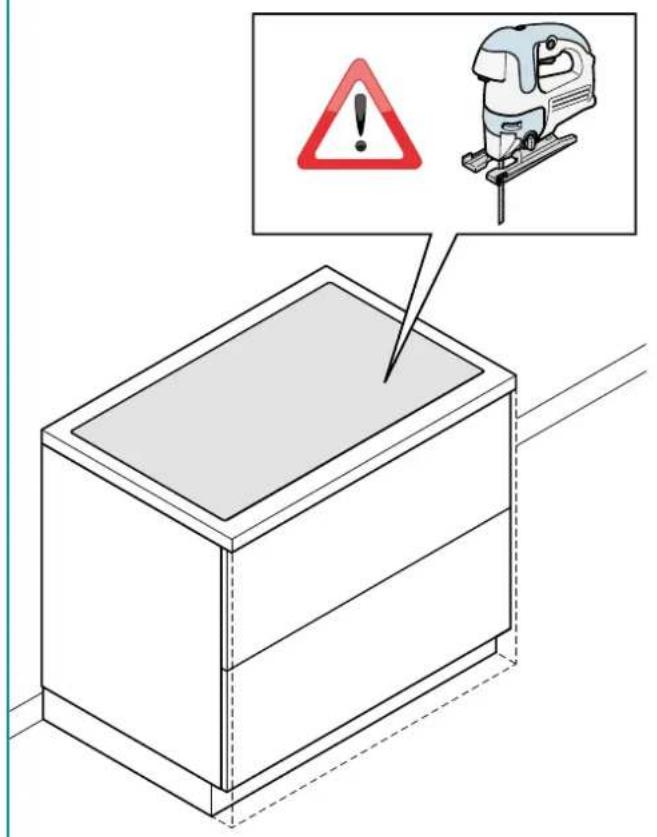

FI - Turvaetäisyys (2). Alustavat toimenpiteet: Tason leikkaaminen (3). Liesituulettimen asentaminen alustaan (4).

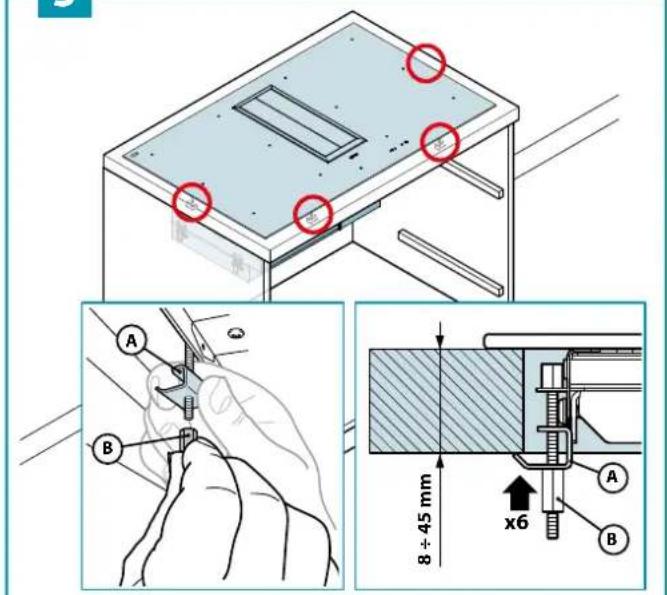

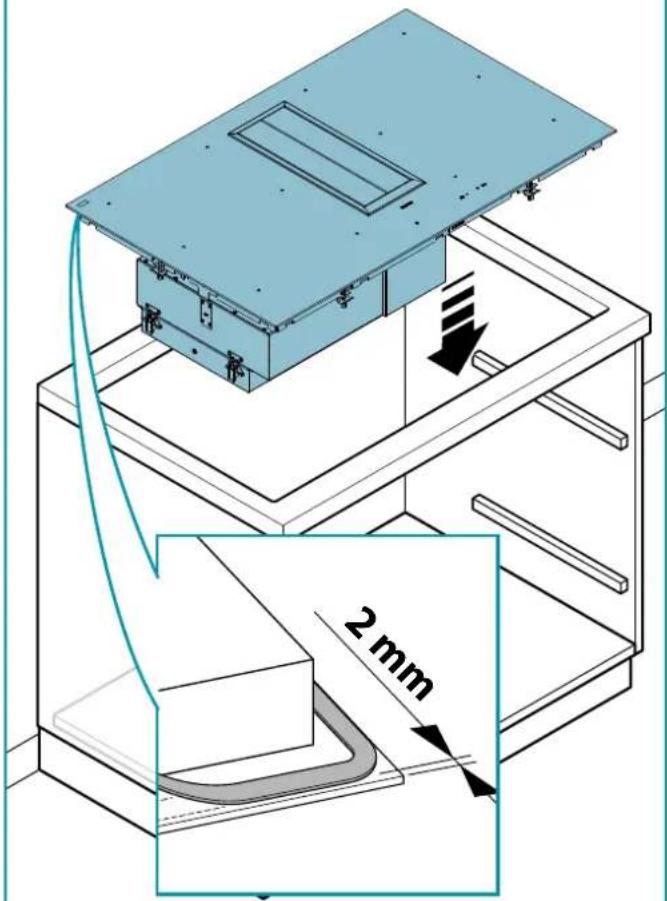

FI - Ruuvaa keittotaso kiinni työtasoon (5).

FI - Moottorin ja induktiotason sähköliitännät (6).

FI - Moottorin ja induktiolieden sähköliitännät (6).

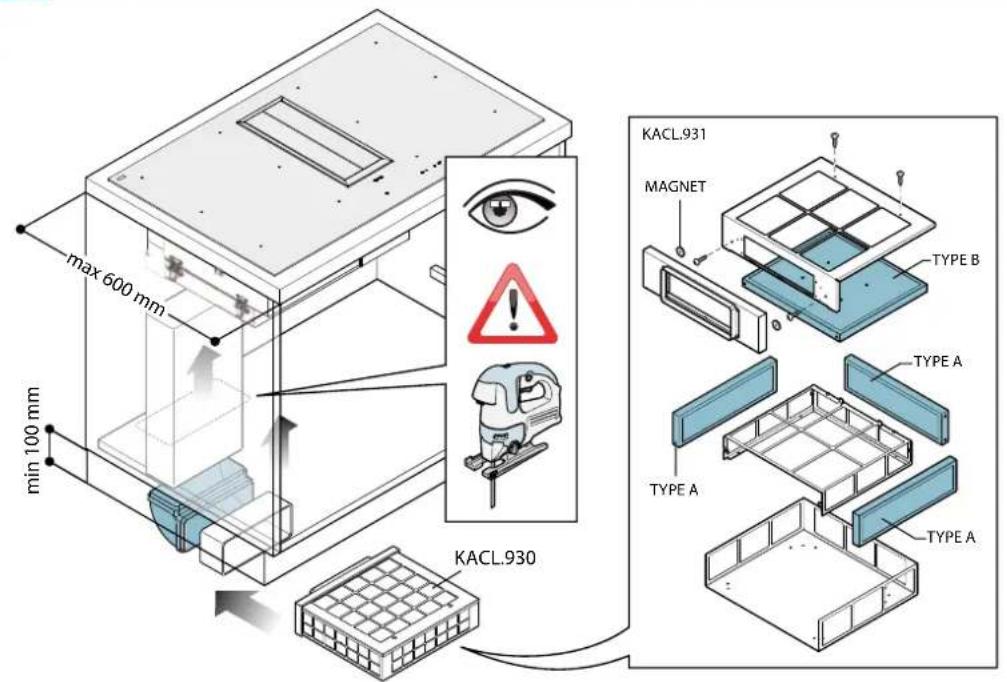

FI - Hiili-zeoliittisuodattimen asennus (lisävaruste) (8).

PUHDISTUS JA HUOLTO - MAINTENANCE - REINIGUNG UND WARTUNG - NETTOYAGE ET ENTRETIEN - LIMPIEZA Y MANTENIMIENTO - ОЧИСТКА И УХОД - CZYSZCZENIE I KONSERWACJA - RENGØRING OG VEDLIGEHOLDELSE - REINIGING EN ONDERHOUD - HUOLTO

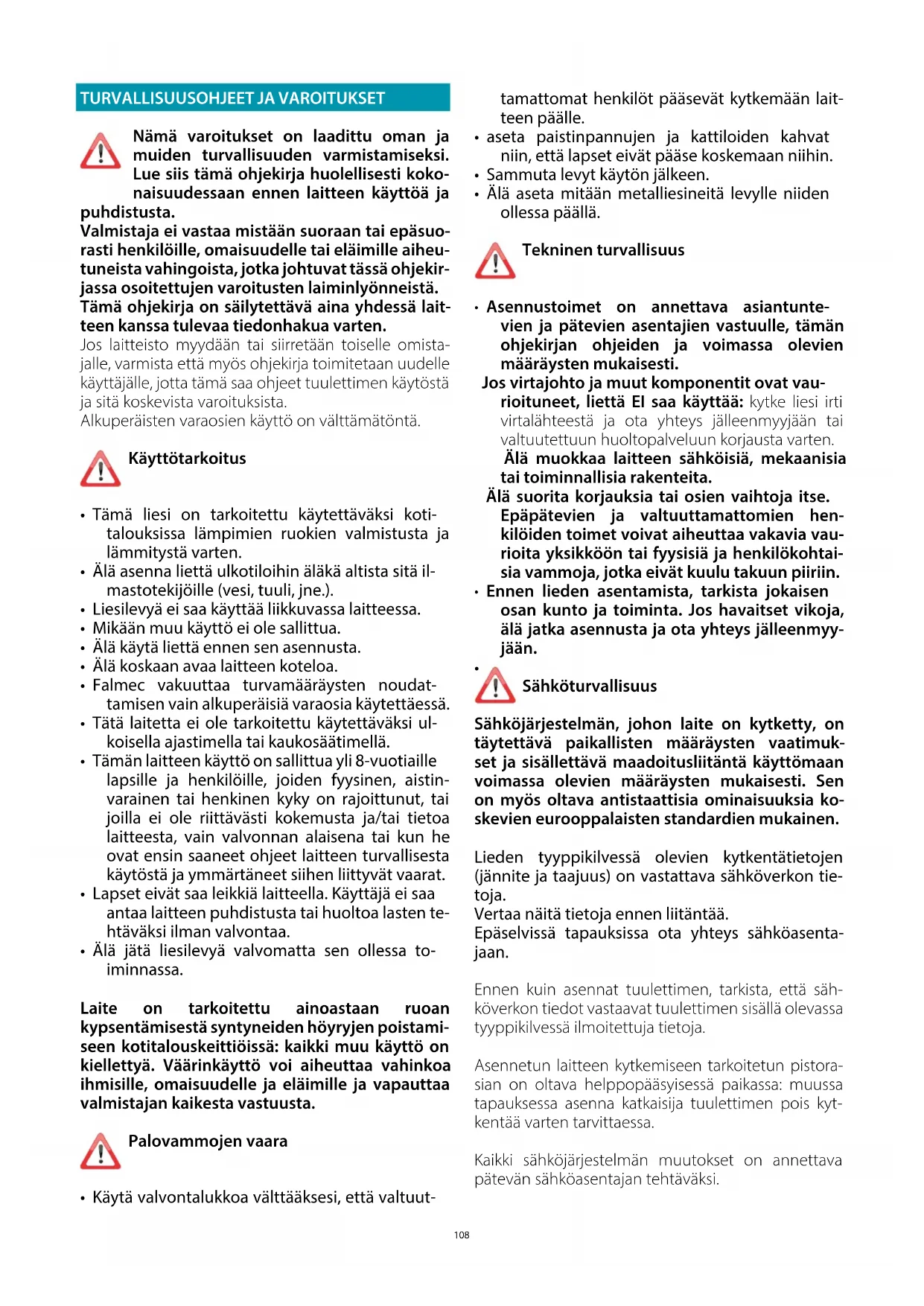

Nämä varoitukset on laadittu oman ja muiden turvallisuuden varmistamiseksi. Lue siis tämä ohjekirja huolellisesti kokonaisuudessaan ennen laitteen käyttöä ja säilytä se.

Valmistaja ei vastaa mistään suoraan tai epäsuorasti henkilöille, omaisuudelle tai eläimille aiheutuneista vahingoista, jotka johtuvat tässä ohjekirjassa osoitettujen varoitusten laiminlyönneistä. Tämä ohjekirja on säilytettävä aina yhdessä laitteen kanssa tulevaa tiedonhakua varten.

Jos laitteisto myydään tai siirretään toiselle omistajalle, varmista että myös ohjekirja toimitetaan uudelle käyttäjälle, jotta tämä saa ohjeet tuulettimen käytöstä ja sitä koskevista varoituksista.

Alkuperäisten varaosien käyttö on välttämätöntä.

Käyttötarkoitus

Tämä liesi on tarkoitettu käytettäväksi kotitalouksissa lämpimien ruokien valmistusta ja lämmitystä varten. - Älä asenna liettä ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.). - Liesilevyä ei saa käyttää liikkuvassa laitteessa. - Mikään muu käyttö ei ole sallittua. - Älä käytä liettä ennen sen asennusta. - Älä koskaan avaa laitteen koteloa. - Falmec vakuuttaa turvamääräysten noudattamisen vain alkuperäisiä varaosia käytettäessä. Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai kaukosäätimellä. Tämän laitteen käyttö on sallittua yli 8-vuotiaille lapsille ja henkilöille, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa laitteesta, vain valvonnan alaisena tai kun he ovat ensin saaneet ohjeet laitteen turvallisesta käytöstä ja ymmärtäneet siihen liittyvät vaarat. - Lapset eivät saa leikkiä laitteella. Käyttäjä ei saa antaa laitteen puhdistusta tai huoltoa lasten tehtäväksi ilman valvontaa. - Älä jätä liesilevyä valvomatta sen ollessa toiminnassa.

Laite on tarkoitettu ainoastaan ruoan kypsentämisestä syntyneiden höyryjen poistamiseen kotitalouskeittiöissä: kaikki muu käyttö on kielletty. Väärinkäyttö voi aiheuttaa vahinkoa ihmisille, omaisuudelle ja eläimille ja vapauttaa valmistajan kaikesta vastuusta.

Palovammojen vaara

Käytä valvontalukkoa välttääksesi, että valtuuttamattomat henkilöt pääsevät kytkemään laitteen päälle.

• Aseta paistinpannujen ja kattiloiden kahvat niin, että lapset eivät pääse koskemaan niihin.
• Sammuta levyt käytön jälkeen.
• Älä aseta mitään metalliesineitä levylle niiden ollessa päällä.

Tekninen turvallisuus

• Asennustoimet on annettava asiantuntevien ja pätevien asentajien vastuulle, tämän ohjekirjan ohjeiden ja voimassa olevien määräysten mukaisesti. Jos virtajohto ja muut komponentit ovat vaurioituneet, liettä ei saa käyttää: kytke liesi irti virtalähteestä ja ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun korjausta varten. Älä muokkaa laitteen sähköisiä, mekaanisia tai toiminnallisia rakenteita. Älä suorita korjauksia tai osien vaihtoja itse. Epäpätevien ja valtuuttamattomien henkilöiden toimet voivat aiheuttaa vakavia vaurioita yksikköön tai fyysisiä ja henkilökohtaisia vammoja, jotka eivät kuulu takuun piiriin.
• Ennen lieden asentamista, tarkista jokaisen osan kunto ja toiminta. Jos havaitset vikoja, älä jatka asennusta ja ota yhteys jälleenmyyjään.

Sähköturvallisuus

Sähköjärjestelmän, johon laite on kytketty, on täytettävä paikallisten määräysten vaatimukset ja sisällettävä maadoitusliitäntä käyttömaan voimassa olevien määräysten mukaisesti. Sen on myös oltava antistaattisia ominaisuuksia koskevien eurooppalaisten standardien mukainen.

Lieden tyyppikilvessä olevien kytkentätietojen (jännite ja taajuus) on vastattava sähköverkon tietoja.

Vertaa näitä tietoja ennen liitäntää.

Epäselvissä tapauksissa ota yhteys sähköasentajaan.

Ennen kuin asennat tuulettimen, tarkista, että sähköverkon tiedot vastaavat tuulettimen sisällä olevassa tyyppikilvessä ilmoitettuja tietoja.

Asennetun laitteen kytkemiseen tarkoitetun pistorasian on oltava helposti saavutettavassa paikassa: muussa tapauksessa asenna katkaisija tuulettimen pois kytkentää varten tarvittaessa.

Kaikki sähköjärjestelmän muutokset on annettava pätevän sähköasentajan tehtäväksi.

Älä yritä selvittää ongelmaa yksin laitteen toimintahäiriön tapauksessa, vaan ota yhteys jälleenmyyjään tai valtuutettuun huoltoon korjausta varten.

Kun asennat laitetta, kytke laite pois irrottamalla pistoke tai sammuttamalla pääkyt

kin.

SAVUJEN POISTON TURVALLISUUS

Älä kytke laitetta imemään palamisesta aiheutuneita savuja (esim. lämpökattilat, takat, jne.).

Ennen liesituulettimen asentamista, varmista että kaikkia voimassa olevia ilman poistoa koskevia määräyksiä on noudatettu.

KÄYTTÖVAROITUKSET

• Ennen laitteen ensimmäistä päällekytkentää, poista kaikki suojamuovit ja tarrat.
• Käytön aikana paistinpannut ja kattilat voivat aiheuttaa ääntä, joka johtuu:
• korkeasta tehoasteesta
• erilaisista materiaaleista kattiloiden pohjassa.
• Älä koskaan käytä vettä tulen sammuttamiseen. Kytke levy pois päältä. Tukahduta liekit peitteellä, palosuojatulla peitolla tai vastaavalla.
• Älä pidä syttyviä esineitä lieden alla olevissa laatikoissa. Ruokailuvälinelaatikon on oltava palonkestävää materiaalia.
• Älä säilytä metalliesineitä suoraan keittotason alla.
• Älä kuumenna tyhjiä kattiloita tai paistinpannuja ja tarkista aina, että kattiloissa on minimimäärä nestettä. Käytä kansia aina kun voit lämmön karkaamisen välttämiseksi. Kypsennä vähäisellä vedellä. Kun alat grillata tai kypsentää ruokia, aseta teho alemmalle tasolle.
• Sammuta liesi käytön jälkeen. Seuraa kypsennystä jatkuvasti rasvojen ja öljyjen käytön tapauksessa, koska ne syttyvät helposti tuleen. Lämmitä rasvaa ja öljyä maksimiteholla enintään yhden minuutin ajan ja älä koskaan käytä tehostetoimintoa. Vältä sokerin, synteettisten alumiinimateriaalien, muovikalvojen pääsyä kosketukseen kuumien kohtien kanssa. Jäähdytyksen aikana nämä aineet voivat aiheuttaa halkeamia tai muita muutoksia pyrokeraamiselle pinnalle: sammuta laite ja poista välittömästi viat kuumalta liedeltä
• Varo polttamasta itseäsi laitteen käytön aikana tai sen jälkeen. Varmista, että mikään laitteen kiinteistä tai irrotettavista johdoista ei ole kosketuksissa lasiin tai kuumaan pannuun.
• Älä käytä liettä astioiden lämmittämiseen.
• Älä käytä liesitasolla mitään peitteitä. Sähkökaapeleita ei saa päästää kosketukseen lieden kanssa.
• On suositeltavaa suojata kädet pannulappuja käyttämällä. Käytä vain kuivia hanskoja tai pannulappuja.
• Käytä vain induktioliesille tarkoitettuja, tasaisella ja magneettisella pohjalla varustettuja kattiloita. Käytä aina kattiloita tai paistinpannuja yhdellä levyllä, myös SILTA-toimintaa käytettäessä.
• Älä sijoita kuumia kattiloita kosketusnäppäimille tai merkkivalojen päälle, koska tämä voi vaurioittaa alla olevia komponentteja.
• Pidä ohjaimet ja lamput aina puhtaana. Kun siirrät kattiloita, älä liu'uta niitä pinnalla vaan nosta niitä. Kattilat ja liesi on puhdistettava täydellisesti ennen toisiinsa kosketusta.
• Älä pudota mitään liedelle!

Käytä vain magneettipohjaisia kattiloita. Muut materiaalit eivät ole sallittuja.

Käytä sopivan kokoisia kattiloita, levyn koon mukaan.

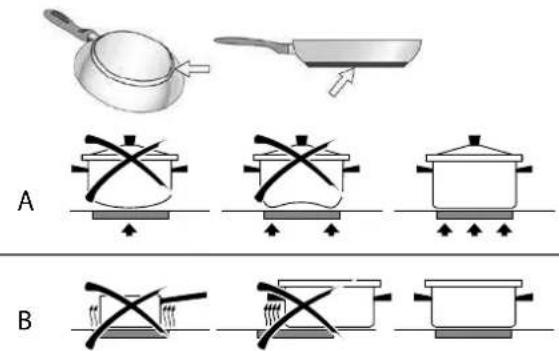

KATTILOIDEN VALINTA

Pohjat voivat olla täysin rautapitoisia, sekoitettuja rauta- ja ei-rautamalleja, tai ei-rautamalleja.

Vain kattilat, joissa on täysin magnetoituva, riittävän leveä ja täysin tasainen pohja, sopivat käytettäväksi induktioliedellä.

Pohja on magnetoituva, jos magneetti tarttuu astian pohjan jokaiseen pisteeseen.

Kattilan pohjan vähimmäishalkaisija voi vaihdella keittoalueen mukaan (ks. tiedot alla); vähimmäishalkaisija on kattilan se osa, joka lepää liesitason päällä.

Kattiloissa, joissa on täysrautainen litteä pohja, lämpö leviää tasaisesti ja litteä pohja estää lieden pinnan vaurioitumisen.

Soveltuvat kattilat (esimerkit):

• Emaloidut teräskattilat paksulla pohjalla
• Valurautaiset kattilat emaloidulla pohjalla
• Monikerroksisesta ruostumattomasta teräksestä valmistetut kattilat

Ferriittiset ruostumattomasta teräksestä valmistetut kattilat

Kattilan pohjan mitat:

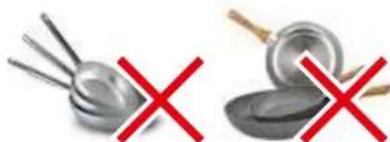

Induktioliedelle soveltumattomat kattilat:

Keittoalue Minimimitta
Yksittäinen ø120mm
Silta 230mm

Astioita, joiden pohja ei ole magnetoitavissa tai joka on vain osittain magnetoitavissa, joiden koko on pienempi kuin ilmoitettu vähimmäiskoko ja jotka eivät ole täysin tasaisia, ei voida käyttää induktiokeittotasolla, vaikka niissä olisikin induktiokäyttöön soveltuvaksi osoittava symboli.

Astioita, joiden pohja ei ole magnetoitavissa tai joka on vain osittain magnetoitavissa, joiden koko on pienempi kuin ilmoitettu vähimmäiskoko ja jotka eivät ole täysin tasaisia, ei voida käyttää induktiokeittotasolla, vaikka niissä olisikin induktiokäyttöön soveltuvaksi osoittava symboli.

Joka tapauksessa tämäntyyppisten kattiloiden tehokkuus ja keittoteho ovat heikompia.

Pohjia, joiden materiaali ei ole rautametallia (alumiini, kupari, ...), ei voida käyttää induktiolevyjen kanssa.

Pohjat, joissa on sekamateriaaleja, voivat lämmetä epätasaisesti eivätkä ne siis saavuta korkeita lämpötiloja. Jos pohja koostuu pääasiassa ei-rautaisesta materiaalista, liesi ei välttämättä tunnista kattilaa eikä keittoalue aktivoidu. Lisäksi joillakin näistä materiaaleista on taipumus vapauttaa materiaalia, joka sitoutuu lasin kuumaleimaan vahingoittaen sitä pysyvästi.

Epätasaisella pohjalla varustettujen kattiloiden (esim. jos pohjassa on painettuja pisteitä) käyttö voi haitata kattilan havaitsemista, se ei takaa lämmityksen tasaisuutta ja voi aiheuttaa materiaalin irtoamista lämpöshokin seurauksena.

(esimerkit):

-Kuparikattilat - Alumiinikattilat -Keraamiset kattilat -Terrakotta-kattilat

- Kuparikattilat - Alumiinikattilat - Keraamiset kattilat - Terrakottakattilat

-Ruostumattomasta teräksestä valmistettu

Äänet kattiloiden käytön aikana

Kattiloista voi kuulua ääntä kypsennyksen aikana: tämä ei ole toimintahäiriö eikä vaikuta tuotteen toimintaan.

Syntyvä ääni riippuu kattilan tyypistä ja pohjatyypistä;

jos se on erityisen ärsyttävää, on suositeltavaa vaihtaa kattila.

Hurina, suhina, rätinä ja tärinä johtuvat energian siirtymisestä kattilan pohjalle, ja ne syntyvät eri materiaaleista, joista se koostuu. Jos tätä havaitaan suurilla tehoasetuksilla, ne pienenevät, kun asetettu tehoasetus laskee.

Sisäisen tuuletuksen kohina: laite on varustettu tuuletuksella, jolla säädellään lämpötilaa induktiokeittotason sisällä. Tuuletus voi pysyä päällä myös laitteen sammuttamisen jälkeen.

TURVAOHJEET JA VAROITUKSET

Varoitus tahdistimia käyttäville henkilöille:

Muista, että laitteen välittömään läheisyyteen syntyy sähkömagneettinen kenttä sen ollessa käytössä. Mahdollisuus, että tämä vaikuttaa sydämentahdistimen toimintaan, on hyvin pieni.

Jos sinulla on epäilyksiä, ota yhteyttä sydämentahdistimen valmistajaan tai lääkäriin.

Päälle kytketyn liesitason sähkömagneettinen kenttä voi vaikuttaa magnetoituvien esineiden toimintaan. Luottokortteja, hengenpelastuslaitteita, taskulaskimia jne. ei saa säilyttää päällä olevan liesitason välittömässä läheisyydessä.

Laitteen alla olevassa laatikossa säilytetyt metalliesineet voivat muuttua hehkuvan kuumiksi, jos laitetta käytetään pitkään. Älä säilytä metalliesineitä suoraan liesitason alla olevassa laatikossa.

Jos laite on asennettu pyrolyysijärjestelmällä varustetun uunin tai sähkölieden yläpuolelle, älä käytä laitetta pyrolyysiprosessin ollessa käynnissä, koska lieden ylikuumenemisen estolaite (ks. asiaa koskeva kohta) voi käynnistyä.

Laite on varustettu jäähdytyspuhaltimilla. Jos sisäänrakennetun laitteen alla on vetolaatikko, laatikon ja laitteen alaosan väliin on asetettava väliseinä, jotta liesitason välttämätön tuuletus voidaan varmistaa ja tuulettimet eivät pääse estymään.

Älä koskaan käytä samanaikaisesti kahta kattilaa tai pannua yhdellä keittoalueella tai suorakaiteen muotoisella keittoalueella tai PowerFlex-keittoalueella.

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.

Älä käytä liesituuletinta märillä käsillä tai avojaloin.

Kun laitetta ei käytetä, tarkista aina, että kaikki sähköiset osat (valot, imujärjestelmä) on sammutettu.

Älä nojaa mitään esineitä koneistettujen siipien päälle.

Tarkkaile rasvakeittimiä käytön aikana: kuumentunut öljy voi syttyä palamaan.

Älä koskaan käytä liesituuletinta ilman metallisia rasvasuodattimia; muuten rasva ja lika pääsee laitteistoon vaarantaen sen toiminnan.

Liesituulettimen käsiteltävät osat voivat olla kuumia käytettäessä yhdessä keittolaitteiden kanssa.

Älä puhdista liesituulettimen osia, kun ne ovat vielä kuumia.

Jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti ja tässä ilmoitetuilla tuotteilla, tulipaloriski on mahdollinen.

Kytke pääkatkaisija pois päältä, kun laitteistoa ei käytetä pidempiin aikoihin.

Jos käytössä on samanaikaisesti muita kaasulla tai muilla polttoaineilla toimivia laitteita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien määräysten mukaisesti.

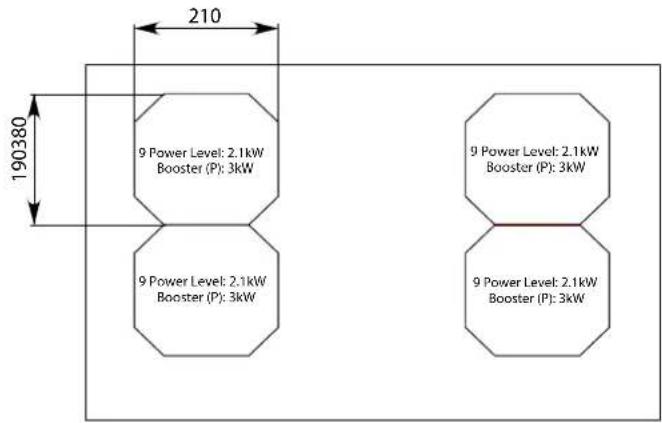

TUOTESELOSTE KEITTOTASO

Tuotetiedot asetuksen (EU) N:o 66/2014 mukaisesti

Valmistaja Falmec S.p.a.
Mallitunniste Quantum Pro
Keittotason typpi Lasikeraaminen keittotaso
Keittoalueiden märä r 4
Kuumennustekniikka	Induktiokeittoalueet / Induktiokeittotasot
Käytössä oleva pinta-ala 4x(24,6x18,9 cm)

KÄYTETTÄVISSÄ OLEVAN PINNAN KOKO

Kokonaisteho: 2,8-7,4 kW

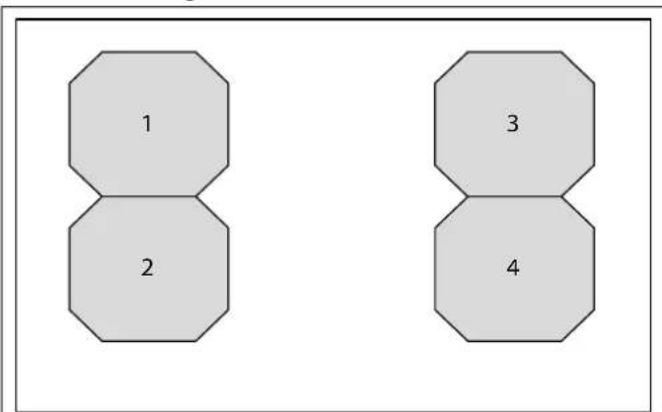

Energiankulutus (Wh/kg)

Keittoalueiden energiankulutus:

1: 188,5 Wh/kg, 2: 182,9 Wh/kg, 3: 182,9 Wh/kg, 4: 181,5 Wh/kg

Keittotason energiankulutus: 183,9 Wh/kg

Asennus

Vain ammattilaisille

Ennen liesituulettimen asennusta, lue huolellisesti kappale 'Turvallisuusohjeet ja varoitukset'.

Tekniset ominaisuudet

Tekniset tiedot on annettu tuulettimen sisällä olevissa merkinnöissä.

Kokoonpanon turvaohjeet

Asenna liesi keittokaappien ja rungon asentamisen jälkeen.

Varmista, että työtasot on kiinnitetty lämpöä kestävällä liimalla, jotta ne eivät väänny tai irtoa.

Sijoittaminen

Älä asenna tuuletinta ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.)

Laitetta ei saa asentaa jääkaappien tai pakastinten, pesukoneiden, astianpesukoneiden tai rumpukuivaimien päälle.

LIESI

SÄHKÖLIITÄNNÄT

(vain ammattilaisille)

Kytke laite irti sähköverkosta ennen mitään liedellä tehtäviä toimenpiteitä.

Varmista, että lieden sisällä olevat sähköjohdot eivät ole irti tai

katkenneet:

vahingon sattuessa, ota yhteys lähimpään huoltoon.

Anna sähköliitännät pätevän henkilön tehtäväksi.

Liitännät on tehtävä noudattaen voimassa olevia määräyksiä.

Ennen lieden kytkemistä sähköverkkoon, tarkista että:

• verkkojännite vastaa lieden sisällä olevassa kilvessä osoitettua jännitettä; sähköjärjestelmä noudattaa ja kestää kuormituksen (ks. lieden sisällä ilmoitetut tekniset tiedot);
• verkkopistoke ja kaapeli eivät joudu kosketuksiin yli 70 °C:n lämpötilojen kanssa; virransyöttöjärjestelmä on tehokkaasti ja oikein liitetty maadoitukseen voimassa olevien määräysten mukaisesti.
• lieden liitäntään tarkoitettu pistoke on ulottuvilla.

Seuraavissa tapauksissa:

• Laitteiden kaapeleissa ei ole pistoketta: käytettävän pistokkeen on oltava standardien mukainen. Johdot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohdin ja ruskea vaiheeseen. Pistoke on liitettävä sopivaan turvapistokkeeseen.
• Kiinteää laitetta ei ole toimitettu virtajohdolla ja pistokkeella, tai millään muulla laitteella, joka varmistaa katkaisun pääverkosta, missä kontaktien avaus, joka sallii täyden erotuksen ylijänniteluokan II olosuhteissa.
• Mainitut erotinlaitteet on asennettava pääverkon laitteisiin asennusmääräysten mukaisesti.

Kelta/vihreää maadoituskaapelia ei saa erottaa kytkimen kautta.

Valmistaja ei ota vastuuta turvamääräysten laiminlyönneistä.

Lieden liitäntä

verkko Yhteys Johdon kok o Virtajohto
220V - 240V~ 50/60Hz 1P+N / 2P 3 x 4 mm2		H 05 VV - F H 05 RR - F
380V - 415V~ 50/60Hz 2P+N 4 x 1.5 mm2		H 05 VV - F H 05 RR - F
380V - 415V~ 50/60Hz 3P+N 5 x 1.5 mm2		H 05 VV - F H 05 RR - F

LIESITUULETIN

SAVUJEN POISTO

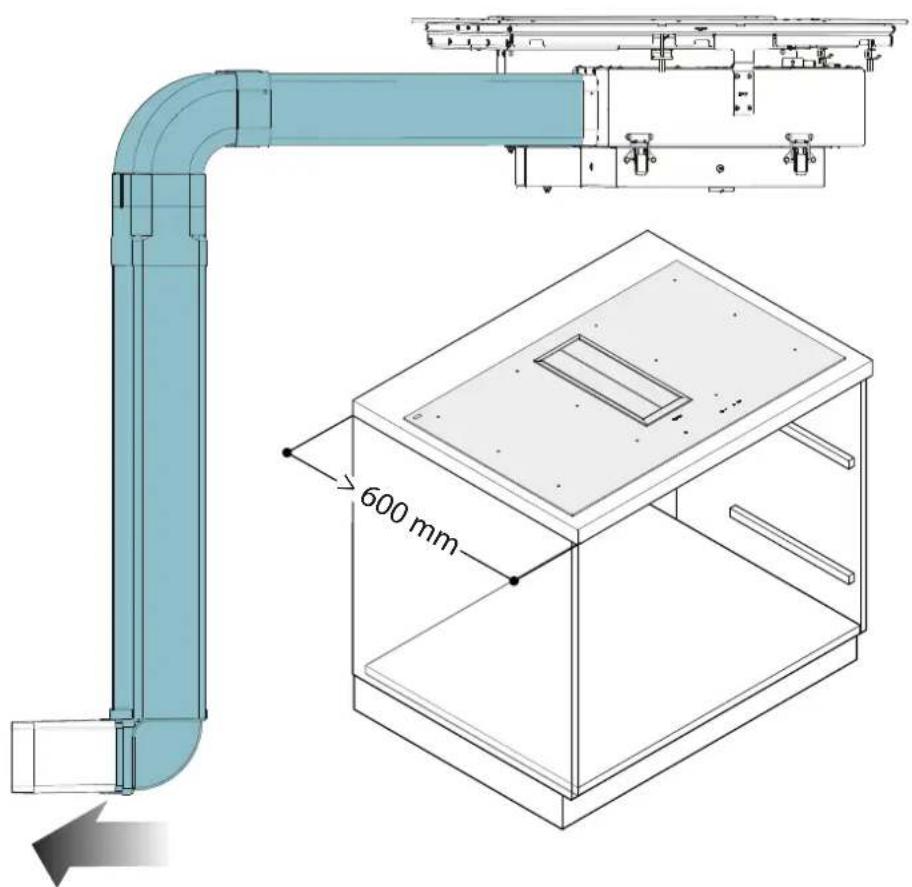

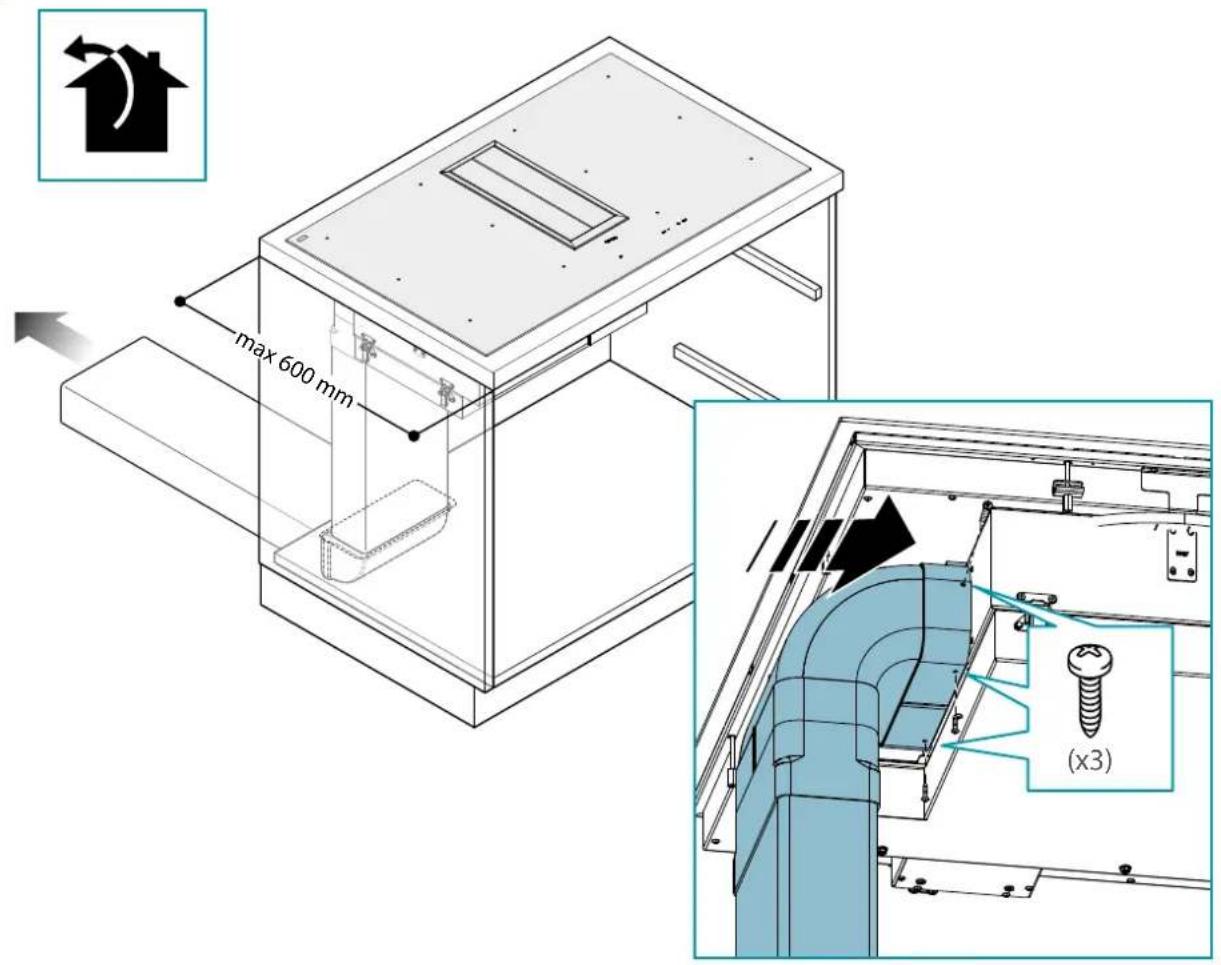

ULKOINEN POISTOTUULETIN (IMU)

Tässä versiossa savut ja höyryt poistetaan ulos poistoputken kautta.

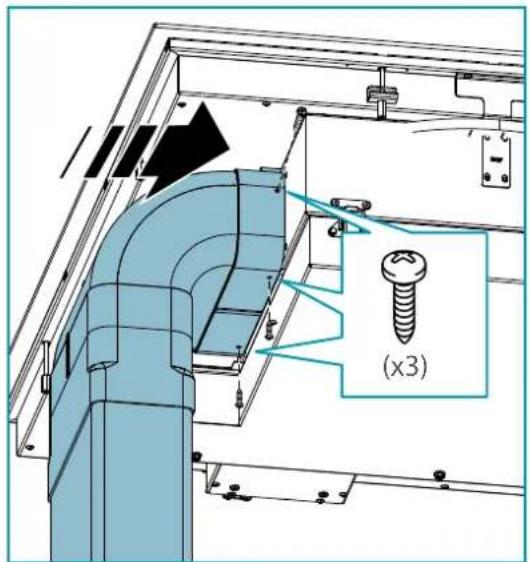

Tätä varten tuulettimen poistoliitäntä on yhdistettävä putkella ulkoiseen ulosmenoon.

Ulosmenoputken on oltava:

• halkaisijaltaan vähintään tuulettimen liitäntää vastaava.
• lievä kallistuma alaspäin (lasku) vaakasuorissa osioissa, jotta estetään kondenssin valuminen takaisin moottoriin.
• vaadittu minimimäärä taitoksia.
• vaadittu minimipituus tärinän ja tuulettimen imukyvyn laskun ehkäisemiseksi. Eristä putket, jos ne kulkevat kylmän ympäristön läpi.

Saksaa koskeva poikkeus:

kun liesituuletinta käytetään samaan aikaan laitteiden kanssa, jotka käyttävät muuta kuin sähköä energialähteenä, huoneen negatiivinen paine ei saa nousta yli 4 Pa (4 x 10-5 bar).

KIERTOILMATUULETIN (SUODATTAVA)

Tässä versiossa ilma kiertää Carbon.Zeo (valinnainen) suodattimien läpi puhdistusta varten ja takaisin sisäilmaan.

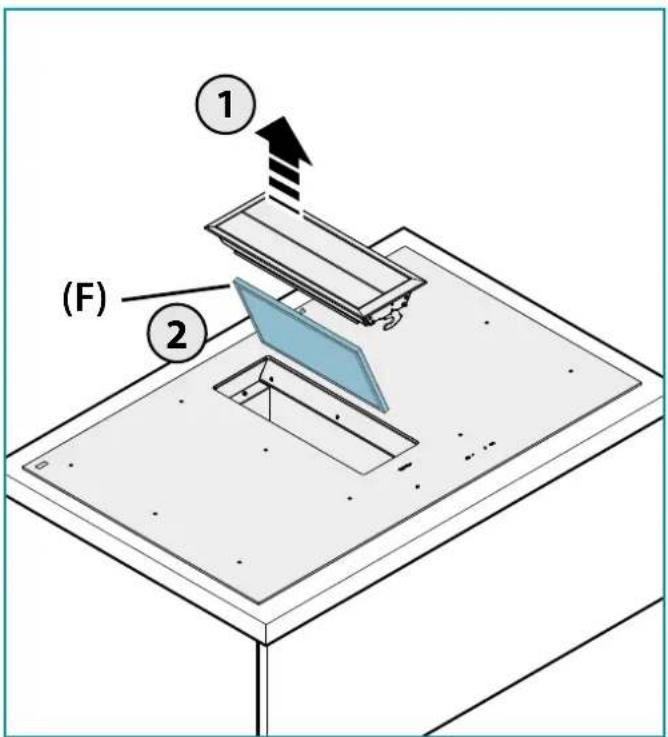

Tarkista, että Carbon.Zeo suodattimet on asennettu kupuun, jos näin ei ole, asenna ne asennusohjeiden mukaisesti.

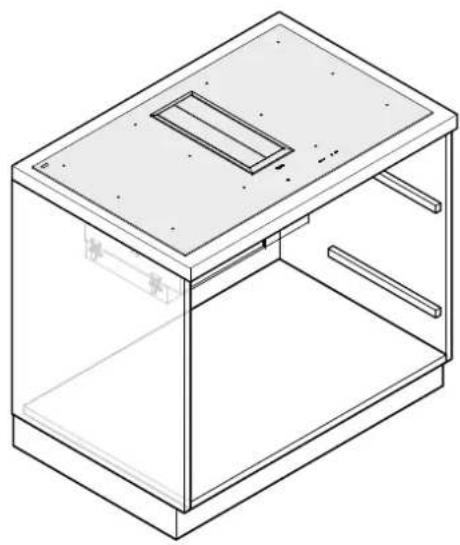

KOKOONPANO-OHJEET

vain ammattilaisille

Tuuletin voidaan asentaa eri konfiguraatioissa.

Yleiset kokoonpanovaiheet koskevat kaikkia asennuksia; noudata

tapauskohtaisesti asennukseen annettuja ohjeita.

TOIMINTA

LIESITUULETTIMEN KÄYNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja höyryjen johtamiseksi kohti imuripintaa.

Kypsentämisen jälkeen jätä tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastintoiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.

NOPEUDEN VALINTA

(1-3) nopeus: pitää ilman puhtaana matalalla energiankulutuksella.

(4-5) nopeus: normaali käyttötila.

(6-7) nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.

(8-P) nopeus: hajujen ja höyryjen nopeaan poistamiseen.

Ympäristövaikutusten vähentämiseksi suositellaan asettamaan aina vähimmäisnopeus, joka soveltuu vaaditulle imuteholle.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Lisätietoja varten katso luku "HUOLTO".

NÄPPÄIMISTÖ

LIESITUULETTIMEN KOSKETUSNÄPPÄIMISTÖ

①A - 9 + ∟

1A	ON/OFF Lyhyt painallus: Tuulettimen kytkentä ON/OFF Pitkä painallus: Tuulettimen automaattisen toiminnan aktivointi (A) nimellistehon mukaan.
+	Nopeuden lisäys välillä 1...9 ("P":n saakka). "P"-nopeus: aktivinen vain mutamia minutteja, sitten nopeus 9.
-	Nopeuden lasku P:stä 1:een.
	Tuuletin aktivoitu (lyhyt painallus): AJASTIN (vikkuva punainen merkkivalo) Automaattinen sammutus 15 min kuluttua. Toiminto polis käytösta (punainen merkkivalo OFF),Jos: -Moottori on sammutettu ( ①A painike). -Paina AJASTIN ②painiketta uudelleen.
	Kun tuuletin sammunut (pitkä painallus 4 s): tuulettimen silvekkeiden avaus ja metallisuodattimen huolto
F	CARBON.ZEO SUODATTIMEN HÄLYTYS Huolto noin 2000 käytötunnin jälkeen. Näytössä nakyy vuorotellen liesituulettimen nopeuden kanssa. Hälytyksen nollaamiseksi: moottorin ollesa päälä, pinea visi sekuntia nappäintä Näytössä nakyy kaksi sekuntia. Hälytyksen aktivoimiseksi: Liesituuletin sammutettuna, pinea nappäimiä ja viiden— sekunnin ajan Näytöllä nakyy Paina nappäintäaktivoidaksesi hälytyksen, näytössä nakyy ja yläreunan vasen piste vilkuu. Odota kolme sekuntia, konfigurointi tallennetaan Hälytyksen kytkemiseksi pois: Liesituletin sammutettuna, pinea nappäimiä ja viiden— sekunnin ajan, Näytöllä nakyy Paina nappäintä sammuttaaksesi hälytyksen, näytössä nakyy ja yläreunan vasen piste sammuu. Odota kolme sekuntia, konfigurointi tallennetaan.

Jos näppäimistö on täysin passiivinen, ennen kuin otat yhteyttä tekniseen asiakastukeen, katkaise laitteen virransyöttö tilapäisesti (noin 5 s), mahdollisesti pääkatkaisijan kautta, sen normaalitoiminnan palauttamiseksi. Jos tämä ei tehoa, ota yhteyttä tekniseen tukeen.

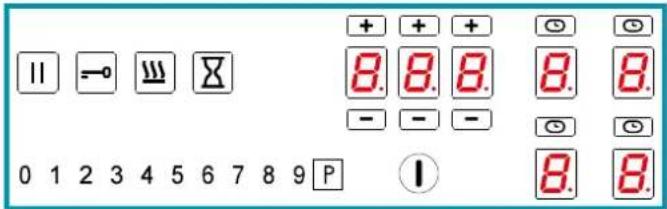

Säätö kuvaus
1	ON/OFF liesitaso. Jos mitään muuta säätöä ei kytkëtã, liesitaso sammuu automaattisesti muuta-man sekunnin kuluttua
II	Tauko-nappäin. Keskeyttä keittämisen. Katso TAUKO-toiminto
-0	Nappäinlukko-painike. Nappäimistön lukitus tahattomien säätöjen estämiseksi
III	KEEP WARM-toiminton-nappäin. Sälyttä kypsennyksen 44°C:n lämpötilassa
X	Ajastin-nappäin. Aktivi yleisen ajastimen asetuksen
0 1 2 3 4 5 6 7 8 9	Tehotason valitsin Asettaa valitun keittoalueen tehon asteikolla 0 - 9
P	Booster-nappäin. Asettaa valitun keittoalueen tehon suurimmalle ta-solle
+ + + 8 8 8 - - - -	Ajastin-alue. Näytää asetetun ajastimen. Nappäimet liävat tai vähentävät näytölä esitettyä arvoa. Luvut vasemmalta oikealle: Tunnit, kymmemet mi-nuutil, minuutil.
@ @ 8 8 8 8 8 8 8	Keittoalueiden vyöhyke. Näytää ja valitsee vastaavan keittoalueen: - Vasen etuosa - Vasen takaosa - Oikea etuosa - Oikea takaosa
@	Keittoalueen ajastin. Näytää vastaavaan keittoalueseen yhdistetyn aj-stimen aktivoinnin

Näyttruudun näytö kuvus
0	Keittoalue valmiustilassa
0	Valittu keittoalue
1 -> 9	Valittu tehotaso
P	Boost-teho: suurin lämmitysteho
H	Jännöslammön osoitin
U	Keep warm-toiminto aktivoitu
7	Bridge-toiminto aktivoitu
Ei kattilaa liesitasolla tai sitä ei havaittu.
Tauko-toiminto aktivoitu
Lapsilukko-toiminto aktivoitu
Auta maattinen lämmitys-toiminto aktivoitu

LIESITASON TOIMINTA JA

KÄYTTÖ

KÄYTÄ VAIN INDUKTIOLIESILLE SOPIVIA KEITTOASTIOITA.

Kun levy on päällä, kattilan pohja lämpenee.

Levy kuumenee vain kattilan muodostaman lämmön vaikutuksesta.

Liesitaso havaitsee automaattisesti kattilan koon.

Lämmitysteho on valittava kypsennettävän ruoan mukaan.

Katso alla lyhyt taulukko:

ASETUSALUEET

1 - 2	SulatusLämmitys	Kastikkeet, voi, suklaa, gelatiiniEsikypennenyt ruoat
2 - 3	VatkausPakasteen sulatus	Riisi, vanukas ja kypsennenyt ruoatVihannekset, kala, pakastetut ruoat
3 - 4	Hörytys	Vihannekset, kala, liha
4 - 5 Keittäminen	Keittäminen	Keitetyt perunat, keitot, pasta Tuoreet vihannekset
6 - 7	Kypsennä matalalla lämmityksellä	Liha, maksa, munat, makkarat Pataruoat, liharullat, sisälmykset
7 - 8 KypsennysFriteeraus	Perunat, munkit, kakut
9	Friteeraus, kiehuntapiste	Pihvit, omeletit Keittäminen
P	Friteeraus, kiehuntapiste	Suuren vesimärän kiehuntapisteen saavuttaminen

Huomaa: liesitasojen lämmitysaika on lyhyempi kuin kaasuliesien.

TEHON VAIHTOMENETELMÄ

HUOMIO: tehon laskeminen rajoittaa yksittäisille alueille asetettavia tehotasoja. Laite hallitsee näitä rajoituksia automaattisesti.

Järestys kuvaus
1	Taso sammutettuna Paina ON/OFF-näppäintä
3 sec.	Paina uudelleen ON/OFF ① näppäintä kolmen sekunnin sisällä. Näppäin Båkaa vikkua
II	Paina ja pidä palnettuna tau- ko-näppäintä
2 5 5 3 1 1 5 4	Keittoalueiden näytö näytää: Paina myötäpäävään neljää aluetta.
II	Vapauta tauko-näppäin

Järnestys kuvaus
0123456789P	Keittovalueen näytössä näkyysymboli vuorotellen parametrin numeron kanssa Ajustin-alue näyttaa parametrinnykyisen asetuksen.Tehon asetuksen parametri onU0.
0123456789P	Paina Ajustin-aluetta muuttaaksesi asetettua tehoarvoa.Paina tehotason valitsinta:- vasemmalle arvon piententäm-iseksi,- oikealle sen nostamiseksi
0123456789P	Teho-arvoMinimi: 1,4 2,8kWMaksimi: 3,7 7,4kWSädön dostaminen: 0,2kW
0123456789P	Paina poistuaksesi parame-triatusetuksesta
0123456789P	Muutosten tallentamiseksi ja valikosta poistumiseen:-daina ON/OFF-näppäintä ①kahden sekunnin ajan.Valikosta poistumiseksi muutoksia tallentamatta:-daina näppäintä ①

KEITTOALUEEN AUTOMAATTINEN KYTKENTÄ

- Kytke liesitaso päälle. Sijoita kattila, ei tyhjänä, keittoalueelle.

Aluetta koskeva näppäin syttyy automaattisesti. - Tehotason valitsin aktivoituu sytyttää valon tasolla 0.

0123456789

- Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

syttyy. - Säädä haluttua tehotasoa.

SÄÄDÄ TEHOTASOA:

• Pyyhkäise sormeasi oikealle tehotason valitsimessa ja pysähdy halutulle tasolle.

• Valitun keittoalueen näytössä näkyy asetettu tehotaso:

Paina painiketta Booster-tason aktivoimiseksi.

Valitun keittoalueen näytössä näkyy Booster-taso. Se pysyy päällä enintään viisi minuuttia, jonka jälkeen teho lasketaan tasolle 9.

SAMMUTA KEITTOALUE:

- Pyyhkäise sormeasi vasemmalle tehotason valitsimessa ja pysähdy tasolle 0.

• Valitun keittoalueen näytössä näkyy tehotaso 0:

HUOMIO: kaikkien keittoalueiden sammuttamiseksi samanaikaisesti: paina 2 sekuntia painiketta

Vielä kuumien keittoalueiden näytölle ilmestyy symboli: Älä kosketa keittoalueita niin kauan kuin merkkivalo palaa.

BRIDGE-TOIMINTO:

• Tämän toiminnon avulla keittoalueet voivat toimia yhdessä: 1-2 ja/tai 3-4; kalapannujen tai suorakulmaisten ja suurikokoisten pannujen käyttämiseksi.

HUOMAA: BRIDGE:n automaattinen havaitseminen: laite ehdottaa automaattisesti BRIDGE-toimintoa, jos riittävän suuri kattila/pannu asetetaan keittoalueiden 1-2 tai 3-4 päälle.

- Paina samanaikaisesti kahden keittoalueen painikkeita niiden liittämiseksi yhteen. HUOMIO: vain ilmoitetut parit voidaan kytkeä yhteen: oikea etu- ja taka-alue (1-2) tai vasen etu- ja taka-alue (3-4).

• Äänimerkki varoittaa toiminnon aktivoinnista, näytöillä näkyy:

• Säädä haluamasi tehotaso.

BRIDGE-toiminnon kytkemiseksi pois käytöstä:

• Paina kahden keittoalueen painikkeita samanaikaisesti.

KEEP WARM -TOIMINTO

Pitää astiat lämpiminä noin 44 °C:n lämpötilassa.

Paina säädettävän keittoalueen näppäintä.

Alhaalla oikealla oleva piste syttyy.

• Paina Keep Warm -näppäintä. Keittoalueen näyttö osoittaa toiminnon

aktivoinnin.

KEEP WARM -toiminnon kytkemiseksi pois käytöstä:

Paina Keep Warm -toimintaa käyttävän keittoalueen näppäintä. Paina Keep Warm -näppäintä.

TAUKO-TOIMINTO

Keskeyttää toiminnan kaikilta keittoalueilta.

• Paina tauko-näppäintä II.
• Keittoalueiden näytöt osoittavat tauko-toiminnon aktivoinnin.

Tauko-toiminto voidaan pitää aktiivisena enintään 10 minuuttia, jonka jälkeen laite sammuu.

TAUKO-toiminnon kytkemiseksi pois:

- Paina tauko-näppäintä. Näppäin alkaa vilkkua. - Paina mitä tahansa näppäintä, paitsi Tauko-näppäintä. - Toiminto poistetaan käytöstä ja keittoalueet jatkavat toimintaansa samoin kuin ennen Tauko-toiminnon aktivoimista.

HUOMAA: virransyötön katkos tai palautus poistaa TAUKO-toiminnon käytöstä.

NÄPPÄINLUKKO-TOIMINTO:

Poistaa käytöstä kaikki laitteen näppäimet, jotta vältetään tahattomat aktivoinnit keittotasoa puhdistettaessa.

- Paina Näppäinlukkoa yhden sekunnin ajan.

Kaikki näppäimet paitsi Näppäinlukko ja ON/OFF ovat poissa käytöstä.

NÄPPÄINLUKKO-toiminnon kytkemiseksi pois:

- Paina Näppäinlukkoa yhden sekunnin ajan.

LAPSILUKKO-TOIMINTO:

Poistaa kaikki näppäimet käytöstä.

• TÄRKEÄ: suorita koko toimenpide 10 sekunnin sisällä.
• Paina keittoalueen näppäintä kolmen sekunnin ajan. Vapauta näppäin ja pyyhkäise sormeasi oikealle tehotason valitsimessa välillä 0-9.

0123456789

• Keittoalueen näyttö osoittaa toiminnon aktivoinnin.

LAPSILUKKO-toiminnon kytkemiseksi pois:

- TÄRKEÄÄ: suorita koko toimenpide 10 sekunnin sisällä. - Paina keittoalueen näppäintä kolmen sekunnin ajan. Vapauta näppäin ja pyyhkäise sormeasi vasemmalle tehotason valitsimessa välillä 9-0.

AJASTIN-TOIMINTO

Voit asettaa ajan, jonka jälkeen kuuluu äänimerkki.

Paina Ajastin-näppäintä.

• Ajastin-alue on aktivoitu:

- Paina näppäimiä ajastimen asettamiseksi.

Alue 1: tunnit

Alue 2: kymmenet minuutit

Alue 3: minuutit

Asetettava enimmäisaika: 9 tuntia ja 59 minuuttia

• 10 sekunnin jälkeen ajastin aloittaa alaslaskennan.
• Laskennan lopussa laite antaa äänimerkin. Paina mitä tahansa näppäintä äänimerkin hiljentämiseksi.

KEITTOALUEEN AJASTIN-TOIMINTO:

Mahdollistaa keittoalueen sammuttamisen asetetun ajan jälkeen.

Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

Paina Ajastimen aluetta.

-Ajastin-alue aktivoituu:

keittoalueen yläpuolella vilkkuu.

Alue 2: kymmenet minuutit

Alue 3: minuutit

Asetettava enimmäisaika: 9 tuntia ja 59 minuuttia. - Viiden sekunnin jälkeen ajastin aloittaa alaslaskennan. - Laskennan lopussa kyseinen keittoalue sammuu ja laite antaa äänimerkin. - Paina mitä tahansa näppäintä äänimerkin hiljentämiseksi.

AUTOMAATTINEN LÄMMITYS -TOIMINTO:

asettaa enimmäistehon esiasetetuksi ajaksi ja palaa edelliselle tehotasolle.

-Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

syttyy

• Pyyhkäise sormeasi oikealle tehotason valitsimessa ja pysähdy halutulle tasolle. Toiminto voidaan aktivoida vain tasoilla 1-8.

• Pidä painettuna valittua tasoa kolmen sekunnin ajan

3 sek

Tämä on myös taso, jolle keittoalue palaa esiasetetun ajan päätyttyä, jolloin keittoalue toimii maksimiteholla.

Toiminnon keston taulukko:

Tehotas	Automaattisen lämmitys-toiminnon kesto(sekunnit)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 210
9 Toiminto ei saatavilla
P Toiminto ei saatavilla

• Ajan loputtua toiminto päättyy ja keittoalue palautuu aiemmin asetettuun tehotasoon.

AUTOMAATTINEN LÄMMITYS -toiminnon deaktivointi:

1 - Odota toiminnon ajan päättymistä

tai

2 - Paina keittoalueen painiketta kolmen sekunnin ajan

tuun tehotasoon.

• Toiminto päättyy ja keittoalue palautuu aiemmin asetettuun tehotasoon. tai 3 - Jos asetat tehotason alemmaksi kuin ennen automaattista lämmitystoimintoa asetettua tehotasoa, toiminto poistetaan käytöstä.

RECALL-TOIMINTO:

Voit palauttaa keittämisasetukset, jotka edelsivät keittotason tahatonta sammuttamista.

• Suorita seuraavat toimenpiteet 6 sekunnin sisällä tahattomasta sammutuksesta
• Kytke liesitaso ① päälle - Tauko-näppäin II vilkkuu

Paina tauko-näppäintä

RECALL-toiminto palauttaa keittoalueiden toiminnan, ajastintoiminnot ja pikalämmityksen. Muita toimintoja ei palauteta.

LIEDEN TURVALAITTEET

Turvakatkaisu

Jos levy ylittää enimmäiskäyttöajan samalla teholla, se kytkeytyy automaattisesti pois päältä ja jäännöslämmön osoitin syttyy. Levyn nollaamiseksi kosketa vastaavia näppäimiä.

Tehotaso	1 2	3 4 5	6 7 8 9	P
Maksimi käytötuntien määrä	6 6 5	5 4 1	5 1,5	1,5 1,5	5 m	n

Liesi sammuu automaattisesti, jos yksi tai useampi ohjain on peitetty yli 10 sekuntia.

Toiminnan palauttamiseksi: - poista kaikki esineet ohjauspaneelin päältä. - puhdista ohjauspaneeli. - kytke liesi ja haluttu liesialue päälle.

Ylikuumenemissuoja

Ennen kuin liesi pääsee ylikuumenemaan, ohjain laskee käytettyä tehoa noudattaen seuraavia suojamenetelmiä:

• Tehostimen ja power-tehostimen deaktivointi, jos kytkettynä päälle.
• Tehotason asetuksen lasku
• Päällä olevan levyn sammutus. Levynäytöllä näkyy viesti "E2".

Levy on mahdollista palauttaa käyttöön, kun virheilmoitus on sammunut.

PUHDISTUS JA HUOLTO

Säännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa.

HUOMIO!

Aloita aina puhdistus vasta, kun liesi on jäähtynyt.

Ennen lieden puhdistamista varmista, että se on huoneenlämpötilassa.

Puhdista liesitaso aina jokaisen käyttökerran jälkeen erityisellä lasikeraamisella puhdistusaineella ja huolehdi siitä, että ruokajäämät ja mahdolliset kovettumat poistetaan välittömästi.

Veden, mieluiten tislatun veden, ja valkoisen etikan seoksella voidaan poistaa kalkkitahrat ja pehmentää kiinnittymät ennen niiden poistamista sopivalla kaapimella.

Älä koskaan käytä alkoholia tason pinnalla.

Älä käytä tuotteita, jotka sisältävät:

- syövyttäviä aineita (sooda, hapot, ammoniakki).

• - hankaavia aineita (jauheet tai tahnat).

Älä käytä teräviä tai hankaavia esineitä.

Puhdistuksen jälkeen kuivaa laite pehmeällä liinalla.

Älä koskaan vedä kattiloita lieden päällä, vaan nosta niitä, jotta vältät naarmuuntumisen.

Älä pese keittotason osia pesukoneessa.

HYÖDYLLISIÄ VINKKEJÄ HUOLTOA VARTEN

Suosittelemme, että puhdistat keittotason säännöllisesti, mieluiten jokaisen käytön jälkeen. Älä käytä hankaavia sieniä tai hankaavia puhdistusaineita. Vältä myös voimakkaita kemiallisia aineita, kuten uuninpuhdistussuihketta, tahranpoistoaineita, tai kylpyhuoneisiin tarkoitettuja puhdistusaineita ja yleispuhdistusaineita.

Hetken epähuomio riittää

Vältä kuuman liesitason kanssa kosketusta muovin, alumiinifolion, sokerin tai sokeria sisältävien ruokien kanssa. Nämä aineet on poistettava välittömästi kuumalta levyltä käyttämällä metallista puhdistuslastaa. Jos ne sulavat, ne voivat vaurioittaa pintaa. Tästä syystä suosittelemme keittotason käsittelemistä sopivalla tuotteella ennen erittäin sokeristen ruokien valmistamista.

Kiiltävä tulos kolmella yksinkertaisella toimenpiteellä:

Puhdista perusteellisesti poistamalla ensin suurimmat kovettumat ja ruokajämät metallisella puhdistuslastalla.

Kaada sitten muutama tippa tähän tarkoitettua puhdistusainetta kylmälle liedelle ja hankaa talouspaperilla tai puhtaalla liinalla.

Viimeistelyä varten pyyhi liesitaso kostealla liinalla ja kuivaa se puhtaalla liinalla. Valmista!

Kuinka löydän sopivan kaapimen keraamista lasia varten?

• Metallikaavin (ei sulatai syty) Kaavin, joka on helppo kiinnittää ja avata
• Tera on tukevasti kiinni eikä liku
• Tera on tukeva, puhdas ja ruostesuojattu Mahdollisesti sertifiointilaitoksen hyväksymä kaavin (esimerkiksi TUV-GS-sinetti) Sisältää käyttö- ja turvallisuusohjeet

SISÄPINTOJEN PUHDISTUS

Älä puhdista sähköosia tai liesituulettimen moottorin osia nesteillä tai liuottimilla.

Sisäisiä metalliosia varten katso edellinen kappale.

METALLISET RASVANPOISTOSUODATTIMET

Suosittelemme pesemään metallisuodattimet (F) usein (vähintään kerran kuukaudessa) jättämällä ne likoamaan kiehuvaan veteen ja pesuaineliuokseen yhdeksi tunniksi, varoen taittamasta niitä.

Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.

Huuhtele ne hyvin ja odota, että ne kuivuvat kokonaan ennen niiden takaisin asennusta.

Pesu pesukoneessa on sallittua, mutta voi aiheuttaa tummentumia suodattimien materiaalille: tämän ongelman poistamiseksi on käytettävä pesua alhaisissa lämpötiloissa (enintään 60 °C) ilman pesuaineita.

Katso asennusohjeet metallisten rasvanpoistosuodattimien irrotusta ja asetusta varten.

HIILI- JA SEOLIITTISUODATTIMET (LISÄVARUSTE)

Suodattimien käytön ja regeneroinnin osalta katso suodattimien pakkauksen mukana toimitetut erityisohjeet.

Odota suodattimen jäähtymistä ennen kuin se asennetaan takaisin.

RASVAN VALUMISASTIA

Astia tulee puhdistaa kerran kuukaudessa.

Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.

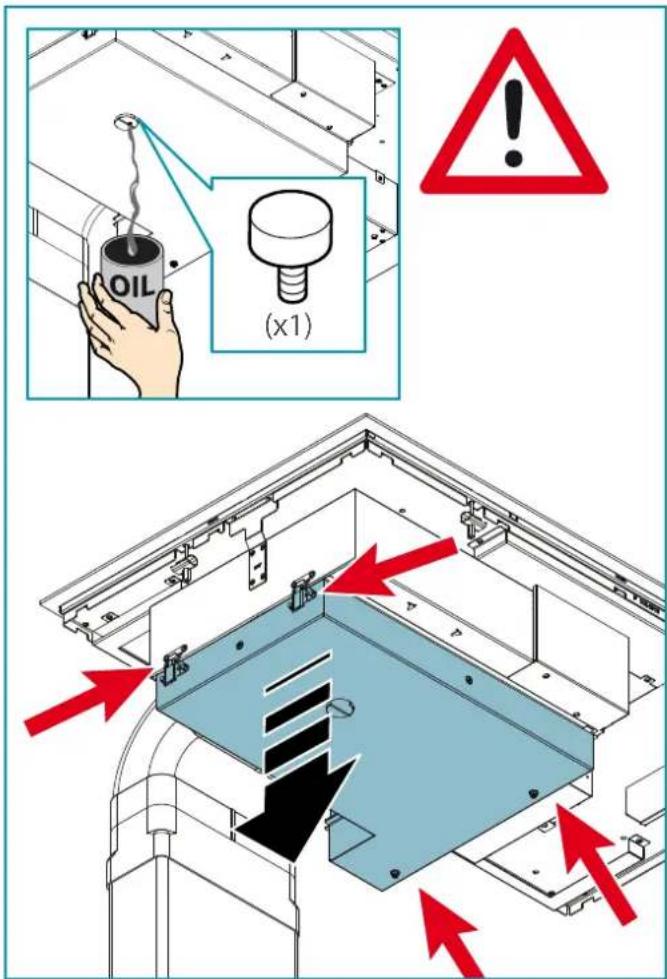

Perusteellisempaa puhdistusta varten poista öljynkeräysastia (ks. kuva) ja pese se vedellä ja pesuaineella. Huuhtele se hyvin ja odota, että se kuivuu kokonaan ennen takaisin asennusta.

Älä pese rasvan valumisastiaa pesukoneessa.

MITÄ TEHDÄ LIEDEN ONGELMATAPAUKSISSA

Liesi tai levy eivät kytkeydy päälle:

Liettä ei ole liitetty sähköverkkoon. - Suojasulake on lauennut. Tarkista onko lohko aktivoitu. Näppäinten päällä on vettä tai rasvaa. Näppäinten päällä on esineitä.

Näytöllä näkyy.

Levyliitäntä kattilaa. Käytetty astia ei sovellu liedelle. Kattilan pohja on liian pieni levyyn nähden.

Näytöllä näkyy [E]:

• Sammuta ja kytke liesi päälle. Ota yhteys myynnin jälkeiseen tukeen.

Yksi levy tai koko liesi sammuu:

Ylikuumentumisjärjestelmä on aktivoitunut; liesi tai yksi levyistä pysyy päällä liian pitkään; yksi tai useampi näppäimistä on peitetty; yksi kattiloista on tyhjä ja pohja on ylikuumentunut.

Tuuletin pysyy päällä lieden sammutuksen jälkeen:

Tämä ei ole toimintahäiriö: tuuletin jatkaa laitteen elektronisen virtayksikön suojaamista. Tuuletin pysähtyy automaattisesti.

LIESITASON VIRHEKOODIT

Virhetapauksissa laite näyttää virhekoodit teknisen tuen avuksi.

Keittoalueen näytössä näkyy virhekoodi vuorotellen "E"-kirjaimen ja muiden symbolien ja numeroiden kanssa.

Virheko-odi	Kuvaus Mahdolliset	syyt	Ratkaisu
+0 +3	Näppämen jatku-va aktivointi	-Metalliesineitä nappämistön päälä -vettä nappäimistölä	-Poista metalliesi-neet -Kuivaa vesi
+2 +1	Sisälampötila yli 85°C	-ilmastointiau-kot peitetty tai ei riittävät	-Sallii sisäisen lamm-ön lauhduttamisen
+3 +1	Virheellinen konfiguraatio:	- konfigurointi-virhe	-Ota yhteyttä tekni-seen tukeen
+4 +2	Sisäinen syött-öjännite liian korkea tai matala	Yliviirta ilmakehästä johtuvan purkautumisen, sähköjarjeste-lmän vian tai virheellisen virtakytkennän vuoksi	-Ota yhteyttä tekni-seen tukeen
+4 +7	Ei tiedonsiirtoa nappämistön ja induktorimoduu-lien välillä	-Tiedonsiirtoka-apeli vauroitun tai irrotetu -Induktorimoduili vaurioi-tunut	-Ota yhteyttä tekni-seen tukeen
+2 +0	Ohjaunsnäppämistön sisäinen virhe		-Ota yhteyttä tekni-seen tukeen
+2 +2	Kattilatyyppi on värärä	-Kattilatyyppi on värärä -kattila tai lasi liian kuumia	-Käytä kattila -käytä sopivaa kattilaa -poista kattila ja jäähdytä alue
+3	Kattilatyyppi on värärä	-Kattilassa on vahän rautama-teriaialia -Kattila on aiheuttanut virheen in-duktorimodu-lissa -Induktorin vika	-Käytä soveltuvaa kattilaa -Poista kattila, odota kahdeksan sekuntia ja yritä uudelleen -Ota yhteyttä tekni-seen tukeen
+4	Virheellinen konfiguraatio:	- induktorin konfigurointi-virhe	-Ota yhteyttä tekni-seen tukeen
+5	Ei tiedonsiirtoa nappämistön ja generaattorin välillä	-LIN-kaapeli viallinen tai irrotetty -Virheellinen sähköliiätä -Sisäinen virhe -Konfigurointi-virhe	-Ota yhteyttä tekni-seen tukeen -Tarkista riviliitti-mien sähköliiätä -Ota yhteyttä tekni-seen tukeen -Ota yhteyttä tekni-seen tukeen
+6	Virheellinen virransyöttl	-Syöttöjannite yli toimintakynnyksen -Virheellinen syöttöjannitteen taajuus -Induktorin vika	-Tarkista, etta syött-öjannite on oikea: jännite ja taajuus. -Ota yhteyttä tekni-seen tukeen
+7	Induktorin sisäinen vika		-Ota yhteyttä tekni-seen tukeen

E+8	Jäähdytystoimi- nto ei toimi	-Tuuletin likainen - Tuuletin vial- linen	-Puhdista ilmastoin- tiaukot - Ota yhteyttä tekni- seen tukeen
E+9	Induktorin lämpötila-anturi viallinen	- Induktorin lämpötila-anturi viallinen	- Ota yhteyttä tekni- seen tukeen
E+R	Induktorin sisäin- en vika		- Ota yhteyttä tekni- seen tukeen
E+H	Induktorin lämp- ötila-anturilla on kiinteä arvo	- lasi liian kuuma - viallinen anturi	- Jäähdytä lasi - Ota yhteyttä tekni- seen tukeen

Huomaa:

Järjestelmä ei havaitse kaikkia vikoja automaattisesti, esim. käyttöliittymän virransyötön vikatapauksessa.

HÄVITTÄMINEN KÄYTTÖIÄN LOPUSSA

Ylivivatun roskakorin symboli laitteessa tarkoittaa, että laite on WEEE-tuote, eli "Sähkö- ja elektroniikkalaiteromua", minkä mukaan sitä ei saa hävittää lajittelemattoman jätteen kanssa (ts. "kotitalouden

TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN MAISSA

EU:n sähkö- ja elektroniikkalaiteromudirektiivi on pantu täytäntöön eri tavoin jokaisessa maassa, joten jos haluat hävittää tämän laitteen, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi selville, mikä on oikea hävittämismenetelmä.

TIETOA JÄTTEIDEN KÄSITTELYSTÄ EUROOPAN UNIONIN ULKOPUOLISISSA MAISSA

Yliviivattu roskakori tai roskakori -symboli on voimassa vain Euroopan unionissa: jos haluat hävittää tämän laitteen muissa maissa, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi selville, mikä on oikea hävitysmenetelmä.

VAROITUS!

Valmistaja pidättää oikeuden muuttaa laitteita milloin tahansa ilman erillistä ilmoitusta. Valmistajan valtuutus sitoo tämän oppaan tulostamista, kääntämistä ja edes osittaista kopiointia.

Tämän oppaan tekniset tiedot, kaaviokuvat ja tekniset tiedot ovat tiedonantoa varten, eikä niitä saa jakaa.

Tämä opas on laadittu italian kielellä. Valmistaja ei ota vastuuta puhtaaksikirjoitus- tai käännösvirheistä.

falmec

Life inspired.

falmec

Life inspired.

Falmec S.p.A
