KÄYTTÖOHJE Quantum Pro Easy FALMEC

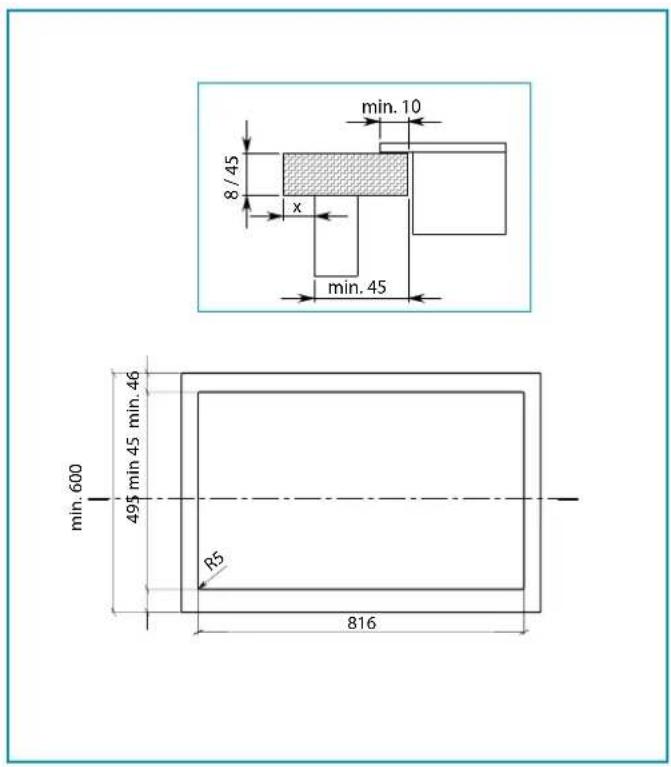

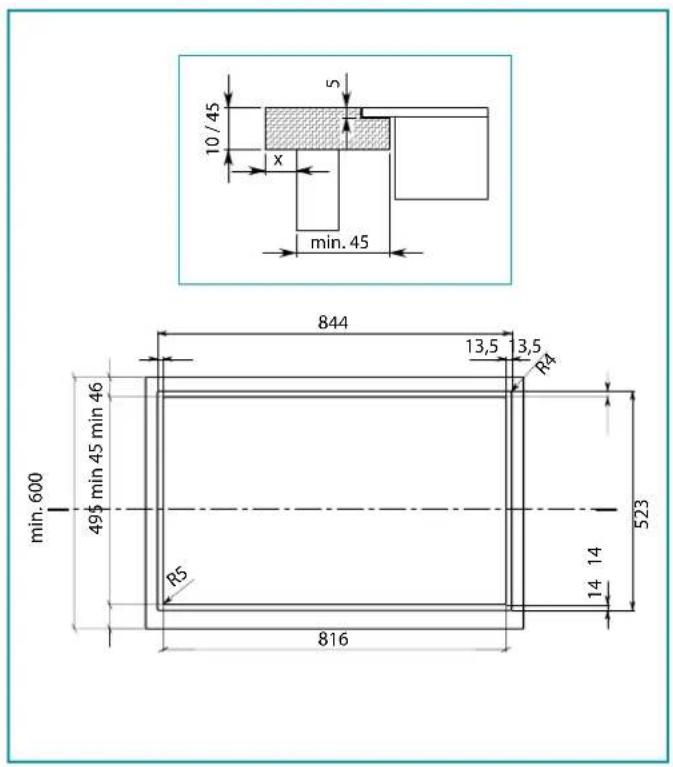

FI - Aukon mittaukset asennusta varten.

INSTALLAZIONE IN APPOGGIO TOP-MOUNTED INSTALLATION

min. 10 8 / 45 x min. 45 min. 600 495 min 45 min 46 R5 816

INSTALLAZIONE A FILO FLUSH-MOUNTED INSTALLATION

10/45 5 x min. 45 844 13,5 3,5 R4 min. 600 495 min 45 min 46 R5 523 14 14 816

Ø6 mm

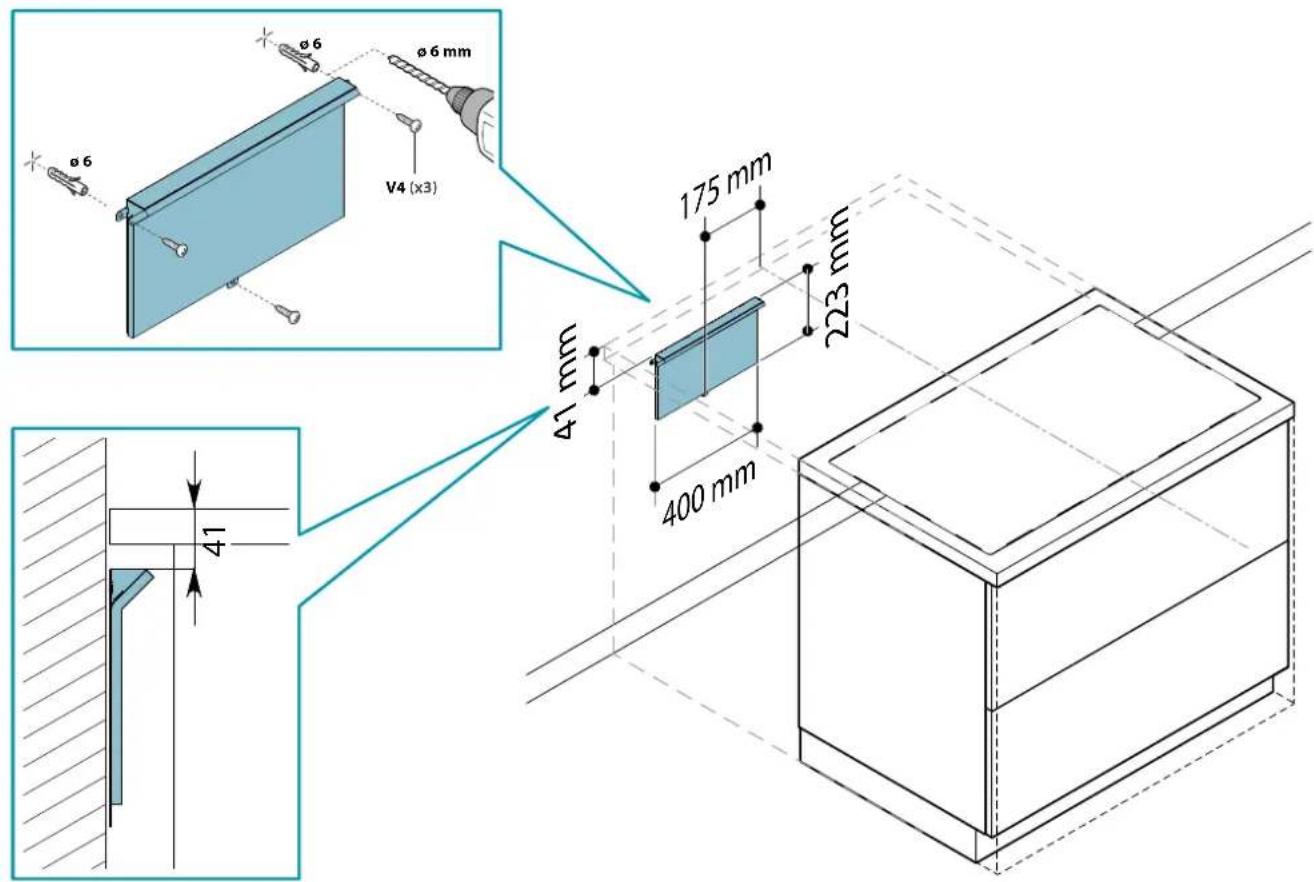

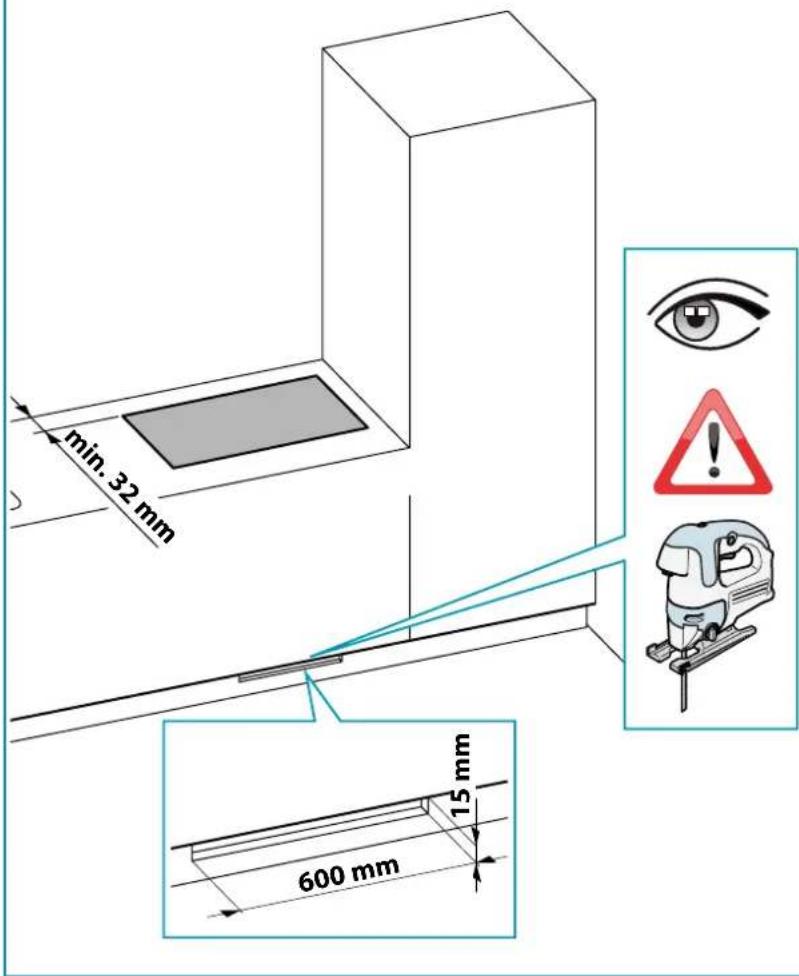

IT - Distanze di sicurezza (1). Montaggio convogliatore a parete (2).
EN - Safety distance (1). Wall conveyor assembly (2).
DE - Sicherheitsabstände (1). Wandmontage der Förderleitung (2).
FR - Distances de sécurité (1). Montage du convoyeur au mur (2).
ES - Distancias de seguridad (1). Montaje del transportador de pared (2).
RU - Безопасное расстояние (1). Сборка настенной воздухоотводной трубы (2).
PL - Odległości bezpieczeństwa (1). Montaż ścienny wyciągu (2).
DK - Sikkerhedsafstand (1). Montering af transportanlæg på væg (2).
NL - Veiligheidsafstanden (1). Montage wandafvoersysteem (2).
FI - Turvaetäisyys (1). Ilmanjohtimen asennus seinään (2).

1

min. 32 mm 600 mm 15 mm

2

ø6 ø6 mm V4 (x3) 175 mm 223 mm 41 mm 400 mm 41 41

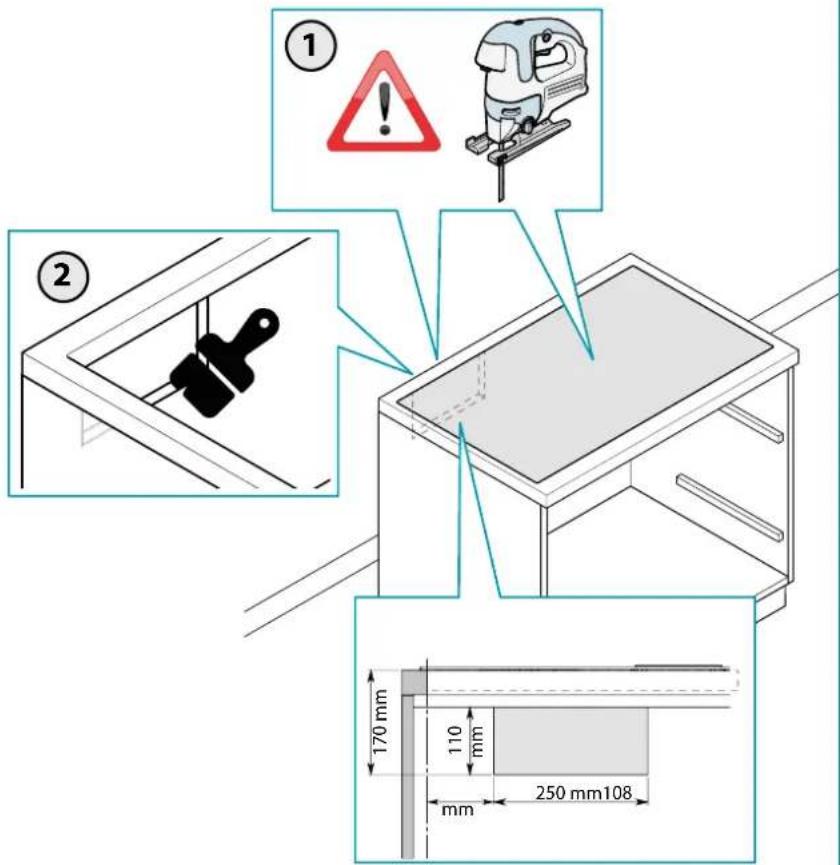

IT - Taglio del top (3). Sigillare le superfici tagliate (ad esempio con colla per legno). Installazione del tubo (4).
EN - Cutting the top (3). Seal the cut surfaces (e.g. with wood glue). Installing the pipe(4).
DE - Schneiden Sie die Spitze (3). Die abgeschnittenen Oberflächen abdichten (zum Beispiel mit Leim für Holz). Installation der Leitung (4).
FR - Couper le haut (3). Sceller les surfaces coupées (avec de la colle à bois par exemple). Installation du tuyau (4).
ES - Cortando la parte superior (3). Selle las superficies cortadas (por ejemplo con cola para madera). Instalación del tubo (4).
RU - Вырезание верхней части (3). Склеить отрезанные поверхности (например, с помощью клея для дерева). Установка трубы (4).
PL - Cięcie górnej części (3). Uszczelnić wycięte powierzchnie (np. klejem do drewna). Instalacja rury (4).
DK - Skær toppen (3). Forsegl skarpe overflader (fx med trælim). Installation af røret (4).
NL - Snijden van de top (3). Dicht de snijvlakken af (bijvoorbeeld met houtlijm). Installatie van de pijp (4).
FI - Tason leikkaaminen (3). Tiivistä leikatut pinnat (esim. puuliimalla). Putken asennus (4).

3

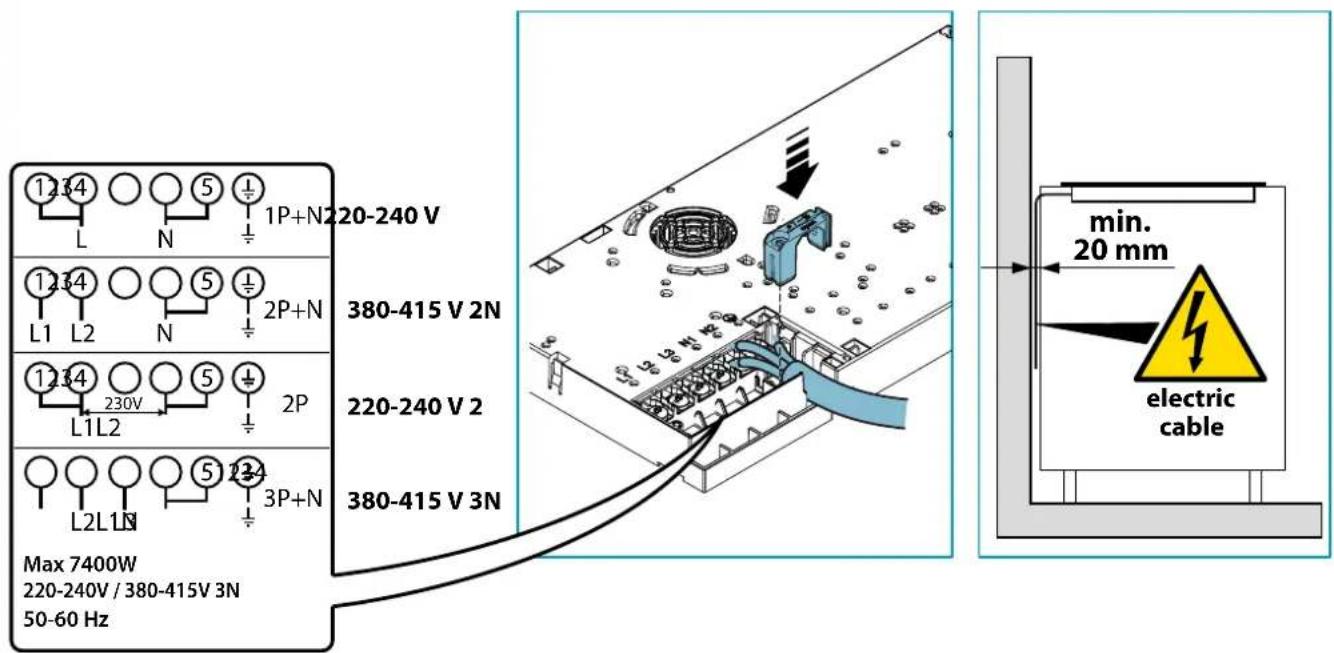

FI - Moottorin ja lieden sähköliitännät (5).

5

1234 L N 5 1P+N 220-240 V 380-415 V 2N 1234 L1 L2 N 5 2P+N 1234 L1L2 230V 5 2P 380-415 V 3N 220-240 V 2 380-415 V 3N Max 7400W 220-240V / 380-415V 3N 50-60 Hz min. 20 mm electric cable

6

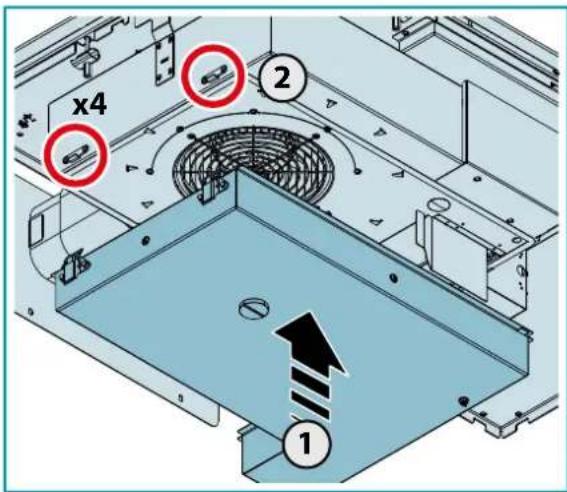

FI - Moottorin ja lieden sähköliitännät (10).

10

x4 2 1

11

Nämä varoitukset on laadittu oman ja muiden turvallisuuden varmistamiseksi. Lue siis tämä ohjekirja huolellisesti koko-naisuudessaan ennen laitteen käyttöä ja puhdistusta.

Valmistaja ei vastaa mistään suoraan tai epäsuorasti henkilöille, omaisuudelle tai eläimille aiheutuneista vahingoista, jotka johtuvat tässä ohjekirjassa osoitettujen varoitusten laiminlyönneistä.

Tämä ohjekirja on säilytettävä aina yhdessä laitteen kanssa tulevaa tiedonhakua varten.

Jos laitteisto myydään tai siirretään toiselle omistajalle, varmista että myös ohjekirja toimitetaan uudelle käyttäjälle, jotta tämä saa ohjeet tuulettimen käytöstä ja sitä koskevista varoituksista.

Alkuperäisten varaosien käyttö on välttämätöntä.

Käyttötarkoitus

• Tämä liesi on tarkoitettu käytettäväksi kotitalouksissa lämpimien ruokien valmistusta ja lämmitystä varten.
• Älä asenna liettä ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.).
• Liesilevyä ei saa käyttää liikkuvassa laitteessa.
• Mikään muu käyttö ei ole sallittua.
• Älä käytä liettä ennen sen asennusta.
• Älä koskaan avaa laitteen koteloa.
• Falmec vakuuttaa turvamääräysten noudat-tamisen vain alkuperäisiä varaosia käytettäessä.
• Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai kaukosäätimellä.
• Tämän laitteen käyttö on sallittua yli 8-vuotaille lapsille ja henkilöille, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa laitteesta, vain valvonnan alaisena tai kun he ovat ensin saaneet ohjeet laitteen turvallisesta käytöstä ja ymmärtäneet siihen liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella. Käyttäjä ei saa antaa laitteen puhdistusta tai huoltoa lasten tehtäväksi ilman valvontaa.
• Älä jätä liesilevyä valvomatta sen ollessa to-iminnassa.

Laite on tarkoitettu ainoastaan ruoan kypsentämisestä syntyneiden höyryjen poistamiseen kotitalouskeittiöissä: kaikki muu käyttö on kiellettyä. Väärinkäyttö voi aiheuttaa vahinkoa ihmisille, omaisuudelle ja eläimille ja vapauttaa valmistajan kaikesta vastuusta.

Palovammojen vaara

- Käytä valvontalukkoa välttääksesi, että valtuut-

tamattomat henkilöt pääsevät kytkemään laitteen päälle.

• aseta paistinpannujen ja kattiloiden kahvat niin, että lapset eivät pääse koskemaan niihin.
• Sammuta levyt käytön jälkeen.
• Älä aseta mitään metalliesineitä levylle niiden ollessa päällä.

Tekninen turvallisuus

- Asennustoimet on annettava asiantuntevien ja pätevien asentajien vastuulle, tämän ohjekirjan ohjeiden ja voimassa olevien määräysten mukaisesti.

Jos virtajohto ja muut komponentit ovat vau- rioituneet, liettä El saa käyttää: kytke liesi irti virtalähteestä ja ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun korjausta varten. Älä muokkaa laitteen sähköisiä, mekaanisia tai toiminnallisia rakenteita.

Älä suorita korjauksia tai osien vaihtoja itse. Epäpätevien ja valtuuttamattomien henkilöiden toimet voivat aiheuttaa vakavia vaurioita yksikköön tai fyysisiä ja henkilökohtaisia vammoja, jotka eivät kuulu takuun piiriin.

- Ennen lieden asentamista, tarkista jokaisen osan kunto ja toiminta. Jos havaitset vikoja, älä jatka asennusta ja ota yhteys jälleenmyyjään.

Sähköturvallisuus

Sähköjärjestelmän, johon laite on kytketty, on täytettävä paikallisten määräysten vaatimukset ja sisällettävä maadoitusliitäntä käyttömaan voimassa olevien määräysten mukaisesti. Sen on myös oltava antistaattisia ominaisuuksia koskevien eurooppalaisten standardien mukainen.

Lieden tyyppikilvessä olevien kytkentätietojen (jännite ja taajuus) on vastattava sähköverkon tie- toja.

Vertaa näitä tietoja ennen liitäntää.

Epäselvissä tapauksissa ota yhteys sähköasentajaan.

Ennen kuin asennat tuulettimen, tarkista, että sähköverkon tiedot vastaavat tuulettimen sisällä olevassa tyyppikilvessä ilmoitettuja tietoja.

Asennetun laitteen kytkemiseen tarkoitetun pistorasian on oltava helppopääsyisessä paikassa: muussa tapauksessa asenna katkaisija tuulettimen pois kyt-kentää varten tarvittaessa.

Kaikki sähköjärjestelmän muutokset on annettava pätevän sähköasentajan tehtäväksi.

Älä yritä selvittää ongelmaa yksin laitteen toimint-ahäiriön tapauksessa, vaan ota yhteys jälleenmyyjään tai valtuutettuun huoltoon korjausta varten.

Kun asennat laitetta, kytke laite pois irrot- tamalla pistoke tai sammuttamalla pääkyt-

kin.

Kiertomatka Australiaan ja Uuteen-Seelantiin: Kiinteäänjohdotukseen kiinteästi liitettyjen valaisimien osalta tämän vaatimuksen katsotaan täyttyvän, jos kiinteään johdotukseen sisältyvät irrotusohjeet ovat AS/NZS 3000:n mukaiset

SAVUJEN POISTON TURVALLISUUS

Älä kytke laitetta imemään palamisesta aiheutuneita savuja (esim. lämpökattilat, takat, jne.).

Ennen liesituulettimen asentamista, varmista että kaikkia voimassa olevia ilman poistoa koskevia määräyksiä on noudatettu.

KÄYTTÖVAROITUKSET

• Ennen laitteen ensimmäistä päälle kytkentää, poista kaikki suojamuovit ja tarrat.

• Käytön aikana paistinpannut ja kattilat voivat aiheuttaa ääntä, joka johtuu:

• korkeasta tehotasosta

• erilaisista materiaaleista kattiloiden pohjassa.
• Älä koskaan käytä vettä tulen sammuttamiseen. Kytke levy pois päältä. Tukahduta liekit peitteellä, palosuojatulla peitolla tai vastaavalla.
• Älä pidä syttyviä esineitä lieden alla olevissa laatikoissa. Ruokailuvälinelaatikon on oltava palonkestävää materiaalia.
• Älä säilytä metalliesineitä suoraan keittotason alla.
• Älä kuumenna tyhjiä kattiloita tai paistinpannuja ja tarkista aina, että kattiloissa on minimimäärä nestettä.
• Käytä kansia aina kun voit lämmön karkaamisen välttämiseksi.
  • Kypsennä vähäisellä vedellä.
• Kun alat grillata tai kypsentää ruokia, aseta teho alemmalle tasolle.
  • Sammuta liesí käytön jälkeen.
• Seuraa kypsennystä jatkuvasti rasvojen ja öljyjen käytön tapauksessa, koska ne syttyvät helposti tuleen.
• Lämmitä rasvaa ja öljyä maksimiteholla enintään yhden minuutin ajan ja älä koskaan käytä tehoste-toimintoa.
• Vältä sokerin, syntetettisten alumiinimateriaalien, muovikalvojen pääsyä kosketukseen kuumien kohtien kanssa. Jäähdytyksen aikana nämä ain- eet voivat aiheuttaa halkeamia tai muita muutoksia pyrokeraamiselle pinnalle: sammuta laite ja poista välittömästi vielä kuumalta liedeltä
• Varo polttamasta itseäsi laitteen käytön aikana tai sen jälkeen.
• Varmista, että mikään laitteen kiinteistä tai irrotettavista johdoista ei ole kosketuksessa lasiin tai kuumaan pannuun.
• Älä käytä liettä astioiden lämmittämiseen.
• Älä käytä liesitasolla mitään peitteitä.
• Sähkökaapeleita ei saa päästää kosketukseen lieden kanssa.
• On suositeltavaa suojata kädet pannulappuja käyttämällä. Käytä vain kuivia hanskoja tai pannulappuja.
• Käytä vain induktioliesille tarkoitettuja, tasaisella ja magneettisella pohjalla varustettuja kattiloita.
• Käytä aína kattiloita tai paistinpannuja yhdellä levyllä, myös SILTA-toimintoa käytettäessä.
• Älä sijoita kuumia kattiloita kosketusnäppäimille tai merkkivalojen päälle, koska tämä voi vaurioittaa alla olevia komponentteja.
• Pidä ohjaimet ja lamput aina puhtaana.

• Kun siirrät kattiloita, älä liu'uta niitä pinnalla vaan nosta niitä.

• Kattilat ja liesi on puhdistettava täydellisesti ennen toisiinsa kosketusta.

• Älä pudota mitään liedelle!

Käytä vain magneettipohjaisia kattiloita.

Muut materiaalit eivät ole sallittuja.

Käytä sopivan kokoisia kattiloita, levyn koon mukaan.

KATTILOIDEN VALINTA

Pohjat voivat olla täysin rautapitoisia, sekoitettuja rauta- ja ei-rautametalleja, tai ei-rautametalleja.

Vain kattilat, joissa on täysin magnetoituva, riittävän leveä ja täysin tasainen pohja, sopivat käytettäväksi induktioliedellä.

Pohja on magnetoituva, jos magneetti tarttuu astian pohjan jokaiseen pisteeseen.

Kattilan pohjan vähimmäishalkaisija voi vaihdella keittoalueen mukaan (ks. tiedot alla); vähimmäishalkaisija on kattilan se osa, joka lepää liesitason päällä.

Kattiloissa, joissa on täysrautainen litteä pohja, lämpö leviää tasaisesti ja litteä pohja estää lieden pinnan vaurioitumisen.

Soveltuvat kattilat (esimerkit):

• Emaloidut teräskattilat paksulla pohjalla
• Valurautaiset kattilat emaloidulla pohjalla
• Monikerroksisesta ruostumattomasta teräksestä valmistetut kattilat
• Ferriittiset ruostumattomasta teräksestä valmiste-

tut kattilat

Induction

A

Keittoalue Minimimitta
Yksittäinen ø120mm
Silta 230mm

Induktioliedelle soveltumattomat kattilat:

Astioita, joiden pohja ei ole magnetoitavissa tai joka on vain osittain magnetoitavissa, joiden koko on pienempi kuin ilmoitettu vähimmäiskoko ja jotka eivät ole täysin tasaïsia, ei voida käyttää induktiokeittotasoilla, vaikka niissä olisikin induktiokäyttöön soveltuvaksi osoittava symboli.

Joka tapauksessa tämäntyyppisten kattiloiden tehokkuus ja keittoteho ovat heikompia.

Pohjia, joiden materiaali ei ole rautametallia (alumiini, kupari, ...), ei voida käyttää induktiolevyjen kanssa.

Pohjat, joissa on sekamateriaaleja, voivat lämmetä epätasaisesti eivätkä ne siis saavuta korkeita lämpötiloja. Jos pohja koostuu pääasiassa ei-rautaisesta materiaalista, liesi ei välttämättä tunnista kattilaa eikä keittoalue aktivoidu. Lisäksi joillakin näistä materiaaleista on taipumus vapauttaa materiaalia, joka sitoutuu lasin kuumaleimaan vahingoittamalla sen peruuttamattomasti.

Epätasaisella pohjalla varustettujen kattiloiden (esim. jos pohjassa on painettuja pisteitä) käyttö voi haitata kattilan havaitsemista, se ei takaa lämmityksen tasaisuutta ja voi aiheuttaa materiaalin irtoamista lämpöshokin seurauksena.

Soveltumattomat kattilat (esimerkit):

• Kuparikattilat
• Alumiinikattilat
• Keraamiset kattilat
• Terrakotta-kattilat
  -Ruostumattomasta teräksestä valm

Äänet kattiloiden käytön aikana

Kattiloista voi kuulua ääntä kypsennyksen aikana: tämä ei ole toimintahäiriö eikä vaikuta tuotteen toimintaan.

Syntyvä ääni riippuu kattilan tyypistä ja pohjatyypistä; jos se on erityisen ärsyttävää, on suositeltavaa vaihtaa kattila.

Hurina, suhina, rätinä ja tärinä johtuvat energian siirtymisestä kattilan pohjalle, ja ne syntyvät eri materiaaleista, joista se koostuu. Jos tätä havaitaan suurilla tehotasoilla, ne pienenevät, kun asetettu tehotaso laskee.

Sisäisen tuuletuksen kohina: laite on varustettu tuuletuksella, jolla säädellään lämpötilaa induktiokeittotason sisällä. Tuuletus voi pysyä päällä myös laitteen sammuttamisen jälkeen

TURVAOHJEET JA VAROITUKSET

Varoitus tahdistimia käyttäville henkilöille:

Muista, että laitteen välittömään läheisyyteen syntyy sähkömagneettinen kenttä sen ollessa käytössä. Mahdollisuus, että tämä vaikuttaa sydämentahdistimen toimintaan, on hyvin pieni.

Jos sinulla on epäilyksiä, ota yhteyttä sydämentahdistimen valmistajaan tai lääkäriin.

Päälle kytketyn liesitason sähkömagneettinen kenttä voi vaikuttaa magnetoituvien esineiden toimintaan. Luottokortteja, hengenpelastuslaitteita, taskulaskimia jne. ei saa säilyttää päällä olevan liesitason välittömässä läheisyydessä.

Laitteen alla olevassa laatikossa säilytetyt metalliesineet voivat muuttua hehkuvan kuumiksi, jos laitetta käytetään pitkään. Älä säilytä metalliesineitä suoraan liesitason alla olevassa laatikossa.

Jos laite on asennettu pyrolyysijärjestelmällä varustetun uunin tai sähkölieden yläpuolelle, älä käytä laitetta pyrolyysiprosessin ollessa käynnissä, koska lieden ylikuumenemisen estolaite (ks. asiaa koskeva kohta) voi käynnistyä.

Laite on varustettu jäähdytyspuhaltimilla. Jos sisäänrakennetun laitteen alla on vetolaatikko, laatikon ja laitteen alaosan väliin on asetettava väliseinä, jotta liesitason välttämätön tuuletus voidaan varmistaa ja tuulettimet eivät pääse estymään.

Älä koskaan käytä samanaikaisesti kahta kattilaa tai pannua yhdellä keittoalueella tai suorakaiteen muotoisella keittoalueella tai PowerFlex-keittoalueella.

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.

Älä käytä liesituuletinta kosteilla käsillä tai avojaloin.

Kun laitetta ei käytetä, tarkista aina, että kaikki sähköiset osat (valot, imujärjestelmä) on sammutettu.

Älä nojaa mitään esineitä koneistettujen siipien päälle.

Tarkkaile rasvakeittimiä käytön aikana: kuumentunut öljy voi syttyä palamaan.

Älä koskaan käytä liesituuletinta ilman metallisia rasvasuodattimia; muuten rasva ja lika pääsee laitteistoon vaarantaen sen toiminnan.

Liesituulettimen käsiteltävät osat voivat olla kuumia käytettäessä yhdessä keit- tolaitteiden kanssa.

Älä puhdista liesituulettimen osia, kun ne ovat vielä kuumia.

Jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti ja tässä ilmoite-tuilla tuotteilla, tulipaloriski on mahdollinen.

Kytke yleiskatkaisija pois päältä, kun laitteistoa ei käytetä pidempiin aikoihin.

Jos käytössä on samanaikaisesti muita kaasulla tai muilla polttoaineilla toimivia laitteita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien määräysten mukaisesti.

TUOTESELOSTE KEITTOTASO

Tuotetiedot asetuksen (EU) N:o 66/2014 mukaisesti

Valmistaja Falmec S.p.a.
Mallitunniste Quantum Pro
Keittotason tyyppi Lasikeraaminen keittotaso
Keittoalueiden määrä 4
Kuumennustekniikka	Induktiokeittoalueet / Induktiokeittotasot
Käytössä oleva pinta-ala 4x(24,5x19,0 cm)

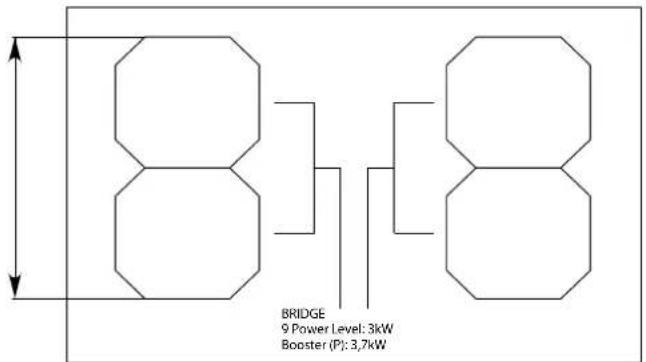

KÄYTETTÄVISSÄ OLEVAN PINNAN KOKO

210 190380 9 Power Level: 2.1kW Booster (P): 3kW 9 Power Level: 2.1kW Booster (P): 3kW 9 Power Level: 2.1kW Booster (P): 3kW

Keittoalueiden energiankulutus:

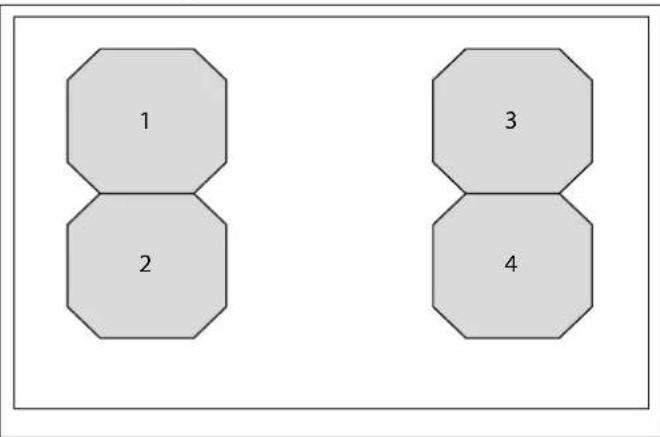

1 2 3 4

1: 188,5 Wh/Kg

2: 182,9 Wh/Kg

3: 182,9 Wh/Kg

4: 181,5 Wh/Kg

Keittotason energiankulutus: 183,9 Wh/Kg

ASENNUS

vain ammattilaisille

Ennen liesituulettimen asennusta, lue huolellisesti kappale 'TURVALLISUUSOHJEET JA VAROITUKSET'.

TEKNISET OMINAISUUDET

Tekniset tiedot on annettu tuulettimen sisällä olevissa merkinnöissä.

KOKOONPANON TURVAOHJEET

Asenna liesi keittiökaappien ja rungon asentamisen jälkeen.

Varmista, että työtasot on käsitelty lämpöä kestävällä liimalla, jotta ne eivät väänny tai irtoa.

SIJOITTAMINEN

Älä asenna tuuletinta ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.).

Laitetta ei saa asentaa jääkaappien tai pakastinten, pesukoneiden, astianpesukoneiden tai rumpukuivaajien päälle.

LIESI

SÄHKÖLIITÄNNÄT

(vain ammattilaisille)

Kytke laite irti pääverkosta ennen mitään liedellä tehtäviä toimenpiteitä.

Varmista, että lieden sisällä olevat sähköjohdot eivät ole irti tai

katkenneet:

vahingon sattuessa, ota yhteys lähimpään huoltoon.

Anna sähköliitännät pätevän henkilön tehtäväksi.

Liitännät on tehtävä noudattaen voimassa olevia määräyksiä.

Ennen lieden kytkemistä pääverkkoon, tarkista että:

- verkkojännite vastaa lieden sisällä olevassa kilvessä osoitettua jännitettä;

- sähköjärjestelmä noudattaa ja kestää kuormituksen (ks. lieden sisällä ilmoitetut tekniset tiedot);

- verkkopistoke ja kaapeli eivät joudu kosketuksiin yli 70 °C:n lämpötilojen kanssa;

- virransyöttöjärjestelmä on tehokkaasti ja oikein liitetty maadoitukseen voimassa olevien määräysten mukaisesti.

- lieden liitäntään tarkoitettu pistoke on ulottuvilla.

Seuraavissa tapauksissa:

- laitteiden kaapeleissa ei ole pistoketta: käytetyn pistokkeen on oltava "standardien" mukainen. Johdot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohdin ja ruskea vaiheeseen. Pistoke on liitettävä sopivaan turvapistokkeeseen.

- kiinteää laitetta ei ole toimitettu virtajohdolla ja pistokkeella, tai millään muulla laitteella, joka varmistaa katkaisun pääverkosta, missä kontaktien avaus, joka sallii täyden erotuksen ylijänniteluokan iii olosuhteissa.

- Mainitut erotinlaitteet on asennettava pääverkon laitteisiin asennus-määräysten mukaisesti.

Kelta/vihreää maadoituskaapelia ei saa erottaa kytkimen kautta.

Valmistaja ei ota vastuuta turvamääräysten laiminlyönneistä.

Lieden liitäntä

verkko Yhteys Johdon koko Virtajohto
220V - 240V~ 50/60Hz 1P +N / 2P 3 x 4 mm ^2		H 05 VV - FH 05 RR - F
380V - 415V~ 50/60Hz 2P +N 4 x 1.5 mm ^2		H 05 VV - FH 05 RR - F
380V - 415V~ 50/60Hz 3P +N 5 x 1.5 mm ^2		H 05 VV - FH 05 RR - F

LIESITUULETIN

SAVUJEN POISTO

KIERTOILMATUULETIN (SUODATTAVA)

Tässä versiossa ilma kiertää Carbon.Zeo (valinnainen) suodattimien läpi puhdistusta varten ja takaisin sisälmaan.

Tarkista, että Carbon.Zeo suodattimet on asennettu kupuun, jos näin ei ole asenna ne asennusohjeiden mukaisesti.

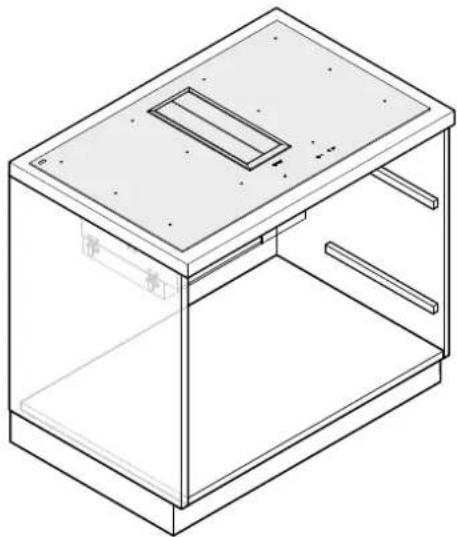

KOKOONPANO-OHJEET

vain ammattilaisille

Tuuletin voidaan asentaa eri konfiguraatioissa.

Yleiset kokoonpanovaiheet koskevat kaikkia asennuksia; noudata tapauskohtaisesti asennukseen annettuja ohjeita.

TOIMINTA

LIESITUULETTIMEN KÄYNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja höyryjen johtamiseksi kohti imuripintaa.

Kypsentämisen jälkeen jätä tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.

NOPEUDEN VALINTA

(1-3) nopeus: pitää ilman puhtaana matalalla energiankulutuksella.

(4-5) nopeus: normaali käyttötila.

(6-7) nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.

(8-P) nopeus: hajujen ja höyryjen nopeaan poistamiseen.

Ympäristövaikutusten vähentämiseksi suositellaan asettamaan alna vähimmäisnopeus, joka soveltuu vaaditulle imuteholle.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Lisätietoja varten katso luku "HUOLTO".

NÄPPÄIMISTÖ

LIESITUULETTIMEN KOSKETUSNÄPPÄIMISTÖ

1A	ON/OFFLyhyt painallus: Tuulettimen kytkentä ON/OFFPitkä painallus: Tuulettimen automaattisen toiminnan aktivointi (A) nimellistehon mukaan.
+	Nopeuden lisäys välillä 1...9 ("P":n saakka)."P"-nopeus: aktiivinen vain muutamia minuutteja, sitten nopeus 9.
-	Nopeuden lasku P:stä 1:een.
2	Tuuletin aktivoitu (lyhyt painallus): AJASTIN (vilkuva punainen merkkivalo)Automaattinen sammutus 15 min kuluttua.Toiminto pois käytöstä (punainen merkkivalo OFF), jos:- Moottori on sammutettu (1A painike).- Paina AJASTIN painiketta uudelleen.
	Kun tuuletin sammunut (pitkä painallus 4 s):tuulettimen siivekkeiden avaus ja metallisuodattimen huolto
	CARBON.ZEO SUODATTIMEN HÄLYTYSHuolto noin 2000 käyttötunnin jälkeen.Näytössä näkyyFvuorotellen liesituulettimen nopeuden kanssa.Hälytyksen nollaamiseksi:moottorin ollessa päällä, paina viisi sekuntia näppäintäNäytössä näkyyFkaksi sekuntia.Hälytyksen aktivoimiseksi:Liesituuletin sammutettuna, paina näppäimiä ja viiden—sekunnin ajanNäytöllä näkyy. Païna näppäintäAktivoidaksesi hälytyksen, näytössä näkyyja yläreunan vasen piste vilkkuu.Odota kolme sekuntia, konfigurointi tallennetaanHälytyksen kytkemiseksi pois:Liesituuletin sammutettuna, paina näppäimiä ja viiden—sekunnin ajan,Näytöllä näkyy. Paina näppäintäsammuttaaksesi hälytyksen, näytössä näkyyja yläreunan vasen piste sammuu.Odota kolme sekuntia, konfigurointi tallennetaan.

Jos näppäimistö on täysin passiivinen, ennen kuin otat yhteyttä tekniseen asiakastukeen, katkaise laitteen virransyöttö tilapäisesti (noin 5 s), mahdollisesti pääkatkaisijan kautta, sen normaalitoiminnan palauttamiseksi. Jos tämä ei tehoa, ota yhteyttä tekniseen tukeen.

	+	+	+		◎		◎
||	-○			8.	8.	8.	8.
				-	-	-
0	1	2	3	4	5	6	7

Säätö kuvaus
	ON/OFF liesitaso. Jos mitään muuta säätöä ei kytketä, liesitaso sammuu automaattisesti muutaman sekunnin kuluttua
	Tauko-näppäin.Keskeyttää keittämisen. Katso TAUKO-toiminto
	Näppäinlukko-painike.Näppäimistön lukitus tahattomien säätöjen estämiseksi
	KEEP WARM-toimintonäppäin.Säilyttää kypsennyksen 44°C:n lämpötilassa
	Ajastin-näppäin.Aktivoi yleisen ajastimen asetuksen
0 1 2 3 4 5 6 7 8 9	Tehotason valitsinAsettaa valitun keittoalueen tehon asteikolla 0 - 9
	Booster-näppäin.Asettaa valitun keittoalueen tehon suurimmalle ta-solle
	Ajastin-alue.Näyttää asetetun ajastimen.Näppäimet lisäävät tai vähentävät näytöllä esitettyä arvoa.Luvut vasemmalta oikealle: Tunnit, kymmenet minuutit, minuutit.

	Keittoalueiden vyöhyke.Näyttää ja valitsee vastaavan keittoalueen:- Vasen etuosa- Vasen takaosa- Oikea etuosa- Oikea takaosa
	Keittoalueen ajastin.Näyttää vastaavaan keittoalueeseen yhdistetyn aja-stimen aktivoinnin

Näyttöruudun näyttö kuvaus
	Keittoalue valmiustilassa
	Valittu keittoalue
	Valittu tehotaso
	Boost-teho: suurin lämmitysteho
	Jäännöslämmön osoitin
	Keep warm-toiminto aktivoitu
	Bridge-toiminto aktivoitu
	Ei kattilaa liesitasolla tai sitä ei havaittu.
	Tauko-toiminto aktivoitu
	Lapsilukko-toiminto aktivoitu
	Automaattinen lämmitys-toiminto aktivoitu

LIESITASON TOIMINTA JA KÄYTTÖ

KÄYTÄ VAIN INDUKTIOLIESILLE SOPIVIA KEITTOASTIOITA.

Kun levy on päällä, kattilan pohja lämpenee.

Levy kuumenee vain kattilan muodostaman lämmön vaikutuksesta.

Liesitaso havaitsee automaattisesti kattilan koon.

Lämmitysteho on valittava kypsennettävän ruoan mukaan.

Katso alla lyhyt taulukko:

Huomaa: liesitasojen lämmitysaika on lyhyempi kuin kaasuliesien.
ASETUSALUEET

1 - 2	SulatusLämmitys	Kastikkeet, voi, suklaa, gelatiiniEsikypsennetyt ruoat
2 - 3	VatkausPakasteen sulatus	Riisi, vanukas ja kypsennetyt ruoatVihannekset, kala, pakastetut ruoat
3 - 4	Höyrytys	Vihannekset, kala, liha
4 - 5 Keittäminen		Keitetyt perunat, keitot, pasta Tuoreet vihannekset
6 - 7	Kypsennä matalalla lämmityksellä	Liha, maksa, munat, makkarat Pataruoat, liharullat, sisälmykset
7 - 8	Kypsennys Friteeraus	Perunat, munkit, kakut
9	Friteeraus, kiehuntapiste	Pihvit, omeletit Keittäminen
P	Friteeraus, kiehuntapiste	Suuren vesimäärän kiehuntapisteen saavuttaminen

TEHON VAIHTOMENETELMÄ

HUOMIO: tehon laskeminen rajoittaa yksittäisille alueille asetettavia tehotasoja. Laite hallitsee näitä rajoituksia automaattisesti.

Järjestys kuvaus
	Taso sammutettunaPaina ON/OFF-näppäintä
	Paina uudelleen ON/OFF 1näppäintä kolmen sekunnin sisällä.Näppäin 2lkaa vilkua
	Paina ja pidä painettuna tau-ko-näppäintä
	Keittoalueiden näyttö näyttää:5Paina myötäpäivään neljää aluetta.
	Vapauta tauko-näppäin
II 0123456789P	Keittoalueen näytössä näkyysymboli 3 vuorotellenparametrin numeron kanssaAjastin-alue näyttää parametrin0nykyisen asetuksen.Tehon asetuksen parametri onU0.
II 0123456789P	Paina Ajastin-aluetta muuttaaksesiasetettua tehoarvoa.Paina tehotason valitsinta:- vasemmalle arvon pienentämiseksi,- oikealle sen nostamiseksi
II 0123456789P	Teho-arvoMinimi: 1,4 2,8kWMaksimi: 3,7 7,4kWSäädön nostaminen: 0,2kW
II 0123456789P	Paina poistuaksesi parame-triasetuksesta
II 0123456789P	Muutosten tallentamiseksi javalikosta poistumiseen:- paina ON/OFF-näppäintä 1kahden sekunnin ajan.Valikosta poistumiseksi muutoksiatalentamatta:- paina näppäintä 11

KEITTOALUEEN AUTOMAATTINEN KYTKENTÄ

• Kytke liesitaso päälle
• Sijoita kattila, ei tyhjänä, keittoalueelle

• Aluetta koskeva näppäin syttyy automaattisesti
• Tehotason valitsin aktivoituu sytyttämällä valon tasolla 0

0123456789

- Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

syttyy

- Säädä haluttua tehotasoa.

SÄÄDÄ TEHOTASOA:

- Pyyhkäise sormeasi oikealle tehotason valitsimessa ja pysähdy halutulle tasolle.

- Valitun keittoalueen näytössä näkyy asetettu tehotaso:

- Paina näppäintä

Booster-taso pysyy päällä enintään viisi minuuttia, jonka jälkeen teho lasketaan tasolle 9.

SAMMUTA KEITTOALUE:

- Pyyhkäise sormeasi vasemmalle tehotason valitsimessa ja pysähdy tasolle 0.

- Valitun keittoalueen näytössä näkyy tehotaso 0:

HUOMIO: kaikkien keittoalueiden sammuttamiseksi samanaikaisesti: paina 2 sekuntia näppäintä . ^1

Vielä kuumien keittoalueiden näytölle ilmestyy symboli: . Alä kosketa

keittoalueita niin kauan kun merkkivalo

BRIDGE-TOIMINTO:

- Tämän toiminnon avulla keittoalueet voivat toimia yhdessä: 1-2 ja/tai 3-4; kalapannujen tai suorakulmaisten ja suurikokoisten pannujen käyttämiseksi.

HUOMAA: BRIDGE:n automaattinen havaitseminen: laite ehdottaa automaattisesti BRIDGE-toimintoa, jos riittävän suuri kattila/pannu asetetaan keittoalueiden 1-2 tai 3-4 päälle.

- Paina samanaikaisesti kahden keittoalueen näppäimiä niiden liittämiseksi yhteen. HUOMIO vain ilmoitetut parit voidaan kytkeä yhteen: oikea etu- ja taka-alue (1-2) tai vasen etu- ja taka-alue (3-4).

- Äänimerkki varoittaa toiminnon aktivoinnista, näytöillä näkyy:

- Säädä haluamasi tehotaso.

BRIDGE-TOIMINTO-toiminnon kytkemiseksi pois käytöstä:

- Paina kahden keittoalueen painikkeita samanaikaisesti.

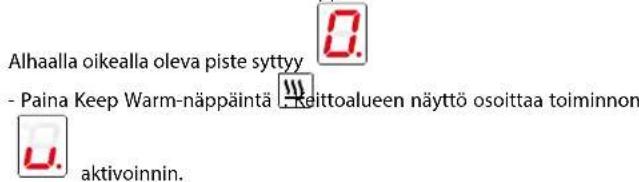

KEEP WARM TOIMINTO

pitää astiat lämpiminä noin 44 °C:n lämpötilassa

- Paina säädettävän keittoalueen näppäintä.

Alhaalla oikealla oleva piste syttyy - Paina Keep Warm-näppäintä - Keittoalueen näyttö osoittaa toiminnon aktivoinnin.

KEEP WARM-toiminnon kytkemiseksi pois käytöstä:

- Paina Keep Warm-toimintoa kayttävän keittoalueen näppäintä - Paina Keep Warm-näppäintä

TAUKO-TOIMINTO

keskeyttää toiminnan kaikilta keittoalueilta.

Tauko-toiminto voidaan pitää aktiivisena enintään 10 minuuttia, jonka jälkeen laite sammuu.

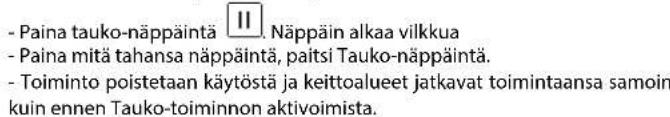

TAUKO-toiminnon kytkemiseksi pois:

- Paina tauko-näppäintä - Paina mitä tahansa näppäintä, paitsi Tauko-näppäintä. - Toiminto poistetaan käytöstä ja keittoalueet jatkavat toimintaansa samoin kuin ennen Tauko-toiminnon aktivoimista.

HUOMAA: virransyötön katkos tai palautus poistaa TAUKO-toiminnon käytöstä.

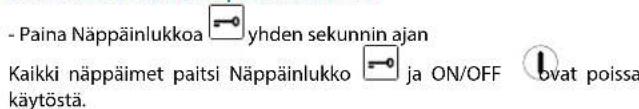

NÄPPÄINLUKKO-TOIMINTO:

poistaa käytöstä kaikki laitteen näppäimet, jotta vältetään tahattomat aktivoinnit keittotasoa puhdistettaessa.

- Paina Näppäinlukkoa yhden sekunnin ajan Kaikki näppäimet paitsi Näppäinlukko ja ON/OFF ovat poissa käytöstä.

NÄPPÄINLUKKO-toiminnon kytkemiseksi pois:

LAPSILUKKO-TOIMINTO:

poistaa kaikki näppäimet käytöstä

- TÄRKEÄÄ: suorita koko toimenpide 10 sekunnin sisällä

- Vapauta näppäin ja pyyhkäise sormeasi oikealle tehotason valitsimessa välillä 0-9

0123456789 → tö osoittaa toiminnon aktvoinnin

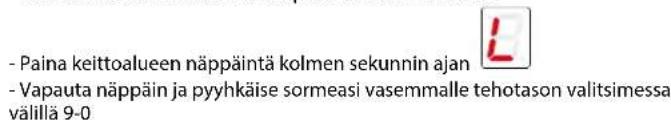

LAPSILUKKO-toiminnon kytkemiseksi pois:

- TÄRKEÄÄ: suorita koko toimenpide 10 sekunnin sisällä

- Paina keittoalueen näppäintä kolmen sekunnin ajan - Vapauta näppäin ja pyyhkäise sormeasi vasemmalle tehotason valitsimessa välillä 9-0

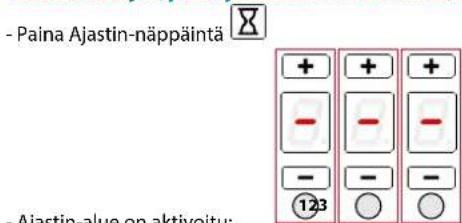

AJASTIN-TOIMINTO

voit asettaa ajan, jonka jälkeen kuuluu äänimerkki.

- Paina Ajastin-näppäintä + + + - - - - - - ⑫23 ○ ○ - Ajastin-alue on aktivoitu:

+ + + - - - - - - ⑫23 ○ ○

Alue 1: tunnit

Alue 2: kymmenet minuutit

Alue 3: minuutit

Asetettava enimmäisaika: 9 tuntia ja 59 minuuttia

- 10 sekunnin jälkeen ajastin aloittaa alaslaskennan. - Laskennan lopussa laite antaa äänimerkin.

- Paina mitä tahansa näppäintä äänimerkin hiljentämiseksi.

KEITTOALUEEN AJASTIN-TOIMINTO:

mahdollistaa keittoalueen sammuttamisen asetetun ajan jälkeen

- Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

- Paina Ajastimen aluetta.

- Ajastin-alue aktivoituu: keittoalueen yläpuolella vilkkuu.

- Paina näppäimiä + ja ajastimen asettamiseksi.

+ + - - - - - - + - - - - 123 + + +

Alue 1: tunnit

Alue 2: kymmenet minuutit

Alue 3: minuutit

Asetettava enimmäisaika: 9 tuntia ja 59 minuuttia

- Viiden sekunnin jälkeen ajastin aloittaa alaslaskennan.

- Laskennan lopussa kyseinen keittoalue sammuu ja laite antaa äänimerkin.

- Paina mitä tahansa näppäintä äänimerkin hiljentämiseksi.

AUTOMAATTINEN LÄMMITYS-TOIMINTO:

asettaa enimmäistehon esiasetetuksi ajaksi ja palaa edelliselle tehotasolle.

- Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

- Pyyhkäise sormeasi oikealle tehotason valitsimessa ja pysähdy halutulle tasolle. Toiminto voidaan aktivoida vain tasoilla 1-8.

- Pidä painettuna valittua tasoa kolmen sekunnin ajan

3 sec

Tämä on myös taso, jolle keittoalue palaa esiasetetun ajan päätyttyä, jolloin keittoalue toimii maksimiteholla.

- Keittoalueen näyttö osoittaa toiminnon aktivoinnin

Toiminnon keston taulukko:

Tehotaso	Automaattisen lämmitys-toiminnon kesto (sekunnit)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 210
9 Toiminto ei saatavilla
P Toiminto ei saatavilla

- Ajan loputtua toiminto päättyy ja keittoalue palautuu aiemmin asetettuun tehotasoon.

AUTOMAATTINEN LÄMMITYS-toiminnon deaktivointi:

1 - Odota toiminnon ajan päättymistä tai

2 - Paina keittoalueen painiketta kolmen sekunnin ajan

- toiminto päättyy ja keittoalue palautuu aiemmin asetettuun tehotasoon. tai

3 - Jos asetat tehotason alemmaksi kuin ennen automaattista lämmitystoimintoa asetettua tehotasoa, toiminto poistetaan käytöstä.

RECALL-TOIMINTO:

voit palauttaa keittämisasetukset, jotka edelsivät keittotason tahatonta sammuttamista.

- Suorita seuraavat toimenpiteet 6 sekunnin sisällä tahattomasta sammutuksesta

- Kytke liesitaso ⚫ päälle - Tauko-näppäin □ vilkkuu

- Paina tauko-näppäintä II

RECALL-toiminto palauttaa keittoalueiden toiminnan, ajastintoiminnot ja pikalämmityksen. Muita toimintoja ei palauteta.

LIEDEN TURVALAITTEET

Turvakatkaisu

Jos levy ylittää enimmäiskäyttöajan samalla teholla, se kytkeytyy automaattisesti pois päältä ja jäännöslämmön osoitin syttyy.

levyn nollaamiseksi, kosketa vastaavia näppäimiä.

Tehotaso	1 2	3 4 5	6 7 8 9	P
Maksimi käyttötuntien määrä	6 6 5	5 4 1	5 1,5	1,5 1,5	5 min

Liesi sammuu automaattisesti, jos yksi tai useampi ohjain on peitetty yli 10 sekuntia.

Toiminnan palauttamiseksi:

- poista kaikki esineet ohjauspaneelin päältä.

- puhdista ohjauspaneeli.

- kytke liesi ja haluttu liesialue päälle.

Ylikuumentumislaite

Ennen kuin liesi pääsee ylikuumenemaan, ohjain laskee käytettyä tehoa nou-dattaen seuraavia suojamenetelmiä:

- Tehostimen ja power-tehostimen deaktivointi, jos kytkettynä päälle.

- Tehotason asetuksen lasku.

- Päällä olevan levyn sammutus.

levyn näytöllä näkyy viesti "E2".

levy on mahdollista palauttaa käyttöön, kun oletusviesti on sammunut.

PUHDISTUS JA HUOLTO

Säännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa.

HUOMIO!

Älä koskaan käytä puhdistuksessa höyrylaitteita.

Ennen lieden puhdistamista varmista, että se on huonelämpötilassa.

Puhdista liesitaso aina jokaisen käyttökerran jälkeen erityisellä lasikeraamisella puhdistusaineella ja huolehdi siitä, että ruokajäämät ja mahdolliset kovettumat poistetaan välittömästi.

Veden, mieluiten tislatun veden, ja valkoisen etikan liuoksella voidaan poistaa kalkkitahrat ja pehmentää kiinnittymiä ennen niiden poistamista sopivalla kaapimella.

Älä koskaan käytä alkoholia tason pinnalla.

Älä käytä tuotteita, jotka sisältävät:

- syövyttäviä aineita (sooda, hapot, ammoniakki).

- hankaavia aineita (jauheet tai tahnat).

Älä käytä teräviä tai hankaavia esineitä.

Puhdistuksen jälkeen kuivaa laite pehmeällä liinalla.

Älä koskaan vedä kattiloita lieden päällä, vaan nosta niitä, jotta vältät naarmuuntumisen.

Älä pese siivekeitä pesukoneessa.

HYÖDYLLISIÄ VINKKEJÄ HUOLTOA VARTEN

Suosittelemme, että puhdistat keittotason säännöllisesti, mieluiten jokaisen käytön jälkeen. Älä käytä hankaavia sieniä tai hankaavia puhdistusaineita.

Vältä myös voimakkaita kemiallisia aineita, kuten uuninpuhdistussuihketta, tahranpoistoaineita, tai kylyhuoneisiin tarkoitettuja puhdistusaineita ja yleispuhdistusaineita.

Hetken epähuomio riittää

Vältä kuuman liesitason pääsyä kosketuksiin muovin, alumiinifolion, sokerin tai sokeria sisältävien ruokien kanssa. Nämä aineet on poistettava välittömästi kuumalta levyltä käyttämällä metallista puhdistuslastaa. Jos ne sulavat, ne voivat vaurioittaa pinnan. Tästä syystä suosittelemme keittotason käsittelemistä sopivalla tuotteella ennen erittäin sokeristen ruokien valmistamista.

Kiiltävä tulos kolmella yksinkertaisella toimenpiteellä:

Puhdista perusteellisesti poistamalla ensin suurimmat kovettumat ja ruokajäämät metallisella puhdistuslastalla.

Kaada sitten muutama tippa tähän tarkoitettua pundistusainetta kylmälle liedelle ja hankaa talouspaperilla tai puhtaalla liinalla.

Viimeistelyä varten pyyhi liesitaso kostealla liinalla ja kuivaa se puhtaalla liinalla. Valmista!

Kuinka löydän sopivan kaapimen keraamista lasia varten?

• Metallikaavin (ei sula tai syty)
- Kaavin, joka on helppo kiinnittää ja avata
• Terä on tukevasti kiinni eikä liiku
• Terä on tukeva, puhdas ja ruostesuojattu
- Mahdollisesti sertifointilaitoksen hyväksymä kaavin (esimerkiksi TÜV-GS-sinetti)
- Sisältää käyttö- ja turvallisuusohjeet

SISÄPINTOJEN PUHDISTUS

Älä puhdista sähköosia, tai liesituulettimen moottorin osia, nest-eillä tai liuottimilla.

Sisäisiä metalliosia varten katso edellinen kappale.

METALLISET RASVANPOISTOSUODATTIMET

Suosittelemme pesemään metallisuodattimet (F) usein (vähintään kerran kuukaudessa) jättämällä ne likoamaan kiehuvaan veteen ja pesuaineliuokseen yhdeksi tunniksi, varoen taittamasta niitä.

Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.

Huuhtele ne hyvin ja odota, että ne kuivuvat kokonaan ennen niiden takaisin asennusta.

Pesu pesukoneessa on sallittua, mutta voi aiheuttaa tummentumia suodattimien materiaalille: tämän ongelman poistamiseksi on käytettävä pesua alhaisissa lämpötiloissa (enintään 60 °C) ilman pesuaineita.

Katso asennusohjeet metallisten rasvanpoistosuodattimien irrotusta ja asetusta varten.

HIILI- JA SEOLIITTISUODATTIMET (LISAVARUSTE)

Suodattimien käyttöiän ja regeneroinnin osalta katso suodattimien pakkauksen mukana toimitetut erityisohjeet.

Odota suodattimen jäähtymistä ennen kuin se asennetaan takaisin.

RASVAN VALUMISASTIA

Astia tulee puhdistaa kerran kuukaudessa,

Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita.

Perusteellisempaa puhdistusta varten poista öljyn keräysastia (ks. kuva) ja pese se vedellä ja pesuaineella. Huuhtele se hyvin ja odota, että se kuivuu kokonaan ennen takaisin asennusta.

Älä pese rasvan valumisastia pesukoneessa.

MITÄ TEHDÄ LIEDEN ONGELMATAPAUKSISSA

Liesi tai levyt eivät kytkeydy päälle:

• Liettä ei ole liitetty sähköverkoon.
• Suojasulake on lauennut.
• Tarkista onko lohko aktivoitu.
- Näppäinten päällä on vettä tai rasvaa.
- Näppäinten päällä on esineitä.

Näytöllä näkyy

• Levyllä ei ole kattilaa.
• Käytetty astia ei sovellu liedelle.
- Kattilan pohja on liian pieni levyn alaan nähden.

Näytöllä näkyy [E]:

• Sammuta ja kytke liesi päälle.
• Ota yhteys myynnin jälkeiseen tukeen.

Yksi levyistä tai koko liesi sammuu:

• Ylikuumentumisjärjestelmä on aktivoitunut;
• Liesi tai yksi levyistä pysyy päällä liian pitkään;
• yksi tai useampi näppäimistä on peitetty;
• yksi kattiloista on tyhjä ja pohja on ylikuumentunut.

Tuuletin pysyy päällä lieden sammutuksen jälkeen:

• Tämä ei ole toimintahäiriö: tuuletin jatkaa laitteen elektronisen virtayksikön suojaamista.
• Tuuletin pysähtyy automaattisesti.

LIESITASON VIRHEKOODIT

Virhetapauksissa laite näyttää virhekoodit teknisen tuen avuksi.

Keittoalueen näytössä näkyy virhekoodi vuorotellen "E" kirjaimen ja muiden symbolien ja numeroiden kanssa.

Virheko-odi	Kuvaus Mahdolliset	syyt	Ratkaisu
+0+3	Näppäimen jatku-va aktivointi	-Metalliesineitä näppäimistön päällä-vettä näpp-äimistöllä	-Poista metalliesi-neet-Kuivaa vesi
+2+1	Sisälämpötila yli 85°C	-ilmastointiau-kot peitetty tai ei riittävät	-Sallii sisäisen lämm-ön lauhduttamisen
+3+1	Virheellinen konfiguraatio:	-konfigurointi-virhe	-Ota yhteyttä tekni-seen tukeen
+4+2	Sisäinen syött-öjännite liian korkea tai matala	Ylivirta ilmakehästä johtuvan purkautumisen, sähköjärjeste-lmän vian tai virheellisen virtakytkennän vuoksi	-Ota yhteyttä tekni-seen tukeen
+4+7	Ei tiedonsiirtoa näppäimistön ja induktorimoduu-lien välillä	-Tiedonsiirtoka-apeli vaurioitu-nut tai irrotettu-Induktorimo-duuli vaurioi-tunut	-Ota yhteyttä tekni-seen tukeen
+2+0 +2+2 +3+5 +3+6	Ohjausnäpp-äimistön sisäinen virhe		-Ota yhteyttä tekni-seen tukeen
E+2	Keittoalueen lämpötilarajat on ylitetty	- kattila on tyhjä- kattilatyppi on vääärä- kattila tai lasi liian kuumia	- täytä kattila- käytä sopivaa kattilaa- poista kattila ja jäähdytä alue
E+3	Kattilatyppi on vääärä	- Kattilassa on vähän rautamateriaalia- Kattila on aiheuttanut virheen in- duktorimoduulissa- Induktorin vika	- Käytä soveltuvaa kattilaa- Poista kattila, odota kahdeksan sekuntia ja yritä uudelleen- Ota yhteyttä tekni-seen tukeen
E+4	Virheellinen konfiguraatio:	- induktorin konfigurointivirhe	- Ota yhteyttä tekni-seen tukeen
E+5	Ei tiedonsiirtoa näppäimistön ja generaattorin välillä	- LIN-kaapeli viallinen tai irrotettu- Virheellinen sähköliitäntä- Sisäinen virhe- Konfigurointivirhe	- Ota yhteyttä tekni-seen tukeen- Tarkista riviliittimien sähköliitäntä- Ota yhteyttä tekni-seen tukeen- Ota yhteyttä tekni-seen tukeen
E+6	Virheellinen virransyöttö	- Syöttöjännite yli toimintakynnyksen- Virheellinen syöttöjännitteent taajuus- Induktorin vika	- Tarkista, että syött-öjännite on oikea: jännite ja taajuus.- Ota yhteyttä tekni-seen tukeen
E+7	Induktorin sisäinen vika		- Ota yhteyttä tekni-seen tukeen
E+8	Jäähdytystoiminto ei toimi	- Tuuletin likainen- Tuuletin viallinen	- Puhdista ilmastoin-tiaukot- Ota yhteyttä tekni-seen tukeen
E+9	Induktorin lämpötila-anturi viallinen	- Induktorin lämpötila-anturi viallinen	- Ota yhteyttä tekni-seen tukeen
E+A	Induktorin sisäinen vika		- Ota yhteyttä tekni-seen tukeen
E+H	Induktorin lämpötila-anturilla on kiinteä arvo	- lasi liian kuuma- viallinen anturi	- Jäähdytä lasi- Ota yhteyttä tekni-seen tukeen

Huomaa:

Järjestelmä ei havaitse kaikkia vikoja automaattisesti, esim. käyttöliittymän virransyötön vikatapauksessa.

HÄVITTÄMINEN KÄYTTÖIÄN LOPUSSA

Ylivivatun roskakorin symboli laitteessa tarkoittaa, että laite on WEEETuote, eli "Sähkö- ja elektroniikkalaiteromua", minkä mukaan sitä ei saa hävittää lajittelemattoman jätteen kanssa (ts."kotitalouden

sekajätteen"kanssa), vaan erikseen, jotta se voidaan käsitellä uudelleenkäyttöä varten, tai erityiskäsitellä, jotta siitä voidaan poistaa ja turvallisesti hävittää ympäristölle haitalliset aineet ja kierrättää siitä saatavat raaka-aineet. Näiden tuotteiden asianmukainen hävittäminen auttaa säästämään arvokkaita resursseja ja välttämään mahdolliset kielteiset vaikutukset ihmisten terveydelle ja ympäristölle, jotka voivat johtua jätteiden sopimattomasta hävittämisestä.

Sinua pyydetään ottamaan yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoja lähimmistä jätteenkeräyspisteistä. Tämän tyyppisen jätteen virheellinen hävittäminen voi johtaa rangaistuksiin kansallisten määräysten mukaisesti.

TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN MAISSA

EU:n sähkö- ja elektroniikkalaiteromudirektiivi on pantu täytäntöön eri tavoin jokaisessa maassa, joten jos haluat hävittää tämän laitteen, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi selville, mikä on oikea hävittämismenetelmä.

TIETOA JÄTTEIDEN KÄSITTELYSTÄ EUROOPAN UNIONIN ULKOPUOLISIS-SA MAISSA

Ylivivattu roskakori tai roskakori -symboli on voimassa vain Euroopan unionis- sa: jos haluat hävittää tämän laitteen muissa maissa, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi selville, mikä on oikea hävitysmenetelmä.

VAROITUS!

Valmistaja pidättää oikeuden muuttaa laitteita milloin tahansa ilman erillistä ilmoitusta. Valmistajan valtuutus sitoo tämän oppaan tulostamista, kääntämistä ja edes osittaista kopiointia.

Tämän oppaan tekniset tiedot, kaaviokuvat ja tekniset tiedot ovat tiedonantoa varten, eikä niitä saa jakaa.

Tämä opas on laadittu Italian kielellä. Valmistaja ei ota vastuuta puhtaaksikirjoitus- tai käännösvirheistä.

falmec

Life inspired.

falmec

Life inspired.

Falmec S.p.A
