KÄYTTÖOHJE Induction Hob 78 cm FALMEC

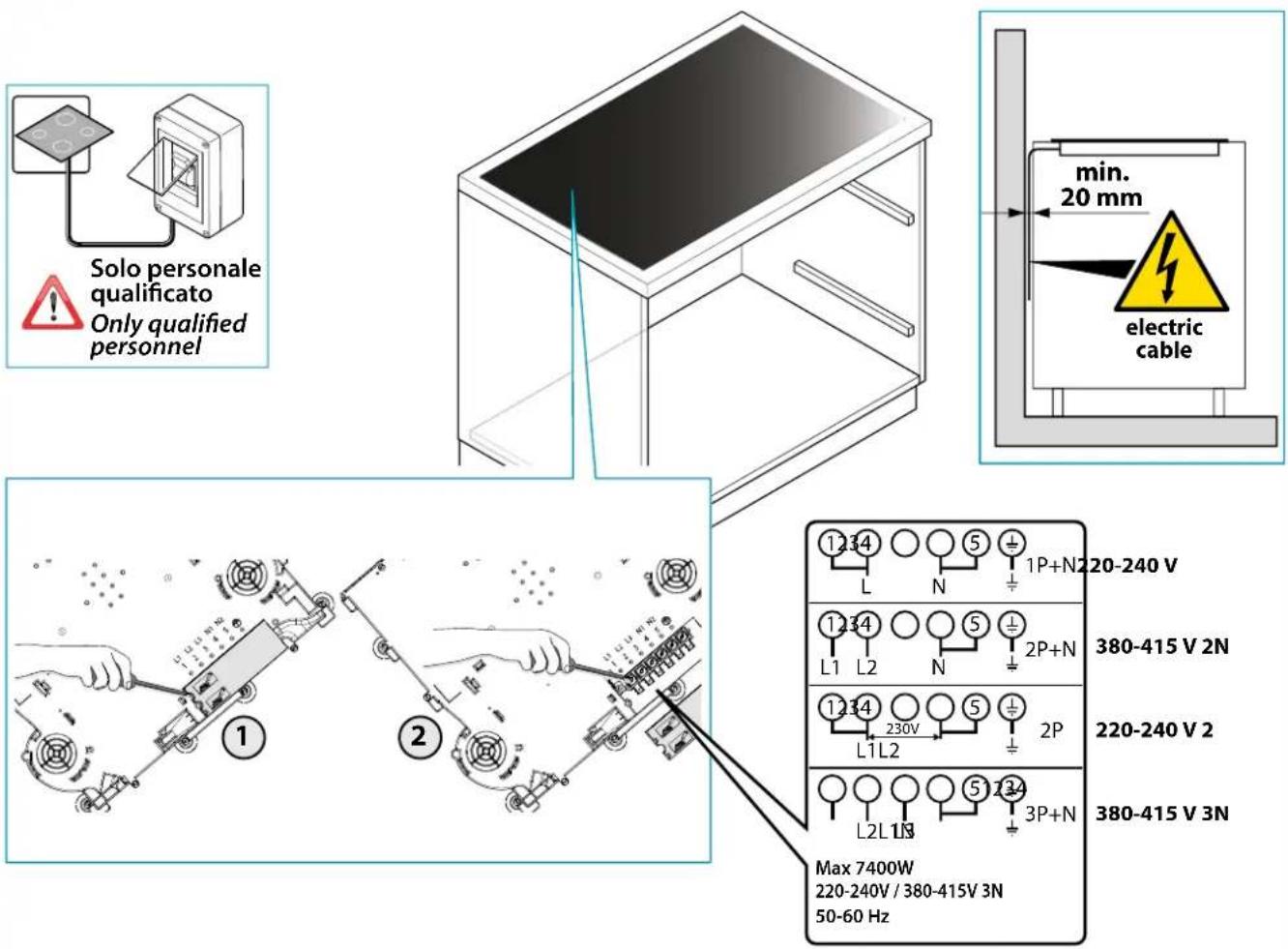

FI - Sähköliitännät (5).

5

Solo personale qualificato Only qualified personnel min. 20 mm electric cable 1234 L N 5 1P+N2 20-240 V 1234 L1 L2 N 5 2P+N 1234 L1L2 230V 5 2P 380-415 V 2N 1234 L2L1N 5 3P+N 380-415 V 3N Max 7400W 220-240V / 380-415V 3N 50-60 Hz

Nämä varoitukset on laadittu oman ja muiden turvallisuuden varmistamiseksi. Lue siis tämä ohjekirja huolellisesti koko-naisuudessaan ennen laitteen käyttöä ja puhdistusta.

Valmistaja ei vastaa mistään suoraan tai epäsuorasti henkilöille, omaisuudelle tai eläimille aiheutuneista vahingoista, jotka johtuvat tässä ohjekirjassa osoitettujen varoitusten laiminlyönneistä.

Tämä ohjekirja on säilytettävä aina yhdessä laitteen kanssa tulevaa tiedonhakua varten.

Jos laitteisto myydään tai siirretään toiselle omistajalle, varmista että myös ohjekirja toimitetaan uudelle käyttäjälle, jotta tämä saa ohjeet tuulettimen käytöstä ja sitä koskevista varoituksista.

Alkuperäisten varaosien käyttö on välttämätöntä.

Jos virtajohto on vahingoittunut, se on annettava valmistajan tai tämän teknisen huollon vaihdetta-vaksi, tai joka tapauksessa saman asiantuntemuksen omaavan henkilön tehtäväksi, jotta vältytään mah-dollisilta riskeiltä

Käyttötarkoitus

• Tämä liesi on tarkoitettu käytettäväksi kotitalouksissa lämpimien ruokien valmistusta ja lämmitystä varten.
• Älä asenna liettä ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.).
• Liesilevyä ei saa käyttää liikkuvassa laitteessa.
• Mikään muu käyttö ei ole sallittua.
• Älä käytä liettä ennen sen asennusta.
• Älä koskaan avaa laitteen koteloa.
• Falmec vakuuttaa turvamääräysten noudat-tamisen vain alkuperäisiä varaosia käytettäessä.
• Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai kaukosäätimellä.
• Tämän laitteen käyttö on sallittua yli 8-vuotaille lapsille ja henkilöille, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa laitteesta, vain valvonnan alaisena tai kun he ovat ensin saaneet ohjeet laitteen turvallisesta käytöstä ja ymmärtäneet siihen liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella. Käyttäjä ei saa antaa laitteen puhdistusta tai huoltoa lasten tehtäväksi ilman valvontaa.
• Älä jätä liesilevyä valvomatta sen ollessa to-iminnassa.

Palovammojen vaara

• Käytä valvontalukkoa välttääksesi, että valtuutta-mattomat henkilöt pääsevät kytkemään laitteen päälle.
• aseta paistinpannujen ja kattiloiden kahvat niin, että lapset eivät pääse koskemaan niihin.
  • Sammuta levyt käytön jälkeen.
• Sammuta keittotason elementit käytön jälkeen niiden ohjaimella, älä luota pannunilmaisimeen
• Älä aseta mitään metalliesineitä levylle niiden ollessa päällä.

Tekninen turvallisuus

• Asennustoimet on annettava asiantuntevien ja pätevien asentajien vastuulle, tämän ohjekirjan ohjeiden ja voimassa olevien määräysten mukaisesti.
• Jos virtajohto ja muut komponentit ovat vaurio-ituneet, liettä El saa käyttää: kytke liesi irti virtualähteestä ja ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun korjausta varten.
• VAROITUS: jos ruuveja tai kiinnikkeitä ei asenneta näiden ohjeiden mukaisesti, seurauksena voi olla sähköön liittyvä vaaratilanne
• Älä muokkaa laitteen sähköisiä, mekaanisia tai toiminnallisia rakenteita.
• Älä suorita korjauksia tai osien vaihtoja itse. Epäpätevien ja valtuuttamattomien henkilöiden toimet voivat aiheuttaa vakavia vaurioita yksikköön tai fyysisiä ja henkilökohtaisia vammoja, jotka eivät kuulu takuun piiriin.
• Ennen lieden asentamista, tarkista jokaisen osan kunto ja toiminta. Jos havaitset vikoja, älä jatka asennusta ja ota yhteys jälleenmyyjään.

Sähköturvallisuus

Sähköjärjestelmän, johon laite on kytketty, on täytettävä paikallisten määräysten vaatimukset ja sisällettävä maadoitusliitäntä käyttömaan voimassa olevien määräysten mukaisesti. Sen on myös oltava antistaattisia ominaisuuksia koskevien eurooppalaisten standardien mukainen.

Lieden tyyppikilvessä olevien kytkentätietojen (jännite ja taajuus) on vastattava sähköverkon tie- toja.

Vertaa näitä tietoja ennen liitäntää.

Epäselvissä tapauksissa ota yhteys sähköasentajaan.

Kaikki sähköjärjestelmän muutokset on annettava pätevän sähköasentajan tehtäväksi.

Älä yritä selvittää ongelmaa yksin laitteen toimintahäiriön tapauksessa, vaan ota yhteys jälleenmyyjään tai valtuutettuun huoltoon korjausta varten.

HUOMIO: Jos pinta on halkeillut, kytke laite pois päältä sähköiskun vaaran välttämiseksi

Kun asennat laitetta, kytke laite pois irrot- tamalla pistoke tai sammuttamalla pääkyt-

Kiertomatka Australiaan ja Uuteen-Seelantiin: Kiinteäänjohdotukseen kiinteästi liitettyjen valaisimien osalta tämän vaatimuksen katsotaan täyttyvän, jos kiinteään johdotukseen sisältyvät irrotusohjeet ovat AS/NZS 3000:n mukaiset

KÄYTTÖVAROITUKSET

- Ennen laitteen ensimmäistä päälle kytkentää, poista kaikki suo-jamuovit ja tarrat.

• Käytön aikana paistinpannut ja kattilat voivat aiheuttaa ääntä, joka johtuu:
• korkeasta tehotasosta
• erilaisista materiaaleista kattiloiden pohjassa.
  • VAROITUS: Tulipalovaara: älä säilytä esineitä keittotasoilla
• VAROITUS: Paistoprosessin on tapahduttava valvotusti. Lyhyttä paist prosessia on seurattava jatkuvasti
• VAROITUS: automaattinen ruoanvalmistus liedellä käyttämällä rasvaa tai öljyä voi olla vaarallista ja aiheuttaa tulipalon. Älä yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekki kannella tai sa mutuspeitteellä
• Älä koskaan käytä vettä tulen sammuttamiseen. Kytke levy pois päältä. Tukahduta liekit peitteellä, palosuojatulla peitolla tai vastaavalla.
• Älä pidä syttyviä esineitä lieden alla olevissa laatikoissa. Ruokailuvälinelaatikon on oltava palonkestävää materiaalia.
• Älä kuumenna tyhjiä kattiloita tai paistinpannuja ja tarkista aina, että kattiloissa on minimimäärä nestettä.
• Sammuta liesi käytön jälkeen.
• Seuraa kypsennystä jatkuvasti rasvojen ja öljyjen käytön tapauksessa, koska ne syttyvät helposti tuleen.
• Lämmitä rasvaa ja öljyä maksimiteholla enintään yhden minuutin ajan ja älä koskaan käytä tehoste-toimintoa.
• Varo polttamasta itseäsi laitteen käytön aikana tai sen jälkeen.
• Varmista, että mikään laitteen kiinteistä tai irrotettavista johdoista ei ole kosketuksessa lasiin tai kuumaan pannuun.
• Älä käytä liettä astioiden lämmittämiseen.
• Älä käytä liesitasolla mitään peitteitä.
• Sähkökaapeleita ei saa päästää kosketukseen lieden kanssa.
• On suositeltavaa suojata kädet pannulappuja käyttämällä. Käytä vain kuivia hanskoja tai pannulappuja.
• Käytä vain induktioliesille tarkoitettuja, tasaisella ja magneettisella pohjalla varustettuja kattiloita.
• Vältä sokerin, syntetisten alumiinimateriaalien, muovikalvojen pääsyä kosketukseen kuumien kohtien kanssa. Jäähdytyksen aikana nämä ain- eet voivat aiheuttaa halkeamia tai muita muutoksia pyrokeraamiselle pinnalle: sammuta laite ja poista välittömästi vielä kuumalta liedeltä
• Kun siirrät kattiloita, älä liu'uta niitä pinnalla vaan nosta niitä.
• Kattilat ja liesi on puhdistettava täydellisesti ennen toisiinsa kosketusta.
• Älä pudota mitään liedelle!

Käytä vain magneettipohjaisia kattiloita. Muut materiaalit eivät ole sallittuja.

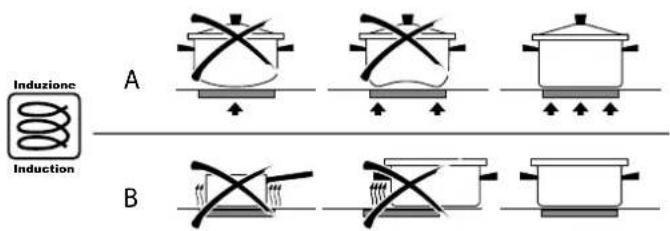

KATTILOIDEN VALINTA

Vain kattilat, joissa on täysin magnetoituva, riittävän leveä ja täysin tasainen pohja, sopivat käytettäväksi induktioliedellä.

Pohja on magnetoituva, jos magneetti tartuu astian pohjan jokaiseen pisteeseen.

Epätasaisen pohjan omaavien kattiloiden käyttö voi haitata kattilan havaitsemista ja sen kuumenemista. Soveltuvat kattilat (esimerkit):

• Emaloidut teräskattilat paksulla pohjalla
• Valurautaiset kattilat emaloidulla pohjalla
• Monikerroksisesta ruostumattomasta teräksestä

valmistetut kattilat
- Ferriittiset ruostumattomasta teräksestä valmistetut kattilat

Kattilat, joissa on ei-magnetoituva tai vain osittain magnetoituva pohja, joiden koko on pienempi kuin ilmoitettu vähimmäiskoko ja joiden pohjat eivät ole täysin tasaisia, eivät sovellu käytettäväksi induktioliedellä.

Soveltumattomat kattilat

(esimerkit):

• Kuparikattilat
• Alumiinikattilat
• Keraamiset kattilat
• Terrakotta-kattilat

-Ruostumattomasta teräksestä valm

Äänet kattiloiden käytön aikana

Kattiloista voi kuulua ääntä kypsennyksen aikana: tämä ei ole toimintahäiriö eikä vaikuta tuotteen toimintaan.

Syntyvä ääni riippuu kattilan tyypistä ja pohjatyypistä; jos se on erityisen ärsyttävää, on suositeltavaa vaihtaa kattila.

Hurina, suhina, rätinä ja tärinä johtuvat energian siirtymisestä kattilan pohjalle, ja ne syntyvät eri materiaaleista, joista se koostuu. Jos tätä havaitaan suurilla tehotasoilla, ne pienenevät, kun asetettu tehotaso laskee.

Sisäisen tuuletuksen kohina: laite on varustettu tuuletuksella, jolla säädellään lämpötilaa induktiokeittotason sisällä. Tuuletus voi pysyä päällä myös laitteen sammuttamisen jälkeen

• Käytä sopivan kokoisia kattiloita, levyn koon mukaan.
• Käytä aina kattiloita tai paistinpannuja yhdellä levyllä, myös SILTA-toimintoa käytettäessä.
• Älä sijoita kuumia kattiloita kosketusnäppäimille tai merkkivalojen päälle, koska tämä voi vaurioittaa alla olevia komponentteja.
• Pidä ohjaimet ja lamput aina puhtaana.
• Älä säilytä metalliesineitä suoraan keittotason alla.
• Käytä kansia aina kun voit lämmön karkaamisen välttämiseksi.
• Kypsennä vähäisellä vedellä.
• Kun alat grillata tai kypsentää ruokia, aseta teho alemmalle tasolle.

TURVAOHJEET JA VAROITUKSET

Varoitus tahdistimia käyttäville henkilöille:

Muista, että laitteen välittömään läheisyyteen syntyy sähkömagneettinen kenttä sen ollessa käytössä. Mahdollisuus, että tämä vaikuttaa sydämentahdistimen toimintaan, on hyvin pieni.

Jos sinulla on epäilyksiä, ota yhteyttä sydämentahdistimen valmistajaan tai lääkäriin.

Päälle kytketyn liesitason sähkömagneettinen kenttä voi vaikuttaa magnetoituvien esineiden toimintaan. Luottokortteja, hengenpelastuslaitteita, taskulaskimia jne. ei saa säilyttää päällä olevan liesitason välittömässä läheisyydessä.

Laitteen alla olevassa laatikossa säilytetyt metalliesineet voivat muuttua hehkuvan kuumiksi, jos laitetta käytetään pitkään. Älä säilytä metalliesineitä suoraan liesitason alla olevassa laatikossa.

Laite on varustettu jäähdytyspuhaltimilla. Jos sisäänrakennetun laitteen alla on vetolaatikko, laatikon ja laitteen alaosan väliin on asetettava väliseinä, jotta liesitason välttämätön tuuletus voidaan varmistaa ja tuulettimet eivät pääse estymään.

Älä koskaan käytä samanaikaisesti kahta kattilaa tai pannua yhdellä keittoalueella tai suorakaiteen muotoisella keittoalueella tai Bridge-keittoalueella.

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä.

Kytke yleiskatkaisija pois päältä, kun laitteistoa ei käytetä pidempiin aikoihin.

TUOTESELOSTE INDUKTIOLIESI 58

Tuotetiedot asetuksen (EU) N:o 66/2014 mukaisesti
Laskentamenetelmä: EN 60350-2:2018+ A1:2021

Valmistaja Falmec S.p.a.
Mallitunniste Induktioliesi 58
Keittotason tyyppi Lasikeraaminen keittotaso
Keittoalueiden määrä 4
Kuumennustekniikka	Induktiokeittoalueet / Induktiokeittotasot

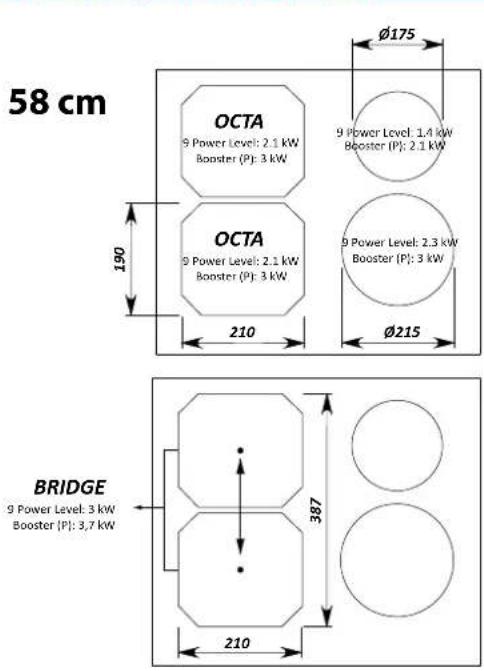

Käytössä oleva pinta-ala	2x(21,0x19,0 cm) + 1x(∅16,0 cm) + 1x(∅20,0 cm)

KÄYTETTÄVISSÄ OLEVAN PINNAN KOKO

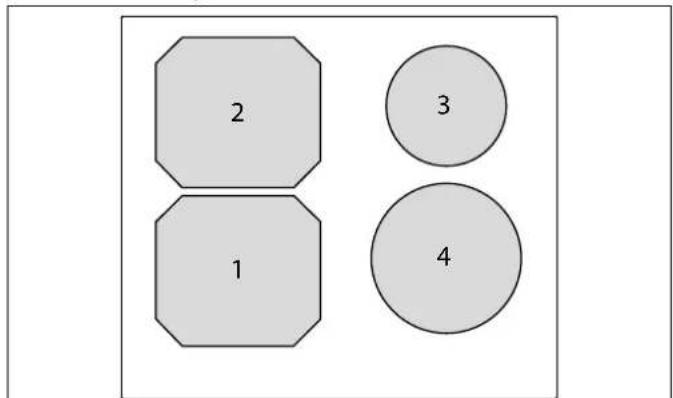

Keittoalueiden energiankulutus:

2 1 3 4

1: 182,9 Wh/Kg

2: 182,9 Wh/Kg

3: 187,2 Wh/Kg

4: 188,8 Wh/Kg

Keittotason energiankulutus: 185,4 Wh/Kg

TUOTESELOSTE INDUKTIOLIESI 78

Tuotetiedot asetuksen (EU) N:o 66/2014 mukaisesti Laskentamenetelmä: EN 60350-2:2018+ A1:2021

Valmistaja Falmec S.p.a.
Mallitunniste Induktioliesi 78
Keittotason tyyppi Lasikeraaminen keittotaso
Keittoalueiden määrä 4
Kuumennustekniikka	Induktiokeittoalueet / Induktiokeittotasot

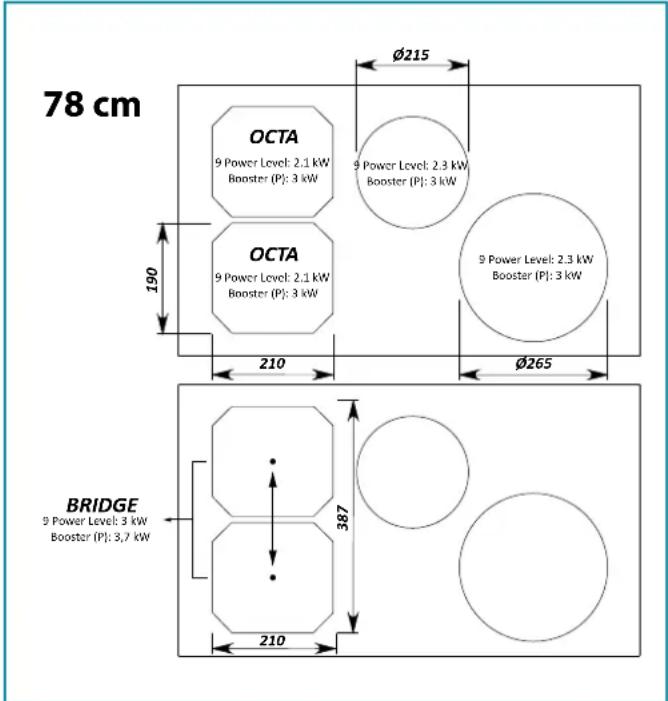

Käytössä oleva pinta-ala	2x(21,0x19,0 cm) + 1x(∅20,0 cm) + 1x(∅25,0 cm)

KÄYTETTÄVISSÄ OLEVAN PINNAN KOKO

78 cm OCTA 9 Power Level: 2.1 kW Booster (P): 3 kW OCTA 9 Power Level: 2.1 kW Booster (P): 3 kW OCTA 9 Power Level: 2.3 kW Booster (P): 3 kW OCTA 9 Power Level: 2.3 kW Booster (P): 3 kW BRIDGE 9 Power Level: 3 kW Booster (P): 3,7 kW 387 210 210 Ø215 Ø265

KOKONAISTEHO: 2,8 - 7,4 kW

ENERGIANKULUTUS (Wh / Kg)

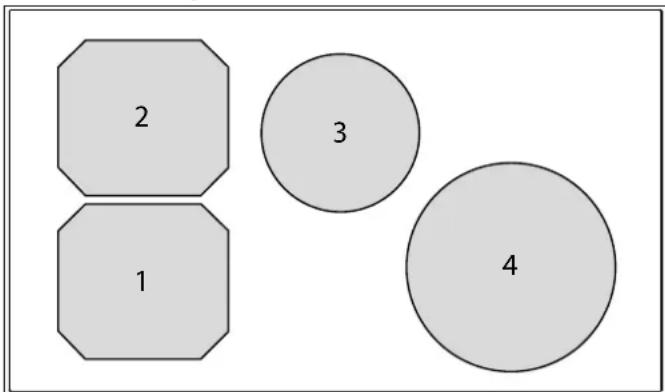

Keittoalueiden energiankulutus:

2 1 3 4

1: 182,9 Wh/Kg

2: 182,9 Wh/Kg

3: 188,8 Wh/Kg

4: 179,6 Wh/Kg

Keittotason energiankulutus: 183,5 Wh/Kg

ASENNUS

vain ammattilaisille

Ennen liesituulettimen asennusta, lue huolellisesti kappale 'TURVALLISUUSOHJEET JA VAROITUKSET'.

TEKNISET OMINAISUUDET

Tekniset tiedot on annettu tuulettimen sisällä olevissa merkinnöissä.

KOKOONPANON TURVAOHJEET

Asenna liesi keittiökaappien ja rungon asentamisen jälkeen.

Varmista, että työtasot on käsitelty lämpöä kestävällä liimalla, jotta ne eivät vään- ny tai irtoa.

SIJOITTAMINEN

Älä asenna tuuletinta ulkotiloihin äläkä altista sitä ilmastotekijöille (vesi, tuuli, jne.).

Laitetta ei saa asentaa jääkaappien tai pakastinten, pesukoneiden, astianpesukoneiden tai rumpukuivaajien päälle.

LIESI

SÄHKÖLIITÄNNÄT

(vain ammattilaisille)

Kytke laite irti pääverkosta ennen mitään liedellä tehtäviä toimenpiteitä.

Varmista, että lieden sisällä olevat sähköjohdot eivät ole irti tai

katkenneet:

vahingon sattuessa, ota yhteys lähimpään huoltoon.

Anna sähköliitännät pätevän henkilön tehtäväksi.

Liitännät on tehtävä noudattaen voimassa olevia määräyksiä.

Ennen lieden kytkemistä pääverkkoon, tarkista että:

- verkkojännite vastaa lieden sisällä olevassa kilvessä osoitettua jännitettä;

- sähköjärjestelmä noudattaa ja kestää kuormituksen (ks. lieden sisällä ilmoitetut tekniset tiedot);

- verkkopistoke ja kaapeli eivät joudu kosketuksiin yli 70 °C:n lämpötilojen kanssa;

- virransyöttöjärjestelmä on tehokkaasti ja oikein liitetty maadoitukseen voimassa olevien määräysten mukaisesti.

- lieden liitäntään tarkoitettu pistoke on ulottuvilla.

Seuraavissa tapauksissa:

- laitteiden kaapeleissa ei ole pistoketta: käytetyn pistokkeen on oltava "standardien" mukainen. Johdot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohdin ja ruskea vaiheeseen. Pistoke on liitettävä sopivaan turvapistokkeeseen.

- kiinteää laitetta ei ole toimitettu virtajohdolla ja pistokkeella, käytä laitetta, joka varmistaa yhteyden katkeamisen verkosta, missä kontaktien avaus, joka sallii täyden erotuksen ylijänniteluokan ili olosuhteissa.

- Mainitut erotinlaitteet on asennettava pääverkon laitteisiin asennusmääräysten mukaisesti.

Kelta/vihreää maadoituskaapelia ei saa erottaa kytkimen kautta.

Valmistaja ei ota vastuuta turvamääräysten laiminlyönneistä.

Lieden liitäntä

verkko Yhteys Joh	don koko Virtajohto
220V - 240V~50/60Hz	1P+N / 2P 3 x 4	mm^2	H 05 VV - FH 05 RR - F
380V - 415V~50/60Hz	2P+N 4 x 1.5	mm^2	H 05 VV - FH 05 RR - F
380V - 415V~50/60Hz	3P+N 5 x 1.5	mm^2	H 05 VV - FH 05 RR - F

LIESITASON TOIMINTA JA

KÄYTTÖ

KÄYTÄ VAIN INDUKTIOLIESILLE SOPIVIA KEITTOASTIOITA.

Kun levy on päällä, kattilan pohja lämpenee.

Levy kuumenee vain kattilan muodostaman lämmön vaikutuksesta.

Liesitaso havaitsee automaattisesti kattilan koon.

Lämmitysteho on valittava kypsennettävän ruoan mukaan.

Ympäristövaikutusten vähentämiseksi suositellaan, että asetetaan aina pienin teho, joka soveltuu kyseiseen ruoanlaittoon.

Katso alla lyhyt taulukko:

ASETUSALUEET

1 - 2	SulatusLämmitys	Kastikkeet, voi, suklaa, gelatiiniEsikypsennetyt ruoat
2 - 3	VatkausPakasteen sulatus	Riisi, vanukas ja kypsennetyt ruoatVihannekset, kala, pakastetut ruoat
3 - 4	Höyrytys	Vihannekset, kala, liha
4 - 5	Keittäminen	Keitetyt perunat, keitot, pasta Tuoreet vihannekset
6 - 7	Kypsennä matalalla lämmityksellä	Liha, maksa, munat, makkarat Pataruoat, liharullat, sisälmykset
7 - 8	KypsennysFriteeraus	Perunat, munkit, kakut
9	Friteeraus, kiehuntapiste	Pihvit, omeletit Keittäminen
P	Friteeraus, kiehuntapiste	Suuren vesimäärän kiehuntapisteen saavuttaminen

Huomaa: liesitasojen lämmitysaika on lyhyempi kuin kaasuliesien.

NÄPPÄIMISTÖ

	+	+	+
-	||	||	||
			8 8 8
			- - -
0	1	2	3

Säätö kuvaus
	ON/OFF liesitaso. Jos mitään muuta säätöä ei kytketä, liesitaso sammuu automaattisesti muuta-man sekunnin kuluttua
	Näppäinlukko-painike.Näppäimistön lukitus tahattomien säätöjen estämiseksi
	Tauko-näppäin.Keskeyttää keittämisen. Katso TAUKO-toiminto
	KEEP WARM-toimintonäppäin.pitää astiat lämpiminä
	CHEF COOK-näppäin.Ottaa käyttöön 3 keittoaluetta eri lämmitystehoilla.
0 1 2 3 4 5 6 7 8 9	Tehotason valitsinAsettaa valitun keittoalueen tehon asteikolla 0 - 9
P	Booster-näppäin.Asettaa valitun keittoalueen tehon suurimmalle ta-solle
	Ajastin-alue.Näyttää asetetun ajastimen.Näppäimet jäät liäät tai vähentävät näytöllä esitettyä arvoa.Luvut vasemmalta oikealle: Tunnit, kymmenet minuutit, minuutit.
	Keittoalueiden vyöhyke.Näyttää ja valitsee vastaavan keittoalueen:- Vasen etuosa- Vasen takaosa- Oikea etuosa- Oikea takaosa
	Keittoalueen ajastin.Näyttää vastaavaan keittoalueeseen yhdistetyn aja-stimen aktivoinnin

Näyttöruudun näyttö kuvaus
	Keittoalue valmiustilassa
	Valittu keittoalue
	Valittu tehotaso
	Boost-teho: suurin lämmitysteho
	Jäännöslämmön osoitin
	Keep warm-toiminto aktivoitu
	Bridge-toiminto aktivoitu
	Ei kattilaa liesitasolla tai sitä ei havaittu.
	Tauko-toiminto aktivoitu
	Lapsilukko-toiminto aktivoitu
	Automaattinen lämmitys-toiminto aktivoitu

TEHON VAIHTOMENETELMÄ

HUOMIO: tehon laskeminen rajoittaa yksittäisille alueille asetettavia tehotasoja. Laite hallitsee näitä rajoituksia automaattisesti.

Järjestys kuvaus
	Taso sammutettunaPaina ON/OFF-näppäintä
	Paina uudelleen ON/OFF 1näppäintä kolmen sekunnin sisällä.Näppäin ikkaa vilkkua
	Paina ja pidä painettuna tauko
	Keittoalueiden näyttö näyttää:Paina myötäpäivään neljää aluetta.
	Vapauta tauko-näppäin
	Keittoalueen näytössä näkyyS,----vuorotellenP neron kanssa[/iyttää parametrinn asetuksen.Tehon asetuksen parametri on U0.
	Paina Ajastin-aluetta muuttaaksesi asetettua tehoarvoa.Paina tehotason valitsinta:- vasemmalle arvon pienentämiseksi,- oikealle sen nostamiseksi
	Teho-arvoMinimi: 2,8 2,8kWMaksimi: 7,4 7,4kWSäädön nostaminen: 0,1kW
	Paina poistuaksesi parame-triasetuksesta
	Muutosten tallentamiseksi ja valikosta poistumiseen:- paina ON/OFF-näppäintä1kahden sekunnin ajan.Valikosta poistumiseksi muutoksia tallentamatta:- paina näppäintä

KEITTOALUEEN AUTOMAATTINEN KYTKENTÄ

• Kytke liesitaso päälle
• Sijoita kattila, ei tyhjänä, keittoalueelle
• Aluetta koskeva näppäin syttyy automaattisesti
• Tehotason valitsin aktivoituu sytyttämällä valon tasolla 0

0123456789

- Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

syttyv 0.

- Säädä haluttua tehotasoa.

SÄÄDÄ TEHOTASOA:

- Pyyhkäise sormeasi oikealle tehotason valitsimessa ja pysähdy halutulle tasolle.

- Valitun keittoalueen näytössä näkyy asetettu tehotaso:

- Paina näppäintä P Booster-tason aktivoimiseksi.

Valitun keittoalueen näytössä näkyy. Booster-taso pysyy päällä enintään viisi minuuttia, jonka jälkeen teho laske- taan tasolle 9.

SAMMUTA KEITTOALUE:

- Pyyhkäise sormeasi vasemmalle tehotason valitsimessa ja pysähdy tasolle 0.

- Valitun keittoalueen näytössä näkyy tehotaso 0:

HUOMIO: kaikkien keittoalueiden sammuttamiseksi samanaikaisesti: paina 2 sekuntia näppäintä.

Vielä kuumien keittoalueiden näytölle ilmestyy symboli: .Alä-kosketa keittoalueita niin kauan kun merkkivalo palaa.

BRIDGE-TOIMINTO:

- Tämän toiminnon avulla keittoalueet voivat toimia yhdessä: OCTA; kalapannujen tai suorakulmaisten ja suurikokoisten pannujen käyttämiseksi.

- Paina samanaikaisesti kahden keittoalueen näppäimiä niiden liittämiseksi yhteen. HUOMIO vain OCTA-keittoalueita on mahdollista kytkeä yhteen

- Äänimerkki varoittaa toiminnon aktivoinnista, näytöillä näkyy:

- Säädä haluamasi tehotaso.

BRIDGE-TOIMINTO-toiminnon kytkemiseksi pois käytöstä:

- Paina kahden keittoalueen painikkeita samanaikaisesti.

KEEP WARM TOIMINTO

pitää astiat lämpiminä

- Tehotaso on välillä 0 ja 1

- Paina säädettävän keittoalueen näppäintä.

Alhaalla oikealla oleva piste syttyy

- Paina Keep Warm-näppäintä eittoalueen näyttö osoittaa toiminnon

aktivoinnin.

KEEP WARM-toiminnon kytkemiseksi pois käytöstä:

- Paina Keep Warm-toimintoa 📁 käyttävän keittoalueen näppäintä - Paina Keep Warm-näppäintä

CHEF COOK-TOIMINTO:

ottaa käyttöön 3 keittoaluetta kolmella eri teholla vasemmalta oikealle

- Paina Chef Cook-näppäintä 📋. Keittoalueiden näytöt osoittavat alueen ja tehotason aktivoinnin.

CHEF COOK-toiminnon kytkeminen pois käytöstä:

- Paina Chef Cook-näppäintä

TAUKO-TOIMINTO

keskeyttää toiminnan kaikilta keittoalueilta.

- Paina tauko-näppäintä - Keittoalueiden näytöt osoittavat tauko-toiminnon aktivoinnin

Tauko-toiminto voidaan pitää aktiivisena enintään 10 minuuttia, jonka jälkeen laite sammuu.

TAUKO-toiminnon kytkemiseksi pois:

- Paina tauko-näppäintä II. Näppäin alkaa vilkkua

- Paina mitä tahansa näppäintä, paitsi Tauko-näppäintä.

- Toiminto poistetaan käytöstä ja keittoalueet jatkavat toimintaansa samoin kuin ennen Tauko-toiminnon aktivoimista.

HUOMAA: virransyötön katkos tai palautus poistaa TAUKO-toiminnon käytöstä.

NÄPPÄINLUKKO-TOIMINTO:

poistaa käytöstä kaikki laitteen näppäimet, jotta vältetään tahattomat aktivoinnit keittotasoa puhdistettaessa.

- Paina Näppäinlukkoa yhden sekunnin ajan

Kaikki näppäimet paitsi Näppäinlukko ja ON/OFF ovat poissa käytöstä.

NÄPPÄINLUKKO-toiminnon kytkemiseksi pois:

- Paina Näppäinlukkoa yhden sekunnin ajan

LAPSILUKKO-TOIMINTO:

poistaa kaikki näppäimet käytöstä

- TÄRKEÄÄ: suorita koko toimenpide 10 sekunnin sisällä

- Paina keittoalueen näppäintä kolmen sekunnin aian

- Vapauta näppäin ja pyyhkäise sormeasi oikealle tehotason valitsimessa välillä 0-9

0123456789

- Keittoalueen näyttö osoittaa toiminnon aktuvoinnin

LAPSILUKKO-toiminnon kytkemiseksi pois:

- TÄRKEÄÄ: suorita koko toimenpide 10 sekunnin sisällä

- Paina keittoalueen näppäintä kolmen sekunnin ajan

- Vapauta näppäin ja pyyhkäise sormeasi vasemmalle tehotason valitsimessa välillä 9-0

AJASTIN-TOIMINTO

voit asettaa ajan, jonka jälkeen kuuluu äänimerkki.

- Paina Ajastimen aluetta

- Ajastin-alue on aktivoitu:

- Paina näppäimiä ja ajastmen asettamiseksi.

Alue 1: tunnit

Alue 2: kymmenet minuutit

Alue 3: minuutit

Asetettava enimmäisaika: 9 tuntia ja 59 minuuttia

• 10 sekunnin jälkeen ajastin aloittaa alaslaskennan.
• Laskennan lopussa laite antaa äänimerkin.
• Paina mitä tahansa näppäintä äänimerkin hiljentämiseksi.

KEITTOALUEEN AJASTIN-TOIMINTO:

mahdollistaa keittoalueen sammuttamisen asetetun ajan jälkeen

- Paina säädettävän keittoalueen näppäintä.

- Paina vastaavaa symbolia.

- Ajastin-alue aktivoituu:

- Paina näppäimiä ja ajastimen asettamiseksi.

+ + - - - - - - + - - - ⑫23 + + - - - -

Alue 1: tunnit

Alue 2: kymmenet minuutit

Alue 3: minuutit

Asetettava enimmäisaika: 9 tuntia ja 59 minuuttia

• Viiden sekunnin jälkeen ajastin aloittaa alaslaskennan.
• Laskennan lopussa kyseinen keittoalue sammuu ja laite antaa äänimerkin.
• Paina mitä tahansa näppäintä äänimerkin hiljentämiseksi.

AUTOMAATTINEN LÄMMITYS-TOIMINTO:

asettaa enimmäistehon esiasetetuksi ajaksi ja palaa edelliselle tehotasolle.
- Paina säädettävän keittoalueen näppäintä. Alhaalla oikealla oleva piste

syttyy

- Pyyhkäise sormeasi oikealle tehotason valitsimessa ja pysähdy halutulle tasolle. Toiminto voidaan aktivoida vain tasoilla 1-8.

- Pidä painettuna valittua tasoa kolmen sekunnin ajan

3 sec

Tämä on myös taso, jolle keittoalue palaa esiasetetun ajan päätyttyä, jolloin keittoalue toimii maksimiteholla.

- Keittoalueen näyttö osoittaa toiminnon aktivoinnin

Toiminnon keston taulukko:

Tehotaso	Automaattisen lämmitys-toiminnon kesto (sekunnit)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 210
9 Toiminto ei saatavilla
P Toiminto ei saatavilla

- Ajan loputtua toiminto päättyy ja keittoalue palautuu aiemmin asetettuun tehotasoon.

AUTOMAATTINEN LÄMMITYS-toiminnon deaktivointi:

1 - Odota toiminnon ajan päättymistä tai

2 - Paina keittoalueen painiketta kolmen sekunnin ajan
- toiminto päättyy ja keittoalue palautuu aiemmin asetettuun tehotasoon. tai
3 - Jos asetat tehotason alemmaksi kuin ennen automaattista lämmitystoimintoa asetettua tehotasoa, toiminto poistetaan käytöstä.

RECALL-TOIMINTO:

voit palauttaa keittämisasetukset, jotka edelsivät keittotason tahatonta sammuttamista.

• Suorita seuraavat toimenpiteet 6 sekunnin sisällä tahattomasta sammutuksesta
• Kytke liesitaso ⏻ päälle
• Tauko-näppäin ∥ vilkkuu
• Paina tauko-näppäintä II
  RECALL-toiminto palauttaa keittoalueiden toiminnan, ajastintoiminnot ja pikalämmityksen. Muita toimintoja ei palauteta.

LIEDEN TURVALAITTEET

Turvakatkaisu

Jos levy ylittää enimmäiskäyttöajan samalla teholla, se kytkeytyy automaattisesti pois päältä ja jäännöslämmön osoitin syttyy. levyn nollaamiseksi, kosketa vastaavia näppäimiä.

Tehotaso	1 2	3 4 5	6 7 8 9	P
Maksimi käyttötuntien määrä	6 6 5	5 4 1	5 1,5	1,5 1,5	5 m	in

Liesi sammuu automaattisesti, jos yksi tai useampi ohjain on peitetty yli 10 sekuntia.

Toiminnan palauttamiseksi:

• poista kaikki esineet ohjauspaneelin päältä.
• puhdista ohjauspaneeli.
• kytke liesi ja haluttu liesialue päälle.

Ylikuumentumislaite

Ennen kuin liesi pääsee ylikuumenemaan, ohjain laskee käytettyä tehoa nou-dattaen seuraavia suojamenetelmiä:

• Tehostimen ja power-tehostimen deaktivointi, jos kytkettynä päälle.
• Tehotason asetuksen lasku.
• Päällä olevan levyn sammutus.
  levyn näytöllä näkyy viesti "E2".

levy on mahdollista palauttaa käyttöön, kun oletusviesti on sammunut.

TOIMINTA

LIESITUULETTIMEN KÄYNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja höyryjen johtamiseksi kohti imuripintaa.

Kypsentämisen jälkeen jätä tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.

NOPEUDEN VALINTA

(1) nopeus: pitää ilman puhtaana matalalla energiankulutuksella.
(2) nopeus: normaali käyttötila.
(3) nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.
(4) nopeus: hajujen ja höyryjen nopeaan poistamiseen.

Ympäristövaikutusten vähentämiseksi suositellaan asettamaan aina vähimmäisnopeus, joka soveltuu vaaditulle imuteholle.

LIESITUULETTIMEN KOSKETUSNÄPPÄIMISTÖ

1 - ①A + ②

Jos näppäimistö on täysin passiivinen, ennen kuin otat yhteyttä tekniseen asiakastukeen, katkaise laitteen virransyöttö tilapäisesti (noin 5 s), mahdollisesti pääkatkaisijan kautta, sen

normaalitoiminnan palauttamiseksi. Jos tämä ei tehoa, ota yhteyttä tekniseen tukeen.

LIESITASON-TUULETTIMEN SYNKRONOINTI:

- ILMAN KAUKOSÄÄDINTÄ

- Paina liesituulettimessa olevaa yhdistämisnäppäintä (katso tuulettimen opas)

- Paina välittömästi lieden -näppäintä

- KAUKOSÄÄTIMELLÄ

- Liitä kaukosäädin liesituulettimeen tuulettimen ohjeiden mukaisesti

Kun näppäimistö on pois päältä:

- Paina liesitasossa olevaa näppäintä kunnes näytön digitaalinen piste alkaa

vilkkua

• Paina mitä tahansa kaukosäätimen näppäintä. Liesitaso tallentaa saman koodin kuin kaukosäätimessä.
• Liesituuletinta voidaan ohjata niin kaukosäätimestä kuin liesitasosta.

UUDEN KOODIN LUOMINEN

- Toimenpide on suoritettava liesitasosta

Kun näppäimistö on pois päältä:

nes näyttö näyttää vilkkuvan

muuutamia sekunteja.

in toistamalla SYNKRONOINTI-toimenpiteet

- Paina + kunnes näyttö näyttää vilkkuvan

-Paina näppäintä muutamia sekunteja.

- Yhdistä liesituuletin toistamalla SYNKRONOINTI-toimenpiteet

TEHDASKOODIN PALAUTUS

- Toimenpide on suoritettava liesitasosta

Kun näppäimistö on pois päältä:

nes näyttö näyttää vilkkuvan

+muutamia sekunteja.

in toistamalla SYNKRONOINTI-toimenpiteet

PUHDISTUS JA HUOLTO

HUOMIO!

Älä koskaan käytä puhdistuksessa höyrylaitteita.

Ennen lieden puhdistamista varmista, että se on huonelämpötilassa.

Puhdista liesi aina jokaisen käytön jälkeen erityisellä pyrokeraamisella puhdistusaineella.

Älä käytä tuotteita, jotka sisältävät:

- syövyttäviä aineita (sooda, hapot, ammoniakki).

- hankaavia aineita (jauheet tai tahnat).

Älä käytä teräviä tai hankaavia esineitä.

Puhdistuksen jälkeen kuivaa laite pehmeällä liinalla.

HYÖDYLLISIÄ VINKKEJÄ HUOLTOA VARTEN

Suosittelemme, että puhdistat keittotason säännöllisesti, mieluiten jokaisen käytön jälkeen. Älä käytä hankaavia sieniä tai hankaavia puhdistusaineita. Vältä myös voimakkaita kemiallisia aineita, kuten uuninpuhdistussuihketta, tahranpoistoaineita, tai kylyhuoneisiin tarkoitettuja puhdistusaineita ja yleispuhdistusaineita.

Hetken epähuomio riittää

Vältä kuuman liesitason pääsyä kosketuksiin muovin, alumiiinifolion, sokerin tai sokeria sisältävien ruokien kanssa. Nämä aineet on poistettava välittömästi kuumalta levyltä käyttämällä metallista puhdistuslastaa. Jos ne sulavat, ne voivat vaurioittaa pinnan. Tästä syystä suosittelemme keittotason käsittelemistä sopivalla tuotteella ennen tättäin sokeristen ruokien valmistamista.

Kiiltävä tulos kolmella yksinkertaisella toimenpiteellä:

Puhdista perusteellisesti poistamalla ensin suurimmat kovettumat ja ruoka- jäämät metallisella puhdistuslastalla.

Kaada sitten muutama tippa tähän tarkoitettua puhdistusainetta kylmälle liedelle ja hankaa talouspaperilla tai puhtaalla liinalla.

Viimeistelyä varten pyyhi liesitaso kostealla liinalla ja kuivaa se puhtaalla liinalla. Valmistal!

Kuinka löydän sopivan kaapimen keraamista lasia varten?

• Metallikaavin (ei sula tai syty)
• Kaavin, joka on helppo kiinnittää ja avata
• Terä on tukevasti kiinni eikä liiku
• Terä on tukeva, puhdas ja ruostesuojattu
- Mahdollisesti sertifiointilaitoksen hyväksymä kaavin (esimerkiksi TÜV-GS-sinetti)
- Sisältää käyttö- ja turvallisuusohjeet

MITÄ TEHDÄ LIEDEN ONGELMATAPAUKSISSA

Liesi tai levyt eivät kytkeydy päälle:

• Liettä ei ole liitetty sähköverkkoon.
• Suojasulake on lauennut.
• Tarkista onko lohko aktivoitu.
- Näppäinten päällä on vettä tai rasvaa.
- Näppäinten päällä on esineitä.

Näytöllä näkyy

• Levyllä ei ole kattilaa.
- Käytetty astia ei sovellu liedelle.
- Kattilan pohja on liian pieni levyn alaan nähden.

Näytöllä näkyy [E]:

• Sammuta ja kytke liesi päälle.
• Ota yhteys myynnin jälkeiseen tukeen.

Yksi levyistä tai koko liesi sammuu:

• Ylikuumentumisjärjestelmä on aktivoitunut;
• Liesi tai yksi levyistä pysyy päällä liian pitkään;
• yksi tai useampi näppäimistä on peitetty;
• yksi kattiloista on tyhjä ja pohja on ylikuumentunut.

Tuuletin pysyy päällä lieden sammutuksen jälkeen:

• Tämä ei ole toimintahäiriö: tuuletin jatkaa laitteen elektronisen virtayksikön suojaamista.
• Tuuletin pysähtyy automaattisesti.

LIESITASON VIRHEKOODIT

Virhetapauksissa laite näyttää virhekoodit teknisen tuen avuksi. Keittoalueen näytössä näkyy virhekoodi vuorotellen "E" kirjaimen ja muiden symbolien ja numeroiden kanssa.

Virheko-odi	Kuvaus Mahdolliset	syyt	Ratkaisu
E_+ '' + 0 + 3	Näppäimen jatku-va aktivointi	- Metalliesineitä näppäimistön päällä- vettä näpp-äimistöllä	- Poista metalliesi-neet- Kuivaa vesi
E_+ '' + 2 + 1	Sisälämpötila yli 85°C	- ilmastointiau-kot peitetty tai ei riittävät	- Sallii sisäisen lämm-ön lauhduttamisen
E_+ '' + 3 + 1	Virheellinen konfiguraatio:	- konfigurointi-virhe	- Ota yhteyttä tekni-seen tukeen
E_+ '' + 4 + 2	Sisäinen syött-öjännite liian korkea tai matala	Ylivirta ilmakehästä johtuvan purkautumisen, sähköjärjeste-lmän vian tai virheellisen virtakytkennän vuoksi	- Ota yhteyttä tekni-seen tukeen
E_+ '' + 4 + 7	Ei tiedonsiirtoa näppäimistön ja induktorimoduu-lien välillä	- Tiedonsiirtoka-apeli vaurioitu-nut tai irrotettu- Induktorimo-duuli vaurioi-tunut	- Ota yhteyttä tekni-seen tukeen
E_+ '' + 2 + 0 E_+ '' + 2 + 2 E_+ '' + 3 + 5 E_+ '' + 3 + 6	Ohjausnäpp-äimistön sisäinen virhe		- Ota yhteyttä tekni-seen tukeen
E + 2	Keittoalueen lämpötilarajat on ylitetty	- kattila on tyhjä- kattilatyppi on vääärä- kattila tai lasi liian kuumia	- täytä kattila- käytä sopivaa kattilaa- poista kattila ja jäähdytä alue
E + 3	Kattilatyppi on vääärä	- Kattilassa on vähän rautamateriaalia- Kattila on aiheuttanut virheen in- duktorimoduulissa- Induktorin vika	- Käytä soveltuvaa kattilaa- Poista kattila, odota kahdeksan sekuntia ja yritä uudelleen- Ota yhteyttä tekni-seen tukeen
E + 4	Virheellinen konfiguraatio:	- induktorin konfigurointivirhe	- Ota yhteyttä tekni-seen tukeen
E + 5	Ei tiedonsiirtoa näppäimistön ja generaattorin välillä	- LIN-kaapeli viallinen tai irrotettu- Virheellinen sähköliitäntä- Sisäinen virhe- Konfigurointivirhe	- Ota yhteyttä tekni-seen tukeen- Tarkista riviliittimien sähköliitäntä- Ota yhteyttä tekni-seen tukeen- Ota yhteyttä tekni-seen tukeen
E + 6	Virheellinen virransyöttö	- Syöttöjännite yli toimintakynnyksen- Virheellinen syöttöjännitteent taajuus- Induktorin vika	- Tarkista, että syött-öjännite on oikea: jännite ja taajuus.- Ota yhteyttä tekni-seen tukeen
E + 7	Induktorin sisäinen vika		- Ota yhteyttä tekni-seen tukeen
E + 8	Jäähdytystoiminto ei toimi	- Tuuletin likainen- Tuuletin viallinen	- Puhdista ilmastoin-tiaukot- Ota yhteyttä tekni-seen tukeen
E + 9	Induktorin lämpötila-anturi viallinen	- Induktorin lämpötila-anturi viallinen	- Ota yhteyttä tekni-seen tukeen
E + R	Induktorin sisäinen vika		- Ota yhteyttä tekni-seen tukeen
E + H	Induktorin lämpötila-anturilla on kiinteä arvo	- lasi liian kuuma- viallinen anturi	- Jäähdytä lasi- Ota yhteyttä tekni-seen tukeen

Huomaa:

Järjestelmä ei havaitse kaikkia vikoja automaattisesti, esim. käyttöliittymän virransyötön vikatapauksessa.

HÄVITTÄMINEN KÄYTTÖIÄN LOPUSSA

Ylivivatun roskakorin symboli laitteessa tarkoittaa, että laite on WEEETuote, eli "Sähkö- ja elektroniikkalaiteromua", minkä mukaan sitä ei saa hävittää lajittelemattoman jätteen kanssa (ts."kotitalouden

sekajätteen"kanssa), vaan erikseen, jotta se voidaan käsitellä uudelleenkäyttöä varten, tai erityiskäsitellä, jotta siitä voidaan poistaa ja turvallisesti hävittää ympäristölle haitalliset aineet ja kierrättää siitä saatavat raaka-aineet. Näiden tuotteiden asianmukainen hävittäminen auttaa säästämään arvokkaita resursseja ja välttämään mahdolliset kielteiset vaikutukset ihmisten terveydelle ja ympäristölle, jotka voivat johtua jätteiden sopimattomasta hävittämisestä.

Sinua pyydetään ottamaan yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoja lähimmistä jätteenkeräyspisteistä. Tämän tyyppisen jätteen virheellinen hävittäminen voi johtaa rangaistuksiin kansallisten määräysten mukaisesti.

TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN MAISSA

EU:n sähkö- ja elektroniikkalaiteromudirektiivi on pantu täytäntöön eri tavoin jokaisessa maassa, joten jos haluat hävittää tämän laitteen, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi selville, mikä on oikea hävittämismenetelmä.

TIETOA JÄTTEIDEN KÄSITTELYSTÄ EUROOPAN UNIONIN ULKOPUOLISIS-SA MAISSA

Ylivivattu roskakori tai roskakori -symboli on voimassa vain Euroopan unionis- sa: jos haluat hävittää tämän laitteen muissa maissa, suosittelemme ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi selville, mikä on oikea hävitysmenetelmä.

VAROITUS!

Valmistaja pidättää oikeuden muuttaa laitteita milloin tahansa ilman erillistä ilmoitusta. Valmistajan valtuutus sitoo tämän oppaan tulostamista, kääntämistä ja edes osittaista kopiointia.

Tämän oppaan tekniset tiedot, kaaviokuvat ja tekniset tiedot ovat tiedonantoa varten, eikä niitä saa jakaa.

Tämä opas on laadittu Italian kielellä. Valmistaja ei ota vastuuta puhtaaksikirjoitus- tai käännösvirheistä.

falmec

Life inspired.

falmec

Life inspired.

Falmec S.p.A
