BRUGSANVISNING Quantum Pro Easy FALMEC

DA - Mål til åbning for indbygning.

DK - Motorens og pladens elektriske tilslutninger (5).

DK - Motorens og pladens elektriske tilslutninger (10).

Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes eller

før der udføres rengøring på apparatet.

Producenten påtager sig intet ansvar for eventuelle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr, som følge af manglende overholdelse af sikkerhedsinstruktionerne i dette hæfte.

Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug.

Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktion og de tilknyttede advarsler.

Kræv brug af originale reservedele.

Tilsigtet brug

• Denne kogeplade skal anvendes i hjemmet for at tilberede og holde madretter varme.
• Installer ikke kogepladen udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...).
• Det er forbudt at anvende induktionspladen på møbler der kan flyttes.

- Enhver anden brug er ikke tilladt

- Anvend ikke kogepladen inden den er blevet installeret korrekt.

- Åbn aldrig apparatets kabinet.

- Falmec garanterer kun overholdelsen af sikkerhedsstandarderne ved anvendelse af originale reservedele.

- Apparatet er ikke beregnet til anvendelse med ekstern timer eller med fjernbetjening.

- Apparatet kan anvendes af børn fra en alder på mindst 8 år, samt af personer med nedsatte fysiske, sensoriske eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer.

- Børn bør aldrig lege med apparatet.

- Rengøring og vedligeholdelse bør udføres af brugeren, og må aldrig udføres af børn uden at de er under opsyn.

- Gå aldrig væk fra kogepladen når den er tændt. Apparatet er udelukkende beregnet til udsugning af luften over husholdningskogeplader, og ikke kogeplader som anvendes i professionelt øjemed: Enhver anden brug betragtes som ukorrekt, kan forårsage skader på personer, ejendom og husdur og fratager Fabrikanten ethvert ansvar.

Fare for forbrændinger

• Anvend funktionen for blokering af kommandoknapperne, for at forhindre at uautoriserede personer kan tænde for kogepladen på egen hånd.
• placerer håndtag og ører på pander og gryder på en sådan måde, at børn ikke kan få fat i dem.
• Sluk kogepladen efter brugen.
• Placer ingen genstande af metal på de tændte kogeplader.

Teknisk sikkerhed

• Installationsarbejdet skal udføres af kompetente og kvalificerede installatører, ifølge beskrivelserne i dette hæfte og under overholdelse af gældende normer.
  Hvis strømkablet eller andre dele bliver beskadigede, må kogepladen ikke anvendes: Træk stikket til elforsyningen til kogepladen ud fra stikket og tag kontakt til forhandleren eller til et autoriseret teknisk servicecenter for reparation.
  Udfør aldrig ændringer på apparatets elektriske, mekaniske og funktionsrelaterede struktur.
  Forsøg aldrig at udføre reparationer eller udskiftninger på egen hånd: Indgreb, som er udført af inkompetente og ukvalificerede personer kan medføre endog meget alvorlige skader på ejendom og personer, der ikke dækkes af Fabrikantens garanti.

- Inden kogepladen monteres skal integriteten og funktionaliteten af hver del kontrolles: Hvis der bemærkes eventuelle afvigelser skal installationen afbrydes og der skal tages kontakt til forhandleren.

Elektrisk sikkerhed

Det elektriske system, som emhætten tilsluttes skal være i overensstemmelse med de gældende regler og have en jordforbindelse i overensstemmelse med sikkerhedsstandarderne i det land, hvor emhætten anvendes; Den skal også overholde de europæiske regler vedrørende radiostøjdæmpning.

- Forbindelsesdata (spænding og frekvens), angivet på kogepladens mærkeplade, skal svare til dem for det elektriske net. Kontroller overensstemmelsen mellem disse data inden installationen. Ved tvivl, skal der rettes henvendelse til en elektriker.

Kontroller, inden installation af emhætten, at netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten.

Stikket der anvendes til den elektriske forbindelse skal være let tilgængelig for det installerede udstyr: I modsat fald skal der installeres en hovedafbryder så der kan slukkes for strømtilførslen til emhætten når der er behov for det.

Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker.

Hvis emhætten ikke fungerer som den skal, skal man ikke forsøge selv at løse problemet, men kontakte forhandleren eller et autoriseret servicecenter for reparation.

Slå apparatet fra, ved at tage stikket ud eller trykke på hovedafbryderen, under inion af emhætten.

Afvigelse for Australien og New Zealand: For stationæreapparater, der er permanent tilsluttet faste ledninger, anses dette krav for at være opfyldt, hvis frakoblingsvejledningen i de faste ledninger er i overensstemmelse med AS/NZS 3000.

SIKKERHED FOR R∅GKANALEN

Emhættens udtag må ikke tilsluttes skorstene eller røgudtag med forbrændingsrøg (fra for eksempel varmeanlæg, brændeov-).

Kontroller, inden installation af emhætten, at alle de gældende forskrifter omkring udledning af luft er overholdt.

ADVARSLER TIL BRUGEREN

• Under brugen, kan gryder og pander forårsage støj, der kan være forårsaget af:

- et højt effektniveau.

- forskellige materialer i bunden af gryderne.

- Brug aldrig vand til at slukke ilden. Sluk kogezonen. Kvæl flammerne med et låg, et brandtæppe eller lignende.

- Opbevar ikke brændbare genstande i skufferne under kogepladen. Bestikholdere, skal være af varmebestandigt materiale.

- Opbevar ikke metalgenstande direkte under kogepladen.

- Der må ikke opvarmes tomme gryder eller pander og det skal altid kontrolleres, at gryderne indeholder en minimal mængde væske.

- Hvis det er muligt, skal der altid anvendes grydelåg, for at forhindre varmetab.

- Brug mindst muligt vand ved tilberedningen.

- Efter at have startet med at stege eller koge retterne, bringes effektniveauet til et lavere niveau.

- Sluk altid kogepladen efter brug.

- Hold øje med madlavningen i tilfælde af brug af fedtstoffer og olier, da de hurtigt kan bryde i brand.

• Opvarm fedtstoffer og olier i maksimalt et minut, og anvend aldrig booster-funktionen til dette formål.
• Undgå at sukker, syntetiske materialer eller sølvpapir kommer i kontakt med de varme zoner. Disse materialer kan, under afkølingen, forårsage revner eller andre ændringer på den keramiske overflade: Sluk for enheden og fjern straks ovennævnte materialer fra den endnu varme kogezone.
• Pas på ikke at brænde dig selv under og efter brugen af enheden.
• Sørg for, at ingen faste eller mobile elektriske kabler på enheden kommer i kontakt med glasset eller en varm pande.
• Brug ikke kogepladen til at varme konserves.
• Der må ikke monteres nogen form for tildækning af induktionskogepladen.
• de elektriske ledninger må ikke komme i kontakt med kogepladen.
• Det tilrådes at beskytte hænderne mod varmen ved hjælp af grydelapper. Anvend kun tørre grydelapper.
• Brug kun gryder og pander med flad og magnetisk bund som er egnede til induktionskogeplader.
• Anvend altid kun en gryde eller pande på hver af kogezonerne, også under anvendelse af funktionen BRIDGE.
• Stil ikke varme gryder og pander på sensortasterne og kontrollamperne da det risikerer at beskadige elektronikken under dem. Hold altid kommandotaster og lamper rene.
• Flyt gryderne ved at løfte dem. Lad være med at trække dem hen over kogepladens overflade.
• Gryder og kogepladen skal være helt rene, før de kommer i kontakt med hinanden.
• Undgå at få genstande til at falde ned på kogepladen!

Anvend kun gryder med magnetisk bund. Alle andre materialer er ikke tilladt.

Anvend gryder med en størrelse der passer til kogepladens kogezoner.

VALG AF GRYDER

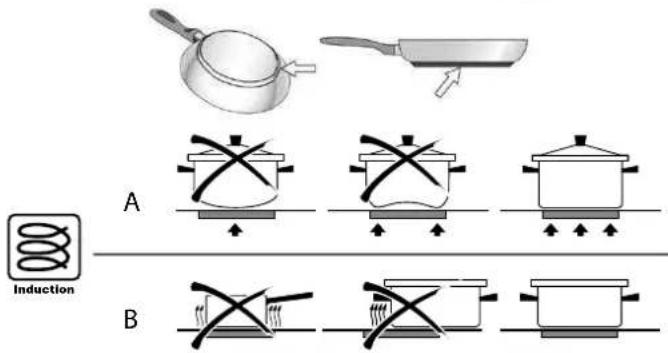

Gryder til induktion:

Bundene kan være helt af jern, af blandede jern- og ikke-jernholdige materialer eller af ikke-jernholdige materialer.

Kun gryder med en helt magnetiserbar bund, der er tilstrækkelig stor og helt plan, er egnet til brug på induktionskogeplader.

Bunden er magnetiserbar, hvis der er tiltrækningskraft mellem en magnet og et hvilket som helst sted på grydens bund.

Grydebundens minimumsdiameter kan variere afhængigt af kogezonen (se oplysninger nedenfor); minimumsdiameteren betyder den del af gryden, der hviler på kogepladen.

I gryder med en flad bund af jern spredes varmen jævnt, og den flade bund forhindrer skader på kogepladens overflade.

Egnede gryder (eksempler):

• Gryder af emaljeret støbejern med tyk bund
• Gryder af støbejern med emaljeret bund
• Gryder af flerlags rustfrit stålmateriale
• Gryder af ferritisk rustfrit stål

Gryder, der ikke er egnet til induktion:

Gryder med ikke-magnetiserbare eller kun delvist magnetiserbare bunde, med en størrelse, der er mindre end det angivne minimum, og som ikke er helt flade, selv om de er forsynet med et symbol, der angiver, at de er egnede til induktion, er ikke egnede til brug på induktionskogeplader.

Under alle omstændigheder har disse typer gryder lavere effektivitet og lavere tilberedningsevne.

Bunde med ikke-jernholdige materialer (aluminium, kobber osv,...) må ikke anvendes på induktionsplader.

Bunde af blandede materialer kan give en ujævn opvarmning og derfor ikke nå høje temperaturer. Hvis bunden hovedsageligt består af ikke-jernholdigt materiale, genkender kogepladen måske ikke gryden, og kogezonen aktiveres ikke. Desuden kan nogle af disse materialer udløse et materiale, som binder til glaspladen og kan ridse den og lave uoprettelige skader.

Brug af gryder med ujævn bund (f.eks. støbte pellets) kan forhindre detektering af gryden, garanterer ikke homogen opvarmning og kan igen forårsage frigivelse af materiale som følge af termisk chok.

Uegnede gryder (eksempler):

• Gryder af kobber
• Gryder af aluminium
• Gryder af keramik
• Gryder af terracotta
• Gryder af rustfri stål

Gryderne kan udsende larm under kogningen. Dette er ikke en funktionsfejl og har ingen indvirkning på produktets funktion.

Den larm, som produktet udsender, afhænger af produkttype og -bund. Hvis støjen er særligt irriterende, anbefales det at udskifte gryden.

Brummen, hvislen, knitren og vibrationer skyldes gennemstrømning af energi til grydens bund, og de genereres af de materialer, som gryden er sammensat af. Larmen høres ved højt varmeniveau, der reduceres ved reduktion af det indstillede effektniveau.

Sus fra intern ventilation: Komfuret har en intern ventilation til regulering af den interne temperatur på induktionskogepladen. Ventilationen kan forblive tændt selv efter, at komfuret er slukket.

ANVISNINGER FOR SIKKER BRUG OG ADVARSLER

Advarsel til personer med pacemaker:

Vær opmærksom på at der i apparatets umiddelbare nærhed dannes et elektromagnetisk felt, når det er i funktion. Risikoen for at det påvirker pace-makerens funktion er meget lille.

I tvivlstilfælde skal man henvende sig til pacemakerens producent eller egen læge.

Det elektromagnetiske felt fra den tændte kogeplade kan påvirke funktionen af magnetiserbare objekter. Kreditkort, redningsredskaber, lommeregnere mv. må ikke holdes i nærheden af kogepladen, mens den er tændt.

Metalgenstande, der opbevares i en skuffe under apparatet, kan blive meget varme, hvis apparatet bruges i længere tid. Opbevar ikke metalgenstande i en skuffe placeret lige under kogepladen.

Hvis apparatet er monteret over en ovn eller et elektrisk komfur, der er udstyret med et pyrolytisk system, må det ikke betjenes, mens den pyrolytiske proces er i gang, da komfurets overophedningssikring (se relevant afsnit) kan træde i funktion.

Apparatet er udstyret med køleventilatorer. Hvis der er placeret en skuffe under det indbyggede apparat, skal der indsættes en skilleplade mellem selve skuffen og den nederste del af apparatet for at sikre den nødvendige ventilation af kogepladen, og at ventilatorerne ikke blokeres.

Brug aldrig to gryder eller pander samtidig på et enkelt kogeområde, et rektangulært kogeområde eller et PowerFlex kogeområde.

Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse.

Anvend aldrig emhætten med våde hænder eller bare fødder.

Kontroller altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes.

Anbring aldrig nogen genstand på de motoriserede lameller.

Kontrollér frituregryder under brug: overophedet olie kan selvantænde.

Anvend aldrig emhætten uden fedtfiltre af metal; fect og snavs, da der ellers er risiko for, at der dette aflejres i apparatet. hvilket kan påvirke funktionen.

Emhættens tilgængelige dele kan være varme, når de bruges med apparater til madlavning.

Udfør aldrig rengøring, när dele af emhætten stadig er varme.

Hvis rengøringen ikke udføres i henhold til procedurerne og med de produkter, der er anført i denne vejledning, kan der forekomme risiko for brand.

Slå hovedafbryderen fra, när apparatet ikke skal anvendes over et længere tidsrum.

Hvis der samtidigt bruges andre apparater (kedler, brændeovne, pejse osv.), som forsynes med gas eller andre brændsler, skal der sørges for passende ventilation i lokalet, hvor røgudsugningen sker, i henhold til gældende regler.

Producent Falmec S.p.a.
Modelidentifikation Quantum Pro
Type af kogeplade Kogeplader i glaskeramik
Antal kogezoner / kogeområder 4
Opvarmningsteknik	Induktionskogezoner or - kogeflader
Nyttigt overfladeareal 4x(24,5x19,0 cm)

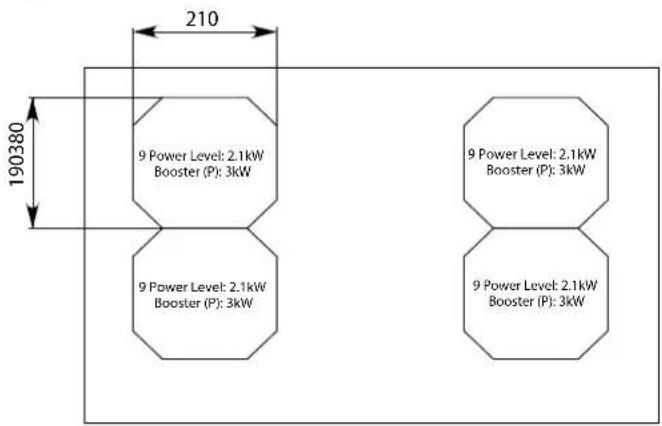

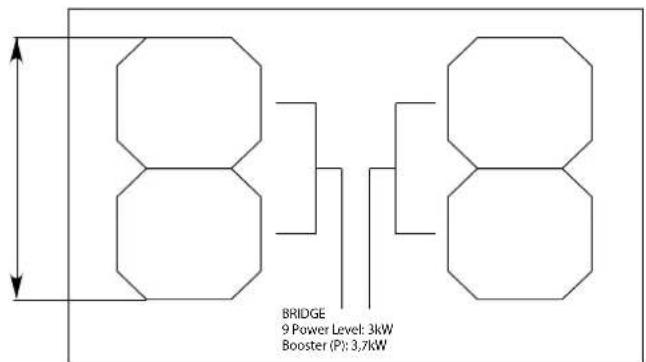

ST∅RRELSE AF DEN BRUGBARE OVERFLADE

210 190380 9 Power Level: 2.1kW Booster (P): 3kW 9 Power Level: 2.1kW Booster (P): 3kW 9 Power Level: 2.1kW Booster (P): 3kW

Afsnit forbeholdt kvalificeret personale

Inden installationen af emhætten, skal kapitel "SIKKERHEDSAN-VISNINGER OG ADVARSLER" læses grundigt.

TEKNISKE SPECIFIKATIONER

Apparatets tekniske data er angivet på mærker, der er anbragt inde i selve emhætten.

SIKKERHEDSANVISNINGER FOR MONTAGEN

Monter først kogepladen efter at have monteret under- og overskabe i køkkenet.

Sørg for, at arbejdsplaner er fineret med varmebestandig lim for at undgå deformation eller løsrivelse.

PLACERING

Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...).

Det er forbudt at montere kogepladen ovenpå køleskabe eller fry- sere, opvaskemaskiner, vaskemaskiner eller tørretumblere.

KOGEPLADEN

ELEKTRISK TILSLUTNING

(afsnit forbeholdt kvalificeret personale)

Før der foretages nogen form for indgreb på kogepladen skal apparatet frakobles strømforsyningen.

Sørg for at ingen af de elektriske ledninger inde i kogepladen fra-

kobles eller skæres over:

Tilslutningen skal ske i overensstemmelse med de gældende lovbestemmelser.

Før kogepladen tilsluttes lysnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i kogepladen;
• At det elektriske anlæg opfylder forskrifterne og er i stand til at modstå apparatets belastning (se typeskiltet med de tekniske specifikationer, der er anbragt inde i kogepladen);
• Stikket og kablet må ikke udsættes for temperaturer på over 70°C;
• At forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gældende forskrifter;
• Stikket der anvendes skal være let tilgængeligt, når kogepladen er blevet installeret.

I tilfælde af:

• Enheder med en kabelforbindelse uden stik: Stikket der anvendes skal være af typen "normaliseret". Ledningerne skal tilsluttes som følger: gulgrøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.
• Fast enhed der ikke er udstyret med en ledning og et stik, eller med en anden anordning, der sikrer afbrydelse fra lysnettet, med en afstand til kontakten, der tillader fuldstændig frakobling ved betingelserne for overspænding i kategori III.

Sådanne afbrydere skal forberedes på forsyningsnettet i følge gældende regler for installation.

Den gule/grønne jordledning må ikke afbrydes af kontakten.

Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.

Tilslutning af kogepladen:

net Tilslutning Snit		på kablet	Strømfø-rende kabel
220V -240V~ 50/60Hz 1P+N	/ 2P 3 x 4 mm ^2		H 05 VV - FH 05 RR - F
380V -415V~ 50/60Hz 2P+N	4 x 1.5 mm ^2		H 05 VV - FH 05 RR - F
380V -415V~ 50/60Hz 3P+N	5 x 1.5 mm ^2		H 05 VV - FH 05 RR - F

EMFANG

R∅GAFTRÆK

EMHÄETTE MED INTERN RECIRKULATION (FILTRERENDE)

I denne version passerer luften gennem Carbon.Zeo -filtrene (valgfri) for at blive renset og ledt tilbage ud i miljøet.

Kontrollér, at Carbon.Zeo -filtrene er monteret på emhætten. I modsat fald anbringes de som vist i montagevejledningen.

I denne version skal kontraventilen ikke monteres: Fjern den hvis den allerede er placeret på motorens luftudtag.

MONTERINGSVEJLEDNING

Afsnit forbeholdt kvalificeret personale

Emhætten kan installeres med forskellige konfigurationer. De generelle installationstrin er gældende for alle anlæg; følg i stedet når det er anført den relevante fase vedrørende den ønskede installation.

FUNKTION

Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede røg og damp i retning af udsugningsfladen.

Lad emhætten fungerer indtil alle dampe og lugte er suget fuldstændigt ud efter maclavning: Med funktionen Timer er det muligt at indstille en automatisk slukning af emhætten efter 15 minutters funktion.

Hastighed (1-3): Holder luften ren med et lavt energiforbrug.

Hastighed (4-5): Almindelige brugsbetingelser.

Hastighed (6-7): Tilstedeværelse af kraftig lugt og røg.

Hastighed (8-P): Hurtig udluftning af lugt og damp.

For at reducere miljøpåvirkningen anbefales det altid at indstille den mindste hastighed, der passer til det krævede sugeniveau.

HVORNÅR SKAL FILTRENE VASKES ELLER SKIFTES?

Metalfiltre skal rengøres efter hver 30 timers brug.

For yderligere informationer ser kapitlet "VEDLIGEHOLDELSE".

TOUCH KONTROLPANEL EMHÄETTE

①A - 9 + ②√

1A	ON/OFFKort tryk:Tænding og slukning af emhættenLangvarigt tryk:Aktivering af den automatiske driftscyklus (A) på emhætteni henhold til pladernes effekt.
+	Styrkeforøgelse fra 1 til...9 (op til "P").Styrke "P":Kun aktiv i få minutter og vender så tilbage tilstyrke 9.
-	Reduktion af styrken fra P til 1.
➊	For aktiv emhætte (Kort tryk):TIMER (rød blinkende lysdiode)Selvslukning efter 15min.Funktionen inaktiveres (slukket rød lysdiode) hvis:- Man slukker motoren (tasten1A).- Tryk på TIMER-knappen igen➌➌.
	For slukket emhætte (Langvarigt tryk 4s):Åbning af lamellerne ved vedligeholdelse af emhætten og metaifiltrene11
F	ALARM FILTER CARBON.ZEOVedligeholdelse efter omkring 2000 timers brug.Displayet viser skiftevistemhættens hastighed.For nulstilling af alarmen:med tændt motor: Tryk på tasten➌➌ i 5 sekunder.Displayet viser➌ i 2 sekunder.For at aktivere alarmen:Med slukket emhætte: Tryk på tasterne og i 5 sekunder.Displayet viser .Tryk på tasten + for at aktivere alarmen. Displayet viser med et punkt i øverste højre side, der blinker.Vent i 3 sekunder. Konfigurationen gemmes.For at deaktivere alarmen:Med slukket emhætte: Tryk på tasterne og i 5 sekunder.Displayet viser➌                                                                                                                                                      ‍                                                                                                                                                                                                                                                         •                                                                                                                                                     ‶                                                 –                                                 ​                                                 ”                                                 ‎                                                                                                                                                   ‴

Hvis betjeningsboksen er fuldstændig inaktiv, afbrydes den elektriske forsyning midlertidigt (ca. 5 minutter), inden du kontakter den tekniske serviceafdeling. Efterfølgende aktiveres

hovedafbryderen for at genoprette den normale funktion.

Hvis dette ikke har nogen effekt, kontaktes den tekniske serviceafdeling.

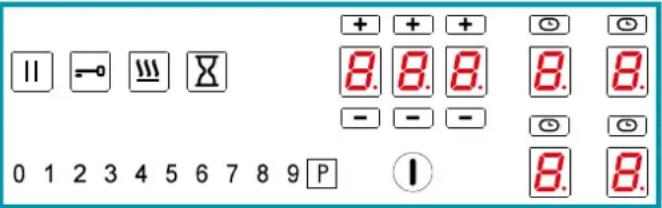

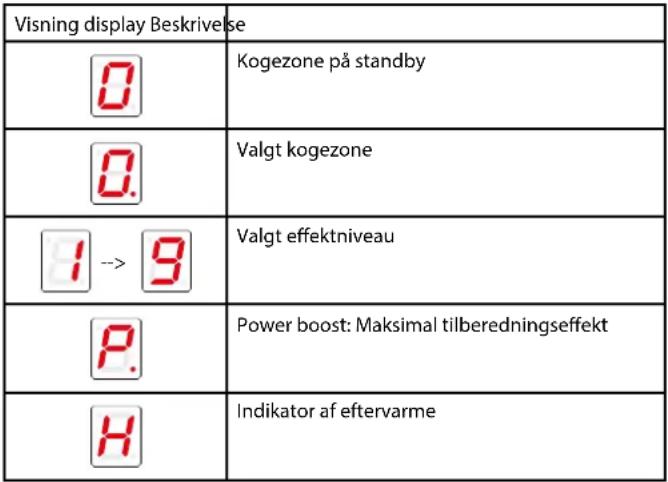

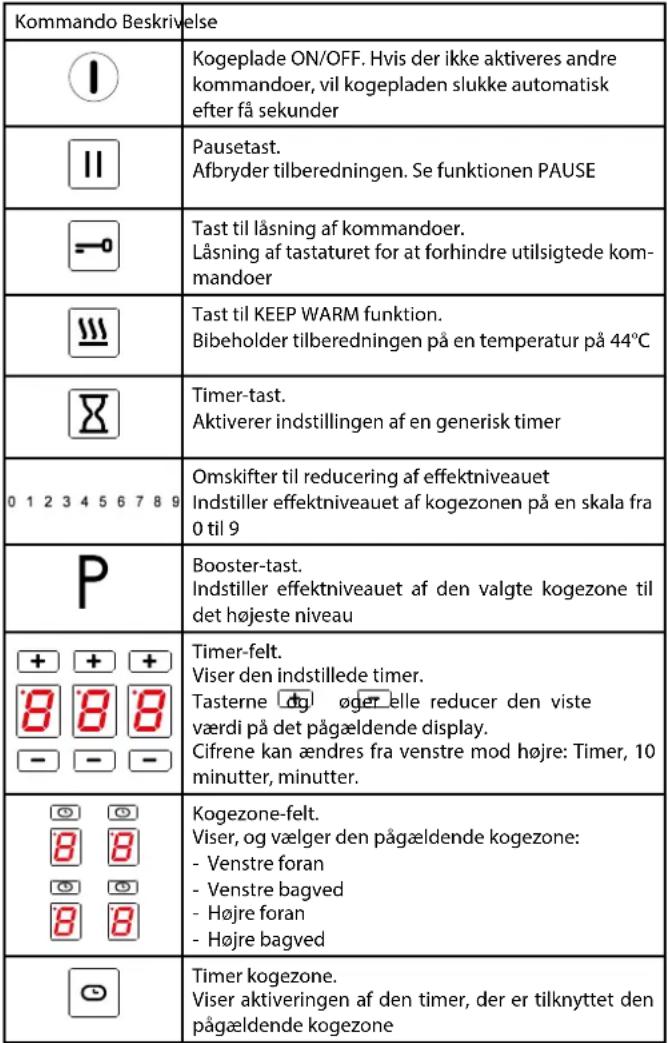

BETJENINGSPANEL

	Keep warm -funktion aktiv
	Bridge-funktion aktiv
	Gryde ikke til stede på kogepladen eller ikke registreret.
	Pause-funktion aktiv
	Børnelås-funktion aktiv
	Automatisk varmefunktion aktiv

BETJENING OG BRUG AF INDUKTIONSPLADEN

BRUG KUN GRYDER DER ER BEREGNET TIL INDUKTIONSKOGEPLADER.

Når der tændes for en kogezone, opvarmes bunden af gryden.

Kogezonen opvarmes kun af varmen overført fra gryden.

Induktionen registrerer automatisk størrelsen af gryden.

Effekten for varmen bør vælges i forhold til den mad der skal tilberedes.

Herunder en tabel med vejledende effektniveauer:

JUSTERINGSOMRÅDER

1 - 2	SmelteOpvarme	Saucer, smør, chokolade, gelatineFærdigretter
2 - 3	PiskeOptøning	Ris, budding og gryderetterGrøntsager, fisk, frosne produkter
3 - 4	Damp	Grøntsager, fisk, kød
4 - 5	Kogning	Kogte kartofler, supper, pasta Friske grøntsager
6 - 7	Tilberedning ved middel varme	Kød, lever, æg, pølser Goulash, roulade, indvolde
7 - 8	KogningFriturestegning	Kartofler, fedtkogte kager
9	Friturestegning, bringe i kog	Bøffer, æggekage Kogning
P Friturestegning, bringe i kog		Bringe store mængder vand i kog

NB: Opvarmningstiden på induktionskogeplader er kortere end for kogeplader med gas.

PROCEDURE TIL SKIFT AF EFFEKT

OBS: Reducering af effekt betyder begrænsning af indstillingen i effektniveauer af de enkelte zoner. Disse begrænsninger styres automatisk af enheden.

Sekvens Beskrivelse
	Ved slukket kogepladeTryk på tasten ON/OFF
3 sec.	Tryk igen på tasten ON/OFF 1 inden for 3 sekunder.Tasten 11 begynder at blinke
	Tryk på pausetasten, og hold den nede

Sekvens Beskrivelse
1 1	Kogezones display viser:Tryk på de fire kogezoner i rækkefølgen med uret.
	Slip pausetasten
	Displayet for kogezonen viserskiftevist symbolet ogparameternummeretFeltet timer viser indstillingen afdet aktuelle parameterParameter til indstilling af effekt er U0.
	Tryk på timeren for at ændre den indstillede værdi.Tryk på vælgeren til at ændre effekten- til venstre for at reducere værdien,- til højre for at øge den
	Værdi EffektMin.: 1.4 2,8kWMaks.: 3.7 7,4kWRegulering af forøgelse: 0,2kW
	Tryk på for at forlade parameterindstillingen
	For at gemme ændringerne og forlade menuen:- tryk på tasten ON/OFF i 2 sekunder.For at forlade menuen uden at gennem ændringerne:- tryk på tasten

AUTOMATISK TÆNDING AF KOGEZONEN

• Tænd for kogepladen ①
• Anbring gryden, der ikke må være tom, på kogezonen
• Tasten, der svarer til zone, tændes automatisk
• Effektniveauvælgeren aktiveres automatisk, og oplyser niveau 0

0123456789

• Tryk på tasten på den kogezone, der skal indstilles. Der tændes et punkt
  nederst til højre
• Justér den ønskede effekt.

JUSTERING AF EFFEKTNIVEAU:

- Lad fingeren glide til højre på effektniveauvælgeren, og stop ved det ønskede niveau.

- Displayet for den valgte kogezone viser den indstillede effekt:

Booster-niveauet bibeholdes i højst 5 minutter. Efterfølgende indstilles niveauet til 9.

SLUKNING AF KOGEZONEN:

- Lad fingeren glide til venstre på effektniveauvælgeren, og stop ved 0.

- Displayet for den valgte kogezone viser effektniveauet 0:

BEMÆRK: For at slukke alle kogezoner samtidigt: tryk på tasten 2 sekunder.

På displayene for kogezoner, der stadig er meget varme, vises symbolet:

. Rør ikke ved disse kogezoner, indtil lampen er slukket.

BRIDGE-FUNKTION:

- Denne funktion gør det muligt at anvende kogezonerne samtidigt: 1-2 og/eller 3-4; til brug af gryder som fx fiskegryder eller store firkantede gryder.

BEMÆRKNINGER: Automatisk BRIDGE-detektering: Hvis der anbringes en tilstrækkelig stor gryde på kogezonerne 1-2 eller 3-4 slår apparatet automatisk over på BRIDGE-funktionen.

- Tryk samtidigt på tasterne på de to kogezoner, der skal forbindes. PAS PÅ: Det er kun muligt at forbinde de angivne par: Den forreste og bageste zone i højre side (1-2) og den forreste og bageste zone i venstre side (3-4).

- Et akustisk signal melder om aktivering af funktionen. displayene viser:

- Juster det ønskede effektniveau.

For deaktivering af funktionen BRIDGE:

- Tryk på knapperne på de to parrede kogezoner på samme tid.

FUNKTION KEEP WARM

holder maden varm på en temperatur på ca. 44°C

- Tryk på tasten på den kogezone, der skal indstilles.

Der tændes et punkt nederst til højre

- Tryk på tasten Keep Warm Displayet i kogezonen angiver aktivering af

For deaktivering af funktionen KEEP WARM:

- Tryk på tasten til kogezonen med funktionen Keep Warm aktiv

afbryder funktionen på alle kogezonerne.

- Kogezonens display viser aktivering af pausefunktionen

Funktionen Pause kan bibeholdes i aktiv tilstand i højst 10 minutter. Efterfølgende slukkes enheden.

For deaktivering af PAUSE-funktionen:

- Tryk på pausetasten II Tasten begynder at blinke

- Tryk på en hvilken som helst tast undtagen Pause-tasten.

- Funktionen er deaktiveret og kogezonen vil genoptage samme drift som før aktivering af pausefunktionen.

BEMÆRKNINGER: Afbrydelse og gendannelse af strømforsyning deaktiverer PAUSE-funktionen.

FUNKTIONEN FOR LÅSNING AF KOMMANDOER:

deaktiverer alle enhedens taster for at undgå utilsigtede aktiveringer under rengøring af kogepladen.

Alle tasterne med undtagelse af tasterne til Låsning af kommandoerne og ON/OFF ① er deaktiverede.

For deaktivering af funktionen LÅSNING AF KOMMANDOER:

- Tryk på tasten til Låsning af kommandoer i 1 sekund

B∅RNELÅS-FUNKTION:

deaktiverer funktionen af alle taster

- VIGTIGT: Udfør hele proceduren inden 10 sekunder

- Tryk på tasten til én af kogezonerne i 3 sekunder - Slip tasten, og lad fingeren glide til højre på effektniveauvælgeren fra 0-9

0123456789

-Displayet i kogezonen angiver aktivering af funktionen

For deaktivering af funktionen B∅RNELÅS-FUNKTION:

- VIGTIGT: Udfør hele proceduren inden 10 sekunder

- Tryk på tasten til én af kogezonerne i 3 sekunder

- Slip tasten, og lad fingeren glide til venstre på effektniveauvælgeren fra 9-0

TIMERFUNKTION

giver mulighed for at indstille en tid for hvilken, der udsendes en akustisk alarm.

- Efter10 sekunder begynder timeren at tælle ned.

- Efter tiden er gået, udsendes et akustisk signal.

- Tryk på en hvilken som helst tast for at deaktivere det akustiske signal.

FUNKTION TIMER KOGEZONE:

giver mulighed for at afbryde kogezonen efter en indstillet tid

- Tryk på tasten for den kogezone, der skal indstilles. Der tændes et punkt

nederst til højre

kogezonen begynder at blinke.

- Tryk på tasterne og for at indstille timeren.

+ + - - - + - - - - - ⑫23 ○ ○

Felt 1: timer

Felt 2: ti min.

Felt 3: minutter

Maks. indstillelig tid: 9 timer og 59 minutter

- Efter 5 sekunder begynder nedtællingen.

- Efter nedtællingen, slukkes der for den pågældende kogezone, og der udsendes et akustisk signal.

- Tryk på en hvilken som helst tast for at deaktivere det akustiske signal.

AUTOMATISK VARMEFUNKTION:

indstiller den maksimale varmeeffekt i en tidsindstillet periode, og varmen sættes tilbage til det sidste effektniveau.

- Tryk på tasten for den kogezone, der skal indstilles. Der tændes et punkt

nederst til højre

- Lad fingeren glide til højre på effektniveauvælgeren, og stop ved det ønskede niveau. Funktionen kan kun aktiveres for niveau 1 til 8.

- Hold det valgte niveau nede i 3 sekunder

3 sec 0123456789

Det vil også være det niveau, som kogezonen vender tilbage til efter den forudindstillede tid, hvor kogezonen kører med maksimal effekt.

-Displayet i kogezonen angiver aktivering af funktionen

Tabel funktionsvarighed:

Effektgrad	Tid automatisk varmefunktion (sekunder)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 210
9 Ikke disponibel funktion
P Ikke disponibel funktion

- Ved endt tid afbrydes funktionen, og varmen på kogezonen sættes tilbage til det tidligere indstillede effektniveau.

1 - Vent til funktionen er bragt til ende eller

2 - Tryk på tasten til en af kogezonerne i 3 sekunder funktionen afbrydes, og varmen på kogezonen sættes tilbage til det tidligere indstillede effektniveau.

eller

3 - Hvis der indstilles et lavere effektniveau end det, der var indstillet inden funktionen Automatisk varme, deaktiveres funktionen.

RECALL FUNKTION:

giver mulighed for at hente de tidligere indstillinger, hvis man fx utilsigtet har slukket for kogepladen.

- Udfør følgende handlinger inden 6 sekunder efter den utilsigtede afbrydelse

- Tænd for kogepladen ⚠

- Pausetasten blinker

- Tryk på pausetasten Funktion RECALL genopretter kogepladefunktionen, timerfunktionerne og den hurtige opvarmning. De andre funktioner genoprettes ikke.

Hvis en kogezone overskrider den maksimale tid for anvendelse ved samme effekt, slukker den automatisk og der angives anvendelsen af eftervarme. For at genstarte kogezonen, anvendes de nødvendige taster.

Niveau effekt	1 2	3 4 5	6 7 8	9 P
Maksimal varighed funktion, angivet i timer	6 6 5	5 4 1	5 1,5	1,5 1,5	5 min

Kogepladen slukker automatisk, hvis en eller flere kommandotaster forbliver tildækkede i mere end 10 sekunder.

For at genoprette kogepladens korrekte funktion:

• fjern genstandene fra kontrolpanelet
• rengør kontrolpanelet
• tænd igen for kogepladen og de relevante kogezoner.

Enhed mod overophedning

Før kogepladens elementer kan blive overophedede, reducerer kontrolenheden den effekt, der anvendes ved at følge denne procedure for beskyttelse af enheden:

- Deaktivering af booster og power booster, hvis de er tændt

- Reduktion af det indstillede effektniveau.

- Slukning af den relevante kogezone.

På displayet for kogezonerne fremkommer meddelelsen "E2".

Kogezonen kan anvendes igen, när fejlindikatoren slukker.

RENG∅RING OG VEDLIGEHOLDELSE

For rengøring må der aldrig anvendes et dampapparat.

Inden rengøring, skal man sikre at kogepladen har stuetemperatur.

Rengør altid kogepladen efter hver brug med et særligt glaskeramisk rengø- ringsmiddel, og sørg for at fjerne madrester og eventuelle belægninger med det samme.

En opløsning af vand, helst destilleret, og hvid eddike kan være nyttig til at fjerne kalkpletter og blødgøre belægninger, før de fjernes med en passende skraber.

Brug aldrig alkohol på kogepladens overflade.

Anvend ikke produkter der indeholder:

- ætsende midler (soda, syrer, ammoniak).

Anvend ikke spidse eller skrabende genstande.

Efter rengøring tørres apparatet med en blød klud.

Træk aldrig panderne hen over kogepladen, men løft dem for at undgå ridser.

Vask ikke flapperne i opvaskemaskinen.

NYTTIGE RÅD TIL VEDLIGEHOLDELSEN

Vi anbefaler, at du rengør din kogeplade regelmæssigt, helst efter hver anvendelse. Man må ikke bruge skrubbesvampe eller slibemidler.

Undgå ligeledes aggressive kemikalier, såsom ovnspray, pletfjernemidler, men også rengøringsmidler til badet eller universalrensemidler.

Et øjebliks uagtsomhed er nok!

Undgå, at den varme kogeplade kommer i berøring med plastic, solvpapir, sukker eller madvarer indeholdende sukker. Disse stoffer skal straks fjernes fra den varme kogezone ved hjælp af rengøringsredskabet af metal. Hvis de når at smelte, kan de faktisk beskadige overfladen. Inden madlavnning med masser af sukker anbefaler vi derfor, at du behandler kogepladen med et passende middel.

Et skinnende resultat ved hjælp af tre enkle handlinger:

For at opnå en korrekt rengøring skal man først og fremmest fjerne de største belægninger og madrester ved hjælp af rengøringsredskabet af metal.

Hæld nogle dråber af rensemidlet på den kolde kogeplade, og tør af med køkkenrulle eller en ren klud.

Derefter bruges en våd klud hen over kogepladen, og til sidst tørres af med en ren klud. Sådan!

Hvordan kan jeg se, om en skraber er velegnet til glaskeramiske plader?

• En skraber af metal (som hverken smelter eller antænder)
• En skraber, som man let kan låse og blokere
• Klingen er korrekt fastgjort og flytter sig ikke
  • Klingen er robust, ren og rustfri
• En skraber, som helst er godkendt af et certificeringsorgan (f.eks. TÜV-GS seal)
• Brugermanual og sikkerhedsanvisninger til rådighed

RENG∅RING AF INDVENDIGE OVERFLADER

Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler.

FEDTFILTRE AF METAL

det anbefales at vaske metalfiltrene (F) ofte(mindst en gang om måneden) ved at lade dem stå i blød i cirka 1 time i kogende varmt vand og opvaskemiddel uden at bøje dem.

Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler.

Skyl dem med omhu og vent med at montere dem igen, til de er helt tørre.

Det er tilladt at vaske filtrene i opvaskemaskinen, selvom det kan danne brunfarvning af filterets materiale: for at reducere dette problem skal du vaske ved lave temperaturer (maks. 60°C) uden brug af rengøringsmidler.

For udtagning og bisættelse af fedtfiltrene i metal, se monteringsvejledningen.

KUL-OG ZEOLITEFILTERS

For levetid og regenerering af filtre henvises til de specifikke instruktioner, der følger med deres emballage.

Afvent, at filteres afkøler, inden det genmonteres.

BAKKE TIL OPSAMLING AF OLIE

Det anbefales at rengøre bakken hver 1 måned.

Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler.

For en mere grundig rengøring, fjernes bakken til opsamling af olie (se figur), og vask den med varmt vand og opvaskemiddel. Skyl den med omhu og vent med at montere den igen, til den er helt tør.

Vask ikke bakke til opsamling af olie i opvaskemaskinen.

SÅSAN L∅SES EVENTUELE PROBLEMER KOGEPLADEN

Kogepladen eller de enkelte kogezoner vil ikke tænde:

• Kogepladen er ikke tilsluttet elektricitetsnettet.
  • Sikringen er sprunget.
• Kontroller at blokeringsfunktionen ikke er aktiveret.
• Der er fedt eller vand på tasterne.
• Der er placeret en genstand på tasterne.

Symbolet fremkommer.

• Der er ikke placeret nogen gryde/pande på kogezonen.
• Den anvendte gryde/pande er ikke egent til induktionskogeplader.
• Diameteren på grydens/pandens bund er for lille i forhold til kogezonens diameter.

Symbolet [E]: fremkommer.

• Udfør frakobling af kogepladen og herefter tilkobling igen.
• Tag kontakt til servicecenteret.

En af kogezonerne eller hele kogepladen slukker:

• Sikkerhedssystemet for overophedning er aktivt.
• Kogepladen eller en af kogezonerne har været tændt for længe.
• En eller flere taster er dækket til.
• En af gryderne er tomme og bunden er blevet overophedet.

ventilatoren bliver ved med at køre efter at kogepladen er blevet slukket:

• Dette er ikke en fejl: Ventilatoren fortsætter med at beskytte den elektroniske styreenhed.
• Ventilatoren standser automatisk.

Fejlkode Beskrivelse Mulige

årsager

Afhjælpning

+0 + 3	Konstant aktivering af en tast	- Der er metalgenstande på trykknappanelet- Der er vand på trykknappanelet	- Flyt metalgenstandene- Tør vandet op
+2 + 1	Den interne temperatur overstiger 85^	- ventilation-sarealer er tildækkede eller utilstrækkelige	- Tillader bortledning af intern varme
+3 + 1	Forkert konfiguration	- konfigurationsfejl	- Kontakt Teknisk Service
+4 + 2	De interne strømforsyningsspændinger er for høje eller for lave	Overopladning pga. atmosfærisk udladning, fejl i det elektriske apparat eller fejl i strømtilslutningen.	- Kontakt Teknisk Service
+4 + 7	Manglende kommunikation mellem trykk-nappanelet og induktionsmodulerne	- Kablet er beskadiget eller ikke tilkoblet- Beskadiget induktionsmodul	- Kontakt Teknisk Service
+2 + 0 +2 + 2 +3 + 5 +3 + 6	Intern fejl i kommandotasterne		- Kontakt Teknisk Service
+2	Temperatur-grænserne i kogezonen er overskredet	- Tom gryde- gryde er ikke egnet- gryde eller glas for varm	- fyld gryden- brug en egnet gryde- fjern gryden fra pladen, og lad zonen køle af
+3	Ikke egnet gryde - Gryden har for lidt ferritisk stål- Gryden har skabt en fejl i induktionsmodulet- Induktionsfejl	- Brug en egnet gryde- Fjern gryden, vent i 8 sekunder, og prøv igen- Kontakt Teknisk Service
+4	Forkert konfiguration	- fejl i konfiguration af induktion	- Kontakt Teknisk Service
+5	Manglende kommunikation mellem trykk-nappanelet og generatoren	- Defekt eller frakoblet LIN-kabel- Forkert elektri-sk tilslutning- Intern fejl- Konfigurationsfejl	- Kontakt Teknisk Service- Kontroller den elektriske tilkobling på klemrækken- Kontakt Teknisk Service- Kontakt Teknisk Service
+6	Forkert strømforsyning	- Strømforsyn-ingsspænding uden for fun-ktionsgrænsen- Fejl i frekvens af strømfors-yningsspændingen- Induktionsfejl	- Kontrollér, at strømforsyningen er korrekt: Spænding og frekvens.- Kontakt Teknisk Service
+7	- Intern in-duktionsfejl		- Kontakt Teknisk Service

E+8	Køleventilatoren fungerer ikke	- Ventilatoren er snavset- Ventilatoren er defekt	- Rengør lamellerne- Kontakt Teknisk Service
E+9	Defekt induktionstemperaturføler	- Defekt induktionstemperaturføler	- Kontakt Teknisk Service
E+R	- Intern induktionsfejl		- Kontakt Teknisk Service
E+H	Induktionstemperaturføleren har en fast værdi	- glas for varmt- defekt sonde	- Lad glasset køle af- Kontakt Teknisk Service

Bemærk:

Ikke alle fejl kan registreres automatisk af systemet, det er for eksempel ikke muligt ved defekt på brugergrænsefladens strømforsyning.

BORTSKAFFELSE VED ENDT LEVETID

Symbolet med den overstregede affaldsspand, der er gengivet på deres apparat, betyder at produktet indgår i kategorien WEEE"Waste Electrical and Electronic Equipment" (affald af elektriske og elektroni-

ske produkter) hvorfor det ikke må bortskaffes sammen med dagrenovationen som almindeligt affald, men skal behandles særskilt for at kunne genanvendes, eller undergå særlig behandling for udskillelse af eventuelt skadelige dele/stoffer, der bortskaffes med respekt for miljøet. Korrekt bortskaffelse af dette produkt medvirker til at spare værdifulde resurser og undgå potentielle negative påvirkninger for folkesundheden og omgivelserne, som omvendt kan forårsages af en ukorrekt bortskaffelse af affaldet.

Kontakt venligst de lokale myndigheder, for at indhente yderligere oplysninger om det nærmeste indsamlingspunkt. Der kan være fastsat bøder for ukorrekt bortskaffelse af denne type affald i den nationale lovgivning.

INFORMATIONER FOR BORTSKAFFELSE I EU-LANDE

Den europæiske lovgivning vedrørende WEEE produkter indgår i det enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

INFORMATIONER FOR BORTSKAFFELSE I IKKE-EU-LANDE

Symbolet med den overstregede skraldespand er kun gyldigt i EU-medlemslande: Vi anbefaler vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

GIV AGT!

Producenten forbeholder sig ret til at foretage ændringer på udstyret, til enhver tid og uden varsel. Genoptryk, oversættelse og reproduk-

tion, også delvis, af denne vejledning er underlagt tilladelse fra fabrikanten.

De tekniske informationer, de grafiske gengivelser og specifikationerne i denne vejledning er vejledende og må ikke offentliggøres.

Vejledningen er blevet udformet på italiensk og Fabrikanten fralægger sig ansvaret for eventuel fejlagtig afskrivning eller oversættelse.
