РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Quantum Pro Easy FALMEC

RU - Размеры монтажного отверстия.

RU - Электрические подключения двигателя и индукционной поверхности (5).

RU - Электрические подключения двигателя и индукционной поверхности (10).

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ

Следующие меры предосторожности составлены для вашей безопасности и безопасности других. Просим внимательно прочесть их прежде чем использовать уществлять очистку прибора.

Изготовитель отклоняет любую ответственности за прямой или косвенный ущерб, причиненным людям, имуществу или домашним животным вследствие несоблюдения указаний по безопасности, приведенных в настоящем руководстве.

Рекомендуется хранить руководство вместе с прибором оборудованием для будущего использования.

В случае продажи или передачи аппарата другому лицу, убедиться, что передается также и руководство, чтобы новый пользователь мог ознакомиться с функционированием вытяжки и соответствующими предупреждениями.

Требовать оригинальные запчасти.

Назначение

- Варочная панель предназначена для приготовления и разогрева пищи в домашних условиях.

- Варочную панель нельзя устанавливать на от -крытом воздухе или в местах, где она может подвергаться воздействию атмосферных явления (дождя, ветра и т.д).

- Запрещается использовать индукционную па - нель на движущихся аппаратах.

- Не используйте варочную панели до ее уста - новки.

- Любое использование, отличающееся от вы -шеуказанных не допускается.

- Категорически запрещается открывать кожух прибора.

- Falmec гарантирует соответствие прибора стандартам безопасности только при использовании оригинальных запасных частей.

- Прибор не рассчитан для подключения к внешнему таймеру или использования пульта дистанционного управления.

- Прибором могут пользоваться дети возрастом не менее 8-ми лет, люди с ограниченными физическими, умственными или сенсорными возможностями, неопытные или не обладающие необходимыми знаниями люди, при условии, что находятся под присмотром или после специального обучения по безопасному использованию устройства и осознания связанных с этим опасностей.

Дети не должны играть с прибором. Очистку и уход панели не должны осуществлять дети без присмотра.

- Не оставляйте включенную варочную панель без присмотра.

Прибор предназначен исключительно для вытяжки дымов, образующихся при приготовлении пищи в домашних условиях, не в профессиональной среде. Любое другое применение, отличное от этого, является недопустимым, оно может нанести ущерб людям, имуществу и домашним животным, и снимает с изготовителя всякую ответственность.

Опасность ожогов

- Используйте клавишу блокировки команд для предотвращения включения прибора неавторизованными лицами.

- используемую посуду следует ставить так, что -бы ручки были отвернуты от края и дети не могли дотрагиваться до них.

- Выключайте зоны нагрева после использования.

- Не кладите металлические предметы на включенные зоны нагрева.

Техника безопасности

- Установку должны выполнять квалифицированные опытные установщики в соответствии с указаниями настоящего руководства и действующими нормативными требованиями.

В случае повреждения шнура питания или других компонентов, варочную панель НЕ следует использовать: отсоедините ее от сети электропитания и обратитесь к местному Дилеру или в авторизованный Центр Сервисного Обслуживания.

- Не вносить в прибор электрические, механи - ческие и функциональные изменения.

- Не пытайтесь самостоятельно чинить прибор или заменить его детали. Работы, выполненные некомпетентными людьми или неквалифицированным персоналом, могут нанести ущерб, в том числе, серьезный, имуществу и/или лицам, на которых не распространяется гарантия изготовителя.

- Прежде чем приступать к установке варочной плиты, убедитесь в целостности и исправности всех ее частей. В случае обнаружения каких-либо аномалий не приступайте к установке, а обратитесь к дилеру.

Электрическая безопасность

Электрическая система, к которой подключается варочная панель, должна быть выполнена в соответствии с действующими нормами, иметь заземляющее устройство, отвечающее требованиям страны, в которой установлена плита, а также удовлетворять требованиям европейских нормативов по радиопомехам.

- Электрические характеристика линии электропитания (напряжение и частота) должны соответствовать данным, указанным на табличке варочной панели.

Проверьте соответствие вышеуказанных данных, прежде чем подключить панель к электрической сети.

В случае сомнений обратитесь к электрику.

Перед установкой вытяжки проверьте, что напряжение в сети электропитания соответствует указанному значению на табличке, которая находится внутри вытяжки.

После установки прибора, розетка, используемая для подсоединения его к сети электропитания должна быть легко доступна. В противном случае предусмотреть в доступном месте главный выключатель отключения вытяжки в случае необходимости.

Любые необходимые изменения электрической системы должны выполняться квалифицированным электриком.

В случае неисправной работы прибора не пытайтесь самостоятельно устранить неполадку, а обращайтесь к дилеру или в авторизованный центр сервисного обслуживания.

Во время установки вытяжки следует отключить прибор, вынув вилку из розет-

ки или воспользовавшись главным выключателем.

Примечания для Австралии и Новой Зеландии: Для стационарных приборов, постоянно подключенных к стационарной проводке, соответствие этому требованию считается выполненным, если инструкции по отсоединению, включенные в стационарную проводку, соответствуют AS/NZS 3000

БЕЗОПАСНОСТЬ ОТВОДА ДЫМОВ

Не подключать аппарат к дымоотводам для отвода дымов, полученных в результате сгорания (котлов, каминов и т.д.).

Перед установкой вытяжки следует убедиться, что соблюдены все требования действующих норм по выводу воздуха за пределы помещения.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ

Прежде чем включить прибор первый раз, снимите защитные пленки и наклейки.

• При работе прибора установленная на нем посуда может создавать шум, причиной которой могут быть:
• высокий уровень мощности.
• материалы днища посуды.
• Не используйте воду для тушения пламени. Выключите зону нагрева. Тушите пламя с помощью крышки, огнестойкой тканью или аналогичного материала.
• Не храните предметы из горючего материала в ящиках под варочной панелью. Лоток для столовых приборов должен быть из жаростойкого материала.
• Не храните металлические предметы непосредственно под варочной панелью.
• Избегайте подогрева пустой посуды; всегда проверяйте наличие в ней достаточного количества жидкости.
• По мере возможности, используйте всегда крышки на посуде, чтобы иск5лючить потери тепла.
  • Готовьте блюда в небольшом количестве воды.
• После начала приготовления блюда (жарка или варка) переключите прибор на более низкий уровень мощности.
• Выключайте варочную панель после использования.
• Постоянно следите за приготовлением блюд с использованием масла и жира, так как существует опасность возгорания.
• Подогрев жира или масла осуществлять в течение не более одной минуты без использования бустерной функции.
• Избегайте контакта сахара, синтетических материалов или алюминиевой фольги с горячими зонами нагрева. Вышеуказанные вещества при охлаждении могут вызывать растрескивание или другие повреждения стеклокерамической поверхности: выключите прибор и немедленно удалите их с горячей поверхности.
• Обратите внимание на то, чтобы не обжечься после использования прибора.
• Убедитесь, что электрические кабели прибора не находятся в контакте со стеклом или горячей посудой.
• Не используйте варочной панели для подогрева банок.
• Не наносите защитных покрытий на поверхность индукционной панели.
• Электрические провода не должны находиться в контакте с поверхностью варочной панели.
• Для защиты руку от тепла используйте предусмотренные для этой цели прихватки. Используйте только сухие перчатки и прихватки.
• Используйте только кастрюли и сковороды с гладким и магнитным дном, подходящим для индукционных поверхностей.
• Установите только одну сковороду или кастрюлю на каждую зону нагрева, даже при включении функции BRIDGE.
• Не ставьте горячую посуду на сенсорные клавиши и на световые индикаторы, поскольку это может привести к повреждению расположенной под ними электроники.
  Содержать команды и индикаторы в чистоте.
• Перемещайте кастрюли, поднимая их, не передвигая по поверхности варочной панели.
• Контактные поверхности посуды и варочной панели должны быть совершенно чистыми.
• Не допускайте падений предметов на варочную панель!

Используйте только посуду с ферромагнитным дном. Использование других материалов не допускается.

Используйте посуду с диаметром, соответствующим диаметру используемой зоны нагрева.

ВЫБОР КАСТРЮЛЬ

Кастрюли, подходящие для индукционной плиты:

Дно может быть полностью из железа, из сплава, содержащего железо, или из материала, не содержащего его.

Для использования на индукционной плите подходят только кастрюли, дно которых, полностью намагничивается, а также является достаточно широким и полностью плоским.

Дно намагничивается, если магнит пристает к каждой точке дна кастрюли.

Минимальный диаметр дна кастрюли может варьироваться в зависимости от варочной зоны (см. информацию ниже); минимальный диаметр - это та часть кастрюли, которая опирается на варочную

поверхность.

В кастрюлях с плоским дном из железистого сплава тепло распределяется равномерно, а плоское дно предотвращает

повреждение поверхности варочной панели.

Подходящие кастрюли (примеры):

- Кастрюли из эмалированной стали с

ТОЛСТЫМ ДНОМ

• Чугунные кастрюли с эмалированным дном
• Кастрюли из многослойной нержавеющей стали
• Кастрюли из ферритной нержавеющей стали

A

Размеры дна кастрюли:

Варочная зона Минимальные размеры
Одинарная ø120mm
Bridge 230mm

Кастрюли, не подходящие для индукционной плиты:

Для индукционной плиты не подходят кастрюли, дно которых не намагничивается, или только частично намагничивается, и размеры меньше указанного минимума и дно не безупречно плоское, даже если на них имеется символ, указывающий на их пригодность для индукции. В любом случае, такая посуда имеет меньшую эффективность и меньшую производительность.

Если дно посуды не выполнено из железистого сплава (алюминий, медь...), то эта посуда не может быть использована на индукционных плитках.

Дно из смешанного материала может нагреваться неравномерно и следовательно, не достигнуть высокой температуры. Если же дно состоит преимущественно из не железистого материала, то плитка не может распознать его и варочная зона не активируется. А также, некоторые из этих материалов выделяют вещества, которые связываются с материалом, из которого выполнен рисунок на стекле, что наносит непоправимые повреждения.

Использование кастрюль с неровным дном (например, с формованными гранулами) может затруднить обнаружение кастрюли, не гарантирует однородность нагрева и, опять же, может привести к выделению материала

в результате теплового удара.

Не подходящие кастрюли (примеры):

• Медные кастрюли
• Алюминиевые кастрюли
• Керамические кастрюли
• Глиняные кастрюли
• Кастрюли из нержавеющей стали

Шумность во время приготовления

Кастрюли могут производить повышенный уровень шума во время приготовления: это не является нарушением и не влияет на функционирование изделия.

Уровень шума изделия зависит от типа кастрюли и от типа дна;

Если шум неприятный, рекомендуется заменить кастрюлю.

Жужжание, свист, потрескивание и вибрации вызваны передачей энергии на дно кастрюли и образуются различными составляющими материалами. Они заметны при высоких уровнях мощности и понижаются при снижении заданного уровня мощности.

Шум внутренней вентиляции: прибор оснащён вентиляцией для настройки внутренней температуры индукционной поверхности. Вентиляция может оставаться включенной даже после выключения прибора

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ

Предупреждения для лиц с кардиостимулятором:

учитывайте, что в непосредственной близости от работающего оборудования генерируется электромагнитное поле. Существует возможность того, что кардиостимулятор его воспримет даже на дальнем расстоянии.

В случае сомнений обращайтесь к изготовителю кардиостимулятора или к лечящему врачу.

Электромагнитное поле включенной варочной панели может создавать помехи для работы намагничивающегося оборудования. Кредитные карты, устройства для хранения информации, карманные калькуляторы и т.д. не должны находиться в непосредственной близости от включенной варочной панели.

Металлические предметы, хранящиеся в ящике, расположенном под прибором, могут раскаляться в случае продолжительного использования прибора. Не храните металлические предметы в ящике, расположенном непосредственно под варочной панелью.

Если прибор устанавливается над электрическим духовым шкафом с системой пиролитической очистки, не включайте его во время работы этой системы, т.к. это может вызывать срабатывание устройства защиты от перегрева (см. соответствующий параграф).

Прибор снабжен вентилятором охлаждения. Если под встроенным прибором находится ящик, необходимо проложить между ящиком и нижней частью прибора разделительную перегородку, чтобы обеспечить необходимый воздухообмен для варочной панели и не допустить загораживания вентиляторов.

Никогда не используйте одновременно две кастрюли или две сковороды на одной варочной зоне или на прямоугольной варочной зоне, либо в варочной зоне PowerFlex.

Перед выполнением любой операции по чистке или техобслуживанию отсоединить аппарат от электропитания, вынув вилку из розетки или с помощью главного выключателя.

Не прикасаться к вытяжке мокрыми руками и не пользоваться ей, стоя бо- сиком.

Когда прибор не используется, всегда проверяйте, что все электрические компоненты (свет, аспиратор) выключены.

Запрещается класть какие-либо предметы на механизированные ребра.

Наблюдать за фритюрницами во время использования: разогретое масло может воспламениться.

Никогда не пользоваться вытяжкой без металлических жироулавливающих фильтров; в этом случае жир и загрязнения оседают в приборе, отрицательно влияя на его работу.

Доступные части вытяжки могут нагреваться при использовании вместе с варочными приборами.

Не очищать вытяжку, когда ее части еще не остыли.

Если очистка выполняется не в соответствии со способами и с использованием средств, указанных в настоящих инструкциях, возможен риск пожара.

Когда вытяжка не используется в течение длительного периода времени, необходимо выключить главный выключатель.

В случае одновременного использования других устройств (котлы, печки, камины и т.п.), работающих на газу или другом топливе, предусмотреть соответствующую вентиляцию помещения, в котором производится всасывание дымов, согласно действующим норм требованиям.

ПАСПОРТ ИЗДЕЛИЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ

Информация об изделии в соответствии с Директивой (EC) № 66/2014

Производитель Falmec S.p.a.
Идентификатор модели Quantum Pro
Тип варочной поверхности	Стеклокерамическая варочная поверхность
Количество варочных зон / поверхностей	4
Нагревательная техника	Индукционные варочные зоны и поверхности
Полезная площадь поверхности 4x(24,5x19,0 cm)

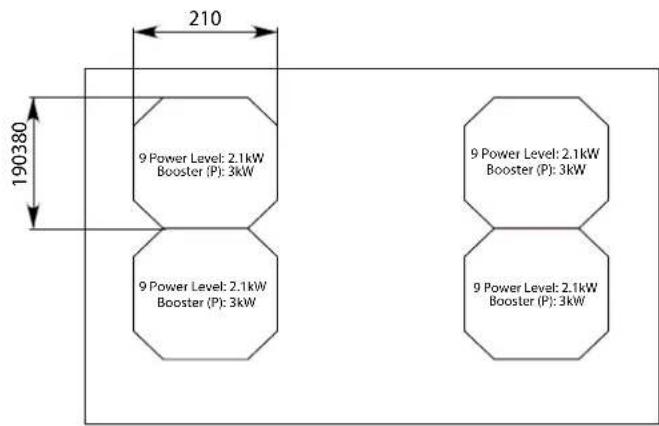

РАЗМЕР ПОЛЕЗНОЙ ПЛОЩАДИ

210 190380 9 Power Level: 2.1kW Booster (P): 3kW 9 Power Level: 2.1kW Booster (P): 3kW 9 Power Level: 2.1kW Booster (P): 3kW

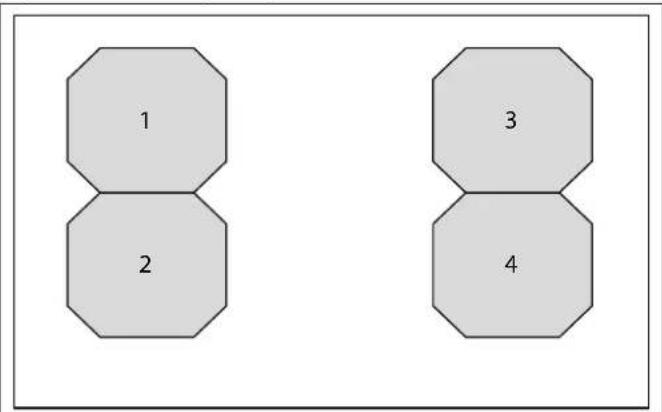

ПОТРЕБЛЕНИЕ ЭНЕРГИИ (Wh / Kg)

Варочные зоны с энергопотреблением:

1 2 3 4

1: 188,5 Wh/Kg

2: 182,9 Wh/Kg

3: 182,9 Wh/Kg

4: 181,5 Wh/Kg

Потребление энергии варочной поверхностью: 183,9 Wh/Kg

УСТАНОВКА

раздел предназначен только квалифицированному персоналу

Прежде чем приступить к монтажу вытяжки, следует внимательно прочесть гл. "ТЕХНИКА БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ".

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические данные электроприбора приведены на этикетках, которые находятся внутри вытяжки.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ

Установка варочной панель осуществляется только после завершения монтажа и установки нижних и навесных шкафов кухни.

Убедитесь, что для шпонирования столешницы был использован термостойкий клей, иначе могут произойти деформация или отставание.

ПОЗИЦИОНИРОВАНИЕ

Не устанавливать вытяжку вне помещений и в местах, где она подвергалась бы воздействию атмосферных явлений (дождь, ветер и т.д.).

Запрещается установить прибор над холодильником или морозилкой, посудомоечной, стиральной машиной или сушилкой для белья.

ВТУЛКА

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

(раздел предназначен только для квалифицированного персонала)

Перед выполнением любых работ на варочной панели, отсоедините прибор от сети электропитания.

Убедитесь, что внутренние кабели варочной панели не отcoe-

динились или оторвались.

в противном случае, обратитесь в ближайший центр сервисного обслуживания.

Подключение прибора к электрической сети должно выполняться квалифицированным персоналом.

Подключение должно осуществляться при соблюдении требований действующего законодательства.

Перед подключением варочной панель к электрической сети проверьте следующее:

• напряжение сети электропитания соответствует напряжению, указанному на заводской табличке, установленной внутри панели;
• электрическая система соответствует требованиям действующих норм и может выдерживать предусмотренную нагрузку (см. технические характеристики внутри варочной панели);
  • вилка и шнур питания не должны подвергаться температурам выше 70°C;
  • линия электропитания оснащена эффективной и надежной системой заземления, отвечающей требованиям действующих стандартов;
• доступность розетки, использующейся для питания панели.

В следующих случаях:

• приборы со шнуром без вилки: используемая вилка должна быть нормализованного типа. Провода должны быть соединены следующим образом: желто-зеленый для заземления, синий для нейтрали и коричневый для фазы. Вилка должна быть подключена к безопасной розетке.
• фиксированный прибор без шнура питания и вилки или другого устройства, обеспечивающего отсоединение от сети с расстоянием между разомкнутыми контактами, обеспечивающим полное разъединение в условиях III категории перенапряжения. Эти разъединительные устройства должны быть предусмотрены в сети электропитания в соответствии с правилами установки.

Жёлто зелёный провод заземления не должен отключаться отсекающим выключателем.

Изготовитель не несёт никакой ответственности в случае несоблюдения правил безопасности.

Электрические соединения панели:

Напряжение сети Соединение Сечение	кабеля	Кабель питания
220В-240В~ 50/60 Гц	1P+N / 2P	3 × 4 мм^2 H 05 VV - FH 05 RR - F
380В-415В~ 50/60Hz 2Р+N	4 × 1.5 мм^2
380В-415В~ 50/60Hz 3Р+N	5 × 1.5 мм^2

ВЫТЯЖКИ

ВЫВОД ДЫМОВ

ВЫТЯЖКА С ВНУТРЕННЕЙ РЕЦИРКУЛЯЦИЕЙ (ФИЛЬТРУЮЩАЯ)

В этой версии воздух проходит через фильтры Carbon.Zeo (по желанию), чтобы очиститься и опять вернуться в помещение.

Проверьте, что фильтры Carbon.Zeo установлены в вытяжке, в противном случае, установите их, как указано в инструкциях по монтажу.

ИНСТРУКЦИИ ПО МОНТАЖУ

раздел предназначен только квалифицированному персоналу

Вытяжку можно устанавливать в различных конфигурациях. Общие этапы монтажа действительны для всех типов установки; не- обходимо придерживаться также отдельно указанных этапов, соот- ветствующих нужному типу установки.

ФУНКЦИОНИРОВАНИЕ ВЫТЯЖКИ

КОГДА ВКЛЮЧАТЬ ВЫТЯЖКУ?

Вытяжку следует включать хотя бы за минуту до начала приготовления пищи для образования потока воздуха для направления дыма и пара к всасывающей поверхности.

По завершении приготовления пищи следует оставить включенной вытяжку до полной аспирации всех паров и запахов. При помощи функций таймера можно установить автоматическое выключение вытяжки по истечении 15 минут функционирования.

КАКУЮ ВЫБРАТЬ СКОРОСТЬ?

скорость (1-3): поддерживает воздух чистым с низким потреблением электроэнергии.

скорость (4-5): обычные рабочие условия.

скорость (6-7): наличие сильных запахов и большого количества паров.

скорость (8-P): быстрое удаление запахов и паров.

Для снижения негативного воздействия на окружающую среду рекомендуется всегда устанавливать минимальную скорость, соответствующую требуемому уровню всасывания.

КОГДА МЫТЬ ИЛИ МЕНЯТЬ ФИЛЬТРЫ?

Металлические фильтры необходимо промывать каждые 30 часов работы.

Дополнительная информация приведена в гл. "ТЕХОБСЛУЖИВАНИЕ".

СЕНСОРНАЯ ПАНЕЛЬ ВЫТЯЖКИ

1A - 9 + 2

1A	ВКЛ./ВЫКЛ.Короткий импульс: Включение выключение вытяжкиДлинный импульс: Включение автоматического цикла (А)работывытяжки в зависимости от мощности конфорок.
+	Повышение скорости с 1 до ...9 (до "Р").Скорость "Р": включается только на несколько минут, затемвключается скорость 9.
—	Понижение скорости с Р до 1.
➊➁	С включенной вытяжкой (Короткий импульс): TIMER (крас-ный мигающий индикатор)Автоматическое выключение спустя 15 минут.Эта функция отключается (красный индикатор выключен),если:- Выключается двигатель (кнопка ➊ A).- Нажмите кнопку TIMER еще раз ⏚➂.
	При выключенной вытяжке (Длинный импульс 4s): открытиеребер для техобслуживания вытяжки и металлических фильтров
	АВАРИЙНЫЙ СИГНАЛ УГОЛЬНО-ЦЕОЛИТОВОГО ФИЛЬТРАТехническое обслуживание после примерно 2000 часов эксплуатации.На дисплее попеременно отображается и скорость вытяжки.Чтобы сбросить сигнал тревоги:при работающем двигателе нажмите кнопку 🍼держивайте ее в течение 5 секунд.На дисплее в течение 2 секунд отображаетсяЧтобы активировать сигнал тревоги:При выключенной вытяжке нажмите кнопки 🍼 и удерживайте их в течение 5 секундНа дисплее отображается .Нажмите кнопку , чтобы активировать аварийный сигнал,на дисплее отобразится с мигающей точкой в левом верхнем углу.Подождите 3 секунды, конфигурация будет сохраненаЧтобы отключить сигнал тревоги:При выключенной вытяжке нажмите кнопки 🍼 и удерживайте их в течение 5 секунд,На дисплее отображается .Нажмите кнопку для отключения аварийного сигнала, на дисплее появится надпись с выключенной точкой в левом верхнем углу.Подождите 3 секунды, конфигурация будет сохранена.

Если кнопочная панель полностью неактивна, перед обращением в службу технической поддержки временно отключите (примерно на 5 мин) электропитание от устройства, желательно с помощью главного выключателя, чтобы восстановить нормальную работу. Если эта мера неэффективна, обратитесь в службу технической поддержки.

КНОПОЧНАЯ ПАНЕЛЬ

	+	+	+		◎		◎
||	-○			8.	8.	8.	8.
				-	-	-
0	1	2	3	4	5	6	7

Символ команды	Описание
	ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ варочной панели.В случае неактивации других команд, варочная панель автоматически выключается через несколько секунд
	Кнопка паузы.Приостанавливает приготовление пищи. См. функцию ПАУЗА
	Кнопка блокировки команд.Блокировка клавиатуры для предотвращения случайных команд
	Кнопка функции KEEP WARM.Поддерживает приготовление пищи при температуре 44°C
	Кнопка таймера.Активирует установку общего таймера
0 1 2 3 4 5 6 7 8 9	Селекторный переключатель уровня мощности Устанавливает мощность выбранной варочной зоны по шкале от 0 до 9

P	Кнопка Booster.Устанавливает мощность выбранной варочной зоны на максимально возможную
	Область таймера.Отображает установленный таймер.Кнопки ⚠ увеличивают или уменьшают значение, отображаемое на соответствующем дисплее.Цифры соответствуют слева направо: Часы, десятки минут, минуты.
	Зона приготовления пищи.Отображает и позволяет выбрать соответствующую варочную зону:- Передняя левая- Задняя левая- Правая передняя- Задняя правая
	Таймер варочной зоны.Отображает активацию таймера, связанного с соответствующей варочной зоной

Отображение дисплея	Описание
	Варочная зона в состоянии ожидания
	Выбранная варочная зона
	Выбранный уровень мощности
	Power boost: максимальная мощность нагрева
	Индикатор остаточного тепла
	Функция Keep warm активирована
	Функция Bridge активирована
	Кастрюля отсутствует на варочной панели или не обнаружена.
	Функция паузы активна
	Функция блокировки от детей активна
	Работает Автоматический нагрев

ПОРЯДОК РАБОТЫ И ИСПОЛЬЗОВАНИЕ ИНДУКТИВНОЙ ПАНЕЛИ

ИСПОЛЗУЙТЕ ТОЛЬКО КАСТРЮЛИ ДЛЯ ИНДУКЦИОННЫХ ПЛИТ

При включении любой зоны нагрева дно установленной на ней посуды начинает нагреваться.

Поверхность зоны нагрева нагревается только от тепла, передаваемого посудой.

Индукционная система автоматически определяет наличие и размеры посуды.

Режим нагрева выбирается в зависимости от приготовляемого блюда.

Некоторые режимы нагрева приводятся в следующей таблице:

ЗОНА НАГРЕВА

1 - 2	ТоплениеПодогрев	Подливка, сливочное масло,шоколад, желатинГотовые блюда
2 - 3	ВзбиваниеРазмораживание	Рис, пудинг, готовые блюдаОвощи, рыба, замороженныепродукты
3 - 4	Варка на пару	Овощи, рыба, мясо
4 - 5	Варка на воде	Картошка, супы, макаронныеизделияСвежие овощи
6 - 7	Готовка при умеренной температуре	Мясо, печёнка, лйца, сосискиГуляш, рулеты, рубец
7 - 8	ГотовкаЖарение	Карточка, пироги, торты
9 Жарение, нагрев докипячения		Бифштексы, яичницыВарка на воде
Р Жарение, нагрев докипячения		Нагрев большого количестваводы до кипячения

Примечание: индукционные панели нагревают посуду быстрее чем газовые.

ВНИМАНИЕ: снижение мощности приводит к ограничению уровней мощности, которые могут быть установлены в отдельных зонах. Эти ограничения автоматически регулируются устройством.

Последовательность Описание
	При выключенной варочной панелиНажмите кнопку ВКЛ/ВЫКЛ
3 sec.	В течение 3 секунд снова нажмите кнопку ON/OFF .1Кнопка начинает мигать
	Нажмите и удерживайте кнопку паузы
[BYZY]	На дисплее зоны приготовленияотображается: .Нажмите на четыре зоны по часовой стрелке.
	Отпустите кнопку паузы
II 0123456789P I	На дисплее варочных зонотображается символ ,чередующийся с номеромпараметраВ области Таймера отображается текущая настройка параметраПараметр для установки мощности - U0.

Последовательность Описание
	Нажмите на область Таймера, чтобы изменить установленное значение мощности.Нажмите на селектор уровня мощности:- слева, чтобы уменьшить значение,- справа, чтобы увеличить его
	Значение мощностиМинимальное: 1.4 2,8 кВтМаксимальное: 3.7 7,4 кВтПриращение регулировки: 0,2 кВт
	Чтобы сохранить изменения и выйти из меню:- нажмите кнопку ON/OFF 1в течение 2 секунд.Выход из меню без сохранения изменений:- нажмите кнопку 11

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ВАРОЧНОЙ ЗОНЫ

• Включите варочную панель ①
• Установите кастрюлю, не пустую, на варочную зону

• Кнопка, соответствующая зоне, включается автоматически
• Переключатель уровня мощности активируется и загорается уровень 0

0123456789

• Нажмите на кнопку варочной зоны, которую необходимо установить.
  Загорается правая нижняя точка
• Отрегулируйте необходимый уровень мощности.

- Проведите пальцем вправо по селектору уровня мощности и остановитесь на нужном уровне.

- На дисплее выбранной варочной зоны отображается установленный уровень мощности:

- Нажмите кнопку, чтобы активировать уровень Booster.

На дисплее выбранной варочной зоны отображается. Уровень Booster поддерживается не более 5 минут, после чего уровень мощности устанавливается на 9.

ВЫКЛЮЧЕНИЕ ВАРОЧНОЙ ЗОНЫ:

- Проведите пальцем влево по селектору уровня мощности и остановитесь на уровне 0.

- На дисплее выбранной варочной зоны отображается уровень мощности

0: 8.

ПРИМЕЧАНИЕ: чтобы выключить все варочные зоны одновременно: нажмите кнопку и удерживайте ее в течение 2 секунд..

На дисплее еще горячих зон нагрева появляется символ. Не прикасайтесь к зонам нагрева пока индикатор еще горит.

ФУНКЦИЯ BRIDGE:

- Эта функция позволяет управлять несколькими варочными зонами: 1-2 и/или 3-4; для использования таких кастрюль, как кастрюли для рыбы или большие прямоугольные кастрюли.

ПРИМЕЧАНИЯ: Автоматическое обнаружение BRIDGE: прибор автоматически предлагает функцию BRIDGE, если на зоны приготовления 1-2 или 3-4 помещена достаточно большая кастрюля.

- Нажмите одновременно кнопки двух сопрягаемых зон приготовления. ВНИМАНИЕ можно соединять только указанные пары: передняя и задняя правые зоны (1-2) или передняя и задняя левые зоны (3-4).

- Звуковой сигнал предупреждает об активации функции, дисплеи показывают:

Дезактивация функции BRIDGE:-

Одновременно нажмите кнопки двух спаренных конфорок.

ФУНКЦИЯ KEEP WARM

поддерживает пищу горячей при температуре около 44°C

- Нажмите на кнопку варочной зоны, которую необходимо установить.

Загорается правая нижняя точка - Нажмите кнопку Keep Warm -дисплей варочной зоны указывает на активацию функции

Дезактивация функции KEEP WARM:

- Нажмите на кнопку варочной зоны с активной функцией Keep Warm

- Нажмите кнопку Keep Warm

ФУНКЦИЯ ПАУЗЫ

приостанавливает работу всех варочных зон.

- Нажмите кнопку паузы - Дисплеи варочных зон указывают на активацию функции паузы

Функция Паузы может оставаться активной до 10 минут, после чего устройство выключается

Дезактивация функции Паузы:

- Нажмите кнопку паузы II. Кнопка начинает мигать - Нажмите любую кнопку, кроме кнопки Пауза. - Функция отключается, и зоны приготовления возобновят работу, которая была установлена до активации функции "Пауза".

ПРИМЕЧАНИЕ: Прерывание и восстановление электропитания отключает функцию ПАУЗЫ.

ФУНКЦИЯ БЛОКИРОВКИ КОМАНД:

отключает все кнопки устройства, чтобы предотвратить случайное включение при чистке варочной панели.

-Нажмите кнопку Блокировки команд в течение 1 секунды Все кнопки, кроме кнопки блокировки команд и ON/OFF отключены.

Чтобы отключить функцию БЛОКИРОВКИ УПРАВЛЕНИЯ:

- Нажмите кнопку блокировки команд на 1 секунду

ФУНКЦИЯ БЛОКИРОВКИ ОТ ДЕТЕЙ:

деактивирует работу всех клавиш

- ВАЖНО: Выполняйте всю процедуру в течение 10 секунд

- Нажмите на кнопку варочной зоны на 3 секунды - Отпустите кнопку и проведите пальцем вправо по переключателю уровня мощности от 0 до 9

0123456789

- Дисплей варочной зоны показывает активацию функции

Чтобы отключить функцию БЛОКИРОВКИ ОТ ДЕТЕЙ:

- ВАЖНО:Выполняйте всю процедуру в течение 10 секунд

- Нажмите на кнопку варочной зоны на 3 секунды - Отпустите кнопку и сдвиньте палец влево на переключателе уровня мощности с 9 на 0

ФУНКЦИЯ ТАЙМЕРА

позволяет установить время, по истечении которого раздастся звуковой сигнал.

- Нажмите кнопку Таймера

- Область Таймера активируется: - Нажимайте кнопки и для установки таймера.

+ + - - - - - - ⑫23 ○ ○ + - -

Область 1: часы

Область 2: десятки минут

Область 3: минуты

Максимальное настраиваемое время: 9 часов 59 минут

-Через 10 секунд таймер начнет обратный отсчет.
- По окончании отсчета прозвучит звуковой сигнал.
- Нажмите любую кнопку, чтобы отключить звуковой сигнал.

ФУНКЦИЯ ТАЙМЕРА ВАРОЧНОЙ ЗОНЫ:

позволяет отключить варочную зону по истечении заданного времени

-Нажмите на кнопку варочной зоны, которую необходимо установить.

Загорается правая нижняя точка

- Нажмите на область Таймера.

- Активируется зона таймера: символ над варочной зоной.

- Premere sui tasti + и для установки таймера.

+ + - - - - ⑫23 + + - - -

Область 1: часы

Область 2: десятки минут

Область 3: минуты

Максимальное настраиваемое время: 9 часов 59 минут

• Через 5 секунд таймер начнет обратный отсчет.
• По окончании обратного отсчета соответствующая варочная зона будет выключена и прозвучит звуковой сигнал.
• Нажмите любую кнопку, чтобы отключить звуковой сигнал.

ФУНКЦИЯ АВТОМАТИЧЕСКОГО НАГРЕВА:

устанавливает максимальную мощность на заданное время и возвращается к предыдущему уровню мощности.

-Нажмите на кнопку варочной зоны, которую необходимо установить.

Загорается правая нижняя точка

- Проведите пальцем вправо по селектору уровня мощности и остановитесь на нужном уровне. Функция может быть активирована только для уровней с 1 по 8.

- Нажмите и удерживайте выбранный уровень в течение 3 секунд 3 sec

Это также будет уровень, к которому варочная зона вернется по окончании заданного времени, в течение которого варочная зона будет работать на максимальной мощности.

- Дисплей варочной зоны показывает активацию функции

Таблица продолжительности функций:

Уровень мощности	Время функции автоматического нагрева (секунды)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 210
9 Функция недоступна
Р Функция недоступна

- По истечении времени функция отключается и варочная зона возвращается к ранее установленному уровню мощности.

Чтобы отключить функцию АВТОМАТИЧЕСКОГО НАГРЕВА:

1 - Дождитесь окончания времени выполнения функции или

2 - Нажмите кнопку варочной зоны на 3 секунды
- функция завершается, и варочная зона возвращается к ранее установленному уровню мощности. или
3- Если установлен более низкий уровень мощности, чем перед началом работы функции автоматического нагрева, функция отключается.

ФУНКЦИЯ ОТЗЫВА:

позволяет восстановить настройки приготовления до непреднамеренного отключения варочной панели.

- Выполните следующие действия в течение 6 секунд после непреднамеренного отключения

- Включите варочную панель ⏻

- Кнопка паузы мигает

- Нажмите кнопку паузы

Функция RECALL восстанавливает настройки работы варочных зон, функций таймера и быстрого нагрева. Другие функции не будут восстановлены.

УСТРОЙСТВА БЕЗОПАСНОСТИ ВАРОЧНОЙ ПА

Защитное отключение

В случае, если одной из зон нагрева превышается время включения при максимальной мощности, она автоматически отключается и загорается индикатор остаточного тепла.

Для повторного включения данной зоны нагрева прикоснитесь к соответствующим клавишам.

Уровень мощности 1 2	3 4 5	6 7 8	9 P
Макс.времявключе-ния, ч	6 6 5	5 4 1	,5 1,5	1,5 1,5	5 min

Варочная панель автоматически отключается, если одна или некоторые клавиши перекрываются в течение больше 10 секунд.

Для приведения прибора в нормальное рабочее состояние:

• удалите предметы, находящиеся на сенсорные переключатели.
• чистите зону сенсорных переключателей.
• включите варочную панель и желаемую зону нагрева.

Устройство защиты от перегрева

Устройство исключает перегрев элементов варочной панели путем уменьшения уровня используемой мощности в следующем порядке:

– Дезактивация функций интенсивного нагрева (booster, power booster), если они включены.

– Уменьшение заданного уровня мощности.

- Выключение зоны нагрева.

На дисплее зон нагрева высвечивается сообщение об ошибке "E2".

Зона нагрева может быть вновь включена после исчезновения сообщения об ошибке.

ОЧИСТКА И УХОД

Постоянный уход и техобслуживание гарантирует правильное функционирование и эффективность.

ВНИМАНИЕ!

Не используйте паровые машины для очистки панели.

Прежде чем производить очистку варочной панели, убедитесь, что она охладилась до температуры окружающей среды.

Всегда очищайте варочную панель после каждого использования специальным средством для чистки стеклокерамики, стараясь сразу же удалять остатки пищи и затвердевшие отложения.

Раствор воды, предпочтительно дистиллированной, и белого уксуса может быть полезен для удаления известковых пятен и размягчения затвердевших остатков перед их удалением с помощью соответствующего скребка.

Никогда не используйте спирт на варочной поверхности.

Не применяйте чистящие средства содержащие:

- коррозионные вещества (сода, кислоты, аммиак).

- абразивные вещества (порошки или пасты).

Не используйте острый или абразивный инструмент.

После очистки протирайте поверхность прибора мягкой тканью.

Чтобы не поцарапать сковороду, не тащите ее по варочной поверхности, а приподнимите.

Не мыть крылья в посудомоечной машине.

ПОЛЕЗНЫЕ СОВЕТЫ ПО УХОДУ

Желательно очищать плиту регулярно, лучше всего - после каждого приготовления пищи. Старайтесь при этом не пользоваться царалающими губками или абразивными очишающими средствами. Для очищения стеклокерамической поверхности также непригодны такие сильные очищающие средства как аэрозоль для чистки духовки, пятновыводитель, средства для чистки ванны или универсальные чистящие средства.

Один раз не уследить ...

Не допускайте контакта горячей плиты с пластиком варочную, алюминиевая фольга, алюминиевая фольга, сахар или

сахаросодержащие продукты. Пожалуйста, как можно скорее удалите загрязнение с горячей

конфорки с помощью чистящего скребка. Если эти предметы начнут плавиться, они могут

повредить стеклокерамическую поверхность. Поэтому нанесите на неё специальное чистящее

средство перед приготовлением продуктов, содержащих большое количество сахара.

Блестящие результаты всего в три простых приема:

Для основательного очищения поверхности сначала удалите сильные загрязнения и остатки пищи подходящим чистящим скребком.

Затем нанесите несколько капель подходящей чистящей жидкости на остывшую варочную поверхность и разотрите их бумажным полотенцем или чистой тряпкой.

В заключение протрите варочную поверхность влажной салфеткой и вытрите насухо. Готово!

Как определить правильный скребок для чистки стеклокерамики?

- Скребок изготовлен из металла (не плавится и не горит)

• Скребок снабжен предохранителем, которым легко пользоваться

• Лезвие ровное и надежно зафиксировано в корпусе, не сдвигается

• Лезвие чистое, без следов повреждения или ржавчины

• В идеале наличие сертификата качества (например, знак качества TÜV)

- Наличие руководства пользователя и указаний по технике безопасности

ОЧИСТКА ВНУТРЕННИХ ПОВЕРХНОСТЕЙ

Запрещается чистить электрические компоненты или части двигателя внутри вытяжки с использованием жидкостей или растворителей.

Очистка внутренних металлических частей описана в предыдущем параграфе.

МЕТАЛЛИЧЕСКИЕ ЖИРОУЛАВЛИВАЮЩИЕ ФИЛЬТРЫ

Рекомендуется часто мыть металлические фильтры (F) (не менее раза в месяц) замачивая их приблизительно в течение 1 часа в очень горячей воде со средством для мытья посуды, стараясь не сгибать фильтры.

Не использовать коррозионные, кислотные или щелочные моющие средства.

Тщательно ополоснуть и дождаться, пока они полностью высохнут, прежде чем устанавливать их на место.

Разрешается мыть фильтры в посудомоечной машине, но это может привести к потемнению материала фильтров. Чтобы уменьшить эти последствия, использовать моечные программы с низкой температурой (максимум 60°C)

без использования моющих средств.

Извлечение и установка металлических жироулавливающих фильтров описана в инструкциях по установке.

ФИЛЬТРЫ С УГЛЁМ И ЦЕОЛИТОМ

Для определения срока службы и регенерации фильтров обратитесь к специальным инструкциям, прилагаемым к их упаковке.

Перед установкой фильтра дождитесь, пока он остынет.

ЛОТОК ДЛЯ СБОРА ЖИРА

Рекомендуется очищать лоток каждые 1 месяц.

Не использовать коррозионные, кислотные или щелочные моющие средства.

Для более тщательной очистки следует достать лоток для сбора масла (см. изображение) и вымыть его горячей водой со средством для мытья посуды. Тщательно ополоснуть и дождаться, пока он полностью высохнет, прежде чем устанавливать их на место.

Не мыть лоток для сбора жира в посудомоечной машине.

ПРОБЛЕМЫ И СПОСОБЫ ИХ РЕШЕНИЯ ВТУЛКА

Варочная панель или зоны нагрева не включаются:

• Варочная панель не подключена к электрической сети.
• Перегорел предохранитель.
- Клавиша блокировки команд нажата.
- Наличие воды или грязи на поверхности клавиш.
- Посторонний предмет на клавишах.

Появление символа

• Отсутствие посуды в зоне нагрева.
• Материал посуды не подходит для индукционной панели.
• Маленький диаметр дна посуды по отношению к зоне нагрева.

Появление символа [E]:

• Отключите и вновь подключите варочную панель.
• Обратитесь в Центр Сервисного обслуживания.
  Одна из зон нагрева или вся панель выключаются:
• Активирована система защиты от перегрева;
  • Варочная панель или одна из зон нагрева находились слишком долго в включенном состоянии;
• одна или некоторые клавиши чем-то прикрыты;
• пустая посуда и перегрев дна.

Вентилятор продолжает работать после выключения панелит:

• Это нормально: вентилятор защищает электронный блок управления прибора от высоких температур.
  • Вентилятор остановится автоматически.

КОДЫ ОШИБОК ВАРОЧНОЙ ПАНЕЛИ

В случае ошибки устройство отображает коды ошибок, помогающие установить причину неисправности.

На дисплее варочной зоны отображается код ошибки, чередующийся с символом "E" и другими символами и цифрами.

Код ошибки	Описание Возможные причины	Способ устранения
+ 0 + 3	Непрерывная активация кнопки	Металлические предметы на кнопочной панели- вода на кнопочной панели
+ 2 + 1	Внутренняя температура выше 85^	вентиляционные зоны закрыты или недостаточны
+ 3 + 1	Неправильная конфигурация	- ошибка конфигурации
+ 4 + 2	Слишком высокое или низкое напряжение питания	Перегрузка питания из-за атмосферных разрядов, сбоя в электрической системе или неправильного подключения к электросети
+ 4 + 7	Отсутствие связи между кнопочной панелью и модулями индукторов	- Поврежден или отсоединен кабель связи- Поврежден модуль индуктора
+ 2 + 0 + 2 + 2 + 3 + 5 + 3 + 6	Внутренняя ошибка кнопочной панели
+ 2	В варочной зоне были превышены предельные значения температуры	- Пустая кастрюля- неподходящий тип кастрюли- кастрюля или стекло слишком горячие
+ 3	Неподходящая кастрюля	- В кастрюле мало ферритного материала- Кастрюля создала ошибку в модуле индуктора- Неисправность индуктора
+ 4	Неправильная конфигурация	- ошибка конфигурации индуктора

E+5	Отсутствие связи между кнопочной панелью и генератором	- Кабель LIN неисправен или отсоединен- Неправильное подключение к электрической сети- Внутренняя неисправность- Ошибка конфигурации	- Обратитесь в службу технической поддержки- Проверьте подключение к электрическим клеммам- Обратитесь в службу технической поддержки- Обратитесь в службу технической поддержки
E+6	Неправильный источник питания	- Напряжение питания вне рабочего диапазона- Неправильная частота напряжения питания- Неисправность индуктора	- Проверьте правильность напряжения питания: напряжение и частоту.- Обратитесь в службу технической поддержки
E+7	Неисправность внутреннего индуктора		- Обратитесь в службу технической поддержки
E+8	Не работает вентилятор охлаждения	- Грязный вентилятор- Неисправность вентилятора	- Очистите вентиляционные отверстия- Обратитесь в службу технической поддержки
E+9	Неисправный датчик температуры индуктора	- Неисправный датчик температуры индуктора	- Обратитесь в службу технической поддержки
E+A	Неисправность внутреннего индуктора		- Обратитесь в службу технической поддержки
E+H	Температурный зонд индуктора имеет фиксированное значение	- слишком горячее стекло- неисправный датчик	- Охладите стекло- Обратитесь в службу технической поддержки

Примечание:

Не все неисправности могут быть обнаружены системой автоматически, например, в случае нисправности питания пользовательского интерфейса.

УТИЛИЗАЦИЯ ПО ОКОНЧАНИИ СРОКА СЛУЖБЫ

Приведенный на приборе знак перечеркнутого мусорного бака означает, что он принадлежит категории RAEE, то есть "Отходы электронного и электрического оборудования", поэтому его нель-

зя выбрасывать вместе с недифференцированными отходами (то есть вместе с "бытовыми отходами"), а необходимо сдавать отдельно, чтобы можно было осуществить операции, необходимые для его переработки, или специальную обработку в целях безопасной утилизации возможных вредных для окружающей среды материалов и извлечения сырья, которое можно повторно использовать. Правильная утилизация этого изделия поможет сбережечь ценные ресурсы и избежать потенциального отрицательного воздействия на здоровье человека и окружающую среду, что может произойти в результате неправильной утилизации. Просим вас обратиться к местным властям за более подробной информацией о ближайшем пункте приема на утилизацию. В соответствии с государственным законодательством возможны санкции в случае неправильной утилизации этих отходов.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ В СТРАНАХ ЕВРОПЕЙСКОГО СОЮЗА. Директива Европейского Союза об электронных и электрических приборах (RAEE) в каждой из стран принята по разному, поэтому при желании утилизировать настоящий прибор советуем обратиться к местным властям или дистрибьютору за информацией о правильной утилизации.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ В СТРАНАХ ЗА ПРЕДЕЛАМИ ЕВРО- ПЕЙСКОГО СОЮЗА.

Знак перечеркнутого мусорного бака действителен только в странах Европейского Союза. При желании утилизировать настоящий прибор в других странах, советуем обратиться к местным властям или дистрибьютору за информацией о правильной утилизации.

ВНИМАНИЕ!

Изготовитель оставляет за собой право вносить изменения в прибор в любой момент без предварительного предупреждения. Печать, перевод и воспроизведение, в том числе частичное, настоящего руководства, возможны только после получения предварительного разрешения изготовителя.

Техническая информация, графические изображения и спецификации, приведенные в настоящем руководстве, являются ориентировочными и не подлежат разглашению.

Руководство составлено на итальянском языке, изготовитель не несет ответственности за возможные опечатки или ошибки перевода.
