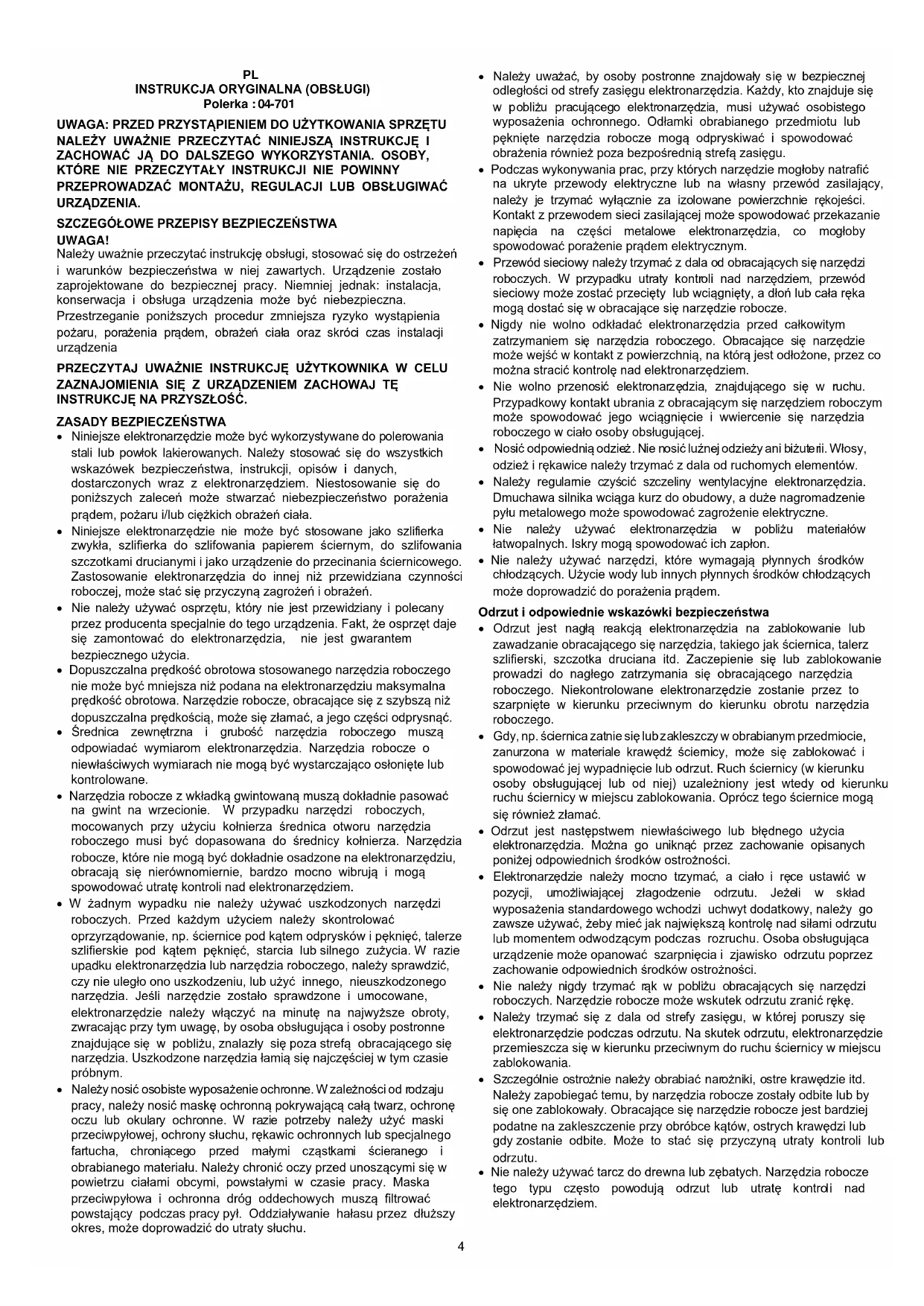

INSTRUKCJA OBSŁUGI 04701 NEO tools

UWAGA! Należy uważnie przeczytać instrukcję obsługi, stosować się do ostrzeżeń i warunków bezpieczeństwa w niej zawartych. Urządzenie zostało zaprojektowane do bezpiecznej pracy. Niemniej jednak: instalacja, konserwacja i obsługa urządzenia może być niebezpieczna. Przestrzeganie poniższych procedur zmniejsza ryzyko wystąpienia pożaru, porażenia prądem, obrażeń ciała oraz skróci czas instalacji urządzenia PRZECZYTAJ UWAŻNIE INSTRUKCJĘ UŻYTKOWNIKA W CELU ZAZNAJOMIENIA SIĘ Z URZĄDZENIEM ZACHOWAJ TĘ INSTRUKCJĘ NA PRZYSZŁOŚĆ.

ZASADY BEZPIECZEŃSTWA

• Niniejsze elektronarzędzie może być wykorzystywane do polerowania stali lub powłok lakierowanych. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.

• Niniejsze elektronarzędzie nie może być stosowane jako szlifierka zwykła, szlifierka do szlifowania papierem ściernym, do szlifowania szczotkami drucianymi i jako urządzenie do przecinania ściernicowego. Zastosowanie elektronarzędzia do innej niż przewidziana czynności roboczej, może stać się przyczyną zagrożeń i obrażeń.

• Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarantem bezpiecznego użycia.

• Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające się z szybszą niż dopuszczalna prędkością, może się złamać, a jego części odprysnąć.

• Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane.

• Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem.

• W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie zostało sprawdzone i umocowane, elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym czasie próbnym.

• Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres, może doprowadzić do utraty słuchu.

• Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu.

• Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

• Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze.

• Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektronarzędziem.

• Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej.

• Nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice należy trzymać z dala od ruchomych elementów.

• Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.

• Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.

• Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem. Odrzut i odpowiednie wskazówki bezpieczeństwa

• Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zawadzanie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie się lub zablokowanie prowadzi do nagłego zatrzymania się obracającego narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego.

• Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy, może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać.

• Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.

• Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwodzącym podczas rozruchu. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności.

• Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę.

• Należy trzymać się z dala od strefy zasięgu, w której poruszy się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania.

• Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu.

• Nie należy używać tarcz do drewna lub zębatych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.5 Szczególne wskazówki bezpieczeństwa dla polerowania

• Nie dopuszczaj do swobodnego obracania się luźnej części futra polerskiego lub jego sznurów mocujących. Zablokuj lub przycinaj luźne sznurki mocujące. Luźne i obracające się sznurki mocujące mogą zaplątać palce lub zaczepić o obrabiany przedmiot.

• Dodatkowe wskazówki dotyczące bezpieczeństwa

• W narzędziach przystosowanych do mocowania ściernic z otworem gwintowym, sprawdzić czy długość gwintu ściernicy jest odpowiednia do długości gwintu wrzeciona.

• Należy zabezpieczać obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

• Nie należy dotykać tarcz tnących i szlifierskich, zanim nie ostygną.

• W przypadku użycia kołnierza szybkomocującego należy się upewnić czy kołnierz wewnętrzny osadzony na wrzecionie jest wyposażony w gumowy pierścień typu o-ring i czy ten pierścień nie jest uszkodzony. Należy również zadbać, aby powierzchnie kołnierza zewnętrznego oraz kołnierza wewnętrznego były czyste.

• Kołnierz szybkomocujący stosować wyłącznie z tarczami ściernymi i tnącymi. Stosować wyłącznie nieuszkodzone i prawidłowo działające kołnierze.

• W przypadku wystąpienia chwilowego zaniku napięcia w sieci lub po wyjęciu wtyczki z gniazda zasilającego z włącznikiem w pozycji „włączony”, przed ponownym uruchomieniem należy odblokować włącznik i ustawić go w pozycji wyłączonej. UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

• Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

PIKTOGRAMY I OSTRZEŻENIA

Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych! Stosuj środki ochrony osobistej: ochrona słuchu, oczu oraz dróg oddechowych Stosuj środki ochrony osobistej: ochrona dłoni Stosuj środki ochrony osobistej: kombinezon ochronny Chroń przed deszczem Odłącz od zasilania przed naprawą, konserwacją Chronić przed dziećmi Druga klasa ochronności Nie wyrzucać z odpadami domowymi Podlega recyklingowi

OPIS ELEMENTÓW GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji. Oznaczenie Opis

Przycisk blokady wrzeciona

Przycisk blokady pracy ciągłej

• Mogą wystąpić różnice między grafiką a rzeczywistym produktem

BUDOWA I ZASTOSOWANIE

Polerka jest ręcznym elektronarzędziem napędzanym za pomocą jednofazowego silnika komutatorowego. Urządzenie przeznaczone jest do szlifowania i polerowania na sucho głównie powierzchni pokrytych lakierem wyrobów drewnianych, metalowych lub z tworzyw sztucznych. Regulacja prędkości obrotowej pozwala na optymalne parametry pracy w zależności od zastosowanych akcesoriów polersko-szlifierskich. Obszary jej użytkowania to wykonawstwo prac renowacyjnych i wykończeniowych związanych z polerowaniem powierzchni szczególnie w branży motoryzacyjnej, czy stolarskiej. Urządzenie przeznaczone jest wyłącznie do pracy na sucho. Nie stosować z urządzeniem tarcz korundowych. Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

Użytkowanie polerki Podczas stosowania wosków i past należy postępować zgodnie z instrukcjami producenta produktu do pielęgnacji. Należy zawsze upewnić się, że wszystkie nasadki polerskie są wolne od zanieczyszczeń. Podczas pracy tarcza polerska musi zawsze leżeć płasko na lakierowanej powierzchni. Narożniki i krawędzie należy polerować ręcznie, ponieważ w przypadku osób niedoświadczonych istnieje ryzyko starcia lub odpryśnięcia lakieru. Rozprowadź środek do pielęgnacji lakieru równomiernie na tarczy polerskiej, a nie bezpośrednio na polerowanej powierzchni. Należy rozpocząć pracę od niskiej prędkości obrotowej! Polerkę należy włączać i wyłączać tylko wtedy, gdy tarcza styka się z polerowaną powierzchnią. UWAGA! Jeśli stosujesz przedłużacz to przełóż go przez ramię i pracuj najpierw na równych i dużych powierzchniach, takich jak pokrywa silnika, pokrywa bagażnika i dach. Pracuj wykonując równomierne ruchy. UWAGA! Pozwól polerce spoczywać swobodnie na polerowanej powierzchni, nie wywieraj nacisku! Pamiętaj że nakładka polerska musi być mocno i równomiernie połączona z tarczą polerską. W górnej części produktu znajduje się przycisk blokady wrzeciona rys. A2. Należy go naciskać tylko wtedy, gdy tarcza polerska nie obraca się! Przycisk blokady wału blokuje wrzeciono i jest pomocny w czasie wymiany narzędzia polerskiego. Włącznik/wyłącznik Aby uruchomić polerkę, naciśnij włącznik rys. A7. Aby ułatwić sobie pracę polerką została ona wyposażona w przycisk blokady pracy ciągłej rys. A6, który znajduje się na prawym boku uchwytu głównego. Po naciśnięciu przycisku podczas pracy nie trzeba już przytrzymywać przycisku włącznika. Aby zwolnić przycisk, wystarczy ponownie nacisnąć włącznik. Regulacja obrotów Produkt jest wyposażony w elektroniczny układ sterujący, który utrzymuje wymaganą prędkość obrotową, w sytuacji zmiany nacisku polerki na powierzchnię. Prędkość obrotową można ustawić za pomocą pokrętła rys. A4 znajdującego się górnej części urządzenia. Aby osiągnąć maksymalną wydajność, należy obracać pokrętło w prawo. Obrót w lewo zmniejsza obroty. POLEROWANIE W zależności od rodzaju wykonywanej pracy do polerowania należy używać odpowiednich nakładek i tarcz polerskich np. z gąbką lub pianką, filcowych, tekstylnych, wielowarstwowych płóciennych itp.

• Należy używać tylko czystych gąbek i nakładek polerskich.

• Odpowiednio dobrać twardość gąbki polerskiej lub inne akcesorium do zaleceń producenta stosowanej pasty polerskiej lub stosowanych środków do pielęgnacji lakieru.

• Cała powierzchnia tarczy polerskiej powinna spoczywać na powierzchni elementu polerowanego.

• Polerowanie należy przeprowadzić na zimnym lakierze.

• Rozprowadzić pastę polerską po powierzchni gąbki polerskiej (nie należy dopuścić do bezpośredniego kontaktu środka polerującego z powierzchnią polerowaną).

• Jedynie wosk nakładamy na całą powierzchnię, ponieważ musi on wyschnąć przed polerowaniem.

• Polerkę należy włączać i wyłączać tylko podczas kontaktu tarczy polerskiej z powierzchnią polerowaną.

• Przemieszczać równomiernie polerkę po powierzchni nie wywierając na nią nacisku (sam ciężar polerki jest zazwyczaj wystarczający do uzyskania zamierzonego efektu).

• Nie należy pracować polerką w jednym miejscu bez jej przemieszczania po powierzchni aby nie doprowadzić do przegrzania lakieru.

• Kończąc polerowanie należy zmniejszyć nacisk na polerkę.

• Pozostałości po każdym preparacie do pielęgnacji lakieru należy usunąć odpowiednią ścierką. UWAGA! Podczas używania wosku lub innych środków do pielęgnacji należy przestrzegać wskazówek ich producentów. Nadmierne użycie6 wosku lub pasty polerskiej może spowodować zsunięcie się nakładki polerskiej z tarczy szlifiersko - polerskiej.

KONSERWACJA I PRZECHOWYWANIE

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

• Elektronarzędzie należy zawsze utrzymywać w czystości.

• Do czyszczenia nie należy stosować wody lub innych cieczy.

• Urządzenie należy czyścić za pomocą suchego kawałka

• W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.

• Do mycia nakładki polerskiej i gąbek polerskich należy używać tylko wody lub wody z delikatnym mydłem.

• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci. ZAWARTOŚĆ ZESTAWU:

• Uchwyt dodatkowy 1szt.

• Dokumentacja techniczna 3szt. Dane znamionowe Napięcie zasilania 230V Częstotliwość zasilania 50Hz Moc znamionowa 900W Klasa ochronności

Stopień ochrony IP IPX0 Zakres prędkości obrotowej na biegu jałowym 600-3000 min-1 Maksymalna średnica tarczy polerskiej 150 mm Średnica pada 150 mm Rozmiar wrzeciona M14 Masa (bez akcesoriów) 2,15 kg Masa (z akcesoriami) 2,48 kg Rok produkcji

04-701oznacza zarówno typ oraz określenie maszyny DANE DOTYCZĄCE HAŁASU I DRGAŃ Poziom ciśnienia akustycznego LpA= 87,47dB (A) K= 3dB(A) Zmierzony poziom mocy akustycznej LwA= 95,47dB (A) K= 3dB(A) Wartość przyśpieszeń drgań (rękojeść główna) ah=9,318 m/s² K= 1,5 m/s² Wartość przyśpieszeń drgań (rękojeść dodatkowa) ah=9,267 m/s² K= 1,5 m/s² Informacje na temat hałasu i wibracji Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej LWA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań ah (gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej LWA oraz wartość przyśpieszeń drgań ah zostały zmierzone zgodnie z EN 62841- 1:2015+A11. Podany poziom drgań ah może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy. Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa. W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy. OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej. Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail] Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl Deklaracja zgodności WE Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa Wyrób: Polerka Model: 04-701 Nazwa handlowa: NEO TOOLS Numer seryjny: 00001 ÷ 99999 Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. Opisany wyżej wyrób jest zgodny z następującymi dokumentami: Dyrektywa Maszynowa 2006/42/WE Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm: EN 62841-1:2015+A11; EN IEC 62841-2-3:2021+A11; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1; EN 61000-3-3:2013+A1+A2; EN IEC 63000:2018 Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu: Grupa Topex Sp. Z o.o. Sp.k. Ul. Pograniczna 2/4 02-285 Warszawa Paweł Kowalski Pełnomocnik ds. jakości firmy GRUPA TOPEX Warszawa, 2023-08-21
