IAN 68863 - Panel wanny MIOMARE - Bezpłatna instrukcja obsługi

Typ produktu	Składana przegroda do wanny, 3 skrzydła
Marka	Miomare
Model	IAN 68863
Wymiary (otwarty)	Wys. 1400 x Szer. 1270 x Gł. 30 mm
Wymiary (zamknięty)	Wys. 1400 x Szer. 450 x Gł. 72 mm
Waga	7080 g
Materiał ramy	Aluminium
Materiał szyb	Plastik (szkło syntetyczne)
Grubość szyb	2 mm
Liczba skrzydeł	3
Rodzaj montażu	Montaż ścienny
Zastosowanie	Wewnątrz, prywatna łazienka
Gwarancja	2 lata
Zalecane czyszczenie	Miękka ściereczka, pH neutralne, bez środków ściernych
Zawartość zestawu	Składana przegroda, 3 górne listwy uszczelniające, 3 dolne, 3 śruby ze stali nierdzewnej, 3 kołki ∅ 8 mm, klucz imbusowy
Akcesoria montażowe	Aluminiowy profil łącznika ściennego
Zgodność	EN 14428
Zasilanie	Brak (produkt nieelektryczny)

Często zadawane pytania - IAN 68863 MIOMARE

Jak zainstalować przegrodę do wanny?

Postępuj zgodnie z dostarczoną instrukcją montażu. Wywierć trzy otwory ∅ 8 mm w ścianie, włóż kołki, przymocuj profil łącznika ściennego za pomocą śrub, następnie załóż listwy uszczelniające i umieść przegrodę w profilu. Wyreguluj i dokręć śruby. Nierówności wyrównaj silikonem.

Jakie są dokładne wymiary przegrody?

Otwarta: wysokość 1400 mm, szerokość 1270 mm, głębokość 30 mm. Zamknięta: wysokość 1400 mm, szerokość 450 mm, głębokość 72 mm.

Czy mogę używać agresywnych środków czyszczących?

Nie. Używaj tylko miękkiej ściereczki i środków czyszczących o neutralnym pH. Unikaj wybielaczy, agresywnych, ściernych, rozpuszczalników, acetonu lub chloru.

Jaka jest gwarancja?

Gwarancja wynosi 2 lata od daty zakupu. Obejmuje wady materiałowe i produkcyjne. Zachowaj paragon.

Czy przegrodę można naprawić?

Wszelkie naprawy zlecaj wykwalifikowanemu personelowi autoryzowanemu. Nieautoryzowane modyfikacje unieważniają gwarancję.

Jak rozkładać i składać przegrodę?

Rozłóż ją całkowicie, aby opierała się równolegle do krawędzi wanny. Złóż ją przy ścianie, krawędź do krawędzi.

Jaki rodzaj silikonu użyć do uszczelnienia?

Użyj silikonu do pomieszczeń wilgotnych (ok. 80 g). Przestrzegaj czasu schnięcia podanego przez producenta.

Czy mogę zamontować przegrodę samodzielnie?

Zaleca się montaż we dwie osoby. Ściśle przestrzegaj instrukcji bezpieczeństwa. Noś rękawice ochronne.

Co zrobić, jeśli listwy uszczelniające nie są dobrze dopasowane?

Upewnij się, że są dobrze osadzone w rowkach. Powinny być proste przy zawiasach. W razie potrzeby wyreguluj je.

Jak dbać o przegrodę na co dzień?

Po każdym prysznicu spłucz czystą wodą i usuń krople gumową ściągaczką. Czyść miękką ściereczką i środkiem czyszczącym o neutralnym pH.

INSTRUKCJA OBSŁUGI IAN 68863 MIOMARE

Parawan nawannowy - składany

Montaż i bezpieczeństwo

PL Montaż i bezpieczeństwo ......Strona 35

Opis wyrobu i użytkowania zgodnie z przeznaczeniem ...... strona 36

Zawartość dostawy ...... strona 36

Elementy ...... strona 36

Dane techniczne...... strona 36

Bezpieczeństwo

Zalecenia dot. bezpieczeństwa ...... strona 36

Niebezpieczeństwo! ...... strona 36

Uwaga! ...... strona 37

Montaż

Do montażu są potrzebne następujące narzędzia ...... strona 37

Użytkowanie

Otwarcie ...... strona 38

Zamknięcie ...... strona 38

Czyszczenie i konserwacja

strona 38

Likwidacja

strona 38

Gwarancja / Serwis

Gwarancja ...... strona 39

Serwis ...... strona 39

Deklaracja zgodności ...... strona 39

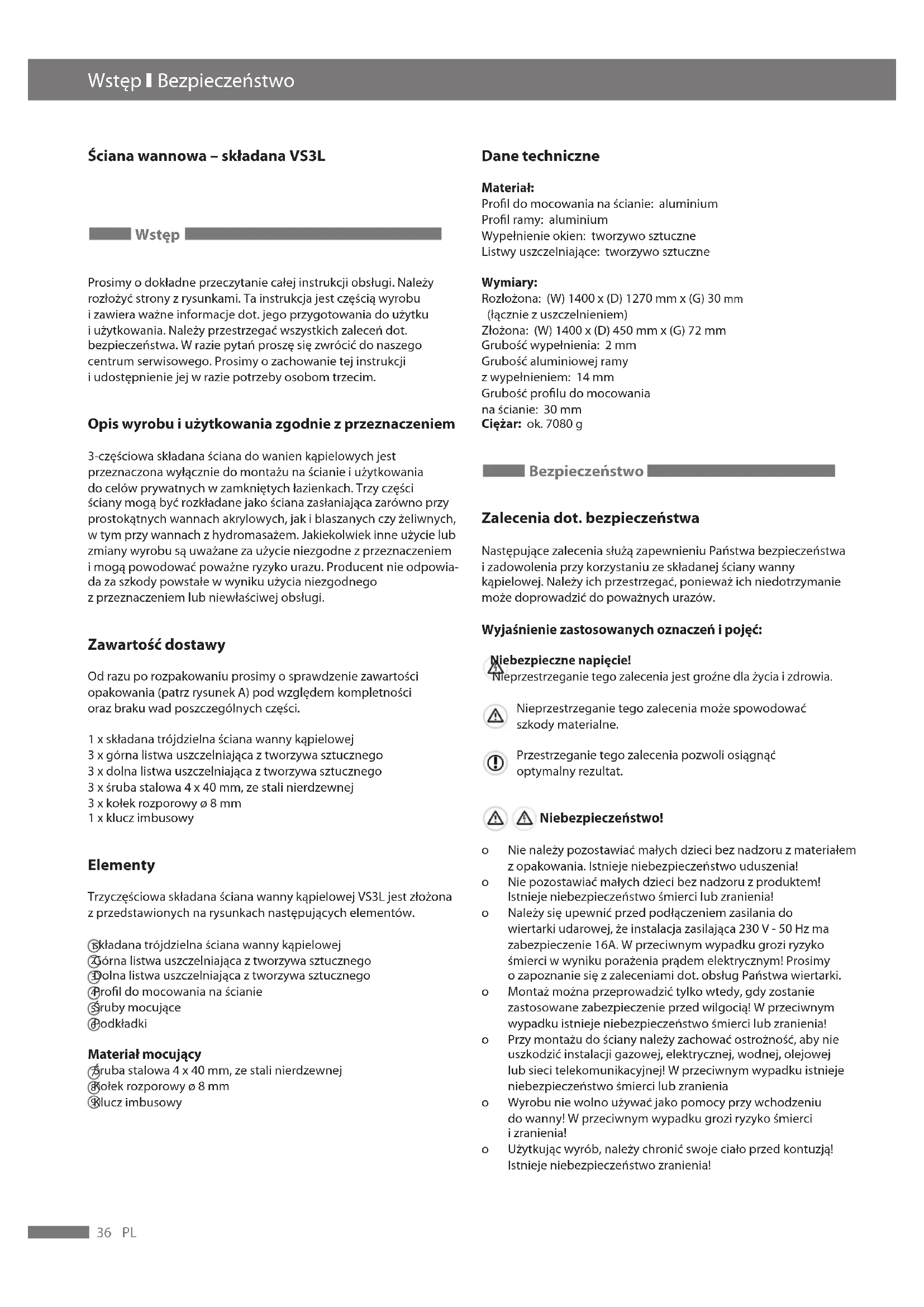

Ściana wannowa – składana VS3L

Wstep

Prosimy o dokładne przeczytanie całej instrukcji obsługi. Należy rozłożyć strony z rysunkami. Ta instrukcja jest częścią wyrobu i zawiera ważne informacje dot. jego przygotowania do użytku i użytkowania. Należy przestrzegać wszystkich zaleceń dot. bezpieczeństwa. W razie pytań proszę się zwrócić do naszego centrum serwisowego. Prosimy o zachowanie tej instrukcji i udostępnienie jej w razie potrzeby osobom trzecim.

Opis wyrobu i użytkowania zgodnie z przeznaczeniem

3-częściowa składana ściana do wanien kąpielowych jest przeznaczona wyłącznie do montażu na ścianie i użytkowania do celów prywatnych w zamkniętych łazienkach. Trzy części ściany mogą być rozkładane jako ściana zasłaniająca zarówno przy prostokątnych wannach akrylowych, jak i blaszanych czy żeliwnych, w tym przy wannach z hydromasażem. Jakiekolwiek inne użycie lub zmiany wyrobu są uważane za użycie niezgodne z przeznaczeniem i mogą powodować poważne ryzyko urazu. Producent nie odpowia-da za szkody powstałe w wyniku użycia niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Zawartość dostawy

Od razu po rozpakowaniu prosimy o sprawdzenie zawartości opakowania (patrz rysunek A) pod względem kompletności oraz braku wad poszczególnych części.

1 x składana trójdzielna ściana wanny kąpielowej
3 x górna listwa uszczelniająca z tworzywa sztucznego
3 x dolna listwa uszczelniająca z tworzywa sztucznego
3 x śruba stalowa 4 x 40 mm, ze stali nierdzewnej
3 x kołek rozporowy ∅ 8 mm
1 x klucz imbusowy

Elementy

Trzyczęściowa składana ściana wanny kąpielowej VS3L jest złożona z przedstawionych na rysunkach następujących elementów.

①składana trójdzielna ściana wanny kąpielowej
Górna listwa uszczelniająca z tworzywa sztucznego
① Dolna listwa uszczelniająca z tworzywa sztucznego
④ Profil do mocowania na ścianie
Śruby mocujące
Podkładki

Material mocujący

Śruba stalowa 4 x 40 mm, ze stali nierdzewnej
©Kolek rozporowy ∅ 8 mm
©klucz imbusowy

Dane techniczne

Material:

Profil do mocowania na ścianie: aluminium

Profil ramy: aluminium

Wypełnienie okien: tworzywo sztuczne

Listwy uszczelniające: tworzywo sztuczne

Wymiary:

Rozłożona: (W) 1400 x (D) 1270 mm x (G) 30 mm

(łącznie z uszczelnieniem)

Złożona: (W) 1400 x (D) 450 mm x (G) 72 mm

Grubość wypełnienia: 2 mm

Grubość aluminiowej ramy

z wypełnieniem: 14 mm

Grubość profilu do mocowania

na ścianie: 30 mm

Cieżar: ok. 7080 g

Bezpieczeństwo

Zalecenia dot. bezpieczeństwa

Następujące zalecenia służą zapewnieniu Państwa bezpieczeństwa i zadowolenia przy korzystaniu ze składanej ściany wanny kąpielowej. Należy ich przestrzegać, ponieważ ich niedotrzymanie może doprowadzić do poważnych urazów.

Wyjaśnienie zastosowanych oznaczeń i pojęć:

Niebezpieczne napięcie!

Nieprzestrzeganie tego zalecenia jest grożne dla życia i zdrowia.

Nieprzestrzeganie tego zalecenia może spowodować szkody materialne.

Przestrzeganie tego zalecenia pozwoli osiągnąć optymalny rezultat.

Niebezpieczeństwo!

o Nie należy pozostawiać małych dzieci bez nadzoru z materiałem z opakowania. Istnieje niebezpieczeństwo uduszenia!
o Nie pozostawiać małych dzieci bez nadzoru z produktem! Istnieje niebezpieczeństwo śmierci lub zranienia!
o Należy się upewnić przed podłączeniem zasilania do wiertarki udarowej, że instalacja zasilająca 230 V - 50 Hz ma zabezpieczenie 16A. W przeciwnym wypadku grozi ryzyko śmierci w wyniku porażenia prądem elektrycznym! Prosimy o zapoznanie się z zaleceniami dot. obsług Państwa wiertarki.
o Montaż można przeprowadzić tylko wtedy, gdy zostanie zastosowane zabezpieczenie przed wilgocią! W przeciwnym wypadku istnieje niebezpieczeństwo śmierci lub zranienia!
o Przy montażu do ściany należy zachować ostrożność, aby nie uszkodzić instalacji gazowej, elektrycznej, wodnej, olejowej lub sieci telekomunikacyjnej! W przeciwnym wypadku istnieje niebezpieczeństwo śmierci lub zranienia
o Wyrobu nie wolno używać jako pomocy przy wchodzeniu do wanny! W przeciwnym wypadku grozi ryzyko śmierci i zranienia!
o Użytkując wyrób, należy chronić swoje ciało przed kontuzją! Istnieje niebezpieczeństwo zranienia!

Uwaga!

o Wyrób może być używany tylko z oryginalnie dostarczonymi częściami! W przeciwnym wypadku grozi to jego uszkodzeniem!
o Przed montażem i oddaniem do użytku należy skontrolować dostarczone elementy pod względem uszkodzeń i kompletności! W przeciwnym wypadku grozi to uszkodzeniem w wyniku niefachowego użycia!
o Przed oddaniem wyrobu do użytkowania należy sprawdzić, czy wszystkie części są zmontowane zgodnie z instrukcją użytkowania! W przeciwnym wypadku grozi to uszkodzeniem ścianki!
o Wyrobu nie można używać do odkładania na nim innych przedmiotów! W przeciwnym wypadku grozi to jego uszkodzeniem!
o Należy zapobiec uszkodzeniu płytek na ścianach przy wierceniu otworów montażowych!
o Należy zapobiec zmianie zabarwienia i uszkodzeniu składanej ściany do wanny kąpielowej! Nie wolno używać do czyszczenia żadnych środków odbarwiających, agresywnych środków czyszczących, środków, które mogą porysować powierzchnię, rozpuszczalników lub środków czyszczących, zawierających aceton i chlor.
o Wyrób może być naprawiany wyłącznie przez przeszkolonych pracowników posiadających odpowiednią autoryzację! W przeciwnym wypadku grozi to jego uszkodzeniem i utratą gwarancji!

Montaż

Przy montażu do ściany należy zachować ostrożność, aby nie uszkodzić instalacji gazowej, elektrycznej, wodnej, olejowej lub sieci telekomunikacyjnej! W przeciwnym wypadku istnieje niebezpieczeństwo śmierci lub zranienia!

Należy sprawdzić, czy Państwa umowa najmu dopuszcza montaż urządzeń w łazienice!

• Przy wannie należy zapewnić wolną przestrzeń roboczą.
• Zakryć obszary obok silikonowych wypełnień ochronną taśmą papierową.
• Oczyscić powierzchnie silikonowych wypełnień za pomocą mieszanki środka myjącego z wodą. W tym celu zanurzyć opuszek palca w mieszance i wyrównać silikon, czynność tę powtórzyć kilkukrotnie.

Trzy rozkładane elementy mogą być ustawione tak, że profil do montowania do ściany znajduje się z lewej lub z prawej strony. W tym celu należy obrócić składaną ścianę o 180°.

Do montażu są potrzebne następujące narzędzia

• Znakowacz
• Ołówek
• Metr
• Poziomnica

• Śrubokręt płaski
  • Wiertarka udarowa
  • Wiertło do kamienia o średnicy 8 mm
  • Silikon do stosowania w warunkach wilgotnych ok. 80 g
  • Mieszanka: środek do mycia rozpuszczony w ok. 100 ml wody
  • Papierowa taśma klejąca

• Rozpakować poszczególne elementy i sprawdzić części, czy są kompletne i bez uszkodzeń.

• Określić miejsce montażu składanej ściany.
• Upewnić się, że w rozkładaniu i składaniu ściany nie przeszkad zają żadne przeszkody takie, jak elementy instalacji, otwarte drzwi, pochyłości sufitu lub występy na ścianach.

Patrz rysunek B:

• Wyjąć całkowicie za pomocą klucza imbusowego trzy śruby mocujące ⑤ łącznie z trzema podkładkami ⑥ z mocującego ścianowego profilu ④.
• Oddzielić ścianowy profil mocujący od profilu ramowego zewnętrznego elementu składanej ściany.

Patrz rysunek C:

• Przytrzymać mocujący profil ścianowy razem z poziomnicą poziomo przy ścianie. Ścianowy profil mocujący znajduje się centralnie na brzegu wanny.
• Wyznaczyć za pomocą znakowacza (płytki) lub ołówka (fuga) 3 otwory do wywiercenia w ścianie.

Patrz rysunek D:

- Wywiercić 3 otwory do zamocowania składanej ściany wanny kąpielowej. W tym celu użyć wiertła do kamienia o średnicy 8 mm. Najpierw nawiercić otwory z niską liczbą obrotów

do ok. 5 mm głębokości, a następnie na większych obrotach do głębokości ok. 50 mm. Należy zwrócić uwagę, aby nie szkodzić materiału ścian.

- Teraz wsunąć 3 kołki rozporowe ⑧ w nawiercone otwory tak, aby były równo ze ścianą.

Patrz rysunek E:

Wkręcić ścianowy profil mocujący za pomocą 3 śrub mocujących ⑦ w kołki rozporowe.

Patrz rysunek F:

Następujące kroki robocze dotyczą montażu ściany składanej zarówno na lewą, jak i na prawą ścianę. Patrz też rys. A.

• Wziąć uszczelnienie z tworzywa sztucznego dla poszczególnych elementów składanej ściany wg danych w mm przestawionych na rysunku F.
• Włożyć trzy górne uszczelnienia z tworzywa sztucznego ② w rowek w górnej krawędzi trzech elementów składanej ściany.

Należy przy tym zwrócić uwagę, aby uszczelki z tworzywa sztucznego były wsunięte w rowek najpierw swoimi końcami.

• Należy zadbać o to, aby w miejscu przegubów (miejsca zakryte szarym plastikiem) uszczelnienia dokładnie przylegały do górnej, ew. dolnej krawędzi, poza rowkiem do wsuwania.
• Wsunąć następnie trzy dolne uszczelnienia z tworzywa sztucznego ③ dokładnie w rowek do wsuwania w dolnych krawędziach trzech elementów składanej ściany. Szerokie zagięte listwy odkupujące są skierowane do środka wanny.

Patrz rysunek G:

• Silikonem wyrównać nierówności między mocującym profilem ścianowym a brzegiem wanny.
• Nasadzić składaną ścianę całkowicie w profil zamocowany na ścianie. Zwrócić przy tym uwagę na prawidłowe połączenie – gładka strona elementu z tworzywa sztucznego i wypełnienia do wewnątrz, a nierówna na zewnątrz.
• Przełożyć trzy mocujące śruby ⑤ z trzema podkładkami ⑥ przez zewnętrzny element składanej ściany.

- Dokręcić lekko za pomocą klucza imbusowego trzy mocujące śruby w gwintach ścianowego profilu połączeniowego - nie dokręcać mocno.

Patrz rysunek H:

• Otworzyć składaną ścianę tak, aby cała była ustawiona wzdłuż krawędzi wanny.
• Wyrównać składaną ścianę tak, aby dolne uszczelnienie z tworzywa sztucznego dokładnie równolegle przylegało do brzegu wanny.
• Dokręcić za pomocą klucza imbusowego trzy śruby mocujące z trzema podkładkami w otworach zewnętrznego elementu.
• Należy zapewnić, aby składana ściana w rozłożonym stanie przylegała dokładnie równolegle do krawędzi wanny, a w złożonym stanie dokładnie równolegle przylegała do ściany.
• Dokładnie wyrównać składaną ścianę. W razie potrzeby poluzować w tym celu śruby mocujące, a po wyrównaniu ściany ponownie je dokręcić.

Patrz rysunek I:

Polecenie: Jeśli ściany są gładkie, wyrównywanie silikonem przerwy między profilem montowanym na ścianie a ścianą nie jest konieczne.

W celu wyrównania nierówności za pomocą silikonu należy postępować w sposób następujący:

- Wypełnić silikonem szpare między wewnętrzną a zewnętrzną stronę profilu do mocowania do ściany a ścianą na całej długości.

- Wypełnić silikonem szpary między profilem ramowym zewnętrznego elementu a profilem montowanym na ścianie do wysokości 100 mm.

Zanim będzie można używać składanej ściany wannowej, wypełnienia silikonowe muszą całkowicie zastygnąć. Dlatego należy przestrzegać zaleceń producenta silikonu dotyczących czasu jego zastygnięcia.

Użytkowanie

Składaną ścianę można użyć jako ochronę przed rozpryskiwaniem się wody przy braniu prysznica w wannie. W tym celu należy otworzyć lub zamknąć składaną ścianę od zewnątrz lub z wanny.

Otwarcie

- Otworzyć składaną ścianę całkowicie tak, aby przylegała równolegle do krawędzi wanny.

Zamknięcie

• Zamknąć składaną ścianę, składając ją na ścianę łazienki.

Czyszczenie i konserwacja

• Składana ściana wanny łazienkowej jest bezobstugowa.
• Po każdym użyciu (prysznicu) należy spłukać z rozłożonej ściany, wodą do wanny resztki środków do mycia.

• Usunąć z elementów z tworzywa sztucznego i wypełnień pozostałe krople wody za pomocą zwykłego gumowego zbieraka do szyb.

• Z profilu ścianowego i profilu ramowego składanej ściany usunąć pozostałe krople wody za pomocą miękkiej ściereczki.

• Zanieczyszczenia usunąć dokładnie za pomocą zwykłego środka czyszczącego o neutralnym pH.
• Należy zapobiec zmianie zabarwienia i uszkodzeniu składanej ściany do wanny kąpielowej! Nie wolno używać do czyszczenia żadnych środków odbarwiających, agresywnych środków czyszczących, środków, które mogą porysować powierzchnie, rozpuszczalników lub środków czyszczących zawierających aceton i chlor.
• Jeśli zajdzie konieczność zdemontowania ściany wannowej, należy ją przechowywać, czystą i suchą w temperaturze pokojowej w oryginalnym opakowaniu.

Likwidacja

Materiał opakowaniowy, którego Państwo nie potrzebują, należy zlikwidować jako odpady komunalne. Materiał opakowaniowy nadający się do recyklingu został wybrany pod względem nieszkodliwości dla środowiska i łatwości technicznej likwidacji.

Informacje o możliwości likwidacji zużytej składanej ściany wannowej można uzyskać w lokalnym urzędzie miasta lub gminy.

W ten sposób wypełnią Państwo postanowienia ustawowe oraz przyczynią się do ochrony środowiska!

Gwarancja / Serwis

Gwarancja

Wyrób ten jest objęty 2-letnią gwarancją liczoną od daty zakupu.

Wyrób został wyprodukowany przy zachowaniu maksymalnej staranności, a przed dostawą dokładnie skontrolowany.

Należy zachować dokument kasowy (paragon) jako potwierdzenie zakupu.

W razie naprawy gwarancyjnej prosimy uprzejmie o skontaktowanie się z centrum serwisowym w swoim kraju. Tylko w ten sposób można zapewnić bezpłatne przesłanie Państwa wyrobu.

Gwarancją są objęte wyłącznie wady materiału lub wady produkcyjne. Nie wolno używać wyrobu do innego celu niż jest on przeznaczony. Nie wolno samodzielnie w żaden sposób ingerować w konstrukcję wyrobu ani jej zmieniać - grozi to utratą gwarancji.

Gwarancja ta nie ogranicza Państwa praw ustawowych.

Serwis

W razie jakichkolwiek pytań prosimy o kontakt za pomocą e-maila z naszym centrum serwisowym. Tam otrzymają Państwo wszelkie niezbędne informacje dot. serwisu, a także np.

odesłania wyrobu itp.

E-mail: [e-mail]

Ravak a.s.

Obecnická 285

26181 Příbram 1, CZ

Deklaracja zgodności

Wyrób ten spełnia wymogi obowiązujących przepisów europejskich i narodowych. Zgodność została wykazana. Odpowiednie oświadczenie i dokumenty są złożone u producenta.

Ścianka wannowa – składana VS3L / Oddzielenie wannowej przestrzeni prysznicowej za pomocą sztucznego szkła

Możliwość czyszczenia: spełnia wymogi

Właściwości przełomu: sspelnia wymogi

Trwałość: spełnia wymogi
