IAN 68863 - Panel vane MIOMARE - Bezplatný návod na obsluhu

Typ produktu	Skladacia priečka do vane, 3 krídla
Značka	Miomare
Model	IAN 68863
Rozmery (otvorená)	V 1400 x Š 1270 x H 30 mm
Rozmery (zatvorená)	V 1400 x Š 450 x H 72 mm
Hmotnosť	7080 g
Materiál rámu	Hliník
Materiál skiel	Plast (syntetické sklo)
Hrúbka skiel	2 mm
Počet krídel	3
Typ inštalácie	Montáž na stenu
Použitie	Interiér, súkromná kúpeľňa
Záruka	2 roky
Odporúčané čistenie	Mäkká handrička, neutrálne pH, žiadne abrazívne prostriedky
Obsah súpravy	Skladacia priečka, 3 horné tesniace lišty, 3 spodné, 3 nerezové skrutky, 3 hmoždinky ∅ 8 mm, imbusový kľúč
Montážne príslušenstvo	Hliníkový nástenný spojovací profil
Zhoda	EN 14428
Napájanie	Žiadne (neelektrický výrobok)

Často kladené otázky - IAN 68863 MIOMARE

Ako nainštalovať priečku do vane?

Postupujte podľa dodaného montážneho návodu. Vyvŕtajte tri otvory ∅ 8 mm do steny, vložte hmoždinky, pripevnite nástenný spojovací profil skrutkami, potom nasaďte tesniace lišty a umiestnite priečku do profilu. Nastavte a dotiahnite skrutky. Nerovnosti vyrovnajte silikónom.

Aké sú presné rozmery priečky?

Otvorená: výška 1400 mm, šírka 1270 mm, hĺbka 30 mm. Zatvorená: výška 1400 mm, šírka 450 mm, hĺbka 72 mm.

Môžem používať agresívne čistiace prostriedky?

Nie. Používajte iba mäkkú handričku a čistiace prostriedky s neutrálnym pH. Vyhnite sa bieliacim, agresívnym, abrazívnym prostriedkom, rozpúšťadlám, acetónu alebo chlóru.

Aká je záruka?

Záruka je 2 roky od dátumu nákupu. Vzťahuje sa na materiálové a výrobné chyby. Uschovajte pokladničný blok.

Dá sa priečka opraviť?

Na akúkoľvek opravu zavolajte oprávnený odborný personál. Akákoľvek neautorizovaná úprava ruší záruku.

Ako rozložiť a zložiť priečku?

Úplne ju rozložte tak, aby ležala rovnobežne s okrajom vane. Zložte ju k stene, okraj na okraj.

Aký typ silikónu použiť na tesnenie?

Použite silikón do vlhkých miestností (približne 80 g). Dodržte čas schnutia uvedený výrobcom.

Môžem priečku namontovať sám?

Odporúča sa byť dvaja. Dôsledne dodržiavajte bezpečnostné pokyny. Noste ochranné rukavice.

Čo robiť, ak tesniace lišty nie sú dobre nastavené?

Uistite sa, že sú dobre nasadené v drážkach. Mali by byť rovné v oblasti pántov. V prípade potreby ich upravte.

Ako každodenne udržiavať priečku?

Po každom sprchovaní opláchnite čistou vodou a odstráňte kvapky gumovou stierkou. Čistite mäkkou handričkou a čistiacim prostriedkom s neutrálnym pH.

NÁVOD NA OBSLUHU IAN 68863 MIOMARE

Montáž a bezpečné zaobchádzanie

Preklopna pregrada za kadu

Upute za uporabu i sigurnosne napomene

SK Montáž a bezpečné zaobchádzanie ...... strana 47

HR Upute za uporabu i sigurnosne napomene .... Stranica 53

Popis výrobku a použitie v súlade s určením ...... strana 48

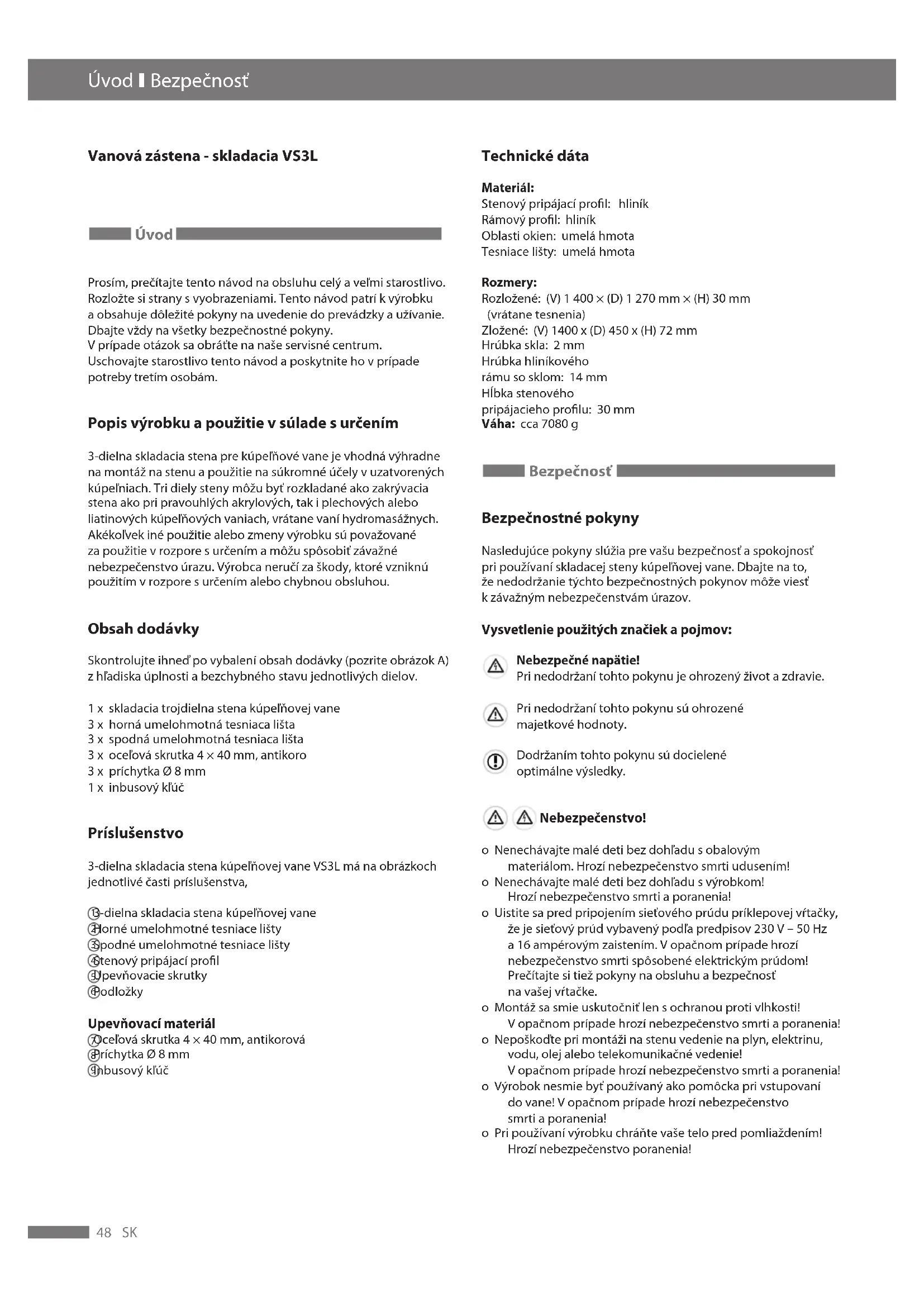

Vanová zástena - skladacia VS3L

Úvod

Prosím, prečítajte tento návod na obsluhu celý a veľmi starostlivo. Rozložte si strany s vyobrazeniami. Tento návod patrí k výrobku a obsahuje dôležité pokyny na uvedenie do prevádzky a užívanie. Dbajte vždy na všetky bezpečnostné pokyny. V prípade otázok sa obráťte na naše servisné centrum. Uschovajte starostlivo tento návod a poskytnite ho v prípade potreby tretím osobám.

Popis výrobku a použitie v súlade s určením

3-dielna skladacia stena pre kúpelňové vane je vhodná výhradne na montáz na stenu a použitie na súkromné účely v uzatvorených kúpelňiach. Tri diely steny môžu byť rozkladané ako zakrývacia stena ako pri pravouhlých akrylových, tak i plechových alebo liatinových kúpelňových vaniach, vrátane vaní hydromasážnych. Akékolvek iné použitie alebo zmeny výrobku sú považované za použitie v rozpore s určením a môžu spôsobít závažné nebezpečenstvo úrazu. Výrobca neručí za škody, ktoré vzniknú použitím v rozpore s určením alebo chybnou obsluhou.

Obsah dodávky

Skontrolujte ihned' po vybalení obsah dodávky (pozrite obrázok A) z hľadiska úplnosti a bezchybného stavu jednotlivých dielov.

1 x skladacia trojdielna stena kúpelňovej vane
3 x horná umelohmotná tesniaca lišta
3 x spodná umelohmotná tesniaca lišta
3 x ocelová skrutka 4 × 40 mm, antikoro
3 x príchytka ∅ 8 mm
1 x inbusový klúč

Príslušenstvo

3-dielna skladacia stena kúpelňovej vane VS3L má na obrázkoch jednotlivé časti príslušenstva,

⑬-dielna skladacia stena kúpelňovej vane
②Horné umelohmotné tesniace lišty
③Spodné umelohmotné tesniace lišty
④tenový pripájací profil
⑤Upevňovacie skrutky
Podložky

Upevňovací materiál

⑦cel'ová skrutka 4 × 40 mm, antikorová
©Príchytka ∅ 8 mm
⑨nbusový klúč

Technické dáta

Material:

Nasledujúce pokyny slúžia pre vašu bezpečnosť a spokojnosť pri používaní skladacej steny kúpelňovej vane. Dbajte na to, že nedodržanie týchto bezpečnostných pokynov môže viest k závažným nebezpečenstvám úrazov.

Vysvetlenie použitých značiek a pojmov:

Nebezpečné napätie!

Pri nedodržaní tohto pokynu sú ohrozené majetkové hodnoty.

Dodržaním tohto pokynu sú docielené optimálne výsledky.

Nebezpečenstvo!

o Nenechávajte malé deti bez dohl'adu s obalovým materiálom. Hrozí nebezpečenstvo smrti udusením!
o Nenechávajte malé deti bez dohladu s výrobkom! Hrozí nebezpečenstvo smrti a poranenia!
o Uistite sa pred pripojením sietového prúdu priklepovej vrtačky, že je sieťový prúd vybavený podľa predpisov 230 V – 50 Hz a 16 ampérovým zaistením. V opačnom prípade hrozí nebezpečenstvo smrti spôsobené elektrickým prúdom! Prečitajte si tiež pokyny na obsluhu a bezpečnosť na vašej vrtačke.
o Montáž sa smie uskutočnit len s ochranou proti vlhkosti! V opačnom prípade hrozí nebezpečenstvo smrti a poranenia!
o Nepoškodte pri montáži na stenu vedenie na plyn, elektrinu, vodu, olej alebo telekomunikačné vedenie! V opačnom prípade hrozí nebezpečenstvo smrti a poranenia!
o Výrobok nesmie byť používaný ako pomôcka pri vstupovaní do vane! V opačnom prípade hrozí nebezpečenstvo smrti a poranenia!
o Pri používaní výrobku chráňte vaše telo pred pomliaždením! Hrozí nebezpečenstvo poranenia!

Pozor!

o Výrobok smie byť používaný iba s originálnymi dodanými dielmi! V opačnom prípade hrozí poškodenie!
o Skontrolujte pred zostavovaním a uvádzaním do prevádzky dodávku z hľadiska poškodenia a kompletnosti! V opačnom prípade hrozí poškodenie neodborným použitím!
o Skontrolujte pred uvedením do prevádzky, či sú všetky súčiastky zostavené podľa návodu na použitie! V opačnom prípade hrozí poškodenie!
o Výrobok nesmie byť používaný ako odkladacia plocha! V opačnom prípade hrozí poškodenie!
o Zabráňte poškodeniu obkladačiek na stenách pri vírtaní montážnych otvorov!
o Zabráňte zmene sfarbenia a poškodeniu skladacej steny pre kúpelňovú vaňu. Nepoužívajte na čistenie žiadne odfarbovacie prostriedky, agresívne čistiace prostriedky, brúsne čistiace prostriedky, riedidlá alebo čistiace prostriedky obsahujúce acetón a chlór.
o Výrobok smie byť opravovaný iba autorizovanými a vyškolenými odbornými pracovníkmi! V opačnom prípade hrozí poškodenie a strata záruky!

Montáž

Nepoškod'te pri montáži na stenu vedenie na plyn, elektrinu, vodu, olej alebo telekomunikačné vedenie! V opačnom prípade hrozí nebezpečenstvo smrti a poranenia!

Skontrolujte vo vašej nájomnej zmluve ustanovenia o inštalácii v kúpelni!

• Vytvorte si pri kúpelňovej vani v kúpelňi volnú pracovní plochu.
- Zakryte oblasti vedla silikónových výplní lepiacou krepovou páskou.
- Vyleštite povrchy silikónových výplní zmesou umývacieho prostriedku vo vode. Ponorte na tento účel opakovane koniec prsta do zmesi a uhladte silikón.

Tri rozkladacie diely môžu byť orientované profilom na pripojenie na stenu zľava alebo sprava. Na tento účel otočte skladaciu stenu o 180°.

Na montáž potrebujete nasledujúce pomôcky

• Značkovač
- Ceruzku
• Metrové meradlo
• Vodováhu
• Plochý skrutkovač
• Príklepovú vřtačku
• Vrták do kameňa s priemerom 8 mm
• Silikón na vlhké prostredie cca 80 g
• Zmes: umývací prostriedok rozpustený v cca 100 ml vody
• Lepiaca krepová páska

- Vybalte jednotlivé diely a skontrolujte súčiastky ohladne nepoškodenia a kompletnosti.

• Určite miesto montáže skladacej steny.

- Uistite sa, že otváraniu a zatváraniu steny nebude brániť inštalácia, potrubie, otvorené dvere, strešné zošikmenie alebo výstupky v stenách.

Pozrite obrázok B:

• Uvolnite pomocou inbusového klúča 3 upevnovacie skrutky ⑤vrátane 3 podložiek ⑥celkom zo skrutkových závitov stenového pripájacieho profilu ④.
• Oddel'te stenový pripájací profil od rámového profilu vonkajšieho prvku skladacej steny.

Pozrite obrázok C:

• Držte stenový pripájací profil spolu s vodováhou zvisle pri stene. Stenový pripájací profil sa nachádza stredovo na okraji kúpelňovej vane.
  • Vyznačte pomocou značkovača (dlaždičky) alebo ceruzky (škáry) 3 otvory na vrtanie v stene.

Pozrite obrázok D:

- Vyvrtajte 3 otvory na upevnenie skladacej steny kúpelňovej vane. Použite na tento účel vrták do kameňa s priemerom 8 mm.

- Zasuňte teraz 3 príchytky ⑧ do navítaných otvorov tak, aby lícovali.

Pozrite obrázok E:

Priskrutkujte stenový pripájací profil pomocou 3 upevňovacích skrutiek ⑦ do príchytiek.

Pozrite obrázok F:

Nasledujúce pracovné kroky platia ako pri montáži s ľavým, tak i pravým dorazom. Pozrite tiež obrázok A.

• Vyberte umelohmotné tesnenia na jednotlivé diely skladacej steny podľa údajov v mm na obrázku F.
• Zastrčte 3 horné umelohmotné tesnenia ②presne do drážky pri hornej hrane 3 dielov skladacej steny.

Dbajte pritom na to, že umelohmotné tesnenia musia byť zasunuté do zásuvnej ryhy najprv svojimi koncami.

• Dbajte na to, aby v oblasti klíbov (sivé umelohmotné zakrytie) pril'ahli tesnenia rovno na hornej, resp. spodnej hrane, mimo zásuvnej ryhy.
• Zasuňte následne 3 spodné umelohmotné tesnenia ③ presne do zásuvnej ryhy na horných hranách 3 dielov skladacej steny. Široké odkvapkávacie záhyby sú v smere vane.

Pozrite obrázok G:

• Vyrovnajte nerovnosti medzi stenovým pripájacím profilom a okrajom kúpelňovej vane silikónom.
• Nasadte skladaciu stenu kúpelňovej vane celkom do stenového pripájacieho profilu. Dávajte pritom pozor na správne pripojenie – hladká strana dielov z umelej hmoty a skla smerom dovnútra a hrubá strana zvonku.
• Vedte 3 upevňovacie skrutky ⑤s 3 podložkami ⑥cez vonkajši prvok skladacej steny.
• Dotiahnite lahko pomocou inbusového klúča 3 upevňovacie skrutky v závitoch stenového pripájacieho profilu – nie pevne.

Pozrite obrázok H:

• Otvorte skladaciu stenu celkom pozdíž okraja vane.
• Urovnajte skladaciu stenu tak, aby spodné umelohmotné tesnenie priliehalo presne paralelne na okraj vane.

• Dotiahnite pomocou inbusového klúča 3 upevňovacie skrutky s 3 podložkami v skrutkových závitoch vonkajšieho prvku.

• Zaistite, aby skladacia stena priliehala v rozloženom stave presne paralelne na okraj vane a v zloženom stave presne priliehala na stenu.

• Urovnajte skladaciu stenu presne. V prípade potreby uvolnite upevňovacie skrutky a po vyrovnaní ich znovu dotiahnite.

Pozrite obrázok I:

Pokyn: Pokial'sú steny hladké, nie je vyrovnanie silikónom medzi stenovým pripájacím profilom a stenou nutné.

Pre vyrovnanie nerovností stien pomocou silikónu postupujte nasledovne:

• Vyplňte medzery medzi vnútornou a vonkajšou stranou stenového pripájacieho profilu a stenou po celej dĺžke silikónom.
• Vyplňte medzery medzi rámovým profilom vonkajšieho prvku skladacej steny a stenovým pripájacím profilom až do výšky 100 mm silikónom.

Predtým, než budete môčť používať skladaciu stenu vane, musia byť silikónové výplne celkom zatuhnuté. Dodržujte preto údaje výrobcu týkajúce sa času tuhnutia použitého silikónu.

Použitie

Skladaciu stenu môžete použit ako ochranu pred striekaním vody pri sprchovaní vo vani. S týmto cielom otvorte alebo zavrite skladaciu stenu zvonku alebo z vane.

Otvorenie

- Otvorte skladaciu stenu úplne, tak aby paralelne priliehala na okraj vane.

Zatvorenie

• Zavrite skladaciu stenu tesne k stene.

Čistenie a údržba

• Skladacia stena kúpelňovej vane je bezúdržbová.
• Opláchnite po každom sprchovaní z rozloženej skladacej steny do vane vodou zvyšky použitých prostriedkov na starostlivost o telo.
• Odstráňte z umelohmotných a sklenených dielov skladacej steny zvyšné kvapky vody pomocou bežnej gumovej stierky.
• Odstráňte zo stenového pripájacieho profilu a rámového profilu skladacej steny zvyšné kvapky vody pomocou mäkkej handričky.
• Odstráňte znečistenie pomocou handry a obvyklého pH-neutrálného čistiaceho prostriedku.
• Zabráňte zmene sfarbenia a poškodeniu skladacej steny pre kúpelňovú vaňu. Nepoužívajte na čistenie žiadne odfarbovacie prostriedky, agresívne čistiace prostriedky, brúsne čistiace prostriedky, riedidlá alebo čistiace prostriedky obsahujúce acetón a chlór.
• V prípade, že ste skladaciu stenu kúpelňovej vane demontovali, uchovávajte ju čistú a suchú pri izbovej teplote v originálnom balení.

Likvidácia

Obalový materiál, ktorý nepotrebujete, odneste do komunálneho zariadenia na likvidáciu odpadov. Recyklovatelňné obalové materiály sú zvolené podľa hľadísk únosnosti pre životné prostredie a spôsobilosti pre technickú likvidáciu.

Možnosti likvidácie vyslúženej skladacej steny kúpelňovej vane zistíte na vašej obecnej alebo mestskej správe.

Výrobok bol starostlivo vyrobený a pred dodávkou svedomito skontrolovaný.

Uschovajte láskavo pokladničný doklad ako potvrdenie o nákupe.

V prípade záručnej opravy sa láskavo telefonicky spojte so servisným centrom vo vašej krajine. Len tak je možné zaistiť bezplatné zaslanie vášho tovaru.

Záručné výkony platia len pre materiálové alebo výrobné chyby.

Nepoužívajte výrobok nikdy na iný než pôvodný účel.

Nevykonávajte sami žiadne zásahy alebo zmeny, pretože tým zaniká váš nárok na záruku. Vaše zákonné práva nie sú touto zárukou obmedzené.

Servis

V prípade otázok sa láskavo spojte pomocou e-mailu s naším servisným centrom. Tam dostanete všetky potrebné informácie k otázkam servisu, ako napr. na zaslanie naspát atd.

E-mail: [e-mail]

Ravak a.s.

Obecnická 285

26181 Příbram 1, ČR

Vyhlásenie o zhode

Tento výrobok spína požiadavky platných európskych a národných smerníc. Zhoda bola preukázaná. Zodpovedajúce vyhlásenia a podklady sú uložené u výrobcu.

Skladacia stena pre kúpelňové vane VS3L / Oddelenie sprchy pomocou posuvného skla z umelej hmoty

Schopnost čistenia: splnená

Vlastnosti lomu: splnené

Trvanlivost: splnená
