NÁVOD K OBSLUZE IAN 68863 MIOMARE
Vanová zástěna – skládací
Montáž a bezpečnost
Vanová zástena – skladacia
CZ Montáž a bezpečnost ...... strana 41
Ravak a.s., Obecnická 285, 26181 Příbram 1, CZ
05
EN 14428
Popis výrobku a použití v souladu s určením ...... strana 42
Obsah dodávky ...... strana 42
Příslušenství ...... strana 42
Technické údaje ...... strana 42
Bezpečnost
Bezpečnostní pokyny ...... strana 42
Nebezpečí! ...... strana 42
Pozor! ...... strana 42
Montáž
Pro montáž potřebujete tyto pomůcky ...... strana 43
Použití
Otevření ...... strana 44
Zavření ...... strana 44
Čištění a údržba
strana 44
Likvidace
strana 44
Záruka / servis
Záruka ...... strana 45
Servis ...... strana 45
Prohlášení o shodě ...... strana 45

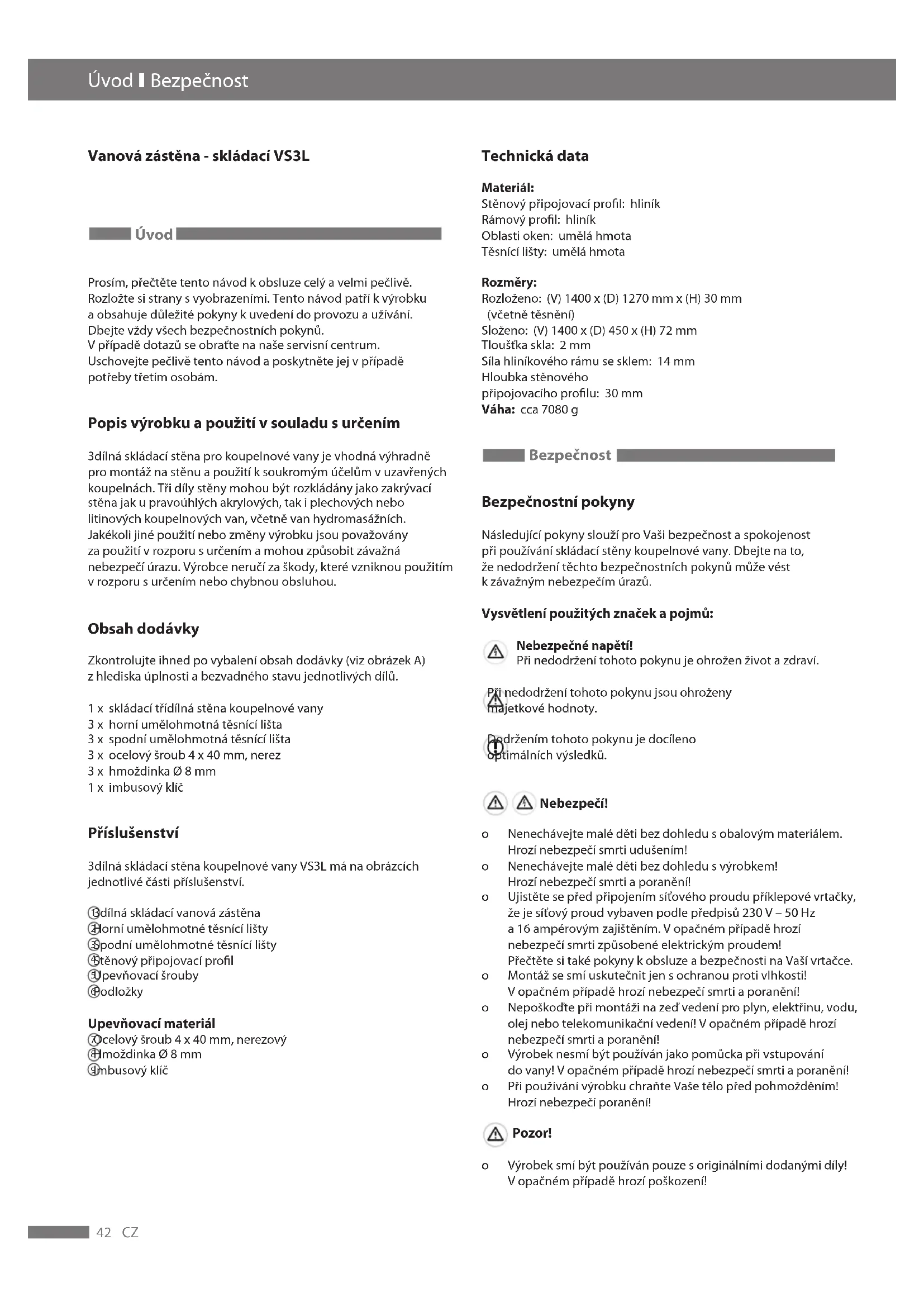

Vanová zástěna - skládací VS3L
Úvod
Prosím, přečtěte tento návod k obsluze celý a velmi pečlivě. Rozložte si strany s vyobrazeními. Tento návod patří k výrobku a obsahuje důležité pokyny k uvedení do provozu a užívání. Dbejte vždy všech bezpečnostních pokynů. V případě dotazů se obraťte na naše servisní centrum. Uschovejte pečlivě tento návod a poskytněte jej v případě potřeby třetím osobám.
Popis výrobku a použití v souladu s určením
3dílná skládací stěna pro koupelnové vany je vhodná výhradně pro montáž na stěnu a použití k soukromým účelům v uzavřených koupelnách. Tři díly stěny mohou být rozkládány jako zakrývací stěna jak u pravoúhlých akrylových, tak i plechových nebo litinových koupelnových van, včetně van hydromasážních. Jakékoli jiné použití nebo změny výrobku jsou považovány za použití v rozporu s určením a mohou způsobit závažná nebezpečí úrazu. Výrobce neručí za škody, které vzniknou použitím v rozporu s určením nebo chybnou obsluhou.
Obsah dodávky
Zkontrolujte ihned po vybalení obsah dodávky (viz obrázek A) z hlediska úplnosti a bezvadného stavu jednotlivých dílů.
1 x skládací třídilná stěna koupelnové vany
3 x horní umělohmotná těsnící lišta
3 x spodní umělohmotná těsnící lišta
3 x ocelový šroub 4 x 40 mm, nerez
3 x hmoždinka ∅ 8 mm
1 x imbusový klíč
Příslušenství
3dílná skládací stěna koupelnové vany VS3L má na obrázcích jednotlivé části příslušenství.
⑬dílná skládací vanová zástěna
②Horní umělohmotné těsnící lišty
⑤Spodní umělohmotné těsnící lišty
④stěnový připojovací profil
①Upevňovací šrouby
©Podložky
Upevňovací materiál
⑦celový šroub 4 x 40 mm, nerezový
⑧hmoždinka ∅ 8 mm
④mbusový klíč
Technická data
Material:
Stěnový připojovací profil: hliník
Rámový profil: hliník
Oblasti oken: umělá hmota
Těsnící lišty: umělá hmota
Rozměry:
Rozloženo: (V) 1400 x (D) 1270 mm x (H) 30 mm
(včetně těsnění)
Složeno: (V) 1400 x (D) 450 x (H) 72 mm
Tlouštka skla: 2 mm
Síla hliníkového rámu se sklem: 14 mm
Hloubka stěnového
připojovacího profilu: 30 mm
Váha: cca 7080 g
Bezpečnost
Bezpečnostní pokyny
Následující pokyny slouží pro Vaši bezpečnost a spokojenost při používání skládací stěny koupelnové vany. Dbejte na to, že nedodržení těchto bezpečnostních pokynů může vést k závažným nebezpečím úrazů.
Vysvětlení použitých značek a pojmů:
Nebezpečné napětí!
Při nedodržení tohoto pokynu je ohrožen život a zdraví.
nedodržení tohoto pokynu jsou ohroženy
majetkové hodnoty.
Iržením tohoto pokynu je docíleno
málních výsledků.
Nebezpečí!
o Nenechávejte malé děti bez dohledu s obalovým materiálem. Hrozí nebezpečí smrti udušením!
o Nenechávejte malé děti bez dohledu s výrobkem!
Hrozí nebezpečí smrti a poranění!
o Ujistěte se před připojením síťového proudu přiklepové vrtačky, že je síťový proud vybaven podle předpisů 230 V – 50 Hz a 16 ampérovým zajištěním. V opačném případě hrozí nebezpečí smrti způsobené elektrickým proudem! Přečtěte si také pokyny k obsluze a bezpečnosti na Vaší vrtačce.
o Montáž se smí uskutečnit jen s ochranou proti vlhkosti!
V opačném případě hrozí nebezpečí smrti a poranění!
o Nepoškodte při montáži na zed'vedení pro plyn, elektrinu, vodu, olej nebo telekomunikační vedení! V opačném prípadě hrozí nebezpečí smrti a poranění!
o Výrobek nesmí být používán jako pomůcka při vstupování do vany! V opačném případě hrozí nebezpečí smrti a poranění!
o Při používání výrobku chraňte Vaše tělo před pohmožděním!
Hrozí nebezpečí poranění!
Pozor!
o Výrobek smí být používán pouze s originálními dodanými díly! V opačném případě hrozí poškození!
o Zkontrolujte před sestavováním a uváděním do provozu dodávku z hlediska poškození a kompletnosti!
V opačném případě hrozí poškození neodborným použitím!
o Zkontrolujte před uvedením do provozu, že jsou veškeré součástky sestaveny podle návodu k použití!
V opačném případě hrozí poškození!
o Výrobek nesmí být používán jako odkládací plocha!
V opačném případě hrozí poškození!
o Zabraňte poškození obkladaček na stěnách při vrtání montážních otvorů!
o Zabraňte změně zbarvení a poškození skládací stěny pro koupelnovou vanu. Nepoužívejte pro čištění žádné odbarvovací prostředky, agresivní čisticí prostředky, brusné čisticí prostředky, ředidla nebo čisticí prostředky obsahující aceton a chlor.
o Výrobek smí být opravován pouze autorizovanými a proškolenými odbornými pracovníky!
V opačném případě hrozí poškození a ztráta záruky!
Montáž
Nepoškodte pri montáži na zed'vedení pro plyn, elektrinu, vodu, olej nebo telekomunikační vedení!
V opačném prípadě hrozí nebezpečí smrti a poranění!
Zkontrolujte ve Vaší nájemní smlouvě ustanovení o instalaci v koupelně!
- Vytvořte si u koupelnové vany v koupelně volnou pracovní plochu.
- Zakryjte oblasti vedle silikonových výplní lepící krepovou páskou.
- Vyleštěte povrchy silikonových výplní směsí mycího prostředku ve vodě. Ponořte za tím účelem opakovaně konec prstu do směsi a uhladťe silikon.
Tři rozkládací dily mohou být orientovány profilem pro připojení na zed'zleva nebo zprava. Za tím účelem otočte skládací stěnu o 180°.
Pro montáž potřebujete následující pomůcky
• Značkovač
• Tužku
• Metrové měřítko
• Vodováhu
• Plochý šroubovák
• Příklepovou vrtačku
• Vrták do kamene s průměrem 8 mm
• Silikon pro vlhké prostředí cca 80 g
• Směs: mycí prostředek rozpuštěný v cca 100 ml vody
• Lepící krepová páska
- Vybalte jednotlivé díly a zkontrolujte součástky ohledně nepoškozenosti a kompletnosti.
• Určete místo montáže skládací stěny. - Ujistěte se, že rozevírání a zavírání stěny nebude bránit instalace, potrubí, otevřené dveře, střešní zešikmení nebo výstupky ve zdech.
Viz obrázek B:
- Uvolněte pomocí imbusového klíče 3 upevňovací šrouby ⑤ včetně 3 podložek ⑥ zcela ze šroubových závitů stěnového připojovacího profilu ④.
- Oddělte stěnový připojovací profil od rámového profilu vnějšího prvku skládací stěny.
Viz obrázek C:
- Držte stěnový připojovací profil spolu s vodováhou svisle u stěny. Stěnový připojovací profil se nachází středově na okraji koupelnové vany.
- Vyznačte pomocí značkovače (dlaždičky) nebo tužky (spáry) 3 otvory pro vrtání ve zdi.
Viz obrázek D:
- Vyvrtejte 3 otvory pro upevnění skládací stěny koupelnové vany. Použijte za tím účelem vrták pro kámen s průměrem 8 mm.
Navrtejte nejprve s nízkým počtem otáček otvory jen cca 5 mm hluboko, poté s větším počtem otáček otvory hluboké cca 50 mm. Dejte pozor, abyste zabránili poškození materiálu stěn.
- Zasuňte nyní 3 hmoždinky ⑧ do navrtaných otvorů tak, aby lícovaly.
Viz obrázek E:
Přišroubujte stěnový připojovací profil pomocí 3 upevňovacích šroubů ⑦ do hmoždinek.
Viz obrázek F:
Následující pracovní kroky platí jak při montáži s levým, tak i pravým dorazem. Viz také obrázek A.
- Vyberte umělohmotná těsnění pro jednotlivé díly skládací stěny podle údajů v mm na obrázku F.
- Zastrčte 3 horní umělohmotná těsnění ②přesně do drážky u horní hrany 3 dílů skládací stěny.
Dbejte přitom na to, že umělohmotná těsnění musejí být zasunuta do zásuvné rýhy nejprve svými konci.
- Dbejte na to, aby v oblasti kloubů (šedé umělohmotné zakrytí) musela těsnění přilehnout rovně na horní, resp. spodní hraně, mimo zásuvnou rýhu.
- Zasuňte následně 3 spodní umělohmotná těsnění ③přesně do zásuvné rýhy na horních hranách 3 dílů skládací stěny. Široké odkapávací záhyby jsou ve směru vany.
Viz obrázek G:
- Vyrovnejte nerovnosti mezi stěnovým připojovacím profilem a okrajem koupelnové vany silikonem.
- Nasad'te skládací stěnu koupelnové vany zcela do stěnového připojovacího profilu. Dávejte přitom pozor na správné připojení – hladká strana dílů z umělé hmoty a skla směrem dovnitř a hrubá strana vně.
- Vedte 3 upevňovací šrouby ⑤ se 3 podložkami ⑥ skrz vnější prvek skládací stěny.
- Utáhněte lehce pomocí imbusového klíče 3 upevňovací šrouby v závitech stěnového připojovacího profilu - ne pevně.
Viz obrázek H:
- Otevřete skládací stěnu zcela podél okraje vany.
- Urovnejte skládací stěnu tak, aby spodní umělohmotné těsnění přiléhalo přesně paralelně na okraj vany.
- Utáhněte pomocí imbusového klíče 3 upevňovací šrouby se 3 podložkami ve šroubových závitech vnějšího prvku.
- Zajistěte, aby skládací stěna přiléhala v rozloženém stavu přesně paralelně na okraj vany a ve složeném stavu přesně přiléhala na zed.
- Urovnejte skladací stěnu přesně. V případě potřeby uvolněte upevňovací šrouby a po srovnání je znovu utáhněte.
Viz obrázek I:
Pokyn: Pokud jsou stěny hladké, není vyrovnání silikonem mezi stěnovým připojovacím profilem a stěnou nutné.
Pro vyrovnání nerovností stěn pomocí silikonu postupujte následovně:
- Vyplňte škvíry mezi vnitřní a vnější stranou stěnového připojovacího profilu a stěnou po celé délce silikonem
- Vyplňte škvíry mezi rámovým profilem vnějšího prvku skládací stěny a stěnovým připojovacím profilem až do výšky 100 mm silikonem.
Předtím, než budete moci používat skládací stěnu vany, musejí být silikonové výplně zcela zatuhlé. Dodržujte proto údaje výrobce týkající se doby tuhnutí použitého silikonu.
Použití
Skládací stěnu můžete použít jako ochranu před stříkáním vody při sprchování ve vaně. Za tím účelem otevřete nebo zavřete skládací stěnu zvnějšku nebo z vany.
Otevření
- Otevřete skládací stěnu úplně, tak aby paralelně přiléhala na okraj vany.
Zavření
• Zavřete skládací stěnu těsně ke zdi.
Čištění a údržba
- Skládací stěna koupelnové vady je bezúdržbová.
- Opláchněte po každém sprchování z rozložené skládací stěny do vany vodou zbytky použitých prostředků pro péči o tělo.
- Odstraňte z umělohmotných a skleněných dílů skládací stěny zbylé kapky vody pomocí běžné gumové stěrky.
- Odstraňte ze stěnového připojovacího profilu a rámového profilu skládací stěny zbylé kapky vody pomocí měkkého hadříku.
- Odstraňte znečištění pomocí hadru a obvyklého pH-neutrálního čisticiho prostředku.
- Zabraňte změně zbarvení a poškození skládací stěny pro koupelnovou vanu. Nepoužívejte pro čištění žádné odbarvovací prostředky, agresivní čistící prostředky, brusné čistící prostředky, ředidla nebo čistící prostředky obsahující aceton a chlor.
- V případě, že jste skládací stěnu koupelnové vany demontovali, uchovávejte ji čistou a suchou při pokojové teplotě v originálním balení.
Likvidace
Obalový materiál, který nepotřebujete, odneste do komunálního zařízení pro likvidaci odpadů. Recyklovatelné obalové materiály jsou zvoleny podle hledisek únosnosti pro životní prostředí a způsobilosti pro technickou likvidaci.
Možnosti likvidace vysloužilé skládací stěny koupelnové vany zjistíte u Vaší obecní nebo městské správy.
Splníte tím zákonná ustanovení a přispějete k ochraně životního prostředí!
Záruka / servis
Záruka
Na tento výrobek dostanete záruku 2 roky od data nákupu.
Výrobek byl pečlivě vyroben a před dodávkou svědomitě zkontrolován.
Uschovejte laskavě pokladní doklad jako potvrzení o nákupu.
V případě záruční opravy se laskavě telefonicky spojte se servisním centrem ve Vaší zemi. Jen tak je možné zajistit bezplatné zaslání Vašeho zboží.
Záruční výkony platí jen pro materiálové nebo výrobní vady.
Nepoužívejte výrobek nikdy k jinému než původnímu účelu.
Neprovádějte sami žádné zásahy nebo změny, protože tím zaniká Váš nárok na záruku. Vaše zákonná práva nejsou touto zárukou omezena.
Servis
V případě dotazů se laskavě spojte pomocí e-mailu s naším servisním centrem. Tam obdržíte všechny potřebné informace k otázkám servisu, jako např. k zaslání nazpět atd.
E-mail: service@ravak.com
Ravak a.s.
Obecnická 285
26181 Příbram 1, ČR
Prohlášení o shodě
Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Odpovídající prohlášení a podklady jsou uloženy u výrobce.
Ravak a.s., Obecnická 285, 26181 Příbram 1, ČR
05
EN 14428
Vanová zástěna - skládací VS3L /
Oddělení sprchového prostoru pomocí umělého skla
Schopnost čištění: splněna
Vlastnosti lomu: splněny
Trvanlivost: splněna
