IAN 68863 - Paroi de baignoire MIOMARE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Paroi pliante pour baignoire, 3 volets
Marque	Miomare
Modèle	IAN 68863
Dimensions (ouvert)	H 1400 x L 1270 x P 30 mm
Dimensions (fermé)	H 1400 x L 450 x P 72 mm
Poids	7080 g
Matériau du cadre	Aluminium
Matériau des vitres	Plastique (verre synthétique)
Épaisseur des vitres	2 mm
Nombre de volets	3
Type d'installation	Fixation murale
Utilisation	Intérieur, salle de bain privée
Garantie	2 ans
Nettoyage recommandé	Chiffon doux, pH neutre, pas de produits abrasifs
Contenu du kit	Paroi pliante, 3 baguettes d'étanchéité supérieures, 3 inférieures, 3 vis acier inox, 3 chevilles ∅ 8 mm, clé Allen
Accessoires de montage	Profilé de raccord au mur en aluminium
Conformité	EN 14428
Alimentation	Aucune (produit non électrique)

FOIRE AUX QUESTIONS - IAN 68863 MIOMARE

Comment installer la paroi de baignoire ?

Suivez les instructions de montage fournies. Percez trois trous de ∅ 8 mm dans le mur, insérez les chevilles, fixez le profilé de raccord au mur avec les vis, puis emboîtez les baguettes d'étanchéité et placez la paroi dans le profilé. Ajustez et serrez les vis. Compensez les inégalités avec du silicone.

Quelles sont les dimensions exactes de la paroi ?

Ouverte : hauteur 1400 mm, largeur 1270 mm, profondeur 30 mm. Fermée : hauteur 1400 mm, largeur 450 mm, profondeur 72 mm.

Puis-je utiliser des produits nettoyants agressifs ?

Non. Utilisez uniquement un chiffon doux et des nettoyants de pH neutre. Évitez les produits décolorants, agressifs, récurants, solvants, acétone ou chlore.

Quelle est la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les vices de matériel et de fabrication. Conservez le bon de caisse.

La paroi peut-elle être réparée ?

Faites appel à du personnel spécialisé agréé pour toute réparation. Toute modification non autorisée annule la garantie.

Comment déplier et replier la paroi ?

Dépliez-la complètement pour qu'elle repose parallèlement au bord de la baignoire. Repliez-la contre le mur, bord à bord.

Quel type de silicone utiliser pour l'étanchéité ?

Utilisez du silicone pour pièces humides (env. 80 g). Respectez le temps de séchage indiqué par le fabricant.

Puis-je monter la paroi seul ?

Il est recommandé d'être deux. Suivez scrupuleusement les consignes de sécurité. Portez des gants de protection.

Que faire si les baguettes d'étanchéité ne sont pas bien ajustées ?

Assurez-vous qu'elles sont bien emboîtées dans les rainures. Elles doivent être droites au niveau des charnières. Si nécessaire, ajustez-les.

Comment entretenir la paroi au quotidien ?

Après chaque douche, rincez à l'eau claire et éliminez les gouttes avec un racloir en caoutchouc. Nettoyez avec un chiffon doux et un nettoyant pH neutre.

MODE D'EMPLOI IAN 68863 MIOMARE

Paroi pliante pour baignoires

Instructions d'utilisation et consignes de sécurité

Mampara plegable para bañera

FR Instructions d'utilisation et consignes de sécurité Page 17

Description du produit et utilisation conforme à l'usage prévu ..... Page 18

Fourniture Page 18

Equipement Page 18

Données techniques ...... Page 18

Sécurité

Instructions de sécurité ...... Page 18

Danger! Page 18

Attention! Page 19

Montage

Le matériel suivant est nécessaire pour le montage ...... Page 19

Utilisation

Déplier la paroi ...... Page 20

Replier la paroi ...... Page 20

Nettoyage et maintenance

Page 20

Elimination

Page 20

Garantie / Service

Garantie Page 21

Service Page 21

Déclaration de conformité ...... Page 21

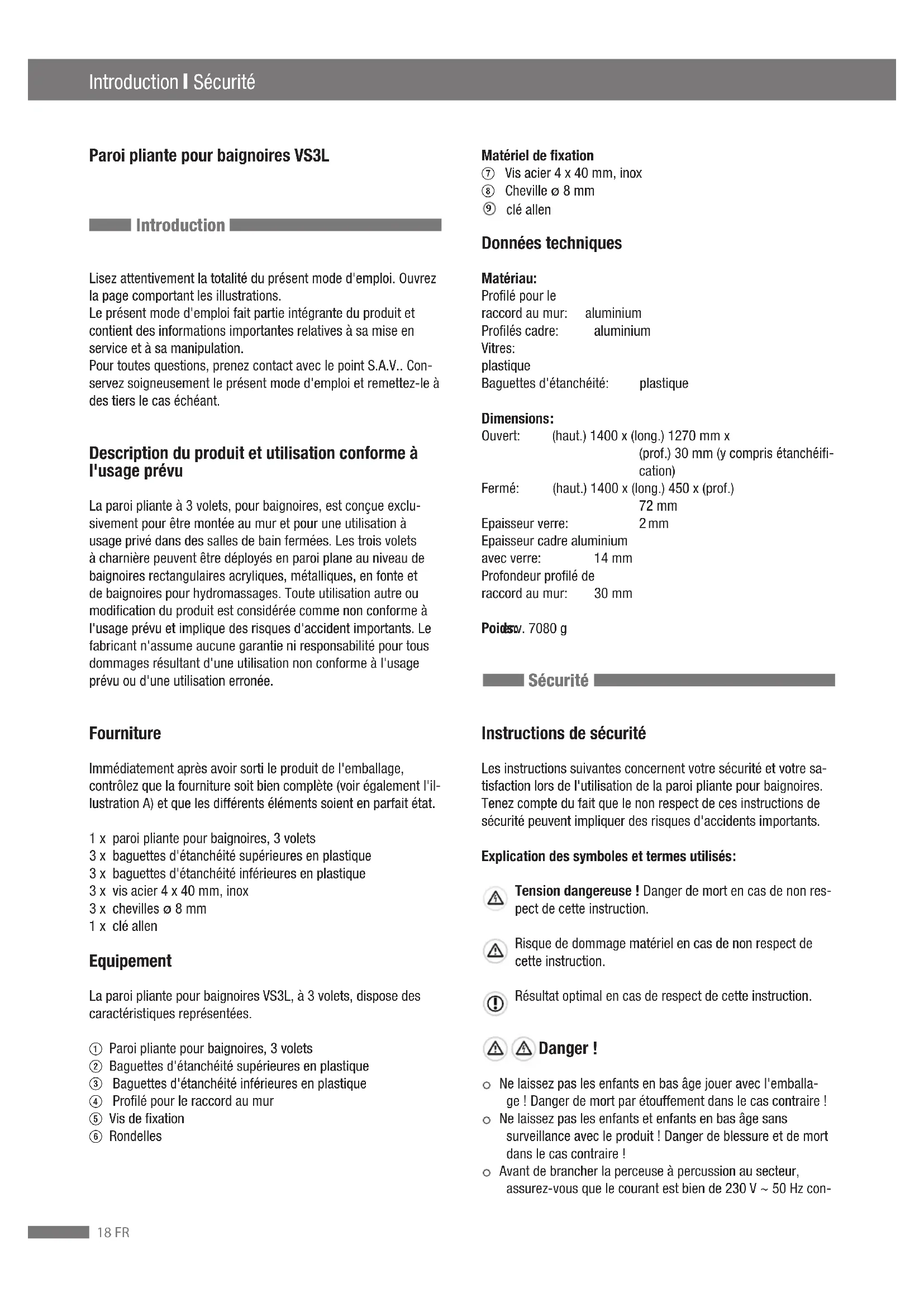

Paroi pliante pour baignoires VS3L

Introduction

Lisez attentivement la totalité du présent mode d'emploi. Ouvrez la page comportant les illustrations.

Le présent mode d'emploi fait partie intégrante du produit et contient des informations importantes relatives à sa mise en service et à sa manipulation.

Pour toutes questions, prenez contact avec le point S.A.V.. Conservez soigneusement le présent mode d'emploi et remettez-le à des tiers le cas échéant.

Description du produit et utilisation conforme à l'usage prévu

La paroi pliante à 3 volets, pour baignoires, est conçue exclusivement pour être montée au mur et pour une utilisation à usage privé dans des salles de bain fermées. Les trois volets à charnière peuvent être déployés en paroi plane au niveau de baignoires rectangulaires acryliques, métalliques, en fonte et de baignoires pour hydromassages. Toute utilisation autre ou modification du produit est considérée comme non conforme à l'usage prévu et implique des risques d'accident importants. Le fabricant n'assume aucune garantie ni responsabilité pour tous dommages résultant d'une utilisation non conforme à l'usage prévu ou d'une utilisation erronée.

Fourniture

Immédiatement après avoir sorti le produit de l'emballage, contrôlez que la fourniture soit bien complète (voir également l'illustration A) et que les différents éléments soient en parfait état.

1 x paroi pliante pour baignoires, 3 volets
3 x baguettes d'étanchéité supérieures en plastique
3 x baguettes d'étanchéité inférieures en plastique
3 x vis acier 4 x 40 mm, inox
3 x chevilles ∅ 8 mm
1 x clé allen

Equipement

La paroi pliante pour baignoires VS3L, à 3 volets, dispose des caractéristiques représentées.

① Paroi pliante pour baignoires, 3 volets
② Baguettes d'étanchéité supérieures en plastique
③ Baguettes d'étanchéité inférieures en plastique
④ Profilé pour le raccord au mur
⑤ Vis de fixation
⑥ Rondelles

Matériel de fixation

⑦ Vis acier 4 x 40 mm, inox
⑧ Cheville ∅ 8 mm
⑨ clé allen

Données techniques

Matériau:

Profilé pour le

raccord au mur: aluminium

Profilés cadre: aluminium

Vitres:

plastique

Baguettes d'étanchéité: plastique

Dimensions:

Ouvert: (haut.) 1400 x (long.) 1270 mm x (prof.) 30 mm (y compris étanchéifi- cation)

Fermé: (haut.) 1400 x (long.) 450 x (prof.) 72 mm

Epaisseur verre: 2 mm

Epaisseur cadre aluminium

avec verre: 14 mm

Profondeur profilé de

raccord au mur: 30 mm

Poidsw. 7080 g

Sécurité

Instructions de sécurité

Les instructions suivantes concernent votre sécurité et votre satisfaction lors de l'utilisation de la paroi pliante pour baignoires. Tenez compte du fait que le non respect de ces instructions de sécurité peuvent impliquer des risques d'accidents importants.

Explication des symboles et termes utilisés:

Tension dangereuse ! Danger de mort en cas de non respect de cette instruction.

Risque de dommage matériel en cas de non respect de cette instruction.

Résultat optimal en cas de respect de cette instruction.

Danger!

○ Ne laissez pas les enfants en bas âge jouer avec l'emballage ! Danger de mort par étouffement dans le cas contraire !

○ Ne laissez pas les enfants et enfants en bas âge sans surveillance avec le produit ! Danger de blessure et de mort dans le cas contraire !

- Avant de brancher la perceuse à percussion au secteur, assurez-vous que le courant est bien de 230 V \~ 50 Hz con-

formément aux consignes et que le système est bien équipé d'un fusible 16 ampères. Dans le cas contraire, danger de mort par électrocution ! Lisez également le mode d'emploi et les instructions de service de votre perceuse.

• Ne procédez au montage qu'à l'abri de l'humidité ! Danger de blessure et de mort dans le cas contraire !
  Lors du montage mural, n'endommagez aucunes conduites de gaz, lignes électriques, conduites d'eau ou de gasoil ni lignes de télécommunication ! Danger de blessure et de mort dans le cas contraire !
  ○ Ne pas utiliser le produit pour s'aider à monter dans la baignoire ! Danger de blessure et de mort dans le cas contraire !
  ○ Lors de l'utilisation du produit, veillez à ne pas vous coincer ! Risque de blessure dans le cas contraire !

Attention!

• N'utiliser le produit qu'avec les pièces d'origine fournies! Risque d'endommagement dans le cas contraire!
  Contrôlez avant le montage et la mise en service que la fourniture soit complète et ne soit pas endommagée ! Dans le cas contraire, il y a risque d'endommagement par suite d'une utilisation incorrecte !
  Contrôlez avant la mise en service que l'ensemble des éléments soient montés conformément au mode d'emploi ! Risque d'endommagement dans le cas contraire !
• Ne pas utiliser le produit pour y déposer des objets ! Risque d'endommagement dans le cas contraire !
• Evitez des endommagements importants lors du perçage des trous de montage dans le carrelage mural !
• Veillez à éviter les colorations et les endommagements de la paroi pliante pour baignoires. Pour le nettoyage, n'utilisez pas de produits décolorants, de produits nettoyants agressifs et récurants, de solvants, ou de détergents contenant de l'acétone ou du chlore.
• Ne faire réparer le produit que par du personnel spécialisé agréé et formé ! Risque d'endommagement et perte de garantie dans le cas contraire !

Montage

Lors du montage mural, n'endommagez aucunes conduites de gaz, lignes électriques, conduites d'eau ou de gasoil ni lignes de télécommunication ! Danger de blessure et de mort dans le cas contraire !
Contrôlez dans votre contrat de location les dispositions relatives aux travaux d'installation dans la salle de bain !

• Organisez un emplacement de travail libre dans la salle de bain à proximité de la baignoire.
• Collez un ruban crêpe sur les endroits à côté des joints en silicone.
• Lissez la surface des joints en silicone à l'aide du mélange de produit vaisselle et d'eau du robinet. Pour ce faire, plongez plusieurs fois le doigt dans le mélange et lissez la silicone.

Les trois éléments à charnière sont orientés avec le profilé de raccord au mur soit avec butée sur la gauche soit avec butée sur la droite. Pour ce faire, orienter la paroi pliante en la tournant à 180°.

Le matériel suivant est nécessaire pour le montage

· crayon feutre
· crayon à papier
• mètre pliant
- niveau à eau
- tournevis plat
- perceuse à percussion
- foret pierre ∅ 8 mm
- silicone pour pièces humides env. 80 g
- mélange de: produit vaisselle dissout dans env. 100 ml d'eau du robinet
- ruban crêpe adhésif

- Sortez les éléments de l'emballage et contrôlez qu'ils soient complets et ne soient pas endommagés.

- Déterminez l'endroit où sera montée la paroi pliante.

- Ce faisant, veillez à ce que l'ouverture et la fermeture ne soient pas gênées par des installations, des armatures, des poignées d'appui, des pentes de mansardes ou des avances de murs.

Voir ill. B:

• Dévissez complètement des filetages du profilé de raccord au mur ④ les 3 vis de fixation ⑤ avec les 3 rondelles ⑥.
• Séparez le profilé de raccord au mur au profilé du cadre de l'élément extérieur de la paroi pliante.

Voir ill. C:

• Tenez verticalement contre le mur le profilé de raccord au mur, avec un niveau à eau. Le profilé de raccord au mur se trouve au centre du bord de la baignoire.
• Marquez à l'aide du crayon feutre (carrelage) ou du crayon à papier (joints) les 3 trous sur le mur.

Voir ill. D:

- Percez les 3 trous pour la fixation de la paroi pliante pour baignoires. Utilisez pour cela un foret pierre ∅ 8 mm.

Percez tout d'abord à une vitesse de rotation réduite les trous à env. 5 mm seulement, puis à une vitesse de rotation élevée jusqu'à une profondeur d'environ 50 mm. Veillez à éviter un endommagement important du mur.

- Insérez les 3 chevilles ⑧ dans les trous de telle sorte qu'elles soient bord à bord.

Voir ill. E:

- A l'aide des 3 vis de fixation ⑦, vissez dans les chevilles le profilé de raccord au mur, de telle sorte qu'il soit bord à bord.

Voir ill. F:

Les étapes de travail suivantes sont valables aussi bien pour le montage avec butée sur la gauche que pour le

montage avec butée sur la droite. Voir également l'ill. A.

• Choisissez les baguettes d'étanchéité en plastique en fonction des indications en mm conf. à l'ill. F pour les différents éléments de la paroi pliante.
• Emboîtez les 3 baguettes d'étanchéité supérieures en plastique ② dans la rainure des bords supérieurs des 3 volets de la paroi pliante de façon à ce que les baguettes soient parfaitement adaptées.

Tenez compte du fait que c'est l'extrémité des baguettes d'étanchéité en plastique qui doit tout d'abord être emboîtée dans la rainure.

• Veillez à ce que les baguettes d'étanchéité soient bien droites dans le domaine des charnières (recouvrement plastique gris) en dehors de la rainure au niveau du bord supérieur et inférieur.
• Emboîtez les 3 baguettes d'étanchéité inférieures en plastique ③ dans la rainure des bords inférieurs des 3 volets de la paroi pliante de façon à ce que les baguettes soient parfaitement adaptées. Les larges lèvres d'égouttement sont tournées vers la baignoire.

Voir ill. G:

• Compensez à l'aide de silicone les inégalités entre le profilé de raccord au mur et le bord de la baignoire.
• Placez avec précaution la paroi pliante complètement dans le profilé de raccord au mur. Ce faisant, veillez à un montage correct – le côté lisse des éléments en verre synthétique à l'intérieur/le côté rugueux à l'extérieur.
• Faites passer les 3 vis de fixation ⑤ avec les 3 rondelles ⑥ à travers l'élément extérieur.
• Vissez seulement légèrement les 3 vis de fixation dans le filetage du profilé de raccord au mur – ne pas les serrer à fond.

Voir ill. H:

• Dépliez complètement la paroi le long du bord de la baignoire.
• Ajustez la paroi pliante de telle sorte que les baguettes d'étanchéité plastique inférieures reposent de manière parfaitement parallèle sur le bord de la baignoire.
• Serrez les 3 vis de fixation avec les 3 rondelles dans les filetages de l'élément extérieur.
• Assurez-vous que, dépliée, la paroi repose de manière parfaitement parallèle sur le bord de la baignoire et que, pliée, elle soit bord à bord avec le mur.
• Ajustez exactement la paroi pliante. Desserrez si nécessaire les vis de fixation et resserrez-les après avoir ajusté la paroi.

Voir ill. I:

Avis: Dans le cas de murs lisses, une compensation à la silicone entre le profilé de raccord au mur et le mur n'est pas nécessaire.

Pour compenser à la silicone les inégalités du mur, procédez comme suit:

• Remplissez de silicone les fentes entre le côté intérieur et extérieur du profilé de raccord au mur et le mur, sur toute la longueur.
• Remplissez de silicone les fentes entre le profilé du cadre de l'élément extérieur de la paroi pliante et le profilé de raccord au mur jusqu'à une hauteur de 100 mm.

Les joints en silicone doivent être entièrement secs avant que vous ne puissiez utiliser la paroi pliante. Conformez-vous aux indications du fabricant concernant la durée de séchage de la silicone utilisée.

Utilisation

Vous pouvez utiliser la paroi pliante à titre de protection contre les projections d'eau lorsque vous prenez une douche dans la baignoire. Pour ce faire, dépliez ou repliez la paroi pliante de l'intérieur ou de l'extérieur de la baignoire.

Déplier la paroi

- Dépliez entièrement la paroi pliante de telle sorte qu'elle repose de manière parfaitement parallèle sur le bord de la baignoire.

Replier la paroi

- Pliez la paroi de telle sorte qu'elle soit bord à bord contre le mur.

Nettoyage et maintenance

• La paroi pliante ne nécessite aucune maintenance.
• Après chaque douche, rincez à l'eau, paroi ouverte, les restes de savon ou gel douche.
• Eliminez des éléments en verre synthétique les gouttes d'eau restantes à l'aide d'un racloir en caoutchouc habituel.
• Eliminez du profilé de raccord au mur et des profilés cadre de la paroi pliante les gouttes d'eau restantes avec un chiffon doux.
• Nettoyez la paroi avec un chiffon et des nettoyants habituels de pH neutre.
• Veillez à éviter les colorations et les endommagements de la paroi pliante. Pour le nettoyage, n'utilisez pas de produits décolorants, de produits nettoyants agressifs et récurants, de solvants, ou de détergents contenant de l'acétone ou du chlore.
• Si vous avez démonté la paroi pliante, conservez-la nettoyée et sèche à température ambiante dans son emballage d'origine.

Elimination

Si vous ne les utilisez pas, remettez les matériaux d'emballage au centre d'élimination communal compétent. Les matériaux de l'emballage sont recyclables et sont sélectionnés en fonction de critères écologiques et d'élimination.

Pour les possibilités d'élimination de la paroi pliante lorsqu'elle sera mise au rebut, consultez votre commune.

Vous satisferez ainsi aux dispositions légales et contribuerez à la sauvegarde de l'environnement !

Garantie / Service

Garantie

Nous accordons sur cet appareil une garantie de 2 ans à compter de la date d'achat. Ce produit a été fabriqué avec soin et contrôlé consciencieusement avant la livraison. Conservez le bon de caisse à titre de preuve de votre achat.

En cas de recours à la garantie, prenez contact par téléphone avec le point S.A.V. de votre pays. Ce n'est qu'ainsi que pourra être assuré un retour gratuit de votre article.

De plus, la garantie ne s'applique qu'aux vices de matériel et de fabrication.

N'utilisez jamais le produit dans un but autre que l'usage prévu. Ne procédez vous-même à aucune manipulation ni modification du produit, la garantie est annulée dans le cas contraire. Cette garantie ne limite en rien vos droits légaux.

Service

Pour toutes questions complémentaires, prenez contact avec notre point S.A.V.. On vous y donnera toutes les informations nécessaires relatives aux questions de S.A.V..

E-mail: [e-mail]

Ravak a.s.

Obecnicka 285

26181 Příbram 1, CZ

Déclaration de conformité

Ce produit satisfait aux exigences des directives européennes et allemandes en vigueur. La conformité en a été prouvée. Des déclarations et documents correspondants sont disponibles chez le fabricant.

Ravak a.s., Obecnicka 285, 26181 Příbram 1, CZ

05

EN 14428

Paroi pliante pour baignoires / paroi douche avec vitres en verre synthétique

Aptitude au nettoyage: essai passé avec succès

Propriétés à la casse: essai passé avec succès

Longévité: essai passé avec succès
