INSTRUKCJA OBSŁUGI PISG 120 B3 PARKSIDE

Wskazówki dotyczące montażu, obsługi i bezpieczeństwa Tłumaczenie oryginalnej instrukcji eksploatacji

ES

SOLDADORA INVERTER

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

SK

PL Wskazówki dotyczące montażu, obsługi i bezpieczeństwa Strona 99

Objaśnienie użytych piktogramów ......Strona 100

Wstep......Strona 101

Zastosowanie zgodne z przeznaczeniem......Strona 101

Zakres dostawy ......Strona 101

Opis elementów......Strona 101

Dane techniczne ...... Strona 102

Wskazówki dotyczące bezpieczeństwa ......Strona 102

Zródła zagrożenia podczas spawania łukowego......Strona 104

Wskazówki dotyczące bezpieczeństwa stosowania maski spawalniczej......Strona 107

Środowisko o zwiększonym zagrożeniu elektrycznym ......Strona 108

Spawanie w ciasnych pomieszczeniach ......Strona 109

Sumowanie napięć biegu jatowego ......Strona 110

Stosowanie pasów naramiennych ......Strona 110

Odzież ochronna......Strona 110

Klasyfikacja urządzeń EMC ......Strona 111

Przed uruchomieniem....Strona 112

Montaż maski spawalniczej......Strona 112

Uruchamianie ....Strona 112

Spawanie......Strona 114

Konserwacja i czyszczenie......Strona 115

Wskazówki dotyczące ochrony środowiska i informacje na temat utylizacji......Strona 115

Deklaracja zgodności UE ......Strona 115

Wskazówki dotyczące gwarancji i serwisu......Strona 116

Warunki gwarancji ......Strona 116

Okres gwarancji i ustawowe roszczenia z tytułu braków ......Strona 116

Zakres gwarancji ......Strona 117

Przebieg zgłoszenia gwarancyjnego......Strona 117

Serwis ......Strona 118

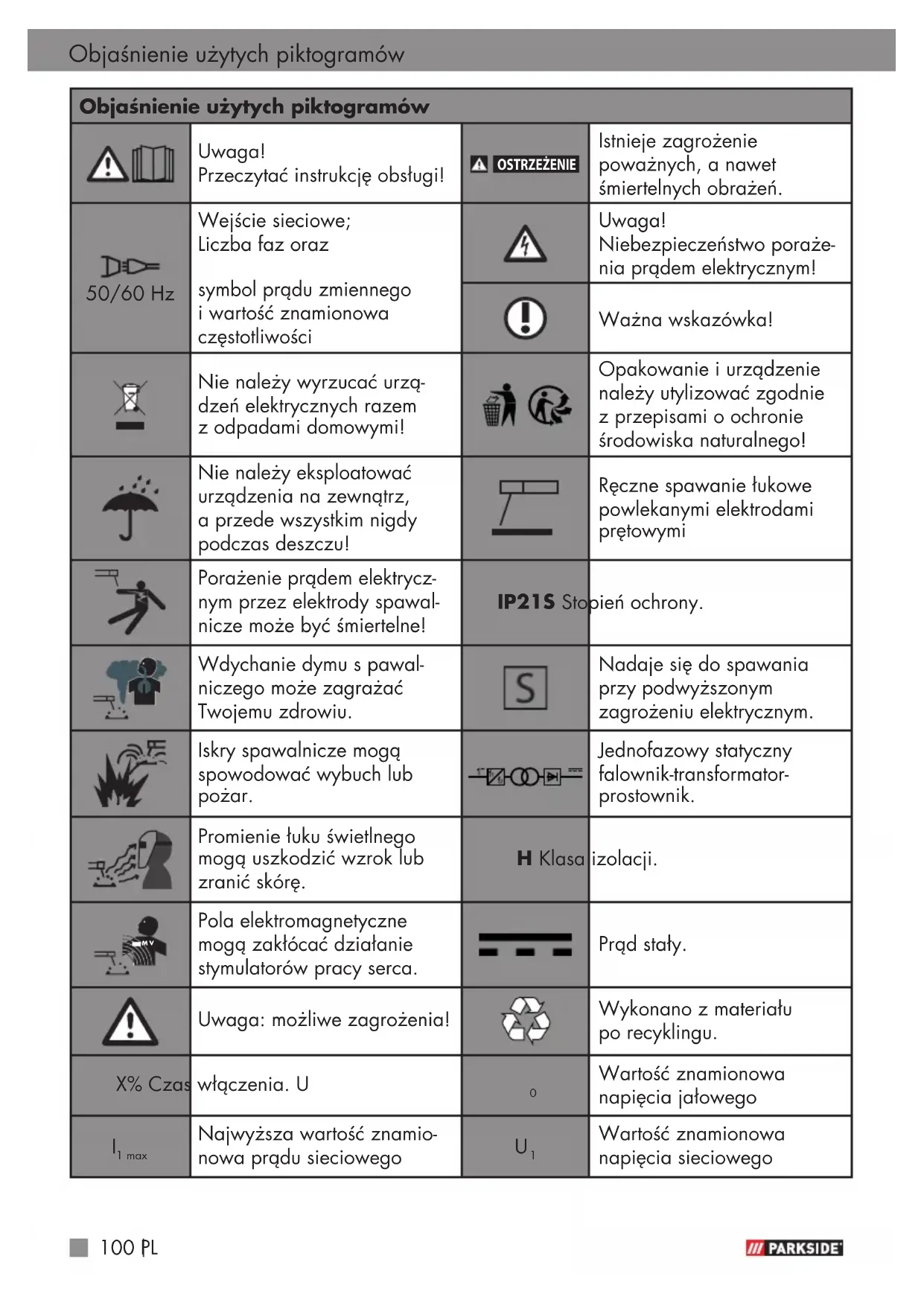

Objaśnienie użytych piktogramów
	Uwaga!Przeczytać instrukcję obsługi!	OSTRZEŻENIE	Istnieje zagrożenie poważnych, a nawet śmiertelnych obrażeń.
50/60 Hz	Wejście sieciowe;Liczba faz orazsymbol prądu zmiennegoi wartość znamionowaczęstotliwości		Uwaga!Niebezpieczeństwo porażenia prądem elektrycznym!
			Ważna wskazówka!
	Nie należy wyrzucać urządzeń elektrycznych razem z odpadami domowymi!		Opakowanie i urządzenie należy utylizować zgodnie z przepisami o ochronie środowiska naturalnego!
	Nie należy eksploatować urządzenia na zewnątrz,a przede wszystkim nigdy podczas deszczu!		Ręczne spawanie łukowe powlekanymi elektrodami prętowymi
	Porażenie prądem elektrycznym przez elektrody spawalnicze może być śmiertelne!	IP21S Stopień ochrony.
	Wdychanie dymu s pawalniczego może zagrażaćTwojemu zdrowiu.		Nadaje się do spawania przy podwyższonym zagrożeniu elektrycznym.
	Iskry spawalnicze mogą spowodować wybuch lub pożar.		Jednofazowy statyczny falownik-transformator-prostownik.
	Promienie łuku świetlnego mogą uszkodzić wzrok lub zranić skórę.	H Klasa izolacji.
	Pola elektromagnetyczne mogą zakłócać działanie stymulatorów pracy serca.		Prąd stały.
	Uwaga: możliwe zagrożenia!		Wykonano z materiału po recyklingu.
CAS	włączenia. U	0	Wartość znamionowa napięcia jałowego
	Najwyższa wartość znamionowa prądu sieciowego	U_1	Wartość znamionowa napięcia sieciowego
[w8xk]	Najwyższa wartość znamionowa prądu spawalniczego	U_2	Standardowe napięcie robocze
	Wartość skuteczna największego prądu sieciowego

ZGRZEWARKA INWERTOROWA PISG 120 B3

- Wstep

Gratulujemy! Zdecydowali się Państwo na zakup produktu wysokiej jakości. Przed pierwszym uruchomie- niem należy zapoznać się z produktem. W tym celu proszę uważnie przeczytać wskazówki dotyczące bezpieczeństwa. Uruchomienie produktu mogą przepro- wadzać wyłącznie odpowiednio przeszkolone osoby.

PRZECHOWYWAĆ POZA ZASIĘGIEMDZIECI!

- Zastosowanie zgodne z przeznaczeniem

Zgrzewarka ta nadaje się do spawania metali takich jak stal węglowa, stal stopowa, inne stale szlachetne, miedź, aluminium, tytan itp. Produkt wyposażony jest w lampkę kontrolną, wskaźnik ochrony termicznej i wentylator chłodzący. Ponadto jest wyposażona w szelki nośne w celu bezpiecznego podnoszenia i przemieszczania produktu. Niewłaściwa obsługa produktu może być niebezpieczna dla osób, zwierząt i mienia. Produkt należy używać wyłącznie zgodnie z opisem i określonymi obszarami zastosowania. Zachować niniejszą instrukcję w bezpiecznym miejscu. W przypadku przekazania produktu osobom trzecim należy przekazać również wszystkie

dokumenty. Wszelkie użycie niezgodne z przeznaczeniem jest zabronione i potencjalnie niebezpieczne. Szkody spowodowane nieprzestrzeganiem instrukcji lub użyciem niezgodnym z przeznaczeniem nie są objęte gwarancją i nie należą do zakresu odpowiedzialności producenta. Urządzenie jest przeznaczone do użytku profesjonalnego. W przypadku użytku komercyjnego gwarancja wygasa.

- Zakres dostawy

1 Zgrzewarka inwertorowa

1 Maska spawalnicza

2 Przewody spawalnicze

1 łączona szczotka druciana z mtotkiem do usuwania żużlu

1 Szelki nośne

5 Elektrody spawalnicze(2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

1 Instrukcja obsługi

- Opis elementów

1 Szelki nośne
2 Pokrętło
3 Kontrolka przegrzania
4 Zacisk masowy
5 Uchwytelektrody
6 łączona szczotka druciana z mtotkiem do usuwania żużlu
7 Maska spawalnicza
8 Uchwyt
9 Przełącznik WŁ / WYŁ

10 Kabel sieciowy 4 m
11 Szybaochronna
12 Elektrody spawalnicze

- Dane techniczne

Zasilanie sieciowe: 230 V	50/60 Hz
Wejściowa moc znamionowa:	3,6 kW
Maks. prąd spawalniczy i odpowiednio znormalizowane napięcie robocze:	10 A/20,4 V-120 A/24,8 V
Wartość znamionowa napięcia sieciowego:	U_1 : 230 V
Najwyższa wartość znamionowa prądu sieciowego:	I_1max : 22 A
Maksymalny efektywny prąd wejściowy:	I_1eff : 11 A
Wartość znamionowa napięcia jatowego:	U_0 : 80 V
Rodzaj ochrony: IP21S
Masa: ok. 3 kg
Czas włączenia X: 30% w	40°C i120 A
Opadająca krzywa charakterystyczna
Grubość materiału spawalnego:	1,5 mm -3,0 mm

Wskazówki dotyczące bezpieczeństwa

Należy dokładnie przeczytać instrukcję użytkowania i stosować się do opisanych wskazówek.

Na podstawie niniejszej instrukcji użytkowania należy zapoznać

się z urządzeniem, jego prawidłowym użytkowaniem oraz wskazówkami dotyczącymi bezpieczeństwa. Wszystkie dane techniczne tej zgrzewarki znajdują się na tabliczce znamionowej, prosimy o zapoznanie się z parametrami technicznymi tego urządzenia.

OSTRZEŻENIE Materiały opakowaniowe należy trzymać z dala od dzieci. Niebezpieczeństwo uduszenia!

Dzieci w wieku powyżej 16 lat oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub nieposiadające odpowiedniego doświadczenia i wiedzy mogą korzystać z tego urządzenia, o ile będą nadzorowane lub zostały przeszkolone w zakresie bezpiecznego korzystania z urządzenia i rozumieją wynikające z tego zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja przeprowadzane przez użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

■ Wykonywanie napraw i/lub prac konserwacyjnych należy zlecać wyłącznie wykwalifikowanym elektrykom.

Należy używać wyłącznie przewodów spawalniczych dostarczonych z urządzeniem.

W trakcie eksploatacji urządzenie nie powinno stać bezpośrednio przy ścianie, być przykryte lub ustawione między innymi urządzeniami, aby przez cały czas przez szczeliny wentylacyjne mogła być pobierana wystarczająca ilość powietrza. Należy się upewnić, że urządzenie jest poprawnie podłączone do napięcia sieciowego. Należy unikać naprężenia rozciągającego przewodu sieciowego. Przed ustawieniem urządzenia w innym miejscu najpierw należy wyjąć wtyczkę z gniazda sieciowego.

Jeżeli urządzenie nie jest używane, zawsze należy je wyłączać za pomocą przełącznika Wt / WYt. Uchwyt elektrody należy odłożyć na izolowane podłoże i wyłąć elektrody z uchwytu dopiero po 15 minutach wychładzania.

Należy zwrócić uwagę na stan przewodu spawalniczego, uchwytu elektrody oraz zacisków masowych. Zużycia na izolacji oraz na elementach przewodzących prąd mogą powodować zagrożenie

i obniżyć jakość prac spawalniczych.

Podczas spawania łukowego powstają iskry, roztopione elementy metalowe oraz dym. W związku z tym należy przestrzegać poniższych wska- zówek: Wszystkie łatwopalne substancje i/lub materiały należy usunąć z miejsca pracy i jego bezpośredniego otoczenia.

Należy zapewnić wentylację miejsca pracy.

Nie należy spawać na zbiornikach, pojemnikach lub rurach, które zawierają bądź zawierały łatwopalne ciecze albo gazy.

OSTRZEŻENIE Należy unikać bezpośredniego kontaktu z obwodem spawalniczym. Napięcie jałowe między szczypcami elektrody a zaci- skiem masowym może być niebezpieczne, istnieje ryzyko porażenia prądem.

■ Urządzenia nie należy eksplo- atować i przechowywać w wil- gotnym lub mokrym otoczeniu lub na deszczu. Obowiązuje tutaj przepis bezpieczeństwa IP21S.

Należy chronić oczy za pomocą przeznaczonych do tego szybek ochronnych (DIN

stopień 9–10), które mocuje się do załączonej ostony spa-walniczej. Należy stosować rękawice ochronne i suchą odzież ochronną, która jest wolna od olejów i tłuszczów, aby chronić skórę przed promieniowaniem ultrafioletowym łuku elektrycznego.

OSTRZEŻENIE Nie należy stosować źródła prądu spawalniczego do szorstkowania rur.

Ważne wskazówki:

■ Promieniowanie łuku elektrycznego może szkodzić oczom i powodować poparzenia skóry.
■ Spawanie łukowe wytwarza iskry i krople stopionego metalu, spawany przedmiot zaczyna żarzyć się i pozostaje bardzo gorący przez stosunkowo długi czas. W związku z tym obrabianego przedmiotu nie wolno dotykać gołymi rękami.

Podczas spawania łukowego emitowane są opary szkodliwe dla zdrowia. Należy uważać, aby w miarę możliwości ich nie wdychać.

Należy się zabezpieczyć przed niebezpiecznym działaniem łuku elektrycznego,

a osoby nieuczestniczące w pracy powinny znajdować się w odległości co najmniej 2 m od łuku elektrycznego.

⚠️ UWAGA!

Podczas eksploatacji zgrzewarki, zależnie od warunków sieciowych punktu przyłączenia, może dojść do zakłóceń w zasilaniu innych odbiorników. W przypadku wątpliwości należy się zwrócić do swojego dostawcy energii elektrycznej.

Podczas pracy zgrzewarki może dojść do nieprawidłowego działania innych urządzeń, takich jak np. aparaty słuchowe, rozruszniki serca itp.

- Źródła zagrożenia podczas spawania łukowego

Podczas spawania łukowego powstaje wiele źródeł zagrożenia. Z tego względu szczególnie ważne jest, aby spawacz przestrzegał poniższych zasad, aby nie stwarzał zagrożenia sobie lub innym oraz unikał szkód na osobie i sprzęcie.

■ Wykonywanie prac po stronie napięcia sieciowego, np. przy

przewodach, wtyczkach, gniazdach sieciowych itd., należy zlecić wykwalifikowanemu elektrykowi zgodnie z krajowymi i lokalnymi przepisami.

■ W razie wypadku zgrzewarkę należy natychmiast odłączyć od napięcia sieciowego.

■ W przypadku wystąpienia elektrycznych napięć dotykowych, należy natychmiast wyłączyć urządzenie i dać do sprawdzenia przez wykwalifikowanego elektryka.

■ Po stronie prądu spawalniczego należy zawsze uważać na dobre elektryczne styki.

Podczas spawania należy zawsze nosić izolujące rękawice ochronne na obu dłoniach. Chronią one przed porażeniami prądem elektrycznym (napięcie jałowe obwodu prądu spawalniczego), szkodliwym promieniowaniem (ciepło i promieniowanie UV), jak również przed żarzącym się metalem i odpryskami.

Należy nosić solidne, izolowane obuwie robocze. Obuwie powinno izolować również w przypadku wilgoci. Półbuty są nieodpowiednie, ponieważ spadające, żarzące się krople metalu mogą powodować poparzenia.

Należy nosić odpowiednią odzież ochronną zamiast ubrań syntetycznych.

Nie należy patrzeć w łuk elektryczny bez ochrony oczu – stosować wyłącznie maskę spawalniczą z szybką ochronną, spełniającą wymogi normy DIN. łuk elektryczny poza światłem i promieniowaniem cieplnym, które może powodować oślepienie lub oparzenie, wytwarza również promieniowanie UV. W przypadku niewystarczającej ochrony to niewidoczne promieniowanie ultrafioletowe powoduje bardzo bolesne zapalenie spojówek, które jest odczuwalne dopiero po kilku godzinach. Poza tym, promieniowanie UV wywołuje na nieosłoniętych częściach ciała poparzenia takie jak przy oparzeniu słonecznym.

Również osoby znajdujące się w pobliżu łuku elektrycznego lub pomocnicy muszą zostać poinstruowani w zakresie zagrożeń i zostać wyposażone w wymagane środki ochrony. W razie konieczności należy ustawić ścianki ochronne.

Podczas spawania, szczególnie w małych pomieszczeniach, należy zapewnić

dopływ odpowiedniej ilości świeżego powietrza ze względu na powstawanie dymu i szkodliwych gazów.

Nie należy przeprowadzać żadnych prac spawalniczych na pojemnikach, w których przechowywane są gazy, paliwa, oleje mineralne itp., nawet gdy zostały już dawno opróżnione, ponieważ pozostałości stwarzają ryzyko wybuchu.

■ W pomieszczeniach zagrożonych ogniem i wybuchem obowiązują szczególne przepisy.

■ Połączenia spawane, które są poddawane wysokim naprężeniom i muszą spełniać specjalne wymogi dotyczące bezpieczeństwa, mogą być wykonywane wyłącznie przez specjalnie przeszkolonych i certyfikowanych spawaczy. Przykładem są kotły ciśnie-niowe, szyny jezdne, sprzęgi przyczepowe.

⚠ UWAGA! Zacisk masowy należy zawsze podłączyć do miejsca spawania tak blisko, jak to tylko możliwe, aby prąd spawalniczy miał jak najkrótszą drogę z elektrody do zacisku masowego. Zacisku masowego nie należy łączyć z obudową

zgrzewarki! Nigdy nie należy podłączać zacisku masowego do uziemionych części, które znajdują się daleko od obrabianego przedmiotu, np. rura z wodą na drugim końcu pomieszczenia.

W przeciwnym razie może dojść do uszkodzenia systemu przewodów ochronnych pomieszczenia, w którym się spawa.

■ Zgrzewarki nie należy eksplo- atować podczas deszczu.
■ Zgrzewarki nie należy eksploatować w wilgotnym otoczeniu.
■ Zgrzewarkę należy stawiać wyłącznie na równym podłożu.
■ Wyjście jest obliczone przy temperaturze otoczenia wynoszącej 20°C. Czas spawania można skrócić w wyższych temperaturach.

Zagrożenie porażeniem prądem:

Porażenie prądem elektrycznym przez elektrodę spawalniczą może być śmier- telne. Nie należy spawać pod- czas opadów deszczu lub śniegu. Należy nosić suche izolowane rękawice. Nie dotykać elektrody gołymi rękoma.

Nie należy nosić mokrych lub

uszkodzonych rękawic. Należy chronić się przed porażeniem prądem elektrycznym, izolując obrabiany przedmiot. Nie należy otwierać obudowy urządzenia.

Zagrożenie spowodowane dymem spawalniczym:

Wdychanie dymu spawalniczego może zagrażać zdrowiu. Nie trzymać głowy w dymie. Urządzenie należy eksploatować w otwartych obszarach. Stosować wentylację w celu usunięcia dymu.

Zagrożenie spowodowane iskrami spawalniczymi:

Iskry spawalnicze mogą spowodować wybuch lub pożar. łatwopalne materiały należy trzymać z dala od miejsca spawania. Nie należy spawać w pobliżu palnych materiałów. Iskry spawalnicze mogą spowodować pożar. W pobliżu powinien znajdować się obserwator, który może natychmiast użyć przygotowanej gaśnicy. Nie należy spawać na bębnach lub innych zamkniętych pojemnikach.

Zagrożenie spowodowane promieniami łuku elektrycznego:

■ Promienie łuku świetlnego mogą uszkodzić wzrok lub zranić skóre. Należy nosić czapkę i okulary ochronne. Należy nosić ochronę słuchu i wysoko zapinany kołnierz. Należy nosić kaski ochronne oraz zwracać uwagę na odpowiednie ustawienie filtra. Należy stosować całkowitą ochronę ciała.

Zagrożenie spowodowane polem elektromagnetycznym:

Prąd spawalniczy wytwarza pola elektromagnetyczne. Nie należy stosować z medycznymi implantami. Nigdy nie należy owijać przewodów spawalniczych wokół ciała. Przewody spawalnicze należy połączyć.

- Wskazówkidotyczące bezpieczeństwa stosowaniamaski spawalniczej

Przed rozpoczęciem spawania należy zawsze sprawdzić

za pomocą jasnego źródła światła (np. zapalniczki), czy maska spawalnicza prawidłowo działa.

- Odpryski mogą uszkodzić szybkę ochronną. Uszkodzone lub porysowane szybki ochronne należy natychmiast wymienić.

Bezzwłocznie należy wymienić uszkodzone, bardzo zabrudzone lub wyszczerbione komponenty.

■ Urządzenie może być obsługi wane wyłączne przez osoby, które ukończyły 16 lat.

Należy zapoznać się z przepisami dotyczącymi bezpieczeństwa spawania. W tym celu należy przestrzegać również wskazówek dotyczących bezpieczeństwa eksploatacji zgrzewarki.

Podczas spawania należy zawsze zakładać maskę spawalniczą. Brak maski spawalniczej może skutkować ciężkimi obrażeniami siatkówki.

Podczas spawania zawsze należy nosić odzież ochronną.

Nigdy nie należy używać maski spawalniczej bez szybki ochronnej.

Należy w porę wymienić szybkę ochronną, aby mieć

dobrą widoczność i zapobiec zmęczeniu podczas pracy.

- Środowisko o zwiększonym zagrożeniu elektrycznym

Podczas spawania w środowisku o zwiększonym zagrożeniu elektrycznym należy stosować się do następujących wskazówek dotyczących bezpieczeństwa. Środowiska o zwiększonym i zagrożeniu elektrycznym występują na przykład:

■ w miejscach pracy, w których przestrzeń ruchu jest ograniczona, w związku z czym spawacz pracuje w pozycji wymuszonej (np. klęczącej, siedzącej lub leżącej) i dotyka części przewodzących energię elektryczną;

■ w miejscach pracy, które są całkowicie lub częściowo ograniczone pod kątem przewodzenia elektrycznego i w których występuje duże zagrożenie z powodu możliwego do uniknięcia lub przypadkowego dotknięcia przez spawacza;

■ w mokrych, wilgotnych lub gorących miejscach pracy, w których wilgotność powie-

trza lub pot znacznie obniżają opór ludzkiej skóry i właści-wości izolacyjne wyposażenia ochronnego.

Metalowa drabina lub rusztowanie mogą również tworzyć środowisko o zwiększonym zagrożeniu elektrycznym.

Podczas pracy w takich warunkach należy stosować izolujące podkładki i przekładki, zakładać rękawice z mankietami oraz nakrycia chroniące głowę wykonane ze skóry lub innych izolujących materiałów w celu izolacji ciała od ziemi. Źródło prądu spawalniczego musi znajdować się poza obszarem roboczym lub powierzchniami o przewodzeniu elektrycznym i poza zasięgiem spawacza.

Dodatkowa ochrona przed porażeniem prądem sieciowym w przypadku awarii może zostać zapewniona przez zastosowanie wyłącznika różnicowoprądowego, który jest użytkowany przy prądzie upływu nie większym niż 30 mA i zasila wszystkie urządzenia sieciowe w pobliżu. Wyłącznik różnicowoprądowy musi być przystosowany do wszystkich rodzajów prądu.

Środki do szybkiego odłączenia elektrycznego źródła prądu spa- walniczego lub obwodu prądu spawalniczego (np. wyłącznik awaryjny) muszą być łatwo dostępne.

Podczas stosowania spawarek w niebezpiecznych warunkach elektrycznych napięcie wyjściowe zgrzewarki na biegu jatowym nie może być wyższe niż 113 V (wartość maksymalna). Zgrzewarka ta może być używana w takich przypadkach ze względu na napięcie wyjściowe.

- Spawanie w ciasnych pomieszczeniach

Podczas spawania w ciasnych przestrzeniach istnieje ryzyko spowodowane toksycznymi gazami (niebezpieczeństwo uduszenia).

W ciasnych pomieszczeniach można spawać tylko wtedy, gdy w pobliżu przebywają poinstruowane osoby, które mogą interweniować w razie potrzeby. Tutaj przed użyciem urządzenia spawalniczego należy dokonać oceny eksperta, aby ustalić, jakie kroki są konieczne, aby zapewnić bezpieczeństwo pracy, i jakie środki ostrożności należy podjąć

podczas właściwego procesu spawania.

- Sumowanie napięć biegu jałowego

Jeśli w tym samym czasie pracuje więcej niż jedno źródło prądu spawania, ich napięcia w obwo- dzie otwartym mogą się sumować i prowadzić do zwiększonego zagrożenia elektrycznego. Źródła prądu spawalniczego muszą być podłączone w taki sposób, aby zminimalizować to zagrożenie. Źródła prądu spawalniczego z oddzielnymi elementami sterującymi i przyłączami muszą być wyraźnie oznaczone, aby wskazać, co należy do którego obwodu.

- Stosowanie pasów naramiennych

Nie należy spawać, jeżeli źródło prądu spawalniczego jest noszone, np. za pomocą pasa naramiennego.

W ten sposób unika się:

■ ryzyka utraty równowagi podczas ciągnięcia podłączonych przewodów lub węży,

zwiększonego ryzyka porażenia prądem, gdy spawacz wejdzie w kontakt z ziemią podczas korzystania ze źródła prądu spawalniczego klasy I, którego obudowa jest uziemiona przez przewód ochronny.

- Odzież ochronna

Podczas pracy spawacz musi być chroniony na całym ciele odpowiednią odzieżą i ostoną twarzy przed promieniowaniem i oparzeniami. Należy wziąć pod uwagę następujące kroki:

• Przed pracami związanymi ze spawaniem należy założyć odzież ochronną.
• Należy założyć rękawice ochronne.
• Otworzyć okno lub uruchomić wentylator, aby zagwa-rantować dopływ powietrza.
  ■ Założyć okulary ochronne i ostone ust.

Na obu dłoniach należy nosić rękawice z mankietami z odpowiedniego materiału (skóra). Muszą one być w nienagannymstanie.

■ W celu ochrony odzieży przed iskrami i przypaleniem

należy zakładać odpowiednie fartuchy. Jeżeli rodzaj pracy tego wymaga, np. spawanie nad głową, należy założyć kombinezon ochronny i, jeżeli jest to konieczne, również ostonę głowy.

Ochrona przeciw promie- niowaniu i oparzeniom

- Klasyfikacja urządzeń EMC

Zgodnie z normą

IEC 60974-10 jest to zgrzewarka o klasie kompatybilności elektromagnetycznej A. Urządzenia klasy A to urządzenia, które nadają się do użytku we wszystkich innych obszarach z wyjątkiem obszarów mieszkalnych i obszarów bezpośrednio podłączonych do sieci niskona-pięciowej, która (również) zasila budynki mieszkalne. Urządzenia klasy A muszą spełniać wartości graniczne klasy A.

■ Wywieszając w miejscu pracy szyld „Uwaga! Nie patrzeć w płomień!”, należy wskazać zagrożenie uszkodzenia wzroku. Miejsca pracy należy tak ostonić, aby osoby znajdujące się w pobliżu były chronione. Osoby nieupoważnione nie mogą zbliżać się do obszaru prac spawalniczych.

■ Ściany znajdujące się w bezpośrednim sąsiedztwie stałych miejsc pracy nie powinny być jasne ani błyszczące. Okna należy zabezpieczyć co najmniej do wysokości głowy przeciw przepuszczaniu lub odbijaniu promieniowania, np. przez odpowiednie pomalowanie.

OSTRZEŻENIE: urządzenia klasy A są przeznaczone do użytku w środowisku przemystowym. Ze względu na zmienne zakłócające związane z mocą i promieniowaniem, mogą wystąpić trudności w zapewnieniu kompatybilności elektromagne-tycznej w innych środowiskach.

Nawet jeśli urządzenie spełnia wartości graniczne emisji zgodnie z normą, takie urządzenia mogą nadal prowadzić do zakłóceń elektromagnetycznych we wrażliwych systemach i urządzeniach. Za zakłócenia spowodowane działaniem łuku

podczas pracy odpowiada użytkownik i musi on zastosować odpowiednie środki ochrony. Użytkownik musi przy tym w szczególności uwzględnić:

– przewody zasilania, sterujące, sygnałowe i telekomunikacyjne;
- komputer i inne urządzenia sterowane mikroprocesorem;
-urządzeniatelewizyjne, radiowe i inne urządzenia odtwarzające;
– elektroniczne i elektryczne urządzenia bezpieczeństwa;
- osoby z rozrusznikami serca lub aparatami słuchowymi;
-urządzeniapomiarowe i kalibracyjne;

– odporność na zakłócenia pozo- stałych urządzeń w pobliżu;
– porę dnia, w której będą przeprowadzane prace. W celu ograniczenia ewentualnego promieniowania zakłócającego zaleca się:

- wyposażzyć przyłącze sieciowe w filtr sieciowy;

– regularnie konserwować sprzęt i utrzymywać go w dobrym stanie

– całkowite rozwinięcie przewodów spawalniczych i ułożenie ich możliwie równolegle na ziemi;

- urządzenia i systemy narażone na promieniowanie

zakłócające należy usunąć z miejsca pracy lub w miarę możliwości ostonić.

Produkt przeznaczony wyłącznie do użytku profesjonalnego.

- Przed uruchomieniem

Należy wyjąć urządzenie i akcesoria z opakowania i sprawdzić pod kątem uszkodzeń (np. uszkodzenia transportowe)

Należy zamocować szelki nośne na urządzeniu (patrz rys. C1 – C4).

- Montaż maski spawalniczej

Zamontować uchwyt na masce spawalniczej 7, jak przedstawiono na rys. A.
Zamontować szybkę ochronną do maski spawalniczej 7, jak przedstawiono na rys. B.
■ Szybka ochronnd musi być wsunięta na górze.

Wskazówka: jeżeli szybki ochronnej 11 nie da się całkowicie wsunąć, należy ją lekko przycisnąć od zewnątrz 11.

- Uruchamianie

Wskazówka: zgrzewarka przystosowana jest do spawania elektrodami.

Należy używać zacisków uchwytów elektrod bez wystających śrub montażowych, które spełniają dzisiejsze standardy bezpieczeństwa.
Należy upewnić się, że przełącznik Wt / WYt ustawiony jest 9 w pozycji „O” („OFF”) lub że kabel sieciowy 10 nie jest podłączony do

sieciowego.

Przewód spawalniczy należy podłączyć zgodnie z jego biegunowością oraz zgodnie ze wskazówkami producenta uchwytu elektrod.
W tym celu należy potączyć przyłącze zacisku masowego 4 (czarny) z odpowiednim wyjściem na zgrzewarce inwertorowej (czarny, oznaczony symbolem „-”).
Należy potączyć przyłącze uchwytu elektrod 5 (czerwony) z odpowiednim wyjściem na zgrzewarce inwertorowej (czerwony, oznaczony symbolem „+”).
Zgodnie z wytycznymi należy założyć odpowiednią odzież ochronną oraz przygotować swoje miejsce pracy.
Podłączyć zacisk masowy do obrabianego przedmiotu.
Elektrode zamocować w uchwycie elektrody 5.
■ Urządzenie należy uruchomić ustawiając przełącznik Wt / WYt 9 w pozycji „I” („ON”).
Ustawić prąd spawalniczy przy pomocy pokrętła 2 w zależności od zastosowanej elektrody.

Wskazówka: wartości dla ustawia- nego prądu spawalniczego w zależ- ności od średnicy elektrody można znaleźć w poniższej tabeli.

∅ elektrody Prąd spawalniczy
1,6 mm 40	-55 A
2,0 mm 55	-65 A
2,5 mm 65	-80 A
3,2 mm 80	-120 A

⚠ Uwaga: zacisk masowy 4 oraz uchwyt elektrod 5/elektroda nie powinny nawiązywać bezpośredniego kontaktu.

⚠ Uwaga: podczas spawania

elektrodami (MMA – manual metal arc welding – spawanie elektrodami otulonymi), uchwyt 5 elektrod oraz zacisk masowy 4 zgodnie z wymogami dla elektrod muszą być podłączone do plusa (+) lub minusa (-).

■ Maskę spawalniczą należy trzymać przed twarzą i rozpocząć spawanie.
Aby zakończyć proces spawania, przełącznik Wł / WYł należy ustawić 9 w pozycji „O” („OFF”).

UWAGA!

Przy uruchomieniu czujnika termicznego świeci się żółta lampka kontrolna 3. W tym przypadku nie jest możliwe kontynuowanie spawania. Urządzenie nadal działa, aby wentylator schłodził urządzenie. Gdy tylko urządzenie jest znowu gotowe do pracy, żółta lampka kontrolna wyłącza się 3 automatycznie. Ponownie pojawia się funkcja spawania.

UWAGA!

Należy uważać, aby nie pocierać elektrodą o obrabiany przedmiot. Może to spowodować uszkodzenie obrabianego przedmiotu i utrudnienie zapłonu łuku elektrycznego. Po zapaleniu łuku należy utrzymywać prawidłowy odstęp od obrabianego przedmiotu. Odległość powinna odpowiadać średnicy zastosowanej elektrody. Podczas spawania należy zachować możliwe dokładny i stały odstęp. Kąt między elektrodą a kierunkiem pracy powinien wynosić od 20° do 30°.

UWAGA!

Zacisk spawalniczy i elektrodę spawalniczą należy po zakończeniu spawania umieścić na izolowanym uchwycie. Dopiero po ostygnięciu elektrody można usunąć stopiony żużel. W przypadku

ponownego spawania przerwanej spoiny najpierw należy usunąć żużel z miejsca spawania.

UWAGA!

Napięcie, które jest o 10% niższe od nominalnego napięcia wejściowego zgrzewarki, może mieć następujące konsekwencje:

■ moc urządzenia maleje.
■ łuk elektryczny zostaje zerwany lub staje się niestabilny.

UWAGA!

■ Promieniowanie łuku elektrycznego może spowodować zapalenie oczu

- Spawanie

i oparzenia skórne.

Pryskający i topiący się żużel może powodować obrażenia oczu i oparzenia.
Należy nosić przyciemniane okulary ochronne oraz maskę ochronną.
■ Maska ochronna musi odpowiadać standardom bezpieczeństwa określonym w normie EN175.
Należy stosować wyłącznie przewód spawalniczy dostarczony z urządzeniem (10 mm²).

Należy wybrać pomiędzy metodą spawania klującego i powłóczystego. Poniżej przedstawiono wpływ kierunku ruchu na właściwości spoiny:

	Kłujące spawanie Powłóczyste spawanie
Wtopienie mniejsze większe
Szerokość spoiny większa	mniejsza
Ścieg płaski wysoki
Błąd spoiny większy mniejszy

Wskazówka: po wykonaniu prób-nego spawania należy samodzielnie zdecydować, który sposób spawania jest bardziej odpowiedni.

Wskazówka: po całkowitym zużyciu elektrody należy ją wymienić.

- Konserwacja i czyszczenie

Wskazówka: zgrzewarka musi być regularnie konserwowana i poddawana przeglądom, aby zapewnić prawidłowe działanie i zgodność z wymogami bezpieczeństwa. Nieprawidłowa i niewłaściwa eksploatacja mogą doprowadzić

do awarii i uszkodzeń urządzenia.

• Przed rozpoczęciem czyszczenia zgrzewarki należy wyciągnąć kabel sieciowy 10 z gniazda sieciowego, aby w bezpieczny sposób odłączyć urządzenie od obwodu elektrycznego.
  Należy regularnie z zewnątrz czyścić zgrzewarkę wraz z jej akcesoriami. Zabrudzenia i pył należy usuwać za pomocą powietrza, czyściwa lub szczotki.

Wskazówka: Następujące prace konserwacyjne mogą być wykonywane wyłącznie przez przeszkoloną wykwalifikowaną osobę.

Regulator prądu, urządzenie uziemiające, przewody wewnętrzne, urządzenie sprzęgające palnika spawalniczego i śruby nastawcze należy konserwować regularnie. Ponownie należy dokręcić luźne śruby i wymienić zardzewiałe śruby (zamienne śruby M4 x 10 są dostępne w każdym sklepie z narzędziami).
Należy regularnie sprawdzać rezystancję izolacji zgrzewarki. W tym celu należy używać odpowiedniego miernika.
W przypadku uszkodzenia lub konieczności wymiany elementów urządzenia należy zwrócić się do odpowiedniego specjalisty.

- Wskazówki dotyczące ochrony środowiska i informacje na temat utylizacji

Odzyskiwanie surowców zamiast tworzenia odpadów

Urządzenie, akcesoria i opakowa-

nie należy przekazać do ponownego przetworzenia zgodnie z przepisami o ochronie środowiska naturalnego.

Zgodnie z Dyrektywą Europejską 2012/19/UE zużyty sprzęt elektryczny należy zebrać oddzielnie i poddać recyklingowi zgodnie z przepisami o ochronie środowiska naturalnego. Urządzenie należy poddać utylizacji za pośrednictwem dopuszczonego zakładu utylizacji lub komunalnego systemu utylizacji. Przestrzegać aktualnie obowiązujących przepisów prawa. W razie wątpliwości należy skontaktować się z lokalną instytucją zajmującą się utylizacją odpadów.

- Deklaracja zgodności UE

My,

C.M.C. GmbH

Osoba odpowiedzialna za dokument: Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert Niemcy

oświadczamy na własną odpowiedzialność, że produkt

Zgrzewarka inwertorowa

Nr art.: 2338

Rok produkcji: 2021/18

IAN: 337360_2007

Model: PISG 120 B3

spełnia zasadnicze wymagania bezpieczeństwa zawarte w Dyrektywach Unii Europejskiej

Dyrektywa niskonapięciowa: 2014/35/EU

Dyrektywa UE w sprawie kompatybilnościelektromagne- tycznej:

2014/30/EU

Dyrektywa RoHS:

2011/65/UE+2015/863/UE

wraz z późniejszymi zmianami.

Wyżej opisany przedmiot deklaracji spełnia wymagania dyrektywy Parlamentu Europejskiego i Rady 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym. W celu dokonania oceny zgodności postużono się następującymi normami zharmonizowanymi:

EN 60974-1:2018/A1:2019

EN 60974-10:2014/A1:2015

– Zapewnienie jakości –

- Wskazówki dotyczące gwarancjii serwisu

Gwarancja firmy Creative Marketing & Consulting GmbH

Szanowni Klienci, na urządzenie to udzielamy gwarancji na okres 3 lat od daty zakupu. W przy- padku wad tego produktu przystugują Państwu uprawnienia ustawowe w sto- sunku do jego sprzedawcy. Nasza gwa- rancja przedstawiona w dalszej części tekstu nie ogranicza tych uprawnień ustawowych.

- Warunki gwarancji

Okres gwarancji biegnie od daty zakupu. Proszę zachować oryginalny paragon. Stanowi on dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu tego produktu wystąpi wada materiału lub produkcyjna, wówczas – według naszego uznania – nieodpłatnie naprawimy lub wymienimy produkt. Warunkiem świadczenia gwarancyjnego jest przedłożenie w okresie trzyletnim niesprawnego urządzenia i dowodu zakupu (paragonu) wraz z krótkim opisem, na czym polega wada bądź usterka i kiedy ona wystąpiła. Jeżeli nasza gwarancja obejmuje daną wadę, otrzymają Państwo naprawiony lub nowy produkt. Naprawa lub wymiana produktu nie rozpoczyna biegu nowego okresu gwarancyjnego.

- Okres gwarancji i ustawowe roszczenia z tytułu braków

Okres gwarancyjny nie jest przedłużany przez rękojmie. Dotyczy to również części zamiennych i naprawianych. Ewentualnie już przy zakupie należy natychmiast zgłosić po rozpakowa-

niu istniejące uszkodzenia i braki. Po upływie okresu gwarancji występujące przypadki naprawy objęte są kosztami.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane zgodnie z surowymi wytycznymi jakościowymi i skrupulatnie sprawdzone przed dostawą.

Gwarancja obejmuje wady materiału lub produkcyjne. Niniejsza gwarancja nie obejmuje elementów produktów, które ulegają normalnemu zużyciu i które można uznać za części zużywalne ani uszkodzeń delikatnych części, np. włącznika, akumulatora lub części szklanych.

Niniejsza gwarancja wygasa, jeśli produkt zostanie uszkodzony, będzie nieprawidłowo użytkowany lub konserwowany. Prawidłowe użytkowanie produktu oznacza stosowanie się do wszystkich zaleceń zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, które są odradzane w instrukcji obsługi lub przed którymi ona ostrzega.

Produkt przeznaczony jest wyłącznie do użytku prywatnego, niekomercyjnego. W przypadku niewłaściwego i nieprawidłowego obchodzenia się z urządzeniem, stosowania siły oraz w przypadku ingerencji dokonanych nie przez nasz autoryzowany serwis gwarancja wygasa.

- Przebieg zgłoszenia gwarancyjnego

Dla zapewnienia szybkiego przetworzenia zgłoszenia gwarancyjnego prosimy o zastosowanie się do następujących wskazówek:

Prosimy mieć pod ręką paragon i numer artykułu (np. IAN) jako dowód zakupu. Numer artykułu podany jest na tabliczce znamionowej, jest wygrawerowany, znajduje się na stronie tytułowej instrukcji (w lewym dolnym rogu) lub na naklejce na tylnej ścianie lub na spo-dzie urządzenia.

Gdyby wystąpiły błędy w działaniu lub inne wady bądź usterki, proszę najpierw skontaktować się telefonicznie lub pocztą elektroniczną z niżej wymienionym działem serwisu. Produkt zarejestrowany jako uszkodzony można następnie przestać na nasz koszt na podany adres serwisu, dotączając dowód zakupu (paragon) oraz podając, na czym polega wada bądź usterka i kiedy ona wystąpiła.

Wskazówka:

Na stronie www.lidl-service.com można pobrać te i wiele innych podręczników, filmów o produktach i oprogramowania.

Ten kod QR prowadzi bezpośrednio do strony serwisu Lidl (www.lidl-service.com) i można otworzyć instrukcję obsługi, wprowadzając numer artykułu (IAN) 337360.

PDF ONLINE www.lidl-service.com

Serwis

Jesteśmy do Państwa dyspozycji:

PL

Nazwa: GTX Service Sp. z o.o. Sp.k.

Strona www: www.gtxservice.pl

Adres e-Mail: [e-mail]

Numer telefonu: 0048 225730385

IAN 337360\_2007

Należy pamiętać, że poniższy adres nie jest adresem serwisu. Najpierw należy skontaktować się z punktem serwisowym wymienionym powyżej.

Adres:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE - 66386 St. Ingbert

NIEMCY

Zamawianie części zamiennych:

Ohrozenie dymom pri zváraní:
