NÁVOD K OBSLUZE PISG 120 B3 PARKSIDE

Návod k obsluze a bezpečnostní pokyny Originální návod k obsluze

SK INVERTNÁ ZVÁRAČKA

Návod na obsluhu a bezpečnostné upozornenia Originálny návod na obsluhu

DK INVERTER-SVEJSEAPPARAT

Než začnete číst tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemi zařízení.

PL

CZ Návod k obsluze a bezpečnostní pokyny Strana 81

SK Návod na obsluhu a bezpečnostné upozornenia Strana 119

Vysvětlení používaných piktogramů......Strana 82

Úvod....Strana 83

Účel použití....Strana 83

Rozsah dodávky ......Strana 83

Popis dílů ...... Strana 83

Technická data ...... Strana 83

Bezpečnostní pokyny ......Strana 84

Zdroje nebezpečí při svařování elektrickým obloukem ......Strana 86

Specifické bezpečnostní pokyny pro svářečský štít....Strana 88

Prostředí se zvýšeným ohrožením elektrickým proudem ......Strana 89

Svařování ve stísněných prostorách ......Strana 90

Sčítání napětí naprázdno....Strana 90

Používání ramenních závěsů....Strana 90

Ochranný oděv....Strana 91

Klasifikace zařízení z hlediska EMC....Strana 91

Před uvedením do provozu ......Strana 92

Montáž svářecího štítu....Strana 92

Uvedení do provozu ....Strana 93

Svařování ...... Strana 94

Údržba a čištění......Strana 94

Pokyny k ochraně životního prostředí a likvidaci....Strana 95

EU prohlášení o shodě ...... Strana 95

Informace o záruce a servisních opravách....Strana 96

Záruční podmínky ......Strana 96

Záruční lhůta a zákonné nároky na odstranění vad ......Strana 96

Rozsah záruky....Strana 96

Postup při záruční reklamaci....Strana 97

Servis....Strana 97

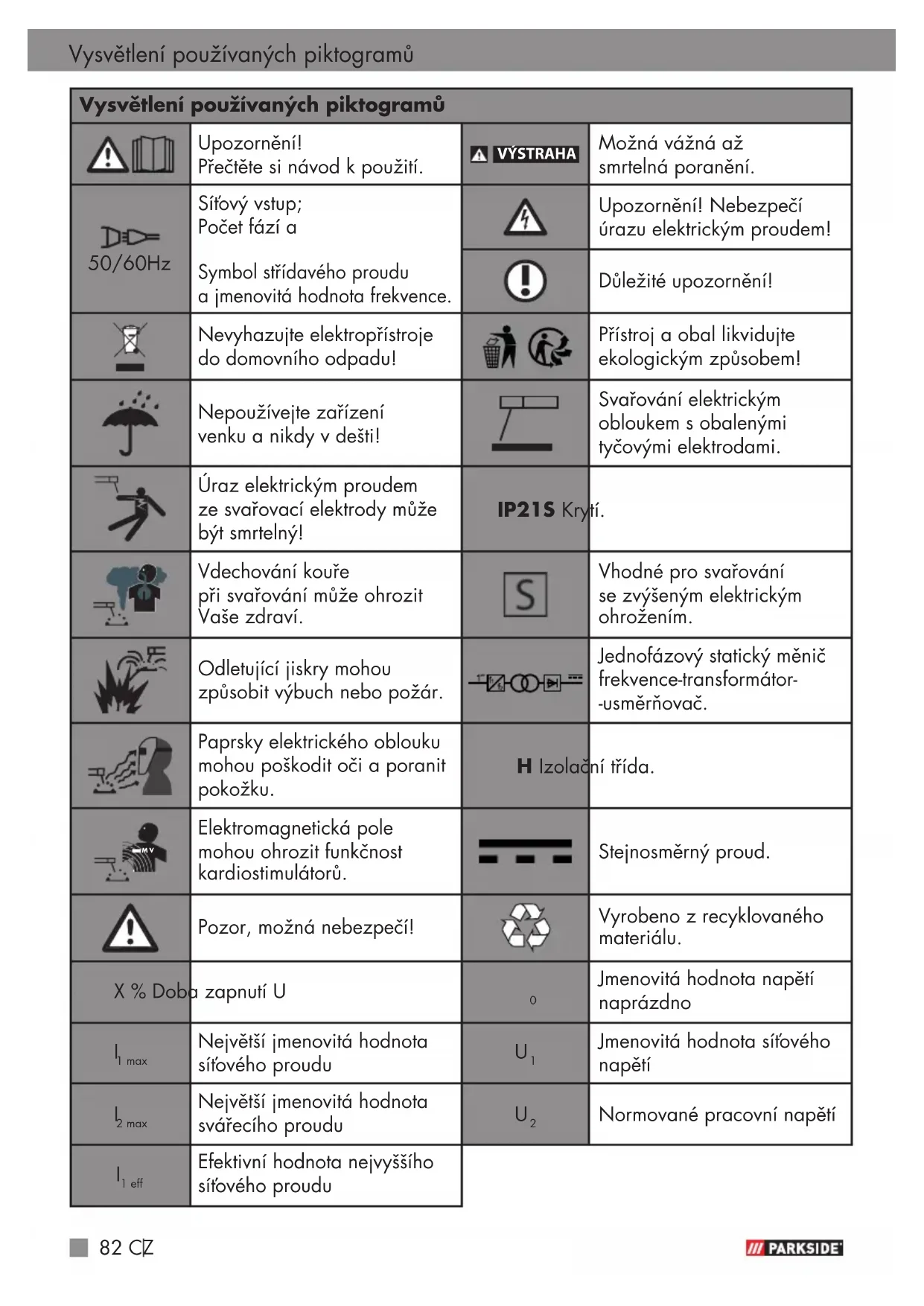

Vysvětlení použivaných piktogramů
	Upozornění!Přečtěte si návod k použití.	⚠ VÝSTRAHA	Možná vážná až smrtelná poranění.
50/60Hz	Sítový vstup;Počet fází aSymbol střídavého proudua jmenovitá hodnota frekvence.		Upozornění! Nebezpečí úrazu elektrickým proudem!
			Důležité upozornění!
	Nevyhazujte elektropřístrojedo domovního odpadu!		Přístroj a obal likvidujte ekologickým způsobem!
	Nepoužívejte zařízenívenku a nikdy v dešti!		Svařování elektrickýmobloukem s obalenýmityčovými elektrodami.
	Úraz elektrickým proudeme zvařovací elektrody můžebýt smrtelný!	IP21S Krytí.
	Vdechování kouřepři svařování může ohrozitVaše zdraví.		Vhodné pro svařováníse zvýšeným elektrickýmohrožením.
	Odletující jiskry mohouzpůsobit výbuch nebo požár.		Jednofázový statický měničfrekvence-transformátor-usměrňovač.
	Paprsky elektrického obloukumohou poškodit oči a poranitpokožku.	H Izolační třída.
	Elektromagnetická polemohou ohrozit funkčnostkardiostimulátorů.		Stejnosměrný proud.
	Pozor, možná nebezpečí!		Vyrobeno z recyklovanéhomateriálu.
		0	Jmenovitá hodnota napětínaprázdno
	Největší jmenovitá hodnotasítového proudu	[197A]	Jmenovitá hodnota sířovéhonapětí
[725K]	Největší jmenovitá hodnotasvářecího proudu	U _2	Normované pracovní napětí
[440W]	Efektivní hodnota nejvyššíhosítového proudu

INVERTNÍ SVÁŘEČKA PISG 120 B3

• Úvod

Srdečně blahopřejeme! Rozhodli jste se pro koupi vysoce kvalitního

výrobku. Před prvním použitím se s ním seznamte. K tomu si pečlivě přečtěte bezpečnostní pokyny. Tento výrobek smějí uvést do provozu pouze poučené osoby.

CHRAŇTE PŘED DĚTMI!

• Účel použití

Tato svářečka se hodí na svařování kovů jako je uhlíková ocel, legovaná ocel, jiné ušlechtilé oceli, měd, hliník, titan atd. Výrobek má kontrolku, ukazatel teplotní ochrany a ventilátor chlazení. Navíc je vybaven popruhem pro bezpečné zvednutí a přenesení výrobku. Nesprávná manipulace s výrobkem může být nebezpečná pro osoby, zvířata a majetek. Výrobek používejte pouze podle popisu a k uvedenému účelu. Tento návod si pečlivě uschovejte. Všechny podklady předejte spolu s přístrojem, pokud jej přenecháváte třetí osobě. Jakékoliv použití přístroje, které je v rozporu s určením, je zakázáno a je potenciálně nebezpečné. Na škody vzniklé v důsledku nedodržení pokynů nebo chybného použití se nevztahuje záruka a výrobce za ně neručí. Přístroj je určen pro profesionální použití. V případě komerčního použití pozbývá záruka platnosti.

- Rozsah dodávky

1 Invertní svářečka

1 Svářečský štít

2 Svařovací kabely

1 Kombinovaný drátěný kartáčse struskovým kladivem

1 Popruh

5 Svařovací elektrody (2 x 1,6 mm;2 x 2,0 mm; 1 x 2,5 mm)

1 Návod k použití

- Popis dílů

1Popruh
2 Otočný knoflík
3 Kontrolka pro přehřátí
4 Zemnící svorka
5 Držákelektrod
6 Kombinovaný drátěný kartáč se struskovým kladivem
7 Svářečský štít
8 Rukojef'
9 Vypínač(ZAP./VYP.)
10 Sítóvý kabel 4 m
11Ochrannésklo
12Svařovacíelektrody

- Technická data

Sítové připojení: 230 V	50/60 Hz
Vstupní jmenovitý výkon: 3,6 kW
Max. svařovací proud a odpovídající normalizované pracovní napětí:	10 A/20,4 V – 120 A/24,8 V
Jmenovitá hodnota síťového napětí:	U_1 : 230 V
Největší jmenovitá hodnota síťového proudu:	I_1max : 22 A
Maximální efektivní vstupní proud:	I_leff : 11 A
Jmenovitá hodnota napětí naprázdno:	U_0 : 80 V
Krytí: IP21S
Hmotnost: cca 3 kg
Doba zapnutí X: 30 %	při 40 °Ca 120 A
Klesající charakteristická křivka
Svařitelná tloušťka materiálu:	1,5 mm – 3,0 mm

Bezpečnostní pokyny

Pečlivě si, prosím, prostudujte návod k použití, a dodržujte popsané pokyny. Na základě tohoto návodu k použití se seznamte se zařízením, jeho správným používáním a bezpečnostními pokyny. Na typovém štítku jsou uvedeny všechny technické údaje týkající se této svářečky. Informujte se o jejích technických vlastnostech.

VÝSTRAHA Obalové mate- ly uchovávejte mimo dosah lých dětí. Hrozí nebezpečí ušení!

Zařízení smějí používat děti od 16 let a dále osoby se sníženými fyzickými, smyslově pozorovacími a mentálními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi

pouze pod dozorem nebo v případě, že byly obeznámeny s bezpečným používáním zařízení a uvědomují si související rizika. Děti si nesmějí s tímto zařízením hrát. Děti nesmí provádět čištění ani údržbu přístroje bez dozoru.

■ Opravy a/nebo údržbové práce nechejte provádět pouze kvalifikované elektrikáře.

■ Používejte pouze svařovací kabely, které jsou součástí dodávky.

Zařízení by během provozu nemělo stát těsně u stěny, nesmí být zakryté nebo těsně zasunuté mezi jinými zařízeními, aby mohlo ventilačními štěrbinami proudit dostatečné množství vzduchu. Zkontrolujte, zda je zařízení správně připojeno k síťovému napětí. Zamezte namáhání napájecího vedení tahem. Vytáhněte síťovou zástrčku ze zásuvky, než zařízení postavíte na jiné místo.

■ Pokud není přístroj v provozu, vypněte jej vždy hlavním vypínačem ZAP./VYP. Držák elektrody položte na izolovaný podklad a elektrody z držáku vytáhněte až po 15 minutách chlazení.

Dbejte na stav svařovacích kabelů, držáku elektrody a zemnicích svorek. Opotřebení izolace a dílů vedoucích proud může způsobovat ohrožení a snižovat kvalitu svařovací práce.

Při svařování elektrickým obloukem vznikají jiskry, roztavené kovové částice a kouř. Dbejte na následující: Odstraňte z pracoviště a jeho bezprostředního okolí všechny hořlavé látky a/nebo materiály.

Zajistěte větrání pracoviště.
Nesvařujte na zásobnících, nádobách nebo rourách které obsahují nebo obsahovali hořlavé tekutiny nebo plyny.

VYSTRAHA Zamezte jakémukoliv přímému kontaktu s obvodem svařovacího proudu. Napětí při chodu naprázdno mezi kleštěmi elektrod a zemnicí svorkou může být nebezpečné, hrozí nebezpečí úrazu elektrickým proudem.

Zařízení neskladujete ani nepoužívejte ve vlhkém nebo mokrém prostředí nebo v dešti. Zde platí ustanovení ochrany IP21S.

- Chraňte si oči k tomu určenými ochrannými skly (DIN

stupeň 9–10), která se upevňují na svařovacím štítu, jenž je součástí dodávky. Používejte rukavice a suchý ochranný oděv bez oleje a mastnoty, abyste si chránili pokožku před ultrafialovým zářením elektrického oblouku.

VÝSTRAHA Zdroj svařovacího proudu nepoužívejte k odmrazování trubek.

Respektujte:

Záření elektrického oblouku může poškodit oči a způsoby popálení kůže.

Při svařování elektrickým obloukem vznikají jiskry a roztavené kovové částice. Svařovaný obrobek začne žhnout a zůstává relativně dlouho horký. Obrobku se proto nikdy nedotýkejte holýma rukama.

Při svařování elektrickým obloukem se uvolňují zdraví škodlivé výpary. Dbejte na to, abyste je pokud možno nevdechovali.

- Chraňte se před nebezpečnými efekty elektrického oblouku a osoby, které se na činnostech nepodílejí, vykažte do vzdálenosti minimálně 2 m od elektrického oblouku.

⚠️ POZOR!

Během provozu svářečky může docházet v závislosti na podmínkách v síti v místě připojení k výpadkům v napájení jiných spotřebičů. Pokud máte pochybnosti, obratte se na dodavatele elektrické energie.

Během provozu svářečky může docházet k poruchám funkčnosti jiných přístrojů, jako jsou např. naslouchátka, kardiostimulátory atd.

- Zdroje nebezpeči při svařování elektrickým obloukem

Při svařování elektrickým obloukem existuje celá řada zdrojů nebezpečí. Proto je pro svářeče zvlášť důležité, aby dodržoval následující pravidla a aby neohrožoval sebe ani ostatní a nedošlo k poškození zdraví nebo zařízení.

Práce na přívodu síťového napětí, např. na kabelech, zástrčkách, zásuvkách atd., nechejte provádět jen kvalifikovaného elektrikáře podle národních a místních předpisů.

V případě nehody svářečku okamžitě odpojte od přívodu síťového napětí.

■ Pokud se vyskytne kontaktní napětí, zařízení ihned vypněte a nechejte je zkontrolovat kvalifikovaným elektrikářem.

■ Na straně svařovacího proudu dbejte vždy na dobré elektrické kontakty.

Při sváření noste vždy na obou rukách izolované rukavice. Chrání před úrazy elektrickým proudem (napětí naprázdno svařovacího proudového obvodu), před škodlivým zářením (teplo a UV záření) a také před žhavým kovem a rozstřikem.

Noste pevnou izolující obuv. Boty musí izolovat i ve vlhku. Nejsou vhodné polobotky, protože padající žhavé kapky kovů mohou způsobit popáleniny.

Noste vhodný ochranný oděv a nenoste oděvy ze syntetických materiálů.

Bez ochrany zraku se nedí-vejte do elektrického oblouku, používejte jen svářečský štít s předepsaným ochranným sklem podle DIN. Kromě světelného a tepelného záření, které způsobuje oslnění, resp. popáleniny, vyzářuje elektrický oblouk také UV záření. Toto neviditelné ultrafialové záření způsobuje při nedostatečné

ochraně velmi bolestivé záněty spojivek, které se projevují až po několika hodinách. UV záření navíc způsobuje na nechráněných částech těla popáleniny, jako je tomu při spálení slunečním zářením.

Rovněž osoby a pomocníci nacházející se v blízkosti elektrického oblouku musí být upozorněni na hrozící nebezpečí a vybaveni potřebnými ochrannými pomůckami. Pokud je to nutné, postavte ochranné stěny.

Při svařování, zvláště v malýcl prostorách, je nutné zajistit dostatečný přísun čerstvého vzduchu, protože vzniká kouř a škodlivé plyny.

Na nádobách, ve kterých se skladují nebo byly skladovány plyny, pohonné hmoty, minerální oleje nebo podobné látky, se nesmí provádět žádné svařovací práce, ani pokud byly vyprázdněny před dlouhou dobou, protože existuje nebezpečí výbuchu jejich zbytků.

■ V prostorách s nebezpečím požáru nebo výbuchu platí zvláštní předpisy.

■ Svarové spoje, které jsou vystaveny velkému namáhání a musí splňovat určité

bezpečnostnípožadavky, smí provádět pouze speciálně vyškolení a certifikovaní svářeči. Jedná se například o tlakové kotle, kolejnice, tažná zařízení atd.

⚠ POZOR! Zemnicí svorku vždy připojujte co nejblíže k svařovanému místu tak, aby měl svařovací proud co nejkratší dráhu od elektrody k zemnicí svorce. Zemnicí svorku nikdy nepřipojujte na plást svářečky! Nikdy nepřipojujte zemnící svorku na uzemnění částí, které se nacházejí ve velké vzdálenosti od obrobku, například na vodovodní trubku v jiném koutě místnosti. Jinak může dojít k poškození zemnicího systému v místnosti, kde svařujete.

■ Svářečku nepoužívejte v dešti.
■ Svářečku nepoužívejte ve vlhkém prostředí.
■ Svářečku pokládejte jen na rovnou plochu.
Výstup je dimenzován na teplotu 20 °C. Při vysokých teplotách může dojít ke zkrácení doby svařování.

Ohrožení elektrickým proudem:

Úraz elektrickým proudem ze svařovací elektrody může být smrtelný. Nesvařujte v dešti nebo sněhu. Používejte suché izolované rukavice. Nedotýkejte se elektrody holými rukama. Nepoužívejte mokré nebo poškozené rukavice. Chraňte se před úrazem elektrickým proudem izolací proti obrobku. Neotvírejte kryt zařízení.

Ohrožení svařovacím kouřem:

bubnech nebo jakýchkoliv uzavřených nádobách.

Ohrožení paprsky elektrickéhooblouku:

Paprsky elektrického oblouku mohou poškodit oči a poranit pokožku. Používejte helmu a bezpečnostní brýle. Používejte ochranu sluchu a vyhrnutý, zapnutý límec. Noste svářecí kukly a dbejte na správné nastavení filtrů. Noste ochranu celého těla.

Ohrožení elektromagnetickými poli:

Vdechování svařovacího kouře může ohrozit zdraví. Nemějte hlavu v kouři. Používejte zařízení v otevřených prostorách. K odstranění kouře používejte ventilaci.

Ohrožení odletujícími jiskrami:

- Odletující jiskry mohou způsobit výbuch nebo požár. Uložte hořlavé materiály mimo oblast svařování. Nesvařujte vedle hořlavých látek. Odletující jiskry mohou způsobit požár. Mějte v blízkosti hasicí přístroj a pozorovatele, který ho může ihned použít. Nesvařujte na

Svařovací proud vytváří elektromagnetická pole. Nepoužívejte společně se zdravotnickými implantáty. Nikdy si neobtáčejte svařovací vedení kolem těla. Spojte svařovací vedení.

- Specifické bezpečnostní pokyny pro svářečský štít

Pred zahájením řezání se vždy presvědčte pomocí jasného zdroje světla (např. zapalovač) o správném fungování svářecího štítu.

• Odletující jiskry mohou ochranné sklo poškodit. Poškozené nebo poškrábané ochranné sklo ihned vyměňte.
  ■ Poškozené, silně znečištěné nebo postříkané součásti ihned vyměňte.
  ■ Zařízení smí používat pouze osoby, které dosáhly věku 16 let.
  Seznamte se s bezpečnostními předpisy pro svařování. Respektujte bezpečnostní pokyny k vaší svářečce.
  Při svařování vždy používejte svářečský štít. Pokud ho nepoužijete, můžete si způsobit těžké poranění sítnice.
  ■ Při svařování vždy používejte ochranný oděv.
  Nikdy nepoužívejte svářecí štít bez ochranného skla.
  Ochranné sklo zavčas vyměňte, aby byl dobrý výhled a práce neunavovala.

- Prostředí se zvýšeným ohrožením elektrickým proudem

Při svařování v prostředí se zvýšeným ohrožením elektrickým proudem je nutno dodržovat následující bezpečnostní pokyny. Prostředí se zvýšeným ohrožením elektrickým proudem jsou například:

na pracovištích s omezeným prostorem pro pohyb, kdy svářeč pracuje ve vynucené poloze (např. vkleče, vsedě, vleže) a dotýká se elektricky vodivých dílů;
na pracovištích s úplným nebo částečným elektricky vodivým ohraničením a s velkým nebezpečím předvídatelného nebo náhodného dotyku svářečem;
na mokrých, vlhkých nebo horkých pracovištích, na kterých dochází vlivem vlhkosti vzduchu a potu ke snížení odporu lidské kůže a zhoršení izolačních vlastností ochranného oděvu.

Prostředí se zvýšeným ohrožením elektrickým proudem může vytvářet i kovový žebřík nebo lešení.

Při práci v takovém prostředí používejte izolační podložky a mezivrstvy, rukavice s manže-tami a pokrývky hlavy z kůže nebo jiných izolačních materiálů, které izolují tělo od země. Zdroj svařovacího proudu musí být mimo pracovní oblast nebo elektricky vodivé povrchy a mimo dosah svářeče.

Dodatečnou ochranu proti úrazu sítóvým proudem v případě

poruchy lze zajistit použitím proudového chrániče, který se aktivuje při výbojovém proudu do 30 mA a zabezpečuje všechna napájená zařízení v okolí. Prou-dový chránič musí být vhodný pro všechny typy proudů.

Prostředky pro rychlé elektrické odpojení od zdroje nebo obvodu svařovacího proudu (např. nouzový vypínač) musí být snadno přístupné.

Při použití svářeček v prostředí s ohrožením elektrickým proudem nesmí výstupní napětí naprázdno u svářečky přesáhnout 113 V (efektivní hodnota). V takových případech se tato svářečka smí používat z důvodu výstupního napětí.

- Svařování ve stísněnýchprostorách

Při svařování ve stísněných prostorách může docházet k ohrožení toxickými plyny (nebezpečí udušení).

Ve stísněných prostorách se smí svařovat jen tehdy, pokud jsou v bezprostřední blízkosti poučené osoby, které mohou v případě potřeby zasáhnout. V takovém případě musí být před zahájením

svařování provedeno odborné posouzení, aby se určilo, jaké kroky jsou nezbytné k zajištění bezpečnosti práce a jaká preventivní opatření by měla být přijata během vlastního svařovacího procesu.

- Sčitání napětí naprázdno

Pokud je v provozu více než jeden zdroj proudu pro svařování, mohou se napětí naprázdno sečíst a zvýšit tak riziko ohrožení elektrickým proudem. Zdroje svařovacího proudu musí být připojeny tak, aby bylo toto nebezpečí minimalizováno. Jednotlivé zdroje svařovacího proudu se samostatným ovládáním a přípojkami musí být zřetelně označeny, aby bylo možno identifikovat, co patří ke kterému obvodu svařovacího proudu.

- Používání ramenních závěsů

Nesmí se svářet, pokud je zdroj proudu nesen, například na popruhu přes rameno.

Tím se eliminuje:

■ riziko ztráty rovnováhy při tažení připojených kabelů nebo hadic

■ zvýšené riziko úrazu elektrickým proudem, protože se svářeč dotkne země když používá proudový zdroj třídy I, jehož kryt je uzemněn ochranným vodičem.

- Ochranný oděv

Během práce musí být svářeč po celém těle chráněn proti záření a popálení vhodným oděvem a ochranou obličeje. Je nutno dodržovat následující kroky:

• Před svařováním si oblečte ochranný oděv.
  ■ Nasadte si rukavice.
• Otevřete okno nebo použijte ventilátor k zajištění přívodu vzduchu.
• Používejte ochranné brýle a respirátor.

■ Na obou rukách je nutné mít rukavice s manžetou z vhodného materiálu (kůže). Musí být v bezchybném stavu.

■ Na ochranu oděvu proti odletujícím jiskrám a popáleninám používejte vhodné zástěry.

Pokud to charakter práce vyžaduje, např. svařování nad hlavou, používejte ochranný oblek a v případě potřeby i ochranu hlavy.

Ochrana proti záření a popálení

Na pracovišti upozorněte na ohrožení očí tabulkou „Opatrně! Nedívejte se do plamenů!“ Pracoviště je nutno podle možností odstínit tak, aby byly osoby v blízkosti chráněny. Nepovolané osoby je nutno držet mimo oblast svářečských prací.

V bezprostřední blízkosti stacionárních pracovišť by stěny neměly být světlé ani lesklé. Okna musí být nejméně do výšky hlavy zabezpečena proti propouštění nebo odrazu záření, např. vhodným nátěrem.

- Klasifikace zařízení z hlediska EMC

Dle normy IEC 60974-10 se jedná o svářečku s elektromagnetickou kompatibilitou třídy A. Přístroje třídy A jsou přístroje, které jsou vhodné pro použití ve všech oblastech s výjimkou obytných zón a oblastí přímo připojených na napájecí síť

nízkého napětí, která napájí (také) obytné budovy. Přístroje třídy A musí dodržovat mezní hodnoty třídy A.

VAROVNÉ UPOZORNĚNÍ:

Přístroje třídy A jsou navrženy pro provoz v průmyslovém prostředí. Kvůli výskytu rušení spojeného s výkonem i vyvolaného zářením mohou eventuálně vzniknout potíže se zajištěním elektromagnetické kompatibility v jiných prostředích.

I když přístroj dodržuje mezní emisní hodnoty, mohou příslušné přístroje přesto způsobovat elektromagnetické rušení citlivých zařízení a přístrojů. Za rušení, které při práci vzniká kvůli elektrickému oblouku, nese odpovědnost uživatel, který musí přijmout vhodná opatření. Uživatel musí věnovat pozornost především následujícím oblastem:

– síťové, řídicí, signální a telekomunikační rozvody,
– počítače a jiné mikroproceso- rem řízené přístroje,
– televizní, rádiové a jiné přehrávací přístroje,
– elektronická a elektrická bezpečnostní zařízení,
- osoby s kardiostimulátory nebo naslouchátky,

• měřicí a kalibrační zařízení,
  – odolnost proti rušení ostatních zařízení v okolí,
  – část dne, ve které jsou práce prováděny. Pro snížení rušivého záření doporučujeme následující opatření:
  – sítový přípojka a její vybavení sítovým filtrem
  – pravidelné údržba přístroje a udržování v dobrém stavu
  – svařovací vedení by měla být plně odvinuta a probíhat na podlaze paralelně
• přístroje a zařízení ohrožené rušivým zářením musí být z pracovní oblasti odstraněny nebo odstíněny.

Tento výrobek je určený pouze pro profesionální použití.

- Před uvedením do provozu

Vyjměte zařízení a příslušenství z obalu a zkontrolujte, zda není poškozený (například transportem).

■ Upevněte popruh na zařízení (viz obr. C1 – C4).

- Montáž svářecího štítu

■ Namontujte držadl8 na svářecí štít 7, jak je znázorněno na obr. A.
- Namontujte ochranné skló na svářecí štít 7, jak je znázorněno na obr. B.

- Ochranné skld musí být nahoře zasunuto.

Upozornění: Pokud ochranné sklo 11 nelze zcela zasunout, zatlačte zlehka na ochranné sklo z vnějšku 11.

• Uvedení do provozu

Upozornění: Svářečka je určena na sváření s elektrodami.

■ Používejte svorky elektrod bez vystupujících šroubů, které odpovídají dnešním bezpečnostním standardům.
Ujistěte se, že je hlavní vypínač ZAP./VYP 9 v poloze „O“ („OFF“) nebo že zástrčka 10 není zapojena do zásuvky.
■ Propojte svářecí kabely dle jejich polarity a dle údajů výrobce elektrod.
Spojte vývod zemnící svorky (černá) s odpovídajícím výstupem invertorové svářečky (černý, označený „-“).
Zapojte prípojku držáku elektrody (červená) do príslušného výstupu invertorové svářečky (červený, označený „+“).
■ Oblečte si vhodný ochranný oděv v souladu se specifikacemi a při-pravte si pracoviště.
Připojte zemnicí svorků k obrobku.
■ Upněte elektrodu do držáku elektrody 5.
Zapněte zařízení uvedením hlavního vypínače 9 do polohy „l“ („ON“).
Nastavte svařovací proud otočným spínačem 2 podle použité elektrody.

Upozornění: Nastavovaný proud závisí na průměru elektrody a je uveden v tabulce níže.

∅ elektrody Svařovací proud

1,6 mm 40 – 55 A

2.0 mm 55 – 65 A

2.5 mm 65 – 80 A

3.2 mm 80 – 120 A

⚠ Pozor: Zemnicí svorka 4 a držák elektrody 5/elektroda nesmí přijít do přímého kontaktu.

⚠ Pozor: Při svařování s elektrodami (MMA – manual metal arc welding – elektrodové svařování), musí být držák elektrod 5 a zemnící svorka 4 připojeny dle údajů na elektrodách na plus (+) a mínus (-).

Držte si svářečský štít před obličejem a začněte se svařováním.
■ Pro ukončení pracovního procesu uvedte hlavní vypínač 9 do polohy „0“ („OFF“).

POZOR!

Při inicializaci teplotní ochrany se rozsvítí žlutá kontrolka 3. Další svařování není možné. Zařízení je i nadále v provozu, aby ho ventilátor ochladil. Jakmile bude zařízení opět připraveno k provozu zhasne žlutá kontrolka automaticky 3. Funkce svařování je zase k dispozici.

POZOR!

Pozor, neotírejte elektrodu o obrobek. Mohlo by tím dojít k jeho poškození a ztížení zapálení elektrického oblouku. Po zapálení elektrického oblouku udržujte správný odstup od obrobku. Vzdálenost musí odpovídat průměru použité elektrody. Tento odstup udržujte během svařování pokud možno konstantně. Úhel mezi elektrodou a směrem práce by měl být mezi 20° a 30°.

POZOR!

Svařovací svorka a elektroda musí být po svařování odloženy na izolovaný držák. Teprve po vychladnutí elektrody je možné odstranit strusku. Pro nové svařování na místě přerušeného svaru musí být v místě svařování nejdříve odstraněna struska.

POZOR!

Napětí, které je o 10 % nižší než jmenovité vstupní napětí svářečky, může mít tyto následky:

■ Proud zařízení se sníží.
■ Elektrický oblouk se přeruší nebo bude nestabilní.

• Svařování

POZOR!

Záření elektrického oblouku může způsobit záněty očí a popálení pokožky.
■ Rozstřík a roztavená struska mohou způsobit poranění očí a popáleniny.
Noste zatmavené ochranné brýle nebo ochrannou masku.
Ochranná maska musí odpovídat bezpečnostnímu standardu EN175.
■ Smí se používat výhradně svařovací kabely, které jsou součástí dodávky (10 mm²).

Zvolte svařování vpřed nebo vzad. Vliv směru pohybu na vlastnosti svaru je znázorněn níže:

	Svařování vpřed Svařování vzad
Závar menší větší
Šířka svaru větší menší
Svarová housenka plošší vyšší
Vady svaru větší menší

Upozornění: Po svařování zkušebního kusu se sami rozhodnete, který druh svařování je vhodnější.

Upozornění: Po úplném opotřebení elektrody je nutné ji vyměnit.

- Údržba a čištění

Upozornění: Aby svářečka bez- chybně fungovala a byly dodrženy bezpečnostní požadavky, je třeba pravi- delně provádět údržbu a opravy. Použití k nesprávnému účelu nebo nesprávné zacházení může vést k výpadkům a poškození přístroje.

Před čištěním svářečky odpojte napájecí kabel ze sítě 10, aby byl přístroj bezpečně odpojen od napájecího proudu.
■ Svářečku i její příslušenství pravidelně zvenku očistěte. Odstraňte nečistoty a prach pomocí vzduchu, čistící vlny nebo kartáče.

Upozornění: Následující údržbové práce smějí být prováděny pouze vyškolenými odborníky.

Pravidelnou údržbu vyžadují proudový regulátor, zemnící zařízení, interní vodiče, napojení svařovacího hořáku, a nastavovací šrouby. Dotahujte uvolněné šrouby a vyměňujte zrezlé šrouby (náhradní šrouby M4 x 10 obdržíte v každém obchodě pro řemeslníky).

Pravidelně kontrolujte izolační odpor svářečky. Pro tento účel použijte vhodné měřicí zařízení.
V případě závady nebo nezbytné výměny částí zařízení se prosím obratte na příslušný kvalifikovaný personál.

- Pokyny k ochraně životníhoprostředí a likvidaci

Recyklace, nikoli produkce odpadu

Přístroj, příslušenství a obal odevzdejte k ekologické recyklaci.

Podle evropské směrnice 2012/19/EU se musí použité elektrospotřebiče třídit a ekologicky recyklovat. Odevzdejte spotřebič v autorizovaném podniku na likvidaci odpadů nebo ve sběrném dvoře ve své blízkosti. Dodržujte aktuálně platné předpisy. V případě pochyb se spojte s příslušným podnikem pro likvidaci odpadů.

- EU prohlášení o shodě

My, firma

C.M.C. GmbH

Za dokumentaci zodpovědný pracovník: Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert Německo

prohlašujeme na vlastní odpovědnost, že výrobek

Invertní svářečka

Č. výrobku: 2338

Rok výroby: 2021/18

IAN: 337360_2007

Model: PISG 120 B3

splňuje základní bezpečnostní požadavky, které jsou stanoveny v evropských směrnicích

Směrnice EU o zařízeních nízkého napětí:

2014 / 35 / EU

Směrnice EU o elektromagnetická kompatibilitě:

2014 / 30 / EU

Směrnice EU o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních:

2011/65/EU+2015/863/EU

a jejich změnách.

Výše popsaný předmět a prohlášení splňují předpisy a směrnici Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. Posouzení shody bylo provedeno na základě následujících harmonizovaných norem:

EN 60974-1:2018/A1:2019 EN 60974-10:2014/A1:2015

v z. Dr. Christian Weyler – zajištění jakosti –

- Informace o záruce a servisníchopravách

Záruka společnosti Creative Marketing & Consulting GmbH

Vážená zákaznice, vážený zákazníku, na tento výrobek dostáváte záruku 3 roky ode dne zakoupení. V případě, že se na tomto výrobku projeví závady, můžete vůči prodejci uplatnit svá práva podle zákona. Tato zákonná práva nejsou omezena našimi záručními podmínkami, které jsou uvedeny dále.

• Záruční podmínky

Záruční lhůta začíná datem koupě. Uschovejte si dobře originál dokladu o koupi. Budete jej potřebovat jako doklad potvrzující koupi. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek vám – podle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Předpokladem pro poskytnutí záruky během 3leté záruční lhůty je předložení vadného výrobku a dokladu o koupi (pokladní stvrzenka) a písemný popis závady s informací o tom, kdy se vyskytla.

V případě, že se na vadu vztahuje naše záruka, obdržíte zpět opravený nebo nový výrobek. Od opravy nebo výměny nezačne běžet nová záruční lhůta.

- Záruční lhůta a zákonné nároky na odstranění vad

Záručním plněním se záruční lhůta neprodlužuje. To platí i pro vyměněné a opravené díly. Eventuální poškození a vady existující již v okamžiku zakoupení je nutné nahlásit okamžitě po vybalení. Opravy, jejichž potřeba vznikne po uplynutí záruční doby, se hradí.

- Rozsah záruky

Přístroj byl pečlivě vyroben v souladu s přísnými požadavky na kvalitu a před expedicí byl svědomitě odzkoušen. Záruka se vztahuje na materiálové a výrobní vady. Tato záruka neplatí pro díly výrobku, které podléhají běžnému opotřebení, a tedy mohou být považovány za spotřební díly. Dále se nevztahuje ani na poškození křehkých dílů, jako např. spínačů, akumulátorů a dílů ze skla. Záruka pozbývá platnosti, jestliže je poškozený výrobek nadále používán nebo je používán nebo udržován nepřiměřeným způsobem. K odbornému používání výrobku je zapotřebí přesně dodržovat pokyny uvedené v originálním návodu k provozu. Je bezpodmínečně nutné vyhnout se účelům použití a jednáním, která se v návodu k obsluze nedoporučují, nebo před kterými návod k obsluze varuje.

Tento výrobek je určený pouze k soukromému použití, nikoliv ke komerčním účelům. Záruka zaniká v případě zneužití a neodborné manipulace, použití násilí nebo v případě zásahů neprováděných naším autorizovaným servisem.

- Postup při záruční reklamací

Pro zajištění rychlého zpracování vašeho případu se řídte následujícími pokyny:

Pro případ dalších dotazů si laskavě připravte doklad o koupi a číslo výrobku (např. IAN) jako doklad o zakoupení spotřebiče. Číslo výrobku naleznete na typovém štítku, rytině, na titulním stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě výskytu funkčních nebo jiných vad kontaktujte nejdříve telefonicky nebo e-mailem níže uvedené servisní oddělení.

Vadný výrobek pak můžete bezplatně zaslat spolu s dokladem o koupi (pokladní stvrzenkou), popisem závady a informací o tom, kdy se vada vyskytla, na adresu servisu, kterou vám sdělí servisní oddělení.

Upozornění:

Na stránce www.lidl-service.com můžete získat tento i jiné manuály, videa k výrobkům a software.

Pomocí tohoto QR kódu můžete přejít přímo na servisní stránku společnosti Lidl (www.lidl-service.com) a po zadání čísla výrobku (IAN) 337360 otevřít návod k použití.

PDF ONLINE www.lidl-service.com

- Servis

Naše kontaktní údaje:

CZ

Název: C.M.C. Creative Marketing & Consulting GmbH Service CZ Internetová adresa: www.cmc-creative.de E-mail: [e-mail] Telefon: [phone] Sídlo: Německo

IAN 337360\_2007

Dovolujeme si upozornit, že následující adresa není adresou servisní opravny. Nejdříve kontaktujte výše uvedené servisní místo.

Adresa:

C. M. C. GmbH

Katharina-Loth-Str. 15 DE - 66386 St. Ingbert NĚMECKO

Objednání náhradních dílů:

Technické údaje....Strana 121

Bezpečnostné upozornenia....Strana 122

Zdroje nebezpečenstva pri zváraní elektrickým oblúkom....Strana 124

Bezpečnostné pokyny špecifické pre zváračské štíty ......Strana 126

Prostredie so zvýšeným ohrozením elektrickým prúdom....Strana 127

Montáž zváračského štítu ......Strana 131

Uvedenie do prevádzky ......Strana 131

Zváranie....Strana 133

Údržba a čistenie....Strana 133

Záručná doba a zákonný nárok na reklamáciu....Strana 135

Rozsah záruky....Strana 135

Srdečne vám gratulu- jeme! Rozhodli ste sa pre prvotriedny výrobok.

1 Invertná zváračka

1 Zváračský štít

2 Zváracie káble

1 Kombinovaná drôtená kefas kladivom na trosku

1 Nosný popruh

5 Zváracie elektródy (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

1 Návod na obsluhu

- Popis súčiastok

riál uschovajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia!

■ Pokialí ide o zvárací prúd, vždy dbajte na bezchybné elektrické kontakty.

Nebezpečenstvo zásahu elektrickým prúdom:

Zvárací prúd generuje elektromagnetické polia. Nepoužívajte s lekárskymi implantátmi. Zváracie káble nikdy neovíjajte okolo tela. Zváracie káble vedte spoločne.

Zváračský štít nikdy nepoužívajte bez ochranného skla.

- Prostredie so zvýšeny ohrozením elektrickým prúdom

Pri zváraní v prostredí so zvýšeným ohrozením elektrickým

- Montáž zváračského štítu

a v ich neskoršom znení.

- Záručná doba a zákonný nárok na reklamáciu

Poslední aktualizace informací · Stan na ·
