GEBRUIKSAANWIJZING PISG 120 B3 PARKSIDE

Bedienings- en veiligheidsinstructies Vertaling van de originele bedieningshandleiding

PL

ZGRZEWARKAINWERTOROWA

Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.

CZ

NL/BE Bedienings- en veiligheidsinstructies Pagina 63

Legenda van de gebruikte pictogrammen....Pagina 64

Inleiding ...... Pagina 65

Beoogd gebruik....Pagina 65

Leveringsomvang ......Pagina 65

Beschrijving van de onderdelen ......Pagina 65

Technische gegevens ...... Pagina 65

Veiligheidsinstructies ...... Pagina 66

Gevarenbronnen bij booglassen ......Pagina 68

Specifieke veiligheidsinstructies voor lasscherm....Pagina 71

Omgeving met verhoogd elektrisch risico....Pagina 71

Lassen in nauwe ruimtes....Pagina 72

Optellen van nullastspanningen ...... Pagina 72

Gebruik van schouderbanden....Pagina 73

Beschermende kleding....Pagina 73

EMC-apparaatclassificatie....Pagina 74

Voor de ingebruikname......Pagina 75

Lasscherm monteren....Pagina 75

Ingebruikname....Pagina 75

Lassen....Pagina 77

Onderhoud en reiniging ...... Pagina 77

Milieu-informatie en afvalverwijderingsgegevens....Pagina 78

EU-conformiteitsverklaring ...... Pagina 78

Aanwijzingen over garantie en afhandelen van de service....Pagina 79

Garantievoorwaarden ...... Pagina 79

Garantieperiode en wettelijke garantieclaims ...... Pagina 79

Omvang van de garantie....Pagina 79

Afwikkeling in geval van garantie....Pagina 80

Service ......Pagina 80

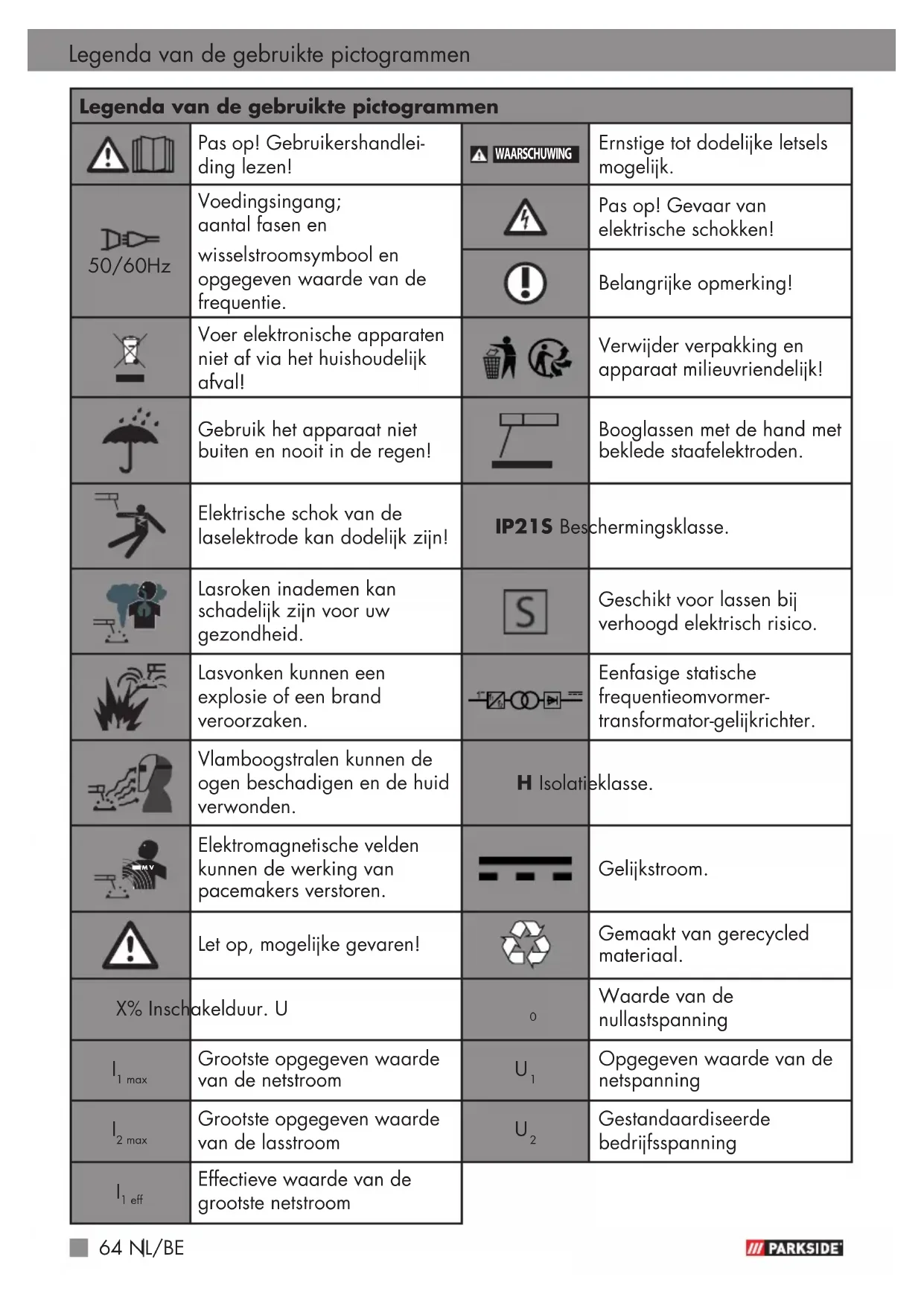

Legenda van de gebruikte pictogrammen
	Pas op! Gebruikershandleiding lezen!	I	Ernstige tot dodelijke letsels mogelijk.
50/60Hz	Voedingsingang; aantal fasen en wisselstroomsymbool en opgegeven waarde van de frequentie.		Pas op! Gevaar van elektrische schokken!
			Belangrijke opmerking!
	Voer elektronische apparaten niet af via het huishoudelijk afval!		Verwijder verpakking en apparaat milieuvriendelijk!
	Gebruik het apparaat niet buiten en nooit in de regen!		Booglassen met de hand met beklede staafelektroden.
	Elektrische schok van de laselektrode kan dodelijk zijn!	IP21S Beschermingsklasse.
	Lasroken inademen kan schadelijk zijn voor uw gezondheid.		Geschikt voor lassen bij verhoogd elektrisch risico.
	Lasvonken kunnen een explosie of een brand veroorzaken.		Eenfasige statische frequentieomvormer-transformator-gelijkrichter.
	Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden.	H Isolatieklasse.
	Elektromagnetische velden kunnen de werking van pacemakers verstoren.		Gelijkstroom.
	Let op, mogelijke gevaren!		Gemaakt van gerecycled materiaal.
		0	Waarde van de nullastspanning
	Grootste opgegeven waarde van de netstroom	[20/46]	Opgegeven waarde van de netspanning
[5000]	Grootste opgegeven waarde van de lasstroom	[5000]	Gestandaardiseerde bedrijfsspanning
[5200]	Effectieve waarde van de grootste netstroom

INVERTER LASAPPARAAT PISG 120 B3

- Inleiding

Hartelijk gefeliciteerd! U hebt gekozen voor een hoogwaardig product.

Leer het product voor de eerste ingebruikname kennen. Lees hiertoe aan dachtig de veiligheidsinstructies. De ingebruikname van dit product mag alleen door geïnstrueerde personen gebeuren.

BUITEN HET BEREIK VAN KINDERENHOUDEN!

- Beoogd gebruik

Dit lasapparaat is geschikt voor het lassen van metalen als koolstofstaal, gelegeerd staal, andere edelstalen, koper, aluminium, titaan etc. Het product beschikt over een controlelampje, een warmtebeschermingsindicatie en een koelventilator. Het is bovendien met een draagriem voor het veilig optillen en bewegen van het product uitgerust. Een ondeskundige hantering van het product kan gevaarlijk zijn voor personen, dieren en goederen. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze handleiding goed. Overhandig ook alle documenten bij overdracht van het product aan derden. Elk gebruik dat afwijkt van het gebruik conform de voorschriften, is verboden en is mogelijk gevaarlijk. Schade door niet-inachtneming of verkeerd gebruik, wordt niet door de garantie gedekt en valt niet onder de aansprakelijkheid van de producent. Het apparaat is voor het professionele gebruik bestemd. Bij commercieel gebruik vervalt de garantie.

- Leveringsomvang

1 Inverter-lasapparaat

1 Lasscherm

2 Laskabels

1 Combi-staalborstel met bikhamer

1 Draagriem

5 Laselektroden (2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

1 Bedieningshandleiding

- Beschrijving van de onderdelen

1 Draagriem
2 Draaiknop
3 Controlelampjevooroverhitting
4 Massaklem
5 Elektrodenhouder
6 Combi-staalborstel met bikhamer
7 Lasscherm
8 Greep
9 AAN-/UIT-schakelaar
10 Netsnoer 4 m
11Beschermglas
12 Laselektroden

Netaansluiting: 230 V	50/60 Hz
Ingang nominaal vermogen:	3,6 kW
Max. lasstroom en de overeenkomstige genormeerde werkspanning:	10 A/20,4 V - 120 A/24,8 V
Opgegeven waarde van de netspanning:	U_1 : 230 V
Grootste opgegeven waarde van de netstroom:	I_1max : 22 A
Maximale reële ingangsstroom:	I_1 eff : 11 A
Opgegeven waarde van de nullastspanning:	U_0 : 80 V
Beschermingsklasse: IP21S
Gewicht: ca. 3 kg
Inschakelduur X:	30 % bij 40 °C en 120 A
Dalende curve
Lasbare materiaaldikte: 1,5 mm – 3,0 mm

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en neem de beschreven instructies in acht. Maak u met behulp van deze gebruiksaanwijzing vertrouwd met het apparaat, het correcte gebruik ervan en de veiligheids-instructies. Op het typeplaatje staan alle technische gegevens van dit lasapparaat. Neem kennis van de technische specificaties van dit apparaat.

WAARSCHUWING

Houd de

verpakkingsmaterialen uit de buurt van kleine kinderen. Er bestaat verstikkingsgevaar!

- Dit apparaat kan door kinderen vanaf 16 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis

worden gebruikt, als zij onder toezicht staan of geïinstrueerd werden met betrekking tot het veilige gebruik van het appa- raat en ze de daaruit voort- vloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uit- gevoerd zonder dat er toezicht op hen wordt gehouden.

Laat reparaties en/of onderhoudswerkzaamheden alleen door gekwalificeerde elektriciens uitvoeren.
- Gebruik alleen de meegeleverde laskabels.
■ Het apparaat mag tijdens het gebruik niet direct tegen de wand staan, niet worden afgedekt of tussen andere apparaten geklemd, zodat altijd voldoende lucht door de luchtsleuven kan worden opgenomen. Controleer of het apparaat juist op de netspanning is aangesloten. Vermijd trekspanning van de voedings-kabel. Trek de stroomstekker uit het stopcontact, voordat u het apparaat op een andere plaats opstelt.
■ Wanneer het apparaat niet wordt gebruikt, schakelt u het altijd met de AAN-/UIT-scha-

kelaar uit. Leg de elektroden- houder op een geïsoleerde ondergrond en haal de elektroden pas na 15 minuten afkoeling uit de houder.

- Let op de staat van de laskabels, de elektrodenhouder en de massaklemmen. Slijtage aan de isolering en aan de stroomvoerende delen kan gevaarlijk zijn en de kwaliteit van de laswerkzaamheden verminderen.

■ Booglassen produceert vonken, gesmolten metalen deeltjes en rook. Let daarom op: verwijder alle brandbare stoffen en/of materialen van de werkplek en de onmiddellijke omgeving ervan.

■ Zorg voor ventilatie van de werkplek.

Las niet op containers, vaten of buizen die brandbare vloeistoffen of gassen bevatten of bevat hebben.

WAARSCHUWING Vermijd elk direct contact met het elektrische lascircuit. De nullastspanning tussen elektrodentang en massaklem kan gevaarlijk zijn, er bestaat het gevaar van een elektrische schok.

■ Berg het apparaat niet op of gebruik het niet in een vochtige of natte omgeving

Bescherm de ogen met de daarvoor bedoelde beschermende glazen (DIN graad 9–10), die u op het meege-leverde lasscherm bevestigt. Draag handschoenen en droge beschermende kleding, die vrij is van olie en vet, om de huid te beschermen tegen de ultraviolette straling van de vlamboog.

WAARSCHUWING

Gebruik de niet om leidin- en.

Let op:

■ De straling van de vlamboog kan de ogen beschadigen en verbrandingen op de huid veroorzaken.

■ Booglassen produceert vonken en druppels gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief lang zeer heet. Raak het werkstuk daarom niet met blote handen aan.

- Bij booglassen komen dampen vrij die schadelijk zijn voor de gezondheid. Zorg ervoor dat u deze indien mogelijk niet inademt.

- Bescherm uzelf tegen de gevaarlijke gevolgen van de

vlamboog en houd personen die niet bij het werk betrokken zijn, op een afstand van minstens 2 m van de vlamboog verwijderd.

LET OP!

Tijdens het gebruik van het lasapparaat kan het, afhankelijk van de netspanning aan het aansluitpunt, tot storingen in de stroomvoorziening voor andere verbruikers komen. Neem in geval van twijfel contact op met uw energieleverancier.

■ Tijdens het gebruik van het lasapparaat kunnen er functiestoringen van andere apparaten, bijv. hoorapparaten, pacemakers enz. ontstaan.

- Gevarenbronnen bij booglassen

Bij booglassen zijn er een reeks gevarenbronnen. Daarom is het voor de lasser bijzonder belangrijk om de volgende regels in acht te nemen, om zichzelf en anderen niet in gevaar te brengen en schadelijke gevolgen voor mens en apparaat te vermijden.

■ Laat werkzaamheden aan de netspanning, bijv. aan kabels,

stekkers, contactdozen enz., alleen door een elektricien uitvoeren volgens nationale en lokale voorschriften.

Koppel bij ongevallen het lasapparaat meteen los van de stroomvoorziening.

■ Wanneer elektrische contact-spanningen optreden, het apparaat meteen uitschakelen en door een elektricien laten controleren.

- Let aan de lasstroomzijde altijd op goede elektrische contacten.

Draag tijdens het lassen altijd aan beide handen isolerende handschoenen. Deze beschermen tegen elektrische schokken (nullastspanning van het lascircuit), tegen schadelijke stralingen (warmte en UV-straling) en tegen gloeiend metaal en slagvonken.

Draag stevige, isolerende schoenen. De schoenen moeten ook isoleren als het nat is. Halve schoenen zijn niet geschikt, omdat vallende, gloeiende metalen druppels brandwonden kunnen veroorzaken.

Draag geschikte beschermende kleding, geen synthetische kledingstukken.

Kijk niet met onbeschermde ogen in de vlamboog, gebruik

alleen een lassers-lasscherm met goedgekeurd beschermglas volgens DIN. De vlamboog geeft behalve licht- en warm- testralen, die een verblinding c.q. brandwond veroorzaken, ook UV-stralen af. Deze onzichtbare ultraviolette straling veroorzaken bij onvoldoende bescherming een zeer pijnlijke bindvliesontsteking die pas enkele uren later wordt opge- merkt. Daarnaast veroorzaken UV-straling op onbeschermde lichaamsdelen verbranding zoals bij zonnebrand.

■ Ook personen of assistenten die zich in de buurt van de vlamboog bevinden, moeten op de gevaren worden gewezen en met de nodige beschermende middelen worden uitgerust. Stel, indien nodig, schermen op.

■ Tijdens lassen, vooral in kle ruimtes, dient voor voldoende toevoer van frisse lucht te worden gezorgd, omdat rook en schadelijke gassen ontstaan.

Aan containers waarin gass brandstoffen, minerale oliën of dergelijke worden opgeslagen, mogen – ook wanneer ze reeds lang geleden werden leeggemaakt – geen laswerkzaamheden worden uitge-

voerd, omdat door restanten explosiegevaar bestaat.

In brand- en explosiegevaarlijke ruimtes gelden speciale voorschriften.
Lasverbindingen die aan grote belastingen zijn blootgesteld en aan bepaalde veiligheidseisen moeten voldoen, mogen alleen door speciaal opgeleide en beproefde lassers worden uitgevoerd. Voorbeelden zijn drukketels, looprails, aanhangwagenkoppelingen enz.

⚠ LET OP! Sluit de massaklem altijd zo dicht als mogelijk op de lasnaad aan, zodat de lasstroom de kortst mogelijke weg van de elektrode naar de massaklem kan nemen. Verbind de massaklem nooit met de behuizing van het lasapparaat! Sluit de massaklem nooit aan op geaarde delen, die ver van het werkstuk verwijderd liggen, bijv. een waterleiding in een andere hoek van de ruimte. Anders zou het kunnen dat het aardingssysteem van de ruimte waarin u last, beschadigd wordt.

• Gebruik het lasapparaat niet in de regen.
• Gebruik het lasapparaat niet in een vochtige omgeving.
  ■ Plaats het lasapparaat alleen op een vlakke plek.

- De uitgang is bij een omgevingstemperatuur van 20 °C bemeten. De lastijd kan bij hogere temperaturen verminderd zijn.

Gevaar door elektrische schok:

Elektrische schok van een laselektrode kan dodelijk zijn. Niet bij regen of sneeuw lassen. Droge isolatiehandschoenen dragen. De elektrode niet met blote handen vastpakken. Geen natte of beschadigde handschoenen dragen. Bescherm uzelf tegen elektrische schok door isoleringen tegen het werkstuk. De behuizing van de inrichting niet openen.

Gevaar door lasrook:

■ Het inademen van lasrook kan schadelijk zijn voor de gezondheid. Het hoofd niet in de rook houden. Inrichtingen in open gebieden gebruiken. Ontluchting om de rook te verwijderen gebruiken.

Gevaar door lasvonken:

■ Lasvonken kunnen een explosie of een brand veroorzaken. Brandbare stoffen uit de

buurt van het lassen houden. Niet naast brandbare stoffen lassen. Lasvonken kunnen branden veroorzaken. Een brandblusser in de buurt gereedhouden en iemand die toekijkt en de blusser meteen kan gebruiken. Niet op vaten of andere gesloten containers lassen.

Gevaar door vlamboogstralen:

Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden. Hoofdbedekking en veiligheidsbril dragen. Gehoorbescherming en hoog gesloten overhemdkraag dragen. Lashelm dragen en letten op correcte filterinstellingen. Volledige lichaamsbescherming dragen.

Gevaar door elektromagnetische velden:

Lasstroom produceert elektromagnetische velden. Niet samen met medische implantaten gebruiken. De laskabels nooit om het lichaam heen wikkelen. Laskabels bijeenbrengen.

- Specifieke veiligheidsinstructies voor lasscherm

Controleer met behulp van een felle lichtbron (bijv. aansteker) altijd voor het begin van de laswerkzaamheden of het lasscherm correct werkt.

■ Door lasspetters kan het beschermglas beschadigd geraken. Vervang beschadigde of gekraste beschermglazen meteen.

■ Vervang beschadigde of sterk vervuilde c.q. gekraste componenten onmiddellijk.

■ Het apparaat mag alleen door personen worden gebruikt, die 16 jaar of ouder zijn.

■ Maak u vertrouwd met de veiligheidsvoorschriften voor lassen. Neem hierbij ook de veiligheidsinstructies van uw lasapparaat in acht.

Zet het lasscherm altijd op wanneer u last. Indien u het niet gebruikt, kunt u ernstige netvliesletsels oplopen.

- Draag altijd beschermende kleding tijdens het lassen.

- Gebruik het lasscherm nooit zonder beschermglas.

■ Vervang het beschermglas tijdig voor een goed zicht en onvermoeibaar werken.

- Omgeving met verhoogdelektrisch risico

Bij lassen in omgevingen met een verhoogd elektrisch risico dienen de volgende veiligheidsinstructies in acht te worden genomen.

Omgevingen met verhoogd elektrisch risico treft u bijvoorbeeld aan:

op werkplekken waar de bewegingsruimte beperkt is, zodat de lasser in een geforceerde houding (bijv. knielend, zittend, liggend) werkt en elektrisch geleidende delen aanraakt;

op werkplekken die geheel of gedeeltelijk elektrisch geleidend zijn begrensd en waar een groot gevaar bestaat door te vermijden of toevallig aanraken door de lasser;

op natte, vochtige of warme werkplekken, waar de lucht-vochtigheid of transspiratie de weerstand van de menselijke huid en de isolerende eigenschappen van de beschermende uitrusting aanzienlijk verlaagt.

Ook een metalen ladder of een steiger kunnen een omgeving

met verhoogd elektrisch risico scheppen.

In een dergelijke omgeving dienen een isolerende ondergrond en tussenlagen te worden gebruikt, verder dienen kaphandschoenen en hoofdbedekkingen van leer of van andere isolerende stoffen te worden gedragen om het lichaam van aarde te isoleren. De lasstroombron moet zich buiten het werkgebied c.q. de elektrisch geleidende vlakken en buiten de reikwijdte van de lasser bevinden.

Aanvullende bescherming tegen een schok door netspanning bij een storing kan door het gebruik van een aardlekschakelaar zijn voorzien, die bij een lekstroom van niet meer dan 30 mA wordt gebruikt en alle inrichtingen voor het netspanningsbedrijf in de buurt voedt. De aardlekschakelaar moet voor alle stroomtypes geschikt zijn.

Middelen voor het snel elektrisch ontkoppelen van de lasstroom-bron of het lasstroomcircuit (bijv. noodstopinrichting) moeten gemakkelijk te bereiken zijn.

Bij gebruik van lasapparaten onder elektrisch gevaarlijke

omstandigheden mag de uitgangsspanning van het lasapparaat dat stationair draait, niet hoger zijn dan 113 V (piek- waarde). Dit lasapparaat mag op basis van de uitgangsspanning in deze gevallen worden gebruikt.

- Lassen in nauwe ruimtes

Bij het lassen in nauwe ruimtes kan een risico door toxische gas- sen (verstikkingsgevaar) ontstaan. In nauwe ruimtes mag alleen worden gelast, wanneer er geïinstrueerde personen in de onmiddellijke nabijheid aanwe- zig zijn, die in geval van nood kunnen ingrijpen. Hier dient voor het begin van het lasproces een analyse door een deskundige te worden uitgevoerd om te bepalen welke stappen noodzakelijk zijn om de veiligheid van het werk te waarborgen en welke voorzorgs- maatregelen dienen te worden genomen tijdens het feitelijke lasproces.

- Optellen van nullastspanningen

Wanneer meer dan één lasstroombron tegelijkertijd

in werking is, kunnen de nul- lastspanningen ervan worden opgeteld en tot een verhoogd elektrisch risico leiden. Lasstroom- bronnen moeten zo worden aangesloten, dat dit risico tot een minimum wordt beperkt. De individuele lasstroombronnen, met hun aparte besturingen en aansluitingen, moeten duidelijk worden gemarkeerd, zodat herkenbaar is wat bij welk las- stroomcircuit hoort.

- Gebruik van schouderbanden

Er mag niet gelast worden, wanneer de lasstroombron wordt gedragen, bijv. met een schou- derband.

Daardoor moet worden voorkomen:

■ Het risico om het evenwicht te verliezen, wanneer er aan aangesloten leidingen of slangen wordt getrokken
- Het verhoogde gevaar voor een elektrische schok, omdat de lasser met de aarde in contact komt, wanneer deze een lasstroombron van klasse I gebruikt, waarvan de behui-

zing door zijn randaarde is geaard.

- Beschermende kleding

Tijdens de werkzaamheden moet de lasser over heel zijn lichaam beschermd zijn tegen straling en verbranding door de juiste kleding en gezichtsbescherming. De volgende stappen dienen in acht te worden genomen:

• Vóór de laswerkzaamheden de beschermende kleding aantrekken
  ■ Handschoenen aantrekken.
• Ramen of ventilator openen, om de luchttoevoer te garanderen.
  ■ Veiligheidsbril en mondbe-scherming dragen.

Aan beide handen moeten kaphandschoenen van een geschikt materiaal (leer) worden gedragen. Zij moeten in perfecte staat zijn.

- Om de kleding te beschermen tegen vonkenregen en verbranding, dienen geschikte schorten te worden gedragen. Wanneer de aard van de werkzaamheden, bijv. lassen boven het hoofd, dat vereist, moet een beschermend pak worden gedragen en, indien

nodig, ook een hoofd- bescherming.

Bescherming tegen stralen en verbrandingen

- Op de werkplek met een affiche "Pas op! Niet in de vlammen kijken!" op het risico voor de ogen wijzen. De werkplekken moeten indien mogelijk zo worden afgeschermd, dat de personen die zich in de buurt bevinden, worden beschermd. Onbevoegden moeten uit de buurt van laswerkzaamheden gehouden worden.

In de onmiddellijke omgeving van vaste werkplekken mogen de wanden noch licht van kleur zijn, noch glanzend. Ramen moeten minstens tot op hoofdhoogte worden beveiligd tegen doorlaten of weerkaatsing van straling, bijv. door geschikte verf.

• EMC-apparaat-classificatie

Conform de norm

IEC 60974-10 gaat het hier om een lasapparaat met de elektromagnetische compatibiliteit van de klasse A. Apparaten van de klasse A zijn apparaten, die geschikt zijn voor het gebruik

in alle andere bereiken dan het woongedeelte en die bereiken die direct op een laagspannings-stroomnet aangesloten zijn dat (ook) woningen voorziet.

Apparaten van de klasse A moeten voldoen aan de grenswaarden van de klasse A.

WAARSCHUWING: Appa- raten van de klasse A zijn voor het gebruik in een industriële omgeving voorzien. Vanwege de storende invloeden die zich vermogensgerelateerd en ook gestraald voordoen, kunnen er mogelijkkerwijs moeilijkheden optreden om de elektromagnetische compatibiliteit in andere omgevingen te waarborgen.

Ook wanneer het apparaat voldoet aan de emissiegrenswaarden volgens de norm, kunnen betreffende apparaten toch tot elektromagnetische storingen in gevoelige installaties en apparaten leiden. De gebruiker is verantwoordelijk voor storingen die door de vlamboog ontstaan en de gebruiker moet geschikte beschermingsmaatregelen nemen. Hierbij dient de gebruiker vooral te letten op:

- net-, bedienings-, signaal- en telecommunicatiekabels

• computers en andere microprocessorgestuurde apparaten;
• televisie-, radio- en andere weergaveapparatuur;
  – elektronische en elektrische veiligheidsvoorzieningen;
• personen met pacemakers of gehoorapparaten;
• meet- en kalibreerinrichtingen;
• immuniteit tegen storingen van andere inrichtingen in de buurt;
• het tijdstip waarop de laswerkzaamheden worden uitgevoerd. Om mogelijke storende stralingen te verminderen, wordt aanbevolen:
• de netaansluiting met een netfilter uit te rusten;
• het apparaat regelmatig te onderhouden en in een goed onderhoudsniveau te houden;
• laskabels moeten volledig worden afgewikkeld en, indien mogelijk, parallel over de grond lopen;
• apparaten en installaties die gevaar lopen door storende straling, moeten, indien mogelijk, uit het werkgebied worden verwijderd of worden afgeschermd.

Het product is enkel voor het professionele gebruik bestemd.

- Voor de ingebruikname

Verwijder het apparaat en de toebehoren uit de verpakking en controleer deze op schade (bijv. transportschade).

- Bevestig de draagriem aan het apparaat (zie afb. C1 – C4).

• Lasscherm monteren

■ Monteer de greep op het las-scherm 7, zoals in afb. A weerge-geven.
Monteer het beschermglds op het lasscherm 7, zoals in afb. B weergegeven.
■ Het beschermglås moet boven worden ingeschoven.

Opmerking: wanneer het beschermglas 11 er niet volledig kan worden ingeschoven, drukt u langs de buitenkant lichtjes op het beschermglas 11.

- Ingebruikname

Opmerking: Het lasapparaat is voor het lassen met elektroden geschikt.

• Gebruik elektrodebevestigingsklemmen zonder uitstekende houderschroeven, die aan de huidige veiligheidsstandaarden voldoen.
  Zorg ervoor dat de AAN-/UIT-schakelaar 9 op positie "O" ("OFF") gezet is c.q. dat het netsnoer 10 niet in de contactdoos is ingestoken.
  ■ Verbind de laskabels overeenkomstig hun polariteit en volgens de informatie van de elektrodenproducent.
  ■ Verbind daarvoor de aansluiting van de massaklem 4 (zwart) met de betreffende uitgang op het inverter-lasapparaat(zwart, gemarkeerd met “-”).
  ■ Verbind de aansluiting van de elektrodenhouders 5 (rood) met de betreffende uitgang op het inverter-

lasapparaat (rood, gemarkeerd met " +").

■ Trek conform de richtlijnen geschikte beschermende kleding aan en bereid uw werkplek voor.
■ Sluit de massaklen op het werkstuk aan.
Klem de elektrode in de elektrodenhouder 5.
■ Schakel het apparaat in door de AAN-/UIT-schakelaar 9 op positie "I" ("ON") te zetten.
Stel de lasstroom met de draaiknop 2 afhankelijk van de gebruikte elektrode in.

Opmerking: De in te stellen lasstroom, afhankelijk van de elektrodediameter, kunt u vinden in de volgende tabel.

∅ elektrode	Lasstroom
1,6 mm 40 – 55 A
2,0 mm 55 – 65 A
2,5 mm 65 – 80 A
3,2 mm 80 – 120 A

⚠ Let op: De massaklem 4 en de elektrodenhouder 5/de elektrode mogen geen direct contact maken.

⚠️ Let op: Bij het lassen met elektroden (MMA – manual metal arc welding – elektrodenlassen), moet de elektrodenhouder 5 en de massaklem 4 overeenkomstig de informatie van de elektroden op Plus (+) c.q. Min (-) worden aangesloten.

■ Houd het lasschenm voor het gezicht en begin met de lasprocedure.
- Om de bewerking te beëindigen, zet u de AAN-/UIT-schakelaar 9 op positie "O" ("OFF").

LET OP!

76 NL/BE

Bij het activeren van de thermische controle gaat het gele controlelampje 3 branden. In dit geval is verder lassen niet mogelijk. Het apparaat is verder in bedrijf, zodat de ventilator het apparaat afkoelt. Zodra het apparaat weer bedrijfsgereed is, wordt het gele controlelampje 3 automatisch uitgeschakeld. Nu is lassen weer mogelijk.

LET OP!

Let erop de elektrode niet op het werkstuk te wrijven. Daarmee kan het werkstuk beschadigd worden en de ontsteking van de vlamboog bemoeilijkt worden. Neem na het ontsteken van de vlamboog de correcte afstand tot het werkstuk in acht. De afstand moet met de diameter van de gebruikte elektrode overeenkomen. Neem deze afstand tijdens het lassen zo precies mogelijk en constant in acht. De hoek tussen de elektrode en de werkrichting moet tussen 20° en 30° liggen.

LET OP!

Lasklem en laselektrode moeten na de lasprocedure op de geïsoleerde houder worden gelegd. Pas wanneer de elektrode is afgekoeld, kan de smeltslak verwijderd worden. Om de onderbroken lasnaad opnieuw te lassen, moet eerst de smeltslak op de laspositie verwijderd worden.

LET OP!

Een spanning die 10% lager is dan de nominale ingangsspanning van het lasapparaat, kan tot de volgende consequenties leiden:

■ De stroom van het apparaat neemt af.
■ De vlamboog breekt af of wordt instabiel.

LET OP!

■ De vlamboogstraling kan tot oogont-

stekingen en huidverbrandingen leiden.

• Spat- en smeltslakken kunnen ooglet-sel en brandwonden veroorzaken.
  Draag een getinte veiligheidsbril of een veiligheidsmasker.
  ■ Het veiligheidsmasker moet aan

de veiligheidsstandaard EN175 voldoen.

Er mogen uitsluitend laskabels worden gebruikt, die zijn meegeleverd (10 mm ^2 ).

- Lassen

Kies tussen stekend en slepend lassen. Hierna wordt de invloed van de bewegingsrichting op de eigenschappen van de lasnaad getoond:

	Stekend lassen Slepend	lassen
Inbranden kleine grote
Lasnaadbreedte grote kleine
Lasrups vlakke hoge
Lasnaadfout grote kleine

Opmerking: Welke lasmethode geschikter is, beslist u zelf nadat u een proefstuk hebt gelast.

Opmerking: Nadat de elektrode volledig is versleten, moet deze worden vervangen.

• Onderhoud en reiniging

Opmerking: Het lasapparaat moet om perfect te functioneren en voor de naleving van de veiligheidseisen regelmatig worden onderhouden en gereviseerd. Ondeskundig en foutief gebruik kunnen tot uitvallen en schade aan het apparaat leiden.

■ Voordat u reinigingswerkzaamheden aan het lasapparaat uitvoert, trekt u netsnoer 10 uit de contactdoos, zodat het apparaat veilig van het stroomcircuit wordt losgekoppeld.
■ Reinig het lasapparaat, evenals het toebehoren ervan, regelmatig van buiten. Verwijder vuil en stof met behulp van lucht, poetskatoen of een borstel.

Opmerking: De volgende onderhoudswerkzaamheden mogen uitsluitend door geïnstrueerde vakkrachten uitgevoerd worden.

■ Stroomregelaar, aardingsinrichting,

interne kabels, de koppelingsinrichting van de lasbrander en stelschroeven moeten regelmatig onderhouden worden. Draai losse schroeven weer vast en vervang verroeste schroeven (reserveschroeven M4 x 10 zijn in iedere normale bouwmarkt verkrijgbaar).

• Controleer de isolatieweerstanden van het lasapparaat regelmatig. Gebruik daarvoor het betreffende meetapparaat.
  In het geval van een defect of als apparaatonderdelen moeten worden vervangen, richt u zich tot het betreffende vakpersoneel.

- Milieu-informatie en afvalverwijderingsgegevens

Recycling van grondstoffen in plaats van afvalontwikkeling

Apparaat, toebehorenen verpakking dienen op een milieu-vriendelijke manier te worden gerecycled.

Conform de Europese richtlijn 2012/19/EU moet verbruikte elektrisatie apparatuur gescheiden worden afgevoerd en naar een inzamelpunt voor milieuvriendelijke recycling worden gebracht. Voer het apparaat af via een erkend afvalbehandelingscentrum of via uw gemeentelijke afvalbehandelingsdienst. Neem de actueel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw afvalverwijderingsdienst.

- EU-conformiteits-verklaring

Wij,

78 NL/BE

C.M.C. GmbH

Documentverantwoordelijke: Dr. Christian Weyler Katharina-Loth-Str. 15 DE-66386 St. Ingbert Duitsland

verklaren alleen verantwoordelijk te zijn voor het feit dat het product

Inverter-lasapparaat

Art.nr.: 2338

Productiejaar: 2021/18

IAN: 337360 2007

Model: PISG 120 B3

voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen

EU-laagspanningsrichtlijn:

2014/35/EU

EU-richtlijn elektromagnetische compatibiliteit:

2014/30/EU

RoHS-richtlijn:

2011/65/EÜ+2015/863/EU

en in de wijzigingen hiervan zijn vastgelegd.

Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en van de Raad d.d. 8 juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Voor de conformiteitsbeoordeling werd gebruik gemaakt van de volgende geharmoniseerde normen:

EN 60974-1:2018/A1:2019

EN 60974-10:2014/A1:2015

St. Ingbert, 22-10-2020

C.M.C. GmbH

Katharina-Loth-Str. 15 i.A.66386 St. Ingbert Telefon: [phone] Telefax: [phone]

i. o. Dr. Christian Weyler – Kwaliteitswaarborging –

- Aanwijzingen over garantieena fhandelen van de service

Garantie van Creative Marketing & Consulting GmbH

Geachte klant,

U ontvangt 3 jaar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

• Garantievoorwaarden

De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanneer binnen 3 jaar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product – naar ons oordeel – gratis repareren of vervangen. Deze garantie vereist dat het defecte apparaat binnen 3 jaar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort wordt beschreven wat het gebrek is en wanneer het is opgetreden.

Wanneer het defect onder onze garantie valt, ontvangt u het gerepareerde product of een nieuw product terug. Door de reparatie of de vervanging van het product begint geen nieuwe

garantietermijn.

- Garantieperiode en wettelijkegarantieclaims

De garantieperiode wordt door de waarborg niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperiode dienen te worden betaald.

- Omvang van de garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. De garantie geldt voor materiaal- of productiefouten. De garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas. Deze garantie wordt ongeldig, wanneer het product werd beschadigd, niet correct werd gebruikt of werd onderhouden. Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absoluut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen wordt gewaarschuwd.

Het product is uitsluitend bestemd voor privégebruik en niet voor commerciële doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door een door ons geautoriseerd

servicefiliaal zijn uitgevoerd, vervalt de garantie.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:

Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik. Het artikelnummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden,

dient u eerst telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermelding over wat het gebrek is en wanneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.

Opmerking:

Opwww.lidl-service.com kunt u deze en nog veel andere gebruiksaanwijzingen, productvideo's en software downloaden.

Met deze QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) terecht en kunt u uw bedieningshandleiding openen door het artikelnummer (IAN) 337360 in te voeren.

PDF ONLINE www.lidl-service.com

Service

Zo kunt u ons bereiken:

NL, BE

Naam: ITSw bv

Internetadres: www.cmc-creative.de

E-mail: [e-mail]

Telefoon: 0031 (0) 900-8724357

Kantoor: Duitsland

IAN 337360\_2007

Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.

Adres:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE- 66386 St. Ingbert

DUITSLAND

Bestelling van reserveonderdelen:
