FRISKRIVNINGSKLAUSUL11 TC2290 User Manual Uwaga Terminale oznaczone symbolem przenoszą wystarczająco wysokie napięcie elektryczne, aby stworzyć ryzyko porażenia prądem. Używaj wyłącznie wysokiej jakości fabrycznie przygotowanych kabli z zainstalowanymi wtyczkami ¼"TS. Wszystkie inne instalacje lub modykacje powinny być wykonywane wyłącznie przez wykwalikowany personel techniczny. Ten symbol informuje o ważnych wskazówkach dotyczących obsługi i konserwacji urządzenia w dołączonej dokumentacji. Proszę przeczytać stosowne informacje w instrukcji obsługi. Uwaga W celu wyeliminowania zagrożenia porażenia prądem zabrania się zdejmowania obudowy lub tylnej ścianki urządzenia. Elementy znajdujące się we wnętrzu urządzenia nie mogą być naprawiane przez użytkownika. Naprawy mogą być wykonywane jedynie przez wykwalikowanypersonel. Uwaga W celu wyeliminowania zagrożenia porażenia prądem lub zapalenia się urządzenia nie wolno wystawiać go na działanie deszczu i wilgotności oraz dopuszczać do tego, aby do wnętrza dostała się woda lub inna ciecz. Nie należy stawiać na urządzeniu napełnionych cieczą przedmiotów takich jak np. wazony lub szklanki. Uwaga Prace serwisowe mogą być wykonywane jedynie przez wykwalikowany personel. W celu uniknięcia zagrożenia porażenia prądem nie należy wykonywać żadnych manipulacji, które nie są opisane w instrukcji obsługi. Naprawywykonywane mogą być jedynie przez wykwalikowany personeltechniczny.

1. Proszę przeczytać poniższe wskazówki.

2. Proszę przechowywać niniejszą instrukcję.

3. Należy przestrzegać wszystkich wskazówek

4. Należy postępować zgodnie z instrukcją obsługi.

5. Urządzenia nie wolno używać w pobliżu wody.

6. Urządzenie można czyścić wyłącznie suchąszmatką.

7. Nie zasłaniać otworów wentylacyjnych.

Wczasie podłączania urządzenia należy przestrzegać zaleceńproducenta.

8. Nie stawiać urządzenia w pobliżu źródeł ciepła

takich, jak grzejniki, piece lub urządzenia produkujące ciepło (np. wzmacniacze).

9. W żadnym wypadku nie należy usuwać

zabezpieczeń z wtyczek dwubiegunowych oraz wtyczek z uziemieniem. Wtyczka dwubiegunowa posiada dwa wtyki kontaktowe o różnej szerokości. Wtyczka z uziemieniem ma dwa wtyki kontaktowe i trzeci wtyk uziemienia. Szerszy wtyk kontaktowy lub dodatkowy wtyk uziemienia służą do zapewnienia bezpieczeństwa użytkownikowi. Jeśli format wtyczki urządzenia nie odpowiada standardowi gniazdka, proszę zwrócić się do elektryka z prośbą o wymienienie gniazda.

10. Kabel sieciowy należy ułożyć tak, aby nie był

narażony na deptanie i działanie ostrych krawędzi, co mogłoby doprowadzić do jego uszkodzenia. Szczególną uwagę zwrócić należy na odpowiednią ochronę miejsc w pobliżu wtyczek i przedłużaczy oraz miejsce, w którym kabel sieciowy przymocowany jest do urządzenia.

11. Urządzenie musi być zawsze podłączone do sieci

sprawnym przewodem z uziemieniem.

12. Jeżeli wtyk sieciowy lub gniazdo sieciowe w

urządzeniu pełnią funkcję wyłącznika, to muszą one być zawsze łatwo dostępne.

13. Używać wyłącznie sprzętu dodatkowego i

akcesoriów zgodnie z zaleceniami producenta.

jedynie zalecanych przez producenta lub znajdujących się w zestawie wózków, stojaków, statywów, uchwytów i stołów. Wprzypadku posługiwania się wózkiem należy zachować szczególną ostrożność w trakcie przewożenia zestawu, aby uniknąć niebezpieczeństwa potknięcia się i zranienia.

15. W trakcie burzy oraz na czas dłuższego nieużywania

urządzenia należy wyjąć wtyczkę z gniazdka sieciowego.

16. Wykonywanie wszelkich napraw należy zlecać

jedynie wykwalikowanym pracownikom serwisu. Przeprowadzenie przeglądu technicznego staje się konieczne, jeśli urządzenie zostało uszkodzone w jakikolwiek sposób (dotyczy to także kabla sieciowego lub wtyczki), jeśli do wnętrza urządzenia dostały się przedmioty lub ciecz, jeśli urządzenie wystawione było na działanie deszczu lub wilgoci, jeśli urządzenie nie funkcjonuje poprawnie oraz kiedy spadło na podłogę.

17. Prawidłowa utylizacja

produktu: Ten symbol wskazuje, że tego produktu nie należy wyrzucać razem ze zwykłymi odpadami domowymi, tylko zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/EU) oraz przepisami krajowymi. Niniejszy produkt należy przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Niewłaściwe postępowanie z tego typu odpadami może wywołać szkodliwe działanie na środowisko naturalnej i zdrowie człowieka z powodu potencjalnych substancji niebezpiecznych zaliczanych jako zużyty sprzęt elektryczny i elektroniczny. Jednocześnie, Twój wkład w prawidłową utylizację niniejszego produktu przyczynia się do oszczędnego wykorzystywania zasobów naturalnych. Szczegółowych informacji o miejscach, w których można oddawać zużyty sprzęt do recyklingu, udzielają urzędy miejskie, przedsiębiorstwa utylizacji odpadów lub najbliższy zakład utylizacji odpadów.

18. Nie instaluj w ograniczonej przestrzeni, takiej jak

półka na książki lub podobny zestaw.

19. Nie stawiaj na urządzeniu źródeł otwartego ognia,

takich jak zapalone świece.

20. Należy pamiętać o środowiskowych aspektach

utylizacji baterii. Baterie należy utylizować w punkcie zbiórki baterii.

21. To urządzenie może być używane w klimacie

tropikalnym i umiarkowanym do 45 ° C. Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty, które mogą ponieść osoby, które polegają w całości lub w części na jakimkolwiek opisie, fotograi lub oświadczeniu zawartym w niniejszym dokumencie. Specykacje techniczne, wygląd i inne informacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones i Coolaudio są znakami towarowymi lub zastrzeżonymi znakami towarowymi rmy Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Wszystkie prawa zastrzeżone. Aby zapoznać się z obowiązującymi warunkami gwarancji i dodatkowymi informacjami dotyczącymi ograniczonej gwarancji Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online pod adresem musictribe.com/warranty. Ważne informacje o bezpieczeństwie

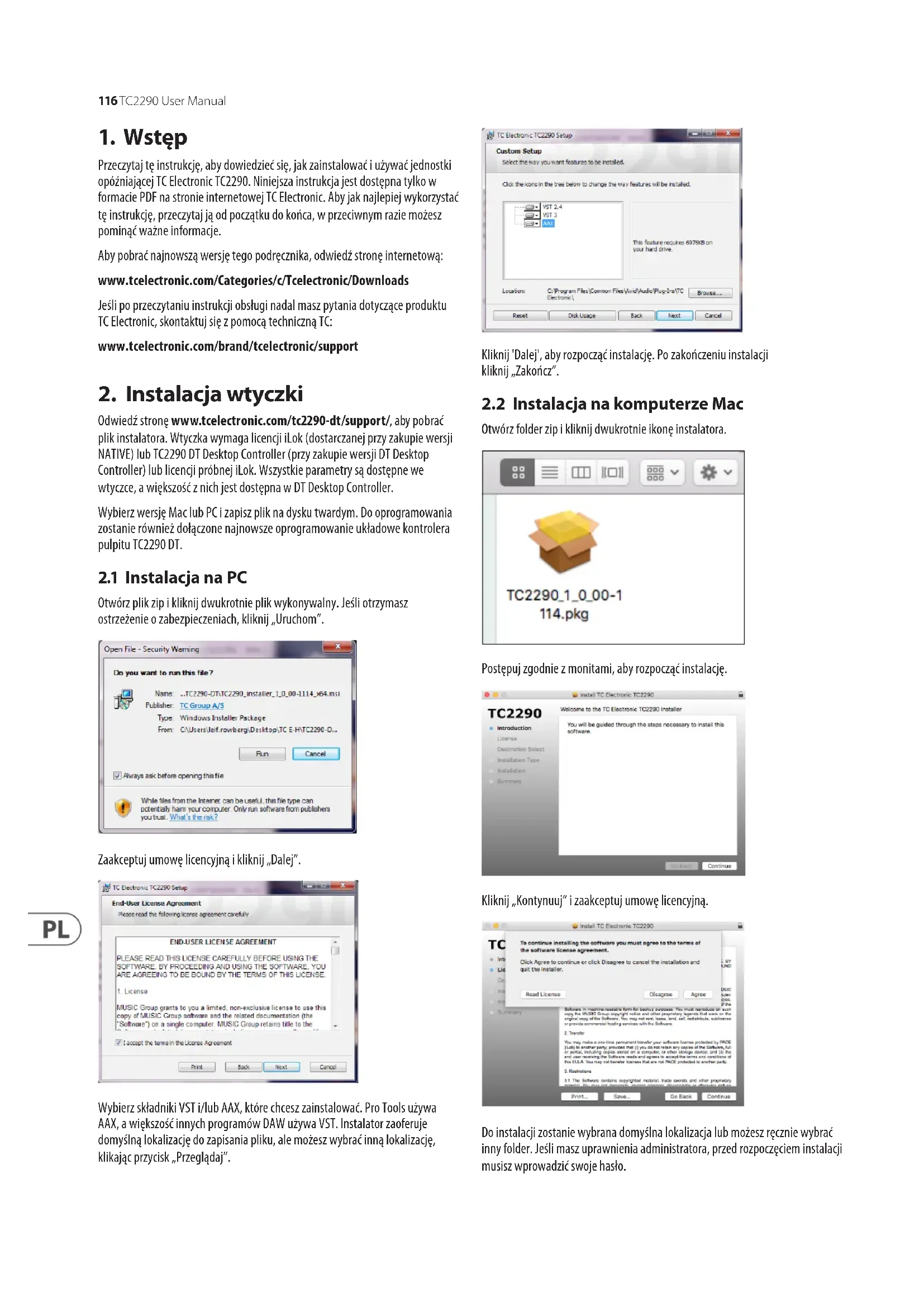

Przeczytaj tę instrukcję, aby dowiedzieć się, jak zainstalować i używać jednostki opóźniającej TC Electronic TC2290. Niniejsza instrukcja jest dostępna tylko w formacie PDF na stronie internetowej TC Electronic. Aby jak najlepiej wykorzystać tę instrukcję, przeczytaj ją od początku do końca, w przeciwnym razie możesz pominąć ważne informacje. Aby pobrać najnowszą wersję tego podręcznika, odwiedź stronę internetową: www.tcelectronic.com/Categories/c/Tcelectronic/Downloads Jeśli po przeczytaniu instrukcji obsługi nadal masz pytania dotyczące produktu TC Electronic, skontaktuj się z pomocą techniczną TC: www.tcelectronic.com/brand/tcelectronic/support

2. Instalacja wtyczki

Odwiedź stronę www.tcelectronic.com/tc2290-dt/support/, aby pobrać plik instalatora. Wtyczka wymaga licencji iLok (dostarczanej przy zakupie wersji NATIVE) lub TC2290 DT Desktop Controller (przy zakupie wersji DT Desktop Controller) lub licencji próbnej iLok. Wszystkie parametry są dostępne we wtyczce, a większość z nich jest dostępna w DT Desktop Controller. Wybierz wersję Mac lub PC i zapisz plik na dysku twardym. Do oprogramowania zostanie również dołączone najnowsze oprogramowanie układowe kontrolera pulpitu TC2290 DT.

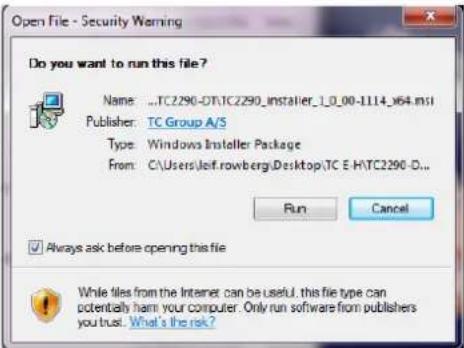

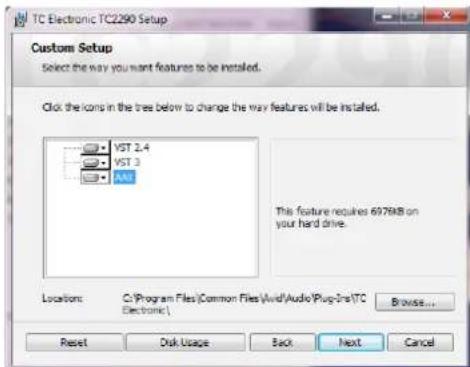

2.1 Instalacja na PC

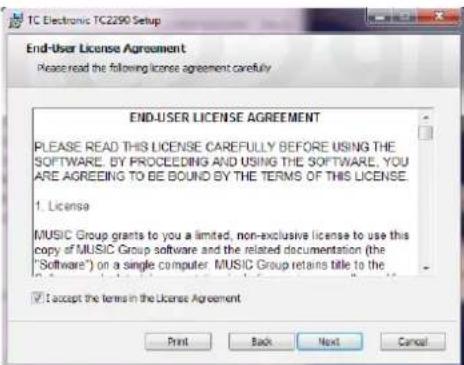

Otwórz plik zip i kliknij dwukrotnie plik wykonywalny. Jeśli otrzymasz ostrzeżenie o zabezpieczeniach, kliknij „Uruchom”. Zaakceptuj umowę licencyjną i kliknij „Dalej”. Wybierz składniki VST i/lub AAX, które chcesz zainstalować. Pro Tools używa AAX, a większość innych programów DAW używa VST. Instalator zaoferuje domyślną lokalizację do zapisania pliku, ale możesz wybrać inną lokalizację, klikając przycisk „Przeglądaj”. Kliknij 'Dalej', aby rozpocząć instalację. Po zakończeniu instalacji kliknij „Zakończ”.

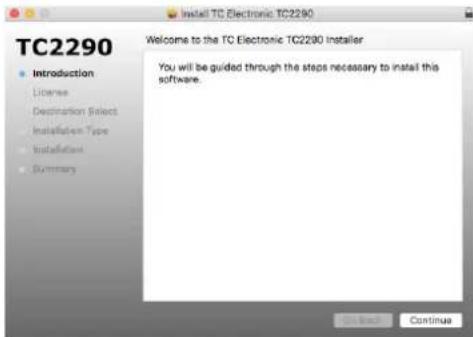

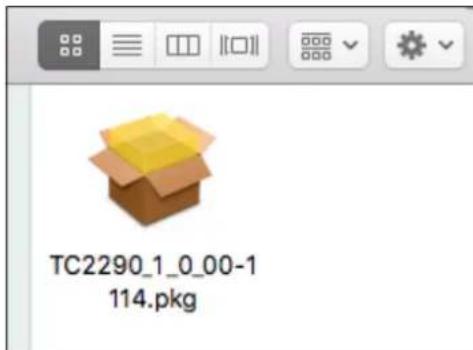

2.2 Instalacja na komputerze Mac

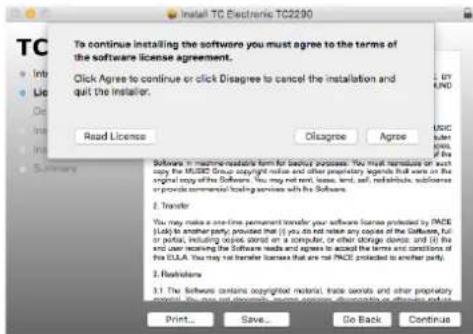

Otwórz folder zip i kliknij dwukrotnie ikonę instalatora. Postępuj zgodnie z monitami, aby rozpocząć instalację. Kliknij „Kontynuuj” i zaakceptuj umowę licencyjną. Do instalacji zostanie wybrana domyślna lokalizacja lub możesz ręcznie wybrać inny folder. Jeśli masz uprawnienia administratora, przed rozpoczęciem instalacji musisz wprowadzić swoje hasło.117 TC2290 User Manual

3. Aktywuj licencję TC2290 iLok

3.1 Aktywacja po zakupie wersji NATIVE

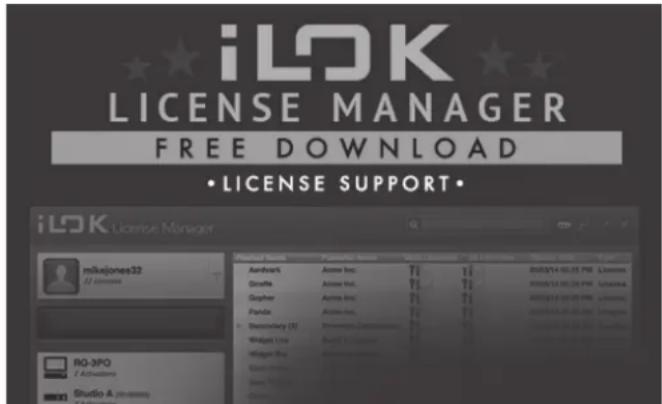

Krok 1: Zainstaluj iLok Pierwszym krokiem jest utworzenie konta użytkownika iLok na www.iLok.com i zainstalowanie Menedżera licencji PACE iLok na komputerze, jeśli używasz iLok po raz pierwszy. Krok 2: Aktywacja W otrzymanym mailu (przy zakupie wersji NATIVE) znajdziesz swój osobisty Kod Aktywacyjny. Aby aktywować oprogramowanie, użyj funkcji Zrealizuj kod aktywacyjny w Menedżerze licencji PACE iLok.

3.2 Uzyskaj bezpłatną licencję demonstracyjną

Skorzystaj z tej bezproblemowej oferty, aby wypróbować nasze wtyczki przed zakupem.

• 14-dniowy okres próbny

• W pełni funkcjonalny

• Brak ograniczeń funkcji

• Nie jest potrzebny zyczny klucz iLok Krok 1: Zainstaluj iLok Pierwszym krokiem jest utworzenie bezpłatnego konta użytkownika iLok na www.iLok.com i zainstalowanie Menedżera licencji PACE iLok na swoim komputerze, jeśli używasz iLok po raz pierwszy. Krok 2: Zdobądź darmową licencję Przejdź na stronę http://www.tcelectronic.com/brand/tcelectronic/free-trial- TC2290-native i wprowadź swój identykator użytkownika iLok. Krok 3: Aktywacja Aktywuj swoje oprogramowanie w Menedżerze licencji PACE iLok.

4. Połączenie i konguracja

4.1 Podłączanie kontrolera biurkowego

TC2290-DT (w przypadku zakupu wersji kontrolera biurkowego DT) Przygotowanie i uruchomienie kontrolera pulpitu nie mogło być prostsze. Podłącz dołączony kabel USB do tylnego portu micro-USB urządzenia, a drugi koniec podłącz do wolnego portu USB w komputerze. Kontroler pulpitu jest zasilany z magistrali, więc nie są potrzebne żadne inne kable zasilające ani nie trzeba ręcznie instalować dodatkowych sterowników. Kontroler pulpitu zaświeci się po pomyślnym połączeniu. Możesz teraz zastosować wtyczkę do kanału w DAW, aby zacząć używać efektu. Ten proces może się nieznacznie różnić w zależności od oprogramowania, ale generalnie powinien wymagać następujących kroków:

• Wybierz kanał lub szynę w swoim DAW, do którego chcesz dodać efekt Przejdź do strony miksera gdzie powinieneś zobaczyć sekcję poświęconą slotom efektów

• Otwórz menu, w którym możesz wybrać z listy typów efektów, która prawdopodobnie zawiera wiele standardowych wtyczek dołączonych do DAW. Powinno być podmenu do przeglądania ogólnych opcji VST/AU/AAX.

• Wtyczka prawdopodobnie będzie znajdować się w dedykowanym folderze TC Electronic. Wybierz TC2290, a zostanie on teraz dodany do łańcucha sygnałowego. Kliknij dwukrotnie gniazdo efektów, które zawiera TC2290, aby wyświetlić interfejs wtyczki. Na dole powinna znajdować się zielona ikona łącza oraz tekst wskazujący udane połączenie między wtyczką a kontrolerem pulpitu. Uwaga: Menedżer licencji iLok musi być zainstalowany na komputerze również w przypadku zakupu wersji DT Desktop Controller. W takim przypadku nie musisz tworzyć konta iLok ani aktywować żadnej licencji.

Po zainstalowaniu wtyczki i aktywowaniu licencji iLok lub podłączeniu kontrolera pulpitu TC2290-DT przez USB, możesz rozpocząć wstawianie wtyczki do ścieżek. Korekty efektu dokonuje się na dwa sposoby. Albo za pomocą interfejsu użytkownika wtyczki, albo za pośrednictwem zycznego kontrolera pulpitu..118 TC2290 User Manual

4.3 Wstaw a efekt Aux

TC2290 można włożyć bezpośrednio do gniazda efektów na pojedynczym kanale, jak opisano powyżej, który przepuszcza cały sygnał przez efekt. W takim przypadku zauważ, że bezpośredni sygnał wejściowy staje się mono, zanim zostanie panoramowany, statycznie lub modulowany. Dzieje się tak, gdy włączony jest przycisk DIRECT sekcji PAN/DYN. Jednak TC2290 można również dodać do szyny pomocniczej, a jeden lub więcej kanałów może wysłać część swojego sygnału do tej szyny w celu przetworzenia przez efekt. Wyjście efektu jest następnie miksowane z resztą ścieżek. Różni się to od efektu insertowego tym, że TC2290 nie wpływa na cały sygnał ścieżki, więc sygnał bezpośredni nie może być modulowany za pomocą przycisków MOD w sekcji PAN/DYN. W tej konguracji parametr Mix powinien być zawsze ustawiony na 100%.

4.4 Tryb mono/stereo

TC2290 może być używany zarówno jako instancja mono na ścieżkach mono, jak i instancja stereo na ścieżkach stereo. W zależności od konkretnego programu DAW, dostępne może być również wejście/wyjście mono. W przypadku wyjścia mono, sygnał wyjściowy jest generowany tylko przez lewy kanał wtyczki. W takim przypadku nie należy używać panoramowania.

4.5 Okres podróży i połączenie modułu (w przypadku zakupu wersji DT):

Możesz wypróbować wtyczkę przed zakupem lub otrzymaniem zakupionego kontrolera pulpitu, składając wniosek o bezpłatną licencję próbną iLok, która zapewni pełną funkcjonalność przez 14 dni. Po otrzymaniu i podłączeniu zakupionego kontrolera pulpitu nie będziesz już potrzebować licencji iLok, aby mieć pełną funkcjonalność we wtyczce lub za pośrednictwem kontrolera pulpitu. 60-dniowy okres podróży Jeśli kontroler pulpitu zostanie odłączony, pełna funkcjonalność wtyczki będzie dostępna przez 60 dni, po czym wtyczka zażąda ponownego połączenia z jednostką sprzętową. Po ponownym podłączeniu jednostki sprzętowej wszystkie elementy sterujące stają się dostępne. Download and install the plug-in and connect the module Disconnect Module 60 days... Reconnect Module Full Fuctionality Processing, controls available for 60 days countdown Processing Only Full Fuctionality Restored 60 day count downLink to product page with store nder119 TC2290 User Manual

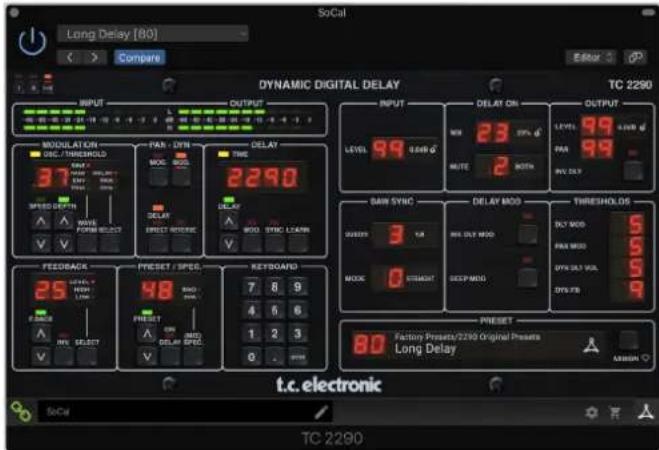

4.6 Kontrole pierwotne i wtórne

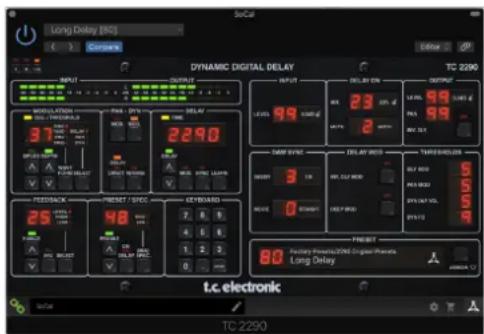

Po zainstalowaniu wtyczki i aktywowaniu licencji iLok lub podłączeniu TC2290 przez USB, możesz zacząć dodawać efekt do swoich utworów. Wtyczka jest podzielona na dwie sekcje, które są widoczne po wybraniu przycisku „I + II” w lewym górnym rogu. Lewa sekcja jest identyczna z jednostką sprzętową i może być uważana za parametry podstawowe. Obejmują one typowe elementy, takie jak czas opóźnienia i informacje zwrotne. Prawa strona zawiera parametry wtórne. Parametry drugorzędne to te, które w oryginalnym 2290 były znane jako „KLUCZE SPEC” (Klucze specjalne). Parametry te można wywołać z jednostki sprzętowej za pomocą KLUCZY SPEC. Aby zmniejszyć rozmiar wtyczki na ekranie, możesz wybrać „I” lub „II” w lewym górnym rogu wtyczki. „I” pokaże tylko lewą sekcję wtyczki, a „II” pokaże prawą sekcję. Ustawienie „II” może być ustawieniem uzupełniającym podczas korzystania z jednostki sprzętowej.

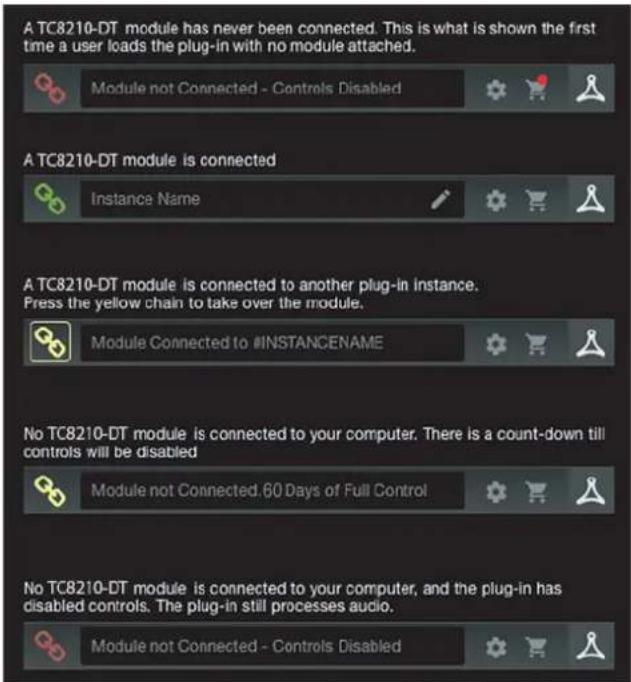

4.7 Stan połączenia z jednostką sprzętową

Wszystkie rodziny TC Icon używają tej samej metody do pokazywania stanu połączenia między wtyczką a modułem sprzętowym. Stan połączenia jest wskazywany w lewym dolnym rogu okna wtyczki. Udane połączenie jest oznaczone ikoną zielonego łańcucha. W przypadku korzystania wyłącznie z wersji NATIVE ta ikona łańcucha pozostanie szara. Istnieją 3 warunki, które spowodują status „Nie połączono”. Jeśli inna instancja wtyczki już istnieje na innej ścieżce, ikona łańcucha będzie żółta z żółtą ramką, a pole tekstowe poinformuje Cię, gdzie wtyczka jest aktualnie aktywna. Kliknij ikonę łańcucha, aby podłączyć jednostkę sprzętową do nowej lokalizacji wtyczki. Żółta ikona może również pojawić się podczas nawiązywania połączenia między jednostką TC2290 a wtyczką, wraz z tekstem „Łączenie...”. Jeśli jednostka sprzętowa jest odłączona od komputera, ale odliczanie jeszcze nie wygasło, pojawi się żółta ikona łańcucha bez żółtej ramki. Aby uzyskać szczegółowe informacje, zapoznaj się z sekcją „Okres podróży i połączenie modułu”. Wszystkie inne stany „Brak połączenia” są oznaczone czerwoną ikoną łańcucha. Może się tak zdarzyć, jeśli kabel USB zostanie odłączony, połączenie TC2290 zostanie przerwane lub wystąpią inne problemy. Podsumowując możliwości statusu połączenia: Większość programów DAW oferuje możliwość przenoszenia lub przeciągania wtyczek z jednej ścieżki/szyny na drugą, a TC2290 również to obsługuje. Większość programów DAW posiada również włącznik/wyłącznik dla wtyczek, dostępny w oknie wtyczki i/lub na samej ścieżce. Wyciszenie wtyczki sprawi, że efekt będzie niesłyszalny, ale nie wyłączy połączenia w celu użycia jednostki sprzętowej.120 TC2290 User Manual

5. Sterowanie wtyczką i sprzętem

Sterowanie TC2290 odbywa się we wtyczce lub opcjonalnie za pomocą jednostki sprzętowej (w przypadku zakupu wersji DT). Wszystkie podstawowe parametry 2290 są również dostępne przez DT Desktop Controller. Należą do nich parametry, które kontrolują główne części efektu, takie jak czas opóźnienia, modulacja, zmiany ustawień wstępnych, miks (poprzez sterowanie „Special”) i wiele innych. Rzadziej potrzebne parametry drugorzędne są obsługiwane w oknie wtyczki w jego prawej części. Są to parametry, takie jak progi modulacji, podział, zapisywanie ustawień wstępnych i inne.

5.1 Podstawowe sterowanie wtyczką i

sprzętem Metry Sekcja miernika dostarcza informacji zwrotnych o przychodzących i wychodzących sygnałach audio. Poziom wejściowy wyświetla dźwięk w momencie wejścia do wtyczki i nie ma na niego wpływu regulacja poziomu wejściowego ani żaden inny parametr. Na miernik mocy wpływają zarówno wyniki efektu, jak i parametr kontroli poziomu wyjściowego. MODULACJA Ta sekcja kontroluje parametry efektów modulacji. Zauważ, że modulacja jest w rzeczywistości włączona za pomocą przycisków MOD znajdujących się w sekcjach PAN, DYN i DELAY. Naciśnięcie przycisku SELECT przewija przez zestawy parametrów DELAY, PAN i DYNAMICS, zasadniczo wybierając skupienie innych przycisków w tej sekcji. Rodzaje efektów modulacji obejmują:

• • Modulacje czasu opóźnienia – chorus, anger, pitch, auto-doubling.

• • Modulacje pozycji pan – automatyczne panoramowanie sygnału bezpośredniego, sygnału opóźnienia lub obu.

• • Modulacja dynamiczna – tremolo, kompresor/ekspander opóźnień, tłumienie i bramkowanie. Każdy z tych zestawów parametrów składa się z następujących wartości: WAVEFORM – określa kształt fali modulacji, pomiędzy falą sinusoidalną (SINE), falą losową (RAND), kontrolowaną obwiednią sygnału wejściowego (ENV) lub wyzwalanym poziomem wejściowym (TRIG). Cel modulacji określa funkcję ENV i TRIG. SPEED – Jednokrotne wciśnięcie UP lub DOWN spowoduje skupienie się na parametrze SPEED, a dodatkowe naciśnięcia przesuną wartość o jeden krok. Parametr SPEED jest wyświetlany w Hz (cykle na sekundę). W zależności od celu modulacji, gdy wybrany jest kształt fali ENV lub TRIG, parametr kontroluje prędkość od braku efektu do maksymalnego efektu. Ustawienie „1” oznacza czas rampy 1 sekundy, natomiast ustawienie „5” oznacza czas rampy 1/5 sekundy. DEPTH – Jednokrotne naciśnięcie UP lub DOWN spowoduje skupienie się na parametrze DEPTH, a kolejne naciśnięcia przesuną wartość o jeden krok. Wartość DEPTH jest wyświetlana w procentach maksymalnej modulacji. Naciśnięcie klawiszy strzałek SPEED lub DEPTH spowoduje najpierw skupienie się na tym parametrze, co pozwala również na wprowadzenie określonej wartości na KLAWIATURZE, a następnie na klawisz ENTER. Gdy którykolwiek parametr jest aktywny, zielona dioda LED będzie migać powyżej, a wyświetlacz pokaże aktualną wartość. Żółta dioda OSC/THRESHOLD w lewym górnym rogu tej sekcji pokazuje prędkość modulacji podczas korzystania z modulacji okresowych (SINE, RANDOM) i wskazuje, kiedy poziom wejściowy przekracza próg dla efektów ENV lub TRIG. PAN/DYN Naciśnij jeden z przycisków MOD pod etykietami PAN i DYN, aby odpowiednio włączyć te funkcje. Czerwone diody LED nad każdym przyciskiem wskazują stan włączenia/wyłączenia. Parametry każdego efektu są ustawiane w sekcji MODULATION. Przycisk DELAY/DIRECT określa, czy efekt PAN jest stosowany tylko do sygnału opóźnionego, tylko do sygnału bezpośredniego, do obu, czy do żadnego. Dotyczy to również statycznej panoramy ustawionej we wtyczce, więc jeśli nie świeci się ani DELAY, ani DIRECT, nie ma żadnego panoramowania. Gdy nie świeci się ani DELAY, ani DIRECT, sygnał opóźnienia ma odwróconą fazę w prawym kanale. Przydaje się to do tworzenia efektów z szerokim chórem/ angerem, ale może nie być pożądane w przypadku efektów opóźniających. Aby to obejść, ustaw PAN we wtyczce na 50, wyłącz PAN MOD i włącz PAN DELAY (nie DIRECT). Da to ten sam wynik minus odwrotność fazy prawego s ygnału opóźnienia. Zwróć uwagę, że gdy świeci się DIRECT, sygnał bezpośredni będzie najpierw sumowany do mono, a następnie panoramowany. Gdy DIRECT nie jest podświetlony, sygnał bezpośredni będzie stereofoniczny (jeśli wtyczka jest instancją stereo). Przycisk REVERSE powoduje, że wybrany efekt dynamiczny działa w odwrotny sposób. Przy ustawieniu Waveform na SINE lub RAND uzyskuje się efekt tremolo, który powoduje modulowany wzrost/zmniejszenie głośności. Gdy przycisk REVERSE jest aktywowany, tworzy modulację, która zwiększa głośność opóźnienia, gdy głośność bezpośrednia jest stłumiona i na odwrót. Gdy Waveform jest ustawione na ENV lub TRIG, przycisk REVERSE zmienia zwykłe efekty kompresji/odrzucania na efekty rozszerzania/bramkowania.121 TC2290 User Manual OPÓŹNIENIE Główną funkcją tej sekcji jest kontrola czasu opóźnienia. Żółta dioda nad wyświetlaczem będzie migać w rytmie z aktualnym tempem i będzie wyświetlany dokładny czas w ms. Istnieje kilka sposobów na dostosowanie czasu opóźnienia:

• • Korzystanie ze strzałek W GÓRĘ/W DÓŁ

• • Korzystanie z KLAWIATURY (po jednokrotnym naciśnięciu strzałek GÓRA/DÓŁ)

• • Naciskanie przycisku LEARN w rytmie w żądanym tempie

• • Naciśnięcie przycisku SYNC w celu synchronizacji tempa z tempem DAW Pojedyncze naciśnięcie klawiszy strzałek W GÓRĘ lub W DÓŁ spowoduje skupienie się na ustawieniu tempa opóźnienia. Spowoduje to, że zielona dioda LED zacznie migać, a tempo można teraz dostosować. Naciskanie UP lub DOWN spowoduje zmianę tempa o jedną cyfrę, a przytrzymanie przycisku pozwoli na szybkie przewijanie parametru. Jednakże, gdy zielona dioda LED zacznie migać, KLAWIATURA może być również użyta do ręcznego wprowadzenia czasu opóźnienia, a następnie naciśnij klawisz ENTER. Jeśli używasz KLAWIATURY do wprowadzania czasu opóźnienia, pamiętaj, że możesz wprowadzać wartości z ułamkami dziesiętnymi, w tym wartości poniżej jednej milisekundy, naciskając kropkę. Na przykład czas opóźnienia 8,5 ms można wybrać, naciskając [8] [kropka] [5] [ENTER]. Jeśli nie znasz dokładnego pomiaru tempa dla żądanego tempa, możesz zbliżyć się do niego, naciskając przycisk NAUKA w rytmie. Jako nowe tempo zostanie użyty czas między pierwszym a drugim naciśnięciem. TC2290 może również podążać za tempem aktualnie ustawionym w Twoim DAW. Naciśnij przycisk SYNC, aby to włączyć. Po włączeniu przyciski UP i DOWN zmienią podział rytmu. Aby włączyć modulację sygnału opóźnienia, naciśnij przycisk MOD. Zobacz sekcję MODULACJA w tym rozdziale, a także rozdział 5, aby uzyskać szczegółowe informacje. INFORMACJA ZWROTNA Ta sekcja kontroluje przede wszystkim liczbę powtórzeń opóźnienia, ale ma również wpływ na inne funkcje. Naciśnięcie przycisku SELECT przewija przez 3 regulowane parametry w tej sekcji – ltry zwrotne LEVEL, HIGH cut i LOW cut. Wyświetlacz pokaże aktualny wybór oraz wartość tego parametru. Naciśnięcie przycisków strzałek W GÓRĘ lub W DÓŁ aktywuje regulację dla wybranego parametru, powodując miganie zielonej diody LED. Kolejne naciśnięcia zmienią wartość o jeden krok lub przytrzymanie przycisku spowoduje szybkie przewijanie. Gdy zielona dioda LED miga, można wprowadzić dokładną wartość na KLAWIATURZE, a następnie nacisnąć przycisk ENTER. Możliwe wartości dla 3 parametrów są następujące:

• • Informacja zwrotna – 0-99%

• • High cut – 2, 4, 8, 33 kHz (33 kHz = wyłączone)

• • Low cut – 0, 0,1, 0,2, 0,4 kHz (0 = wyłączony, 0,1 = 100 Hz itd.) Naciśnięcie przycisku INV odwraca sygnał sprzężenia zwrotnego, co może nie być zauważalne w przypadku efektów echa, ale jest bardziej wyraźne w przypadku modulacji, takiej jak anger. PRESET/SPECYFIKACJA Naciśnięcie przycisku DELAY ON włącza i wyłącza efekt opóźnienia, wskazywany przez czerwoną diodę LED. Jednak po wyłączeniu tego przełącznika sygnał bezpośredni jest nadal słyszalny wraz z wszelkimi efektami panoramowania. Zwróć uwagę, że statyczne położenie panoramy (ustawiane przez PAN we wtyczce) jest używane tylko wtedy, gdy nie świeci się DELAY ON, gdy klawisz Spec 26 (MUTE) jest ustawiony na 0 (IN). W przeciwnym razie (Spec 26 niezerowe) bezpośrednia pozycja panoramowania to środek. Jednokrotne wciśnięcie strzałki W GÓRĘ lub W DÓŁ uruchomi wybór presetu, pozwalając na przewijanie presetów jeden po drugim lub wprowadzenie konkretnego presetu na KLAWIATURZE, a następnie wciśnięcie przycisku ENTER. Szczegółowe informacje znajdują się w rozdziale 6. Przycisk SPEC (Specjalne) umożliwia kontrolę niektórych parametrów, które w innym przypadku są dostępne tylko w oknie wtyczki. Naciśnięcie przycisku SPEC umożliwia dostęp do numeru specjalnego (SNO) i wartości specjalnej (SVA). Numer Specjalny można wprowadzić tylko za pomocą KLAWIATURY, a następnie za pomocą przycisku ENTER, natomiast Wartość Specjalną można wprowadzić za pomocą KLAWIATURY lub zaprogramowanych klawiszy strzałek. Poniższa tabela przedstawia dostępne parametry, którymi można sterować: Special Number Parameter Possible Values 1 Poziom wejściowy 0-99 (wyłączone – 0 dB)

Opóźnienie miksowania (domyślne) 0-99% 3 Poziom wyjściowy 0-99 (wyłączone – 0 dB) 4 Patelnia 0-99 5 Opóźnienie inwersji 0 (wyłączone), 1 (włączone) 6 Podział synchronizacji DAW 0-6 (64 nuta – cała nuta) 7 Tryb synchronizacji DAW 0 (proste), 1 (kropkowane), 2 (trójka) 8 Głębokie opóźnienie mod 0 (wyłączone), 1 (włączone) 9 Odwróć tryb opóźnienia 0 (wyłączone), 1 (włączone) 10 Próg opóźnienia modykacji 1-9 11 Próg Pan Mod 1-9

Dynamiczna głośność opóźnienia 1-9

Dynamiczne sprzężenie zwrotne 1-9 26 Metoda wyciszania 0 (wejście), 1 (wyjście), 2 (oba)122 TC2290 User Manual Wiedząc, że DELAY MIX będzie prawdopodobnie najpopularniejszym parametrem wtyczek, do którego użytkownicy będą musieli regularnie uzyskiwać dostęp, został on zaprogramowany jako domyślny numer specjalny. Jak tylko przycisk SPEC zostanie wciśnięty, jako wpis SNO pojawi się Special #2 (DELAY MIX), a przycisk SPEC może być wciśnięty ponownie, aby przełączyć fokus na wartość DELAY MIX (SVA). Użyj klawiszy strzałek lub KLAWIATURY, aby wprowadzić żądaną wartość. Naciśnij ponownie SPEC, aby powrócić do normalnego stanu wyboru ustawień wstępnych. Aby uzyskać dostęp do numeru specjalnego innego niż DELAY MIX, naciśnij przycisk SPEC, aż SNO zostanie podświetlone czerwoną diodą LED. Wybierz żądany Numer Specjalny na KLAWIATURZE i naciśnij ENTER, co automatycznie przełączy fokus SPEC na Wartość Specjalną (SVA). Wybierz wartość za pomocą strzałek GÓRA/DÓŁ lub KLAWIATURY. KLAWIATURA Sekcja KLAWIATURA służy do wprowadzania określonych wartości lub ustawień wstępnych zamiast przewijania za pomocą przycisków strzałek. Generalnie, podczas wprowadzania określonej wartości, zielona dioda LED związana z tą sekcją parametru musi migać, aby KLAWIATURA zadziałała. Po wybraniu wartości naciśnij przycisk ENTER, aby potwierdzić.

5.2 Wtyczkowe elementy sterujące —

parametry drugorzędne WEJŚCIE Kliknij i przeciągnij w górę lub w dół, aby dostosować poziom wejściowy od 0 do

99. Alternatywnie, kliknij dwukrotnie liczbę, aby ręcznie wprowadzić wartość.

Ustawienie 0 to -∞, a ustawienie 1 to -96 dB. Poziom wzrasta o 3 dB przy niższych ustawieniach i o 0,5 dB powyżej -40 dB. OPÓŹNIENIE Kliknij i przeciągnij parametr MIX, aby dostosować balans między sygnałami bezpośrednimi i opóźnionymi. Kliknij prawą stronę parametru MUTE mode, aby wybrać, czy wyciszanie ma wpływ na sygnały wejściowe, wyjściowe, czy na oba. Wyciszenie sygnału wejściowego pozwoli na naturalne zanikanie ogona echa po ominięciu efektu. WYJŚCIE Kliknij i przeciągnij w górę lub w dół, aby dostosować poziom wyjściowy od 0 do 99. Ustawienie 0 to -∞, a ustawienie 1 to -96 dB. Poziom wzrasta o 3 dB przy niższych ustawieniach i o 0,5 dB powyżej -40 dB. Dostosuj pozycję panoramy sygnału, klikając i przeciągając parametr PAN. Panoramowanie jest stosowane tylko do sygnałów wybranych za pomocą przycisku DELAY/DIRECT w sekcji PAN urządzenia sprzętowego. Przy ustawieniu 50 zarówno sygnały bezpośrednie, jak i opóźnione są wyśrodkowane. Ustawienie 0 umieszcza sygnał bezpośredni w prawo, a opóźnienie w lewo. Ustawienie 99 umieszcza sygnał bezpośredni w lewo, a sygnał opóźniony w prawo. Gdy przycisk INV DLY jest aktywny, wyjście sygnału opóźnienia jest odwrócone w fazie. Symbol blokady Niektóre parametry można zablokować przed przywołaniem po wybraniu nowego ustawienia wstępnego. Zablokowane parametry zawsze zachowają swoje wartości, niezależnie od tego, który preset przywołasz. Świetnym przykładem zastosowania jest użycie go z parametrem MIX. Domyślne ustawienia predeniowane zawarte we wtyczce są zazwyczaj tworzone z zamiarem wstawienia efektu na ścieżkę (jako efekty wstawiania). Wybrano wartość MIX, która będzie działać dla tego ustawienia wstępnego. Jeśli jednak chcesz użyć TC2290 jako efektu wysyłania/równoległego, parametr MIX powinien zazwyczaj być ustawiony na 100%. Po ustawieniu MIX na 100%, użyj funkcji blokady, aby upewnić się, że pozostanie na 100%, nawet jeśli wczytasz inny preset.. SYNCHRONIZACJA DAW123 TC2290 User Manual Gdy opcja DAW SYNC jest aktywna (poprzez naciśnięcie przycisku SYNC na urządzeniu), niektóre parametry można regulować, aby kontrolować zależność między opóźnieniem a tempem DAW. Podział opóźnienia (SUBDIV) można ustawić w dowolnym miejscu od 1/64 nuty do całej nuty. Zwróć uwagę, że można to również wyregulować za pomocą przycisków strzałek w sekcji DELAY na urządzeniu. Podział można również usłyszeć w czasie prostym, kropkowanym lub potrójnym, dostosowując ustawienie TRYB.

Gdy jest włączony, przycisk INV DLY MOD odwraca początek przeciągnięcia angera i kierunek przesunięcia obwiedni. Dotyczy to tylko Delay Mod Waveforms ENV i TRIG. Włącz GŁĘBOKI MOD, naciskając przycisk. DEEP MOD wyłącza automatyczne mapowanie głębokości modulacji znane jako „Golden Ratio”. Umożliwia to znacznie głębszą modulację z dzikimi zmianami wysokości tonu, ale jest to nieco niekontrolowane. PROGI Wszystkie 4 z tych pozycji oferują 9 ustawień progowych dla ich odpowiedniego parametru. Zakres dla każdego parametru to 1-9. DLY MOD – Opóźnienie przebiegów ENV i TRIG. PAN MOD – Przebiegi Pan ENV i TRIG. DYN DLY VOL – Określa próg modulacji głośności sygnału opóźnienia (i bezpośredniego dla ENV REVERSE), gdy modulacją DYN jest ENV lub TRIG. DYN FB – Określa próg dla modulacji poziomu sprzężenia zwrotnego, gdy wybrany jest kształt fali modulacji DYN TRIG (nie ENV). Ustawiają one progi związane z formami modulacji Envelope (ENV) i Trigger (TRIG). Im wyższa wartość, tym wyższy sygnał wejściowy jest niezbędny do uzyskania tego samego efektu modulacji. Progi Delay, Pan i Dynamic są regulowane w krokach co 3 dB. Dioda OSC./THRESHOLD wskazuje aktualny stan pracy i dlatego może służyć jako pomoc przy ustawianiu progu. PRESET Użyj sekcji PRESET, aby przywołać i zapisać ustawienia wstępne, a także przypisać je jako ulubione. Szczegółowe informacje znajdują się w rozdziale 6. Sekcja dolna W dolnej części okna wtyczki wyświetlany jest stan połączenia oraz nazwa instancji wtyczki i dostępnych jest kilka opcji. Zielona ikona łańcucha wskazuje pomyślne połączenie między modułem sprzętowym a wtyczką. Problemy z połączeniem będą wskazywane żółtymi lub czerwonymi ikonami; patrz Rozdział 3, aby uzyskać szczegółowe informacje. W środkowym polu pojawi się bieżąca nazwa instancji wtyczki. Jeśli DAW jest w stanie podać nazwę ścieżki, do której wstawiona jest instancja wtyczki, instancja wtyczki zostanie nazwana po nazwie ścieżki. Nazwę instancji można zmienić, klikając ikonę ołówka. Jeśli zainstalujesz wtyczkę bez podłączania modułu sprzętowego do komputera, na ikonie koszyka na zakupy pojawi się czerwona kropka. Znajdziesz tam więcej informacji na temat zakupu jednostki TC2290. Gdy wtyczka wykryje podłączoną jednostkę sprzętową, czerwona kropka zniknie. Ikona Ustawienia otwiera menu z kilkoma łączami i opcjami. Ten podręcznik użytkownika jest dostępny wraz z łączami do strony internetowej TC Electronic, odpowiednimi wiadomościami, dodatkowymi ustawieniami autorskimi podpisu oraz umową licencyjną użytkownika. Jeśli nad ikoną Ustawienia pojawi się czerwona kropka, może być dostępna nowa wersja wtyczki lub oprogramowania układowego. Kliknij „Sprawdź aktualizacje”, aby pobrać i zainstalować nowy plik. Szczegółowe informacje znajdują się w rozdziale 7. Po wybraniu opcji „Pomoc”, najechanie kursorem myszy na określoną pozycję w oknie wtyczki spowoduje wyświetlenie krótkiego opisu funkcji parametru i numeru klawisza specjalnego (jeśli dotyczy). Po wybraniu opcji „Przejmij na fokus” aktualnie oglądana instancja wtyczki przejmie kontrolę nad zyczną jednostką sprzętową, gdy tylko zostanie ona aktywowana. Ponadto, gdy nowa instancja wtyczki zostanie wstawiona na ścieżce lub autobusie, ta instancja natychmiast przejmie kontrolę.124 TC2290 User Manual

W tym rozdziale omówimy szczegóły tworzenia określonych efektów i dostosowywania każdego parametru. Po włożeniu wtyczki do kanału lub magistrali i opcjonalnie podłączeniu kontrolera DT Desktop Controller, możesz rozpocząć eksperymentowanie z możliwościami TC2290. Na urządzeniu sprzętowym, w sekcji PRESET/SPEC, upewnij się, że przycisk DELAY ON jest aktywny (świeci dioda LED). Większość istotnych parametrów efektów jest dostępna na jednostce sprzętowej, więc skupimy na niej uwagę.

6.1 Parametry opóźnienia

TC2290 to przede wszystkim jednostka opóźniająca, więc możemy zacząć od 3 głównych parametrów:

• • Czas opóźnienia – kontroluje szybkość ech.

• • Sprzężenie zwrotne — kontroluje liczbę słyszanych ech.

• • Mix – reguluje równowagę głośności między echami opóźnienia a sygnałem bezpośrednim. Czas zwłoki Jeśli wybierzesz domyślny preset, który używa opóźnienia (na przykład nr 80), zobaczysz, że żółta dioda TIME nad wyświetlaczem DELAY będzie migać w rytmie z aktualnym tempem i będzie wyświetlany dokładny czas w ms. Istnieje kilka sposobów na dostosowanie czasu opóźnienia:

• • Korzystanie ze strzałek W GÓRĘ/W DÓŁ

• • Korzystanie z KLAWIATURY (po jednokrotnym naciśnięciu strzałek GÓRA/DÓŁ)

• • Naciskanie przycisku LEARN w rytmie w żądanym tempie

• • Naciśnięcie przycisku SYNC w celu synchronizacji tempa z bieżącym tempem DAW Pojedyncze naciśnięcie klawiszy strzałek W GÓRĘ lub W DÓŁ spowoduje skupienie się na ustawieniu tempa opóźnienia. Spowoduje to, że zielona dioda LED zacznie migać, wskazując, że tempo można teraz dostosować ręcznie. Naciskanie UP lub DOWN spowoduje zmianę tempa o jedną cyfrę, a przytrzymanie przycisku pozwoli na szybkie przewijanie parametru. Jednakże, gdy zielona dioda LED zacznie migać, klawiatura numeryczna KLAWIATURY może być również użyta do ręcznego wprowadzenia czasu opóźnienia, a następnie naciśnij klawisz ENTER. Jeśli nie znasz dokładnego pomiaru tempa dla żądanego tempa, możesz zbliżyć się do niego, naciskając przycisk NAUKA w rytmie. Jako nowe tempo zostanie użyty czas między pierwszym a drugim naciśnięciem. Na wyświetlaczu widać, że pierwsze naciśnięcie powoduje, że liczby zaczynają się od 0 i bardzo szybko rosną (w końcu są to milisekundy). Jeśli zrobisz to kilka razy, możesz zauważyć, że za każdym razem otrzymasz nieco inny wynik, więc tempo może nadal wymagać ręcznego dostosowania za pomocą przycisków strzałek. TC2290 może również podążać za tempem aktualnie ustawionym w Twoim DAW. Naciśnij przycisk SYNC, aby to włączyć. Powiedzmy, że twoje tempo DAW jest ustawione na 120 BPM, co zwykle jest ustawieniem domyślnym w nowym projekcie/sesji. Naciśnij przycisk SYNC, a TC2290 przekonwertuje tempo na ms, czyli 250. Po włączeniu SYNC przyciski UP i DOWN zmienią podział rytmu. Podział jest obecnie ustawiony na ósemki w sekcji DAW SYNC okna wtyczki, co daje nam 250 ms przy 120 BPM. Można to zmienić na ćwierćnuty, naciskając przycisk UP w sekcji DELAY urządzenia sprzętowego lub dokonując zmiany w sekcji DAW SYNC okna wtyczki. Dokonanie zmiany w jednym spowoduje również zmianę drugiego. Zmień podział na ćwierćnuty, a czas opóźnienia wynosi 500 ms. Nawet przy włączonym DAW SYNC przycisk LEARN może być nadal używany do ustawiania tempa. Gdy to zrobisz, TC2290 ustawi siatkę do najbliższego podziału i trybu (prosty, kropkowany, potrójny) w tempie zsynchronizowanym z DAW i odpowiednio ustawi czas opóźnienia. INFORMACJA ZWROTNA Sprzężenie zwrotne kontroluje liczbę ech tworzonych przez efekt. Naciśnij przycisk SELECT, aż zaświeci się dioda LED obok LEVEL. Zapewnia to, że dostosowujemy parametr sprzężenia zwrotnego, a nie ltry górno- lub dolnoprzepustowe. Naciśnięcie przycisków strzałek W GÓRĘ lub W DÓŁ powoduje miganie zielonej diody LED w tej sekcji. Możemy teraz dostosować parametr sprzężenia zwrotnego, naciskając lub przytrzymując przyciski UP/DOWN lub wprowadzając wartość za pomocą KLAWIATURY, a następnie klawisza ENTER.125 TC2290 User Manual MIESZAĆ Ostatnim parametrem do regulacji podstawowego ustawienia opóźnienia jest MIX między echami a sygnałem bezpośrednim. Aby uzyskać dostęp do tego parametru, naciśnij dwukrotnie SPEC i użyj strzałek W GÓRĘ/W DÓŁ, aby ustawić MIX. Alternatywnie ustawienie MIX można dostosować za pomocą interfejsu użytkownika wtyczki. Jeśli używasz wtyczki jako wkładki w kanale, prawdopodobnie będziesz potrzebować ustawienia poniżej 50%, aby uniknąć zamulonego brzmienia. Jeśli jednak używasz wtyczki jako efektu send/aux, ustaw MIX na 100%..

6.2 Efekty modulacji

TC2290 ma dostępne 3 rodzaje efektów modulacji:

• • Modulacje czasu opóźnienia – chorus, anger, modulacja wysokości dźwięku, efekty auto-doubling.

• • Modulacje dynamiczne – tremolo, kompresja/rozwijanie, kaczka/ bramkowanie.

• • Modulacje pozycji pan – efekty automatycznego panoramowania. Każdy z tych efektów ma swój własny przycisk włączania/wyłączania MOD. Parametry każdej z tych modulacji są kontrolowane w sekcji MODULATION na jednostce sprzętowej. Używając przycisku SELECT w tej sekcji, możesz przewijać 3 rodzaje modulacji. Po wybraniu typu modulacji można dostosować 3 parametry w tej sekcji, którymi są: PRZEKSZTAŁT– określa kształt fali modulacji, pomiędzy falą sinusoidalną (SINE), falą losową (RAND), sterowaną obwiednią sygnału wejściowego (ENV) lub wyzwalanym poziomem wejściowym (TRIG). Cel modulacji określa funkcję ENV i TRIG. PRĘDKOŚĆ– Jednokrotne naciśnięcie W GÓRĘ lub W DÓŁ spowoduje skupienie się na parametrze PRĘDKOŚĆ, a kolejne naciśnięcia przesuną wartość o jeden krok. Parametr SPEED jest wyświetlany w Hz (cykle na sekundę). W zależności od celu modulacji, gdy wybrany jest przebieg ENV lub TRIG, parametr SPEED kontroluje szybkość zmiany od braku efektu do maksymalnego efektu. Ustawienie „1” oznacza czas rampy 1 sekundy, natomiast ustawienie „5” oznacza czas rampy ⁄ sekundy. GŁĘBOKOŚĆ– Jednokrotne wciśnięcie UP lub DOWN spowoduje skupienie się na parametrze DEPTH, a kolejne naciśnięcia przesuną wartość o jeden krok. Wartość DEPTH jest wyświetlana w procentach maksymalnej modulacji. Naciśnięcie klawiszy strzałek SPEED lub DEPTH spowoduje najpierw skupienie się na tym parametrze, powodując miganie zielonej diody LED powyżej i wyświetlenie bieżącej wartości na wyświetlaczu. Oznacza to, że przyciski strzałek mogą zmieniać wartość w pojedynczych krokach, a także umożliwiają wprowadzenie określonej wartości na KLAWIATURZE, a następnie naciśnięcie klawisza ENTER. Notatka- parametr sprzężenia zwrotnego opóźnienia może również mieć wpływ na efekty modulacji. Każdy z tych parametrów wpływa na dźwięk inaczej w zależności od konkretnego efektu. Przyjrzyjmy się każdemu rodzajowi modulacji i temu, jak można go dostosować.

6.2.1 Efekty dynamiczne

W sekcji MODULATION użyj przycisku SELECT, aby podświetlić parametry Dynamics (DYN). Upewnij się, że przycisk MOD jest włączony w środkowej sekcji PAN/DYN. Opóźnienie schylania się Opóźnienie typu ducking wykorzystuje sygnał wejściowy do osłabienia sygnału opóźnienia, powodując, że echa pozostają „na uboczu” podczas gry, ale nadal umożliwiają słyszenie ogonów echa podczas przerw w grze. Naciskaj przycisk WAVEFORM, aż zostanie wybrany TRIG. To wybiera efekt przyciszenia. Naciśnij przycisk DEPTH UP lub DOWN, aby przesunąć fokus na ten parametr. Zielona dioda LED będzie migać powyżej i zostanie wyświetlona aktualna wartość. Ten parametr kontroluje stopień tłumienia sygnału opóźnienia. Zmniejsz wartość dla małych poziomów tłumienia lub zwiększ ją, aby efekt był prawie niesłyszalny podczas gry. Naciśnij przycisk SPEED UP lub DOWN, aby przesunąć uwagę na ten parametr. Kontroluje to szybkość, z jaką tłumienie jest uwalniane. Niższe wartości pozwalają na upływ dłuższego czasu po zakończeniu odtwarzania, zanim echa osiągną normalną głośność. Wyższe wartości pozwalają echom szybko nadejść. Opóźnienie bramkowane Po naciśnięciu przycisku REVERSE w sekcji PAN/DYN efekt tłumienia staje się bramkowanym opóźnieniem. W ten sposób efekt będzie słyszalny tylko podczas grania i zostanie stłumiony po zatrzymaniu. Efekt tremolo Naciskaj przycisk WAVEFORM, aż wybierzesz SINE lub RAND. Tworzy to efekt tremolo, w którym głośność zarówno sygnałów bezpośrednich, jak i opóźnionych jest tłumiona, a następnie powraca do pełnej głośności, w górę iw dół ze stałą szybkością (tylko SINE). Użyj parametru SPEED, aby dostosować określoną szybkość, a DEPTH, aby dostosować poziom tłumienia.126 TC2290 User Manual Wciśnięcie przycisku REVERSE powoduje tłumienie sygnału bezpośredniego i sygnału opóźnionego naprzeciw siebie, osiągając bezpośrednio pełną głośność przy maksymalnym wytłumieniu opóźnienia i odwrotnie. Efekt kompresora/ekspandera Naciskaj przycisk WAVEFORM aż do wybrania ENV. Daje to skompresowany dźwięk opóźnienia podobny do efektu tłumienia, ale mniej wyraźny i nie wpływa na sprzężenie zwrotne. Wciśnięcie przycisku REVERSE daje efekt ekspandera, który wpływa na sygnały bezpośrednie i opóźnione. Początkowe transjenty są tłumione, tworząc efekt „zabicia ataku”. Parametr SPEED kontroluje, jak szybko głośność narasta do normalnego poziomu, a parametr DEPTH kontroluje wielkość początkowego tłumienia.

6.2.2 Efekty Chorus/Flanger/Podwajanie

W sekcji MODULATION użyj przycisku SELECT, aby podświetlić parametry DELAY. Upewnij się, że przycisk MOD jest włączony w sekcji DELAY. Kilka rodzajów modulacji można osiągnąć przez ustawienie bardzo krótkich czasów opóźnienia, które nie są słyszalne jako echo, ale raczej jako dodatkowy, zsynchronizowany głos. Oto niektóre typowe poziomy opóźnień i sprzężenia zwrotnego: Chór Efekt chóru uzyskuje się poprzez miksowanie sygnału bezpośredniego z modulowanym sygnałem opóźnienia. Rezultatem jest wielogłosowa postać, która brzmi jak więcej niż jeden instrument grający unisono, z niewielkimi zmianami wysokości i czasu. W sekcji DELAY ustaw czas bardzo nisko – około 20-25 ms. W sekcji FEEDBACK zmniejsz poziom do 0. Naciśnij przycisk WAVEFORM, aby wybrać SINE, który jest bardzo powszechny w przypadku efektów Chorus. Inne przebiegi zostaną omówione w dalszej części tego rozdziału. W sekcji MODULATION upewnij się, że wybrano DELAY i dostosuj parametr DEPTH, aby kontrolować intensywność efektu. Wyższe wartości tworzą głębsze rozstrojenie. Dostosuj parametr SPEED, aby kontrolować szybkość modulacji. Zwróć uwagę, że ustawienie kontrolki MIX na 99 daje czysty efekt vibrato, w którym wysokość tonu jest modulowana w górę iw dół bez bezpośredniego sygnału, aby stworzyć 2 głosy. Flanger Efekty Flanger wytwarzają modulacje przypominające falę, które tworzą gęsty, często psychodeliczny dźwięk. Będzie to działać podobnie do efektu chorus, z kilkoma poprawkami. W sekcji FEEDBACK zwiększ parametr poziomu sprzężenia zwrotnego do 50. Im wyższe ustawienie sprzężenia zwrotnego, tym bardziej rezonansowy będzie efekt anger. Zalecane są ustawienia poniżej 90. Dla klasycznych efektów jet anger ustaw czas DELAY na około 2 ms. W sekcji MODULATION spróbuj ustawić bardzo niski parametr SPEED, aby spowolnić przemiatanie. Zwiększenie parametru DEPTH daje szersze przeciągnięcia. Inne przebiegi Chociaż opcja SINE daje rozpoznawalne dźwięki chorus i anger, istnieją inne efekty, które można uzyskać z różnymi kształtami fali. Ustawienie RAND zapewni losowe przemiatanie zamiast ciągłego kształtu SINE. Ustawienie ENV tworzy rampę, która rozpoczyna się i kończy wraz z poziomem wejściowym. Konieczne mogą być wyższe ustawienia SZYBKOŚCI i umiarkowane ustawienia GŁĘBOKOŚCI. Wybranie TRIG tworzy przebieg sinusoidalny, który zatrzymuje się, gdy zatrzymuje się sygnał wejściowy. Pozwala to na synchronizację wobulacji wraz z muzyką. Automatyczne podwajanie Ten efekt to specyczny rodzaj refrenu, który sprawia wrażenie, że dwóch identycznych muzyków/śpiewaków wykonuje tę samą partię unisono. Wypróbuj niskie czasy DELAY około 20-80 ms, niskie ustawienie FEEDBACK, niewielkie przesunięcie tonu, lekką modulację głośności i zmiany pozycji panoramy. Ten efekt wymaga, aby wszystkie 3 przyciski MOD były aktywne. Domyślne ustawienia 95 i 97 i dobre przykłady tego efektu, więc rozpoczęcie od tych ustawień byłoby mądre.

6.2.3 Efekty panoramowania

W sekcji MODULATION użyj przycisku SELECT, aby podświetlić parametry PAN. Upewnij się, że przycisk MOD jest włączony w środkowej sekcji PAN/DYN. Efekt panoramowania można zastosować do sygnału bezpośredniego, sygnału opóźnienia, obu lub żadnego. Jest to wybierane za pomocą przycisku DELAY/ DIRECT w sekcji PAN/DYN. Wielokrotne naciskanie przełącza pomiędzy 4 możliwymi ustawieniami. Jedna z diod LED musi się świecić, aby były słyszalne efekty panoramowania. Stałą pozycję panoramy można ustawić w oknie wtyczki za pomocą kontrolki PAN w sekcji OUTPUT. Po wybraniu opcji DELAY/DIRECT, ustawienie 50 jest wyśrodkowane, 0 jest skrajnie prawe, a 99 skrajnie lewe dla sygnału bezpośredniego, a sygnał opóźnienia będzie odwrotny. Naciskając przycisk PAN MOD, usłyszysz dźwięk przemieszczający się z jednego głośnika do drugiego, w zależności od ustawienia przycisku DELAY/DIRECT. W sekcji MODULATION wybierz przebieg SINE, a następnie użyj parametru SPEED, aby dostosować szybkość przewijania dźwięku w przód iw tył. Parametr DEPTH reguluje, jak szeroko przesuwa się efekt panoramowania od lewej do prawej iz powrotem. Ustawienie 99 przesunie się całkowicie w obie strony, podczas gdy ustawienie 50 przesunie się tylko do połowy przed ponowną zmianą kierunku. Wybranie kształtu fali ENV powoduje, że pozycja statycznego panoramowania zmienia się za każdym razem, gdy sygnał spada poniżej wartości progowej. Jeśli oba sygnały DELAY i DIRECT są wybrane dla efektu, wymieniają się stronami. Dość szybkie ustawienia SPEED i wysokie ustawienie DEPTH są bardziej efektywne dla tego dźwięku. Czas zwłoki Efekt Przycisk MOD Ustawienie opinii Mieszać 0-10 Flanger NA Bardzo wysoko 50 5-50 Chór NA Niewielkie lub żadne

20-80 Podwójna ścieżka NA Niewielkie lub żadne

100-up Opóźniony refren NA Zestaw do powtórek 50127 TC2290 User Manual TC2290 może być używany jako autopanner na bezpośrednim sygnale tylko po ustawieniu kontrolki MIX w oknie wtyczki na 0.

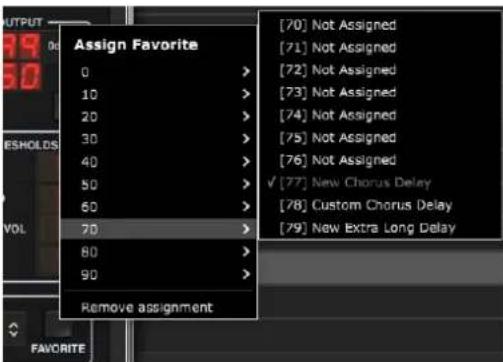

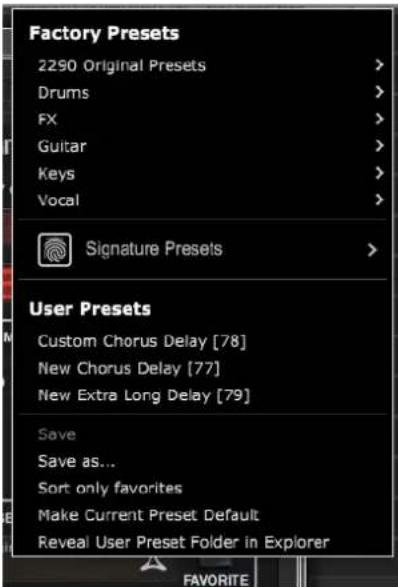

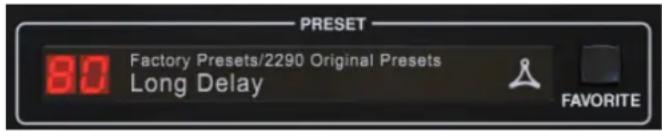

TC2290 oferuje kolekcję ustawień domyślnych i sygnatur, a także opcję tworzenia i zapisywania własnych ustawień niestandardowych. Zwróć uwagę, że większość programów DAW ma wbudowaną funkcję ustawień wstępnych, która pojawia się w każdej wtyczce, która często znajduje się w górnej części okna wtyczek. Nie zaleca się używania tej metody jako podstawowej metody zapisywania ustawień, ponieważ ma ona ograniczoną funkcjonalność i nie pozwala na łatwe przesyłanie zapisanych ustawień do innych programów DAW. Zamiast tego sugerujemy skorzystanie z dołączonej sekcji Presetów na dole okna: Pojedyncze kliknięcie na okno PRESET otwiera menu z kilkoma opcjami związanymi z presetami. Przywołaj preset fabryczny lub preset użytkownika z bibliotek, zapisz aktualny preset lub utwórz nowy preset użytkownika za pomocą opcji „Zapisz jako”. Menu ustawień jest podzielone na sekcję ustawień fabrycznych i ustawień użytkownika. Ustawienia fabryczne są wbudowane we wtyczkę i nie można ich zastąpić, więc jeśli ustawienie fabryczne zostanie zmodykowane i chcesz zachować zmiany, musisz je zapisać jako ustawienie użytkownika. Presety użytkownika można edytować i porządkować według własnego uznania. Sekcja Factory Presets zawiera podsekcję o nazwie Signature Presets. Signature Presets to wykonane na zamówienie presety zaprojektowane przez światowej klasy artystów i inżynierów nagrań. Biblioteka ustawień podpisu jest stale rozszerzana i możesz sprawdzić, czy więcej ustawień podpisu może być dostępnych do pobrania, przechodząc do menu Ustawienia i wybierając opcję „Ustawienia podpisu”. Predeniowane ustawienia Factory i Signature mają unikalne ikony, które pojawiają się obok nazwy ustawienia. Podczas przywoływania domyślnego lub zapisanego ustawienia wstępnego nazwa pojawi się w postaci zwykłego tekstu, jak pokazano. Jednak gdy tylko dokonasz zmiany dowolnego parametru w tym ustawieniu wstępnym, tekst zmieni się na kursywę, aby wskazać odchylenie. Jest to również sygnalizowane czerwoną kropką po numerze ustawienia na module sprzętowym iw oknie wtyczki. Możesz kliknąć w oknie PRESET, a następnie wybrać opcję Zapisz lub odrzucić zmiany, gdy opuścisz ten preset. Presety można również przywołać z jednostki sprzętowej w sekcji PRESET/SPEC. Naciśnięcie zaprogramowanych przycisków strzałek W GÓRĘ lub W DÓŁ przenosi ostrość do tej sekcji, powodując miganie zielonej diody LED. Możesz teraz naciskać przyciski UP i DOWN, aby przewijać presety po jednym gnieździe na raz, lub użyć KLAWIATURY, aby wprowadzić określony numer presetu, a następnie nacisnąć przycisk ENTER. Ulubione ustawienie wstępne Tworzenie własnych presetów sprawi, że będą dostępne z menu Preset, ale pojawią się one na liście 100 presetów w urządzeniu sprzętowym tylko wtedy, gdy ustawisz je jako ulubione. Odbywa się to poprzez przypisanie ulubionego numeru gniazda do ustawienia wstępnego za pomocą menu Ulubione. Kliknij przycisk FAVORITE, a następnie wybierz jeden z pierwszych 8 banków z 10 (presety 80-100 są domyślne i nie można ich nadpisać). Przypisz jeden z własnych ustawień wstępnych do ulubionego gniazda, a następnie zapisz ustawienie.128 TC2290 User Manual Gdy do ustawienia wstępnego przypisany jest numer ulubionego gniazda: - Ustawienie wstępne jest częścią 100 ustawień wstępnych, które można przywołać na urządzeniu sprzętowym -Ulubiona liczba zostanie wyświetlona na urządzeniu sprzętowym po przywołaniu; -Numer ulubionych zostanie zablokowany, aby inne ustawienia wstępne nie mogły być przypisane do tego samego numeru gniazda ulubionych. Jest to widoczne w menu Ulubione przez wyszarzanie danego numeru. - Ulubiony numer będzie wyświetlany w nawiasach podczas przeglądania menu ustawień wstępnych Ulubione przypisanie można usunąć, wybierając funkcję „Usuń przypisanie” w menu Ulubione, a następnie zapisując ustawienie wstępne. Sortuj tylko ulubione Opcja „Sortuj tylko ulubione” w menu ustawień wstępnych umożliwia strzałkom W GÓRĘ/W DÓŁ na urządzeniu przewijanie tylko listy ulubionych. W przeciwnym razie przewijanie przechodzi przez wszystkie ustawienia wstępne. Ustaw bieżące ustawienia domyślne jako domyślne Wybranie opcji „Ustaw bieżące ustawienie wstępne jako domyślne” spowoduje, że ustawienie to będzie się pojawiać za każdym razem, gdy tworzona jest nowa instancja wtyczki. Pokaż folder ustawień użytkownika w Eksploratorze Aby zmienić nazwę ustawienia wstępnego, wybierz opcję „Pokaż folder ustawień wstępnych użytkownika w Eksploratorze” i zmień nazwę pliku. Spowoduje to otwarcie okna Findera (Mac) lub Eksploratora (PC), w którym przechowywane są ustawienia użytkownika. Możesz zmieniać nazwy, a także usuwać, kopiować i wklejać ustawienia wstępne. Pozwala to na udostępnianie ustawień wstępnych innym użytkownikom online, po prostu wklejając nowe w tym folderze.

8. Aktualizacje oprogramowania

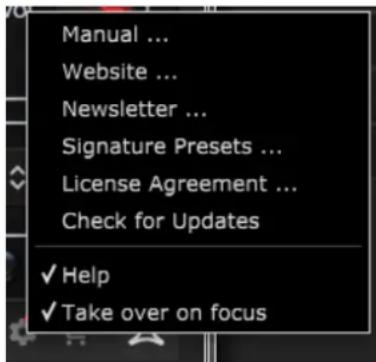

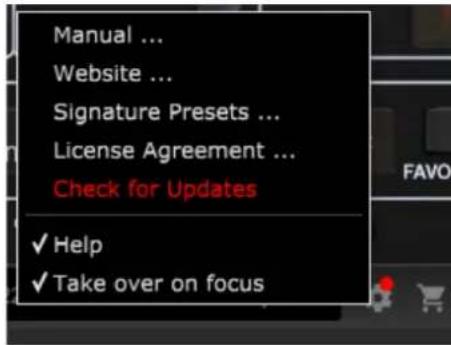

Nowe wersje oprogramowania mogą być wydawane w celu dodania nowych funkcji i poprawy wydajności. Aktualizacje można wykryć bezpośrednio z wtyczki i zainstalować po pobraniu ze strony internetowej. Więcej informacji na temat instalacji wtyczki znajduje się w Rozdziale 2. Oprogramowanie sprzętowe jednostki sprzętowej będzie dołączone do każdej aktualizacji wtyczki. Jeśli opcja „Automatycznie sprawdzaj aktualizacje” jest zaznaczona w menu aktualizacji, czerwona kropka pojawi się na ikonie ustawień, gdy dostępna będzie nowa wtyczka.. Kliknij ikonę koła zębatego i wybierz „Sprawdź aktualizacje”, aby wykonać skanowanie.

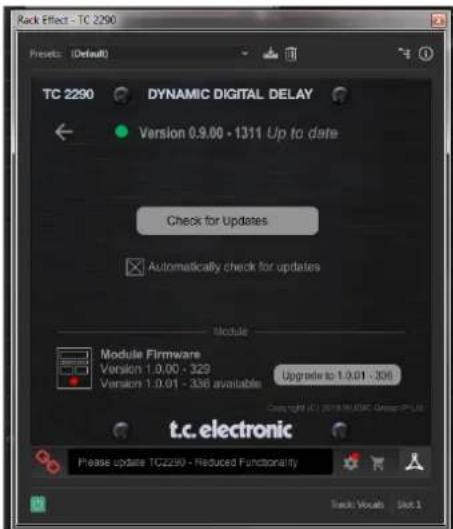

8.1 Aktualizacje oprogramowania jednostki

sprzętowej (opcjonalne) Po zainstalowaniu nowej wtyczki system wykryje niedopasowane oprogramowanie układowe i wskaże potrzebę aktualizacji za pomocą małej czerwonej kropki na ikonie koła zębatego. Kliknij pole „Uaktualnij do xxxx”, aby rozpocząć aktualizację. Postęp będzie widoczny we wtyczce, a dioda sprzężenia zwrotnego na urządzeniu sprzętowym będzie migać.129 TC2290 User Manual
