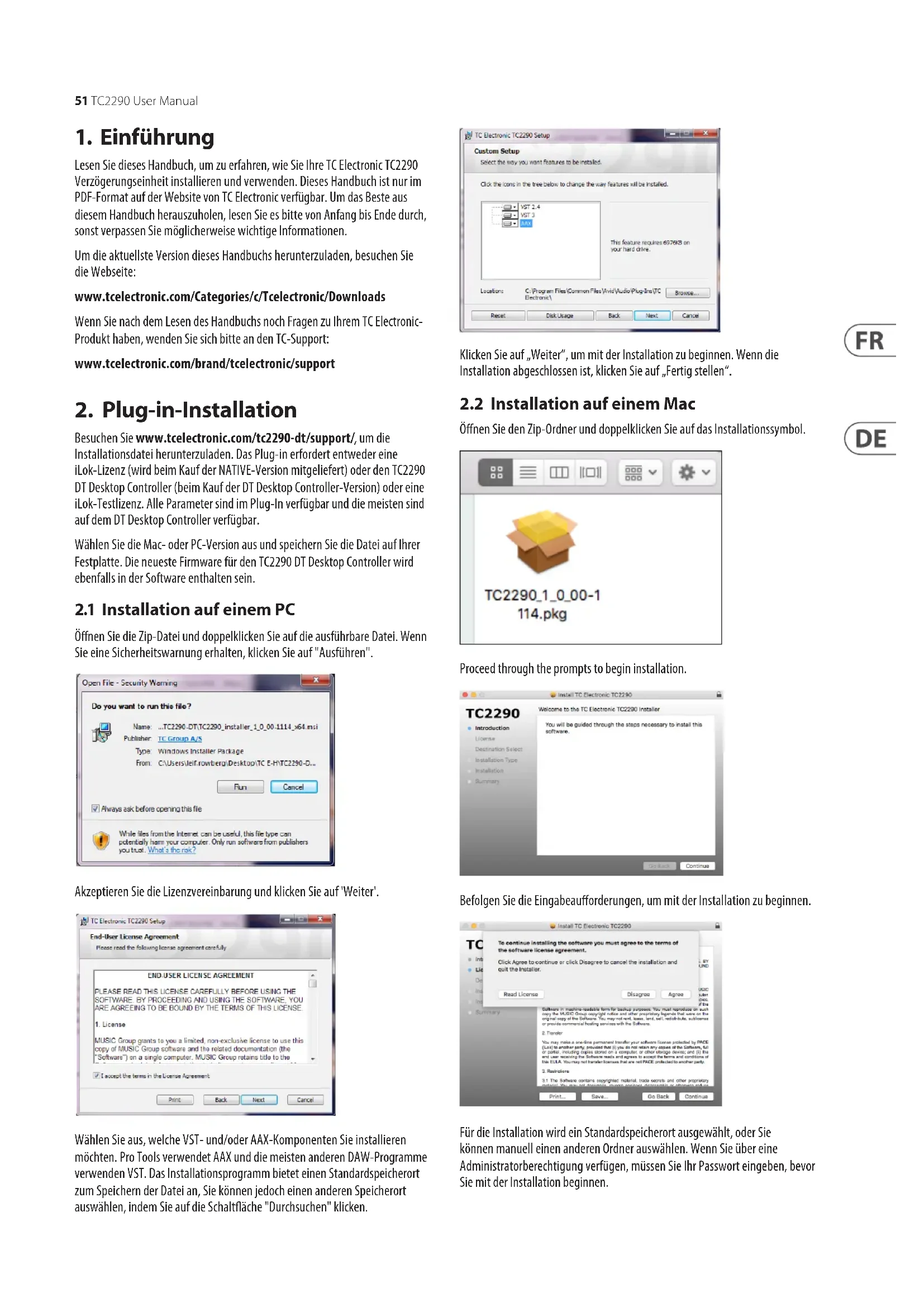

Lesen Sie dieses Handbuch, um zu erfahren, wie Sie Ihre TC Electronic TC2290 Verzögerungseinheit installieren und verwenden. Dieses Handbuch ist nur im PDF-Format auf der Website von TC Electronic verfügbar. Um das Beste aus diesem Handbuch herauszuholen, lesen Sie es bitte von Anfang bis Ende durch, sonst verpassen Sie möglicherweise wichtige Informationen. Um die aktuellste Version dieses Handbuchs herunterzuladen, besuchen Sie die Webseite: www.tcelectronic.com/Categories/c/Tcelectronic/Downloads Wenn Sie nach dem Lesen des Handbuchs noch Fragen zu Ihrem TC Electronic- Produkt haben, wenden Sie sich bitte an den TC-Support: www.tcelectronic.com/brand/tcelectronic/support

2. Plug-in-Installation

Besuchen Sie www.tcelectronic.com/tc2290-dt/support/, um die Installationsdatei herunterzuladen. Das Plug-in erfordert entweder eine iLok-Lizenz (wird beim Kauf der NATIVE-Version mitgeliefert) oder den TC2290 DT Desktop Controller (beim Kauf der DT Desktop Controller-Version) oder eine iLok-Testlizenz. Alle Parameter sind im Plug-In verfügbar und die meisten sind auf dem DT Desktop Controller verfügbar. Wählen Sie die Mac- oder PC-Version aus und speichern Sie die Datei auf Ihrer Festplatte. Die neueste Firmware für den TC2290 DT Desktop Controller wird ebenfalls in der Software enthalten sein.

2.1 Installation auf einem PC

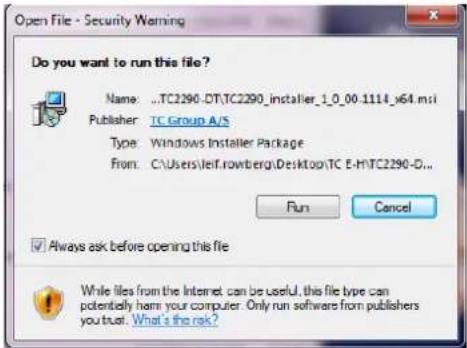

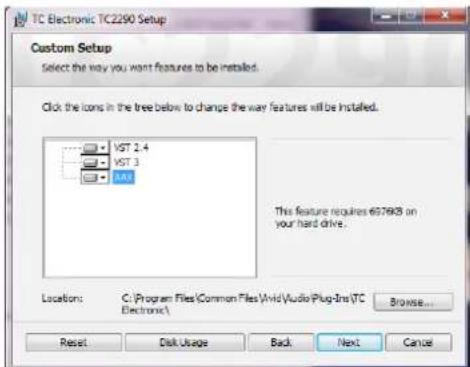

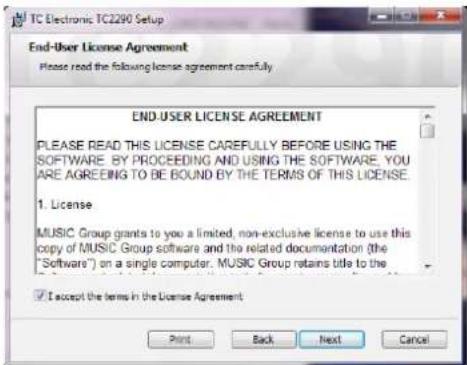

Önen Sie die Zip-Datei und doppelklicken Sie auf die ausführbare Datei. Wenn Sie eine Sicherheitswarnung erhalten, klicken Sie auf "Ausführen". Akzeptieren Sie die Lizenzvereinbarung und klicken Sie auf 'Weiter'. Wählen Sie aus, welche VST- und/oder AAX-Komponenten Sie installieren möchten. Pro Tools verwendet AAX und die meisten anderen DAW-Programme verwenden VST. Das Installationsprogramm bietet einen Standardspeicherort zum Speichern der Datei an, Sie können jedoch einen anderen Speicherort auswählen, indem Sie auf die Schaltäche "Durchsuchen" klicken. Klicken Sie auf „Weiter“, um mit der Installation zu beginnen. Wenn die Installation abgeschlossen ist, klicken Sie auf „Fertig stellen“.

2.2 Installation auf einem Mac

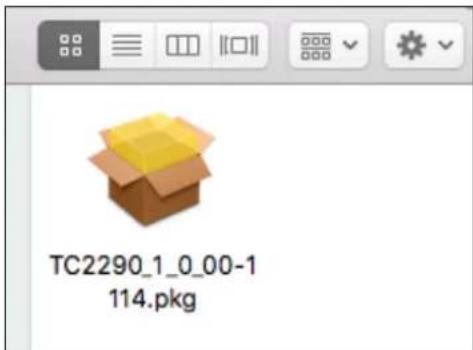

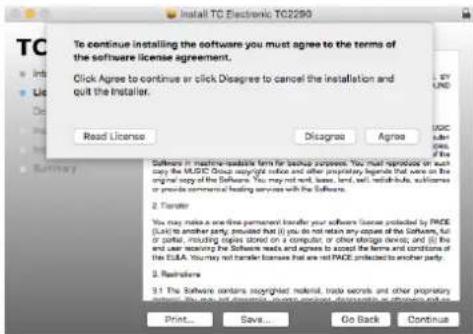

Önen Sie den Zip-Ordner und doppelklicken Sie auf das Installationssymbol. Proceed through the prompts to begin installation. Befolgen Sie die Eingabeauorderungen, um mit der Installation zu beginnen. Für die Installation wird ein Standardspeicherort ausgewählt, oder Sie können manuell einen anderen Ordner auswählen. Wenn Sie über eine Administratorberechtigung verfügen, müssen Sie Ihr Passwort eingeben, bevor Sie mit der Installation beginnen.52 TC2290 User Manual

3. Aktivieren Sie Ihre TC2290 iLok-

3.1 Aktivierung beim Kauf der NATIVE-Version

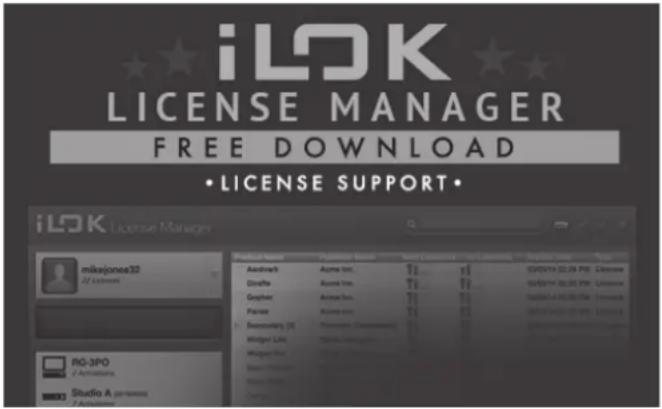

Schritt 1: iLok installieren Der erste Schritt besteht darin, ein iLok-Benutzerkonto unter www.iLok.com zu erstellen und den PACE iLok-Lizenzmanager auf Ihrem Computer zu installieren, wenn Sie iLok zum ersten Mal verwenden. Schritt 2: Aktivierung In der erhaltenen Mail (beim Kauf der NATIVE-Version) nden Sie Ihren persönlichen Aktivierungscode. Um Ihre Software zu aktivieren, verwenden Sie bitte die Funktion Aktivierungscode einlösen im PACE iLok License Manager.

3.1 Holen Sie sich eine kostenlose Demo-

Lizenz Nutzen Sie dieses unkomplizierte Angebot, um unsere Plug-ins vor dem Kauf auszuprobieren.

• Keine Funktionseinschränkungen

• Kein physischer iLok-Schlüssel erforderlich Schritt 1: iLok installieren Der erste Schritt besteht darin, ein kostenloses iLok-Benutzerkonto unter www. iLok.com zu erstellen und den PACE iLok License Manager auf Ihrem Computer zu installieren, wenn Sie iLok zum ersten Mal verwenden. Schritt 2: Holen Sie sich Ihre kostenlose Lizenz Gehen Sie zu http://www.tcelectronic.com/brand/tcelectronic/free-trial- TC2290-native und geben Sie Ihre iLok-Benutzer-ID ein. Schritt 3: Aktivierung Aktivieren Sie Ihre Software im PACE iLok License Manager.

4. Anschluss und Einrichtung

4.1 Anschließen des TC2290-DT Desktop

Controllers (wenn Sie die DT Desktop Controller-Version erworben haben) Die Inbetriebnahme des Desktop Controllers könnte nicht einfacher sein. Stecken Sie das mitgelieferte USB-Kabel in den rückseitigen Micro-USB-Port des Geräts und das andere Ende in einen freien USB-Port Ihres Computers. Der Desktop Controller wird über den Bus mit Strom versorgt, sodass keine weiteren Stromkabel erforderlich sind und keine zusätzlichen Treiber manuell installiert werden müssen. Der Desktop Controller leuchtet bei erfolgreicher Verbindung auf. Sie können das Plug-In jetzt auf einen Kanal in Ihrer DAW anwenden, um den Eekt zu verwenden. Dieser Vorgang kann je nach Software leicht variieren, sollte jedoch im Allgemeinen die folgenden Schritte erfordern:

• Wählen Sie einen Kanal oder Bus in Ihrer DAW aus, dem Sie den Eekt hinzufügen möchten Rufen Sie die Mixer-Seite auf, wo Sie einen Abschnitt für Eekt-Slots sehen sollten

• Önen Sie das Menü, in dem Sie aus einer Liste von Eekttypen auswählen können, die wahrscheinlich viele Stock-Plugins enthält, die in der DAW enthalten sind. Es sollte ein Untermenü geben, um allgemeine VST/AU/AAX- Optionen anzuzeigen.

• Das Plug-in bendet sich wahrscheinlich in einem speziellen Ordner von TC Electronic. Wählen Sie den TC2290 aus und dieser wird nun der Signalkette hinzugefügt. Doppelklicken Sie auf den Eekt-Slot, der den TC2290 enthält, um die Plug-In- Benutzeroberäche anzuzeigen. Unten sollte ein grünes Linksymbol und ein Text angezeigt werden, der die erfolgreiche Verbindung zwischen dem Plug-in und dem Desktop Controller anzeigt. Hinweis: Der iLok License Manager muss auch dann auf Ihrem Computer installiert sein, wenn Sie die DT Desktop Controller-Version erworben haben. In diesem Fall müssen Sie kein iLok-Konto erstellen oder eine Lizenz aktivieren.

4.2 Bedienung des TC2290

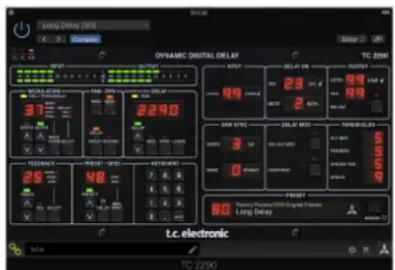

Nachdem Sie das Plug-In installiert und entweder die iLok-Lizenz aktiviert oder den TC2290-DT Desktop Controller über USB angeschlossen haben, können Sie mit dem Einfügen des Plug-Ins in Ihre Tracks beginnen. Anpassungen des Eekts werden auf zwei Arten vorgenommen. Entweder über die Plug-in-Benutzeroberäche oder über den physischen Desktop Controller.53 TC2290 User Manual

4.3 Insert vs. Aux-Eekt

Der TC2290 kann wie oben beschrieben direkt in einen Eekt-Slot eines einzelnen Kanals eingefügt werden, der das gesamte Signal durch den Eekt leitet. Beachten Sie in diesem Fall, dass das direkte Eingangssignal mono wird, bevor es statisch oder moduliert wird. Dies geschieht, wenn die DIRECT-Taste der PAN/DYN-Sektion aktiviert ist. Der TC2290 kann jedoch auch einem Aux-Bus hinzugefügt werden, und ein oder mehrere Kanäle können einen Teil ihres Signals an diesen Bus senden, um vom Eekt verarbeitet zu werden. Die Ausgabe des Eekts wird dann wieder mit den restlichen Spuren gemischt. Dieser unterscheidet sich von einem Insert-Eekt dadurch, dass der TC2290 nicht das gesamte Signal der Spur beeinusst, sodass das Direktsignal nicht mit den MOD-Tasten im PAN/DYN-Bereich moduliert werden kann. In diesem Setup sollte der Mix-Parameter immer auf 100 % eingestellt sein.

4.4 Mono-/Stereo-Betrieb

Der TC2290 kann sowohl als Monoinstanz auf Monospuren als auch als Stereoinstanz auf Stereospuren verwendet werden. Abhängig von der spezischen DAW kann auch ein Mono-In/Stereo-Out verfügbar sein. Bei einer Mono-Out-Instanz wird das Ausgangssignal nur über den linken Plug-In-Kanal ausgegeben. In diesem Fall sollte Panning nicht verwendet werden.

4.5 Reisezeitraum und Modulverbindung (wenn Sie die DT-Version erworben haben):

Sie können das Plug-in testen, bevor Sie Ihren gekauften Desktop Controller kaufen oder erhalten, indem Sie eine kostenlose iLok-Testlizenz anfordern, die die volle Funktionalität für 14 Tage ermöglicht. Wenn Sie Ihren gekauften Desktop Controller erhalten und anschließen, benötigen Sie keine iLok-Lizenz mehr, um die volle Funktionalität im Plug-In oder über den Desktop Controller zu nutzen. 60 Tage Reisezeit Wenn der Desktop Controller getrennt wird, steht die volle Plug-in-Funktionalität 60 Tage lang zur Verfügung. Danach fordert das Plug-in eine erneute Verbindung mit der Hardwareeinheit an. Sobald die Hardwareeinheit wieder angeschlossen ist, stehen alle Bedienelemente zur Verfügung. Download and install the plug-in and connect the module Disconnect Module 60 days... Reconnect Module Full Fuctionality Processing, controls available for 60 days countdown Processing Only Full Fuctionality Restored 60 day count downLink to product page with store nder54 TC2290 User Manual

4.6 Primäre und sekundäre Kontrollen

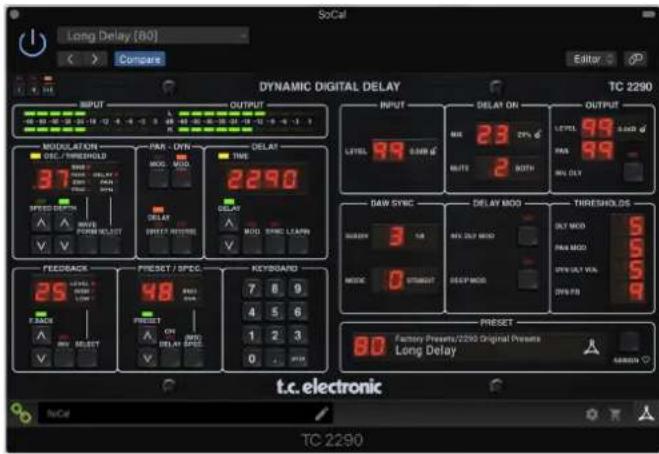

Nachdem Sie das Plug-In installiert und die iLok-Lizenz aktiviert oder den TC2290 über USB angeschlossen haben, können Sie mit dem Hinzufügen des Eekts zu Ihren Tracks beginnen. Das Plug-In ist in zwei Bereiche unterteilt, die beide sichtbar sind, wenn die Schaltäche „I+II“ oben links ausgewählt ist. Der linke Abschnitt ist identisch mit der Hardwareeinheit und könnte als Primärparameter betrachtet werden. Dazu gehören allgemeine Elemente wie Verzögerungszeit und Feedback. Die rechte Seite enthält die sekundären Parameter. Die sekundären Parameter sind diejenigen, die beim Original 2290 als „SPEC KEYS“ (Special Keys) bekannt waren. Diese Parameter können von der Hardwareeinheit mit den SPEC KEYS aufgerufen werden. Um die Plug-In-Größe auf Ihrem Bildschirm zu reduzieren, können Sie oben links im Plug-In „I“ oder „II“ auswählen. „I“ zeigt nur den linken Bereich des Plug-Ins und „II“ zeigt den rechten Bereich an. Die Einstellung „II“ kann eine ergänzende Einstellung bei der Verwendung der Hardwareeinheit sein.

4.7 Verbindungsstatus zur Hardwareeinheit

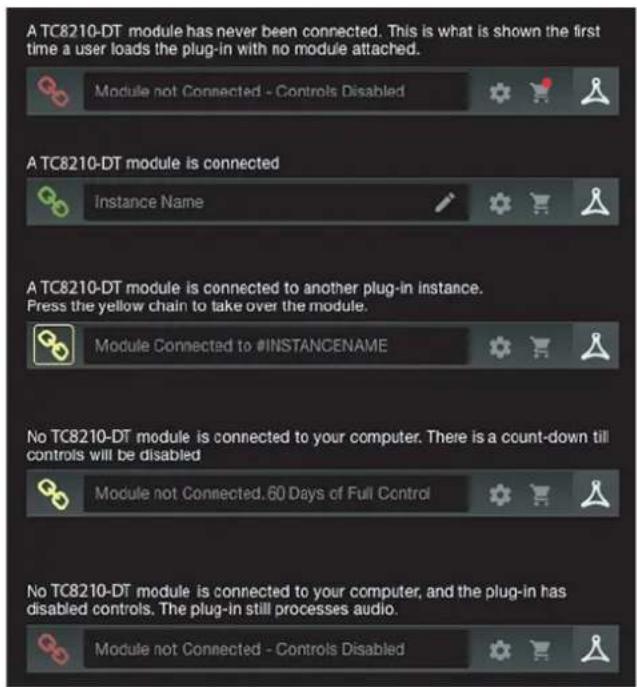

Die TC Icon-Familie verwendet alle die gleiche Methode, um den Verbindungsstatus zwischen dem Plug-In und der Hardwareeinheit anzuzeigen. Der Verbindungsstatus wird unten links im Plug-In-Fenster angezeigt. Die erfolgreiche Verbindung wird durch ein grünes Kettensymbol angezeigt. Wenn Sie nur die NATIVE-Version verwenden, bleibt dieses Kettensymbol grau. Es gibt 3 Bedingungen, die zu einem „Nicht verbunden“-Status führen. Wenn bereits eine andere Instanz des Plug-Ins auf einer anderen Spur vorhanden ist, wird das Kettensymbol gelb mit einem gelben Rahmen angezeigt und das Textfeld weist Sie darauf hin, wo das Plug-In gerade aktiv ist. Klicken Sie auf das Kettensymbol, um die Hardwareeinheit mit dem neuen Plug-In-Speicherort zu verbinden. Das gelbe Symbol kann auch erscheinen, während die Verbindung zwischen dem TC2290-Gerät und dem Plug-In hergestellt wird, begleitet vom Text „Connecting...“. Wenn die Hardwareeinheit vom Computer getrennt ist, aber der Countdown noch nicht abgelaufen ist, erscheint ein gelbes Kettensymbol ohne gelben Rahmen. Weitere Informationen nden Sie im Abschnitt „Reisezeitraum und Modulverbindung“. Alle anderen „Nicht verbunden“-Zustände werden durch ein rotes Kettensymbol angezeigt. Dies kann passieren, wenn das USB-Kabel getrennt wird, die TC2290-Verbindung unterbrochen wird oder andere Probleme auftreten. Um die Möglichkeiten des Verbindungsstatus zusammenzufassen: Die meisten DAWs bieten die Möglichkeit, Plug-Ins von einer Spur/einem Bus auf eine andere zu verschieben oder zu ziehen, und TC2290 unterstützt dies ebenfalls. Die meisten DAWs verfügen außerdem über einen Ein-/Ausschalter für Plug- Ins, der im Plug-In-Fenster und/oder in der Spur selbst zugänglich ist. Das Stummschalten des Plug-Ins macht den Eekt unhörbar, unterbricht jedoch nicht die Verbindung, um die Hardware-Einheit zu verwenden.55 TC2290 User Manual

5. Plug-in- und Hardware-

Steuerung Die Steuerung des TC2290 erfolgt im Plug-In oder optional über die Hardwareeinheit (wenn Sie die DT-Version erworben haben) . Alle primären Parameter des 2290 sind auch über den DT Desktop Controller zugänglich. Dazu gehören Parameter, die große Teile des Eekts steuern, wie Delay-Zeit, Modulation, Preset-Änderungen, Mix (über 'Special'-Regler) und vieles mehr. Sekundäre Parameter, die seltener benötigt werden, werden im Plug-In-Fenster im rechten Bereich behandelt. Dies sind Parameter wie Modulation Thresholds, Subdivision, Preset Save und mehr.

5.1 Primäres Plug-in und Hardware-

Steuerelemente Meter Die Meter-Sektion gibt Feedback über die ein- und ausgehenden Audiosignale. Der Eingangspegel zeigt das Audio an, wenn es in das Plug-In eintritt, und wird nicht durch Anpassungen des Eingangspegelreglers oder anderer Parameter beeinusst. Die Ausgangsanzeige wird sowohl von den Eektergebnissen als auch vom Ausgangspegel-Reglerparameter beeinusst. MODULATION Dieser Abschnitt steuert die Parameter der Modulationseekte. Beachten Sie, dass die Modulation tatsächlich mit den MOD-Tastern in den PAN-, DYN- und DELAY-Bereichen aktiviert wird. Durch Drücken der SELECT-Taste scrollen Sie durch die Parametersätze für DELAY, PAN und DYNAMICS, wobei im Wesentlichen der Fokus der anderen Tasten in diesem Abschnitt ausgewählt wird. Die Arten von Modulationseekten umfassen:

• • Verzögerungsmodulationen – Chorus, Flanger, Pitch, Auto-Doubling.

• • Pan-Positionsmodulationen – automatisches Panning des Direktsignals, des Delay-Signals oder beider.

• • Dynamische Modulation – Tremolo, Delay Compressor/Expander, Ducking und Gating. Jeder dieser Parametersätze besteht aus den folgenden Werten: WAVEFORM – bestimmt die Modulationswellenform zwischen Sinuswelle (SINE), Zufallswelle (RAND), Eingangssignal-Hüllkurvensteuerung (ENV) oder Eingangspegel-getriggert (TRIG). Das Modulationsziel bestimmt die Funktion von ENV und TRIG. GESCHWINDIGKEIT – Durch einmaliges Drücken von UP oder DOWN wird der Fokus auf den SPEED-Parameter gelenkt, und zusätzliches Drücken verschiebt den Wert um einen Schritt. Der Parameter SPEED wird in Hz (Zyklen pro Sekunde) angezeigt. Je nach Modulationsziel steuert der Parameter bei Auswahl der ENV- oder TRIG-Wellenform die Geschwindigkeit von keinem Eekt bis zum maximalen Eekt. Eine Einstellung von „1“ bedeutet eine Rampenzeit von 1 Sekunde, während eine Einstellung von „5“ eine Rampenzeit von 1/5 einer Sekunde bedeutet. DEPTH – Durch einmaliges Drücken von UP oder DOWN wird der Fokus auf den DEPTH-Parameter gesetzt, und weiteres Drücken verschiebt den Wert um einen Schritt. Der DEPTH-Wert wird in Prozent der maximalen Modulation angezeigt. Durch Drücken der Pfeiltasten SPEED oder DEPTH wird zuerst dieser Parameter fokussiert, der auch die Eingabe eines bestimmten Wertes auf der TASTATUR ermöglicht, gefolgt von der ENTER-Taste. Wenn einer der Parameter aktiv ist, blinkt oben eine grüne LED und das Display zeigt den aktuellen Wert an. Die gelbe OSC/THRESHOLD-LED in der oberen linken Ecke dieser Sektion zeigt die Modulationsgeschwindigkeit bei periodischen Modulationen (SINE, RANDOM) und zeigt an, wenn der Eingangspegel den Schwellenwert für ENV- oder TRIG- Eekte überschreitet. PAN/DYN Drücken Sie eine der MOD-Tasten unter den Beschriftungen PAN und DYN, um diese Funktionen zu aktivieren. Die roten LEDs über jeder Taste zeigen den Ein-/ Aus-Status an. Die Parameter für jeden Eekt werden im MODULATION- Bereich eingestellt. Die Taste DELAY/DIRECT bestimmt, ob der PAN-Eekt nur auf das Delay-Signal, nur auf das Direktsignal, auf beide oder keines angewendet wird. Dies gilt auch für das im Plug-In eingestellte statische Panorama. Wenn also weder DELAY noch DIRECT leuchten, erfolgt überhaupt kein Panorama. Wenn weder DELAY noch DIRECT leuchten, wird das Delay-Signal im rechten Kanal phaseninvertiert. Dies ist nützlich, um breite Chorus-/Flanger-Eekte zu erzeugen, aber möglicherweise nicht für Delay-Eekte. Um dies zu umgehen, stellen Sie PAN im Plug-In auf 50, deaktivieren Sie PAN MOD und aktivieren Sie PAN DELAY (nicht DIRECT). Dies ergibt das gleiche Ergebnis abzüglich der Phasenumkehrung des rechten Verzögerungssignals. Beachten Sie, dass, wenn DIRECT leuchtet, das Direktsignal zuerst zu Mono summiert und dann gepannt wird. Wenn DIRECT nicht leuchtet, ist das Direktsignal Stereo (wenn das Plug-In eine Stereo-Instanz ist). Der REVERSE-Button bewirkt, dass der ausgewählte Dynamic-Eekt in umgekehrter Weise funktioniert. Wenn die Waveform auf SINE oder RAND eingestellt ist, wird ein Tremolo-Eekt erzielt, der eine modulierte Erhöhung/ Abnahme der Lautstärke erzeugt. Wenn der REVERSE-Button aktiviert ist, erzeugt dies eine Modulation, die die Delay-Lautstärke erhöht, wenn die Direct- Lautstärke unterdrückt wird und umgekehrt. Wenn die Waveform auf ENV oder TRIG eingestellt ist, ändert die REVERSE-Taste die üblichen Kompressions-/Ducking-Eekte in Expansions-/Gating-Eekte.56 TC2290 User Manual VERZÖGERN Die Hauptfunktion dieses Abschnitts besteht darin, die Verzögerungszeit zu steuern. Die gelbe LED über dem Display blinkt im Rhythmus des aktuellen Tempos und die genaue Zeit in ms wird angezeigt. Es gibt mehrere Möglichkeiten, die Verzögerungszeit einzustellen:

• • Mit den AUF/AB-Pfeilen

• • Verwenden der TASTATUR (nachdem Sie die AUF/AB-Pfeile einmal gedrückt haben)

• • Drücken Sie die LEARN-Taste im Rhythmus Ihres gewünschten Tempos

• • Drücken Sie die SYNC-Taste, um das Tempo mit dem DAW-Tempo zu synchronisieren Durch einmaliges Drücken der Pfeiltasten NACH OBEN oder NACH UNTEN wird der Fokus auf die Einstellung des Verzögerungstempos gelegt. Dadurch blinkt die grüne LED und das Tempo kann nun angepasst werden. Durch Drücken von UP oder DOWN wird das Tempo in einstelligen Schritten geändert, oder das Halten der Taste ermöglicht ein schnelles Scrollen des Parameters. Sobald jedoch die grüne LED blinkt, kann über die TASTATUR auch manuell eine Verzögerungszeit eingegeben werden, gefolgt von der ENTER-Taste. Wenn Sie die Verzögerungszeit über die TASTATUR eingeben, beachten Sie bitte, dass Sie durch Drücken des Punktes Werte mit Dezimalstellen eingeben können, auch Werte unter einer Millisekunde. Beispielsweise kann durch Drücken von [8] [dot] [5] [ENTER] eine Verzögerungszeit von 8,5 ms gewählt werden. Wenn Sie die genaue Tempomessung für Ihr gewünschtes Tempo nicht kennen, können Sie ziemlich nahe kommen, indem Sie im Rhythmus auf die LEARN-Taste tippen. Die Zeit zwischen dem ersten und zweiten Drücken wird als neues Tempo verwendet. Der TC2290 kann auch dem aktuell in Ihrer DAW eingestellten Tempo folgen. Drücken Sie die SYNC-Taste, um dies zu aktivieren. Nach der Aktivierung ändern die Tasten UP und DOWN die Unterteilung des Beats. Um die Modulation des Verzögerungssignals zu aktivieren, drücken Sie die MOD- Taste. Weitere Informationen nden Sie im Abschnitt MODULATION in diesem Kapitel sowie in Kapitel 5. FEEDBACK Dieser Abschnitt steuert in erster Linie die Anzahl der Delay-Wiederholungen, beeinusst aber auch andere Funktionen. Durch Drücken der SELECT-Taste scrollen Sie durch die 3 einstellbaren Parameter in diesem Abschnitt – Feedback LEVEL, HIGH Cut und LOW Cut Filter. Das Display zeigt die aktuelle Auswahl sowie den Wert für diesen Parameter an. Durch Drücken der Pfeiltasten NACH OBEN oder NACH UNTEN wird die Einstellung für den ausgewählten Parameter aktiviert, wodurch die grüne LED blinkt. Durch weiteres Drücken wird der Wert um einen Schritt geändert, oder wenn Sie die Taste gedrückt halten, wird schnell geblättert. Bei blinkender grüner LED kann auf der TASTATUR ein genauer Wert eingegeben werden, gefolgt von der ENTER- Taste. Die möglichen Werte für die 3 Parameter sind wie folgt:

• • Rückmeldung – 0-99%

• • High Cut – 2, 4, 8, 33 kHz (33 kHz = aus)

• • Low Cut – 0, 0,1, 0,2, 0,4 kHz (0 = aus, 0,1 = 100 Hz usw.) Durch Drücken der INV-Taste wird das Feedback-Signal invertiert, was bei Echoeekten möglicherweise nicht wahrnehmbar ist, aber bei Modulationen wie Flanger ausgeprägter ist. PRESET/SPEC Durch Drücken der Taste DELAY ON wird der Delay-Eekt ein- und ausgeschaltet, was durch die rote LED angezeigt wird. Nach dem Ausschalten dieses Schalters ist das Direktsignal jedoch immer noch zusammen mit allen Panning-Eekten zu hören. Beachten Sie, dass die statische Panoramaposition (durch PAN im Plug-In eingestellt) nur verwendet wird, wenn DELAY ON nicht leuchtet, wenn die Spec-Taste 26 (MUTE) auf 0 (IN) steht. Andernfalls (Spec 26 ungleich Null) ist die direkte Pan-Position in der Mitte. Durch einmaliges Drücken der AUF- oder ABWÄRTS-Pfeiltaste wird die Preset- Auswahl aktiviert, so dass die Presets einzeln gescrollt werden können oder ein bestimmtes Preset auf der TASTATUR eingegeben werden kann, gefolgt von der ENTER-Taste. Einzelheiten nden Sie in Kapitel 6. Die Schaltäche SPEC (Special) ermöglicht die Steuerung einiger Parameter, die sonst nur im Plug-In-Fenster zugänglich sind. Durch Drücken der SPEC-Taste greifen Sie auf die Sondernummer (SNO) und den Sonderwert (SVA) zu. Die Spezialnummer kann nur über das KEYBOARD eingegeben werden, gefolgt von der ENTER-Taste, während der Spezialwert mit dem KEYBOARD oder den voreingestellten Pfeiltasten eingegeben werden kann. Die folgende Tabelle zeigt die verfügbaren Parameter, die gesteuert werden können: Sondernummer Parameter Mögliche Werte 1 Eingangspegel 0-99 (aus – 0 dB) 2 Mix verzögern (Standard) 0-99% 3 Ausgabelautstärke 0-99 (aus – 0 dB) 4 Pfanne 0-99 5 Verzögerung invertieren 0 (aus), 1 (ein) 6 DAW-Sync-Unterteilung 0-6 (64. Note – ganze Note) 7 DAW-Sync-Modus 0 (gerade), 1 (gepunktet), 2 (Drilling) 8 Delay Deep Mod 0 (aus), 1 (ein) 9 Delay-Mod umkehren 0 (aus), 1 (ein)

Mod-Schwellenwert für Verzögerung 1-9 11 Pan-Mod-Schwelle 1-9

Dynamische Verzögerungslautstärke 1-9 13 Dynamisches Feedback 1-9 26 Stummschaltung 0 (Ein), 1 (Aus), 2 (Beide)57 TC2290 User Manual Da DELAY MIX wahrscheinlich der häugste Plug-In-Parameter ist, auf den Benutzer regelmäßig zugreifen müssen, wurde dies als Standard-Spezialnummer programmiert. Sobald die SPEC-Taste gedrückt wird, erscheint Special #2 (DELAY MIX) als SNO-Eintrag, und die SPEC-Taste kann erneut gedrückt werden, um den Fokus auf den DELAY MIX-Wert (SVA) umzuschalten. Geben Sie mit den Pfeiltasten oder TASTATUR den gewünschten Wert ein. Drücken Sie SPEC erneut, um zum normalen Voreinstellungsauswahlzustand zurückzukehren. Um auf eine andere Sondernummer als DELAY MIX zuzugreifen, drücken Sie die SPEC-Taste, bis SNO mit einer roten LED markiert ist. Wählen Sie die gewünschte Sondernummer auf der TASTATUR und drücken Sie die EINGABETASTE, wodurch der SPEC-Fokus automatisch auf Sonderwert (SVA) umgeschaltet wird. Wählen Sie den Wert mit den AUF/AB-Pfeilen oder der TASTATUR. KLAVIATUR Der KEYBOARD-Bereich wird verwendet, um bestimmte Werte oder Voreinstellungen einzugeben, anstatt mit den Pfeiltasten zu scrollen. Im Allgemeinen muss bei der Eingabe eines bestimmten Wertes die grüne LED, die diesem Parameterbereich zugeordnet ist, blinken, damit das KEYBOARD wirksam wird. Nachdem ein Wert ausgewählt wurde, drücken Sie zur Bestätigung die ENTER-Taste.

5.2 Plug-in-Bedienelemente – Sekundäre

Parameter EINGANG Klicken und ziehen Sie nach oben oder unten, um den Eingabepegel von 0 bis 99 einzustellen. Alternativ können Sie auf die Zahl doppelklicken, um einen Wert manuell einzugeben. Eine Einstellung von 0 ist -∞ und eine Einstellung von 1 ist -96 dB. Bei niedrigeren Einstellungen erhöht sich der Pegel in 3-dB-Schritten und über -40 dB in 0,5-dB-Schritten. DELAY ON Klicken und ziehen Sie den MIX-Parameter, um die Balance zwischen den Direkt- und Delay-Signalen anzupassen. Klicken Sie auf die rechte Seite des Parameters MUTE-Modus, um auszuwählen, ob die Stummschaltung die Eingangs- oder Ausgangssignale oder beides beeinusst. Wenn Sie den Eingang stummschalten, wird die Echofahne auf natürliche Weise ausgeblendet, nachdem der Eekt umgangen wurde. AUSGANG Klicken und ziehen Sie nach oben oder unten, um den Ausgangspegel von 0 bis 99 einzustellen. Eine Einstellung von 0 entspricht -∞ und eine Einstellung von 1 entspricht -96 dB. Bei niedrigeren Einstellungen erhöht sich der Pegel in 3-dB-Schritten und über -40 dB in 0,5-dB-Schritten. Passen Sie die Panoramaposition des Signals an, indem Sie auf den PAN- Parameter klicken und ihn ziehen. Das Panning wird nur auf Signale angewendet, die mit der DELAY/DIRECT-Taste im PAN-Bereich der Hardwareeinheit ausgewählt wurden. Bei einer Einstellung von 50 werden sowohl das Direkt- als auch das Delay-Signal zentriert. Eine Einstellung von 0 platziert das Direktsignal ganz rechts und das Delay ganz links. Eine Einstellung von 99 platziert das Direktsignal ganz links und das Delay-Signal ganz rechts. Wenn die Taste INV DLY aktiviert ist, wird die Ausgabe des Verzögerungssignals phaseninvertiert. Schlosssymbol Einige der Parameter können gegen den Aufruf gesperrt werden, wenn ein neues Preset ausgewählt wird. Gesperrte Parameter behalten immer ihre Werte, egal welches Preset Sie aufrufen. Ein großartiges Anwendungsbeispiel ist die Verwendung mit dem MIX- Parameter. Die im Plug-In bereitgestellten Standard-Presets werden normalerweise mit der Absicht erstellt, den Eekt in die Spur einzufügen (als Insert-Eekte). Es wurde ein MIX-Wert gewählt, der für dieses Preset funktioniert. Wenn Sie den TC2290 jedoch als Send/Parallel-Eekt verwenden möchten, sollte der MIX-Parameter normalerweise auf 100 % eingestellt werden. Nachdem Sie den MIX auf 100 % eingestellt haben, verwenden Sie die Lock-Funktion, um sicherzustellen, dass er bei 100 % bleibt, auch wenn Sie ein anderes Preset laden. DAW SYNC58 TC2290 User Manual Wenn die DAW SYNC-Auswahl aktiv ist (durch Drücken der SYNC-Taste am Gerät), können einige Parameter eingestellt werden, um das Verhältnis zwischen Delay und DAW-Tempo zu steuern. Die Delay-Unterteilung (SUBDIV) kann von 1/64tel Note bis zu einer ganzen Note eingestellt werden. Beachten Sie, dass dies auch mit den Pfeiltasten im DELAY- Bereich des Geräts eingestellt werden kann. Die Unterteilung kann auch im geraden, punktierten oder Triolengefühl durch Anpassen der MODE-Einstellung gehört werden. VERZÖGERUNGSMODUS Wenn die Taste INV DLY MOD aktiviert ist, invertiert sie den Flanger-Sweep- Start und die Hüllkurven-Pitchshift-Richtung. Dies gilt nur für die Delay Mod Waveforms ENV und TRIG. Aktivieren Sie den DEEP MOD, indem Sie die Taste drücken. DEEP MOD deaktiviert die automatische Modulationstiefenzuordnung, bekannt als „Golden Ratio“. Dies ermöglicht eine viel tiefere Modulation mit wilden Tonhöhenverschiebungen, ist jedoch etwas unkontrollierbar. SCHWELLEN Alle 4 dieser Elemente bieten 9 Schwellenwerteinstellungen für ihren jeweiligen Parameter. Der Bereich für jeden Parameter ist 1-9. DLY MOD – Verzögerung der ENV- und TRIG-Wellenformen. PAN MOD – Pan ENV und TRIG Wellenformen. DYN DLY VOL – Bestimmt den Schwellenwert für die Lautstärkemodulation des Verzögerungssignals (und direkt für ENV REVERSE), wenn die DYN-Modulation ENV oder TRIG ist. DYN FB – Bestimmt den Schwellenwert für die Modulation des Feedback-Pegels, wenn die DYN-Modulationswellenform TRIG ausgewählt ist (nicht ENV). Diese legen die Schwellenwerte fest, die den Modulationsformen Envelope (ENV) und Trigger (TRIG) zugeordnet sind. Je höher der Wert, desto höher ist das Eingangssignal, um den gleichen Modulationseekt zu erzielen. Delay, Pan und Dynamic Thresholds sind in 3 dB Schritten einstellbar. Die OSC./THRESHOLD-LED zeigt den aktuellen Betriebszustand an und kann somit als Hilfe beim Einstellen des Schwellwertes verwendet werden. VOREINSTELLUNG Verwenden Sie die PRESET-Sektion, um Presets abzurufen und zu speichern sowie sie als Favoriten zuzuweisen. Einzelheiten nden Sie in Kapitel 6. Unterer Abschnitt Der untere Teil des Plug-In-Fensters zeigt den Verbindungsstatus sowie den Namen der Plug-In-Instanz an und bietet verschiedene Optionen. Das grüne Kettensymbol zeigt die erfolgreiche Verbindung zwischen der Hardwareeinheit und dem Plug-In an. Verbindungsprobleme werden durch gelbe oder rote Symbole angezeigt; Einzelheiten nden Sie in Kapitel 3. Im mittleren Feld erscheint der aktuelle Name der Plug-in-Instanz. Wenn die DAW den Namen der Spur angeben kann, in der die Plug-In-Instanz eingefügt ist, wird die Plug-In-Instanz nach dem Spurnamen benannt. Die Instanz kann durch Klicken auf das Stiftsymbol umbenannt werden. Wenn Sie das Plug-In installieren, ohne die Hardwareeinheit mit Ihrem Computer zu verbinden, erscheint ein roter Punkt auf dem Warenkorbsymbol. Hier erhalten Sie weitere Informationen zum Kauf des TC2290-Geräts. Sobald das Plug-In eine angeschlossene Hardwareeinheit erkennt, verschwindet der rote Punkt. Das Symbol Einstellungen ruft ein Menü mit mehreren Links und Optionen auf. Dieses Benutzerhandbuch ist zusammen mit Links zur TC Electronic-Website, relevanten Nachrichten, zusätzlichen Signature-Künstler-Presets und der Benutzerlizenzvereinbarung verfügbar. Wenn über dem Einstellungssymbol ein roter Punkt erscheint, ist möglicherweise eine neue Version des Plug-Ins oder der Firmware verfügbar. Klicken Sie auf „Nach Updates suchen“, um die neue Datei herunterzuladen und zu installieren. Weitere Informationen nden Sie in Kapitel 7. Wenn die Option „Hilfe“ ausgewählt ist, wird beim Bewegen der Maus über ein bestimmtes Element im Plug-In-Fenster eine kurze Beschreibung der Funktion des Parameters und der Sondertastennummer (sofern zutreend) angezeigt. Wenn die Option „Im Fokus übernehmen“ ausgewählt ist, übernimmt die aktuell angezeigte Plug-In-Instanz die Kontrolle über die physische Hardwareeinheit, sobald sie in den Fokus gebracht wird. Auch wenn eine neue Instanz des Plug-Ins in eine Spur oder einen Bus eingefügt wird, wird diese Instanz sofort übernommen.59 TC2290 User Manual

In diesem Kapitel werden die Details zum Erstellen bestimmter Eekte und zum Anpassen der einzelnen Parameter erläutert. Nachdem Sie das Plug-In in einen Kanal oder Bus eingefügt und optional Ihren DT Desktop Controller angeschlossen haben, können Sie jetzt mit den Fähigkeiten des TC2290 experimentieren. Stellen Sie auf der Hardwareeinheit im PRESET/SPEC-Bereich sicher, dass der DELAY ON-Button aktiv ist (LED leuchtet). Auf die meisten wichtigen Eektparameter wird über die Hardware zugegrien, daher konzentrieren wir uns hier.

6.1 Verzögerungsparameter

Der TC2290 ist in erster Linie eine Delay-Einheit, daher können wir mit den 3 Hauptparametern beginnen:

• • Verzögerungszeit – Dies steuert die Geschwindigkeit der Echos.

• • Feedback – Dies steuert, wie viele Echos zu hören sind.

• • Mix – Stellt die Lautstärkebalance zwischen den Verzögerungsechos und dem Direktsignal ein. Verzögerungszeit Wenn Sie ein Standard-Preset wählen, das Delay verwendet (z. B. #80), sehen Sie, dass die gelbe TIME-LED über dem DELAY-Display im Rhythmus des aktuellen Tempos blinkt und die genaue Zeit in ms angezeigt wird. Es gibt mehrere Möglichkeiten, die Verzögerungszeit einzustellen:

• • Mit den AUF/AB-Pfeilen

• • Verwenden der TASTATUR (nachdem Sie die AUF/AB-Pfeile einmal gedrückt haben)

• • Drücken Sie die LEARN-Taste im Rhythmus Ihres gewünschten Tempos

• • Drücken Sie die SYNC-Taste, um das Tempo mit dem aktuellen DAW- Tempo zu synchronisieren Durch einmaliges Drücken der Pfeiltasten NACH OBEN oder NACH UNTEN wird der Fokus auf die Einstellung des Verzögerungstempos gelegt. Dadurch blinkt die grüne LED und zeigt damit an, dass das Tempo nun manuell angepasst werden kann. Durch Drücken von UP oder DOWN wird das Tempo in einstelligen Schritten geändert, oder das Halten der Taste ermöglicht ein schnelles Scrollen des Parameters. Sobald die grüne LED blinkt, kann jedoch auch über den KEYBOARD- Ziernblock manuell eine Verzögerungszeit eingegeben werden, gefolgt von der ENTER-Taste. Wenn Sie die genaue Tempomessung für Ihr gewünschtes Tempo nicht kennen, können Sie ziemlich nahe kommen, indem Sie im Rhythmus auf die LEARN-Taste tippen. Die Zeit zwischen dem ersten und zweiten Drücken wird als neues Tempo verwendet. Auf dem Display sieht man, dass beim ersten Drücken die Zahlen bei 0 beginnen und sehr schnell aufsteigen (das sind immerhin Millisekunden). Wenn Sie dies mehrmals tun, stellen Sie möglicherweise fest, dass Sie jedes Mal ein etwas anderes Ergebnis erhalten, sodass das Tempo möglicherweise noch manuell mit den Pfeiltasten angepasst werden muss. Der TC2290 kann auch dem aktuell in Ihrer DAW eingestellten Tempo folgen. Drücken Sie die SYNC-Taste, um dies zu aktivieren. Nehmen wir an, Ihr DAW- Tempo ist auf 120 BPM eingestellt, was in der Regel die Standardeinstellung in einem neuen Projekt/einer neuen Session ist. Drücken Sie die SYNC-Taste, und der TC2290 wandelt das Tempo in ms um, was 250 entspricht. Sobald SYNC aktiviert ist, ändern die Tasten UP und DOWN die Unterteilung des Beats. Die Unterteilung ist derzeit im DAW SYNC-Bereich des Plug-In-Fensters auf Achtelnoten eingestellt, was uns 250 ms bei 120 BPM ergibt. Dies kann in Viertelnoten geändert werden, indem Sie die UP-Taste im DELAY-Bereich der Hardwareeinheit drücken oder die Änderung im DAW SYNC-Bereich des Plug-In-Fensters vornehmen. Wenn Sie eine Änderung vornehmen, wird auch die andere geändert. Ändern Sie die Unterteilung in Viertelnoten, und Sie haben jetzt eine Verzögerungszeit von 500 ms. Auch wenn DAW SYNC aktiviert ist, kann die LEARN-Taste zum Einstellen des Tempos verwendet werden. Wenn dies erledigt ist, wird der TC2290 innerhalb des DAW-synchronisierten Tempos auf die nächste Unterteilung und den nächsten Modus (Straight, Dotted, Tripled) rasten und die Verzögerungszeit entsprechend einstellen. FEEDBACK Feedback steuert die Anzahl der Echos, die vom Eekt erzeugt werden. Drücken Sie die SELECT-Taste, bis die LED neben LEVEL leuchtet. Dies stellt sicher, dass wir den Feedback-Parameter und nicht die High- oder Low-Cut-Filter anpassen. Durch Drücken der Pfeiltasten AUF oder AB blinkt die grüne LED in diesem Bereich. Wir können nun den Feedback-Parameter anpassen, entweder durch Drücken oder Halten der UP/DOWN-Tasten oder durch Eingabe eines Wertes mit der TASTATUR gefolgt von der ENTER-Taste.60 TC2290 User Manual MISCHEN Der letzte Parameter zum Anpassen einer grundlegenden Verzögerungseinstellung ist der MIX zwischen den Echos und dem Direktsignal. Um auf diesen Parameter zuzugreifen, drücken Sie zweimal SPEC und verwenden Sie die AUF/AB-Pfeile, um den MIX einzustellen. Alternativ kann die MIX-Einstellung über die Plug-in-Benutzeroberäche angepasst werden. Wenn Sie das Plug-In als Insert in einem Kanal verwenden, möchten Sie wahrscheinlich eine Einstellung unter 50 %, um ein matschig klingendes Ergebnis zu vermeiden. Wenn Sie das Plug-In jedoch als Send/Aux-Eekt verwenden, stellen Sie den MIX auf 100 % ein.

6.2 Modulationseekte

Der TC2290 verfügt über 3 Arten von Modulationseekten:

• • Pan-Positionsmodulationen – Auto-Panorama-Eekte. Jeder dieser Eekte hat seinen eigenen MOD Ein/Aus-Schalter. Die Parameter für jede dieser Modulationen werden im MODULATION-Bereich der Hardwareeinheit gesteuert. Mit der SELECT-Taste in diesem Bereich können Sie durch die 3 Modulationsarten scrollen. Nachdem der Modulationstyp ausgewählt wurde, können die 3 Parameter in diesem Abschnitt angepasst werden, nämlich: WELLENFORM– bestimmt die Modulationswellenform zwischen Sinuswelle (SINE), Zufallswelle (RAND), Eingangssignal-Hüllkurvensteuerung (ENV) oder Eingangspegel-getriggert (TRIG). Das Modulationsziel bestimmt die Funktion von ENV und TRIG. GESCHWINDIGKEIT– Durch einmaliges Drücken von UP oder DOWN wird der Fokus auf den SPEED-Parameter gelenkt, und zusätzliches Drücken verschiebt den Wert um einen Schritt. Der Parameter SPEED wird in Hz (Zyklen pro Sekunde) angezeigt. Je nach Modulationsziel steuert der SPEED-Parameter bei Auswahl der ENV- oder TRIG-Wellenform die Änderungsgeschwindigkeit von keinem Eekt zu maximalem Eekt. Eine Einstellung von „1“ bedeutet eine Rampenzeit von 1 Sekunde, während eine Einstellung von „5“ eine Rampenzeit von ⁄ einer Sekunde bedeutet. TIEFE– Durch einmaliges Drücken von UP oder DOWN wird der Fokus auf den DEPTH-Parameter gelegt, und weiteres Drücken verschiebt den Wert um einen Schritt. Der DEPTH-Wert wird in Prozent der maximalen Modulation angezeigt. Durch Drücken der Pfeiltasten SPEED oder DEPTH wird zuerst dieser Parameter fokussiert, wodurch eine grüne LED darüber blinkt und das Display den aktuellen Wert anzeigt. Dies bedeutet, dass die Pfeiltasten den Wert in Einzelschritten ändern können und auch die Eingabe eines bestimmten Wertes auf der TASTATUR gefolgt von der ENTER-Taste möglich ist. Notiz- Der Feedback-Parameter des Delays kann sich auch auf Modulationseekte auswirken. Jeder dieser Parameter beeinusst den Klang je nach spezischem Eekt unterschiedlich. Sehen wir uns jeden Modulationstyp an und wie er angepasst werden kann.

6.2.1 Dynamische Eekte

Verwenden Sie im MODULATION-Bereich die SELECT-Taste, um die Dynamics (DYN)-Parameter hervorzuheben. Stellen Sie sicher, dass die MOD-Taste in der mittleren PAN/DYN-Sektion aktiviert ist. Ducking-Verzögerung Ein Ducking-Delay verwendet das Eingangssignal, um das Delay-Signal zu dämpfen, wodurch die Echos während des Spielens „aus dem Weg“ bleiben, aber dennoch die Echofahnen bei Spiellücken hörbar sind. Drücken Sie die WAVEFORM-Taste, bis TRIG ausgewählt ist. Dies wählt den Ducking-Eekt aus. Drücken Sie die Taste DEPTH UP oder DOWN, um den Fokus auf diesen Parameter zu verschieben. Oben blinkt die grüne LED und der aktuelle Wert wird angezeigt. Dieser Parameter steuert, wie stark das Verzögerungssignal gedämpft wird. Verringern Sie den Wert für kleine Dämpfungsbeträge oder erhöhen Sie ihn, um den Eekt während des Spielens fast unhörbar zu machen. Drücken Sie die Taste SPEED UP oder DOWN, um den Fokus auf diesen Parameter zu verschieben. Dies steuert die Geschwindigkeit, mit der die Dämpfung freigegeben wird. Niedrigere Werte lassen nach dem Stoppen des Spielens eine längere Zeit verstreichen, bevor die Echos auf ihre normale Lautstärke ansteigen. Höhere Werte lassen die Echos schnell eintreten. Gated Verzögerung Durch Drücken der REVERSE-Taste in der PAN/DYN-Sektion wird der Ducking- Eekt zu einem Gated Delay. Bei dieser Einstellung ist der Eekt nur während des Spielens zu hören und wird beim Stoppen abgeschwächt. Tremolo-Eekt Drücken Sie die WAVEFORM-Taste, bis SINE oder RAND ausgewählt ist. Dies erzeugt einen Tremolo-Eekt, bei dem die Lautstärke sowohl des Direkt- als auch des Delay-Signals gedämpft wird und dann auf volle Lautstärke zurückkehrt, mit konstanter Geschwindigkeit auf und ab (nur SINE). Verwenden Sie den SPEED- Parameter, um die spezische Rate einzustellen, und den DEPTH, um den Grad der Dämpfung einzustellen.61 TC2290 User Manual Durch Betätigen der REVERSE-Taste werden Direct- und Delay-Signal gegenläug abgeschwächt, wobei das Direct-Signal bei maximaler Dämpfung die volle Lautstärke erreicht und umgekehrt. Kompressor/Expander-Eekt Drücken Sie die WAVEFORM-Taste, bis ENV ausgewählt ist. Dies erzeugt einen komprimierten Delay-Sound ähnlich dem Ducking-Eekt, jedoch weniger ausgeprägt und lässt die Rückkopplung unbeeinusst. Das Betätigen der REVERSE-Taste erzeugt einen Expander-Eekt, der die Direkt- und Delay-Signale beeinusst. Anfängliche Transienten werden abgeschwächt, wodurch ein „Attack-Kill“-Eekt entsteht. Der SPEED-Parameter steuert, wie schnell die Lautstärke auf den normalen Pegel ansteigt, und der DEPTH- Parameter steuert den Betrag der anfänglichen Dämpfung.

6.2.2 Chorus/Flanger/Doubling-Eekte

Verwenden Sie im Abschnitt MODULATION die SELECT-Taste, um die DELAY- Parameter hervorzuheben. Stellen Sie sicher, dass die MOD-Taste in der DELAY-Sektion aktiviert ist. Durch die Einstellung sehr kurzer Delay-Zeiten, die nicht als Echo, sondern als zusätzliche, synchronisierte Stimme zu hören sind, können mehrere Modulationsarten erreicht werden. Einige gängige Delay- und Feedback-Pegel werden hier beschrieben: Verzögerungszeit Wirkung MOD-Taste Feedback- Einstellung Mischen 0-10 Flanger AN Sehr hoch 50 5-50 Chor AN Leicht oder gar nicht

20-80 Doppelspur AN Leicht oder gar nicht

Auf Wiederholunge n einstellen

Chor Der Chorus-Eekt wird durch das Mischen des direkten Signals mit einem modulierten Verzögerungssignal erreicht. Das Ergebnis ist ein mehrstimmiger Charakter, der so klingt, als ob mehr als ein Instrument unisono spielt, mit kleinen Variationen in Tonhöhe und Zeit. Stellen Sie im Abschnitt DELAY die Zeit sehr niedrig ein – etwa 20-25 ms. Reduzieren Sie im Bereich FEEDBACK den Pegel ganz auf 0. Drücken Sie die WAVEFORM-Taste, um SINE auszuwählen, was bei Chorus- Eekten sehr verbreitet ist. Andere Wellenformen werden später in diesem Kapitel besprochen. Stellen Sie im MODULATION-Bereich sicher, dass DELAY ausgewählt ist, und stellen Sie den DEPTH-Parameter ein, um die Intensität des Eekts zu steuern. Höhere Werte erzeugen eine tiefere Verstimmung. Passen Sie den SPEED- Parameter an, um die Rate der Modulationen zu steuern. Beachten Sie, dass die Einstellung des MIX-Reglers auf 99 einen reinen Vibrato- Eekt erzeugt, bei dem die Tonhöhe ohne das direkte Signal nach oben und unten moduliert wird, um die 2 Stimmen zu erzeugen. Flanger Flanger-Eekte erzeugen ausladende, wellenartige Modulationen, die einen dicken, oft psychedelischen Sound erzeugen. Dies funktioniert ähnlich wie der Chorus-Eekt, mit einigen Anpassungen. Erhöhen Sie im FEEDBACK-Bereich den Feedback-Pegel-Parameter auf 50. Je höher die Feedback-Einstellung, desto resonanter ist der Flanger-Eekt. Einstellungen unter 90 werden empfohlen. Für klassische Jet-Flanger-Eekte stellen Sie die DELAY-Zeit auf etwa 2 ms ein. Versuchen Sie im MODULATION-Bereich, den SPEED-Parameter sehr niedrig einzustellen, um die Sweeps langsamer zu machen. Das Erhöhen des DEPTH- Parameters erzeugt breitere Sweeps. Andere Wellenformen Obwohl die SINE-Option erkennbare Chorus- und Flanger-Sounds erzeugt, sind mit anderen Wellenformen noch andere Eekte erreichbar. Die RAND-Einstellung führt zu einem zufälligen Sweep anstelle der kontinuierlichen Form des SINE. Die ENV-Einstellung erzeugt eine Rampe, die mit dem Eingangspegel beginnt und endet. Möglicherweise sind höhere SPEED-Einstellungen und moderate DEPTH-Einstellungen erforderlich. Die Auswahl von TRIG erzeugt einen Sinus-Sweep, der immer dann stoppt, wenn das Eingangssignal stoppt. Dadurch kann der Sweep mit der Musik synchronisiert werden. Automatische Verdoppelung Dieser Eekt ist eine spezielle Art von Chorus, der den Eindruck erweckt, als ob 2 identische Spieler/Sänger denselben Part unisono spielen. Probieren Sie niedrige DELAY-Zeiten von etwa 20-80 ms, niedrige FEEDBACK-Einstellung, leichte Tonhöhenverschiebung, leichte Lautstärkemodulation und Änderungen der Panoramaposition aus. Dieser Eekt erfordert, dass alle 3 MOD-Tasten aktiv sind. Standard-Presets 95 und 97 und gute Beispiele für diesen Eekt, also wäre es ratsam, mit diesen Einstellungen zu beginnen.

Verwenden Sie im Abschnitt MODULATION die SELECT-Taste, um die PAN- Parameter hervorzuheben. Stellen Sie sicher, dass die MOD-Taste in der mittleren PAN/DYN-Sektion aktiviert ist. Der Panning-Eekt kann auf das Direktsignal, das Delay-Signal, beides oder keines angewendet werden. Dies wird mit der DELAY/DIRECT-Taste in der PAN/ DYN-Sektion ausgewählt. Durch wiederholtes Drücken wird zwischen den 4 möglichen Einstellungen gewechselt. Eine der LEDs muss leuchten, damit Panning-Eekte hörbar sind. Die feste Panoramaposition kann im Plug-In-Fenster mit dem PAN-Regler in der OUTPUT-Sektion angepasst werden. Wenn DELAY/DIRECT ausgewählt ist, ist eine Einstellung von 50 zentriert, 0 ganz rechts und 99 ganz links für das Direktsignal, und das Verzögerungssignal ist das Gegenteil. Wenn Sie die PAN MOD-Taste drücken, hören Sie, je nach Einstellung der DELAY/ DIRECT-Taste, Audio von einem Lautsprecher zum anderen. Wählen Sie im MODULATION-Bereich die SINE-Wellenform aus und verwenden Sie dann den SPEED-Parameter, um einzustellen, wie schnell das Audio hin und her geschwenkt wird. Der DEPTH-Parameter bestimmt, wie weit der Panning-Eekt von links nach rechts und zurück driftet. Eine Einstellung von 99 schwenkt vollständig nach beiden Seiten, während eine Einstellung von 50 nur halbwegs geht, bevor sie die Richtung wieder ändert.62 TC2290 User Manual Die Auswahl der ENV-Wellenform bewirkt, dass die statische Panoramaposition jedes Mal umgeschaltet wird, wenn das Signal unter den Schwellenwert fällt. Wenn sowohl das DELAY- als auch das DIRECT-Signal für den Eekt ausgewählt werden, tauschen sie die Seiten. Ziemlich schnelle SPEED-Einstellungen und hohe DEPTH-Einstellungen sind für diesen Sound eektiver. Der TC2290 kann nur als Autopanner für das Direktsignal verwendet werden, indem der MIX-Regler im Plug-In-Fenster auf 0 gestellt wird.

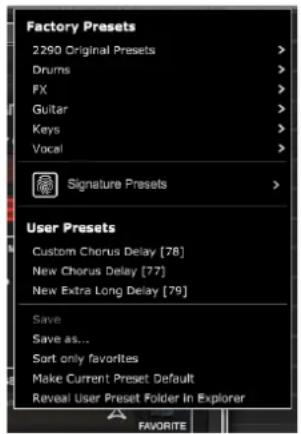

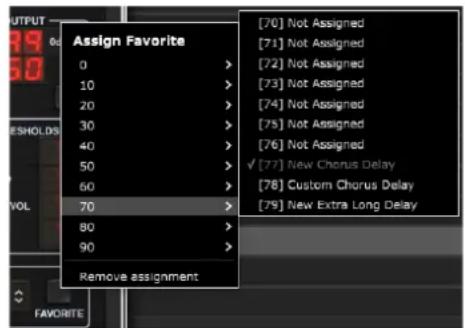

Der TC2290 bietet eine Sammlung von Standard- und Signatur-Presets sowie die Möglichkeit, eigene benutzerdenierte Einstellungen zu erstellen und zu speichern. Beachten Sie, dass die meisten DAWs über eine integrierte Preset-Funktion verfügen, die in jedem Plug-In angezeigt wird und sich oft oben im Plug-In- Fenster bendet. Es wird nicht empfohlen, dies als primäre Methode zum Speichern von Presets zu verwenden, da es nur begrenzte Funktionen hat und die gespeicherten Presets nicht einfach auf andere DAWs übertragen können. Stattdessen empfehlen wir, den mitgelieferten Preset-Bereich am unteren Rand des Fensters zu verwenden: Ein einzelner Klick auf das PRESET-Fenster önet ein Menü mit mehreren Preset-bezogenen Optionen. Rufen Sie ein Werks- oder Benutzer-Preset aus den Bibliotheken auf, speichern Sie das aktuelle Preset oder erstellen Sie ein neues Benutzer-Preset mit der Option „Speichern unter“. Das Presets-Menü ist in einen Factory-Presets- und einen User-Presets- Bereich unterteilt. Die Factory-Presets sind in das Plug-In integriert und können nicht überschrieben werden. Wenn Sie also ein Factory-Preset ändern und die Änderungen beibehalten möchten, müssen Sie es als User-Preset speichern. Benutzervorgaben können nach Belieben bearbeitet und organisiert werden. Der Abschnitt Factory Presets enthält einen Unterabschnitt namens Signature Presets. Signature Presets sind maßgeschneiderte Presets, die von erstklassigen Künstlern und Toningenieuren entwickelt wurden. Die Bibliothek der Signatur- Presets wird ständig erweitert, und Sie können nach weiteren Signatur-Presets suchen, die möglicherweise heruntergeladen werden können, indem Sie auf das Menü Einstellungen zugreifen und „Signatur-Presets“ auswählen. Werks- und Signature-Presets haben einzigartige Symbole, die neben dem Preset-Namen erscheinen. Beim Aufrufen eines voreingestellten oder gespeicherten Presets erscheint der Name wie abgebildet im Klartext. Sobald Sie jedoch einen der Parameter in dieser Voreinstellung ändern, ändert sich der Text in Kursivschrift, um auf eine Abweichung hinzuweisen. Dies wird auch durch einen roten Punkt hinter der Preset-Nummer auf der Hardwareeinheit und im Plug-In-Fenster angezeigt. Sie können in das PRESET-Fenster klicken und dann die Option Save auswählen oder die Änderungen verwerfen, wenn Sie dieses Preset verlassen. Presets können auch von der Hardwareeinheit im PRESET/SPEC-Bereich abgerufen werden.. Durch Drücken der Preset-Pfeiltasten AUF oder AB wird der Fokus auf diesen Abschnitt verschoben, wodurch die grüne LED blinkt. Sie können nun die UP- und DOWN-Tasten drücken, um durch die Presets einen Slot nach dem anderen zu scrollen, oder die TASTATUR verwenden, um eine bestimmte Preset-Nummer einzugeben, gefolgt von der ENTER-Taste. Lieblingsvoreinstellung Wenn Sie Ihre eigenen Presets erstellen, können Sie über das Preset-Menü auf diese zugreifen, aber sie erscheinen nur in der Liste der 100 Presets in der Hardwareeinheit, wenn Sie sie als Favoriten festlegen. Dies geschieht durch Zuweisen einer Favoriten-Slot-Nummer zum Preset über das Favoriten- Menü. Klicken Sie auf den FAVORITE-Button und wählen Sie dann eine der ersten 8 Bänke von 10 aus (die Presets 80-100 sind Standard und können nicht überschrieben werden). Weisen Sie eine Ihrer benutzerdenierten Voreinstellungen einem Favoriten-Slot zu und speichern Sie die Voreinstellung.63 TC2290 User Manual Wenn einem Preset eine Favoriten-Slot-Nummer zugewiesen wird: -Das Preset ist Teil der 100 Presets, die auf der Hardwareeinheit abgerufen werden können -Die Favoritennummer wird beim Abrufen auf der Hardwareeinheit angezeigt -Die Favoritennummer wird gesperrt, sodass andere Voreinstellungen nicht derselben Favoritenplatznummer zugewiesen werden können. Dies wird im Favoritenmenü angezeigt, indem die betreende Nummer ausgegraut wird. -Die Favoritennummer wird in Klammern angezeigt, wenn Sie das Preset-Menü durchsuchenu Sie können die Favoritenzuweisung entfernen, indem Sie im Favoritenmenü die Funktion „Zuweisung entfernen“ auswählen und dann die Voreinstellung speichern. Nur Favoriten sortieren Die Option 'Nur Favoriten sortieren' im Voreinstellungsmenü ermöglicht es den AUF/AB-Pfeilen auf der Hardwareeinheit, nur durch die Favoritenliste zu blättern. Andernfalls geht das Scrollen durch alle Voreinstellungen. Aktuelle Voreinstellung als Standard machen Wenn Sie „Aktuelles Preset als Standard festlegen“ auswählen, wird dieses Preset jedes Mal angezeigt, wenn eine neue Instanz des Plug-Ins erstellt wird. Zeigen Sie den Ordner mit den Benutzervorgaben im Explorer an Um den Namen einer Vorgabe zu ändern, wählen Sie „Benutzervorgabenordner im Explorer anzeigen“ und ändern Sie den Dateinamen. Dadurch wird ein Finder (Mac) oder Explorer (PC) Fenster geönet, in dem die Benutzervorgaben gespeichert sind. Sie können Presets umbenennen sowie löschen, kopieren und einfügen. Auf diese Weise können Sie Voreinstellungen online mit anderen Benutzern teilen, indem Sie die neuen einfach in diesen Ordner einfügen.

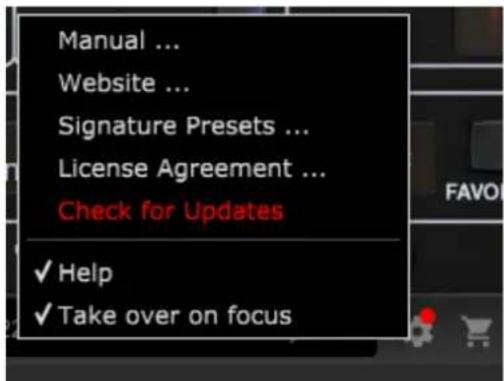

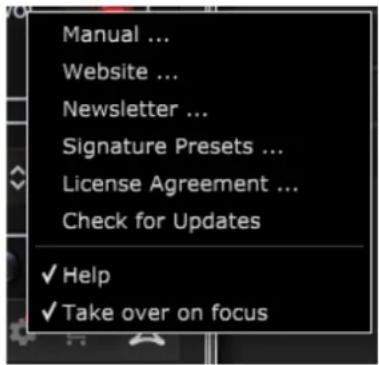

Möglicherweise werden neue Versionen der Software veröentlicht, um neue Funktionen hinzuzufügen und die Leistung zu verbessern. Updates können direkt aus dem Plug-In erkannt und nach dem Download von der Website installiert werden. Informationen zur Plug-In-Installation nden Sie in Kapitel 2. Die Firmware der Hardwareeinheit ist in jedem Plug-In-Update enthalten. Wenn die Option „Automatisch nach Updates suchen“ im Update-Menü aktiviert ist, erscheint der rote Punkt auf dem Einstellungssymbol, wenn ein neues Plug-In verfügbar ist. Klicken Sie auf das Zahnradsymbol und wählen Sie „Nach Updates suchen“, um einen Scan durchzuführen. .

8.1 Software-Updates der Hardwareeinheit

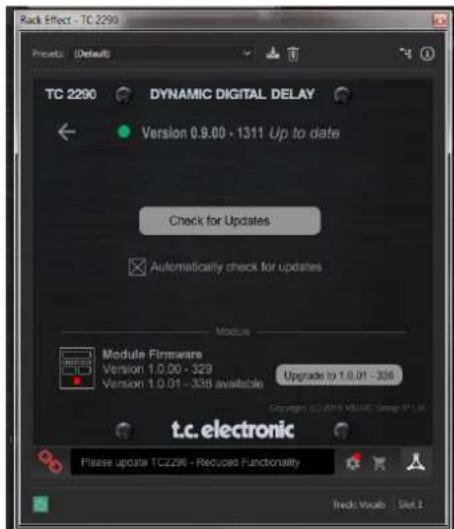

(optional) Nachdem Sie ein neues Plug-In installiert haben, erkennt das System nicht übereinstimmende Firmware und zeigt die Notwendigkeit einer Aktualisierung durch einen kleinen roten Punkt auf dem Zahnradsymbol an. Klicken Sie auf das Feld „Upgrade to xxxx“, um das Update zu starten. Der Fortschritt wird im Plug-In angezeigt und die Feedback-LED an der Hardwareeinheit blinkt.64 TC2290 User Manual
