Typ produktu	Akumulatorowy odkurzacz wielonarzędziowy (Multi-Tool)
Marka	Kärcher
Model	MT 36 Bp
Zastosowanie	Profesjonalne, na zewnątrz
Zasilanie	Akumulator litowo-jonowy 36 V (nie w zestawie)
Kompatybilny typ akumulatora	Kärcher Battery Power+ 36 V
Napięcie robocze	36 V
Prędkość maksymalna	10 000 ± 10 % obr./min
Wymiary (dł. x szer. x wys.)	951 x 197 x 188 mm
Waga (z akumulatorem)	2,6 kg
Zakres temperatury roboczej	0 °C do 40 °C
Zakres temperatury przechowywania	0 °C do 40 °C
Główne funkcje	Użycie z tyczką do przycinania lub nożycami do żywopłotu na tyczce i przedłużaczem
Bezpieczeństwo	Szybkie blokowanie, automatyczne zatrzymanie, wyłącznik bezpieczeństwa, ochrona przed przypadkowym uruchomieniem
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką po każdym użyciu
Części zamienne i akcesoria	Używać wyłącznie oryginalnych części zamiennych i akcesoriów Kärcher
Gwarancja	Zgodnie z lokalnymi warunkami, skontaktować się ze sprzedawcą z dowodem zakupu
Kraj produkcji	Nie określono w instrukcji

Często zadawane pytania - MT 36 Bp Kärcher

Jakiego akumulatora użyć z Kärcher MT 36 Bp?

Używaj wyłącznie akumulatora Kärcher Battery Power+ 36 V. Odpowiednia ładowarka jest również dostępna opcjonalnie.

Jak zamontować akcesorium na MT 36 Bp?

Poluzuj śrubę mocującą, wyjmij blokadę, włóż trzonek akcesorium, zablokuj upewniając się, że jest prawidłowo umieszczony w otworze, a następnie dokręć śrubę mocującą.

Jak uruchomić urządzenie?

Pociągnij przycisk blokady spustu do tyłu aż do oporu, a następnie naciśnij spust. Aby zatrzymać, zwolnij spust.

Jak regulować prędkość?

Użyj przełącznika prędkości znajdującego się na uchwycie, aby wybrać żądaną prędkość.

Co zrobić, jeśli urządzenie zatrzyma się podczas pracy?

Może to być spowodowane przegrzaniem akumulatora. Przerwij pracę i poczekaj, aż akumulator ostygnie do normalnego zakresu temperatur.

Jak konserwować Kärcher MT 36 Bp?

Czyść urządzenie po każdym użyciu miękką, suchą szmatką. Przed jakąkolwiek konserwacją wyjmij akumulator.

Jakie są główne instrukcje bezpieczeństwa?

Zawsze noś okulary ochronne i ochronniki słuchu. Trzymaj dzieci z dala. Nie używać pod wpływem narkotyków lub alkoholu. Używaj dołączonego paska do przenoszenia.

Jak przechowywać urządzenie?

Wyjmij akumulator, wyczyść urządzenie, a następnie przechowuj w suchym, dobrze wentylowanym i zabezpieczonym przed mrozem miejscu, poza zasięgiem dzieci. Trzymaj z dala od substancji żrących.

Gdzie znaleźć części zamienne?

Oryginalne części zamienne i akcesoria są dostępne na stronie www.kaercher.com lub u autoryzowanego sprzedawcy.

Jaka jest waga urządzenia z akumulatorem?

Waga wynosi około 2,6 kg z zamontowanym akumulatorem.

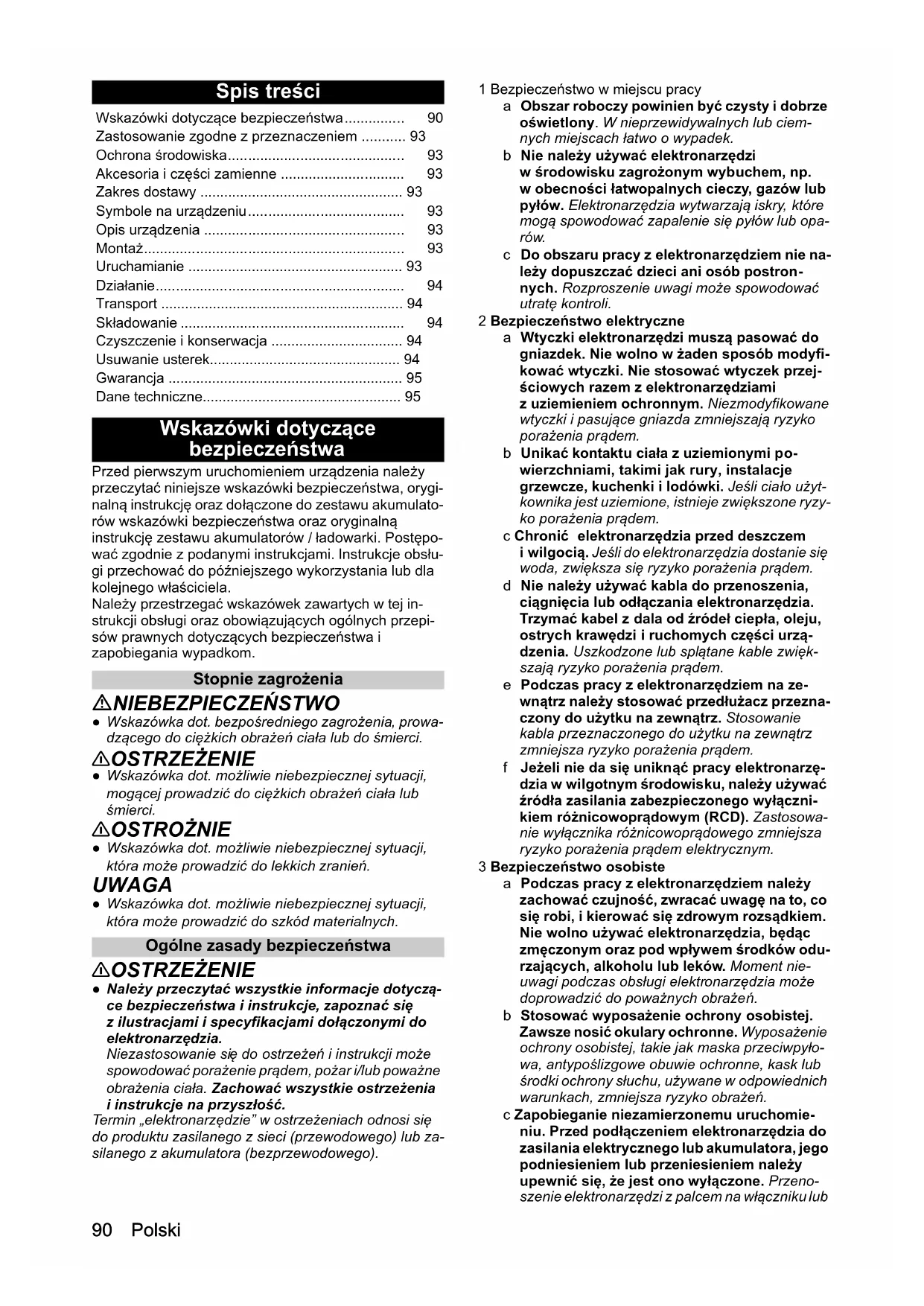

INSTRUKCJA OBSŁUGI MT 36 Bp Kärcher

Wskazówki dotyczące bezpieczeństwa.... 90

Zastosowanie zgodne z przeznaczeniem ...... 93

Ochrona środowiska.... 93

Akcesoria i części zamienne 93

Zakres dostawy 93

Symbole na urządzeniu.... 93

Opis urządzenia 93

Montaż.... 93

Uruchamianie 93

Działanie.... 94

Transport 94

Składowanie 94

Czyszczenie i konserwacja 94

Usuwanie usterek.... 94

Gwarancja 95

Dane techniczne....95

Wskazówki dotyczące bezpieczeństwa

Przed pierwszym uruchomieniem urządzenia należy przeczytać niniejsze wskazówki bezpieczeństwa, oryginalną instrukcję oraz dołączone do zestawu akumulatorów wskazówki bezpieczeństwa oraz oryginalną instrukcję zestawu akumulatorów / ładowarki. Postępować zgodnie z podanymi instrukcjami. Instrukcje obsługi przechować do późniejszego wykorzystania lub dla kolejnego właściciela.

Należy przestrzegać wskazówek zawartych w tej instrukcji obsługi oraz obowiązujących ogólnych przepisów prawnych dotyczących bezpieczeństwa i zapobiegania wypadkom.

Stopnie zagrożenia

⚠NIEBEZPIECZEŃSTWO

- Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci.

⚠OSTRZEŻENIE

- Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

⚠OSTROŻNIE

- Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

- Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Ogólne zasady bezpieczeństwa

⚠OSTRZEŻENIE

- Należy przeczytać wszystkie informacje dotyczące bezpieczeństwa i instrukcje, zapoznać się z ilustracjami i specyfikacjami dołączonymi do elektronarzędzia.

Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/łub poważne obrażenia ciała. Zachować wszystkie ostrzeżenia i instrukcje na przyszłość.

Termin „elektronarzędzie” w ostrzeżeniach odnosi się do produktu zasilanego z sieci (przewodowego) lub zasilanego z akumulatora (bezprzewodowego).

1 Bezpieczeństwo w miejscu pracy

a Obszar roboczy powinien być czysty i dobrze oświetlony. W nieprzewidywalnych lub ciemnych miejscach łatwo o wypadek.
b Nie należy używać elektronarzędzi w środowisku zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie się pyłów lub oparów.
c Do obszaru pracy z elektronarzędziem nie należy dopuszczać dzieci ani osób postronnych. Rozproszenie uwagi może spowodować utratę kontroli.

2 Bezpieczeństwo elektryczne

a Wtyczki elektronarzędzi muszą pasować do gniazdek. Nie wolno w żaden sposób modyfikować wtyczki. Nie stosować wtyczek przejściowych razem z elektronarzędziami z uziemieniem ochronnym. Niezmodyfikowane wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b Unikać kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, instalacje grzewcze, kuchenki i lodówki. Jeśli ciało użytkownika jest uziemione, istnieje zwiększone ryzyko porażenia prądem.
c Chronić elektronarzędzia przed deszczem i wilgocią. Jeśli do elektronarzędzia dostanie się woda, zwiększa się ryzyko porażenia prądem.
d Nie należy używać kabla do przenoszenia, ciągnięcia lub odłączania elektronarzędzia. Trzymać kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.
e Podczas pracy z elektronarzędziem na ze- wnątrz należy stosować przedłużacz przeznac- zony do użytku na zewnątrz. Stosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.
f Jeżeli nie da się uniknąć pracy elektronarzędzia w wilgotnym środowisku, należy używać źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym (RCD). Zastosowanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3 Bezpieczeństwo osobiste

a Podczas pracy z elektronarzędziem należy zachować czujność, zwracać uwagę na to, co się robi, i kierować się zdrowym rozsądkiem. Nie wolno używać elektronarzędzia, będąc zmęczonym oraz pod wpływem środków odurzających, alkoholu lub leków. Moment nieuwagi podczas obsługi elektronarzędzia może doprowadzić do poważnych obrażeń.
b Stosować wyposażenie ochrony osobistej. Zawsze nosić okulary ochronne. Wyposażenie ochrony osobistej, takie jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub środki ochrony słuchu, używane w odpowiednich warunkach, zmniejsza ryzyko obrażeń.
c Zapobieganie niezamierzonemu uruchomieniu. Przed podłączeniem elektronarzędzia do zasilania elektrycznego lub akumulatora, jego podniesieniem lub przeniesieniem należy upewnić się, że jest ono wyłączone. Przenoszenie elektronarzędzi z palcem na włączniku lub

włączanie elektronarzędzi z włączonym włącznikiem może łatwo spowodować wypadek.

d Przed włączeniem elektronarzędzia należy usunąć wszelkie klucze nastawcze lub klucze płaskie. Pozostawienie klucza płaskiego lub innego klucza na obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e Unikać nieprawidłowej postawy ciała. Należy stać stabilnie, aby móc w każdej chwili zachować równowagę. Pozwala to na lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy, ubranie i rękawice trzymać z dala od ruchomych części. Luftna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez obracające się części.

g W przypadku montażu urządzeń do odsysania i odprowadzania pyłu należy upewnić się, że są one prawidłowo podłączone i używane. Stosowanie urządzenia do odsysania pyłu może ograniczyć zagrożenia związane z występowaniem pyłu.

h Nie pozwól, aby przyzwyczajenie wynikające z częstego używania narzędzi sprawiło, że staniesz się nieostrożny i zignorujesz zasady bezpieczeństwa pracy z narzędziami. Nie- ostrożne działanie może w ułamku sekundy do- prowadzić do poważnych obrażeń.

4 Użytkowanie i konserwacja elektronarzędzi

a Nie przeciązać elektronarzędzia. Używać elektronarzędzia przeznaczonego do danego zastosowania. Odpowiednio dobranym elektronarzędziem lepiej i pewniej pracuje się w zalecanym zakresie mocy.

b Nie używać elektronarzędzia, jeśli wyłącznik nie włącza się i nie wyłącza. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione.

c Przed przystąpieniem do regulacji, wymiany akcesoriów lub przechowywania narzędzia elektrycznego należy odłączyć je od źródła zasilania i/lub wyjąć z niego akumulator, jeżeli jest wyjmowany. Te prewencyjne środki bezpieczeństwa zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

d Nieużywane elektronarzędzia przechowywać poza zasięgiem dzieci i nie pozwalać, aby były one obsługiwane przez osoby, które nie są zaznajomione z danym elektronarzędziem lub niniejszymi instrukcjami. Elektronarzędzia są niebezpieczne w rękach niedoświadczonych użytkowników.

e Elektronarzędzia i akcesoria należy konserwować. Należy sprawdzić, czy nie ma nieprawidłowo ustawionych lub zakleszczonych części ruchomych, uszkodzonych elementów lub innych okoliczności, które mogłyby negatywnie wpłynąć na działanie elektronarzędzia. Jeżeli elektronarzędzie jest uszkodzone, należy je naprawić przed użyciem. Wiele wypadków jest powodowanych przez żle konserwowane elektronarzędzia.

f Należy zadbać o to, aby narzędzia tnące były ostre i czyste. Gdy narzędzia tnące z ostrymi krawędziami są starannie zakonserwowane, rza-dziej się zakleszczają i łatwiej je kontrolować.

g Stosować elektronarzędzia, akcesoria, dołączane elementy narzędzi itp. zgodnie z niniejszą instrukcją. Należy przy tym uwzględnić warunki robocze i wykonywane czynności. Używanie elektronarzędzia do innych celów niż te, do których jest przeznaczone, może doprowadzić do niebezpiecznej sytuacji.

h Uchwyty i powierzchnie chwytania powinny być suche, czyste oraz wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytające nie zapewniają bezpieczeństwa obsługi i kontroli urządzenia w niespodziewanych sytuacjach.

5 U żytkowanie i konserwacja narzędzi akumulatorowych

a Urządzenie należy ładować wyłącznie za pomocą ładowarki określonej przez producenta. Ładowarka odpowiednia dla jednego typu akumulatora może stanowić zagrożenie pożarowe, gdy jest używana z akumulatorem innego typu.

b Należy używać wyłącznie elektronarzędzi wyposażonych w specjalnie zaprojektowane zestawy akumulatorów. W przypadku użycia innych zestawów akumulatorów istnieje ryzyko obrażeń ciała i pożaru.

c Gdy akumulator nie jest używany, należy trzymać go z dala od innych metalowych przedmiotów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe metalowe przedmioty, które mogą utworzyć z nim złącze. Zwarcie styków akumulatora może spowodować oparzenia lub pożar.

d Nieprawidłowe użytkowanie może spowodować wyciek elektrolitu z akumulatora. Należy unikać kontaktu z nim. W razie przypadkowego kontaktu opłukać dane miejsce wodą. Jeśli ciecz dostanie się do oczu, należy udać się do lekarza. Wyciekający z akumulatora elektrolit może powodować podrażnienia lub oparzenia chemiczne.

e Nie należy używać uszkodzonych lub zmodyfikowanych zestawów akumulatorów ani narzędzi. Uszkodzone lub zmodyfikowane akumulatory mogą wykazywać nieprzewidywalne działanie, które może doprowadzić do pożaru, wybuchu lub obrażeń ciała.

f Nie należy narażać akumulatora ani narzędzia na działanie ognia lub nadmiernej temperatury. Ryzyko ekspłozji w przypadku narażenia akumulatora na działanie ognia lub temperatury powyżej 130°C.

g Należy przestrzegać wszystkich instrukcji ładowania. Nie ładować akumulatora ani narzędzia poza zakresem temperatur podanym w instrukcji. Niewłaściwe ładowanie lub ładowanie w temperaturach spoza podanego zakresu może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6 Serwis

a Naprawę elektronarzędzia należy zlecić wykwalifikowanemu pracownikowi serwisu, który zastosuje tylko identyczne części zamienne. Zapewni to bezpieczeństwo urządzenia.

b Nigdy nie konserwować uszkodzonych akumulatorów. Konserwacja zestawów akumulatorów może być przeprowadzana wyłącznie przez producenta lub autoryzowany serwis.

Dodatkowe ogólne instrukcje bezpieczeństwa

⚠ NIEBEZPIECZEŃSTWO • Poważne obrażenia ciała w wyniku braku koncentracji przy pracy. Nie wolno używać urządzenia pod wpływem środków odurzających, alkoholu lub leków lub będąc zmęczonym.

⚠ OSTRZEŻENIE • Należy zapoznać się ze wszystkimi zasadami bezpieczeństwa i instrukcjami. Nieprzestrzeganie zasad bezpieczeństwa i instrukcji może spowodować porażenie prądem elektrycznym lub inne ciężkie obrażenia. Wszystkie instrukcje i zasady bezpieczeństwa przechowywać w taki sposób, aby może było z nich korzystać w przyszłości. • Niniejsze urządzenie nie jest przewidziane do użytkowania przez dzieci lub osoby o ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych albo takie, które nie zapoznały się z niniejszymi instrukcjami. Lokalne przepisy mogą ograniczyć dopuszczalny wiek użytkownika. • Upewnić się, że wszystkie urządzenia ochronne i uchwyty są prawidłowo i bezpiecznie zamocowane i są w dobrym stanie. • Przed rozpoczęciem pracy upewnić się, że wszystkie elementy obsługowe i urządzenia zabezpieczające urządzenie działają prawidłowo. • Nigdy nie uruchamiać urządzenia, jeśli włącznik/wyłącznik na uchwycie nie włącza się lub nie wyłącza prawidłowo. • Przed każdym użyciem sprawdzić obudowę pod kątem uszkodzeń. • W trakcie użytkowania urządzenia dzieci i osoby postronne trzymać z dala od obszaru roboczego. • Upewnić się, że otwory wentylacyjne są wolne od osadów. • Obsługiwac urządzenie tylko na twardej, poziomej powierzchni i w zalecanej pozycji. • Podczas korzystania z urządzenia należy korzystać z dołączonego pasa do noszenia. Pas do noszenia jest wyposażony w szybkozłącze. Pas do noszenia pomaga kontrolować urządzenie podczas opuszczania po cięciu i utrzymywać jego ciężar podczas cięcia. • Plecakowa dmucha-wa do liści jest wyposażona w uprząd do noszenia. Ostrożnie dopasować uprząd, aby równomiernie roz-dzielić ciężar urządzenia. Przed użyciem urządzenia zapoznać się z uprzężą i zapięciem zatrzaskowym. W razie zagrożenia prawidłowe użytkowanie może uchronić przed poważnymi obrażeniami. Nie należy zakładać uprzęży pod ubranie ani w żaden inny sposób nie utrudniać dostępu do zapięcia zatrzaskowego.

⚠ OSTROŻNIE • Zapoznać się z elementami sterowania i prawidłowym użytkowaniem sprzętu.

UWAGA • Operator urządzenia ponosi odpowiedzialność za wypadki z udziałem innych osób i szkody na ich mieniu. • Urządzenie należy eksploatować tylko w temperaturze od 0°C do 40°C. • Urządzenie należy przechowywać w miejscu o temperaturze od 0°C do 40°C.

Dodatkowe zasady bezpieczeństwa dotyczące akumulatorów

Aby zmniejszyć ryzyko pożaru, obrażeń ciała i uszkodzeń produktu w wyniku zwarcia, nie należy zanurzać urządzenia, akumulatora ani ładowarki w cieczy ani dopuszczać do przedostania się cieczy do ich wnętrza. Ciecze powodujące korozję lub przewodzące prąd elektryczny, takie jak woda morska, niektóre chemikalia przemysłowe, wybielacze lub produkty zawierające wybielacze itp., mogą spowodować zwarcie.

• Akumulator należy ładować w miejscu, w którym temperatura otoczenia wynosi od 10°C do 38°C.
• Akumulator należy przechowywać w miejscu, w którym temperatura otoczenia wynosi od 0°C do 40°C.
• Akumulatora należy używać w miejscu, w którym temperatura otoczenia wynosi od 0°C do 40°C.

Bezpieczny transport i składowanie

⚠ OSTRZEŻENIE • Przed składowanie lub transportem wyłączyć urządzenie, zaczekać, aż się wychłodzi i wyjąć zestaw akumulatorowy.
⚠ OSTROŻNIE • Niebezpieczeństwo odniesienia obrażeń i uszkodzenia urządzenia. Zabezpieczyć urządzenie na czas transportu przed przemieszczeniem i upadkiem.

UWAGA • Przed transportem lub składowaniem usunąć wszelkie ciała obce z urządzenia. • Przechowywać urządzenie w suchym i dobrze wentylowanym miejscu, do którego dzieci nie mają dostępu. Przechowywać urządzenie z dala od substancji powodujących korozję, takich jak chemikalia ogrodowe. • Nie przechowywać urządzenia na zewnątrz.

Bezpieczna konserwacja i pielęgnacja

⚠ OSTRZEŻENIE • Wyłączyć silnik, upewnić się, że wszystkie ruchome części są całkowicie zatrzymane i wyjąć akumulator przed sprawdzeniem, czyszczeniem lub serwisowaniem sprzętu. • Prace serwisowe i konserwacyjne przy tym urządzeniu wymagają szczególnej uwagi i wiedzy i mogą być wykonywa- ne wyłącznie przez odpowiednio wykwalifikowany personel. Przekazać urządzenie do autoryzowanego centrum serwisowego w celu konserwacji. • Upewnić się, że urządzenie jest w bezpiecznym stanie, sprawdzając w regularnych odstępach czasu, czy sworznie, nakrętki i śruby są mocno dokręcone.

⚠ OSTROŻNIE • Stosować wyłącznie części zamienne, akcesoria i nasadki dopuszczone przez producenta. Oryginalne części zamienne i oryginalne akcesoria gwarantują niezawodną i bezawaryjną pracę urządzenia.

UWAGA • Po każdym użyciu czyścić produkt miękką, suchą ściereczką.

Ryzyko resztkowe

⚠OSTRZEŻENIE

• Nawet jeśli urządzenie jest używane zgodnie z zaleceniami, pewne ryzyko resztkowe pozostaje. Podczas użytkowania sprzętu mogą wystąpić następujące zagrożenia:
• Wibracje mogą powodować obrażenia ciała. Do każdego zadania należy używać odpowiednich narzędzi, dołączonych uchwytów oraz ograniczać czas pracy i ekspozycję.
• Hałas może spowodować uszkodzenie słuchu. No- sic ochronę słuchu i ograniczyć narażenie.
• Urazy spowodowane przez przedmioty wyrzucane z dużą siłą. Zawsze nosić okulary ochronne.

Zmniejszenie ryzyka

⚠OSTROŻNIE

- Dłuższe używanie urządzenia może prowadzić do zaburzeń ukrwienia w dłoniach na skutek wibracji. Nie jest możliwe ogólne ustalenie czasu użytkowania, ponieważ zależy on od szeregu czynników:

• Indywidualna skłonność do złego ukrwienia (często zimne palce, mrowienie w palcach)
• Niska temperatura otoczenia. Dla ochrony dłoni należy nosić ciepłe rękawice.
• Mocne ściskanie pogarsza ukrwienie.
• Ciągła praca działa gorzej niż praca z przerwami. Jeżeli przy regularnym, długotrwałym używaniu urządzenia wielokrotnie powtarzają się określone objawy, np. mrowienie w palcach, zimne palce, należy zasięgnąć porady lekarza.

Zastosowanie zgodne z przeznaczeniem

• Narzędzie wielofunkcyjne jest przeznaczone do za- stosowań komercyjnych.
• Narzędzie wielofunkcyjne jest przeznaczone do użytku z podkrzesywarką lub nożycami do żywopłołów i przedłużkami.
• Urządzenie jest przeznaczone wyłącznie do użytku zewnętrznego.
• Ze względów bezpieczeństwa urządzenie należy zawsze trzymać mocno oburącz.

Każde inne zastosowanie jest niedopuszczalne. Za zagrożenia powstałe w wyniku niedopuszczalnego zastosowania odpowiada użytkownik.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utyli-zacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawi-

dłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.com/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwrócić się do dystrybutora.

Symbole na urządzeniu

Ogólny znak ostrzegawczy

Przed uruchomieniem należy dokładnie przeczytać instrukcję obsługi i wszystkie zasady bezpieczeństwa.

Ciągnięcie: Szybkozłącze

Opis urządzenia

W niniejszej instrukcji obsługi opisany jest maksymalny zakres wyposażenia. W zależności od modelu występują różnice w zakresie dostawy (patrz opakowanie).

Rysunek – patrz strona z grafikami Rysunek A

① Śruba zaciskowa
2 Blokada
③ Trzonek
④ Przedni uchwyt
⑤ Przycisk odblokowujący wyłącznik urządzenia
⑥ Przełącznik prędkości
⑦ Wyłącznik urządzenia
⑧ Tylny uchwyt
⑨ Przycisk odblokowujący zestaw akumulatorowy
⑩ Uchwyt paska do noszenia
⑪Tabliczka znamionowa
⑫*Zestaw akumulatorów Battery Power+ 36V
⑬ *Ładowarka do szybkiego ładowania Battery Power+ 36V
14 Pasek do noszenia

* opcjonalnie

Zestaw akumulatorów

Urządzenie można pracować z wykorzystaniem zestawu akumulatorów 36 V Kärcher Battery Power+.

Montaż

Montaż przedniego uchwytu

1. Przykręcić przedni uchwyt do trzonka w żądanym położeniu.

Rysunek B

Uruchamianie

Montaż akcesoriów

UWAGA

Zanieczyszczenie w miejscach połączeń

Uszkodzenie urządzenia w przypadku przedostania się zanieczyszczeń między miejsca łączeń podczas montażu.

Sprawdzić miejsca łączeń pod kątem zanieczyszczenia, w razie potrzeby wyczyścić przed montażem.

Zdemontowane części łączące odkładać tylko na czyste powierzchnie.

1. Zakładanie akcesoriów

Rysunek C

a Poluzować śrubę zaciskową.

b Wyciągnąć blokadę.

c Włożyć trzonek elementu wyposażenia.

1. Zatrzasnąć blokadę. Zwrócić uwagę, czy blokada jest bezpiecznie umieszczona w otworze we włóżonym trzonku.

2. Dokręcić śrubę zaciskową.

Montaż zestawu akumulatorów

1. Wsunąć zestaw akumulatorów w mocowanie urządzenia aż do słyszałnego zablokowania.

Rysunek D

Zawiesić pas nośny.

Pasek pomaga obniżyć urządzenie w kontrolowany sposób po cięciu i przejąć masę urządzenia podczas użytkowania.

1. Haki pasa nośnego zaczepić w zaczepie na trzonku. Rysunek E

2. Przewiesić pas przez ramię. Upewnić się, że pasek do noszenia można szybko zwolnić w razie niebezpieczeństwa.

Działanie

Włączanie urządzenia

1. Pociągnąć przycisk blokady spustu do tyłu aż do końca.

Rysunek F

1. Nacisnąć spust.

Urządzenie uruchamia się.

1. Zwolnić spust.

Urządzenie zatrzymuje się.

Ustawianie prędkości

1. Wybrać żądaną prędkość za pomocą przełącznika prędkości.

Rysunek G

Wyjmowanie zestawu akumulatorów

Wskazówka

W przypadku dłuższych przerw w pracy należy wyjąć zestaw akumulatorów z urządzenia i zabezpieczyć go przed użytkowaniem przez osoby niepowołane.

1. Pociągnąć przycisk odblokowania zestawu akumulatorów w kierunku zestawu.

Rysunek H

1. Nacisnąć przycisk odblokowania zestawu akumulatorów, aby odblokować zestaw.

2. Wyjąć zestaw akumulatorów z urządzenia.

Zakończenie pracy

1. Wyjąć zestaw akumulatorów z urządzenia (patrz rozdział Wyjmowanie zestawu akumulatorów).

2. Oczyscić urządzenie (patrz rozdział Czyszczenie urządzenia).

Demontaż akcesoriów

1. Poluzować śrubę zaciskową.

2. Wyciągnąć blokadę.

3. Zdemontować trzonek akcesorium.

Transport

⚠OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu zwrócić uwagę na masę urządzenia.

1. Wyjąć zestaw akumulatorów (patrz rozdział Wyjmowanie zestawu akumulatorów).

2. Na czas transportu w pojazdach należy zabezpieczyć urządzenie przed ślizganiem się i przechyleniem.

Składowanie

Przed każdym składowaniem wyczyścić urządzenie (patrz rozdział Czyszczenie urządzenia).

⚠ OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia!

Na pochyłych powierzchniach urządzenie może się przewrócić.

Podczas przechowywania uwzględnić masę urządzenia.

1. Wyjąć zestaw akumulatorów (patrz rozdział Wyjmo- wanie zestawu akumulatorów).

2. W razie potrzeby zdemontować akcesoria (patrz rozdział Demontaż akcesoriów).

3. Przechowywać urządzenie w suchym, dobrze wentylowanym miejscu. Trzymać z dala od substancji powodujących korozję, takich jak substancje chemiczne stosowane w ogrodach i sole odladzające. Nie składować urządzenia na zewnątrz.

Czyszczenie i konserwacja

⚠OSTRZEŻENIE

Niekontrolowane uruchomienie z zainstalowanymi akcesoriami

Rany cięte

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć z niego zestaw akumulatorów.

- Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy wyjąć zestaw akumulatorów.

Czyszczenie urządzenia

1. Wyczyścić urządzenie miękką, suchą ściereczką. Rysunek I

Usuwanie usterek

Usterki mają często proste przyczyny, które można usunąć samodzielnie, korzystając z poniższego przeglądu. W razie wątpliwości lub wystąpienia usterek innych niż wymienione należy skontaktować się z autoryzowanym serwisem.

W wyniku starzenia zmniejsza się pojemność zestawu akumulatorów, mimo odpowiedniej konserwacji, dlatego nawet po całkowitym naładowaniu nie można osiągnąć maksymalnego poziomu naładowania. Nie oznacza to usterki.

Błąd	Przyczyna	Sposób usunięcia
Urządzenie nie włącza się.	Zestaw akumulatorowy nie jest prawidłowo założony.	● Wsunąć zestaw akumulatorowy do uchwy-tu aż do zablokowania.
	Zestaw akumulatorowy jest rozładowany.	● Naładować zestaw akumulatorowy.
	Zestaw akumulatorowy jest uszkodzony.	● Wymienić zestaw akumulatorowy.
Urządzenie zatrzymuje się w trakcie pracy.	Akumulator jest przegrzany.	Przerwać pracę i poczekać, aż temperatura akumulatora znajdzie się w normalnym zakresie.
Problemy z montażem części trzonka	Miejsca połączeń są zanieczyszczone.	Usunąć zanieczyszczenia z zakończeń trzonka.Urzządzenie należy odkładać tylko na czyste powierzchnie.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie)

Dane techniczne

Wydajność urządzenia
Napięcie robocze	V	36
Maksymalna prędkość	/min	10000 ± 10%
Wymiary i masa
Dł. x szer. x wys.	mm	951 x 197 x 188
Masa (z zestawem akumulatorów)	kg	2,6

Zmiany techniczne zastrzeżone.

Cuprins
