INSTRUKCJA OBSŁUGI CompactLineLaser G360 Laserliner

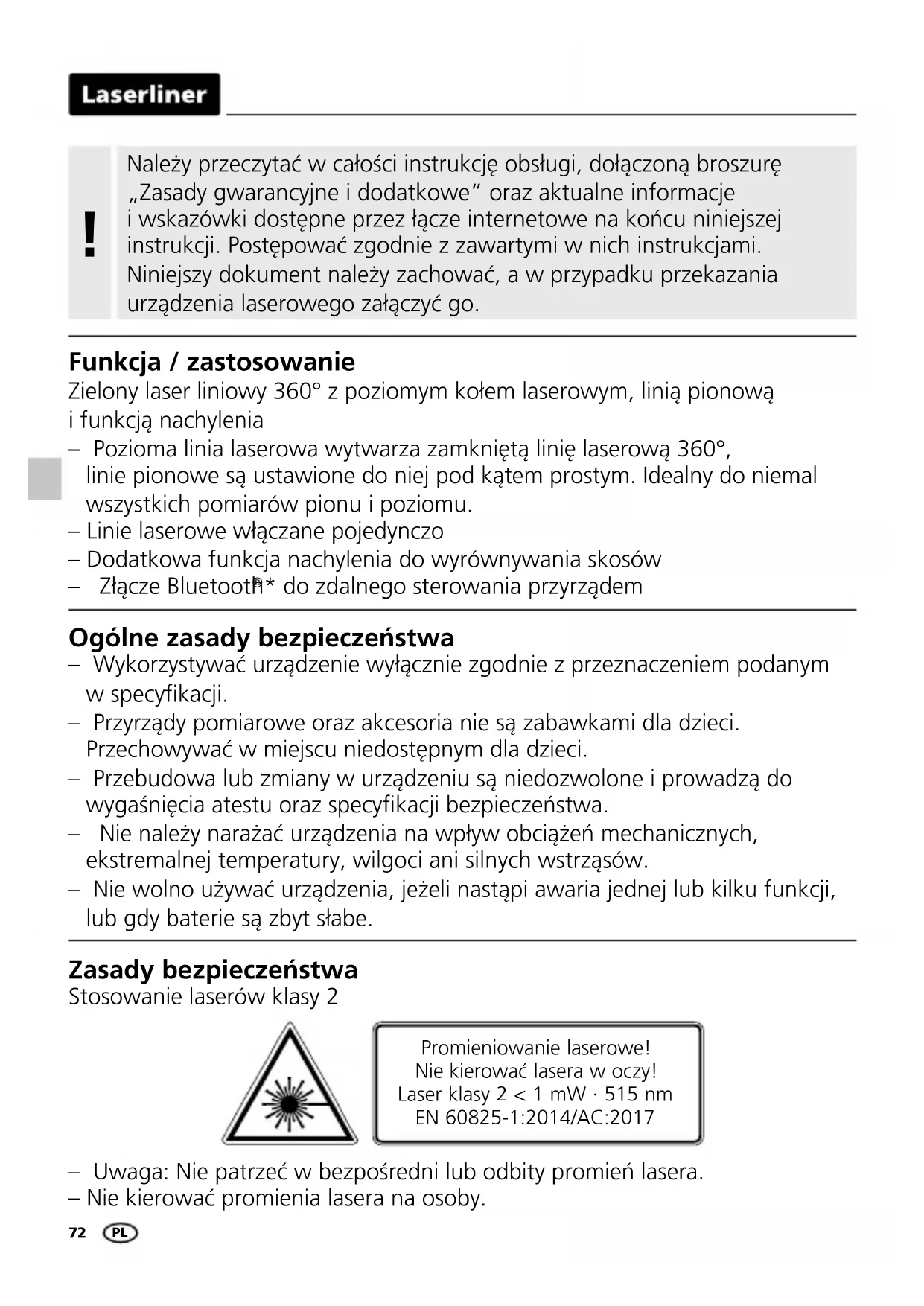

• con max. 300 lux72 Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne idodatkowe” oraz aktualne informacje iwskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Funkcja / zastosowanie Zielony laser liniowy 360° zpoziomym kołem laserowym, linią pionową ifunkcją nachylenia – Pozioma linia laserowa wytwarza zamkniętą linię laserową 360°, linie pionowe są ustawione do niej pod kątem prostym. Idealny do niemal wszystkich pomiarów pionu i poziomu. – Linie laserowe włączane pojedynczo – Dodatkowa funkcja nachylenia do wyrównywania skosów – Złącze Bluetooth

• do zdalnego sterowania przyrządem Ogólne zasady bezpieczeństwa – Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specykacji. – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać wmiejscu niedostępnym dla dzieci. – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specykacji bezpieczeństwa. – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów. – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji, lub gdy baterie są zbyt słabe. Promieniowanie laserowe! Nie kierować lasera w oczy! Laser klasy 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Zasady bezpieczeństwa Stosowanie laserów klasy 2 – Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera. – Nie kierować promienia lasera na osoby. PLCompactLine-Laser G360

Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym Zasady bezpieczeństwa Postępowanie z promieniowaniem radiowym RF – Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE, która pokrywa się z dyrektywą RED 2014/53/UE. – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpita- lach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne. – W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona. – Przyrząd pomiarowy wyposażony jest w interfejs radiowy. – Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej i promieniowania radiowego zgodnie z dyrektywą RED 2014/53/UE. – Niniejszym rma Umarex GmbH & Co. KG oświadcza, że urządzenie radiowe typu CompactLine-Laser G360 spełnia istotne wymagania i inne postanowienia europejskiej dyrektywy Radio Equipment 2014/53/ UE (RED). Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://laserliner.com/info?an=AIU – W przypadku traenia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia. – Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...). – Nie używać lasera na wysokości oczu (1,40…1,90 m). – Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane. – W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych. PL74 Do transportu należy zawsze wyłączać wszystkie lasery, zaryglować wahadło iprzesunąć włącznik suwakowy (3) wprawo.

Cechy szczególne produktu i funkcje Automatyczne ustawianie za pomocą magnetycznie tłumionego systemu wahadła. Urządzenie ustawiane jest w pozycji podstawowej, a następnie reguluje się samoczynnie. Blokada transportowa: Blokada wahadła chroni urządzenie podczas transportu. Technologia GRX-READY ułatwia korzystanie z niwelatorów liniowych w niesprzyjających warunkach. Urządzenia te emitują pulsującą wiązkę światła o wysokiej częstotliwości, rozpoznawaną przez odbiorniki lasera na dużych odległościach. Wskazówki dotyczące konserwacji ipielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie wczystym, suchym miejscu.

Po włączeniu funkcja Tilt nie jest aktywna. Wcelu zabezpieczenia ustawionego urządzenia przed zmianą położenia na skutek czynników zewnętrznych należy włączyć funkcję Tilt, naciskając przycisk Tilt. Funkcję Tilt sygnalizuje pulsowanie diody Tilt. Wrazie przesunięcia pozycji lasera na skutek czynników zewnętrznych włącza się sygnał, laser miga, adioda Tilt świeci. Aby umożliwić dalszą pracę, należy wcisnąć dwukrotnie przycisk przechylenia. Zapobiega to łatwo i skutecznie błędom pomiaru. Funkcja Tilt aktywuje kontrolę dopiero 20 sekund po kompletnej niwelacji lasera (faza regulacji). Pulsowanie diody Tilt wtakcie sekundowym podczas fazy regulacji, szybkie pulsowanie przy aktywnej funkcji Tilt. !CompactLine-Laser G360

Działanie czynników zewnętrznych Faza ustawiania Automatic Level Aktywacja funkcji Tilt: Nacisnąć przycisk Tilt, dioda Tilt pulsuje w takcie sekundowym. Laser pulsuje, LED Tilt świeci, włącza się sygnał. Zasada działania funkcji Tilt Technologia zielonego lasera Moduły laserowe w wersji DLD gwarantują wysoką jakość linii oraz czysty, klarowny idzięki temu dobrze widoczny obraz linii. W przeciwieństwie do poprzednich wersji cechują się one większą stabilnością termiczną i wyższą sprawnością energetyczną. Ludzkie oko ma poza tym wyższą wrażliwość w zakresie fal zielonego lasera, niż na przykład w przypadku lasera czerwonego. Dzięki temu zielona dioda laserowa wydaje się być dużo bardziej jasna w porównaniu do czerwonej. Zielone lasery - szczególnie w wersji DLD - mają więc przewagę w zakresie widoczności linii laserowej w niekorzystnych warunkach. Ok. 6 razy jaśniejszy niż typowy czerwony laser o długości 630–660 nm Liczba i rozmieszczenie laserów H = pozioma linia laserowa V = pionowa linia laserowa S = funkcja nachylenia

Funkcja Tilt aktywna po 20 sek., szybkie pulsowanie diody Tilt.76

Zakładanie baterii Otworzyć komorę baterii i włożyć baterie (4 x typ AA) zgodnie z symbo- lami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Dioda niwelacji Czerwona: Niwelacja wyłączona Zielona: Niwelacja włączona Selektor linii laserowych; Tryb odbiornika ręcznego wł./ wył. Dioda trybu odbiornika ręcznego / Dioda funkcji tilt Funkcja tilt Okienko promieni lasera Komora baterii (od dołu) Włącznik suwakowy a WŁ. b WYŁ. / Zabezpieczenie transportowe / Tryb pochylenia Gwint statywu 1/4” (od dołu) Status baterii

Niwelowanie poziome ipionowe Zwolnić zabezpieczenie transportowe, przesunąć włącznik suwakowy (3) wlewo. Pojawia się krzyż laserowy. Przyciskiem wyboru można oddzielnie włączać i wyłączać linie laserowe. Do niwelacji poziomej ipionowej zabezpieczenie transportowe musi być zwolnione. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 3°, linie laserowe migają, a dioda LED świeci na czerwono. Ustawić urządzenie tak, aby znalazło się w zakresie niwelacji. Dioda LED ponownie świeci na zielono, a linie laserowe świecą stale.

Tryb nachylenia Nie zwalniać zabezpieczenia transportowego, przesunąć włącznik suwakowy (3) w prawo. Przyciskiem (7) wybrać lasery. Można teraz ustawić ukośne płaszczyzny lub nachylenia. W tym trybie linie laserowe nie ustawiają się automatycznie. Dioda LED (6) świeci na czerwono.

Tryb odbiornika ręcznego Opcjonalnie: Praca z odbiornikiem lasera GRX Do niwelowania na dużą odległość lub w przypadku niewidocznych już linii laserowych należy użyć odbiornik lasera GRX (opcja). W celu pracy z odbiornikiem laserowym należy włączyć laser liniowy w tryb odbiornika ręcznego poprzez długie przyciśnięcie przycisku 7 (tryb odbiornika ręcznego wł./ wył.). Teraz linie laserowe pulsują z dużą częstotliwością, a linie laserowe stają się ciemniejsze. Dzięki temu pulsowaniu odbiornik lasera rozpoznaje linie laserowe. Należy przestrzegać instrukcji obsługi odbiornika lasera do laserów liniowych.

Z uwagi na specjalny układ optyczny generujący ciągłą linię laserową 360° dochodzić może do różnic w jasności w różnych obszarach linii, co jest uwarunkowane technicznie. Może to prowadzić do różnych zasięgów w trybie odbiornika ręcznego.

Kontrola Kalibracji - przygotowanie Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (krzyż laserowy włączony). Dla najlepszego skontrolowania używamy statywu.

1. Zaznaczamy punkt A1 na ścianie.

2. Obracamy niwelator o 180° i zaznaczamy punkt A2.

Pomędzy A1 i A2 mają Państwo teraz poziomą linię odniesienia. PLCompactLine-Laser G360

Sprawdzanie linii poziomej Instrument ustawić ok. 5 m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2,5 m w prawo i zaznaczyć punkt C. Sprawdzić, czy punkty B i C leżą w poziomie (tolerancja ± 2 mm). Pomiar powtórzyć przesuwając laser w lewo.

< 0,4 mm / m = OK Kontrola Kalibracji Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,4 mm na m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem UMAREX-LASERLINER.

3. Ustaw najbliżej jak to możliwe ściany

na wysokości punktu zaznaczonego A1.

4. Obróć niwelator o 180° i zaznacz punkt A3.

Różnica pomiędzy A2 i A3 jest tolerancją.

2,5 m< 2 mm = OK Sprawdzanie linii pionowej Instrument ustawić ok. 5 m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2,5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 2 mm. Należy regularnie sprawdzać kalibrację przed użyciem, po zakończeniu transportu ipo dłuższym przechowywaniu.

PL80 Transmisja danych Urządzenie dysponuje funkcją Bluetooth

*, która umożliwia transmisję danych drogą radiową do mobilnych urządzeń końcowych z interfejsem Bluetooth

(np. smartfon, tablet). Wymagania systemowe dla połączenia Bluetooth

• znaleźć można na stronie http://laserliner.com/info?an=ble Urządzenie połączyć się może za pomocą Bluetooth

• z urządzeniami końcowymi kompatybilnymi z Bluetooth 4.0. Zasięg ustalony jest na odległości maksymalnie 10 m od urządzenia końcowego i zależy w dużym stopniu od warunków otoczenia, jak np. grubości i materiału ścian, źródeł zakłóceń radiowych oraz właściwości nadawczych / odbiorczych urządzenia końcowego. Bluetooth

• jest zawsze aktywowany po włączeniu, ponieważ system radiowy został zaprojektowany na bardzo niskie zużycie energii. Mobilne urządzenie końcowe może połączyć się z włączonym przyrządem pomiarowym za pomocą aplikacji. Aplikacja Do korzystania z funkcji Bluetooth

• potrzebna jest aplikacja. Można ją pobrać w odpowiednich sklepach internetowych w zależności od urządzenia końcowego: Po włączeniu aplikacji i aktywacji funkcji Bluetooth

• można uzyskać połączenie pomiędzy mobilnym urządzeniem końcowym i przyrządem pomiarowym. Jeżeli aplikacja wykryje kilka aktywnych przyrządów pomiarowych, to należy wybrać odpowiedni przyrząd. Przy kolejnym starcie ten przyrząd pomiarowy może zostać automatycznie podłączony.

• Słowny znak towarowy Bluetooth® oraz logo to zarejestrowane znaki towarowe firmy Bluetooth SIG, Inc. Proszę zwracać uwagę na to, aby interfejs Bluetooth

• mobilnego urządzenia końcowego był włączony.

Funkcje dodatkowe przez aplikację Przez aplikację dostępne są dodatkowe funkcje. Jeśli sterowanie przyrządem zpoziomu aplikacji nie jest możliwe ze względów technicznych, przywrócić PLCompactLine-Laser G360

Kalibracja Przyrząd pomiarowy napięcia musi być regularnie kalibrowany itestowany wcelu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok. Dane techniczne (Zmiany zastrzeżone. 20W02) Automatyczne poziomowanie (zakres) ± 3° Dokładność ± 0,4 mm / m Niwelacja automatyczne Widoczność (typowo)* 30 m Obszar roboczy z odbiornikiem ręcznym 30 m (zależne od technicznie uwarunkowanych różnic jasności) Długość fali lasera 515 nm Klasa lasera 2 / < 1 mW (EN 60825-1:2014/AC:2017) Pobór mocy 4 x 1,5V LR6 (AA) Czas pracy baterie ok. 6 godzin Warunki pracy 0°C … 50°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym Warunki przechowywania -10°C … 70°C, wilgotność powietrza maks. 80% wilgotności względnej Dane eksploatacyjne modułu radiowego Interfejs Bluetooth LE 4.x; Pasmo częstotliwości: Pasmo ISM 2400– 2483,5 MHz, 40 kanałów; Moc nadawcza: maks. 10 mW; Szerokość pasma: 2 MHz; Szybkość transmisji: 1 Mbit/s; Modulacja: GFSK / FHSS Wymiary (szer. x wys. x gł.) 87 x 96 x 56 mm Masa 350 g (z baterie) Przepisy UE i usuwanie Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=AIU stan fabryczny przyrządu poprzez wyłączenie iwłączenie, aby móc korzystać zfunkcji standardowych wnieograniczonym zakresie.
