GEBRUIKSAANWIJZING CompactLineLaser G360 Laserliner

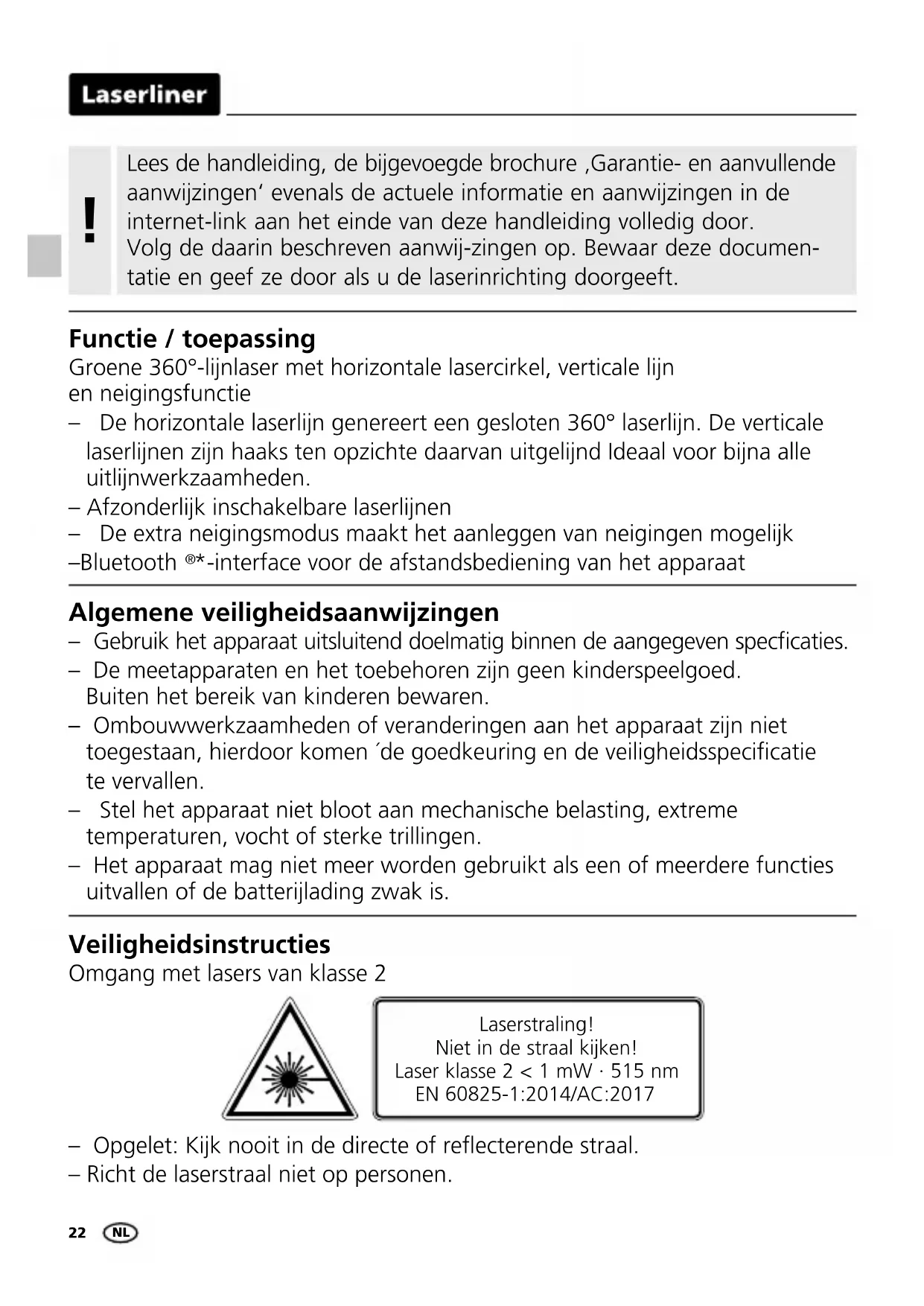

• at max. 300 lux22 Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documen- tatie en geef ze door als u de laserinrichting doorgeeft.

Functie / toepassing Groene 360°-lijnlaser met horizontale lasercirkel, verticale lijn en neigingsfunctie – De horizontale laserlijn genereert een gesloten 360° laserlijn. De verticale laserlijnen zijn haaks ten opzichte daarvan uitgelijnd Ideaal voor bijna alle uitlijnwerkzaamheden. – Afzonderlijk inschakelbare laserlijnen – De extra neigingsmodus maakt het aanleggen van neigingen mogelijk – Bluetooth

*-interface voor de afstandsbediening van het apparaat Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen ´de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is. Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Veiligheidsinstructies Omgang met lasers van klasse 2 – Opgelet: Kijk nooit in de directe of reecterende straal. – Richt de laserstraal niet op personen. NLCompactLine-Laser G360

Veiligheidsinstructies Omgang met elektromagnetische straling Veiligheidsinstructies Omgang met radiograsche straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED). – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. – Bij de toepassing in de buurt van hoge spanningen of hoge elektromagne- tische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed. – Het meettoestel is uitgerust met een radiograsche interface. – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiograsche straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED). – Bij dezen verklaart Umarex GmbH & Co. KG dat het radiograsche installatietype CompactLine-Laser G360 voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=AIU – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40 … 1,90 m). – Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt. – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden. NL24 Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, schuifschakelaar (3) naar rechts schuiven.

Bijzondere producteigenschappen en functies Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit. Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling. Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd. Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

De tiltfunctie is na het inschakelen niet actief. Om het ingerichte toestel te beschermen tegen positiewijzigingen door externe inwerking, moet de tiltfunctie worden ingeschakeld door het indrukken van de tilt-toets. De tiltfunctie wordt weergegeven door een knipperende tilt-LED. Als de positie van de laser door externe inwerking is verschoven, klinkt een signaal en brandt de tilt-led permanent. Om verder te kunnen werken, moet u de Tilt-twee keer indrukken. Foutieve metingen worden op deze wijze eenvoudig en veilig voorkomen. De tiltfunctie schakelt de bewaking pas 20 sec. na de volledige nivelle- ring van de laser scherp (inrichtfase). Tijdens de inrichtfase knippert de tilt-LED iedere seconde en als tilt actief is, knippert de LED snel. !CompactLine-Laser G360

Aan Externe inwerking Configuratiefase Automatic Level Activeren van de tiltfunctie: druk op de tilt-toets, de Tilt-LED knippert iedere seconde. De laser knippert, de tilt-LED brandt permanent en een signaal klinkt. Werking van de tiltfunctie Groene lasertechnologie Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van de lijn, een schoon, helder en daardoor goed zichtbaar lijnbeeld. In tegenstelling tot oudere generaties zijn deze temperatuur- stabieler en energie-efficiënter. Het menselijke oog beschikt bovendien over een grotere gevoeligheid in het golflengtebereik van de groene laser dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene laser- diode in vergelijking met de rode zeer veel lichter. Groene lasers – vooral in de DLD-uitvoering – bieden dus voordelen met betrekking tot de zichtbaarheid van de laserlijn onder ongunstige voorwaarden. Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm Aantal en richting van de laser H = horizontale laserlijn V = verticale laserlijn S = inclinaties (Slope-funktion)

Batterijen plaatsen Open het batterijvakje en plaats de batterijen (4 x type AA) overeen- komstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Led-nivellering rood: nivellering uit groen: nivellering aan Keuzetoets laserlijnen; Handontvangermodus aan / uit LED handontvangermodus / LED tilt-functie Tilt-functie Laseruitlaat Batterijvakje (onderzijde) Schuifschakelaar a AAN b UIT / Transportbeveiliging / Neigingsmodus 1/4”-schroefdraad (onderzijde) Batterijstatus

Horizontaal en verticaal nivelleren Deactiveer de transportbeveiliging en zet de schuifschakelaar (3) naar links. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld. Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3° bevindt, knipperen de laserlijnen en brandt de led rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De led schakelt weer over naar groen en de laserlijnen branden constant.

Neigingsmodus Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (3) naar rechts. Selecteer de laser met de keuzetoets (7). Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd. De led (6) brandt constant rood.

Handontvangermodus Optioneel: Werken met de laserontvanger GRX Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door lang op de toets 7 te drukken. Nu pulse- ren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laseront- vanger kan de laserlijnen dankzij het pulseren registreren. Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

Op grond van de speciale optiek voor de generering van een ononderbroken 360° laserlijn kunnen om technische redenen helde- rheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.

Kalibratiecontrole voorbereiden U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

Tussen A1 en A2 hebt u nu een horizontale referentie. NLCompactLine-Laser G360

Controleren van de horizontale lijn Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

< 0,4 mm / m = OK Kalibratie controleren Wanneer het verschil tussen punt A2 en A3 groter is dan de aange- geven tolerantie, nl. 0,4 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

3. Plaats het toestel zo dicht mogelijk tegen

de wand ter hoogte van punt A1.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

2,5 m< 2 mm = OK Controleren van de verticale lijn Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2 mm. In dat geval blijft u binnen de gestelde tolerantie. Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

NL30 Gegevensoverdracht Het toestel beschikt over een Bluetooth

*-functie die de gegevensoverdracht naar mobiele eindtoestellen met een Bluetooth

*-interface (bijv. smartphone, tablet) mogelijk maakt door middel van radiograsche techniek. Voor de systeemvereisten van een Bluetooth

*-verbinding verwijzen wij naar http://laserliner.com/info?an=ble Het toestel kan een Bluetooth

*-verbinding opbouwen met toestellen die compatibel zijn met Bluetooth 4.0. De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiograsche storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel. Bluetooth

• is na het inschakelen altijd geactiveerd omdat dit maar een heel gering stroomverbruik heeft. Via een app kan een mobiel eindtoestel een verbinding maken met het ingeschakelde meettoestel. Applicatie (app) Voor het gebruik van de Bluetooth

*-functie is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende ‚stores‘ downloaden: Na de start van de applicatie en de geactiveerde Bluetooth®*-functie kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst. Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. Let op dat de Bluetooth

*-interface van het mobiele eindtoestel geactiveerd moet zijn.

Extra functies via app Met de app staan extra functies ter beschikking. Als het om technische redenen niet mogelijk is om het apparaat via de app te bedienen, moet u het NLCompactLine-Laser G360

Kalibratie Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Technische gegevens (Technische veranderingen voorbehouden. 20W02) Zelfnivelleerbereik ± 3° Nauwkeurigheid ± 0,4 mm / m Nivellering automatisch Zichtbaarheid (karakteristiek)* 30 m Werkbereik met handontvanger 30 m (afhankelijk vande helderheidsverschillen om technische redenen) Lasergolengte 515 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Stroomvoorziejning 4 x 1,5V LR6 (AA) Gebruiksduur ca. 6 uur Werkomstandigheden 0°C … 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -10°C … 70°C, luchtvochtigheid max. 80% rH Bedrijfsgegevens radiograsche module Interface Bluetooth LE 4.x; Frequentieband: ISM band 2400-2483.5 MHz, 40 kanalen; Zendvermogen: max. 10 mW; Bandbreedte: 2 MHz; Bitrate: 1 Mbit/s; Modulatie: GFSK / FHSS Afmetingen (B x H x D) 87 x 96 x 56 mm Gewicht 350 g (incl. batterijen) EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AIU apparaat door het uit- en inschakelen terugzetten naar de fabrieksinstelling om de reguliere functies onbeperkt te kunnen gebruiken.
