BEDIENUNGSANLEITUNG CompactLineLaser G360 Laserliner

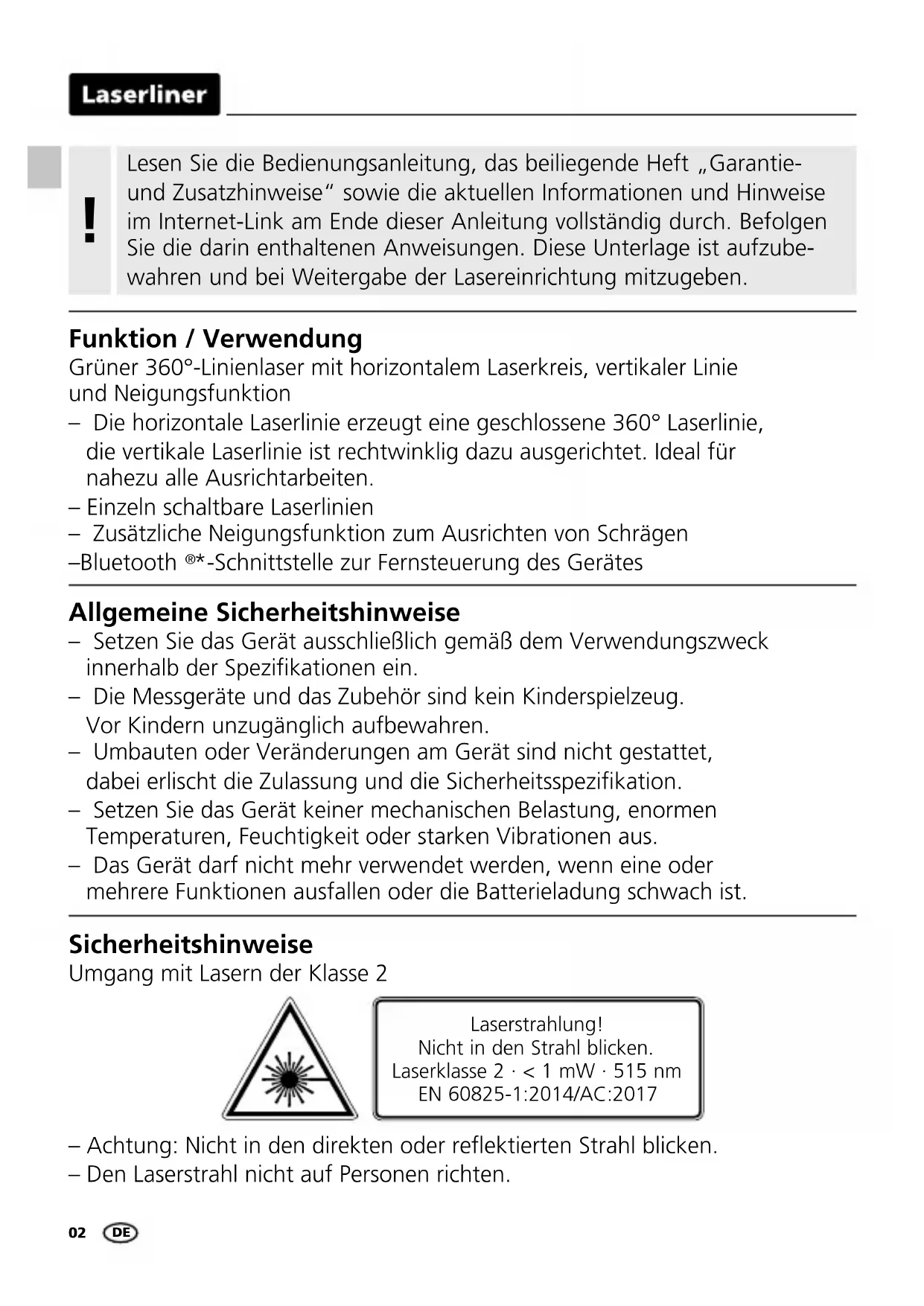

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung Grüner 360°-Linienlaser mit horizontalem Laserkreis, vertikaler Linie und Neigungsfunktion – Die horizontale Laserlinie erzeugt eine geschlossene 360° Laserlinie, die vertikale Laserlinie ist rechtwinklig dazu ausgerichtet. Ideal für nahezu alle Ausrichtarbeiten. – Einzeln schaltbare Laserlinien – Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen – Bluetooth

*-Schnittstelle zur Fernsteuerung des Gerätes Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. Laserstrahlung! Nicht in den Strahl blicken. Laserklasse 2 · < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Sicherheitshinweise Umgang mit Lasern der Klasse 2 – Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten.CompactLine-Laser G360

Sicherheitshinweise Umgang mit elektromagnetischer Strahlung Sicherheitshinweise Umgang mit RF-Funkstrahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagne- tische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben. – Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden. – Das Messgerät ist mit einer Funkschnittstelle ausgestattet. – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagneti- sche Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp CompactLine-Laser G360 den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AIU – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). – Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m). – Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken. – In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.04

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (3) nach rechts schieben.

Besondere Produkteigenschaften und Funktionen Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus. Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport. Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laser- linien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt. Die Tilt-Funktion schaltet erst 20 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED im Sekundentakt während der Einrichtungsphase, schnelles Blinken, wenn Tilt aktiv ist.

Die Tilt-Funktion ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss die Tilt-Funktion durch Drücken der Tilt-Taste aktiviert werden. Die Tilt-Funktion wird durch Blinken der Tilt-LED angezeigt. Wurde die Position des Lasers durch Fremdeinwirkung verschoben ertönt ein Signal, der Laser blinkt und die Tilt-LED leuchtet permanent. Um weiterarbeiten zu können, die Tilt-Taste zweimal drücken. Fehlmessungen werden so einfach und sicher verhindert. Hinweise zur Wartung und Pege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.CompactLine-Laser G360

Ein Fremd- einwirkung Einrichtphase Automatic Level Aktivieren der Tilt- Funktion: Tilt-Taste drücken, blinken der Tilt-LED im Sekundentakt. Der Laser blinkt, die Tilt-LED leuchtet permanent und ein Signal ertönt. Tilt scharf nach 20 Sek., schnelles Blinken der Tilt-LED. Funktionsweise Tilt Grüne Lasertechnologie Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares und dadurch gut sichtbares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperaturstabiler und energieeffizienter. Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Lasers als zum Beispiel beim roten Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur roten sehr viel heller. Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter ungünstigen Bedingungen. Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm Anzahl und Anordnung der Laser H = horizontale Laser V = vertikale Laser S = Neigungsfunktion

Batterien einlegen Das Batteriefach öffnen und Batterien (4 x Typ AA) gemäß den Installations - symbolen einlegen. Dabei auf korrekte Polarität achten.

LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein Wahltaste Laserlinien; Hand- empfängermodus ein / aus LED Handempfängermodus / LED Tilt-Funktion Tilt-Funktion Laseraustrittsfenster Batteriefach (Unterseite) Schiebeschalter a AN b AUS / Transportsicherung / Neigungsmodus 1/4”-Stativgewinde (Unterseite) Batteriestatus

Horizontal und vertikal Nivellieren Die Transportsicherung lösen, Schiebeschalter (3) nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden. Zum horizontalen und vertikalen Nivellieren muss die Transportsiche- rung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten konstant.

Neigungsmodus Die Transportsicherung nicht lösen, Schiebeschalter (3) nach rechts schieben. Die Laser mit der Wahltaste (7) auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Die LED (6) leuchtet konstant rot.

Handempfängermodus Optional: Arbeiten mit dem Laserempfänger GRX Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 7 (Handempfängermodus ein / aus) in den Hand- empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laser- empfänger erkennt durch dieses Pulsieren die Laserlinien. Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie kommen, die technisch bedingt sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.

Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 und A2 haben Sie jetzt eine horizontale Referenz.CompactLine-Laser G360

Überpüfung der horizontalen Linie Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

< 0,4 mm / m = OK Kalibrierung überprüfen Wenn A2 und A3 mehr als 0,4 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

3. Stellen Sie das Gerät so nah wie möglich an

die Wand auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 und A3 ist die Toleranz.

2,5 m < 2 mm = OK Überprüfung der vertikalen Linie Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein- schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2 mm ist. Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. !10

Datenübertragung Das Gerät verfügt über eine Bluetooth

*-Funktion, die die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Bluetooth

*-Schnittstelle erlaubt (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth

*-Verbindung nden Sie unter http://laserliner.com/info?an=ble Das Gerät kann eine Bluetooth

*-Verbindung mit Bluetooth 4.0 kompatiblen Endgeräten aufbauen. Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusam- mensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigen- schaften des Endgerätes, ab. Bluetooth

• ist nach dem Einschalten immer aktiviert, da das Funksystem auf sehr geringen Stromverbrauch ausgelegt ist. Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden. Applikation (App) Zur Nutzung der Bluetooth

*-Funktion wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen: Nach dem Start der Applikation und aktivierter Bluetooth

*-Funktion kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus. Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Achten Sie darauf, dass die Bluetooth

*-Schnittstelle des mobilen Endgerätes aktiviert ist.

Zusatzfunktionen über App Durch die App stehen weitere Funktionen zur Verfügung. Sollte die Steuerung des Gerätes über die App aus technischen Gründen nicht möglich sein,CompactLine-Laser G360

Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Technische Daten (Technische Änderungen vorbehalten. 20W02) Selbstnivellierbereich ± 3° Genauigkeit ± 0,4 mm / m Nivellierung automatisch Sichtbarkeit (typisch)* 30 m Arbeitsbereich mit Handempfänger 30 m (von technisch bedingtem Helligkeitsunterschied abhängig) Laserwellenlänge 515 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Stromversorgung 4 x 1,5V LR6 (AA) Betriebsdauer ca. 6 Std. Arbeitsbedingungen 0°C … 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull) Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit max. 80% rH Betriebsdaten Funkmodul Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS Abmessungen (B x H x T) 87 x 96 x 56 mm Gewicht 350 g (inkl. Batterien) EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AIU setzen Sie das Gerät durch aus- und einschalten auf den Werkszustand zurück, um die regulären Funktionen uneingeschränkt nutzen zu können.
