BEDIENUNGSANLEITUNG CompactCrossLaser Pro Laserliner

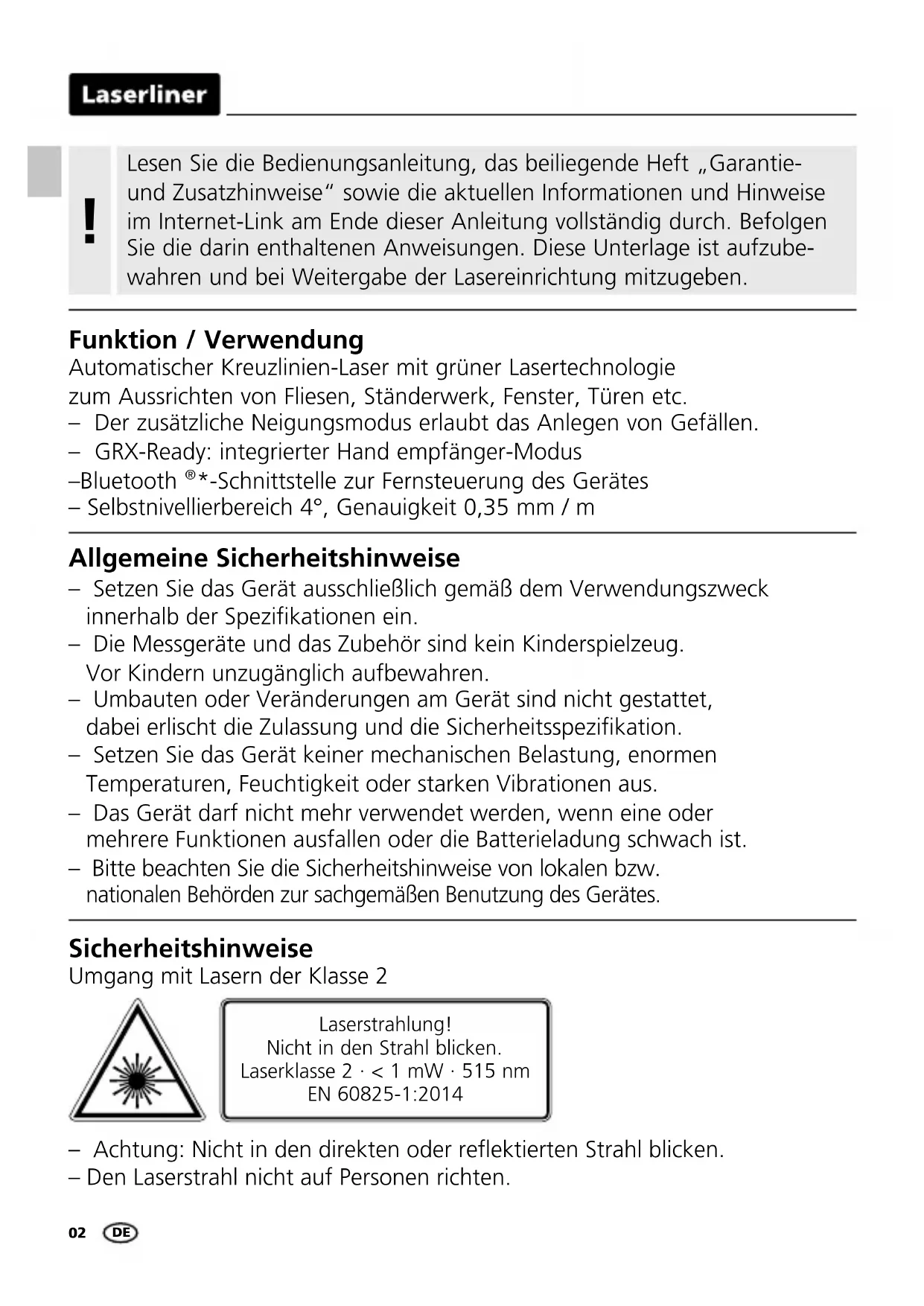

EL02 Funktion / Verwendung Automatischer Kreuzlinien-Laser mit grüner Lasertechnologie zum Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc. – Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen. – GRX-Ready: integrierter Hand empfänger-Modus – Bluetooth

*-Schnittstelle zur Fernsteuerung des Gerätes – Selbstnivellierbereich 4°, Genauigkeit 0,35 mm / m Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. – Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes. Laserstrahlung! Nicht in den Strahl blicken. Laserklasse 2 · < 1 mW · 515 nm EN 60825-1:2014 Sicherheitshinweise Umgang mit Lasern der Klasse 2 – Achtung: Nicht in den direkten oder reektierten Strahl blicken. – Den Laserstrahl nicht auf Personen richten. DE03 CompactCross-Laser Pro – Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. – Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig. – Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...). Sicherheitshinweise Umgang mit elektromagnetischer Strahlung Sicherheitshinweise Umgang mit RF-Funkstrahlung – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagneti- sche Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird. – Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben. – Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden. – Das Messgerät ist mit einer Funkschnittstelle ausgestattet. – Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp CompactCross-Laser Pro den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=AHV Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter (4) nach rechts schieben.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm Grüne Lasertechnologie Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares und dadurch gut sicht- bares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperaturstabiler und energieeffizienter. Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Laser als zum Beispiel beim roten Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur roten sehr viel heller. Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter ungünstigen Bedingungen. 1 Wahltaste Laselinien / Handempfängermodus

LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein 3 Batteriefach (Rückseite) 4 AN/AUS-Schalter; Transportsicherung 5 Laseraustrittsfenster 6 1/4”-Stativgewinde (Unterseite) 7 LED Handempfängermodus DE05 CompactCross-Laser Pro

Batterien einlegen Das Batteriefach öffnen und Batterien (2 x 1,5V LR6 (AA)) gemäß den Installations- symbolen einlegen. Dabei auf korrekte Polarität achten.

Horizontal und vertikal Nivellieren Die Transportsicherung lösen, AN/AUS-Schalter (4) nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln ge- schaltet werden. Zum horizontalen und vertikalen Nivellieren muss die Transport- sicherung gelöst sein. Die LED (2) leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 4° befindet, blinken die Laserlinien, die LED (2) leuchtet rot auf und ein Signal ertönt. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED (2) wechselt wieder auf grün und die Laserlinien leuchten konstant.

Neigungsmodus Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach rechts schieben. Die Laser mit der Wahltaste anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch ausrichten. Die LED (2) leuchtet konstant rot.

Handempfängermodus Optional: Arbeiten mit dem Laserempfänger GRX Verwenden Sie zum Nivellieren auf große Entfernun- gen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 1 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laseremp- fänger erkennt durch dieses Pulsieren die Laserlinien. Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

DE07 CompactCross-Laser Pro Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung bitte ein Stativ verwenden.

< 0,35 mm / m = OK Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand

auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz. Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

DE08 Überpüfung der horizontalen Linie Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen. Überprüfung der vertikalen Linie Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt inner- halb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1,75 mm beträgt. Datenübertragung Das Gerät verfügt über eine Bluetooth

-Funktion, die die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Bluetooth

-Schnittstelle er- laubt (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth

-Verbindung nden Sie unter http://laserliner.com/info?an=ble Das Gerät kann eine Bluetooth

-Verbindung mit Bluetooth 4.0 kompatiblen Endgeräten aufbauen. Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusam- mensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigen- schaften des Endgerätes, ab. Bluetooth

ist nach dem Einschalten immer aktiviert, da das Funksystem auf sehr geringen Stromverbrauch ausgelegt ist. Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden.

2,5 m < 1,75 mm = OK Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

*-Funktion wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen: Nach dem Start der Applikation und aktivierter Bluetooth

-Funktion kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät her- gestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus. Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Zusatzfunktionen über App Durch die App stehen weitere Funktionen zur Verfügung. Sollte die Steuerung des Gerätes über die App aus technischen Gründen nicht möglich sein, setzen Sie das Gerät durch aus- und einschalten auf den Werkszustand zurück, um die regulären Funktionen uneingeschränkt nutzen zu können. Achten Sie darauf, dass die Bluetooth

*-Schnittstelle des mobilen Endgerätes aktiviert ist.

Hinweise zur Wartung und Pege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genau- igkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungs- intervall von einem Jahr. DE10 Technische Daten Technische Änderungen vorbehalten. 19W24 Selbstnivellierbereich ± 4° Genauigkeit ± 0,35 mm / m Arbeitsbereich 20 m (von Raumhelligkeit abhängig) Arbeitsbereich mit Handempfänger 40 m (von technisch bedingtem Helligkeitsunterschied abhängig) Laserwellenlänge 515 nm Laserklasse 2 / < 1 mW Stromversorgung 2 x 1,5V LR6 (AA) Betriebsdauer ca. 3 Std. Arbeitsbedingungen 0°C ... 50°C, Luftfeuchtigkeit max. 80%rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull) Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit max. 80%rH Betriebsdaten Funkmodul Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS Abmessungen (B x H x T) 75 x 88 x 58 mm Gewicht 246 g (inkl. Batterien) EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info/?an=AHV DE11 CompactCross-Laser Pro Function / Application Automatic cross line laser with green laser technology for aligning tiles, wall studding, windows, doors etc. – The slope-mode feature is an extra that permits gradients to be laid out. – GRX-ready: integrated hand-held receiver mode – Bluetooth
