INSTRUKCJA OBSŁUGI Studio PAR 64 Cameo

Dziękujemy za wybór marki Cameo Light! Zaprojektowaliśmy ten produkt tak, aby działał niezawodnie przez wiele lat. Prosimy o dokładne zapoznanie się z niniejszą instrukcją, ponieważ chcemy, abyś szybko mógł cieszyć się w pełni swoim nowym produktem Cemeo Light. Więcej informacji o marce Cameo Light znajduje się na naszej stronie internetowej WWW.CAMEOLIGHT.COMSTUDIO PAR 64 LED CAN REFLEKTOR 12 X 12 W 6-IN-1 LED RGBWA+UV PAR

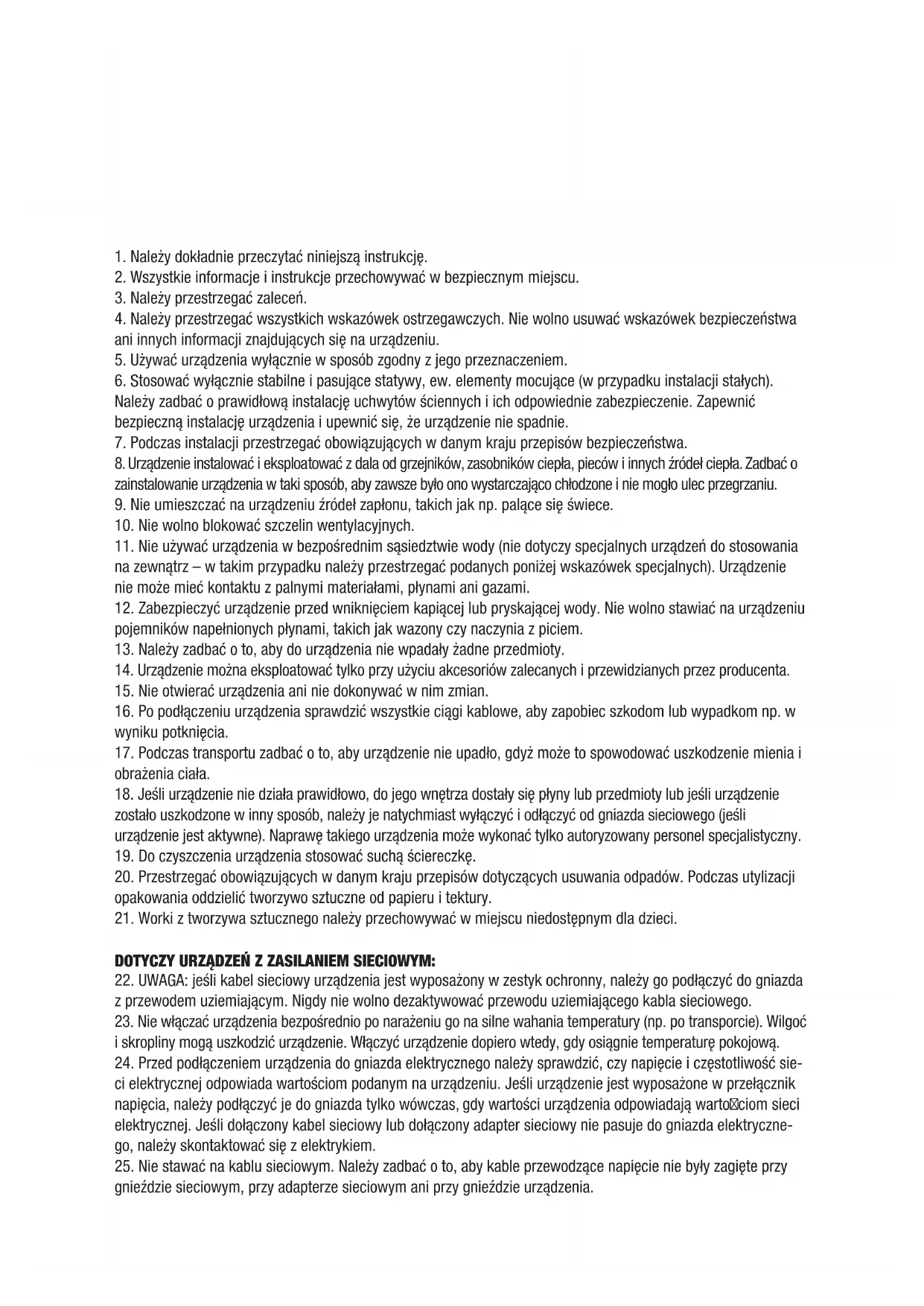

1. Należy dokładnie przeczytać niniejszą instrukcję.

2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.

3. Należy przestrzegać zaleceń.

4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa

ani innych informacji znajdujących się na urządzeniu.

5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.

6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych).

Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.

7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.

8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o

zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.

9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.

10. Nie wolno blokować szczelin wentylacyjnych.

11. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania

na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.

12. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu

pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.

13. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.

14. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.

15. Nie otwierać urządzenia ani nie dokonywać w nim zmian.

16. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w

17. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i

18. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie

zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.

19. Do czyszczenia urządzenia stosować suchą ściereczkę.

20. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji

opakowania oddzielić tworzywo sztuczne od papieru i tektury.

21. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM:

22. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda

z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.

23. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć

i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.

24. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sie-

ci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektryczne- go, należy skontaktować się z elektrykiem.

25. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy

gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.ITALIANO POLSKI ESPAÑOL FRANCAIS FRANCAIS FRANCAIS FRANCAIS FRANCAIS DEUTSCH ENGLISH

26. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze

łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.

9. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć

negatywny wpływ na jego żywotność.

28. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych

wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

29. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

30. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej

wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

31. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy

wyjąć kabel sieciowy i adapter sieciowy z gniazda. CAUTION

RISK OF ELECTRIC SHOCK

UWAGA: Nigdy nie wolno zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy. Trójkąt równoramienny z symbolem błyskawicy oznacza niezaizolowane, „niebezpieczne” napięcie w urządzeniu, które może spowodować niebezpieczne dla zdrowia porażenie prądem. Trójkąt równoramienny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i wskazówki ostrzegawcze. OSTROŻNIE! WAŻNE WSKAZÓWKI DOTYCZĄCE PRODUKTÓW OŚWIETLENIOWYCH

1. Nie spoglądać w stronę promienia świetlnego z odległości mniejszej niż 40 cm.

2. Nigdy nie spoglądać przez dłuższy czas z krótkiej lub średniej odległości w stronę promienia świetlnego.

3. Nigdy nie spoglądać w stronę promienia świetlnego przy pomocy urządzeń optycznych, takich jak np. szkło

4. Światło stroboskopowe może u wrażliwych osób powodować drgawki. Chorzy na padaczką powinny

bezwzględnie unikać miejsc, w których używa się tego typu lamp. Produkt powstal z mysla o profesjonalnych zastosowaniach w branzy estradowej i nie jest przeznaczony do oswietlania pomieszczen w gospodarstwach domowych.WPROWADZENIE: REFLEKTOR 12 x 12 W 6IN1 LED RGBWA+UV STUDIO PAR

• 2-kanałowe, 3-kanałowe 1, 3-kanałowe 2, 6-kanałowe i 9-kanałowe sterowanie DMX

• kolory: czerwony, zielony, niebieski, biały, bursztynowy i UV z oddzielnym sterowaniem CECHY:

• diody LED 12 x 12 W 6in1

• spektrum kolorów RGB + biały + bursztynowy + UV

• kąt wiązki światła 25°

• stopień powtórzeń 3000 Hz

• napięcie robocze 100 V–240 V AC

• podświetlany, wielofunkcyjny wyświetlacz LCD

• regulowany podwójny pałąk

• sterowanie muzyką poprzez wbudowany mikrofon

• tryb master/slave OBSŁUGA: Urządzenie Cameo CLPST64RGBWAU12W to reflektor LED ze sterowaniem DMX-512, oferujący mieszanie kolorów RGBWAU i wyposażony w niezwykle wydajne, wyjątkowo jasne diody LED. Jasność sześciu grup LED (czerwone, zielone, niebieskie, białe, bursztynowe, UV) można regulować niezależnie od siebie, dzięki czemu możliwe jest tworzenie nieograniczonej liczby różnych kolorów. Reflektor Cameo LED może być obsługiwany zarówno jako urządzenie standalone, jak również w trybie master/slave, poprzez sterowanie muzyką oraz przez protokół DMX 512. ELEMENTY OBSŁUGI I WSKAŹNIKI:

DMX IN 3-stykowe, męskie gniazdo XLR do podłączenia urządzenia kontrolnego DMX (np. pulpitu mikserskiego DMX).

DMX OUT 3-stykowe, żeńskie gniazdo XLR do przesyłania sygnału sterowania DMX.

POWER IN Gniazdo sieciowe wejściowe Neutrik PowerCON Napięcie robocze 100–240 V AC, 50–60 Hz. Podłączanie przy użyciu kabla sieciowego PowerCON dostarczanego wraz z głośnikiem. ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESPAÑOLPOLSKIITALIANO 86 87ELEMENTY OBSŁUGI I WSKAŹNIKI:

POWER OUT Gniazdo sieciowe wyjściowe Neutrik PowerCON Gniazdo służy do zasilania dodatkowych reflektorów CAMEO. Należy zadbać o to, aby całkowity pobór prądu przez wszystkie podłączone urządzenia nie przekraczał podanej na urządzeniu wartości w amperach (A).

PODSTAWA BEZPIECZNIKA WAŻNA INFORMACJA: bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o takich samych parametrach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

MODE Wybór funkcji Standalone, trybów DMX i adresu DMX.

ENTER Umożliwia zmianę wartości i potwierdzanie zmian wartości.

Przyciski UP i DOWN służą m.in. do zmiany czułości mikrofonu, prędkości efektu stroboskopowego lub adresu DMX.

Informuje o trybie pracy i o wartościach poszczególnych funkcji. Podświetlenie wyświetlacza LCD wyłącza się automatycznie po ok. 70 sekundach bezczynności. Po naciśnięciu jednego z 4 przycisków obsługi podświetlenie wyświetlacza LCD zostanie ponownie włączone.

Montaż nad głową może być wykonywany wyłącznie przez odpowiednio przeszkolony personel. Reflektor należy przy tym zabezpieczyć przed upadkiem za pomocą odpowiedniej liny zabezpieczającej. ITALIANO POLSKI ESPAÑOL FRANCAIS FRANCAIS FRANCAIS FRANCAIS FRANCAIS DEUTSCH ENGLISH

9 10OBSŁUGA: WSKAZÓWKA: Po prawidłowym podłączeniu reflektora do sieci elektrycznej podczas procedury uruchamiania na wyświetlaczu kolejno pojawiają się różne informacje: „Update Wait...” (tylko dla celów serwisowych), wersja oprogramowania „SOFTWARE V1.xx” oraz „WELCOME TO cameo”. Po tej procedurze reflektor jest gotowy do pracy i przełącza się na tryb, który ostatnio wybrano. KOLOR STATYCZNY Ten tryb pracy oferuje możliwość oddzielnego ustawienia intensywności każdej z 6 grup diod LED i tym samym tworzenia nieograniczonej liczby różnych kolorów (mieszanie kolorów). Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „STATIC”. Poprzez wielokrotne naciskanie przycisku ENTER należy wybrać grupę diod LED, których jasność ma zostać zmieniona (kontrolować pozycję kursora na wyświetlaczu): Rxx = czerwony, Gxx = zielony, Bxx = niebieski, Wxx = biały, Axx = bursztynowy, UVxx = UV/czarny. Teraz za pomocą przycisków UP i DOWN można ustawić intensywność wybranego światła w zakresie od 00 do 99 (przykład: R00 = czerwony na poziomie 0%, czyli wyłączony; R99 = czerwony na poziomie 100%, czyli maksymalna jasność). Aby móc regulować częstotliwość błysku efektu lampy stroboskopowej, należy ustawić kursor na „Fxx” poprzez wielokrotne naciskanie przycisku ENTER. Następnie za pomocą przycisków UP i DOWN można aktywować efekt lampy stroboskopowej i ustawić częstotliwość błysku w zakresie od 00 do 99 (F00 = efekt lampy stroboskopowej nieaktywny, F01 = ok. 1 Hz, F99 = ok. 20 Hz). Zatwierdzić wprowadzone dane za pomocą przycisku ENTER. CZERWONY Intensywność R00–R99 ZIELONY Intensywność G00–G99 NIEBIESKI Intensywność B00–B99 BIAŁY Intensywność W00–W99 BURSZTYNOWY Intensywność A00–A99 UV/CZARNY Intensywność UV00–UV99 STROBOSKOP Prędkość F00–F99 ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESPAÑOLPOLSKIITALIANO 88 89OBSŁUGA:

W tym trybie pracy można wybrać jeden z 6 kolorów podstawowych reflektora lub jeden z 9 kolorów mieszanych spośród ustawień wstępnych. Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „MACRO”. Następnie nacisnąć przycisk ENTER i za pomocą przycisków UP i DOWN wybrać jedno z 15 wstępnych ustawień kolorów. Zatwierdzić wprowadzone dane za pomocą przycisku ENTER. MACRO 01 = czerwony MACRO 09 = lawendowy MACRO 02 = zielony MACRO 10 = jasnozielony MACRO 03 = niebieski MACRO 11 = magenta MACRO 04 = biały MACRO 12 = turkusowy MACRO 05 = bursztynowy MACRO 13 = pomarańczowy MACRO 06 = UV/czarny MACRO 14 = biały zimny MACRO 07 = żółty MACRO 15 = biały ciepły MACRO 08 = cyjan

W trybie pracy Zmiana kolorów (Jumping Mode) 12 różnych kolorów przechodzi skokowo jeden w drugi (czerwony, zielony, niebieski, biały, bursztynowy, żółty, cyjan, lawendowy, jasnozielony, magenta, turkusowy, pomarańczowy). Prędkość przejścia można ustawiać oddzielnie. Dodatkowo istnieje możliwość włączenia efektu lampy stroboskopowej. Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „JUMPING”. Następnie nacisnąć przycisk ENTER (kursor pojawi się w dolnym wierszu wyświetlacza) i za pomocą przycisków UP i DOWN wybrać prędkość (SPEED) zmiany kolorów w zakresie od 00 do 99. Zatwierdzić wprowadzone dane za pomocą przycisku ENTER. W dolnym wierszu wyświetlacza pojawi się napis „FLASH:xx”. Równocześnie w dolnym wierszu pojawi się kursor. Za pomocą przycisków UP i DOWN można aktywować efekt lampy stroboskopowej i ustawić częstotliwość błysku w zakresie od 00 do 99 (FLASH:00 = efekt lampy stroboskopowej nieaktywny, FLASH:01 = ok. 1 Hz, FLASH:99 = ok. 20 Hz). Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.

W trybie pracy Przenikanie kolorów (Fading Mode) różne kolory przenikają się nawzajem. Prędkość przejścia można ustawiać oddzielnie. Dodatkowo istnieje możliwość włączenia efektu lampy stroboskopowej. Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „FADING”. Następnie nacisnąć przycisk ENTER (kursor pojawi się w dolnym wierszu wyświetlacza) i za pomocą przycisków UP i DOWN wybrać prędkość (SPEED) zmiany kolorów w zakresie od 00 do 99. Zatwierdzić wprowadzone dane za pomocą przycisku ENTER. W dolnym wierszu wyświetlacza pojawi się napis „FLASH:xx”. Równocześnie w dolnym wierszu pojawi się kursor. Za pomocą przycisków UP i DOWN można aktywować efekt lampy stroboskopowej i ustawić częstotliwość błysku w zakresie od 00 do 99 (FLASH:00 = efekt lampy stroboskopowej nieaktywny, FLASH:01 = ok. 1 Hz, FLASH:99 = ok. 20 Hz). Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.

Prędkość SPEED:00–SPEED:99 STROBOSKOP Częstotliwość błysku FLASH:00–FLASH:99

Naciskać przycisk MODE, dopóki na wyświetlaczu nie pojawi się napis „AUTO MODE”. W tym trybie pracy reflektor automatycznie przełącza się między trybami zmiany kolorów i przenikania kolorów. Prędkość zmiany lub przenikania kolorów regulowana jest za pomocą ustawień dla danego trybu pracy. W tym trybie nie można aktywować efektu lampy stroboskopowej. TRYB SLAVE Naciskać przycisk MODE, dopóki na wyświetlaczu nie pojawi się napis „SLAVE MODE”. Połączyć jednostki slave i master (taki sam model) za pomocą kabla DMX. Jednostka slave jest podrzędna w stosunku do jednostki master. ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESPAÑOLPOLSKIITALIANO 90 91OBSŁUGA: STEROWANIE MUZYKĄ Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „SOUND”. Reflektor jest teraz sterowany poprzez wbudowany mikrofon i pulsuje w rytm muzyki (impulsy basowe). Aby ustawić czułość mikrofonu, nacisnąć przycisk ENTER. Kursor pojawi się w dolnym wierszu wyświetlacza (SENS:xx). Za pomocą przycisków UP i DOWN ustawić żądaną wartość w zakresie od 00 do 31 (SENS:00 = minimalna czułość, SENS:31 = maksymalna czułość). Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.

Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „DMX MODE”. Nacisnąć przycisk ENTER (kursor pojawi się w dolnym wierszu wyświetlacza) i za pomocą przycisków UP i DOWN wybrać jeden z pięciu trybów DMX (02CH, 03CH1, 03CH2, 06CH, 09CH). Zatwierdzić wprowadzone dane za pomocą przycisku ENTER. Tabele z przyporządkowaniem kabli dla różnych trybów DMX podano na następnych stronach niniejszej instrukcji.

Naciskać przycisk MODE, dopóki w górnym wierszu wyświetlacza nie pojawi się napis „DMX ADDR”. Nacisnąć przycisk ENTER (kursor pojawi się w dolnym wierszu wyświetlacza) i za pomocą przycisków UP i DOWN wybrać żądany adres startowy DMX w zakresie od 001 do 512. Zatwierdzić wprowadzone dane za pomocą przycisku ENTER. WSKAZÓWKA: podświetlenie wyświetlacza LCD wyłącza się automatycznie po ok. 70 sekundach bezczynności. Po naciśnięciu jednego z 4 przycisków obsługi podświetlenie wyświetlacza LCD zostanie ponownie włączone. ITALIANO POLSKI ESPAÑOL FRANCAIS FRANCAIS FRANCAIS FRANCAIS FRANCAIS DEUTSCH ENGLISH 90 91STEROWANIEDMX:

CH1 000–255 Master – ściemnianie (0–100%) CH2 000–255 Stroboskop (prędkość 0–100%) CH3 000–080 Makra kolorów 000–004 Zaciemnienie 005–010 Czerwony 011–015 Zielony 016–020 Niebieski 021–025 Biały 026–030 Bursztynowy 031–035 UV 036–040 Żółty 041–045 Cyjan 046–050 Lawendowy 051–055 Jasnozielony 056–060 Magenta 061–065 Turkusowy 066–070 Pomarańczowy 071–075 Biały zimny 076–080 Biały ciepły 081–150 Zmiana kolorów (prędkość) 151–220 Przenikanie kolorów (prędkość) 221–255 Sterowanie muzyką (czułość mikrofonu) ITALIANO POLSKI ESPAÑOL FRANCAIS FRANCAIS FRANCAIS FRANCAIS FRANCAIS DEUTSCH ENGLISH 92 93STEROWANIEDMX:

CH1 000–255 Master – ściemnianie (0–100%) CH2 000–255 Stroboskop (prędkość 0–100%) CH3 000–255 Czerwony (0–100%) CH4 000–255 Zielony (0–100%) CH5 000–255 Niebieski (0–100%) CH6 000–255 Biały (0–100%) CH7 000–255 Bursztynowy (0–100%) CH8 000–255 UV (0–100%) CH9 000–080 Makra kolorów 000–004 Zaciemnienie/Mieszanie kolorów CH3–CH8 005–010 Czerwony 011–015 Zielony 016–020 Niebieski 021–025 Biały 026–030 Bursztynowy 031–035 UV 036–040 Żółty 041–045 Cyjan 046–050 Lawendowy 051–055 Jasnozielony 056–060 Magenta 061–065 Turkusowy 066–070 Pomarańczowy 071–075 Biały zimny 076–080 Biały ciepły 081–150 Zmiana kolorów (prędkość) 151–220 Przenikanie kolorów (prędkość) 221–255 Sterowanie muzyką (czułość mikrofonu) ITALIANO POLSKI ESPAÑOL FRANCAIS FRANCAIS FRANCAIS FRANCAIS FRANCAIS DEUTSCH ENGLISH 94 95ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESPAÑOLPOLSKIITALIANO

ZŁĄCZE DMX: DMX-512 DMX (Digital Multiplex) to nazwa uniwersalnego protokołu transmisji do komunikacji między odpowiednimi urządzeniami a kontrolerami. Kontroler DMX wysyła dane DMX do podłączonych urządzeń DMX. Transmisja danych DMX następuje zawsze w formie szeregowego strumienia danych, który jest przekazywany z jednego urządzenia do następnego przez znajdujące się w każdym urządzeniu obsługującym standard DMX złącza „DMX IN” i „DMX OUT” (złącza wtykowe XLR) (większość kontrolerów posiada jedynie wyjście DMX). ZŁĄCZE DMX: DMX to wspólny „język”, za pomocą którego różne typy i modele urządzeń różnych producentów porozumiewają się ze sobą i mogą być sterowane przy użyciu centralnego kontrolera, o ile wszystkie urządzenia i kontroler obsługują standard DMX. W celu zapewnienia optymalnej transmisji danych wymagane jest, aby kable połączeniowe między poszczególnymi urządzeniami były możliwie jak najkrótsze. Kolejność, w jakiej urządzenia są podłączone do sieci DMX, nie ma znaczenia dla adresowania. I tak urządzenie z adresem DMX 1 może znajdować się w dowolnym miejscu (szeregowego) łańcucha DMX – na początku, na końcu lub gdzieś pośrodku. Po przydzieleniu urządzeniu adresu DMX 1 kontroler „wie”, że ma wysyłać wszystkie dane przypisane do adresu 1 do tego urządzenia, niezależnie od jego pozycji w sieci DMX. Obszerny wybór odpowiednich kabli oferują linie produktów Adam Hall 3 STAR, 4 STAR i 5 STAR.

POŁĄCZENIE SZEREGOWE KILKU REFLEKTORÓW

1.) Wtyczkę męską 3-stykową XLR kabla DMX podłączyć do wyjścia DMX (gniazdo żeńskie 3-stykowe) pierwszego reflektora lub innego urządzenia DMX. 2.) Wtyczkę żeńską 3-stykową XLR kabla DMX podłączonego do pierwszego reflektora podłączyć do wejścia DMX (gniazdo męskie 3-stykowe) następnego urządzenia DMX. Wyjście DMX tego urządzenia podłączyć w taki sam sposób do wejścia DMX następnego urządzenia i tak dalej. Należy pamiętać, że urządzenia DMX podłącza się szeregowo, a połączeń nie można rozdzielać bez aktywnego rozdzielacza.ITALIANO POLSKI ESPAÑOL FRANCAIS FRANCAIS FRANCAIS FRANCAIS FRANCAIS DEUTSCH ENGLISH

• W przypadku stosowania własnych kabli należy bezwzględnie przestrzegać informacji podanych na ilustracjach na tej stronie. W żadnym wypadku nie wolno łączyć osłony kabla z końcówką uziemiającą wtyczki. Należy także pamiętać, aby osłona nie miała kontaktu z obudową wtyczki XLR. Jeśli osłona ma kontakt z uziemieniem, może dojść do zwarcia i awarii systemu. WAŻNE: ZAKOŃCZENIE PRZEWODU (TERMINACJA):

• W przypadku długich odcinków kabli może się okazać, że ostatnie urządzenie w szeregu wymaga terminatora, aby zapobiec awariom systemu. Do tego celu stosuje się moduł zakończeniowy do kabla ( nr art. K3DMXT3).

• Niektórzy producenci nie stosują do transmisji danych złączy wtykowych 3-stykowych XLR, lecz wersje 5-stykowe. Urządzenia ze złączami 5-stykowymi także można zintegrować z siecią DMX ze złączami 3-stykowymi XLR. W takim przypadku niezbędny jest odpowiedni adapter kablowy. Poniższa ilustracja przedstawia prawidłowe podłączenie odpowiednich wtyczek. Zastosowanie terminatora zmniejsza zakłócenia i inne problemy przy transmisji sygnału. Zawsze wskazane jest wstawienie modułu zakończeniowego DMX (opór 120 omów, 1/4 W) między stykiem 2 (DMX-) a stykiem 3 (DMX+) ostatniego urządzenia w szeregu. Połączenie standardowe Wyjście DMX 512 3-stykowe XLR Wejście DMX 512 3-stykowe XLR 5-stykowe gniazdo XLRStyk 1: uziemienie (osłona)Styk 2: sygnał -Styk 3: sygnał +Styk 4: wolnyStyk 5: wolny5-stykowe gniazdo XLRStyk 1: uziemienie (osłona)Styk 2: sygnał -Styk 3: sygnał +Styk 4: wolnyStyk 5: wolny3-stykowe gniazdo XLRStyk 1: uziemienie (osłona)Styk 2: sygnał -Styk 3: sygnał +3-stykowe gniazdo XLRStyk 1: uziemienie (osłona)Styk 2: sygnał -Styk 3: sygnał +DANE TECHNICZNE: Oznaczenie modelu: CLPST64RGBWAU12W Rodzaj produktu: reflektor LED Par Typ: PAR 64 Can Spektrum kolorów: RGBWA+UV Liczba diod LED: 12 Typ diod LED: 12 W 6-in-1 Stopień powtórzeń: 3000 Hz Kąt wiązki światła: 25° Wejście DMX: męskie, 3-stykowe, XLR Wyjście DMX: żeńskie, 3-stykowe, XLR Tryb DMX: 2-kanałowy, 3-kanałowy 1, 3-kanałowy 2, 6-kanałowy i 9-kanałowy Funkcje DMX: zmiana kolorów, przenikanie kolorów, sterowanie muzyką, stroboskop, RGBWAU Funkcje standalone: zmiana kolorów, przenikanie kolorów, sterowanie muzyką, stroboskop, kolory statyczne, makra ko- lorów, tryb master/slave Elementy obsługi: Mode, Enter, Up, Down Wskaźniki: podświetlany wyświetlacz LCD Napięcie robocze: 100–240 V AC/50–60 Hz Pobór mocy: 55 W Złącze zasilania: wejście i wyjście Neutrik PowerCON Bezpiecznik: F2 AL/250 V Materiał obudowy: odlew metalowy Kolor obudowy: czarny Chłodzenie obudowy: wentylator Wymiary (szer. x wys. x gł., bez pałąka): 230 x 220 x 255 mm Waga: 4,5 kg Pozostałe cechy: kabel sieciowy 1 m z wtyczką Neutrik PowerCON i Schuko w zestawie, podwójny pałąk w zestawie ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESPAÑOLPOLSKIITALIANO 98 99ITALIANO POLSKI ESPAÑOL FRANCAIS FRANCAIS FRANCAIS FRANCAIS FRANCAIS DEUTSCH ENGLISH

GWARANCJA PRODUCENTA Niniejsza gwarancja obejmuje zakupiony przez Państwa produkt Adam Hall marki CAMEO. Niniejsza gwarancja nie narusza ustawowych praw wynikających z rękojmi wobec sprzedawcy. Gwarancja ta określa dodatkowe oddzielne roszczenia wobec firmy Adam Hall. Udzielając niniejszej gwarancji, firma Adam Hall zapewnia, że zakupiony przez Państwa w firmie Adam Hall lub u partnera firmy Adam Hall produkt przy normalnym użytkowaniu w okresie 2 lat od daty zakupu będzie wolny od wad materiałowych lub wad technologicznych. Okres gwarancji rozpoczyna się z dniem zakupu. Potwierdzenie daty zakupu niezbędne dla dochodzenia roszczenia gwarancyjnego następuje poprzez okazanie paragonu opatrzonego datą zakupu lub dowodu dostawy opatrzonego datą zakupu. Użytkownik ma prawo do serwisu gwarancyjnego zgodnie z warunkami i postanowieniami wymienionymi w niniejszym dokumencie, jeśli wymagana jest naprawa w trakcie okresu gwarancyjnego. Niniejsza gwarancja przysługuje wyłącznie pierwotnemu kupującemu, który nabył produkt oferowany przez firmę Adam Hall i nie podlega przeniesieniu na osoby, na które pierwotny kupujący przeniósł własność w odniesieniu do produktu firmy Adam Hall. W trakcie trwania okresu gwarancji wadliwe komponenty lub produkt firmy Adam Hall podlegają naprawie lub wymianie. Wszystkie komponenty wymienione lub usunięte w ramach niniejszej gwarancji stają się własnością firmy Adam Hall. W mało prawdopodobnym przypadku, gdy w zakupionym przez Państwa produkcie firmy Adam Hall wada wystąpiłaby wielokrotnie, firma Adam Hall może, według własnego uznania, zadecydować o wymianie tego produktu na porównywalny produkt o co najmniej takich samych parametrach. Firma Adam Hall nie udziela gwarancji na bezzakłóceniowe lub bezawaryjne działanie niniejszego produktu. Firma Adam Hall nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania instrukcji objętych zakresem dostawy. Niniejsza gwarancja nie obejmuje: - części zużywalnych (np. akumulatora, lamp elektronowych); - urządzeń, z których usunięto numer seryjny lub które zostały uszkodzone w wyniku wypadku; - nieodpowiedniej lub nieprawidłowej eksploatacji lub innych przyczyn zewnętrznych; - urządzeń, które były eksploatowane niezgodnie z parametrami pracy określonymi w dokumentacji użytkownika objętej zakresem dostawy produktu; - urządzeń, które były naprawiane przy użyciu części, których nie wyprodukowała lub nie sprzedała firma Adam Hall; - urządzeń, które były serwisowane, modyfikowane lub naprawiane przez inne osoby niż firma Adam Hall lub jej autoryzowany partner serwisowy. Niniejsze postanowienia i warunki stanowią kompletną i wyłączną umowę gwarancyjną między klientem a firmą Adam Hall dotyczącą zakupionego przez klienta produktu Adam Hall. Niniejsza gwarancja jest ważna tylko na terenie Europy. Poza Europą proszę kontaktować się z naszymi oficjalnymi dystrybutorami.

Jeśli w produktach sprzętowych firmy Adam Hall w trakcie trwania okresu gwarancji wystąpią szkody materiałowe lub technologiczne (zgodnie z powyższym oświadczeniem gwarancyjnym), jedyne i wyłączne prawo klienta wynikające z niniejszej gwarancji dotyczy naprawy lub wymiany urządzenia. Maksymalna odpowiedzialność firmy Adam Hall jest zgodnie z niniejszą gwarancją wyraźnie ograniczona do ceny kupna lub kosztów naprawy lub wymiany (w zależności od tego, która z tych kwot będzie niższa) elementów uszkodzonych podczas normalnego użytkowania. Adam Hall nie ponosi odpowiedzialności za żadne szkody spowodowane przez produkt lub jego nieprawidłowe działanie, włącznie z utraconym zyskiem i niepowstałymi oszczędnościami oraz szkodami szczególnymi, pośrednimi i wynikowymi. Ponadto Adam Hall nie ponosi odpowiedzialności za roszczenia prawne osób trzecich ani roszczenia zgłoszone przez klienta w imieniu osób trzecich. Niniejsze ograniczenie odpowiedzialności obowiązuje niezależnie od tego, czy szkody są dochodzone na drodze sądowej lub czy roszczenia odszkodowawcze wnoszone są w ramach niniejszej gwarancji w wyniku niedozwo- lonych działań (włącznie z niedbalstwem i odpowiedzialnością z tytułu zagrożenia) lub w wyniku roszczeń umownych lub innych. Nie może ono zostać także przez nikogo zniesione ani zmienione. Niniejsze ograniczenie odpowiedzialności obowiązuje także wówczas, gdy klient poinformuje firmę Adam Hall lub autoryzowanego przedstawiciela firmy Adam Hall o możliwości wystąpienia takich szkód, nie obowiązuje natomiast w przypadku roszczeń odszkodowawczych związanych ze szkodami na osobie. Niniejsza gwarancja producenta przyznaje klientowi określone prawa. W zależności od jurysdykcji (państwo lub kraj związkowy) klientowi może przysługiwać prawo zgłoszenia dalszych roszczeń. W takich przypadkach zaleca się zastosowanie odpowiednich przepisów umożliwiających skorzystanie z pełni przysługujących danej osobie praw.

SKORZYSTANIE Z GWARANCJI

W razie wystąpienia przypadku objętego gwarancją należy zwrócić się bezpośrednio do firmy Adam Hall lub do autoryzowanego sprzedawcy, u którego produkt został zakupiony.

DEKLARACJA ZGODNOŚCI WE

Sprzedawane przez firmę Adam Hall urządzenia są zgodne z podstawowymi wymogami i pozostałymi obowiązującymi specyfikacjami określonymi dyrektywami 1999/5/WE (R&TTE), 2004/108/WE (EMC) i 2006/95/ WE (LVD) (o ile mają zastosowanie). Dalsze informacje dostępne są na stronie www.adamhall.com.

(dotyczy Unii Europejskiej i innych krajów europejskich, w których stosuje się segregację odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż po zakończeniu okresu użytkowania urządzenie nie może być utylizowane razem ze standardowymi odpadami domowymi, ponieważ mogłoby to spowodować szkody w środowisku lub szkody na osobie powstałe w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu wspierania ruchu okrężnego w gospodarce w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

OCHRONA ŚRODOWISKA I OSZCZĘDZANIE ENERGII

Oszczędzanie energii stanowi aktywny wkład w ochronę środowiska. Należy wyłączać wszystkie nieużywane urządzenia elektryczne. Aby zapobiec zużywaniu prądu przez nieużywane urządzenia znajdujące się w trybie czuwania (standby), należy wyjąć wtyczkę z gniazda sieciowego. Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.ENGLISHDEUTSCHFRANCAIS FRANCAISFRANCAIS FRANCAISFRANCAIS ESPAÑOLPOLSKIITALIANO
