INSTRUKCJA OBSŁUGI WG572E WORX

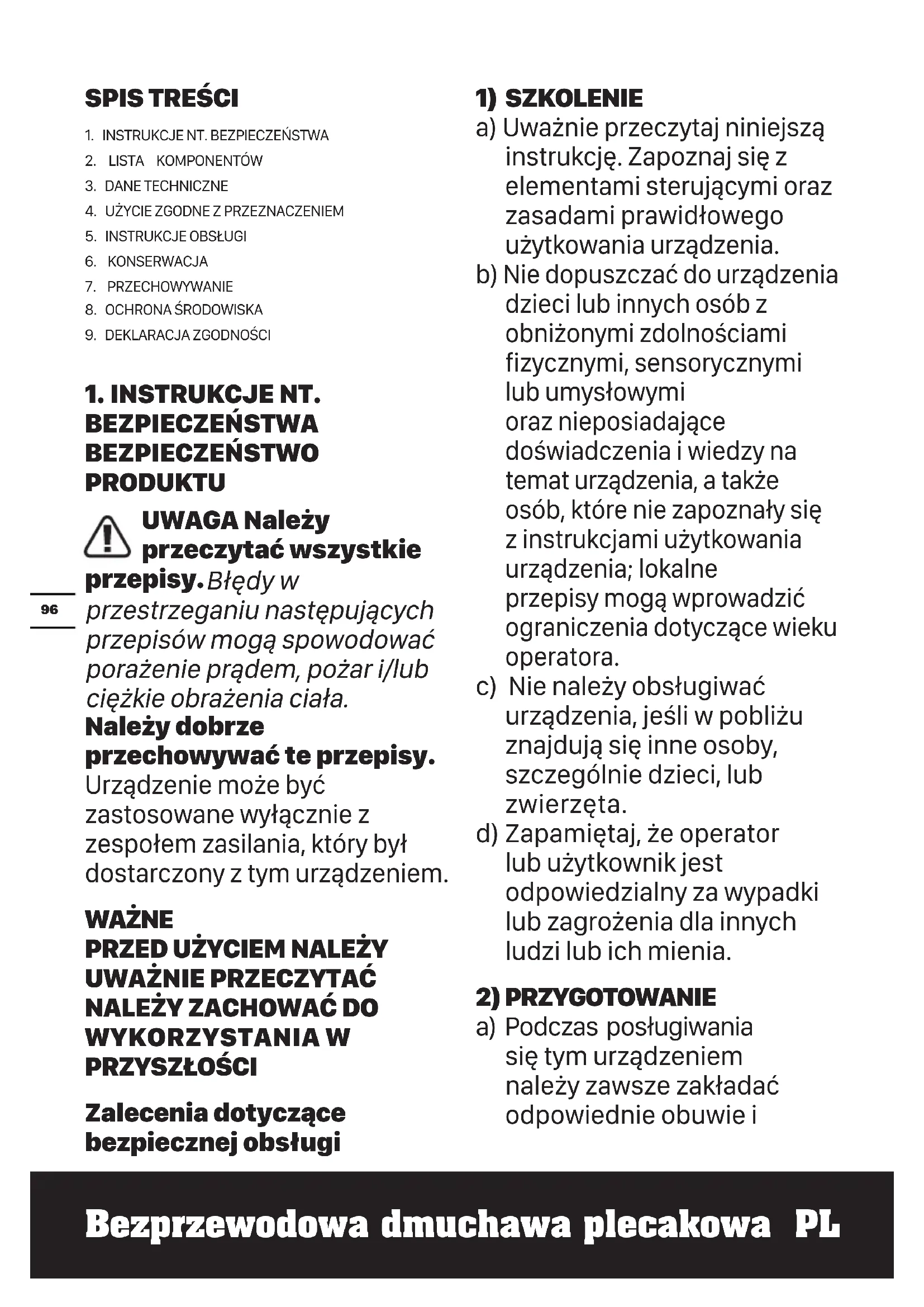

BEZPIECZEŃSTWA BEZPIECZEŃSTWO PRODUKTU UWAGA Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy dobrze przechowywać te przepisy. Urządzenie może być zastosowane wyłącznie z zespołem zasilania, który był dostarczony z tym urządzeniem. WAŻNE

Zalecenia dotyczące bezpiecznej obsługi

a) Uważnie przeczytaj niniejszą instrukcję. Zapoznaj się z elementami sterującymi oraz zasadami prawidłowego użytkowania urządzenia. b) Nie dopuszczać do urządzenia dzieci lub innych osób z obniżonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi oraz nieposiadające doświadczenia i wiedzy na temat urządzenia, a także osób, które nie zapoznały się z instrukcjami użytkowania urządzenia; lokalne przepisy mogą wprowadzić ograniczenia dotyczące wieku operatora. c) Nie należy obsługiwać urządzenia, jeśli w pobliżu znajdują się inne osoby, szczególnie dzieci, lub zwierzęta. d) Zapamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla innych ludzi lub ich mienia.

a) Podczas posługiwania się tym urządzeniem należy zawsze zakładać odpowiednie obuwie i97 Bezprzewodowa dmuchawa plecakowa PL długie spodnie. Nie używaj urządzenia, bez obuwia lub w sandałach. Unikaj noszenia luźnych ubrań lub ubrań z wiszącymi paskami lub frędzlami. b) Nie należy zakładać luźnych ubrań lub biżuterii, która mogła by dostać się do wlotu powietrza. Długie włosy należy zabezpieczyć, aby nie dostały się do wlotów powietrza. c) Używać środków do ochrony słuchu oraz okularów ochronnych. Środki ochronne należy stosować przez cały czas pracy z urządzeniem. d) Urządzenie należy używać wyłącznie w jego właściwej pozycji oraz na twardym, równym podłożu. e) Zabrania się eksploatacji urządzenia na powierzchni utwardzonej żwirem, ponieważ odłamki żwiru lub innego materiału mogą spowodować obrażenia obsługi lub innych osób. f) Przed przystąpieniem do eksploatacji urządzenia należy wzrokowo skontrolować, czy elementy elementy mocujące są poprawie zamontowane, następnie czy obudowa nie jest uszkodzona oraz czy osłony i ekrany są zamontowane na właściwym miejscu. W celu zabezpieczenia poprawnego działania urządzenia należy wymienić zużyte lub uszkodzone elementy poszczególnych zespołów. Wymienić uszkodzone lub nieczytelne tabliczki.

a) Przed uruchomieniem urządzenia należy upewnić się, czy zbiornik jest pusty. b) Nie zbliżać się do otworu wlotowego. c) Nie zbliżać rąk lub innych elementów ciała lub odzieży do zbiornika, otworu wylotowego lub innych elementów ruchomych urządzenia. d) Przez cały czas pracy z urządzeniem utrzymuj właściwą równowagę i postawę roboczą. Nie nachylać się. Podczas podawania materiału nigdy nie stój powyżej podstawy maszyny. e) Podczas pracy z urządzeniem, zawsze należy stać poza strefą wyładunku. f) Jeśli urządzenie zacznie wydawać nietypowy dźwięk lub pojawią się drgania, należy natychmiast wyłączyć zasilanie i98 Bezprzewodowa dmuchawa plecakowa PL poczekać do całkowitego zatrzymania się urządzenia. Wyjąć akumulator z urządzenia a przed ponownym uruchomieniem i obsługą urządzenia wykonać następujące czynności:

i) skontrolować uszkodzenia;

ii) wymienić lub zreperowa

iii) skontrolować i dokręcić

wszystkie poluzowane części. g) Unikaj gromadzenia się przetworzonego materiału w strefie wyładowczej; może to uniemożliwić prawidłowe rozładowania oraz być przyczyną odrzutu materiału poprzez otwór wlotowy. h) Jeśli maszyna zostanie uniedrożniona, należy odłączyć zasilanie a przed przystąpieniem do usunięcia osadów, wyjąć akumulator z urządzenia.

i) Nigdy nie należy używać

urządzenia z uszkodzonymi osłonami lub ekranami, albo bez urządzeń ochronnych. j) Źródło zasilania należy utrzymywać w czystości, aby zapobiec uszkodzeniu źródła zasilania lub ewentualnego pożaru. k) Zabrania się przemieszczania urządzenia z włączonym źródłem zasilania. l) Należy zawsze odłączyć urządzenie od źródła zasilania (np. wyjąć akumulator z urządzenia) - przy każdorazowym odejściu od urządzenia, - przed przystąpieniem do usuwania zatorów lub czyszczeniu otworu wylotowego, - przed przeglądem, czyszczeniem lub innymi pracami; m)Unikać obsługi maszyny przy złej pogodzie, szczególnie jeśli istnieje ryzyko porażenia piorunem.

PRZECHOWYWANIE a) Aby zachować dobry stan techniczny kosiarki i zapewnić bezpieczeństwo pracy, należy okresowo dokręcać wszystkie nakrętki i śruby. b) Dla bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. c) Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów. d) Urządzenie należy przechowywać w suchym miejscu, niedostępnym dla dzieci.99 Bezprzewodowa dmuchawa plecakowa PL e) Przed przystąpieniem do prac serwisowych, konserwacyjnych lub zmagazynowani urządzenia, wymiany wyposażenia dodatkowego, należy odłączyć urządzenie od źródła zasilania, upewnić się, czy wszystkie elementy maszyny są całkowicie nieruchome. Przed przystąpieniem do kontroli lub regulacji, itp. należy poczekać do całkowitego schłodzenia maszyny, Urządzenie należy utrzymywać w czystości. f) Urządzenie przechowywać w suchym miejsce poza zasięgiem dzieci. g) Przed zmagazynowaniem urządzenia, odczekać do jego całkowitego schłodzenia. h) Nigdy nie próbować zastąpić funkcji blokady. INSTRUKCJA BEZPIECZEŃSTWA

AKUMULATORA a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora. b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego. d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne. e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością100 Bezprzewodowa dmuchawa plecakowa PL wody i zwróć się o pomoc medyczną. f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym. g) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką. h) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.

i) Nie pozostawiaj modułu

akumulatora na długie ładowanie, jeśli go nie używasz. j) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.

Akumulatory należy ładować tylko w ładowarkach, które poleci producent WorxNITRO

l) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. m)Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci. n) Zachowaj oryginalne instrukcje produktu do wglądu.

Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa. p) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami. q) Nie używaj w urządzeniu ogniw różnych producentów, pojemności i wymiarów. r) Akumulatora nie należy zbliżać do źródeł promieniowania mikrofalowego ani narażać na wysokie ciśnienie. SYMBOLE Zapoznać się z instrukcję użytkownika OSTRZEŻENIE101 Bezprzewodowa dmuchawa plecakowa PL Używać ochrony wzroku Nie wystawiać na działanie deszczu Używać ochrony słuchu Należy zachować bezpieczną odległość o przechodniów. Ostrzeżenie o niebezpieczeństwie Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego Przed przystąpieniem do wymiany akcesoriów upewnić się, że akumulator został wyjęty. Bateria litowo-jonowa. Ten produkt oznaczono symbolem „segregacji odpadów” dla zużytych baterii i akumulatorów. Umożliwia to jego recycling i demontaż, które zmniejszają negatywny wpływ na środowisko. Pakiety akumulatorów są niebezpieczne dla środowiska i dla ludzkiego życia, gdyż zawierają niebezpieczne substancje. Nie wrzucać do ognia Nieprawidłowo utylizowane baterie mogą dostać się do obiegu wodnego, co jest groźne dla ekosystemu. Nie wyrzucaj baterii wraz z niesortowanymi odpadami miejskimi. Blokada Odblokowanie

GNIAZDO WEJŚCIOWE PRZEWODU

Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo

Bezprzewodowa dmuchawa plecakowa PL

Typ WG572E WG572E.X (5- oznaczenie maszyny, Dmuchawy bezprzewodowej) WG572E WG572E.X * Napięcie 80V Max. (4x20V Max.)** Strumień powietrza 1360 m

Prędkość powietrza 240 km/h Typ baterii Jonowo-litowy Czas ładowania dla każdego pakietu baterii (ok.) Mogą być ładowane maks. cztery baterie

Masa urządzenia (Gołe narzędzie)

• X = 1-999, A-Z, M1-M9 są tylko dla różnych klientów, nie ma żadnych zmian związanych z bezpieczeństwem między tymi modelami. ** Napięcie mierzone bez obciążenia roboczego. Początkowe napięcie akumulatora osiąga maksymalnie 80 V. Napięcie nominalne to 72 V. Kategoria Rodzaj Pojemność 20V Akumulator WA3014 4.0 Ah Ładowarka baterii Basecamp 80 V i źródło zasilania 80 V WA3974 1 A (dla każdego portu ładowarki) Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

DANE DOTYCZĄCE HAŁASU

Ważone ciśnienie akustyczne L

Ważona moc akustyczna L

Używać ochrony słuchu.

INFORMACJE DOTYCZĄCE

DRGAŃ Typowa wibracja ważona a

Niepewność K = 1.5 m/s Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk. OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach). Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.103 Bezprzewodowa dmuchawa plecakowa PL

PRZEZNACZENIEM Dmuchawa jest przeznaczona do wydmuchiwania zanieczyszczeń. Nie jest przeznaczona do użytku wewnętrznego ani do oporządzania zwierząt.

DZIAŁANIE RYSUNEK MONTAŻ Montaż rury dmuchawy UWAGA: Rurę dmuchawy należy delikatnie pociągnąć i w ten sposób sprawdzić, czy jest zablokowana na swoim miejscu. Patrz Rys. A1, A2 Tryb prędkości powietrza UWAGA: Dmuchawa posiada dwa tryby robocze: tryb prędkości powietrza i tryb objętości powietrza. Aby zmienić tryb, naciśnij przycisk zwalniający dyszę i przesuń do tyłu, aby włączyć tryb prędkości powietrza. Przesuń do przodu, aby włączyć tryb objętości powietrza. Wybierz odpowiedni tryb według pracy. Tryb prędkości powietrza jest zalecany do czyszczenia trawy, jak pokazano na Rys. K1. Natomiast tryb objętości powietrza zaleca się do czyszczenia twardego podłoża, takiego jak cement, jak pokazano na Rys. K2. Patrz Rys. A2 Tryb objętości powietrza Patrz Rys. B1, B2 Sposób połączenia uprzęży plecakowej z dmuchawą UWAGA: Należy sprawdzić, czy dmuchawa zablokowana jest we właściwym położeniu Patrz Rys. C1, C2 Sprawdzanie stanu naładowania akumulatora UWAGA Fig. D dotyczy wyłącznie akumulatorka wyposażonego w kontrolkę świetlną. Patrz Rys. D Ładowanie akumulatorków Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem. Więcej szczegół znajduje się w instrukcji obsługi ładowarki. UWAGA: Urządzenie może pracować wyłącznie 4 zasilaniu dwoma osobnymi akumulatorami. Zalecamy stosowanie akumulatorów o tej samej pojemności, oraz ładowanie ich w tym samoym czasie. OSTRZEŻENIE! Ładowarka oraz akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczać przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem. Patrz Rys. E Wskaźnik mocy akumulatora W celu uzyskania szczegółów należy zapoznać się z rozdziałem STAN AKUMULATORKA Wciśnij przycisk wskaźnikowy baterii, zapali się lampka w celu wskazania dolnego numeratora wspólnego, po 3 s zostanie wyświetlony status każdego pakietu baterii.. Patrz Rys. F Łączenie urządzenia z uprzężą plecakową UWAGA: Zakładając urządzenie bazowe należy je delikatnie pociągnąć i sprawdzić, czy jest właściwie zamocowane. Patrz Rys. G1, G2 Ustawienie dmuchawy plecakowej Wsuń ramiona pod pasy uprzęży plecakowej i ułóż dmuchawę na swoich plecach. Wyreguluj obydwa pasy naramienne. Zatrzaśnij klamrę pasa piersiowego i w razie potrzeby wyreguluj jego długość. Patrz Rys. H Regulacja uchwytu sterującego Patrz Rys. I1, I2,I3 OBSŁUGA104 Bezprzewodowa dmuchawa plecakowa PL Rozruch UWAGA: Celem wyłączenia dmuchawy należy zwolnić spust. W przypadku zastosowania akumulatorów o różnej pojemności urzadzenie będzie pracować z mocą słabszego akumulatora. OSTRZEŻENIE! Narzędzie działa jeszcze kilka sekund po wyłączeniu. Przed położeniem narzędzia zaczekaj na całkowite zatrzymanie silnika. Patrz Rys. J Regulacja prędkości nadmuchu / objętości powietrza Celem zwiększenia prędkości powietrza podczas pracy dmuchawy dźwignię regulacji prędkości powietrza należy popchnąć w dół; chcąc zmniejszyć prędkość powietrza dźwignię należy pociągnąć w górę. Patrz Rys. K1, K2 Składowanie Patrz Rys. L

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

– Podczas pracy urządzenia trzymać rurę dmuchawy ok. 8’’ nad ziemią. – Używać ruchu zamiatającego z jednej strony w drugą. Posuwać się wolno utrzymując nagromadzone zanieczyszczenia/liście przed sobą. – Po zdmuchnięciu zanieczyszczeń/liści na kupkę łatwiej się jej pozbyć. OSTRZEŻENIE! - Nie należy kierować dmuchawy w kierunku twardych obiektów, takich jak gwoździe, śruby lub kamienie. - Nie należy używać dmuchawy w pobliżu przechodniów lub zwierząt domowych. - Należy zachować szczególną ostrożność podczas czyszczenia zanieczyszczeń ze schodów lub innych ograniczonych obszarów. - Należy zakładać goggle ochronne lub inne odpowiednie zabezpieczenie oczu, długie spodnie i buty. DIODY LED STANU BATERII (Patrz Rys. F) Światło Włączone/ Migotanie Status Jedna czerwona wł. Dwie lampki LED wył. Uszkodzona bateria Jedna czer- wona błyska Dwie lampki LED wył.

Ochrona termiczna akumulatora Temperatura akumulatora jest mniejsza niż 0°C lub wyższa niż 45°C. Trzy zielone wł. Pełne naładowanie Trzy zielone błyskają

Urządzenie należy regularnie czyścić. Ostrzeżenie! Utrzymywać suchość produktu. Nie spryskiwać wodą pod żadnym pozorem. - Do czyszczenia urządzenia używać jedynie łagodnego mydła i nawilżonej szmatki. - Nie stosować żadnych detergentów, środków czyszczących lub rozpuszczalników mogących zawierać środki chemiczne, które mogą powaznie uszkodzić tworzywo sztuczne. - W urządzeniu stosowane są łożyska samosmarujące, dlatego smarowanie nie jest wymagane.

Dmuchawę należy wyłączyć, a na czas składowania wyjąć akumulator. Obudowę urządzenia należy dokładnie wyczyścić używając miękkiego pędzla i ściereczki. Nie należy używać wody, rozpuszczalników lub środków do polerowania. Należy usunąć trawę i zanieczyszczenia, szczególnie ze szczelin wentylacyjnych. Maszynę należy przechowywać w suchym miejscu. Nie należy umieszczać innych obiektów na maszynie.

ŚRODOWISKA Nie wolno mieszać zużytych urządzeń elektrycznych z innymi odpadami domowymi. Należy je oddawać do recyklingu tam, gdzie istnieją odpowiednie zakłady bądź punkty zdawania odpadów. Porady w tym zakresie można zasięgnąć u najbliższego sprzedawcy lub w przedstawicielstwie władz lokalnych.105 ƣǔǞǒμǂǕǐǓ ǗǖǔLjǕƿǒǂǓ ǔǂNjNJDžǀǐǖ GR

My, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany W imieniu firmy Positec zaświadczam, że produkt Nazwa Dmuchawa bezprzewodowa Typ WG572E WG572E.X (5 - oznaczenie urządzenia, Dmuchawy bezprzewodowe) Funkcje Zdmuchiwanie Jest zgodny z następującymi dyrektywami 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC zmieniona dyrektywą 2005/88/EC 2000/14/EC zmieniona dyrektywą 2005/88/EC: - Procedura oceny zgodności zgodna z Aneksem V Dyrektywy - Moc dźwięku 99.2 dB (A) - Deklarowana gwarantowana moc dźwięku 102 dB (A) Normy są zgodne z, EN 60335-1, EN 50636-2-100, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Osoba upoważniona do kompilacji pliku technicznego, Nazwa Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2021/09/27 Allen Ding Zastępca głównego inżyniera, testowanie i certyfikacja Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China
