Typ produktu	Głośnik sufitowy do zabudowy
Marka	Bose
Model	DesignMax DM6C
Wymiary (krata)	Średnica 356 mm (14,00 cala)
Wymiary (obudowa)	Średnica 288 mm (11,34 cala), głębokość 223 mm (8,78 cala)
Otwór wycięcia	292 mm (11,5 cala)
Maksymalna grubość sufitu	57 mm (2,25 cala)
Masa netto (głośnik z kratą)	6,50 kg (14,3 funta)
Masa netto (płyta wzmacniająca)	0,82 kg (1,8 funta)
Napięcie wejściowe	70 V / 100 V
Impedancja	8 Ω, 100 W
Moc (70 V)	2,5 / 5 / 10 / 20 / 40 / 80 W
Moc (100 V)	5 / 10 / 20 / 40 / 80 W
Zalecany przekrój kabla	18 AWG (0,8 mm²) do 14 AWG (2,1 mm²)
Zastosowanie	Tylko do wnętrz
Czyszczenie	Tylko suchą szmatką
Mocowanie bezpieczeństwa	Dołączony jednorazowy przewód bezpieczeństwa
Gwarancja	Ograniczona gwarancja (patrz PRO.BOSE.COM)
Normy zgodności	ANSI/UL 1480A, UL-2043, NFPA 70, NFPA 90-A, CEI 60268-5

Często zadawane pytania - DesignMax DM6C BOSE

Jakie jest napięcie zasilania i jak ustawić moc?

Głośnik działa przy napięciu 70 V lub 100 V. Moc reguluje się za pomocą obrotowego przełącznika na transformatorze przy użyciu płaskiego śrubokręta. Dostępne wartości to 2,5/5/10/20/40/80 W dla 70 V i 5/10/20/40/80 W dla 100 V.

Jaki rodzaj kabla użyć do podłączenia?

Użyj kabla o przekroju 18 AWG (0,8 mm²) do 14 AWG (2,1 mm²). Zdejmij izolację na długość 6 mm (¼ cala) w celu podłączenia do złącza.

Jak zainstalować głośnik w suficie kasetonowym?

Wytnij otwór o średnicy 292 mm w płycie. Umieść płytę wzmacniającą na stelażu, załóż płytę z powrotem, a następnie zmontuj płytę, wkładając ramiona i pierścień. Przeprowadź kabel, włóż głośnik i dokręć śruby mocujące.

Czy obowiązkowe jest użycie kabla bezpieczeństwa?

Niektóre przepisy budowlane tego wymagają. Bose zaleca kabel lub linkę bezpieczeństwa jako dodatkowe mocowanie. Krata jest wyposażona w jednorazowy przewód bezpieczeństwa, który należy włożyć w przewidziany otwór.

Czy mogę zainstalować głośnik w profesjonalnej kuchni?

Głośnik nie jest przeznaczony do bezpośredniego kontaktu z olejami kuchennymi. Taka instalacja może obniżyć wydajność i zakłócić działanie. W kuchniach unikaj umieszczania głośnika w bezpośrednim sąsiedztwie powierzchni do gotowania.

Jak czyścić głośnik DesignMax DM6C?

Czyść tylko suchą szmatką. Nie używaj mydła, detergentu, oleju mineralnego, alkoholu ani innych środków chemicznych. Nie narażaj głośnika na działanie substancji chemicznych nieokreślonych przez Bose.

Czy głośnik nadaje się do wilgotnych środowisk (basen, sauna)?

Nie, ten produkt jest przeznaczony wyłącznie do użytku w suchych pomieszczeniach. Nie instaluj go w miejscach narażonych na działanie wody lub kondensację (basen kryty, park wodny, sauna, łaźnia parowa itp.).

Jakie są dokładne wymiary głośnika?

Średnica kraty: 356 mm (14 cali), średnica obudowy: 288 mm (11,34 cala), głębokość obudowy: 223 mm (8,78 cala). Otwór wycięcia: 292 mm (11,5 cala). Maksymalna grubość sufitu: 57 mm (2,25 cala).

Co zrobić w przypadku awarii lub potrzeby naprawy?

Nie próbuj naprawiać samodzielnie. Powierz konserwację autoryzowanemu centrum serwisowemu lub profesjonalnemu instalatorowi. Skontaktuj się z Bose Professional za pośrednictwem PRO.BOSE.COM, aby znaleźć autoryzowanego sprzedawcę lub dystrybutora.

Jakie są normy bezpieczeństwa i certyfikaty głośnika?

Głośnik jest zgodny z ANSI/UL 1480A-2016, UL-2043 (nadaje się do przestrzeni nadstropowych), NFPA 70 (National Electrical Code), NFPA 90-A oraz CEI 60268-5. Jest również zgodny z dyrektywami europejskimi (deklaracja na www.Bose.com/compliance).

INSTRUKCJA OBSŁUGI DesignMax DM6C BOSE

Instrukcja montażu....44

安装指南 50

安装指南 56

設置ガイド....62

1. دليل التركيب

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.

Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się z firmą Bose Professional, ze sprzedawca bądź dystrybutorem w okolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie z instrukcjami.
5. Nie należy korzystać z tego urządzenia w pobliżu wody.
6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.
7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.
8. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).
9. Należy korzystać wyłącznie z dodatków i akcesoriów zalecanych przez producenta.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ na funkcjonowanie implantów medycznych, należy skonsultować się z lekarzem.

• Wszystkie produkty Bose muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżowymi. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.
• Niebezpieczny montaż lub podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lub śmierć oraz uszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej w tym przypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę o odpowiednim sprzęcie i bezpiecznych technikach montażu.
• Nie wolno montować produktu w miejscach, w których może być on narażony na kontakt z wodą lub ze skroploną parą wodną.
• Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łażniach parowych i lodowiskach).
• Nie montować uchwytu na powierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisam budowlanymi.
• Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub określonych przez firmę Bose jako odpowiednie do głośników DesignMax DM6C. Informacje na temat zgodnych akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem PRO. BOSE.COM.
• Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świecie.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz innych rozpuszczalników na bazie węglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.
• Osłona wyposażona jest w linkę bezpieczeństwa przeznaczoną do jednorazowego użytku.

Informacje prawne

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki w celu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji i recyklingu tego produktu, skontaktuj się z samorządem lokalnym, zakładem utylizacji odpadów albo ze sklepem, w którym produkt został nabyty.

Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.

Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji o importerze i usługach: [phone]

Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: [phone]

Bose and DesignMax są znakami towarowymi firmy Bose Corporation.

Siedziba główna firmy Bose Corporation: 1-877-230-5639

© 2019 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczoną gwarancją. Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

Klasyfikacja produktu:

Napięcie wejściowe: 70 V / 100 V

Impedancja: 8 Ω, 100 W

Prąd lub moc: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V):

5 W, 10 W, 20 W, 40 W, 80 W

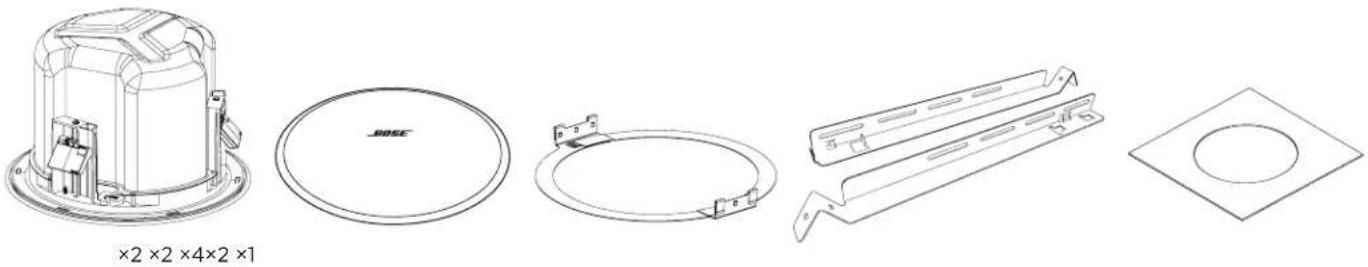

Zawartość opakowania

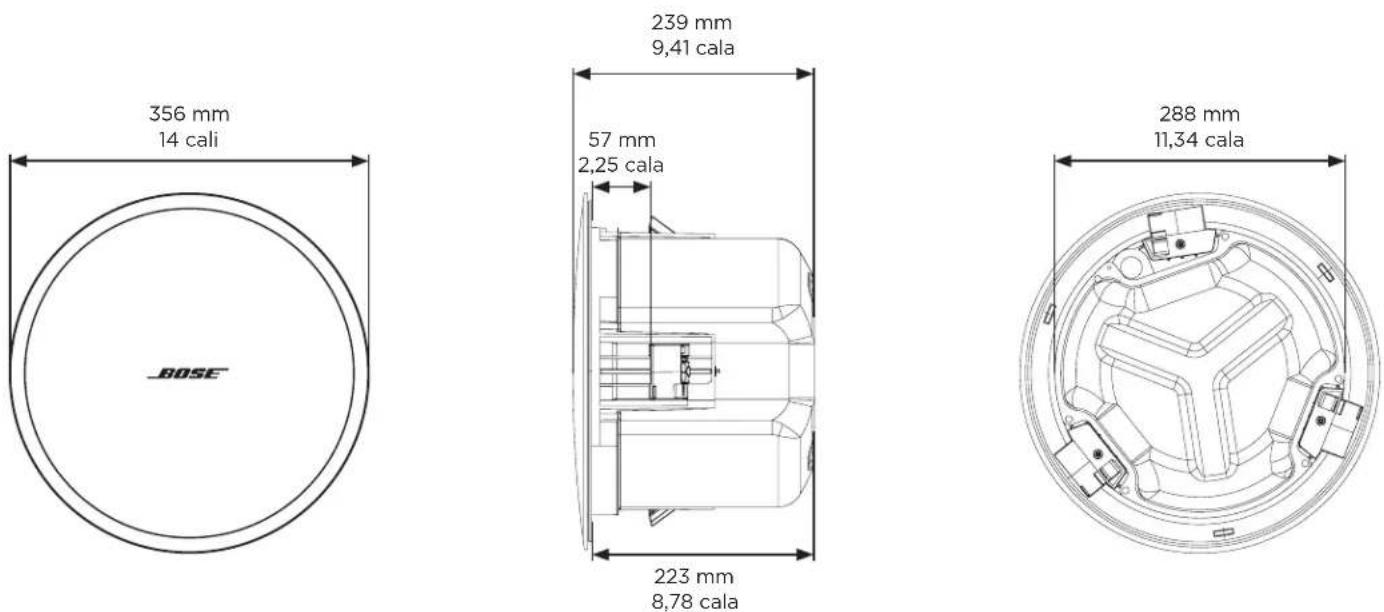

Wymiary produktu

Dane techniczne

Dodatkowe dane techniczne można znaleźć w arkuszu danych technicznych DesignMax DM6C na stronie PRO.BOSE.COM.

Fizyczne

Wymiary produktu Średnica maskownicy:356 mm (14,00 cali)

Głębokość tylnej puszki:223 mm (8,78 cala)

Wycięcie otworu 292 mm (11,5 cala)

Maksymalna grubość sufitu 57 mm (2,25 cala)

Waga netto — głośnik z osłoną 6,50 kg (14,3 funta)(pojedynczy)

Waga netto — mostek płytkowy 0,82 kg (1,8 funta)(pojedynczy)

Waga przesyłki (para) 17,74 kg (39,1 funta)

Ważne informacje dotyczące instalacji

Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach. Instalator jest zobowiązany zainstalaować głośniki i system montażowy zgodnie ze wszystkimi obowiązującymi regulaminami, w tym regulaminami i przepisami obowiązującymi w budynku. Przed instalacją produktu należy skonsultować się z odpowiednimi władzami.

Odpowiedzialność za bezpieczeństwo instalacji głośników spoczywa na instalatorze. Nieprawidłowe zamontowanie głośnika może spowodować uszkodzenie urządzenia, obrażenia ciała lub śmierć. Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z wodą lub ze skroploną parą wodną.

Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).

Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie z zaleceniami producenta.

Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, piece lub inne urządzenia wydzielające ciepło (np. wzmacniacze).

Nie montować na powierzchniach niewystarczajaco solidnych lub stwarzających zagrożenia związane na przykład z instalacją elektryczną lub hydrauliczną. W przypadku wątpliwości związanych z montażem uchwytu skontaktować się z wykwalifikowanym instalatorem. Upewnić się, że uchwyt został zamontowany zgodnie z lokalnymi przepisami budowlanymi.

Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę Bose, w tym m.in. środków smarnych i czyszczących, środków do ochrony instalacji elektrycznych oraz innych rozpuszczalników na bazie węglowodorów. Narażenie na działanie takich substancji może prowadzić do degradacji materiałów plastikowych, a w rezultacie do pękania i stworzenia zagrożenia upadkiem.

Opcje montażu

Opcje montażu i akcesoria

① Regulowany mostek do płytek (w zestawie)
2 Podkładka montażowa (opcjonalna)

W przypadku korzystania z elastycznego metalowego kanału kablowego należy użyć łącznika 38 cala lub podwójnego złącza 38 cala (dupleksu).

Uwaga: przepusty kablowe nie są dołączone do zestawu.

^3/8 cala, pojedynczy ^3/8 cala, podwójne

wejście/pętla

Okablowanie głośnika

Grubość przewodu

Do montażu głośnika DesignMax DM6C należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ^2 ) do 14 AWG (2,1 mm ^2 ).

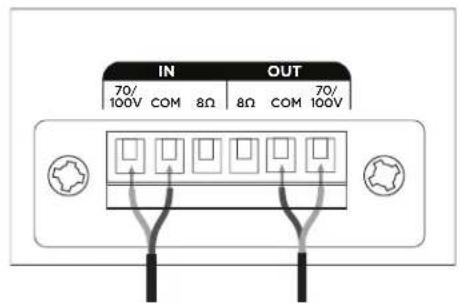

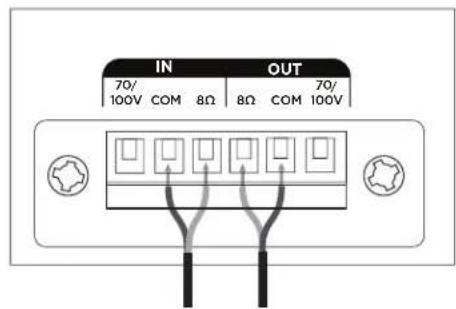

Schematy połączeń

Odstonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.

70 V / 100 V

8Ω

Ustawienia głośnika

** NC brak połączenia (nie używać)* Ustawienia fabryc

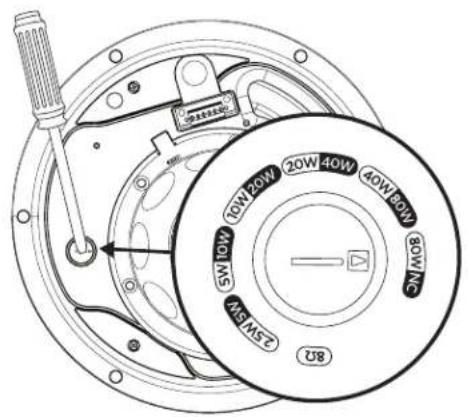

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.

Przygotowanie do montażu

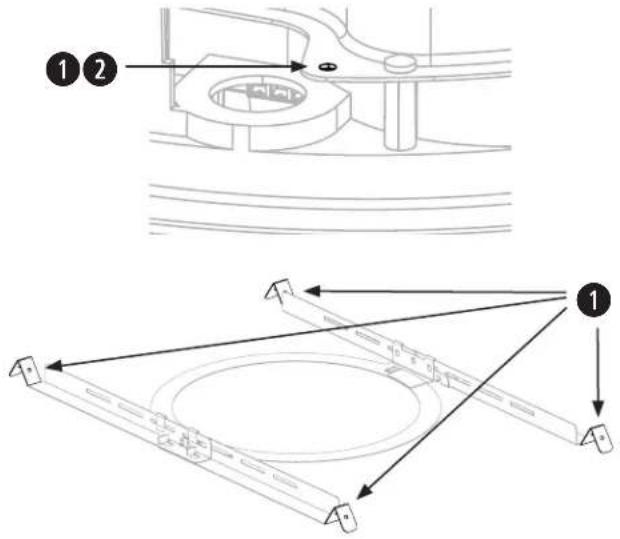

Korzystanie z kabla zabezpieczającego

Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób i elementy montażu muszą być zgodne z lokalnymi normami i przepisami budowlanymi.

Firma Bose zaleca użycie (1) przewodu zabezpieczającego lub (2) kabla zabezpieczającego jako dodatkowego mechanizmu zabezpieczającego. Punkty mocowania osprzętu zabezpieczającego przedstawiono na poniższych schematach.

Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego.

Montaż mostka płytkowego

Uwaga: w przypadku montażu w suficie twardym należy zmontować mostek płytkowy po włożeniu szyn i pierścienia przez otwór (patrz strona 48).

1. Wyrównać szyny i wsunąć zaczepy do szczelin.
2. Pociągnąć szyny na zewnątrz, aby je zamocować.
3. Ustawić szyny równolegle do siebie i wcisnąć pierścień mostka płytkowego, aby zamocować pierścień na szynach.

Uwaga: montaż w pobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów, np. w komercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub funkcjonalność głośnika.

Przygotowanie akustycznej płytki sufitowej

Przycinanie płytki sufitowej

1. Usunąć płytkę i użyć szablonu do zaznaczenia otworu głośnika na płytce. Aby wyśrodkować szablon na płytce, narysować znak X, łącząc narożniki po przekątnej i wyśrodkować szablon, używając punktu przecięcia.

2. Wyciąć otwór w płytce.

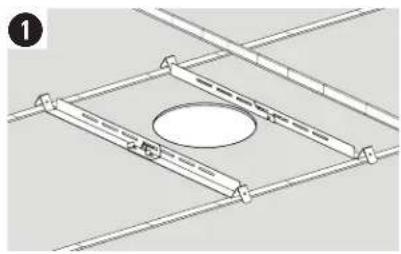

Montaż mostka płytkowego

1. Umieścić złożony mostek płytkowy w poprzek kratki sufitowej. W razie potrzeby wyregulować położenie mostka, tak aby szyny spoczywały na kratce sufitowej.

2. Zamontować płytkę w suficie.

Przygotowanie sufitu twardego (istniejąca konstrukcja)

Przycinanie sufitu

1. Użyć szablonu do zaznaczenia otworu w suficie.
2. Wyciąć otwór w suficie.

Montaż mostka płytkowego

1. Wsunąć szyny mostka płytkowego w otwór i umieścić szyny równolegle do siebie w poprzek kratki sufitowej lub podkładki sufitowej.
2. Zmontować mostek płytkowy.

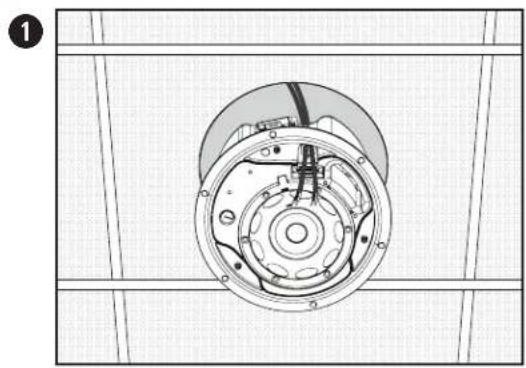

1. Przeciągnąć przewód audio przez otwór na kable.
2. Wsunąć głośnik przez otwór i do mostka płytkowego. Przed poluzowaniem uchwytu na głośniku należy upewnić się, że zaczepy na mostku zostały zablokowane.
3. Odłączyć złącze, podłączyć okablowanie do złącza i ponownie podłączyć złącze do głośnika. Informacje na temat okablowania można znaleźć w sekcji Podłączanie okablowania do głośnika na stronie 46.
4. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. W przypadku używania wiertarki udarowej należy ustawić niski moment obrotowy.

OSTRZEŻENIE: zbyt mocne dokręcenie śrub może spowodować uszkodzenie punktu mocowania zaczepu lub sufitu, co może prowadzić do zagrożenia upadkiem.

Montaż w suficie twardym z wykorzystaniem podkładki montażowej (nowa konstrukcja)

Informacje na temat instalacji podkładki montażowej można znaleźć w podręczniku instalacji podkładki montażowej DesignMax na stronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać się z informacjami zawartymi w sekcji Montaż głośnika na stronie 48.

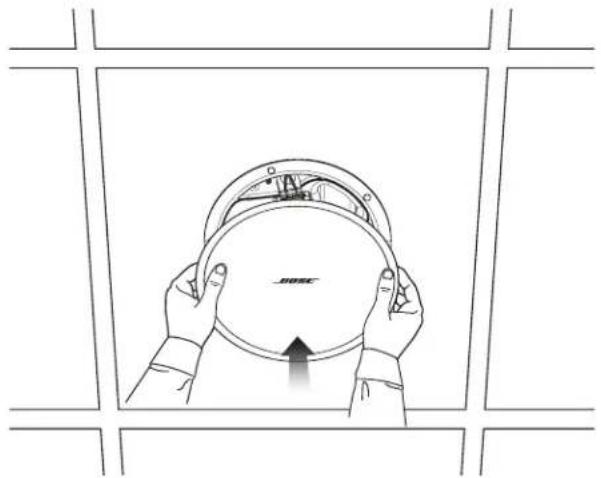

Mocowanie osłony głośnika

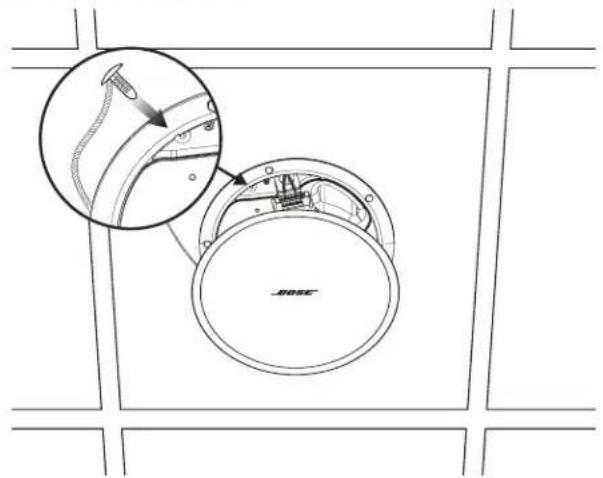

Włożyć kołek linki bezpieczeństwa do otworu w głośniku. Oburącz nałożyć osłonę na głośnik. Ostona jest mocowana do głośnika magnetycznie.

Informacje dotyczące bezpieczeństwa i zgodności

Głośnik Bose DesignMax DM6C przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami:

Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego

Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S 5591, numer kontrolny 3N89

UL-2043, 2013, Test pożarowy i widzialne uwalnianie dymu dla produktów dyskretnych i ich akcesoriów zainstalowanych w przestrzeniach wentylacyjnych. Nadaje się do użytku w przestrzeniach wentylacyjnych (plenum).

Głośniki nadają się do instalacji przy użyciu okablowania klasy 1, klasy 2 lub klasy 3, zgodnie z normą NFPA 70, National Electric Code, 2017, art. 640

NFPA 90-A, 2015, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.11.2.6.5

Głośnik DesignMax DM6C został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów łączonych:

testy zgodne z normą IEC60268-5, 2007.
