Producttype	Inbouwplafondluidspreker
Merk	Bose
Model	DesignMax DM6C
Afmetingen (rooster)	Diameter 356 mm (14,00 inch)
Afmetingen (behuizing)	Diameter 288 mm (11,34 inch), diepte 223 mm (8,78 inch)
Uitsparing	292 mm (11,5 inch)
Max. plafonddikte	57 mm (2,25 inch)
Nettogewicht (luidspreker met rooster)	6,50 kg (14,3 lb)
Nettogewicht (verstevigingsplaat)	0,82 kg (1,8 lb)
Ingangsspanning	70 V / 100 V
Impedantie	8 Ω, 100 W
Vermogen (70 V)	2,5 / 5 / 10 / 20 / 40 / 80 W
Vermogen (100 V)	5 / 10 / 20 / 40 / 80 W
Aanbevolen kabeldoorsnede	18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²)
Gebruik	Alleen voor binnen
Reiniging	Alleen met droge doek
Veiligheidsbevestiging	Eenmalig te gebruiken veiligheidskoord inbegrepen
Garantie	Beperkte garantie (zie PRO.BOSE.COM)
Nalevingsnormen	ANSI/UL 1480A, UL-2043, NFPA 70, NFPA 90-A, IEC 60268-5

Veelgestelde vragen - DesignMax DM6C BOSE

Wat is de voedingsspanning en hoe stel ik het vermogen in?

De luidspreker werkt op 70 V of 100 V. Het vermogen wordt ingesteld met een draaischakelaar op de transformator met behulp van een platte schroevendraaier. Beschikbare waarden: 2,5/5/10/20/40/80 W bij 70 V en 5/10/20/40/80 W bij 100 V.

Welk type kabel moet ik gebruiken voor de aansluiting?

Gebruik een kabel met doorsnede 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²). Strip 6 mm (¼ inch) draad voor de connector.

Hoe installeer ik de luidspreker in een plafond met tegels?

Zaag een opening van 292 mm diameter in de tegel. Plaats de verstevigingsplaat op de structuur, plaats de tegel terug en monteer de plaat door de armen en ring in te brengen. Voer de kabel door, plaats de luidspreker en draai de bevestigingsschroeven aan.

Is het verplicht om een veiligheidskabel te gebruiken?

Sommige bouwvoorschriften vereisen dit. Bose beveelt een veiligheidskabel of -draad als secundaire bevestiging aan. Het rooster is voorzien van een eenmalig te gebruiken veiligheidskoord dat in de daarvoor bestemde opening moet worden gestoken.

Kan ik de luidspreker installeren in een professionele keuken?

De luidspreker is niet ontworpen voor directe blootstelling aan bakolie. Een dergelijke installatie kan de prestaties verminderen en de werking in gevaar brengen. Vermijd plaatsing direct naast kookoppervlakken in keukens.

Hoe reinig ik de DesignMax DM6C-luidspreker?

Reinig alleen met een droge doek. Gebruik geen zeep, schoonmaakmiddel, minerale olie, alcohol of andere chemische middelen. Stel de luidspreker niet bloot aan niet door Bose gespecificeerde chemicaliën.

Is de luidspreker geschikt voor vochtige omgevingen (zwembad, sauna)?

Nee, dit product is alleen bestemd voor droog gebruik binnenshuis. Installeer het niet op plaatsen die worden blootgesteld aan water of condensatie (binnenzwembad, waterpark, sauna, stoombad, enz.).

Wat zijn de exacte afmetingen van de luidspreker?

Diameter rooster: 356 mm (14 inch), diameter behuizing: 288 mm (11,34 inch), diepte behuizing: 223 mm (8,78 inch). Uitsparing: 292 mm (11,5 inch). Max. plafonddikte: 57 mm (2,25 inch).

Wat te doen bij een storing of reparatiebehoefte?

Probeer niet zelf te repareren. Laat onderhoud uitvoeren door een erkend servicecentrum of een professionele installateur. Neem contact op met Bose Professional via PRO.BOSE.COM om een erkende dealer of distributeur te vinden.

Wat zijn de veiligheidsnormen en certificeringen van de luidspreker?

De luidspreker voldoet aan ANSI/UL 1480A-2016, UL-2043 (geschikt voor plenums), NFPA 70 (National Electrical Code), NFPA 90-A en IEC 60268-5. Het voldoet ook aan de Europese richtlijnen (verklaring op www.Bose.com/compliance).

GEBRUIKSAANWIJZING DesignMax DM6C BOSE

Installatiehandleiding 32

Monteringsveiledning....38

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs!

Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur,

gaat u naar PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de DesignMax DM6C loudspeakers. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoffen. Bloatstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
• De grille is voorzien van een veiligheidspin voor eenmalig gebruik.

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neernt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. '7' is 2007 of 2017.

Bose en DesignMax zijn handelsmerken van Bose Corporation.

Hoofdkantoor Bose Corporation: 1877 230 5639

©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie. Ga naar PRO.BOSE.COM voor garantie-informatie.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 100 W

Stroomsterkte: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W;

(100 V): 5 W, 10 W, 20 W, 40 W, 80 W

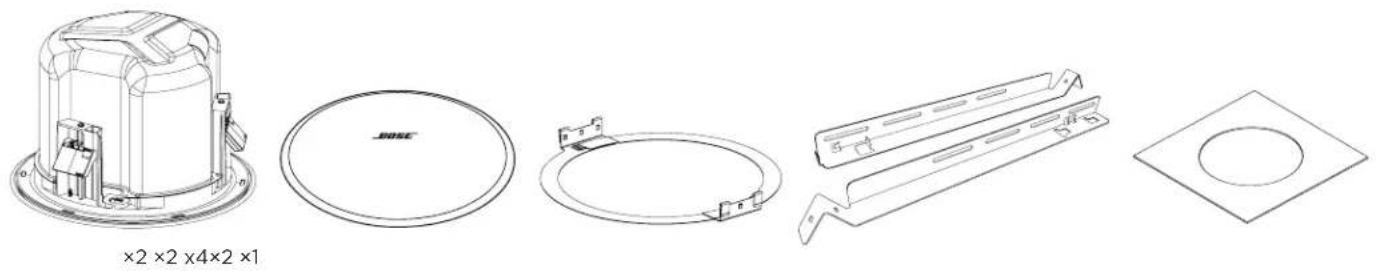

Inhoud van de doos

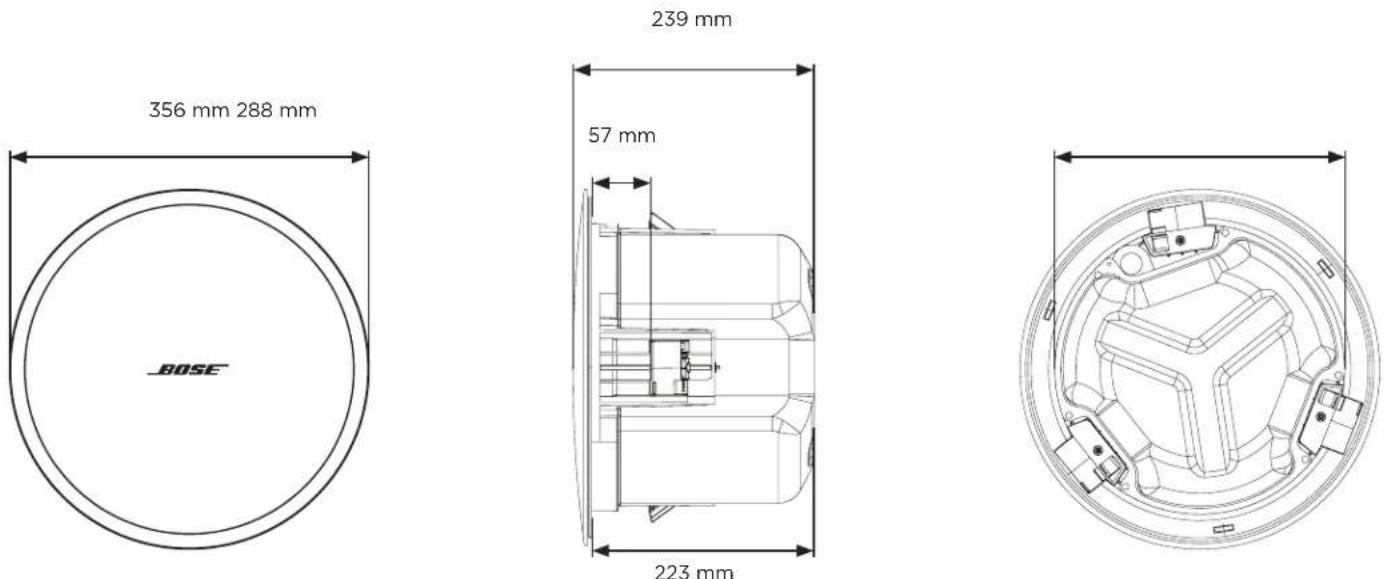

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM6C op PRO.BOSE.COM.

Fysiek
Afmetingen van het product Diameter grille: 356 mm
	Diameter behuizing: 288 mm
	Diepte achtermantel: 223 mm
Uit te snijden gat 292 mm
Maximale dikte plafond 57 mm
Nettogewicht, luidspreker met grille (enkel)	6,50 kg
Nettogewicht tegelbrug (enkel)	0,82 kg
Verzendgewicht (paar)	17,74 kg

Belangrijke installatie-informatie

Dit product is alleen bestemd voor binnengebruik.

Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.

Het is de verantwoordelijkheid van de installateur om de luidspreker veilig te installeren. Onjuiste installatie van de luidspreker kan leiden tot schade, letsel of een dodelijk ongeval.

Monteer het product niet op locaties waar het kan worden blootgesteld aan water of condensatie.

Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.

Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.

Bevestig niet aan oppervlakken die niet stevig zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

Installatieopties

Installatieopties en -accessoires

① Verstelbare tegelbrug (meegeleverd)
② Inbouwplaat (optioneel)

Gebruik de flexibele metalen geleider in combinatie met een leidinghulpstuk van 9,5 mm of een dubbele (duplex) connector van 9,5 mm.

Opmerking: Leidinghulpstukken zijn niet meegeleverd.

De DesignMax DM6C loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²).

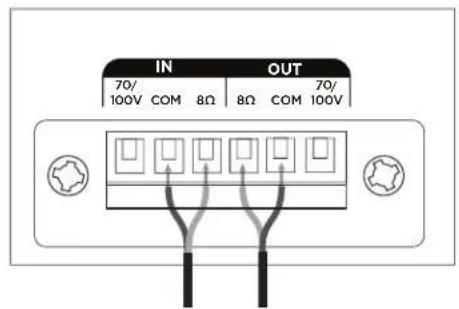

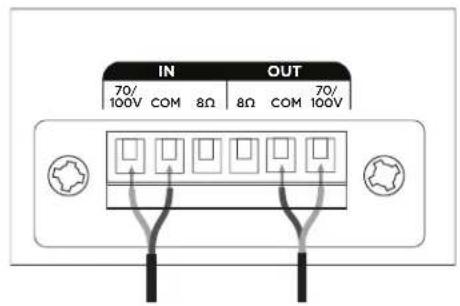

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

70 V/100 V

8 Ω

Luidsprekerinstellingen

** NC: No Connection (geen aansluiting; niet gebruiken)

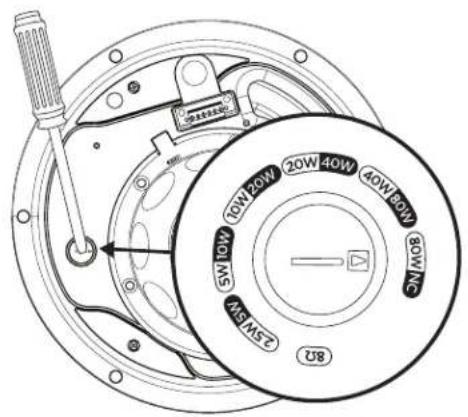

Transformerinstelling

Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

De installatie voorbereiden

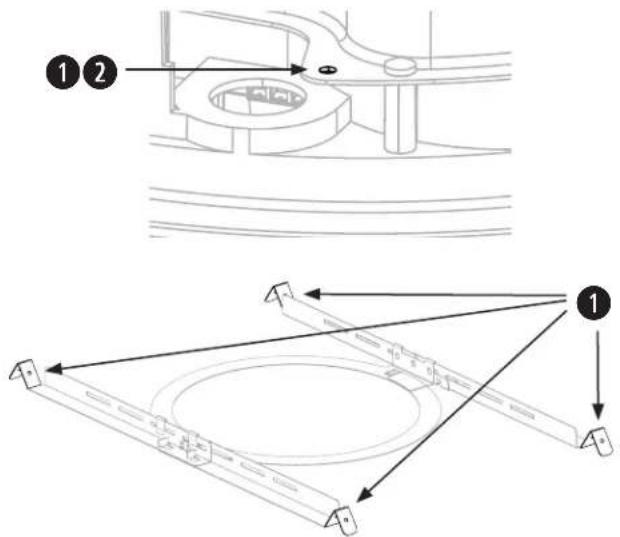

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose raadt aan (1) een veiligheidsdraad of (2) veiligheidskabel te gebruiken als secundaire bevestigingsmethode. Raadpleeg de onderstaande schema's voor bevestigingspunten.

Volg de instructies van de fabrikant voor eventueel al ingebouwde secundaire beveiligingsmechanismen.

De tegelbrug in elkaar zetten

Opmerking: Bij installatie in een hard plafond monteert u de tegelbrug nadat u de rails en ring door de opening hebt gehaald (zie pagina 36).

1. Lijn de rails uit en steek de lipjes door de openingen.
2. Trek de rails naar buiten om de onderdelen te bevestigen.
3. Zorg dat de rails evenwijdig aan elkaar liggen en druk de ring van de tegelbrug naar beneden om de ring aan de rails te bevestigen.

Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.

De akoestische plafondtegel voorbereiden

Een opening in de plafondtegel zagen

1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een 'X' diagonaal vanuit de hoeken van de tegel, zodat u het sjabloon kunt centreren op het snijpunt.

2. Zaag een opening in de tegel.

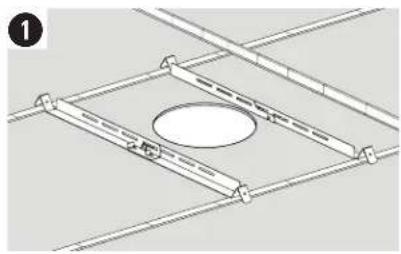

De tegelbrug plaatsen

1. Plaats de gemonteerde tegelbrug op het plafondraster. Verstel indien nodig de tegelbrug zo dat de rails op het plafondraster rusten.

2. Plaats de tegel terug in het plafond.

Een hard plafond voorbereiden (bestaande constructie)

Een opening in het plafond zagen

1. Teken met behulp van het sjabloon een opening af in het plafond.
2. Zaag een opening in het plafond.

De tegelbrug plaatsen

1. Haal de rails en ring van de tegelbrug door de opening en leg de rails evenwijdig aan elkaar op het plafondraster of belegstuk.
2. Zet de tegelbrug in elkaar.

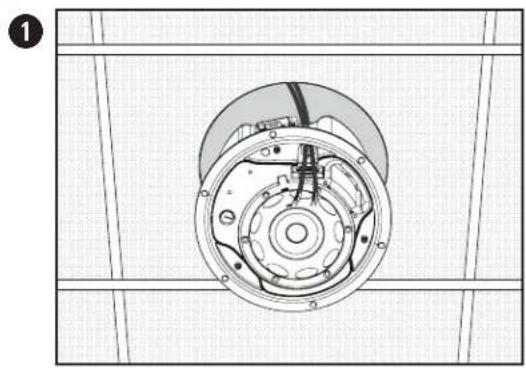

De luidspreker bevestigen

1. Haal de audiokabel door de kabelopening.
2. Steek de luidspreker door de opening en de tegelbrug. Zorg ervoor dat de ankers in de tegelbrug grijpen voordat u de luidspreker loslaat.
3. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 34.
4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische boor-/schroefmachine het apparaat in op een laag koppel.

WAARSCHUWING: Wanneer u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.

Installatie in een hard plafond met een inbouwplaat (nieuwbouw)

Raadpleeg voor informatie over het installeren van de inbouwplaat de installatiehandleiding voor de DesignMax-inbouwplaat op PRO.BOSE.COM. Raadpleeg na installatie van de inbouwplaat De luidspreker bevestigen op pagina 36.

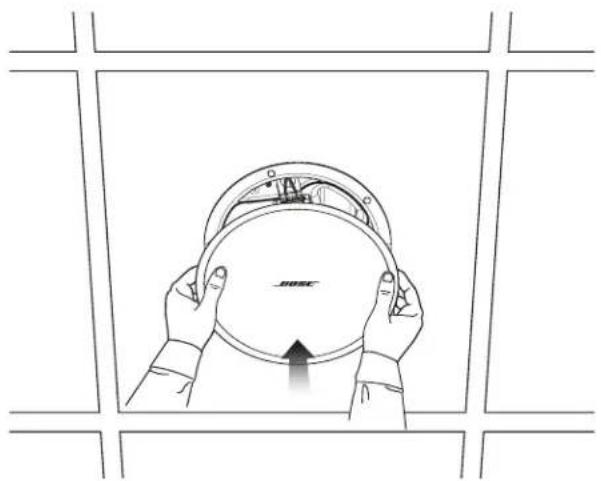

De grille plaatsen

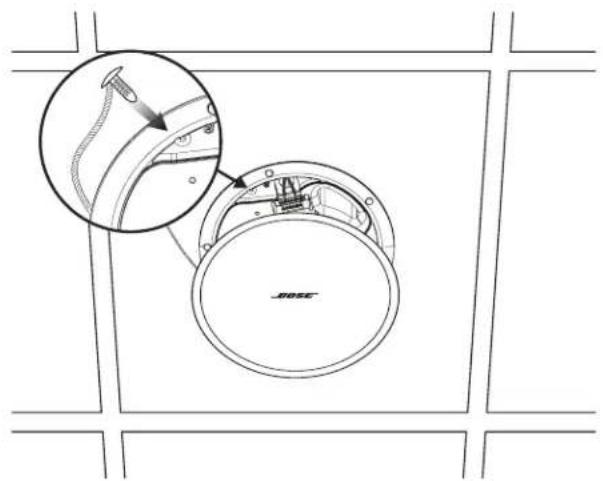

Steek de veiligheidspin in het gat in de luidspreker. Plaats met beide handen de grille tegen de luidspreker. De grille wordt magnetisch aan de luidspreker bevestigd.

Veiligheid en naleving van regelgeving

De Bose DesignMax DM6C loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640

NFPA 70, National Electrical Code, 2017, artikel 300-22(c)

De DesignMax DM6C loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen:

Getest volgens IEC60268-5, 2007
