製品タイプ	天井埋め込みスピーカー
ブランド	Bose
モデル	DesignMax DM6C
寸法（グリル）	直径 356 mm（14.00 インチ）
寸法（筐体）	直径 288 mm（11.34 インチ）、奥行き 223 mm（8.78 インチ）
切り欠き穴	292 mm（11.5 インチ）
最大天井厚さ	57 mm（2.25 インチ）
正味重量（スピーカー＋グリル）	6.50 kg（14.3 lb）
正味重量（補強プレート）	0.82 kg（1.8 lb）
入力電圧	70 V / 100 V
インピーダンス	8 Ω、100 W
出力（70 V）	2.5 / 5 / 10 / 20 / 40 / 80 W
出力（100 V）	5 / 10 / 20 / 40 / 80 W
推奨ケーブル断面積	18 AWG（0.8 mm²）～ 14 AWG（2.1 mm²）
使用用途	屋内専用
お手入れ	乾いた布のみ
安全固定	付属の使い捨て安全コード
保証	限定保証（PRO.BOSE.COM参照）
適合規格	ANSI/UL 1480A、UL-2043、NFPA 70、NFPA 90-A、IEC 60268-5

よくある質問 - DesignMax DM6C BOSE

電源電圧と出力の設定方法は？

スピーカーは70Vまたは100Vで動作します。出力は、トランスのロータリースイッチをマイナスドライバーで回して設定します。利用可能な値は、70Vで2.5/5/10/20/40/80W、100Vで5/10/20/40/80Wです。

接続にはどのようなケーブルを使用すればよいですか？

18 AWG (0.8 mm²) ～ 14 AWG (2.1 mm²) のケーブルを使用します。コネクタ用に6 mm (¼ インチ) の被覆を剥いてください。

天井タイルにスピーカーを取り付ける方法は？

タイルに直径292 mmの穴を開けます。補強プレートをフレームに置き、タイルを元に戻し、アームとリングを挿入してプレートを組み立てます。ケーブルを通し、スピーカーを挿入して固定ネジを締めます。

安全ケーブルの使用は必須ですか？

一部の建築基準では必須です。Boseは二次固定として安全ケーブルまたはワイヤーを推奨します。グリルには、所定の穴に挿入する使い捨て安全コードが付属しています。

業務用厨房にスピーカーを設置できますか？

スピーカーは調理油に直接さらされることを想定していません。そのような設置は性能を低下させ、動作を損なう可能性があります。厨房では、調理面のすぐ近くにスピーカーを設置しないでください。

DesignMax DM6C のお手入れ方法は？

乾いた布でのみ拭いてください。石鹸、洗剤、鉱油、アルコール、その他の化学薬品は使用しないでください。Boseが指定していない化学物質にスピーカーをさらさないでください。

スピーカーは湿気の多い環境（プール、サウナ）に適していますか？

いいえ、本製品は乾燥した屋内専用です。水や結露にさらされる場所（屋内プール、ウォーターパーク、サウナ、スチームルームなど）には設置しないでください。

スピーカーの正確な寸法は？

グリル直径: 356 mm (14 インチ)、筐体直径: 288 mm (11.34 インチ)、筐体奥行き: 223 mm (8.78 インチ)。切り欠き穴: 292 mm (11.5 インチ)。最大天井厚さ: 57 mm (2.25 インチ)。

故障や修理が必要な場合はどうすればよいですか？

ご自身で修理を試みないでください。保守は認定サービスセンターまたは専門の設置業者に依頼してください。Bose Professional (PRO.BOSE.COM) に連絡して、正規販売店または代理店をお探しください。

スピーカーの安全規格と認証は？

スピーカーは、ANSI/UL 1480A-2016、UL-2043 (プレナム対応)、NFPA 70 (米国電気規定)、NFPA 90-A、IEC 60268-5 に準拠しています。また、欧州指令にも準拠しています (www.Bose.com/compliance の宣言をご参照ください)。

使用説明書 DesignMax DM6C BOSE

电流或功率：(70V)：2.5W、5W、10W、20W、40W、80W

(100V): 5W、10W、20W、40W、80W

规范信息

電流或功率：(70V)：2.5W、5W、10W、20W、40W、80W

(100V): 5W、10W、20W、40W、80W

法規資訊

使用放樣板在硬式天花板安裝揚聲器（新建工程）

安全上の留意項目および使用方法をよく読み、いつでも参照できるように保管してください。

本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般的な固定設置システムにおける本製品を対象に、基本的な設置と安全上のガイドラインを施工業者様に提供します。設置する前に、本書とすべての安全に関する警告をお読みください。

ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセンター、ポーズ認定の施工業者、技術者、ディーラーまたはディストリビューターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーまたはディストリビューターを検索するには、PRO.BOSE.COMにアクセスしてください。

1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. この製品を水の近くで使用しないでください。
6. 清掃の際は乾いた布を使用してください。
7. 通気孔は塞がないでください。製造元の指示に従って設置してください。
8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置 デンプを含む)の近くには設置しないでください。
9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用ください。

警告/注意

この製品には磁性材料が含まれています。体内に埋め込まれている医療機器への影響については、医師にご相談ください。

• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびそのマウントシステムを設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備機器等への損傷の原因となる可能性があります。適用する設置方法の信頼性を評価することは、施工業者の責任です。適切な部品および安全な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの設置を行うことができます。
• 結露や水に晒される場所に本体を設置しないでください。
• この製品は屋内の水を使用するエリア 屋内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど)での設置または使用を意図していません。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠れている場合は、本製品を設置しないでください。ブラケットの取り付け方法がわからない場合は、専門業者に作業を依頼してください。ブラケットを取り付ける際は、建築関連法規に従ってください。
• DesignMax DM6Cには、本体付属またはポーズ指定の取り付け部品およびアクセサリーのみをご使用ください。使用可能なアクセサリーの詳細については、PRO.BOSE.COMに用意されている本製品のテクニカルデータシートを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくなどの火気を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、およびその他の炭化水素を基剤とする溶剤などを含む、ボーズ指定以外の化学物質にさらさないでください。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。
• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可能性がある場所で使用しないでください。
• 単体で使用する安全ストラップビンがグリルに付属しています。

規制に関する情報

製造日: シリアル番号の8桁目の数字は製造年を表します。『』は2007年または2017年です。

BoseおよびDesignMaxは、Bose Corporationの商標です。

©2019 Bose Corporation. 本書のいかなる部分も、書面による事前の許可のない複写、変更、配布、その他の使用は許可されません。

保証情報

保証の内容および条件につきましては、付属の保証書をご覧ください。 保証の詳細については、PRO.BOSE.COMをご覧ください。

仕様:

入力電圧: 70V/100V

インピーダンス: 8 Ω、100 W

電流またはパワー: (0V): 2.5W、5W、10W、20W、40W、80W (100V):

5W、10W、20W、40W、80W

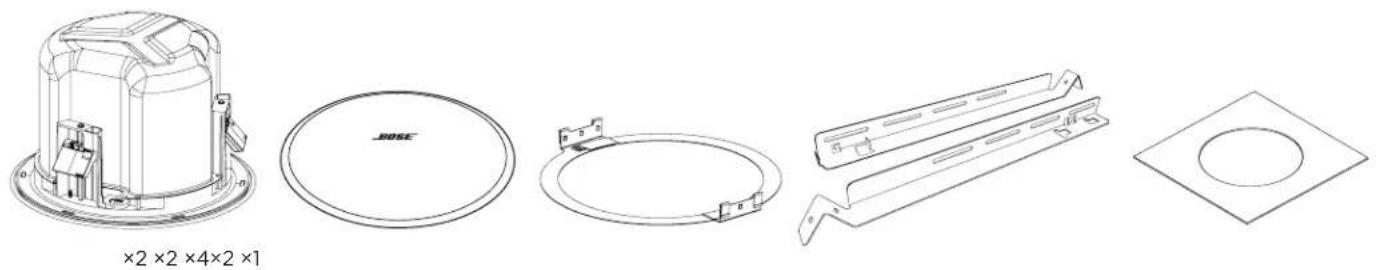

パッケージ内容

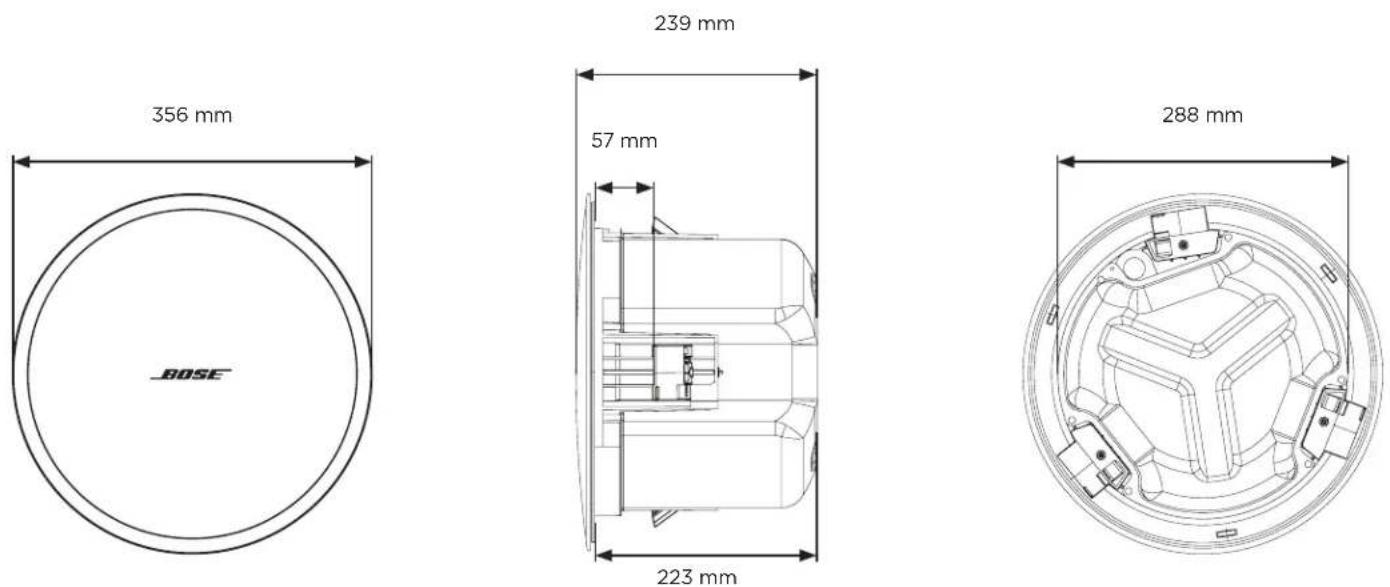

製品寸法

技術仕様

詳細な仕様は、PRO.BOSE.COMに用意されている、DesignMax DM6Cのテクニカルデータシートを参照してください。

物理的仕様
製品寸法	グリル直径: 356 mm
	エンクロージャーの直径:288 mm
	バックカン奥行き: 223 mm
開口寸法	292 mm
最大対応板厚	57 mm
質量 スピーカーとグリル、単体)	約6.50 kg
質量 タイルブリッジ単体)	約0.82 kg
梱包質量 ペア)	約17.74 kg

設置に関する重要な情報

この製品は屋内専用です。

各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびそのマウントシステムを設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。

スピーカー設置時の安全確保は、施工業者の責任で実施してください。スピーカーの設置が不適切だった場合、損傷、人身への傷害、死亡事故等の原因となるおそれがあります。

結露や水に晒される場所に本体を設置しないでください。

この製品は屋内の水を使用するエリア 篐内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど)での設置または使用を意図していません。

通気孔は塞がないでください。製造元の指示に従って設置してください。

ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置 パンプを含む)の近くには設置しないでください。

設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠れている場合は、本製品を設置しないでください。ブラケットの取り付け方法がわからない場合は、専門業者に作業を依頼してください。ブラケットを取り付ける際は、建築関連法規に従ってください。スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、およびその他の炭化水素を基剤とする溶剤などを含む、ボーズ指定以外の化学物質にさらさないでください。製品がこうした物質に触れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。

設置オプション

設置オプションとアクセサリー

① アジャスタブルタイルブリッジ 向梱)
② ラフインパン オプション)

フレキシブルメタル導管を使う場合は、 3/8 インチのシングル導管か 3/8 インチの複式導管コネクターを使ってください。

注: 導管器具は付属していません。

^3/8 インチシングル導管 ^3/8 インチ複式導管

スピーカーの配線

ケーブルゲージ

DesignMax DM6Cで使用できるケーブル径は、18 AWG (0.8 mm²)～14 AWG (2.1 mm²)のみです。

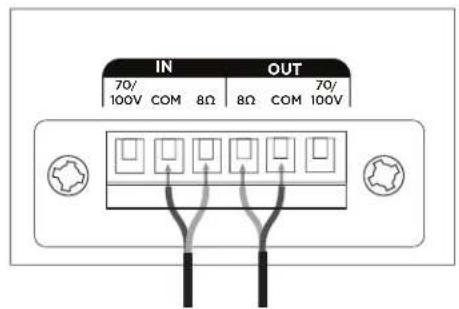

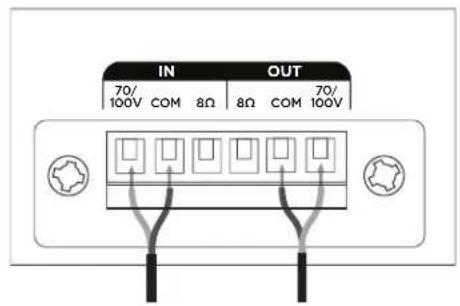

接続図

裸線を長さ6 mm (4インチ)露出して端子に接続します。

70V/100V

8 Ω

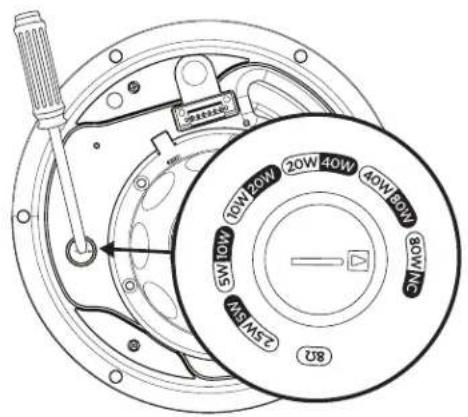

スピーカーの設定

回転させてタップを設定します。マイナスドライバーを使用します。

設置の準備

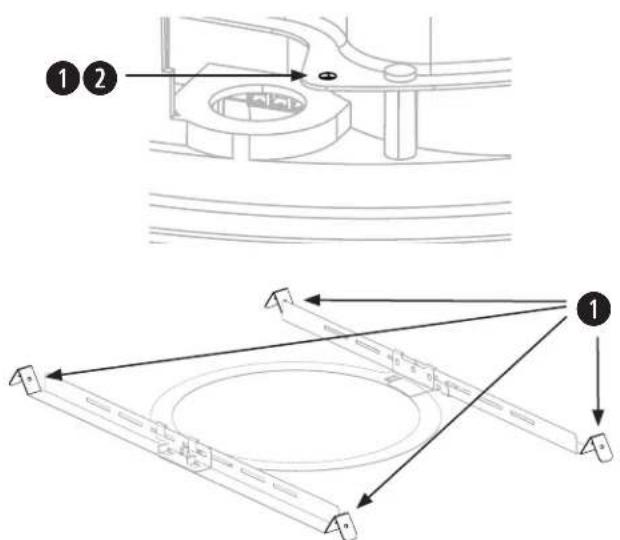

安全ケーブルの使用

お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する固定に二次的な方法も用いることが法令により義務づけられている場合があります。適用される建築基準や規制を満たす設置場所や設置方法、器具を選択してください。

安全確保のための補助的な器具として、①落下防止ワイヤー、②)安全ケーブルのいずれかの使用をお勧めします。安全器具の取り付けポイントについては、下の図を参照してください。

補助的な安全器具をご使用になる際は、製造元の指示に従ってください。

注: 硬い天井に設置するときは、切れ込みを通してレールとリングを挿入した後にタイルブリッジを組み立てます (66ページを参照)。

1. レールの位置を合わせ、タブをスロットに挿入します。

2. レールを外側に引いて、2つの部品をしっかりと固定します。

3. 両方のレールが平行になるように位置を合わせたら、タイルブリッジリングを下方向に押して、リングをレールに固定します。

注: スピーカーは、食用油に直接晒される可能性がある加熱調理スペース 商業店舗の厨房など)の近くに設置すると、性能や機能が低下するおそれがあります。

タイルブリッジを設置するタイル天井の準備

タイル天井を切り抜く

1. タイルを取り外し、テンプレートを使ってスピーカーの穴の位置を示す線をタイルに引きます。タイルの中央にテンプレートを合わせるには、角を対角線で結んで「K」を書き、交点を使います。
2. タイルに穴を開けます。

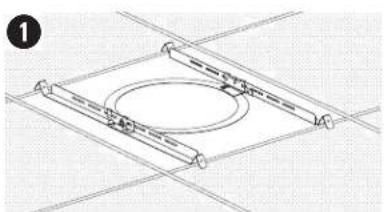

1. 組み立てたタイルブリッジを天井グリッドに渡します。必要に応じてタイルブリッジを調節して、レールが天井のグリッドにしっかり引っかかるようにします。
2. タイルを天井に戻します。

1. 同梱のテンプレートを利用して、天井に開ける穴を示す線を引きます。
2. 天井に穴を開けます。

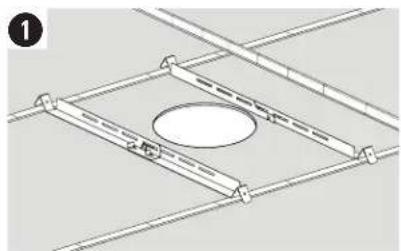

1. タイルブリッジのレールとリングを、穴を通して挿入します。天井のグリッドまたは支えに渡し、レール同士が平行になるように配置します。
2. タイルブリッジを組み立てます。

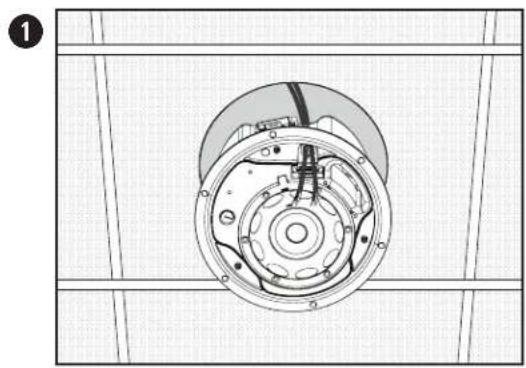

1. オーディオケーブルを配線用の開口部に通します。
2. スピーカーを穴からタイルブリッジに差し込みます。アンカーとタイルブリッジが噛み合ったのを確認してから、スピーカーから手を放します。
3. スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、64ページの「スピーカーの配線」を参照してください。
4. アンカーアームのネジを締めてスピーカーを固定します。電動ドリルを使用する場合は、トルクを低く設定してください。

警告: ネジを強く締めすぎると、アンカーの取り付けポイントや天井が壊れて、落下事故を招くおそれがあります。

ラフインパンを使用して新築時の硬い天井に設置する

ラフインパンの取り付けに関して詳しくは、PRO.BOSE.COMに用意されている、DesignMax用ラフインパンの設置ガイドを参照してください。ラフインパンの取り付けが終わったら、66ページの「スピーカーの取り付け」を参照してください。

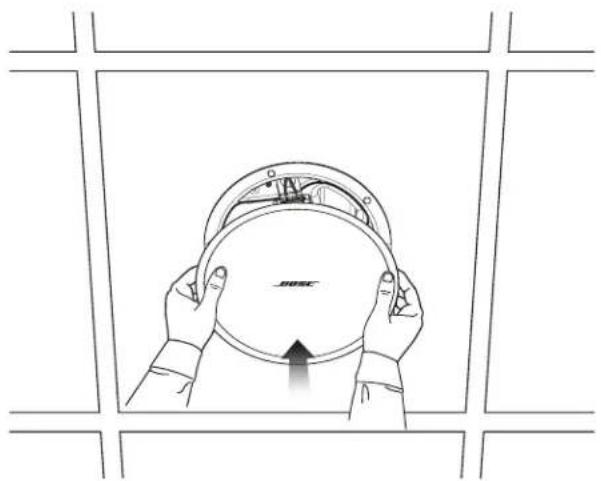

グリルを取り付ける

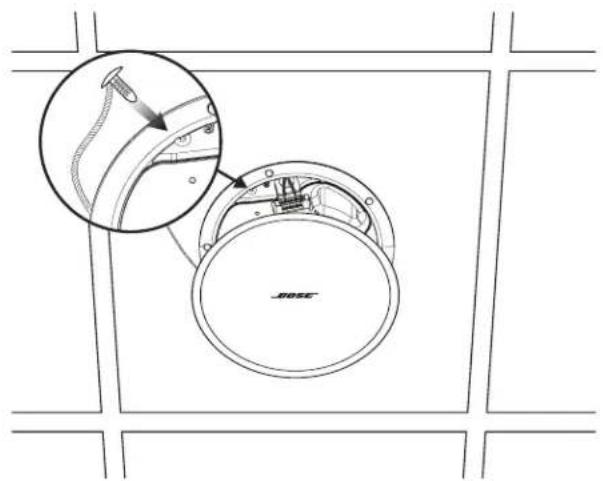

安全ストラップピンをスピーカーの穴に挿入します。両手を使って、スピーカーにグリルを取り付けます。グリルは磁石でスピーカーに固定されます。

Bose DesignMax DM6Cは幅広いテストに合格しており、次の仕様と使用例に準拠しています。

ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠

一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89

UL-2043、2013年、Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces空調（プレナム）空間内での使用に対応

NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応

NFPA 70、米国電気工事規程、2017年、第300-22(c)条

NFPA 90-A、2015年、Installation of Air Conditioning and Ventilation Systems、第4.3.11.2.6.5節

DesignMax DM6Cは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。

IEC60268-5準拠試験を実施、2007年
