| 产品类型 | 天花板嵌入式扬声器 |
| 品牌 | Bose |
| 型号 | DesignMax DM6C |
| 尺寸（格栅） | 直径 356 毫米（14.00 英寸） |
| 尺寸（箱体） | 直径 288 毫米（11.34 英寸），深度 223 毫米（8.78 英寸） |
| 开孔尺寸 | 292 毫米（11.5 英寸） |
| 最大天花板厚度 | 57 毫米（2.25 英寸） |
| 净重（扬声器带格栅） | 6.50 千克（14.3 磅） |
| 净重（加强板） | 0.82 千克（1.8 磅） |
| 输入电压 | 70 V / 100 V |
| 阻抗 | 8 Ω, 100 W |
| 功率（70 V） | 2.5 / 5 / 10 / 20 / 40 / 80 W |
| 功率（100 V） | 5 / 10 / 20 / 40 / 80 W |
| 推荐电缆截面积 | 18 AWG（0.8 mm²）至 14 AWG（2.1 mm²） |
| 用途 | 仅限室内 |
| 清洁 | 仅用干布 |
| 安全固定 | 包含一次性安全绳 |
| 保修 | 有限保修（请参阅 PRO.BOSE.COM） |
| 合规标准 | ANSI/UL 1480A, UL-2043, NFPA 70, NFPA 90-A, IEC 60268-5 |
常见问题 - DesignMax DM6C BOSE
用户关于以下问题的提问 DesignMax DM6C BOSE
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 DesignMax DM6C - BOSE 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DesignMax DM6C 品牌 BOSE.
用户手册 DesignMax DM6C BOSE
本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近的经销商或分销商，请访问 PRO.BOSE.COM。
- 请阅读这些说明。
- 请保留这些说明。
- 请注意所有警告。
- 请遵守所有说明。
- 请勿在近水区域使用本设备。
- 只能使用干布进行清洁。
- 请勿堵塞任何通风口。请按照制造商的说明进行安装。
- 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
- 只能使用制造商指定的附件/配件。
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。
- 所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
- 不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装技术的专业安装人员才能尝试安装任何吊装式扬声器。
- 请勿将产品安装在暴露于水或可能发生冷凝的位置。
- 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。
- 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。
- 仅使用随附安装紧固件和附件或 Bose 指定与 DesignMax DM6C 扬声器配合使用的安装紧固件和附件。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的产品技术参数表。
- 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
- 未经授权切勿改装本产品。
- 请勿将扬声器或安装组件暴露在 Bose 未指定的任何化学物质中，包括但不限于润滑剂、清洁剂、触点喷雾或其他烃类溶剂。暴露于此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
- 只能使用干布清洁扬声器。请勿将扬声器暴露在肥皂、清洁剂、矿物油、酒精或其他清洁剂或化学制品中。
- 网罩配有专门的一次性安全绳索。
产品额定值：
输入电压：70V/100V
阻抗：8Ω，100W
CE 本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明：www.Bose.com/compliance。
此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
| 有毒或有害物质或元素名称及成分 | ||||||
| 有毒或有害物质和元素 | ||||||
| 零件名称 | 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(CR(VI)) | 多溴化联苯(PBB) | 多溴二苯醚(PBDE) |
| 印刷电路板 | X00000 | |||||
| 金属零件 | X00000 | |||||
| 塑料零件 | 000000 | |||||
| 扬声器 | X00000 | |||||
| 线缆 | X00000 | |||||
| 此表格依据SJ/T11364的要求制定。O:表示此零件中所有均质材料所包含的此类有毒或有害物质均低于GB/T26572中的限定要求。 |  | |||||
| X 表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于GB/T26572中的限定要求。 | ||||||
生产日期：序列号中第八位数字表示生产年份；“7”表示2007年或2017年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由贸易试验区日樱北路353号，9号厂房C部位
欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，9F-A1。电话：+886-2-2514 7676
Bose 和 DesignMax 是 Bose Corporation 的商标。
Bose Corporation 总部：1-877-230-5639
©2019 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 PRO.BOSE.COM。

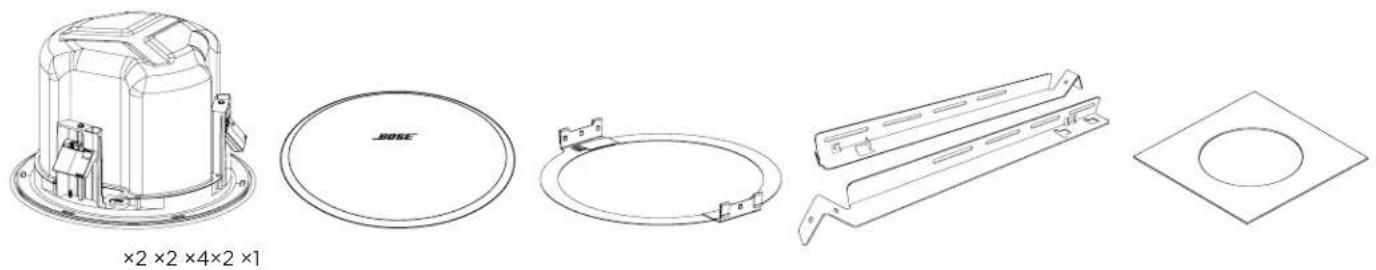

包装清单

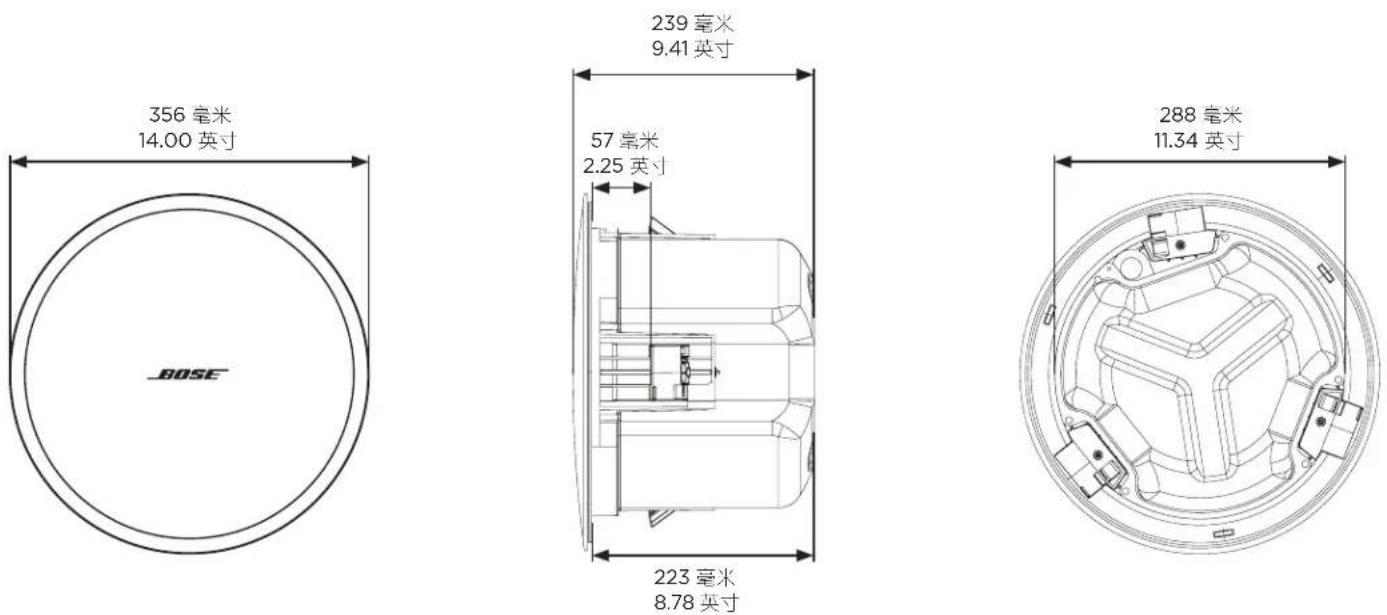

产品尺寸
技术规格
关于其他规格，请参阅 PRO.BOSE.COM 上的 DesignMax DM6C 技术参数表。
| 外观 | |
| 产品尺寸 | 网罩直径:356毫米(14.00英寸) |
| 外壳直径:288毫米(11.34英寸) | |
| 后盖深度:223毫米(8.78英寸) | |
| 开孔 | 292毫米(11.5英寸) |
| 天花板最大厚度 | 57毫米(2.25英寸) |
| 带网罩的扬声器净重(单个) | 6.50千克(14.3磅) |
| 桥板净重(单个) | 0.82千克(1.8磅) |
| 装运重量(成对) | 17.74千克(39.1磅) |
重要安装信息
本产品仅可在室内使用。
安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。
安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可能导致损坏或人员伤亡。
请勿将产品安装在暴露于水或可能发生冷凝的位置。
此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。
请勿堵塞任何通风口。请按照制造商的说明进行安装。
请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。
请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业安装人员。安装支架时，应确保遵循当地建筑规范的要求。
请勿将扬声器或安装组件暴露在 Bose 未指定的任何化学物质中，包括但不限于润滑剂、清洁剂、触点喷雾或其他烃类溶剂。暴露于此类物质中可能会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
安装选件
安全选件和配件
① 可调节桥板（内含）
② 螺丝孔型桥板（可选）
如果使用金属软管，请使用 38 英寸的单导管配件，或 38 英寸的双连接件。
注意：不提供导管配件。
3 / 8 英寸单软管 3 / 8 英寸双连接件输入/环出
扬声器接线
线规
DesignMax DM6C 扬声器仅可与规格为 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）的接线一起使用。

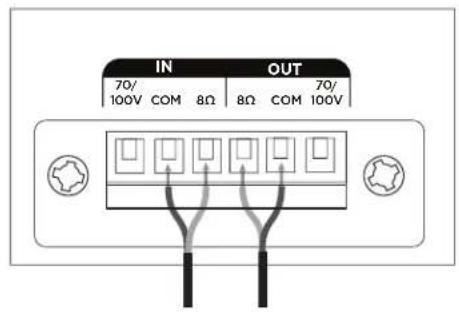

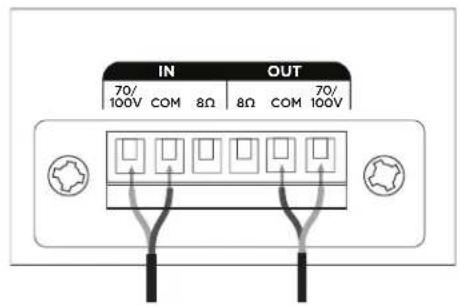

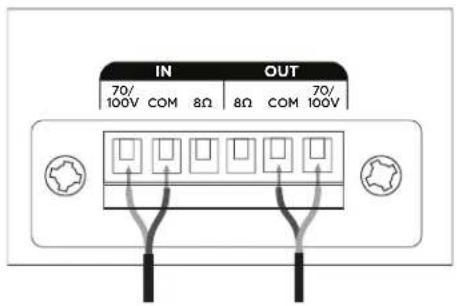

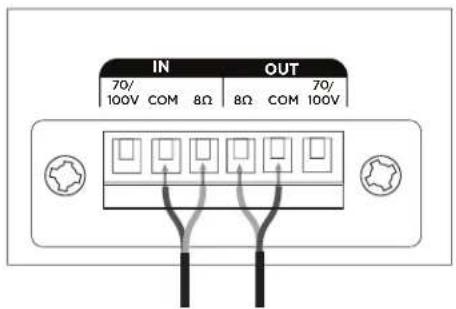

接线图
露出六毫米（¼英寸）长的裸线以连接到端子。
70V/100V
8Ω
扬声器设置
*出厂默认设置
**NC: 无连接（不使用）

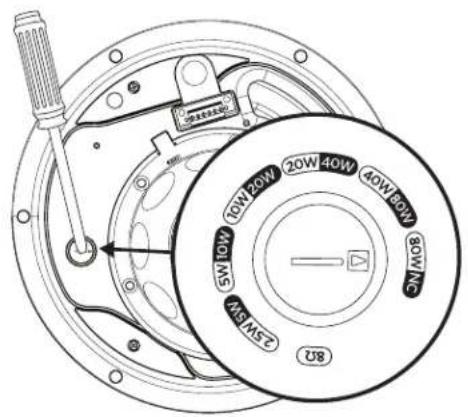

变压器抽头设置
转动设置抽头。使用平头螺丝刀。
准备安装
使用安全绳索
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、方法和硬件。

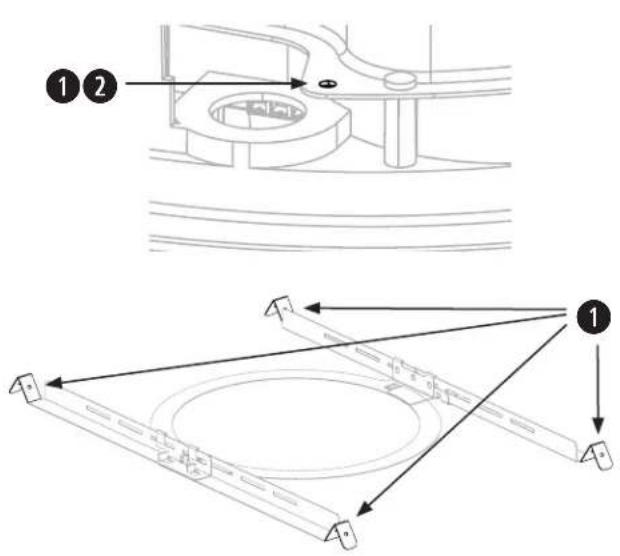

Bose 建议使用 (1) 一根保险钢丝或 (2) 一根安全绳作为辅助固定装置。有关安全连接点，请参阅下图。
对于已实施的任何辅助固定装置，请遵循制造商的说明。
-
卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交叉点使模板居中。
-
在吊顶板上切割一个孔。
安装桥板
-
将组装的桥板穿过吊顶龙骨放置。必要时，调节桥板，使滑轨靠在吊顶龙骨上。
-
更换天花板上的吊顶板。

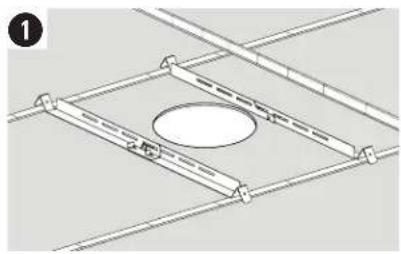

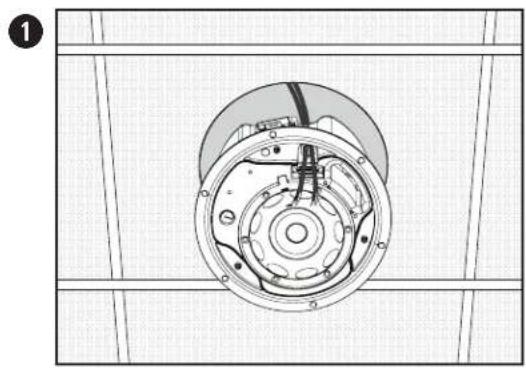

组装桥板
注意：如果您要安装到硬质天花板，请在导轨和扣圈插入开孔后组装桥板（请参见第54页）。
-
对齐导轨并将卡舌插入槽口。
-
向外拉动导轨以将其固定在一起。
-
将导轨彼此平行对齐，然后向下按压桥板扣圈，以将扣圈固定到导轨上。
注意：安装在靠近烹饪台的位置（例如在商业烹饪环境中）时，扬声器可能直接暴露在烹饪油烟之下，这可能会降低扬声器的性能或可靠性。
- 使用模板将孔描到天花板上。
- 在天花板上切割一个孔。
- 将桥板和扣圈插入孔眼，并将导轨平行放置在天花板龙骨或天花板内垫条上。
- 组装桥板。
- 将音响线穿过进线口。
- 将扬声器穿过孔插入桥板。松开扬声器上的手柄之前，请确保锚栓与桥板接合。
- 拔下接线端子并接线，然后将端子重新插入扬声器。有关接线信息，请参阅第 52 页的扬声器接线。
- 紧固锚臂螺钉，固定扬声器。如果使用电钻，请设为低扭矩设置。
警告：过度紧固螺钉可能会导致锚柱安装点或天花板损坏，从而导致坠落危险。
使用螺丝孔型桥板在硬顶天花板上安装（新结构）
有关螺丝孔型桥板的信息，请参阅 PRO.BOSE.COM 上的 DesignMax 螺丝孔型桥板安装指南。安装好螺丝孔型桥板后，请参阅第 54 页的安装扬声器。

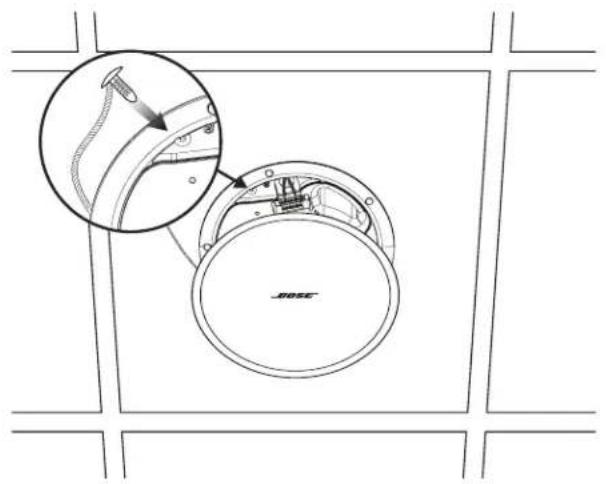

安装网罩

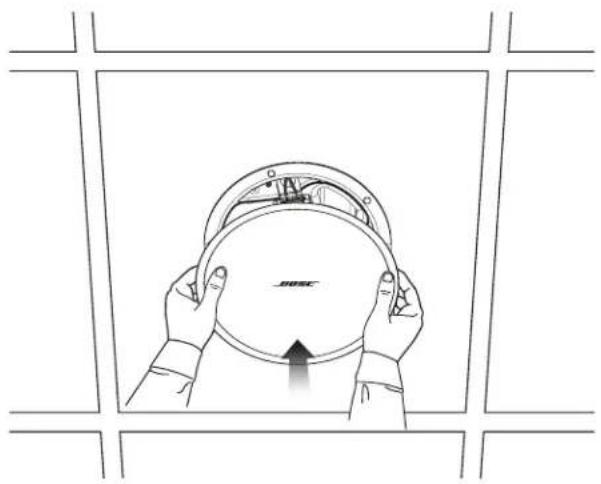

将安全绳销插入扬声器中的孔。用双手将网罩定位在扬声器上。网罩通过磁力固定在扬声器上。
Bose DesignMax DM6C 扬声器经过测试，符合以下规格和用途：
列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途
通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89
UL-2043 (2013)，在空气调节场所中安装的分离性产品及其附件的防火测试及可见烟雾释放。适合在空气调节（微高压）场所中使用。
适合使用1级、2级、3级接线方法安装，符合NFPA70美国国家电气法规(2017)第640条
NFPA 70 美国国家电气法规 (2017), 第 300-22(c) 条
NFPA 90-A (2015), 空调和通风系统的安装, 第 4.3.11.2.6.5 节
DesignMax DM6C 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：
按照 IEC60268-5 (2007) 标准进行测试。
請閱讀並保管好所有安全和使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或分銷商，請造訪 PRO.BOSE.COM。
- 閱讀這些指示。
- 保留這些指示。
- 注意所有警告。
- 遵守所有指示。
- 請勿在水邊使用此裝置。
- 只能用乾布清潔。
- 請勿堵塞任何通風口。請按照製造商的指示安裝。
- 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。
- 只能使用製造商指定的附件/配件。
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。
- 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
- 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害或死亡，以及財產損失。安裝人員須負責評估具應用情形中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿將本產品安裝於可能接觸水或結露的位置。 - 本產品並不適合安裝或用於室內有水設施區域(包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣空與室內溜冰場等)。
- 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。
- 僅限使用 Bose 隱附或指定用於 DesignMax DM6C loudspeakers 揚聲器的五金部件與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。
- 使產品遠離火源和熱源。請勿將明火火源（例如點燃的蠟燭）置於本產品上或本產品附近。
- 未經授權請勿擅自改裝本產品。
- 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但不限於滑滑劑、清潔劑、觸點噴劑或其他碳氧溶劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。
- 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物油、酒精或其他清潔劑或化學品。
- 網罩配備一次性安全短繩針。
產品額定值：
輸入電壓：70V/100V
阻抗：8Ω，100W
CE 本產品符合所有適用的歐盟指令要求。符合聲明全文載於：www.Bose.com/compliance。
此符號表示本產品不得以家庭廢棄物方式去棄，而應將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。
台灣 BSMI 限用物質含有情況標示
| 設備名稱:揚聲器型號: | 829679 | |||||
| 限制物質及其化學符號 | ||||||
| 裝置 | 鉛(Pb) | 汞(Hg) | 鎘(Cd) | 六價鉻(Cr+6) | 多溴化聯苯(PBB) | 多溴聯苯醚(PBDE) |
| 印刷電路板-〇 | 〇〇〇 | 〇 | ||||
| 金屬零件-〇〇 | 〇〇〇 | |||||
| 塑膠零件〇 | 〇〇 | 〇〇〇 | ||||
| 揚管器 | -〇 | 〇〇〇 | 〇 | |||
| 連接線 | -〇 | 〇〇〇 | 〇 | |||
| 備註1:「〇」表示限制物質的濃度百分比含量未超過參考值。備註2:「一」表示限制物質屬於豁免項目範圍。 | ||||||
製造日期：序號第八位數代表製造年份：「7」代表2007或2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國（上海）自由貿易試驗區，日樱北路353號，9號廠房C部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 AI 室。電話號碼：+886-2-2514 7977
Bose 和 DesignMax 是 Bose Corporation 的商標。
Bose Corporation 總部：1-877-230-5639
©2019 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 PRO.BOSE.COM。
包装内容物

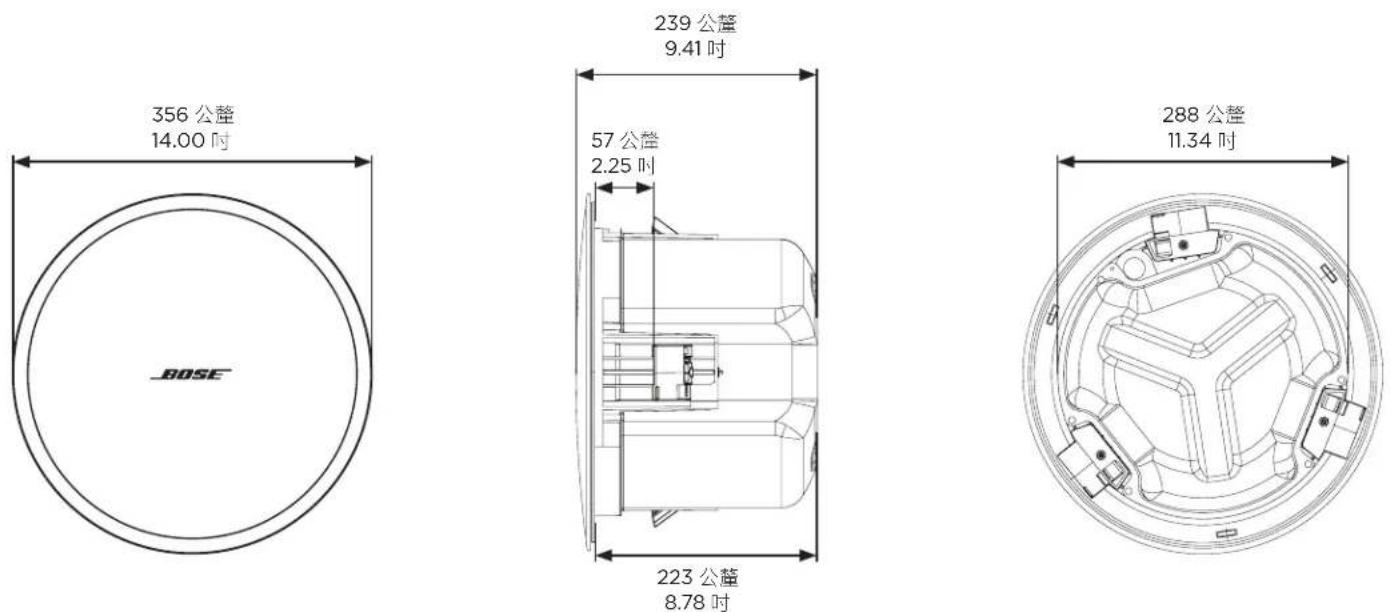

產品尺寸
技術規格
如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 DesignMax DM6C 技術資料表。
| 外觀 | |
| 產品尺寸 | 網罩直徑:356公釐(14.00吋) |
| 外殼直徑:288公釐(11.34吋) | |
| 背殼深度:223公釐(8.78吋) | |
| 孔洞 | 292公釐(11.5吋) |
| 天花板最大厚度 | 57公釐(2.25吋) |
| 淨重,揚聲器加網罩(單件) | 6.50公斤(14.3磅) |
| 淨重,天花板跨橋板(單件) | 0.82公斤(1.8磅) |
| 裝運重量(成對) | 17.74公斤(39.1磅) |
重要安裝資訊
本產品僅供室內使用。
安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
安裝人員須負責確保揚聲器安裝的安全。若未正確安裝揚聲器，則可能導致損害、傷害或死亡。
請勿將本產品安裝於可能接觸水或結露的位置。
本產品並不適合安裝或用於室內有水設施區域(包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣率與室內溜冰場等)。
請勿堵塞任何通風口。請按照製造商的指示安裝。
請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝置（包括擴大機）。
請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。請務必遵循當地建築法規安裝支架。
請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但不限於潤滑劑、清潔劑、觸點噴劑或其他碳氣溶劑。接觸該等物質會使塑膠材質劣化，進而導致破裂並產生墜落危險。
安裝選項
安裝選項與配件
① 可調式天花板跨橋板（隨附）
② 放樣板 (選配)
若使用金屬軟管，請搭配使用 3/8 吋導管接頭或 3/8 吋雙連接器（雙工連接器）。
備註：本產品並未隨附導管接頭。
3% 时單工連接器 3% 时雙工連接器/
DesignMax DM6C loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm²) 至 14 AWG (2.1 mm²) 的線材。
接線圖
露出六公釐（1/4 吋）的裸線以連接至端子。
70V/100V
8Ω
揚聲器設定
* 原廠預設
** NC: 無連線 (請勿使用)
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
安裝準備
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、方式和五金部件。

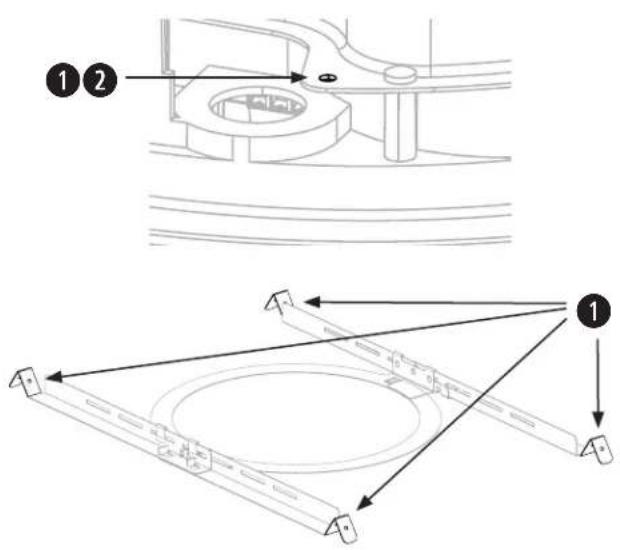

Bose 建議使用 (1) 安全索或 (2) 安全纜索來作為輔助固定機制。請參見下圖，瞭解安全安裝點。
請遵守製造商的指示來施作任何輔助固定機制。
- 取下天花板板材，然後使用定位卡將揚聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角畫出交叉的對角線，利用交叉點將定位卡置中。
- 在板材上裁切出一個孔洞。
安装天花板跨橋板
- 將組裝好的天花板跨橋板架在天花板框架上。可視情況需要調整天花板跨橋板，使軌道緊貼天花板框架。
- 將板材装回天花板。
組裝天花板跨橋板
備註：若安裝於硬式天花板，請將軌道及圓環穿過孔洞後，再組裝天花板跨橋板（請參閱第60頁）。
- 對準軌道並將凸耳插入凹槽。
- 將軌道兩端往外拉，以固定在一起。
- 使兩段軌道彼此平行，將天花板跨橋板環下壓，將圓環固定於軌道上。
備註：若揚聲器安裝的位置靠近料理檯面，便可能直接接觸烹調油脂（例如商業料理環境），恐因此降低揚聲器的效能或功能性。
- 使用定位卡將孔洞描繪於天花板上。
- 在天花板上裁切出一個孔洞。
- 將天花板跨橋板軌道及圓環穿過孔洞，讓兩段軌道呈平行，架在天花板框架或天花板角材上。
- 組裝天花板跨橋板。
- 將音訊佈線穿過配線開口。
- 將揚聲器穿過孔洞並置入天花板跨橋板。在放開揚聲器之前，請務必確認錨座已確實與天花板跨橋板接合。
- 取下連接器，將連接線接入連接器，然後將連接器重新插入揚聲器。如需瞭解配線資訊，請參見第58頁「揚聲器接線」。
- 鎖緊錨座支臂螺絲以固定揚聲器。如果使用電動工具，請調整為低扭力設定。
警告：螺絲過度鎖緊可能會對錨座安裝點或天花板造成損壞，進而導致墜落危險。
如需安裝放樣板的相關資訊，請參閱 PRO.BOSE.COM 上的《DesignMax 放樣板安裝指南》。放樣板安裝完成之後，請參見第 60 頁「安裝揚聲器」。
安裝網罩

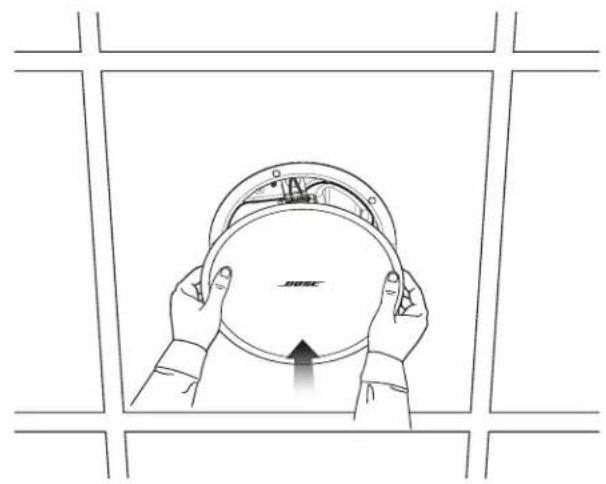

將安全短繩針插入揚聲器的孔洞。請使用雙手將網罩對準揚聲器。網罩會以磁力吸附在揚聲器上。
