Produkttype	Innebygget takhøyttaler
Merke	Bose
Modell	DesignMax DM6C
Mål (grill)	Diameter 356 mm (14,00 tommer)
Mål (kabinett)	Diameter 288 mm (11,34 tommer), dybde 223 mm (8,78 tommer)
Utskjæringsåpning	292 mm (11,5 tommer)
Maks. taktykkelse	57 mm (2,25 tommer)
Nettovekt (høyttaler med grill)	6,50 kg (14,3 lb)
Nettovekt (forsterkningsplate)	0,82 kg (1,8 lb)
Inngangsspenning	70 V / 100 V
Impedans	8 Ω, 100 W
Effekt (70 V)	2,5 / 5 / 10 / 20 / 40 / 80 W
Effekt (100 V)	5 / 10 / 20 / 40 / 80 W
Anbefalt kabeltverrsnitt	18 AWG (0,8 mm²) til 14 AWG (2,1 mm²)
Bruk	Kun innendørs
Rengjøring	Kun tørr klut
Sikkerhetsfeste	Inkludert engangssikkerhetsledning
Garanti	Begrenset garanti (se PRO.BOSE.COM)
Samsvarsstandarder	ANSI/UL 1480A, UL-2043, NFPA 70, NFPA 90-A, IEC 60268-5

Ofte stilte spørsmål - DesignMax DM6C BOSE

Hva er inngangsspenningen og hvordan justeres effekten?

Høyttaleren fungerer på 70 V eller 100 V. Effekten justeres via en roterende bryter på transformatoren med en flat skrutrekker. Tilgjengelige verdier er 2,5/5/10/20/40/80 W ved 70 V og 5/10/20/40/80 W ved 100 V.

Hvilken type kabel skal brukes til tilkobling?

Bruk en kabel med tverrsnitt 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Avisoler 6 mm (¼ tomme) av ledningen for kontakten.

Hvordan installere høyttaleren i et himling med plater?

Skjær en åpning med diameter 292 mm i platen. Plasser forsterkningsplaten over bjelkelaget, sett platen tilbake, og monter platen ved å sette inn armene og ringen. Før kabelen, sett inn høyttaleren og stram festeskruene.

Er det obligatorisk å bruke sikkerhetskabel?

Noen byggeforskrifter krever det. Bose anbefaler en sikkerhetskabel eller -wire som sekundærfeste. Grillen er utstyrt med en engangssikkerhetsledning som skal settes inn i det forberedte hullet.

Kan jeg installere høyttaleren i et profesjonelt kjøkken?

Høyttaleren er ikke designet for direkte eksponering for matoljer. Slik installasjon kan redusere ytelsen og kompromittere funksjonen. For kjøkken, unngå å plassere høyttaleren rett ved kokeplater.

Hvordan rengjøre høyttaleren DesignMax DM6C?

Rengjør kun med en tørr klut. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre kjemikalier. Utsett ikke høyttaleren for kjemiske stoffer som ikke er spesifisert av Bose.

Er høyttaleren egnet for fuktige miljøer (basseng, badstue)?

Nei, dette produktet er kun beregnet for tørr innendørs bruk. Ikke installer det på steder utsatt for vann eller kondens (innendørs basseng, vannpark, badstue, dampbad osv.).

Hva er de nøyaktige målene på høyttaleren?

Grillens diameter: 356 mm (14 tommer), kabinettets diameter: 288 mm (11,34 tommer), kabinettets dybde: 223 mm (8,78 tommer). Utskjæringsåpning: 292 mm (11,5 tommer). Maks. taktykkelse: 57 mm (2,25 tommer).

Hva gjør jeg ved feil eller behov for reparasjon?

Ikke forsøk å reparere selv. Overlat vedlikehold til et autorisert servicesenter eller en profesjonell installatør. Kontakt Bose Professional via PRO.BOSE.COM for å finne en autorisert forhandler eller distributør.

Hva er sikkerhetsstandardene og sertifiseringene for høyttaleren?

Høyttaleren er i samsvar med ANSI/UL 1480A-2016, UL-2043 (egnet for plenums), NFPA 70 (National Electrical Code), NFPA 90-A og IEC 60268-5. Den er også i samsvar med EU-direktiver (erklæring på www.Bose.com/compliance).

BRUKSANVISNING DesignMax DM6C BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler får du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør bare med en ren klut.
7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med DesignMax DM6C-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.
• Grillen er utstyrt med en sikkerhetsfestesnor som er designet for bruk én gang.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 100 W

Strøm eller effekt: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W, (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Informasjon om forskrifter

CE Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Bose og DesignMax er varemerker som tilhører Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.

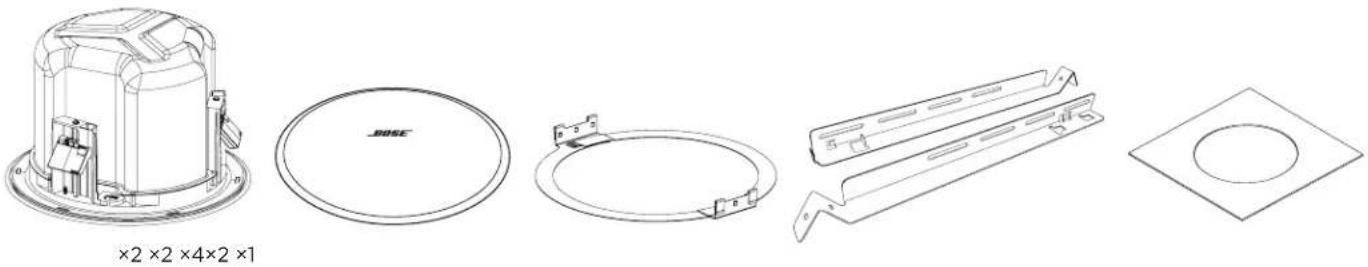

Innhold i pakken

Produktmål

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM6C på PRO.BOSE.COM.

Fysisk

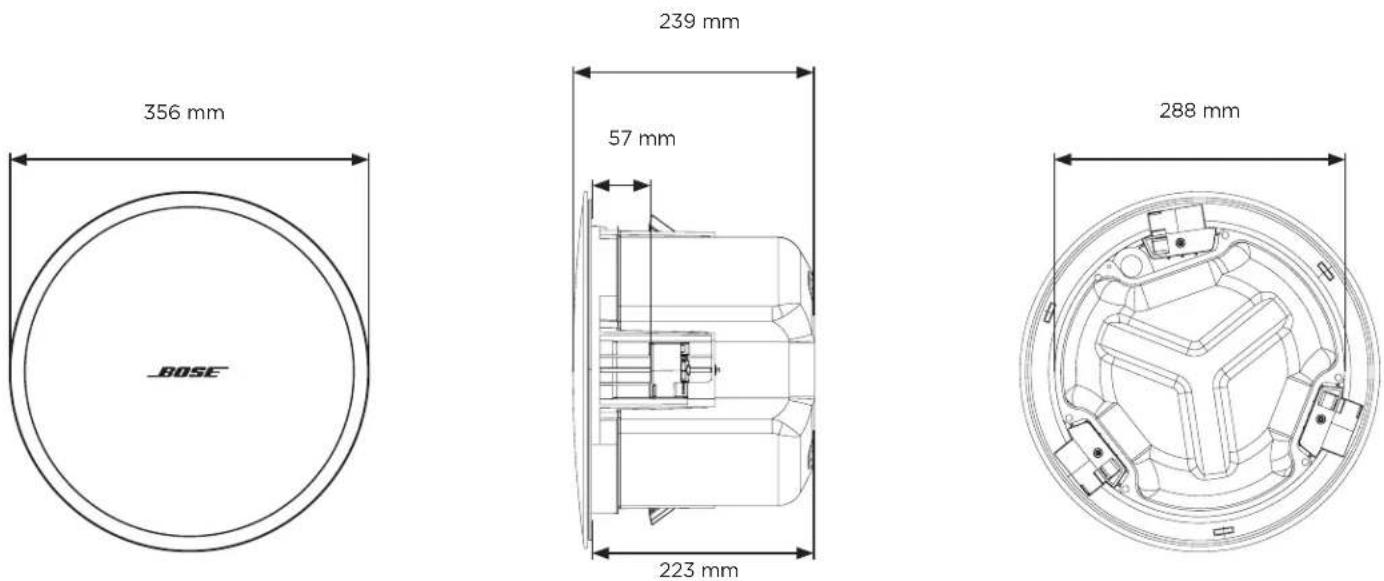

Produktmål Nettingdiameter: 356 mm
	Diameter på høyttalerhus: 288 mm
	Dybde på høyttalerbrønn: 223 mm
Utskåret hull 292 mm
Maksimal taktykkelse 57 mm
Nettovekt, Høyttaler med grill (enkel)	6,50 kg
Nettovekt, Monteringsbro (enkel)	0,82 kg
Forsendelsesvekt (par) 17,74 kg

Viktig informasjon om montering

Dette produktet er kun ment for innendørsbruk.

Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.

Montøren har ansvaret for at høyttaleren er sikkert montert. Hvis høyttaleren ikke er montert på riktig måte, kan dette forårsake skade og død.

Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.

Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.

Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, småremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte opplasningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.

Monteringsalternativer

Monteringsalternativer og tilbehør

① Justerbar monteringsbro (følger med)
② Rough-in Pan (tilleggsutstyr)

Merk: Rørforbindelser følger ikke med.

DesignMax DM6C-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

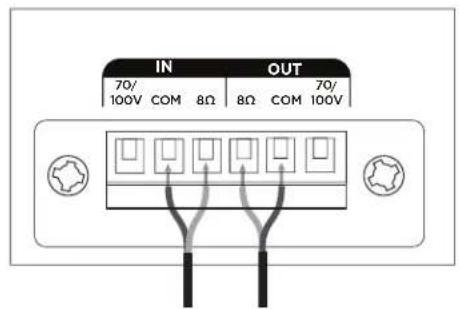

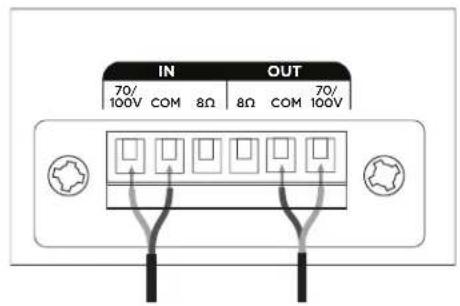

Koblingsdiagrammer

Eksponer seks millimeter av ledningen for å feste til terminalene.

70/100 V

8Ω

Høyttalerinnstillinger

** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard

Innstilling av omformerkontakt

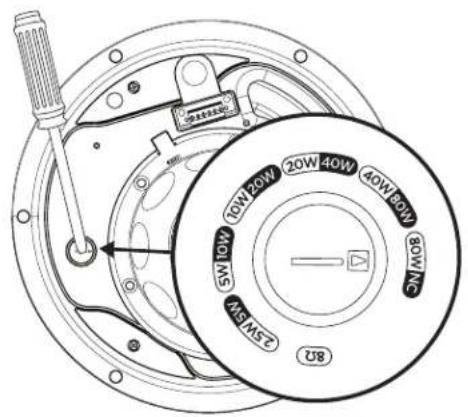

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

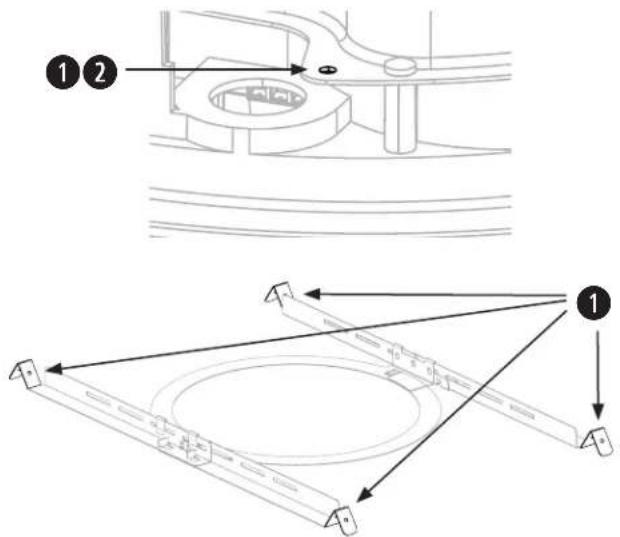

Forberede monteringen

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

Følg produsentens instruksjoner for eventuelle sekundære festemekanismer som brukes.

Merk: Hvis du monterer i et hardt tak, setter du sammen du monteringsbroen etter å ha satt inn skinner og ring gjennom det utskårede hullet (se side 42).

1. Sett skinnene over hverandre og sett inn tappene i sporene.
2. Dra skinnene utover for å feste dem sammen.
3. Sett skinnene parallelt med hverandre og trykk ned monteringsbroringen for å feste ringen til skinnene.

Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, for eksempel på storkjøkken, kan redusere ytelsen eller funksjonaliteten til høyttaleren.

Klargjøre lyddempende takplate

Skjære takplaten

1. Fjern platen, og bruk malen til å tegne et høyttalerhull på platen. Hvis du vil plassere malen midt på platen, tegner du en X ved å streke opp diagonale linjer mellom hjørnene og plassere malen på krysningspunktet.
2. Skjær et hull i platen.

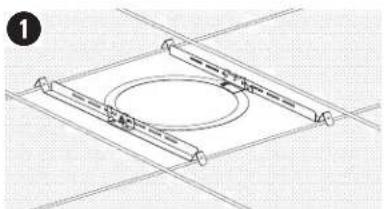

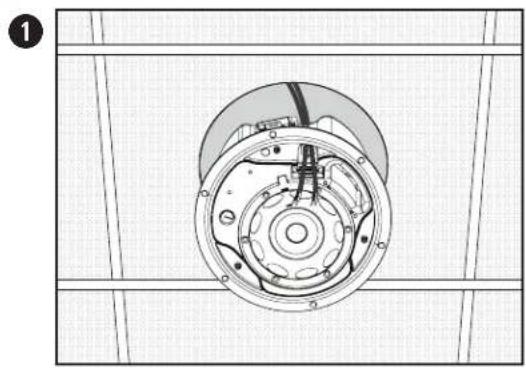

1. Plasser den monterte monteringsbroen over takristen. Juster om nødvendig monteringsbroen slik at skinnene hviler på takristen.
2. Sett takplaten tilbake på plass.

Klargjøre hardt tak (eksisterende konstruksjon)

Skjære i taket

1. Bruk malen til å tegne opp et hull i taket.
2. Skjær et hull i taket.

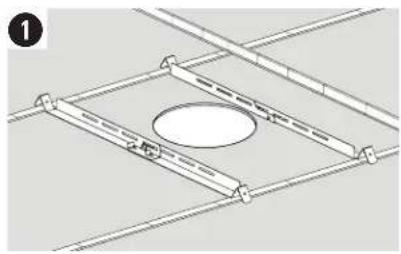

1. Sett inn monteringsbroskinnene og ringen gjennom hullet og plasser skinnene parallelt med hverandre over takristen eller -lekten.
2. Montere monteringsbroen.

1. Tre lydkabelen gjennom kabelåpningen.
2. Før høyttaleren gjennom hullet og inn i monteringsbroen. Kontroller at ankrene er i kontakt med monteringsbroen før du løsner grepet på høyttaleren.
3. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 40.
4. Stram skruene på ankerarmen for å feste høyttaleren. Hvis du bruker en elektrisk drill, må du stille den inn på lavt dreiemoment.

ADVARSEL: Hvis skruene strammes for mye, kan dette forårsake skade på ankerfestepunktet eller taket, og at høyttaleren faller ned.

Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)

Hvis du vil ha informasjon om hvordan du monterer rough-in pan, kan du se monteringsveiledningen for DesignMax Rough-in Pan på PRO.BOSE.COM. Når rough-in pan er montert, kan du se Montere høyttaleren på side 42.

Feste grillen

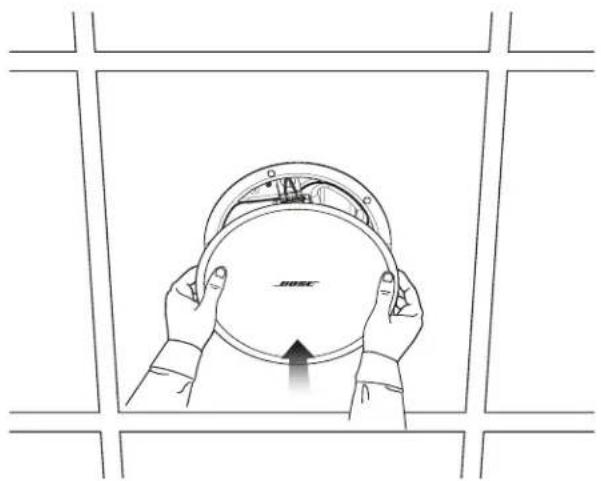

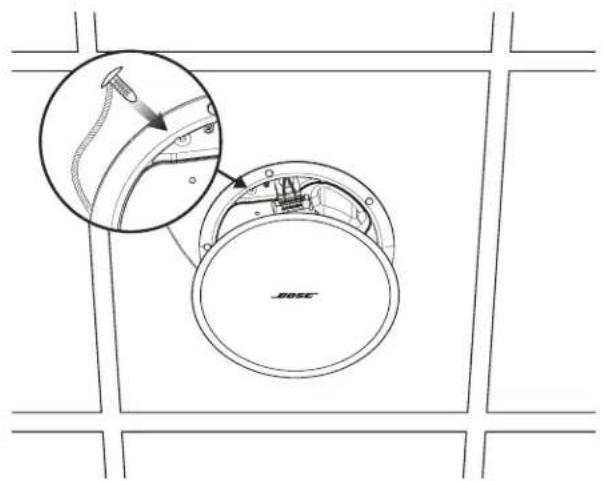

Stikk sikkerhetsfestesnoren inn i hullet i høyttaleren. Bruk begge hendene när du plasserer grillen mot høyttaleren. Grillen festet til høyttaleren ved hjelp av magneter.

Samsvar med sikkerhet og forskrifter

Bose DesignMax DM6C-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:

Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk - UL kategori UEAY, filnummer S 5591 kontrollnummer 3N89

UL-2043, 2013, branntest og utløser for synlig røyk for diskré produkter og tilbehør som er montert i ventilasjonsområder. Egnet for bruk i ventilasjonsområder (under overtrykk).

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

NFPA 70, National Electrical Code, 2017, artikel 300-22(c)

NFPA 90-A, 2015, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.11.2.6.5

DesignMax DM6C-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC60268-5, 2007
