DesignMax DM6C - Altavoces BOSE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz empotrable en techo
Marca	Bose
Modelo	DesignMax DM6C
Dimensiones (rejilla)	Diámetro 356 mm (14,00 pulg)
Dimensiones (caja)	Diámetro 288 mm (11,34 pulg), profundidad 223 mm (8,78 pulg)
Abertura para recortar	292 mm (11,5 pulg)
Espesor máx. del techo	57 mm (2,25 pulg)
Peso neto (altavoz con rejilla)	6,50 kg (14,3 lb)
Peso neto (placa de refuerzo)	0,82 kg (1,8 lb)
Tensión de entrada	70 V / 100 V
Impedancia	8 Ω, 100 W
Potencia (70 V)	2,5 / 5 / 10 / 20 / 40 / 80 W
Potencia (100 V)	5 / 10 / 20 / 40 / 80 W
Sección de cable recomendada	18 AWG (0,8 mm²) a 14 AWG (2,1 mm²)
Uso	Solo interior
Limpieza	Paño seco solamente
Fijación de seguridad	Cordón de seguridad de un solo uso incluido
Garantía	Garantía limitada (ver PRO.BOSE.COM)
Normas de conformidad	ANSI/UL 1480A, UL-2043, NFPA 70, NFPA 90-A, IEC 60268-5

Preguntas frecuentes - DesignMax DM6C BOSE

¿Cuál es la tensión de alimentación y cómo ajustar la potencia?

El altavoz funciona a 70 V o 100 V. La potencia se ajusta mediante una toma rotativa en el transformador con un destornillador de cabeza plana. Los valores disponibles son 2,5/5/10/20/40/80 W en 70 V y 5/10/20/40/80 W en 100 V.

¿Qué tipo de cable usar para la conexión?

Use un cable de sección 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Pele 6 mm (¼ pulg) de hilo para el conector.

¿Cómo instalar el altavoz en un techo de placas?

Corte una abertura de 292 mm de diámetro en la placa. Coloque la placa de refuerzo sobre la estructura, vuelva a colocar la placa, luego ensamble la placa insertando los brazos y el anillo. Pase el cable, inserte el altavoz y apriete los tornillos de fijación.

¿Es obligatorio usar un cable de seguridad?

Algunos códigos de construcción lo exigen. Bose recomienda un cable o alambre de seguridad como fijación secundaria. La rejilla está equipada con un cordón de seguridad de un solo uso para insertar en el orificio provisto.

¿Puedo instalar el altavoz en una cocina profesional?

El altavoz no está diseñado para exposición directa a aceites de cocina. Tal instalación puede reducir el rendimiento y comprometer el funcionamiento. Para cocinas, evite colocar el altavoz cerca de las superficies de cocción.

¿Cómo limpiar el altavoz DesignMax DM6C?

Limpie solo con un paño seco. No use jabón, detergente, aceite mineral, alcohol u otros agentes químicos. No exponga el altavoz a sustancias químicas no especificadas por Bose.

¿El altavoz es adecuado para ambientes húmedos (piscina, sauna)?

No, este producto está destinado solo para uso interior seco. No lo instale en lugares expuestos a agua o condensación (piscina interior, parque acuático, sauna, baño turco, etc.).

¿Cuáles son las dimensiones exactas del altavoz?

Diámetro de la rejilla: 356 mm (14 pulg), diámetro de la caja: 288 mm (11,34 pulg), profundidad de la caja: 223 mm (8,78 pulg). Abertura para recortar: 292 mm (11,5 pulg). Espesor máx. del techo: 57 mm (2,25 pulg).

¿Qué hacer en caso de falla o necesidad de reparación?

No intente repararlo usted mismo. Confíe el mantenimiento a un centro de servicio autorizado o a un instalador profesional. Contacte a Bose Professional a través de PRO.BOSE.COM para encontrar un distribuidor o revendedor autorizado.

¿Cuáles son las normas de seguridad y certificaciones del altavoz?

El altavoz cumple con ANSI/UL 1480A-2016, UL-2043 (adecuado para plenos), NFPA 70 (Código Eléctrico Nacional), NFPA 90-A e IEC 60268-5. También cumple con las directivas europeas (declaración en www.Bose.com/compliance).

MANUAL DE USUARIO DesignMax DM6C BOSE

Guía de instalación ..... 8

Lea y conserve todas las instrucciones de uso y seguridad.

Este producto está diseñado para ser instalado únicamente por instaladores profesionales. Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de comenzar la instalación.

No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo solamente con un paño seco.
7. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
8. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. Utilice solamente los accesorios especificados por el fabricante.

ADVERTENCIAS/PRECAUCIONES

Este producto contiene materiales magnéticos. Consulte con su médico si esto podría llegar a afectar un dispositivo médico implantado.

• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
• No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.
• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos para los altavoces DesignMax DM6C. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.
• La rejilla cuenta con un cordón con amarre de seguridad diseñado para usarlo solo una vez.

Especificaciones del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 8 Ω, 100 W

Opciones de potencia de salida: (70 V): 2.5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Información normativa

Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance.

Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, la salud humana y el medioambiente. Para obtener más información acerca de la eliminación y el reciclado de este producto, comuníquese con su municipalidad local, un centro de servicios de desecho o la tienda donde compró este producto.

Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p. ej., "7" es 2007 o 2017.

Importador para China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, nro. 353 North Riying Road, China (Shanghai), Zona franca piloto

Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos

Importador para México: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador, comuníquese al: [phone]

Importador para Taiwán: Bose Taiwan Branch, 9F-A1, N° 10, Section 3, Minsheng East Road, Taipei City 104, Taiwán. Número telefónico: [phone]

Bose y DesignMax son marcas comerciales de Bose Corporation.

Oficinas centrales de Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito.

Información de la garantía

Este producto está cubierto con una garantía limitada. Para ver los detalles de la garantía, visite PRO.BOSE.COM.

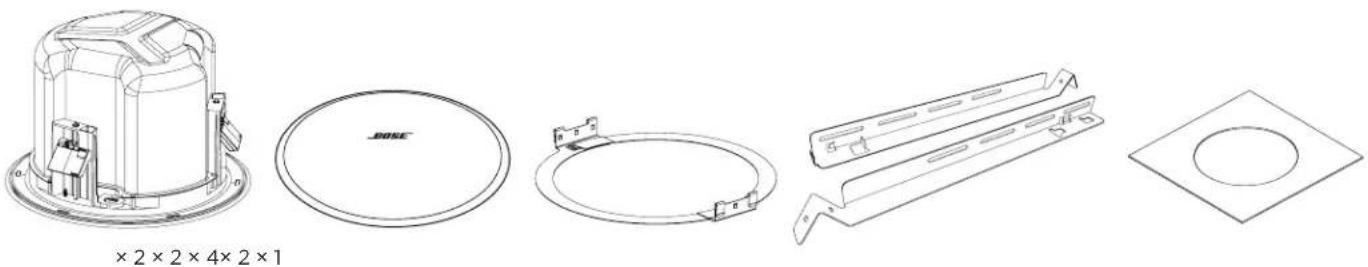

Contenido de la caja

×2×2×4×2×1

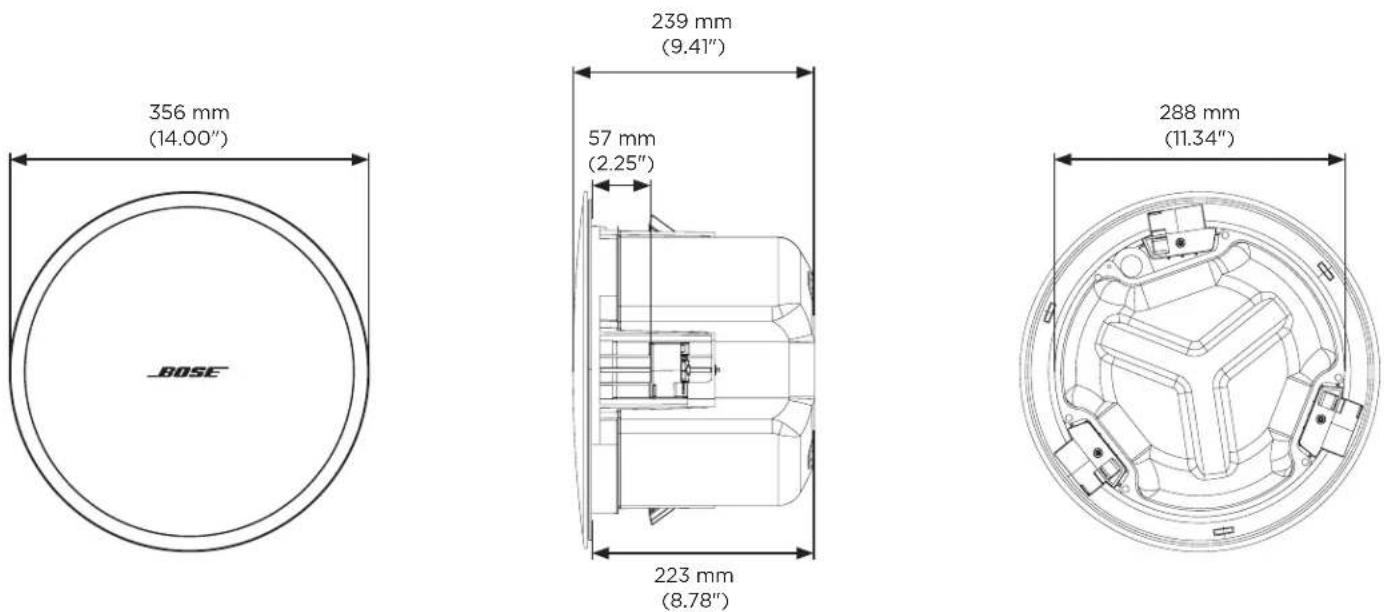

Dimensiones del producto

223 mm (8.78")

Especificaciones técnicas

Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM6C en PRO.BOSE.COM.

Datos físicos
Dimensiones del producto Diámetro de la rejilla: 356 mm (14.00")
	Diámetro de la carcasa: 288 mm (11.34")
	Profundidad de la carcasa posterior: 223 mm (8.78")
Medida de calado/perforación 292 mm (11.5")
Grosor máximo del techo 57 mm (2.25")
Peso neto, altavoz con rejilla (individual)	6.50 kg (14.3 lb)
Peso neto, puente de mosaico (individual)	0.82 kg (1.8 lb)
Peso de envío (par) 17.74 kg (39.1 lb)

Información importante sobre la instalación

Este producto está destinado solo para uso en áreas interiores. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.

Es responsabilidad del instalador garantizar que la instalación de los altavoces sea segura. Si no se instala el altavoz correctamente, podría provocar daños, lesiones o la muerte.

No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.

Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).

No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.

No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.

Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.

No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.

Opciones de instalación

Opciones y accesorios de instalación

① Puente de mosaico ajustable (incluido)
② Bandeja empotrada (opcional)

Accesorios de conductos

Si utiliza un conducto metálico flexible, hágalo con un accesorio de conducto de 38 pulgadas o un conector doble (dúplex) de 38 pulgadas.

Nota: No se proporcionan los accesorios de conducto.

Entrada dúplex/ loop de % pulgadas

Cableado de los altavoces

Calibre de cable

El altavoz DesignMax DM6C está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm²) a 14 AWG (2.1 mm²).

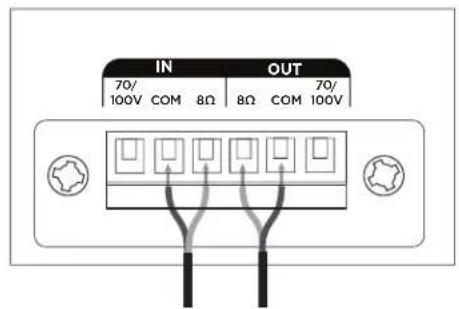

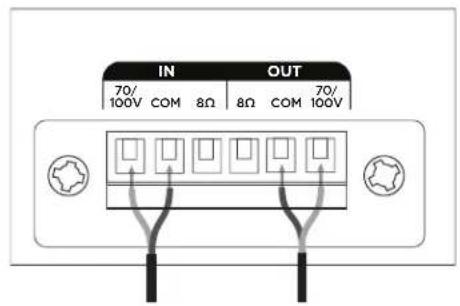

Diagramas de conexión

Exponga 6 milímetros (1/4") de cable sin aislación para conectarlo a los terminales.

70 V/100 V

8 Ω

Configuración de altavoz

** NC: Sin conexión (no utilizar)* Predeterminado de

fábrica

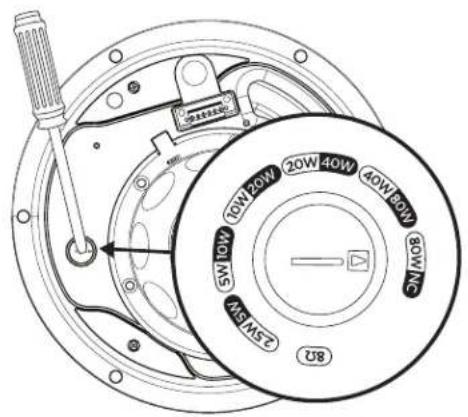

Configuración de la toma del transformador

Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana.

Preparación de la instalación

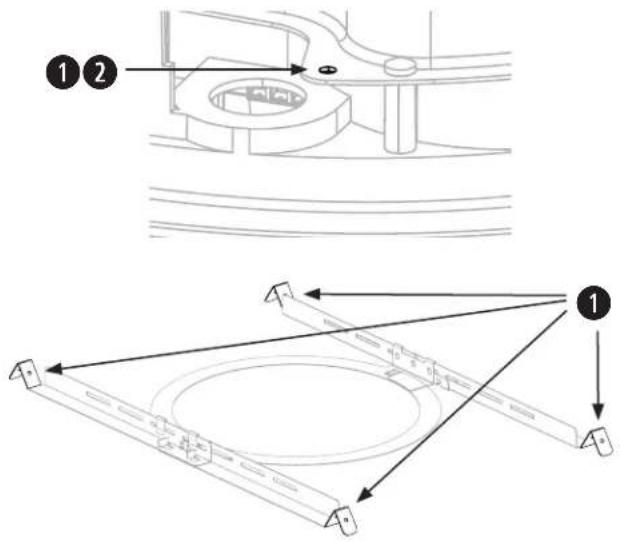

Uso de un cable de seguridad

En algunos códigos regionales de construcción, se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.

Bose recomienda utilizar un alambre de seguridad (1) o un cable de seguridad (2) como mecanismo secundario de fijación. Consulte los siguientes diagramas para conocer los puntos de fijación de seguridad.

Siga las instrucciones del fabricante en la instalación de cualquier mecanismo de fijación secundario que desee implementar.

Montaje del puente de mosaico

Nota: Si está realizando la instalación en un techo duro, monte el puente de mosaico después de insertar los rieles y el anillo a través de la perforación (consulte la página 12).

1. Alinee los rieles e inserte las lengüetas en las ranuras.
2. Tire los rieles hacia afuera para asegurarlos.
3. Alinee los rieles de manera paralela y presione el anillo del puente de mosaico para asegurarlo a los rieles.

Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.

Preparación del mosaico acústico para techo

Corte del mosaico de techo

1. Retire el mosaico y utilice la plantilla para marcar un orificio para el altavoz en el mosaico. Para centrar la plantilla sobre el mosaico, conecte las esquinas diagonalmente dibujando una X, luego alinee la plantilla utilizando el punto de cruce.

2. Haga un orificio en el mosaico.

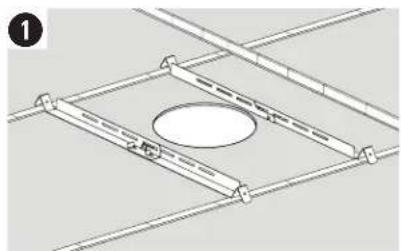

Instalación del puente de mosaico

1. Ubique el puente de mosaico montado en la cuadrícula del techo. Si es necesario, ajuste el puente de mosaico de modo que los rieles descansen sobre la cuadrícula del techo.

2. Reemplace el mosaico del techo.

Preparación de un techo duro (construcción existente)

Corte del techo

1. Utilice la plantilla para marcar el orificio en el techo.
2. Haga un orificio en el techo.

Instalación del puente de mosaico

1. Inserte los rieles de puente y el anillo a través del orificio y coloque los rieles de manera paralela en la cuadrícula o el enrasillado del techo.
2. Montaje del puente de mosaico.

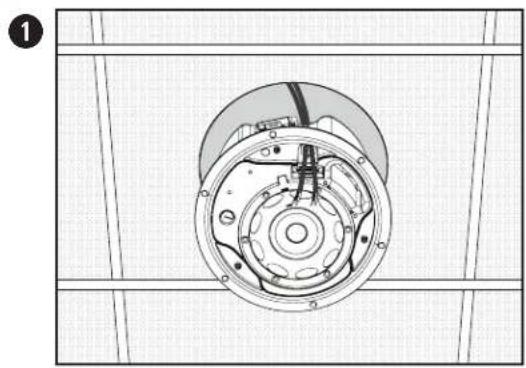

1. Pase el cable de audio a través de la apertura para cables.
2. Inserte el altavoz a través del orificio y en el puente de mosaico. Asegúrese de que los anclajes se ajusten correctamente en el puente de mosaico antes de soltar los altavoces.
3. Retire el conector, conéctele los cables y vuelva a insertarlo en el altavoz. Para obtener información sobre el cableado, consulte Cableado de los altavoces en la página 10.
4. Fije los tornillos del brazo de anclaje para sujetar el altavoz. Si utiliza un taladro eléctrico, ajustelo a una posición para torque bajo.

ADVERTENCIA: Apretar demasiado los tornillos puede dañar el punto de conexión del anclaje o el techo, lo que puede producir el riesgo de que se caiga el dispositivo.

Instalación en techos duros con una bandeja empotrada (construcción nueva)

Para obtener información sobre la instalación de una bandeja empotrada, consulte la guía de instalación de la bandeja empotrada del DesignMax en PRO.BOSE.COM. Cuando la bandeja empotrada esté instalada, consulte Montaje del altavoz en la página 12.

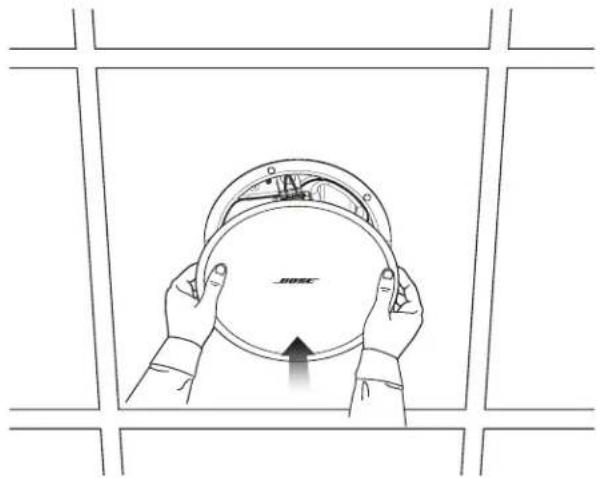

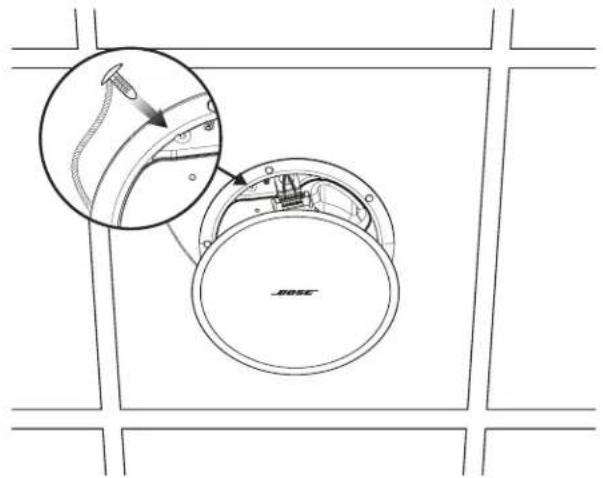

Fijación de la rejilla

Inserte el cordón con amarre de seguridad en el orificio del altavoz. Coloque la rejilla frente al altavoz usando ambas manos. La rejilla se fija al altavoz con imanes.

Cumplimiento de las normativas y los reglamentos de seguridad

El altavoz Bose DesignMax DM6C ha superado pruebas y cumple con los siguientes usos y especificaciones:

Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro

Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89

Estándar UL-2043, 2013, prueba de fuego y liberación de humo visible para productos diferenciados y sus accesorios instalados en espacios de circulación de aire. Apto para el uso en espacios con circulación de aire exterior (cámaras de aire).

Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640

Estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 300-22(c)

Estándar NFPA 90-A, 2015, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.11.2.6.5

El altavoz DesignMax DM6C se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados:

Probado según IEC60268-5, 2007
