ST70TKFAE - Ogrzewanie STANLEY - Bezpłatna instrukcja obsługi

Typ produktu	Ogrzewanie na naftę z wymuszonym obiegiem powietrza
Marka	Stanley
Model	ST70TKFAE
Maksymalna powierzchnia grzewcza	158 m²
Moc grzewcza	20,5 kW
Zużycie paliwa	2,0 L/h
Pojemność zbiornika	18,9 L
Maksymalny czas pracy	9 godzin
Zasilanie elektryczne	230 V ~ 50 Hz, 160 W
Wymiary (dł. x szer. x wys.)	76 x 34 x 39 cm
Waga	12,7 kg
Akceptowane rodzaje paliwa	Nafta 1-K, Olej napędowy nr 1 i 2, JP8/Jet A, Olej opałowy nr 1 i 2
Przepływ powietrza	408 m³/h
Temperatura wylotowa powietrza	393 °C
Ciśnienie pompy	0,26 bar
Zalecana temperatura otoczenia	-12 °C do 24 °C
Regularna konserwacja	Czyszczenie filtrów powietrza co 200 h, wymiana co 500 h; czyszczenie łopatek, dyszy i fotokomórki co sezon; regulacja świecy zapłonowej (przerwa 3,5 mm) co 600 h
Bezpieczeństwo	Automatyczne wyłączanie termostatem, ochrona przed przegrzaniem (czujnik temperatury granicznej), bezpiecznik 5 A
Informacje ogólne	Stosować wyłącznie w dobrze wentylowanych pomieszczeniach (otwór wentylacyjny min. 2800 cm² na 29,3 kW). Nie używać wewnątrz budynków mieszkalnych ani pojazdów rekreacyjnych. Paliwo przechowywać min. 8 m od nagrzewnicy.

Często zadawane pytania - ST70TKFAE STANLEY

Jaki rodzaj paliwa mogę używać w nagrzewnicy ST70TKFAE?

Można używać nafty 1-K, oleju napędowego nr 1 lub 2, paliwa lotniczego JP8/Jet A lub oleju opałowego nr 1 i 2. Nigdy nie używać benzyny, benzenu, alkoholu ani innych lotnych paliw.

Jak uruchomić nagrzewnicę?

Napełnij zbiornik paliwem do znaku 'F' i dokręć korek. Podłącz przewód zasilający. Ustaw termostat na żądaną temperaturę (5-45 °C) i przełącznik w pozycję ON. Zapali się lampka i urządzenie uruchomi się.

Jak wyłączyć nagrzewnicę?

Obróć pokrętło termostatu w lewo, przełącznik ustaw w pozycję OFF, a następnie odłącz przewód zasilający. Odczekaj 10 sekund przed ponownym uruchomieniem.

Co oznaczają kody błędów na wyświetlaczu?

Kod E1 oznacza problem z ciśnieniem pompy, brudne filtry, dyszę lub fotokomórkę. E2 to usterka silnika. E3 wskazuje uszkodzenie termostatu. Sprawdź sekcję rozwiązywania problemów w instrukcji.

Czy mogę używać tej nagrzewnicy wewnątrz domu?

Nie, ta nagrzewnica jest przeznaczona wyłącznie do tymczasowego użytku w dobrze wentylowanych pomieszczeniach (place budowy, warsztaty). Nie należy używać w pomieszczeniach mieszkalnych ani sypialnych. Wymagany jest otwór wentylacyjny na zewnątrz o pow. min. 2800 cm² na 29,3 kW.

Jak konserwować filtr powietrza?

Otwórz pokrywę nagrzewnicy, aby uzyskać dostęp do filtrów. Wymień filtry wlotowy, wylotowy i przeciwpyłowy co 500 godzin pracy, lub częściej w zapylonym otoczeniu.

Co zrobić, jeśli nagrzewnica nie uruchamia się?

Najpierw sprawdź, czy w zbiorniku jest paliwo i korek jest dobrze zamknięty. Upewnij się, że zasilanie działa. Jeśli lampka miga, sprawdź kody błędów. Jeśli nic się nie dzieje, naciśnij OFF, odczekaj 10 minut i spróbuj ponownie.

Jak przechowywać nagrzewnicę przez dłuższy czas?

Całkowicie opróżnij zbiornik paliwa (przez syfon w modelu ST70TKFAE lub przez korek spustowy w większych modelach). Przepłucz zbiornik czystym paliwem. Przechowuj urządzenie w suchym i dobrze wentylowanym miejscu, najlepiej w oryginalnym opakowaniu.

Jakie odległości bezpieczeństwa należy zachować?

Zachowaj minimalną odległość 1,20 m od góry i boków oraz 3,00 m z przodu od materiałów łatwopalnych. Zapas paliwa powinien znajdować się co najmniej 8 m od nagrzewnicy.

Urządzenie wydziela zapach przy uruchamianiu, czy to normalne?

Tak, może wydzielać się zapach w pierwszych minutach pracy. To normalne i szybko znika po dłuższym działaniu.

INSTRUKCJA OBSŁUGI ST70TKFAE STANLEY

• Urządzenie może być obsługiwane przez dzieci powyżej 8. roku życia i osoby upośledzone fizycznie, sensorycznie lub psychicznie bądź niemające doświadczenia ani wiedzy wyłącznie pod warunkiem, że pozostają one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Dzieci nie powinny czyścić ani przeprowadzać konserwacji urządzenia bez nadzoru.
• Dzieci poniżej 3. roku życia nie powinny być dopuszczane do urządzenia, chyba że będą pod stałym nadzorem. Dzieci w wieku od lat 3 do 8 mogą włączać/wyłączać urządzenie wyłącznie, jeśli zostało ono zamontowane w przewidzianym przez producenta normalnym położeniu roboczym i jeśli pozostają one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia. Dzieci w wieku od lat 3 do 8 nie mogą podłączać urządzenia do zasilania, regulować go, czyścić ani wykonywać konserwacji.
• PRZESTROGA: Niektóre części tego urządzenia nagrzewają się do bardzo wysokich temperatur i mogą powodować poparzenia. Szczególną ostrożność należy wykazać w obecności dzieci i osób szczególnie narażonych.
• W przypadku uszkodzenia przewodu zasilającego, może być on wymieniany jedynie przez producenta, jego serwisantów lub podobnie wykwalifikowane osoby, co pozwoli uniknąć zagrożeń.
• Nagrzewnica nie może być umieszczana bezpośrednio pod gniazdkiem sieciowym.
• Zabrania się eksploatacji nagrzewnicy w pobliżu wanny, prysznica bądź basenu kąpielowego.
• Promiennik jest napełniony dokładnie określoną ilością specjalnego oleju. Naprawy wymagające otwarcia zbiornika oleju może wykonywać wyłącznie producent lub jego przedstawiciel serwisowy, z którym należy skontaktować się w przypadku wycieku oleju.
• Podczas złomowania promiennika należy przestrzegać przepisów dotyczących utylizacji oleju. Promiennika nie wolno utylizować z odpadami z gospodarstwa domowego. Jeśli istnieją lokalne placówki zbiórki urządzeń elektrycznych i oleju, należy poddać go recyklingowi.
• Urządzenie należy umieszczać na płaskich, stabilnych i odpornych na wysokie temperatury powierzchniach. Użytkowanie produktu w jakimkolwiek innym położeniu może stanowić zagrożenie.
• Podczas pierwszych kilku minut początkowego użytkowania może być wyczuwalny mało intensywny zapach. Jest to normalne, zapach szybko zniknie.
• Urządzenia nie należy naprawiać, demontować ani modyfikować. Części wewnętrzne urządzenia nie są przeznaczone do obsługi przez użytkownika.
• PRZESTROGA – używając przedłużacza, należy pamiętać, aby nie przekraczać jego maksymalnego znamionowego roboczego natężenia prądu/obciążenia.

Należy przeczytać instrukcję obsługi: Oznaczenie produktu tym symbolem oznacza, że należy przeczytać instrukcję obsługi.

OSTRZEŻENIE! Promiennika nie wolno dotykać, dopóki się nie ochłodzi.

PL

Urządzenie może być obsługiwane przez dzieci powyżej 8. roku życia i osoby upośledzone fizycznie, sensorycznie lub psychicznie bądź niemające doświadczenia ani wiedzy wyłącznie pod warunkiem, że pozostają one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Dzieci nie powinny czyścić ani przeprowadzać konserwacji urządzenia bez nadzoru.

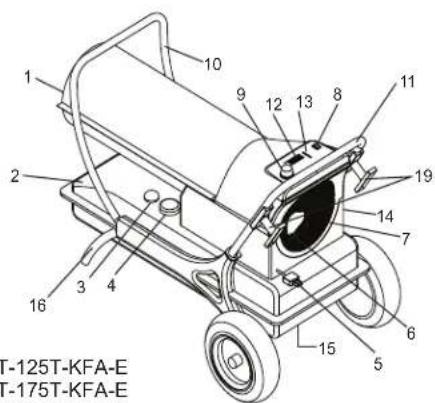

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 T-125T-KFA-E T-175T-KFA-E

ST-125T-KFA-E ST-175T-KFA-E ST-215T-KFA-E

* Wyłącznie 125T/175T/215T

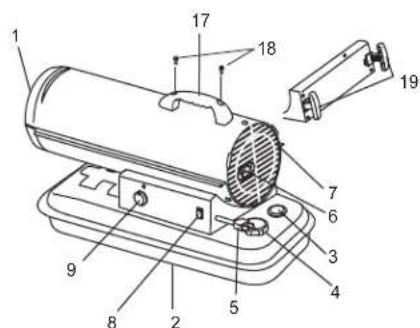

ST-70T-KFA-E

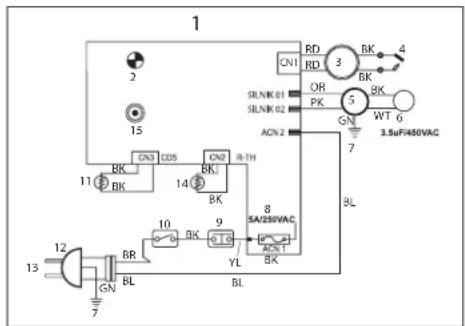

1 2 15 CN1 RD 3 BK 4 CN3 CD5 CN2 R-TH BK BK 11 14 8 10 BK 9 BR BL GN BL 5A/250VAC YL BL OR PK 5 WT 6 ACN 2 7 8 BL 3.5uF450VAC GN

1. PŁYTKA DRUKOWANA PANELU

2. KONTROLKA DZIAŁANIA /

WYSWIETLACZ CYFROWY*

1. ZAPŁONNIK

2. ŚWIECA ZAPŁONOWA

3. POMPA

4. KONDENSATOR

5. MASA

6. BEZPIECZNIK

7. OGRANICZNIK KRAŃCOWY

8. WYŁĄCZNIK

9. FOTOKOMÖRKA

10. WTYCZKA ZASILAJĄCA

11. AC 230 V / 50 Hz

12. CZUJNIK POKOJOWY

13. TERMOSTAT

14. TEMPERATURA

15. CZAS DZIAŁANIA

16. PEŁNY

17. PUSTY

18. PRZEŁĄCZNIK POZIOMU

BL. NIEBIESKI

RD. CZERWONY

BK. CZARNY

WT. BIAŁY

GN. ZIELONY

BR. ŻÓŁTY

OR. POMARAŃCZOWY

PK. RÓŻOWY

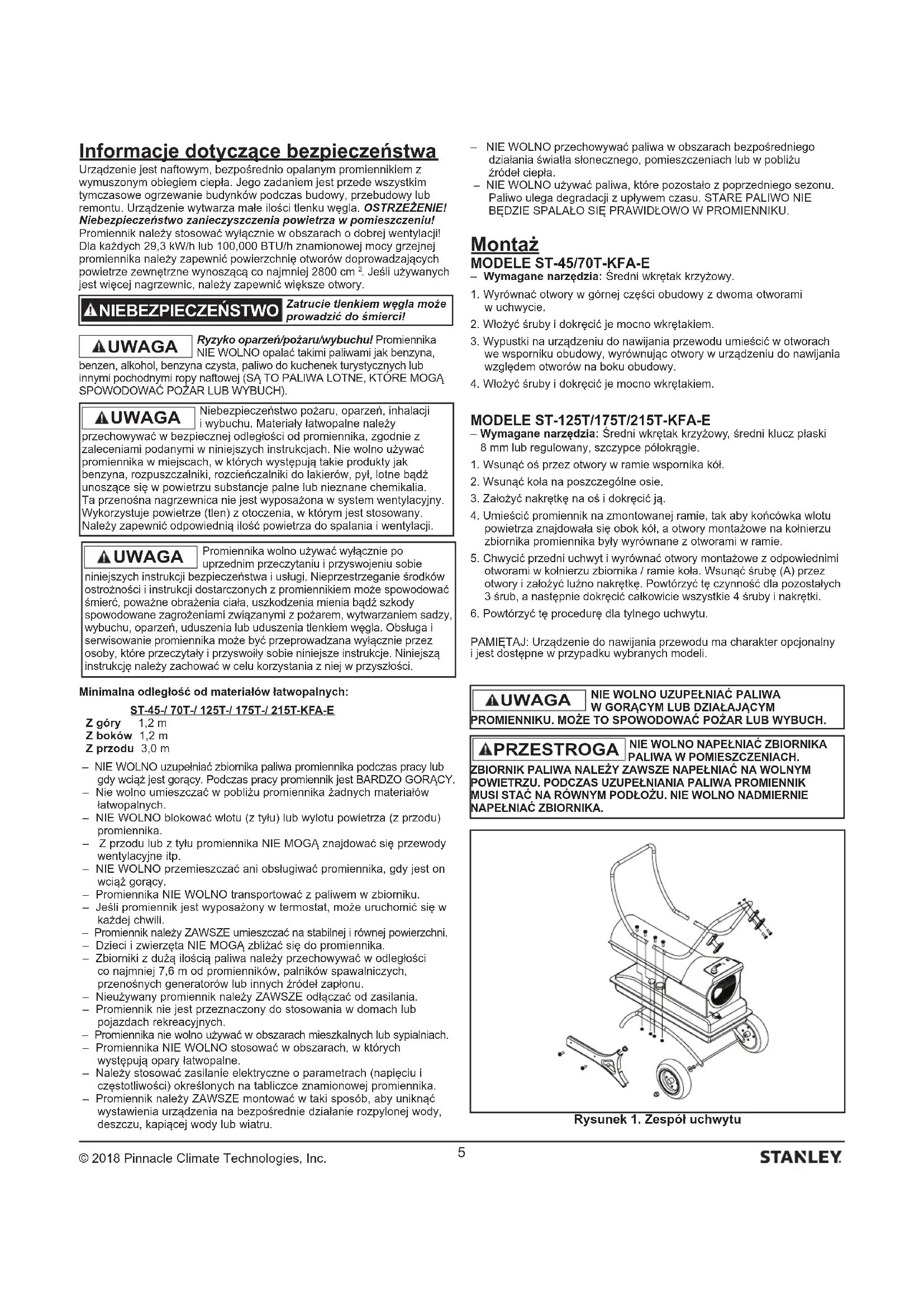

Informacje dotyczące bezpieczeństwa

Urządzenie jest naftowym, bezpośrednio opalanym promiennikiem z wymuszonym obiegiem ciepła. Jego zadaniem jest przede wszystkim tymczasowe ogrzewanie budynków podczas budowy, przebudowy lub remontu. Urządzenie wytwarza małe ilości tlenku węgła. OSTRZEŻENIE! Niebezpieczeństwo zanieczyszczenia powietrza w pomieszczeniu! Promiennik należy stosować wyłącznie w obszarach o dobrej wentylacji! Dla każdych 29,3 kW/h lub 100,000 BTU/h znamionowej mocy grzejnej promiennika należy zapewnić powierzchnię otworów doprowadzających powietrze zewnętrzne wynoszącą co najmniej 2800 cm ^2 . Jeśli używanych jest więcej nagrzewnic, należy zapewnić większe otwory.

⚠ NIEBEZPIECZEŃSTWO

Zatrucie tlenkiem węgla może prowadzić do śmierci!

▲UWAGA

Ryzyko oparzeń/pożaru/wybuchu! Promiennika NIE WOLNO opalać takimi paliwami jak benzyna, benzen, alkohol, benzyna czysta, paliwo do kuchenek turystycznych lub innymi pochodnymi ropy naftowej (SĄ TO PALIWA LOTNE, KTÓRE MOGA SPOWODOWAĆ POŻAR LUB WYBUCH).

▲UWAGA

Niebezpieczeństwo pożaru, oparzeń, inhalacji i wybuchu. Materiały łatwopalne należy przechowywać w bezpiecznej odległości od promiennika, zgodnie z zaleceniami podanymi w niniejszych instrukcjach. Nie wolno używać promiennika w miejscach, w których występują takie produkty jak benzyna, rozpuszczalniki, rozcieńczalniki do lakierów, pył, lotne bądź unoszące się w powietrzu substancje palne lub nieznane chemikalia. Ta przenośna nagrzewnica nie jest wyposażona w system wentylacyjny. Wykorzystuje powietrze (tlen) z otoczenia, w którym jest stosowany. Należy zapewnić odpowiednią ilość powietrza do spalania i wentylacji.

UWAGA

Promiennika wolno używać wyłącznie po uprzednim przeczytaniu i przyswojeniu sobie niniejszych instrukcji bezpieczeństwa i usługi. Nieprzestrzeganie środków ostrożności i instrukcji dostarczonych z promiennikiem może spowodować śmierć, poważne obrażenia ciała, uszkodzenia mienia bądź szkody spowodowane zagrożeniami związanymi z pożarem, wytwarzaniem sadzy, wybuchu, oparzeń, uduszenia lub uduszenia tlenkiem węgla. Obsługa i serwisowanie promiennika może być przeprowadzana wyłącznie przez osoby, które przeczytały i przyswoły sobie niniejsze instrukcje. Niniejszą instrukcję należy zachować w celu korzystania z niej w przyszłości.

Minimalna odległość od materiałów łatwopalnych:

ST-45-/70T-/125T-/175T-/215T-KFA-E

Z góry 1,2 m

Z boków 1,2 m

Z przodu 3,0 m

– NIE WOLNO uzupełniać zbiornika paliwa promiennika podczas pracy lub gdy wciąż jest gorący. Podczas pracy promiennik jest BARDZO GORĄCY.
– Nie wolno umieszczać w pobliżu promiennika żadnych materiałów łatwopalnych.
– NIE WOLNO blokować wlotu (z tyłu) lub wylotu powietrza (z przodu) promiennika.
- Z przodu lub z tyłu promiennika NIE MOGA znajdować się przewody wentylacyjne itp.
– NIE WOLNO przemieszczać ani obsługiwać promiennika, gdy jest on wciąż gorący.
– Promiennika NIE WOLNO transportować z paliwem w zbiorniku.
- Jeśli promiennik jest wyposażony w termostat, może uruchomić się w każdej chwili.
– Promiennik należy ZAWSZE umieszczać na stabilnej i równej powierzchni.
– Dzieci i zwierzęta NIE MOGA zbliżać się do promiennika.
– Zbiorniki z dużą ilością paliwa należy przechowywać w odległości co najmniej 7,6 m od promienników, palników spawalniczych, przenośnych generatorów lub innych źródeł zapłonu.
– Nieużywany promiennik należy ZAWSZE odłączać od zasilania.
– Promiennik nie jest przeznaczony do stosowania w domach lub pojazdach rekreacyjnych.
– Promiennika nie wolno używać w obszarach mieszkalnych lub sypialniach.
– Promiennika NIE WOLNO stosować w obszarach, w których występują opary łatwopalne.
– Należy stosować zasilanie elektryczne o parametrach (napięciu i częstotliwości) określonych na tabliczce znamionowej promiennika.
- Promiennik należy ZAWSZE montować w taki sposób, aby uniknąć wystawienia urządzenia na bezpośrednie działanie rozpyłonej wody, deszczu, kapiącej wody lub wiatru.

• NIE WOLNO przechowywać paliwa w obszarach bezpośredniego działania światła słonecznego, pomieszczeniach lub w pobliżu źródeł ciepła.
  – NIE WOLNO używać paliwa, które pozostało z poprzedniego sezonu. Paliwo ulega degradacji z upływem czasu. STARE PALIWO NIE BĘDZIE SPALAŁO SIĘ PRAWIDŁOWO W PROMIENNIKU.

Montaż

MODELE ST-45/70T-KFA-E

– Wymagane narzędzia: Średni wkrętak krzyżowy.

1. Wyrównać otwory w górnej części obudowy z dwoma otworami w uchwycie.
2. Włożyć śruby i dokręcić je mocno wkrętakiem.
3. Wypustki na urządzeniu do nawijania przewodu umieścić w otworach we wsporniku obudowy, wyrównując otwory w urządzeniu do nawijania względem otworów na boku obudowy.
4. Włożyć śruby i dokręcić je mocno wkrętakiem.

– Wymagane narzędzia: Średni wkrętak krzyżowy, średni klucz płaski 8 mm lub regulowany, szczypce półokrągłe.

1. Wsunąć oś przez otwory w ramie wspornika kół.
2. Wsunąć koła na poszczególne osie.
3. Założyć nakrętkę na oś i dokręcić ją.
4. Umieścić promiennik na zmontowanej ramie, tak aby końcówka wlotu powietrza znajdowała się obok kół, a otwory montażowe na kołnierzu zbiornika promiennika były wyrównane z otworami w ramie.
5. Chwycić przedni uchwyt i wyrównać otwory montażowe z odpowiednimi otworami w kołnierzu zbiornika / ramie koła. Wsunąć śrubę (A) przez otwory i założyć lużno nakrętkę. Powtórzyć tę czynność dla pozostałych 3 śrub, a następnie dokręcić całkowicie wszystkie 4 śruby i nakrętki.
6. Powtórzyć tę procedurę dla tylnego uchwytu.

PAMIĘTAJ: Urządzenie do nawijania przewodu ma charakter opcjonalny i jest dostępne w przypadku wybranych modeli.

▲UWAGA

NIE WOLNO UZUPEŁNIAĆ PALIWA

Rysunek 1. Zespół uchwytu

Działanie

Promiennik przeszedł fabryczne testy dopuszczające do stosowania z następującymi paliwami: nafta 1-K, olej napędowy nr 1 i nr 2, paliwo lotnicze JP8/Jet A oraz olej paliwowy nr 1 i nr 2.

ABY URUCHOMIĆ PROMIENNIK:

1. Napełniać zbiornik naftą do momentu, gdy wskaźnik paliwa wskaże „F”.
2. Sprawdzić, czy pokrywka wlewu paliwa jest przymocowana.
3. Podłączyć przewód zasilający do gniazda elektrycznego.
4. Obrócić pokrętło regulacji termostatu do położenia odpowiadającego ustawieniu żądanej temperatury (wyłącznie modele 70/125/175/215). Zakres ustawień wynosi od 5 °C do 45°C. Ustawić przełącznik zasilania w położeniu „ON”. Kontrolka zasilania i wyświetlacz temperatury w pomieszczeniu (wyłącznie modele 125/175/215) zapalą się i promiennik zostanie uruchomiony.

Optymalne ciśnienie występuje, gdy stożek nosowy jest wiśniowoczerwony i z promiennika nie wydobywają się płomienie.

PAMIĘTAJ: Na wyświetlaczu temperatury w pomieszczeniu (wyłącznie modele 125/175/215) prezentowane są następujące informacje:

• Przy temperaturzeponiżej -17 °C na wyświetlaczu wyświetlany jest komunikat „LO”.
  -Przytemperaturzepowyżej37 "Cnawyświetlaczuwyświetlanyjest komunikat„HI".
  -Przytemperaturachod-17 'do37 'Cwyświetlanajestrzeczywista temperatura.

ABYWYŁĄCZYĆPROMIENNIK: Obrócić pokrętło regulacji temperatury w lewo, ustawić przełącznik zasilania w położeniu „OFF” i odłączyć przewód zasilający.

ABY URUCHOMIĆ PONOWNIE PROMIENNIK

1. Po wyłączeniu promiennika poczekać dziesięć sekund.
2. Ustawić przełącznik zasilania w położeniu „ON”.
3. Przestrzegać wszystkich środków ostrożności dotyczących procedury uruchamiania.

PRZECHOWYWANIE DŁUGOOKRESOWE

Opróżnienie zbiornika paliwa

1. W przypadku modeli ST-45/70T-KFA-E spuścić paliwo przez otwór w pokrywce wlewu paliwa, używając zatwierdzonego syfonu. W przypadku modeli ST-125/175/215-KFA-E spuścić paliwo przez korek spustowy w dolnej części zbiornika paliwa.
2. Aby wyjąć korek spustowy (125/175/215), pociągnąć uchwyt korka w dół i wyjąć łeb uszczelki z otworu spustowego w zbiorniku.
3. Przepłukać i całkowicie opróżnić zbiornik.
4. Aby założyć korek, wcisnąć łeb korka do otworu spustowego i zamocować, wciskając całkowicie pokrywkę uszczelniającą do otworu we łbie.

WAŻNE: Nie wolno przechowywać pozostałego paliwa przez okres letni. Użycie starego paliwa może spowodować uszkodzenie promiennika.

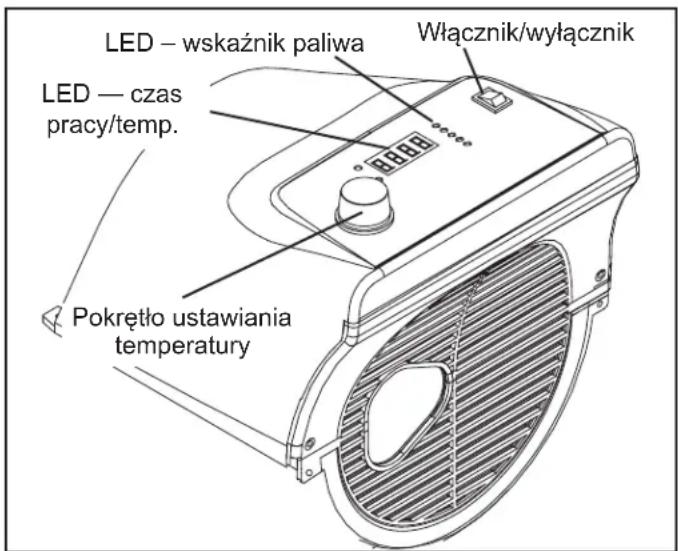

LED – wskaźnik paliwa LED — czas pracy/temp. Pokrętło ustawiania temperatury Włącznik/wyłącznik

Rysunek 2. Uruchamianie promiennika

Promiennik należy przechowywać w suchym obszarze o dobrej wentylacji! Jeśli niemożliwe jest przechowywanie promiennika w pomieszczeniach, należy go zabezpieczyć płachta brezentową lub pokrywą odporną na działanie warunków atmosferycznych.

Obszar przechowywania musi być wolny od pyłu i żrących oparów. Promiennik należy zapakować ponownie do oryginalnego opakowania, w którym został dostarczony. Instrukcję obsługi należy przechowywać w łatwo dostępnym miejscu.

Konserwacja

Promiennik należy zawsze serwisować w czystym i suchym obszarze o płaskiej powierzchni. Promiennika nie wolno serwisować, gdy jest on podłączony do zasilania lub gorący!

Nie wolno serwisować promiennika w wilgotnych warunkach. W sytuacji awaryjnej należy przed przystąpieniem do wykonywania czynności serwisowych całkowicie schłodzić promiennik płachtą brezentową lub pokrywą odporną na działanie warunków atmosferycznych, aby zapobiec wystawieniu promiennika lub jego wewnętrznych układów elektronicznych na działanie wilgoci. Nigdy nie wolno serwisować promiennika, gdy jest on połączony do zasilania.

PALIWO / ZBIORNIK PALIWA: Przepłukać naftą co 200 godzin pracy lub stosownie do potrzeb.

FILTRY POWIETRZA: Otworzyć pokrywę promiennika, aby uzyskać dostęp do filtrów. W zależności od warunków filtry należy wymieniać co 500 godzin pracy lub częściej. Szczegółowy widok – patrz rysunek 7.1 na stronie 8.
ŁOPATKI WENTYLATORA: Aby uzyskać dostęp do łopatek wentylatora, otworzyć pokrywę promiennika. Łopatki należy czyścić co najmniej raz w sezonie grzewczym. Szczegółowy widok – patrz rysunek 6.1 na stronie 8.
DYSZE: Aby uzyskać dostęp do dyszy, otworzyć pokrywę promiennika i wymontować głowicę palnika. Dysze należy czyścić lub wymieniać co najmniej raz w sezonie grzewczym. Szczegółowy widok – patrz rysunek 3.1 na stronie 8.
ŚWIECA ZAPŁONOWA: Aby uzyskać dostęp do świecy zapłonowej, otworzyć pokrywę filtra. Wyczyścić i wyregułować odstęp do 600 godzin pracy lub wymienić stosownie do potrzeb. Ponownie ustawić odstęp zacisków na 3,5 mm. Szczegółowy widok — patrz rysunek 3.1 na stronie 8.
FOTOKOMÓRKA: Aby uzyskać dostęp do fotokomórki, otworzyć pokrywę promiennika. Fotokomórkę należy czyścić co najmniej raz w sezonie grzewczym lub częściej, w zależności od warunków. Szczegółowy widok – patrz rysunki 4.1 i 5.1 na stronie 8.
Po wykonaniu czynności serwisowych, a przed oddaniem promiennika do eksploatacji należy przeprowadzić następującą kontrolę działania:

– sprawdzić szczelność przewodów powietrza i paliwa za pomocą roztworu mydła 50/50
– sprawdzić przedłużacze pod względem zużycia, pęknięć lub przecięć
– sprawdzić, czy przewody zapłonnika są mocno podłączone do świecy zapłonowej

Nieprawidłowa konserwacja może powodować złe spalanie i wytwarzanie sadzy. Nie wolno przerabiać ani modyfikować promiennika. Do naprawy lub konserwacji należy używać wyłącznie oryginalnych części zamiennych dostarczonych przez producenta lub przedstawiciela handlowego. Przed wymianą części na inne niż określone lub zalecane należy skontaktować się z producentem lub przedstawicielem handlowym.

REGULACJA CIŚNIENIA POMPY:

Podczas pracy promiennika należy obrócić zawór nadmiarowy w prawo, aby zwiększyć ciśnienie, lub w lewo, aby je zmniejszyć. Zawór należy obracać śrubokrętem płaskim. Prawidłowe ciśnienie pompy podano na stronie 2.

To urządzenie może być obsługiwane przez osoby (w tym dzieci) upośledzone fizycznie, sensorycznie lub umysłowo bądź nieposiadające doświadczenia ani wiedzy wyłącznie wtedy, gdy pozostają one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub zostały poinstruowane przez te osoby w zakresie użytkowania urządzenia. Urządzenie nie jest zabawką dla dzieci. Nie wolno pozostawiać dzieci bez nadzoru.

Aby uniknąć sytuacji zagrożenia, w przypadku uszkodzenia przewodu zasilającego może być on wymieniany jedynie przez producenta, jego serwisantów lub podobnie wykwalifikowane osoby.

PRZEWODNIK ROZWIAZYWANIA PROBLEMÓW

Problem	Możliwa przyczyna Rozwiazanie
Promiennik zapala się, ale główna płytka drukowana wyłącza go po upływie krótkiego czasu. Lampka miga, a na wyświetlaczu LED wyświetlony jest komunikat „E1”.	1. Nieprawidłowe ciśnienie pompy.2. Zanieczyszczony wlot, wylot lub filtr klączków.3. Zanieczyszczony filtr paliwa.4. Zanieczyszczona dysza.5. Zanieczyszczony obiektyw fotokomórki.6. Nieprawidłowo zamontowana fotokomórka.7. Niesprawna fotokomórka.8. Nieprawidłowe połączenie elektryczne między główną płytką drukowaną a fotokomórką.	1. Wyregulować ciśnienie pompy.2. Wyczyścić/wymienić filtr powietrza.3. Wyczyścić/wymienić filtr paliwa.4. Wyczyścić/wymienić dyszę.5. Wyczyścić/wymienić fotokomórkę.6. Wyregulować położenie fotokomórki.7. Wymienić fotokomórkę.8. Sprawdzić złącza okablowania (patrz schematy okablowania, strona 4).
Promiennik nie działa lub silnik pracuje przez krótki czas. Lampka miga, a na wyświetlaczu LED wyświetlony jest komunikat „E1”.	1. Brak nafty w zbiorniku paliwa.2. Nieprawidłowe ciśnienie pompy.3. Skorodowana świeca zapłonowa lub nieprawidłowy odstęp cieczy.4. Zanieczyszczony filtr paliwa.5. Zanieczyszczona dysza.6. Wilgoć w paliwie / zbiorniku paliwa.7. Nieprawidłowe połączenie elektryczne między transformatorem a płytką drukowaną.8. Przewód zapłonnika niepodłączony do świecy zapłonowej.9. Niesprawny zapłonnik.	1. Napelnić zbiornik świeżą naftą.2. Wyregulować ciśnienie pompy.3. Wyczyścić/wymienić świeczę żarową.4. Wyczyścić/wymienić filtr paliwa.5. Wyczyścić/wymienić dyszę.6. Przepłukać zbiornik paliwa czystą, świeżą naftą.7. Sprawdzić wszystkie połączenia elektryczne. Patrz schematy okablowania, strona 4).8. Podłączyć ponownie zapłonnik do świecy żarowej.9. Wymienić zapłonnik.
Wentylator nie działa po podłączeniu zapłonnika do zasilania i ustawieniu przełącznika zasilania w położeniu „ON”. Lampka miga lub na wyświetlaczu LED wyświetlony jest komunikat „E1” bądź „E2”.	1. Zbyt niskie ustawienie termostatu (nie dotyczy modelu ST-45-KFA-E).2. Przerwane połączenie elektryczne między główną płytką drukowaną a silnikiem.	1. Obrócić pokrętło termostatu do położenia wyższego ustawienia.2. Sprawdzić wszystkie połączenia elektryczne. Patrz schematy okablowania (strona 4).
Lampka miga, a na wyświetlaczu LED wyświetlony jest komunikat „E3”.	1. Usterka przełącznika termostatu.	1. Wymienić przełącznik termostatu.
Nieprawidłowe spalanie i/lub nadmierne wytwarzanie sadzy.	1. Zanieczyszczony wlot, wylot lub filtr klączków.2. Zanieczyszczony filtr paliwa.3. Niska jakość paliwa.4. Zbyt wysokie lub zbyt niskie ciśnienie.	1. Wyczyścić/wymienić filtr powietrza.2. Wyczyścić/wymienić filtr paliwa.3. Sprawdzić, czy paliwo nie jest zanieczyszczone lub stare.4. Zastosować prawidłowe ciśnienie.
Promiennik nie włącza się, a lampka się nie pali.	1. Przegrzanie czujnika temperatury granicznej.2. Brak zasilania elektrycznego.3. Przepalenie bezpiecznika.4. Nieprawidłowe połączenie elektryczne między czujnikiem temperatury granicznej a płytką drukowaną.	1. Ustawić przełącznik zasilania w położeniu „OFF“ i pozostawić promiennik w celu ochłodzenia na 10 minut. Ustawić przełącznik zasilania z powrotem w położeniu „ON”.2. Sprawdzić przewód zasilający i przedłużacz, aby upewnić się, czy połączenie jest prawidłowe. Przetestować zasilanie.3. Sprawdzić/wymienić bezpiecznik.4. Sprawdzić wszystkie połączenia elektryczne. Schematy okablowania (strona 4).

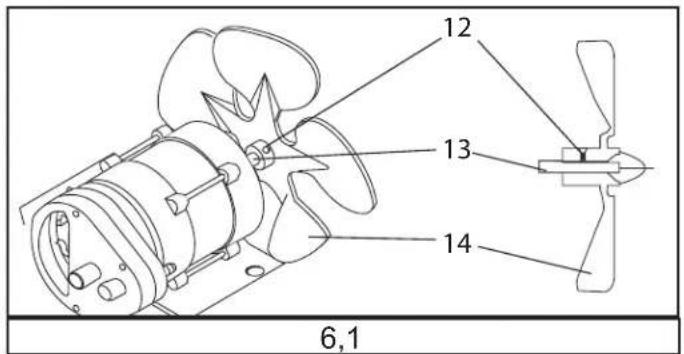

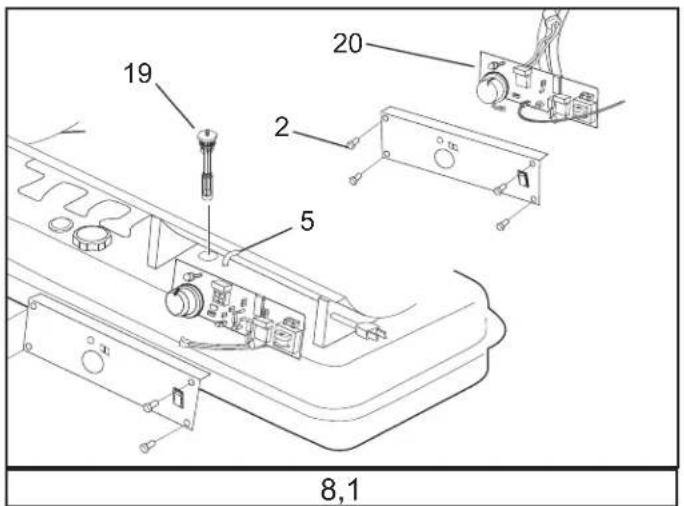

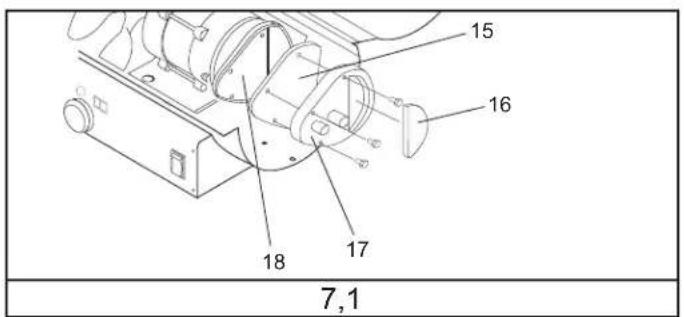

KONSERWACJA CZĘŚCI

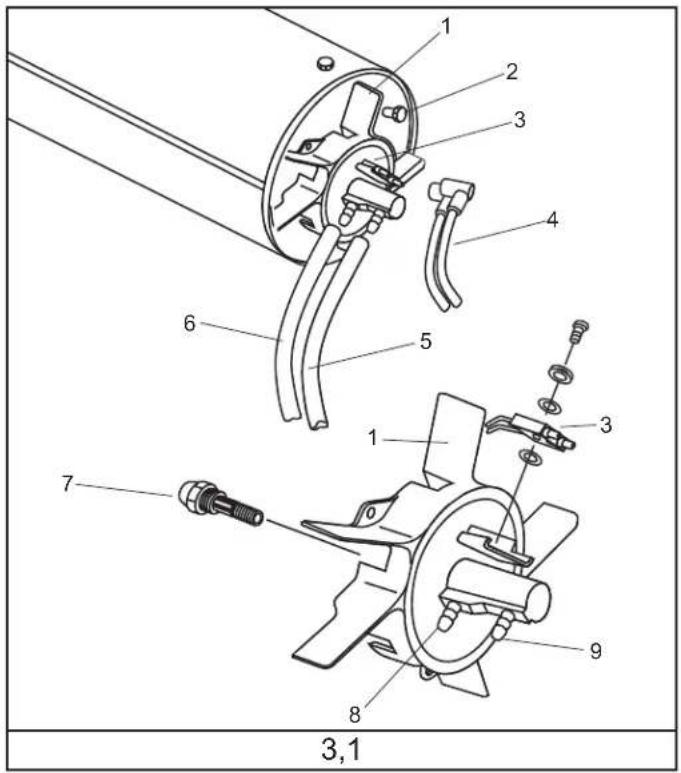

1 2 3 4 5 6 7 8 9 3,1

12 13 14 6,1

15 16 18 17 7,1

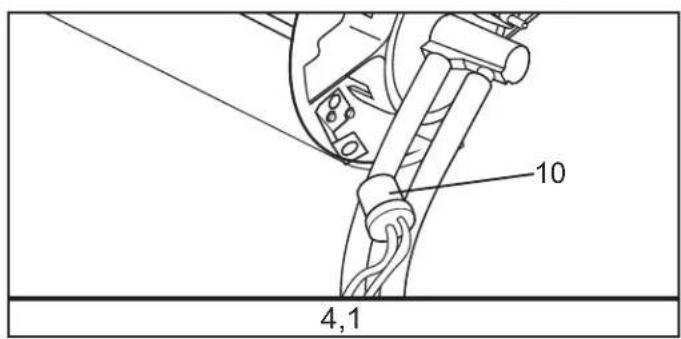

10 4,1

19 2 5 20 8,1

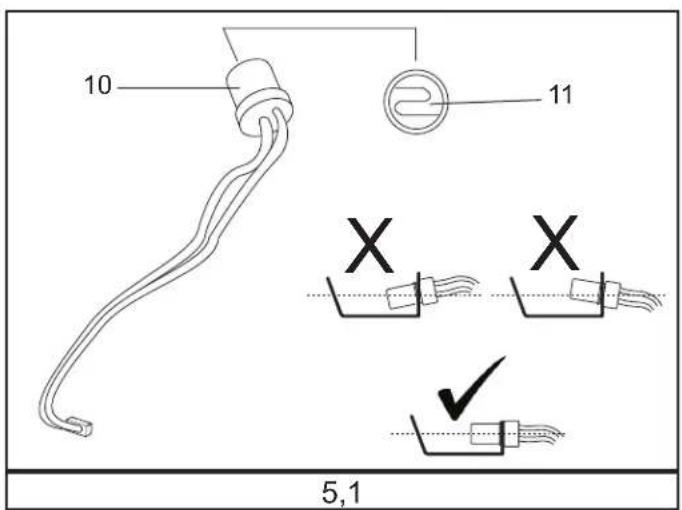

10 11 X X 5,1

1. GŁOWICA PALNIKA
2. WKRET
3. ŚWIECA ZAPŁONOWA
4. PRZEWÓD ZAPŁONNIKA
5. PRZEWOD PALIWA
6. PRZEWOD POWIETRZA
7. DYSZA
8. MONTAŻ PRZEWODU POWIETRZA
9. MONTAŻ PRZEWODU PALIWA
10. FOTOKOMORKA
11. SOCZEWKI FOTOKOMÓRKI
12. ŠRUBA USTALAJĄCA
13. WAL SILNIKA
14. ŁOPATKA WENTYLATORA
15. FILTR WYLOTOWY
16. FILTR WLOTOWY
17. POKRYWA KOŃCOWA FILTRA
18. FILTR PRZECIWPYŁOWY
19. FILTR PALIWA
20. PŁYTKA DRUKOWANA (PCB)

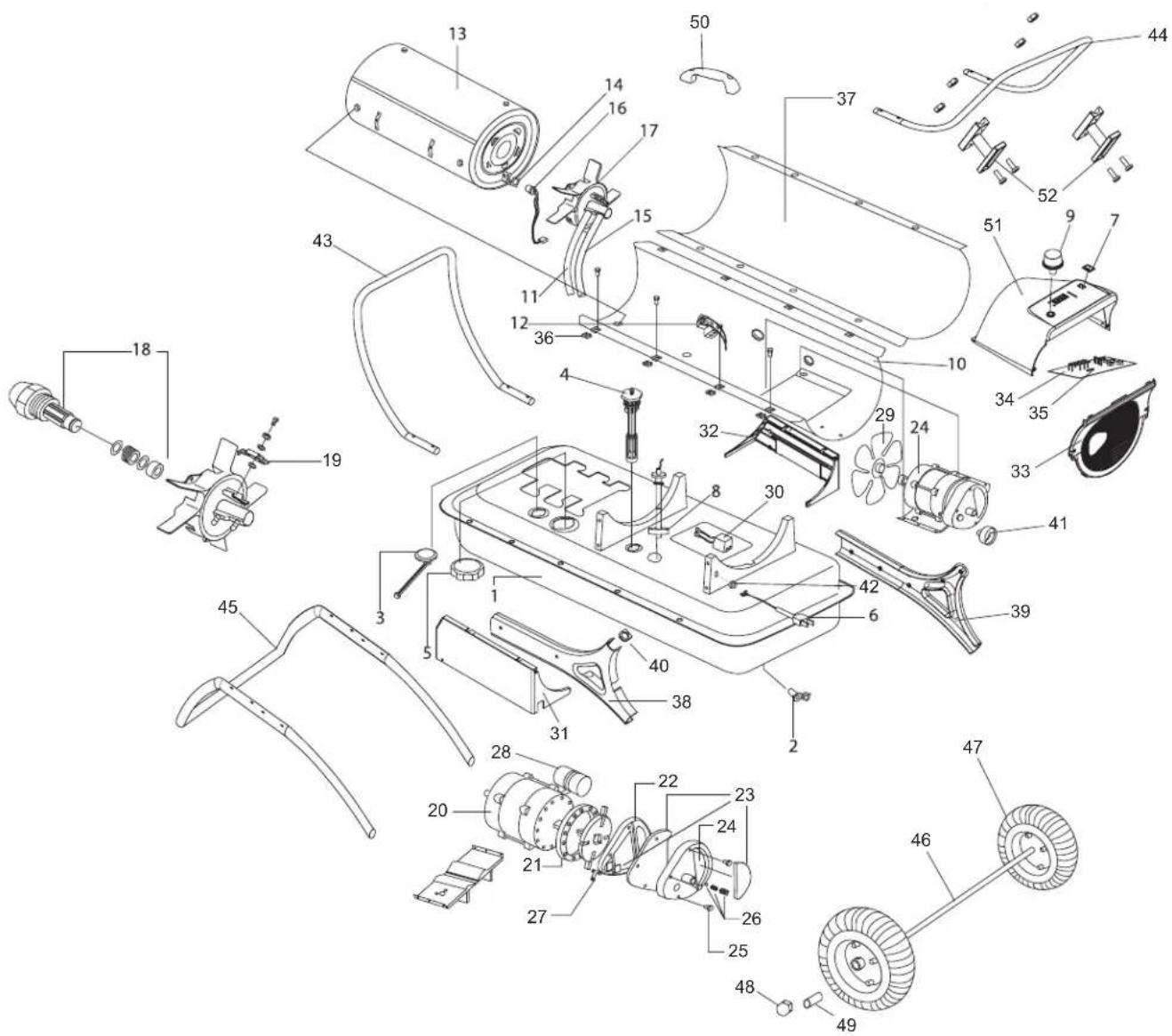

WIDOK ROZŁOŻONEGO URZĄDZENIA

1	Zbiornik paliwa
2	Korek spustowy
3	Wskaźnik poziomu paliwa
4	Filtr paliwa
5	Pokrywka wiewu paliwa
6	Przewód zasilający
7	Wyłącznik zasilania
8	Elektroniczny wskaźnik paliwa
9	Pokrętło regulacyjne termostatu
10	Dolna część obudowy
11	Przewód powietrza
12	Przełącznik temperatury granicznej
13	Komora spalania
14	Wspornik fotokomórki
15	Przewód paliwa
16	Fotokomórka
17	Głowica palnika
18	Zespół dyszy
19	Świeca zapłonowa
20	Silnik
21	Korpus pompy
22	Pokrywa końcowa pompy
23	Zestaw filtrów (filtry wlotowy, wylotowy i filtr klaczków)
24	Pokrywa końcowa filtra
25	Śruba
26	Zestaw do regulacji pompy
27	Smarowniczka na pokrywie pompy
28	Kondensator
29	Łopatka wentylatora
30	Zapłonnik
31	Prawa pokrywa
32	Lewa pokrywa
33	Osłona wentylatora
34	Główna płytka drukowana
35	Bezpiecznik 5 A
36	Zacisk obudowy
37	Górna część obudowy
38	Prawa osłona „Y”
39	Lewa osłona „Y”
40	Zacisk osłony „Y”
41	Wskaźnik ciśnienia powietrza
42	Tuleja przewodu
43	Rama wspornika kół (wewnątrz osłon „Y”)
44	Tylny uchwyt
45	Rama wspornika kół (przednia noga)
46	Oś kół
47	Koło
48	Nakrętka koła
49	Tuleja koła
50	Uchwyt
51	Osłona górna
52	Urządzenie do nawijania przewodu

STANLEY®

WSPARCIE

Belgique et LuxembourgBelgië en Luxemburg	E. Walschaertstraat 142800 MechelenBelgium	[e-mail]-NL= [phone]BE-FR = [phone]BE Fax: [phone]	United Kingdom	210 Bath Road; Slough, Berks SL1 3YD	www.stanleytools.co.ukTel: [phone]Fax: [phone]
			Hungary Rotel Kft.	1163 Budapest,Thököly út 17.	[e-mail]: [phone]Fax: [phone]
Danmark Roskildevej 22	2620 Albertslund	[e-mail]: 70224910
Deutschland Richard Klinger Str. 1165510 Idstein		[e-mail]: 06126-21-1Fax: [phone]	Czech Republic	BAND SERVIS CZ s.r.o.K Pasekam 4440760 01 Zlin, Czech Republic	www.stanleyworks.czhttp://www.bandservis.czTel.: [phone]Fax.: [phone]
			Slovakia	BAND SERVIS s.r.o.Paulinska 22917 01 Trnava, Slovakia	www.bandservis.skTel.: [phone]Fax.: [phone]
Ελλός Ημερος Τόπος 2 - Χάνι Αδάμ Ασπρόπυργος-19300 -Αττική - Αττικής		[e-mail]ηλ: [phone]Φαξ: [phone]	Poland	Erpatechul. Bakallowa 2605-080 Mościska	www.stanleyworks.plTel.: [phone]Fax.: [phone]
España Parque de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)		[e-mail]: 934 797 400Fax: [phone]	Slovenia	G-M&M d.o.o.Brvace 111290 Grosuplje Slovenija	[e-mail]: [phone]F: [phone]
France 5, allée des hêtres	BP 30084, 69579 Limonest Cedex	[e-mail]: 04 72 20 39 77Fax: [phone]	Cyprus IOANNOU J.	4A Ath.Diakou street1046- Nicosia -Cyprus	[e-mail]: [phone]Fax: [phone]
SchweizSuisseSvizzera	In der Luberzen 428902 Urdorf	[e-mail]: 044 - 755 60 70Fax: 044 - 730 70 67	Bosnia-Herzegovina	G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	[e-mail]: [phone]F: [phone]
Ireland 210 Bath Road; Slough, Berks SL1 3YD UK www.stanleytools.co.uk		Tel: [phone]Fax: [phone]	Bulgaria	TASHEV-GALVING LTD68 KLIMENT OHRIDSKI BLVD.1756 Sofia, Bulgaria	www.tashev-galving.comT: [phone]F: [phone]
Italia www.stanley.it	Energy Park-Building 03 sudVia Energy Park 620871 Vimercate (MB)	Tel. [phone]Fax [phone]	Croatia G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	Brvace 111290 GrosupljeSlovenija	[e-mail]: [phone]F: [phone]
Nederlands Stanley Black & Decker Netherlands B.V.Postbus 836120 AD Born		[e-mail]: [phone]NL Fax: [phone]	Estonia	AS TallmacMustame tee 44,EE-10621 Tallinn	www.tallmac.ee/estT: [phone]F: [phone]
Norge Postboks 4613, Nydalen0405 Oslo		[e-mail]: 45 25 08 00	Latvia LIC GOTUS SIA	Ulbrokas Str.LT - 1021 Riga	www.licgotus.lvT: [phone]F: [phone]
Österreich Oberlaerstrasse 248A-1230 Wien		[e-mail]: 01 - 66116 - 0Fax: 01 - 66116 - 14	Lithuania	UAB ELREMTA OUNeries kr. 16ELT - 48402 Kaunas	[e-mail]: [phone]F: [phone]
Portugal Quinta da Fonte - Edificio Q55 D. DinizRua dos Malhões, 2 e 2A - Piso 2 Esquerdo2770 - 071 Paço de Arcos		[e-mail]: 214 66 75 00Fax: [phone]	Malta	Energypark-Building 03 sud, Via Energy Park6 20871 Vimercate (MB)	www.stanley.itTel. 039-9590-200Fax [phone]
Suomi	PL 4700521 Helsinki	[e-mail]: 010 400 4333	Romania	Stanley Black & DeckerPhoenicia Business CenterStrada Turturelelor, nr 11A, Etaj 6, Modul 15,Sector 3 Bucuresti	www.stanleyworks.roT: +4021.320.61.04/05F: +4037.225.36.84
Sverige	Box 94431 22 Mölndal	[e-mail]: 31 68 60 08	Serbia	G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	[e-mail]: [phone]F: [phone]

STANLEY®

Producent:

Sauk Rapids, MN 56379 Stany Zjednoczone

EC REP

Obelis S.A.

Siedziba firmy:
