BEDIENUNGSANLEITUNG ST70TKFAE STANLEY

Elektronische brandstofmeter

LASSEN SIE DAS HEIZGERÄT WÄHREND DES BETRIEBS, ODER WÄHREND ES MIT STROM VERSORGT WIRD, NIEMALS UNBEAUFSICHTIGT. DIESES PRODUKT EIGNET SICH NICHT ALS HAUPTHEIZGERÄT. STKA-462BITTE LESEN SIE VOR VERWENDUNG DES GERÄTS DIE ANLEITUNG SORGFÄLTIG DURCH. - Dieses Gerät kann von Kindern ab acht Jahren und älter und von Personen mit eingeschränkten physischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und fehlendem Wissen verwendet werden, wenn diese beaufsichtigt werden bzw. Anweisungen im sicheren Einsatz des Geräts und bei den damit verbundenen Gefahren erhalten haben. Das Gerät ist kein Spielzeug für Kinder. Reinigung und Bedienerwartung dürfen nicht von Kindern ohne entsprechende Beaufsichtigung erfolgen. - Kinder unter drei Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ununterbrochen beaufsichtigt. Kinder von drei Jahren bis zu acht Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es in der normalen Betriebsposition aufgestellt bzw. installiert wurde. Ebenso müssen sie dabei beaufsichtigt werden bzw. Anweisungen im sicheren Einsatz des Geräts und bei den damit verbundenen Gefahren erhalten haben. Kinder von drei Jahren bis zu acht Jahren dürfen das Gerät nicht anschließen, es nicht entsprechend einstellen und reinigen oder Bedienerwartung jeglicher Art vornehmen. - VORSICHT: Manche Teile des Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss in der Gegenwart von Kindern und schutzbedürftigen Personen gewährt werden. - Ist das Kabel beschädigt, dann muss es zum Ausschluss einer Gefährdung vom Hersteller, seinem Servicevertreter oder einer anderen zugelassenen Person ersetzt werden. - Das Heizgerät darf nicht in unmittelbarer Nähe unter einer Steckdose aufgestellt werden. - Verwenden Sie das Heizgerät nicht in unmittelbarer Nähe eines Bades, einer Dusche oder eines Schwimmbads. - Dieses Heizgerät ist mit einer bestimmten Menge Spezialöl gefüllt. Reparaturen, die das Öffnen des Ölbehälters erfordern, dürfen ausschließlich vom Hersteller oder einem Servicevertreter durchgeführt werden, der im Falle eines Öllecks zu kontaktieren ist. - Bei Verschrottung des Heizgeräts sind die einschlägigen Vorschriften für die Entsorgung von Öl zu befolgen. Das Heizgerät darf nicht im Hausmüll entsorgt werden, sondern muss bei einer lokalen Recyclingeinrichtung für elektrische Geräte und Öl abgegeben werden. - Stellen Sie das Gerät auf eine gerade, stabile, hitzebeständige Oberäche. Wird das Produkt in einer anderen Weise betrieben, könnte dies eine Gefahr darstellen. - In den ersten Minuten nach erstmaligem Einschalten könnte sich ein leichter Geruch entwickeln. Dies ist normal und wird rasch verschwinden. - Versuchen Sie nicht, das Gerät zu reparieren, zu zerlegen oder zu ändern. Das Gerät enthält keine für den Bediener vorgesehen Wartungsteile. - VORSICHT – Bei Verwendung eines Verlängerungskabels stellen Sie sicher, dass die maximale Nennspannung/-leistung des Verlängerungskabels nicht überschritten wird. © 2018 Pinnacle Climate Technologies, Inc.© 2018 Pinnacle Climate Technologies, Inc.

Bitte Bedienungsanleitung lesen: Wenn dieses Symbol auf einem Produkt abgebildet ist, lesen Sie bitte die Bedienungsanleitung. ACHTUNG! Das Heizgerät nicht berühren, wenn es heiß ist. Das Gerät vor jeglichen Arbeiten abkühlen lassen. Dieses Gerät kann von Kindern ab einem Alter von mindestens 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, soweit sie dabei beaufsichtigt werden oder eine Anleitung zum sicheren Gebrauch des Geräts erhalten haben und ihnen die damit verbundenen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Das Gerät ist von Kindern nur unter Aufsicht zu reinigen oder zu warten.

HEIZGERÄT WÄRMELEISTUNG

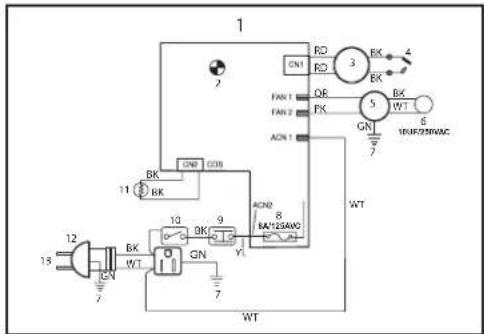

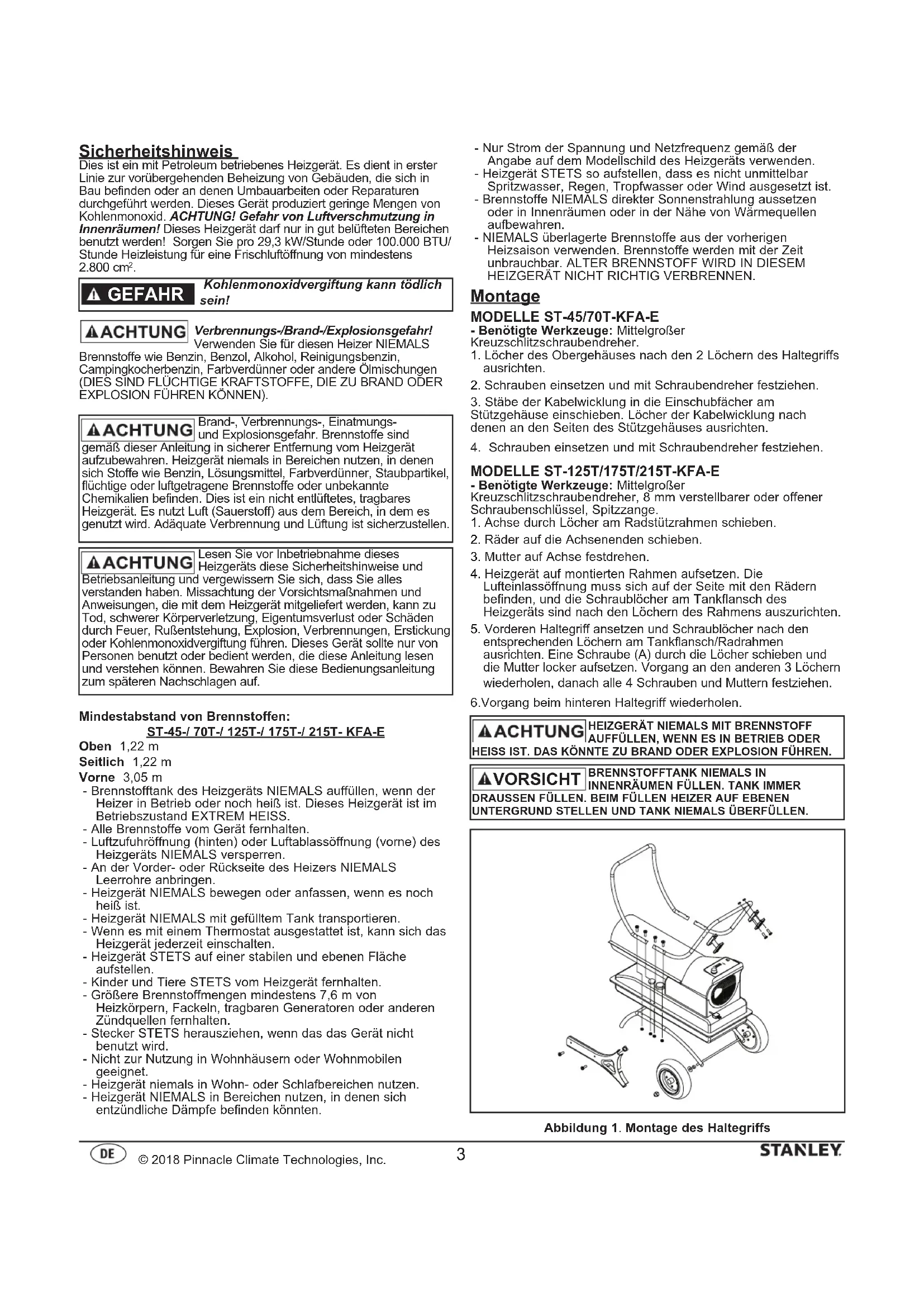

8A/125AVC ST-45-KFA-E ST-70T-KFA-E ST-125T-KFA-E ST-175T-KFA-E ST-215T-KFA-E SCHALTPLAN Nur 125T/175T/215T© 2018 Pinnacle Climate Technologies, Inc. Sicherheitshinweis Dies ist ein mit Petroleum betriebenes Heizgerät. Es dient in erster Linie zur vorübergehenden Beheizung von Gebäuden, die sich in Bau befinden oder an denen Umbauarbeiten oder Reparaturen durchgeführt werden. Dieses Gerät produziert geringe Mengen von Kohlenmonoxid. ACHTUNG! Gefahr von Luftverschmutzung in Innenräumen! Dieses Heizgerät darf nur in gut belüfteten Bereichen benutzt werden! Sorgen Sie pro 29,3 kW/Stunde oder 100.000 BTU/ Stunde Heizleistung für eine Frischluftöffnung von mindestens

Verbrennungs-/Brand-/Explosionsgefahr! Verwenden Sie für diesen Heizer NIEMALS Brennstoffe wie Benzin, Benzol, Alkohol, Reinigungsbenzin, Campingkocherbenzin, Farbverdünner oder andere Ölmischungen (DIES SIND FLÜCHTIGE KRAFTSTOFFE, DIE ZU BRAND ODER EXPLOSION FÜHREN KÖNNEN). Mindestabstand von Brennstoffen: ST-45-/ 70T-/ 125T-/ 175T-/ 215T- KFA-E Oben 1,22 m Seitlich 1,22 m Vorne 3,05 m - Brennstofftank des Heizgeräts NIEMALS auffüllen, wenn der Heizer in Betrieb oder noch heiß ist. Dieses Heizgerät ist im Betriebszustand EXTREM HEISS. - Alle Brennstoffe vom Gerät fernhalten. - Luftzufuhröffnung (hinten) oder Luftablassöffnung (vorne) des Heizgeräts NIEMALS versperren. - An der Vorder- oder Rückseite des Heizers NIEMALS Leerrohre anbringen. - Heizgerät NIEMALS bewegen oder anfassen, wenn es noch heiß ist. - Heizgerät NIEMALS mit gefülltem Tank transportieren. - Wenn es mit einem Thermostat ausgestattet ist, kann sich das Heizgerät jederzeit einschalten. - Heizgerät STETS auf einer stabilen und ebenen Fläche aufstellen. - Kinder und Tiere STETS vom Heizgerät fernhalten. - Größere Brennstoffmengen mindestens 7,6 m von Heizkörpern, Fackeln, tragbaren Generatoren oder anderen Zündquellen fernhalten. - Stecker STETS herausziehen, wenn das das Gerät nicht benutzt wird. - Nicht zur Nutzung in Wohnhäusern oder Wohnmobilen geeignet. - Heizgerät niemals in Wohn- oder Schlafbereichen nutzen. - Heizgerät NIEMALS in Bereichen nutzen, in denen sich entzündliche Dämpfe befinden könnten. - Nur Strom der Spannung und Netzfrequenz gemäß der Angabe auf dem Modellschild des Heizgeräts verwenden. - Heizgerät STETS so aufstellen, dass es nicht unmittelbar Spritzwasser, Regen, Tropfwasser oder Wind ausgesetzt ist. - Brennstoffe NIEMALS direkter Sonnenstrahlung aussetzen oder in Innenräumen oder in der Nähe von Wärmequellen aufbewahren. - NIEMALS überlagerte Brennstoffe aus der vorherigen Heizsaison verwenden. Brennstoffe werden mit der Zeit unbrauchbar. ALTER BRENNSTOFF WIRD IN DIESEM HEIZGERÄT NICHT RICHTIG VERBRENNEN. Montage

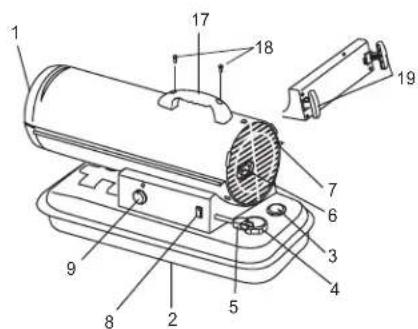

MODELLE ST-45/70T-KFA-E

- Benötigte Werkzeuge: Mittelgroßer Kreuzschlitzschraubendreher.

1. Löcher des Obergehäuses nach den 2 Löchern des Haltegriffs

2. Schrauben einsetzen und mit Schraubendreher festziehen.

3. Stäbe der Kabelwicklung in die Einschubfächer am

Stützgehäuse einschieben. Löcher der Kabelwicklung nach denen an den Seiten des Stützgehäuses ausrichten.

4. Schrauben einsetzen und mit Schraubendreher festziehen.

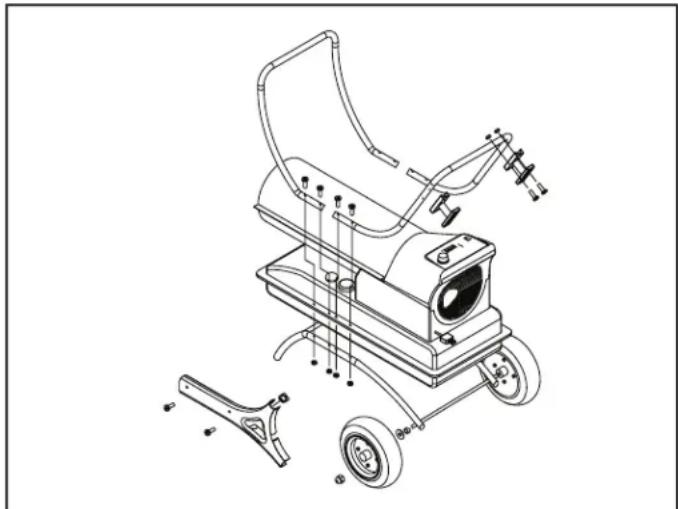

MODELLE ST-125T/175T/215T-KFA-E

- Benötigte Werkzeuge: Mittelgroßer Kreuzschlitzschraubendreher, 8 mm verstellbarer oder offener Schraubenschlüssel, Spitzzange.

1. Achse durch Löcher am Radstützrahmen schieben.

2. Räder auf die Achsenenden schieben.

3. Mutter auf Achse festdrehen.

4. Heizgerät auf montierten Rahmen aufsetzen. Die

Lufteinlassöffnung muss sich auf der Seite mit den Rädern befinden, und die Schraublöcher am Tankflansch des Heizgeräts sind nach den Löchern des Rahmens auszurichten.

5. Vorderen Haltegriff ansetzen und Schraublöcher nach den

entsprechenden Löchern am Tankflansch/Radrahmen ausrichten. Eine Schraube (A) durch die Löcher schieben und die Mutter locker aufsetzen. Vorgang an den anderen 3 Löchern wiederholen, danach alle 4 Schrauben und Muttern festziehen. 6.Vorgang beim hinteren Haltegriff wiederholen. Kohlenmonoxidvergiftung kann tödlich sein! GEFAHR

DRAUSSEN FÜLLEN. BEIM FÜLLEN HEIZER AUF EBENEN UNTERGRUND STELLEN UND TANK NIEMALS ÜBERFÜLLEN. VORSICHT Abbildung 1. Montage des Haltegriffs Lesen Sie vor Inbetriebnahme dieses Heizgeräts diese Sicherheitshinweise und Betriebsanleitung und vergewissern Sie sich, dass Sie alles verstanden haben. Missachtung der Vorsichtsmaßnahmen und Anweisungen, die mit dem Heizgerät mitgeliefert werden, kann zu Tod, schwerer Körperverletzung, Eigentumsverlust oder Schäden durch Feuer, Rußentstehung, Explosion, Verbrennungen, Erstickung oder Kohlenmonoxidvergiftung führen. Dieses Gerät sollte nur von Personen benutzt oder bedient werden, die diese Anleitung lesen und verstehen können. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Brand-, Verbrennungs-, Einatmungs- und Explosionsgefahr. Brennstoffe sind gemäß dieser Anleitung in sicherer Entfernung vom Heizgerät aufzubewahren. Heizgerät niemals in Bereichen nutzen, in denen sich Stoffe wie Benzin, Lösungsmittel, Farbverdünner, Staubpartikel, flüchtige oder luftgetragene Brennstoffe oder unbekannte Chemikalien befinden. Dies ist ein nicht entlüftetes, tragbares Heizgerät. Es nutzt Luft (Sauerstoff) aus dem Bereich, in dem es genutzt wird. Adäquate Verbrennung und Lüftung ist sicherzustellen. 3© 2018 Pinnacle Climate Technologies, Inc. Betrieb Dieses Heizgerät ist für den Betrieb mit 1-K Kerosin/Paraffin, Dieselkraftstoff Nr. 1 und 2, JP8/Jet A Brennstoff und Heizöl Nr. 1 und 2 zertifiziert. HEIZGERÄT EINSCHALTEN:

1. Tank mit Petroleum befüllen, bis Tankanzeige auf „F“ zeigt.

2. Tankdeckel sichern.

3. Stromkabel in Steckdose stecken.

4. Thermostatregler auf gewünschte Temperatureinstellung

drehen (nur 70/125/175/215). Der Einstellbereich geht von 5 °C bis 45 °C Netzschalter auf „ON“ (EIN) stellen. Die Stromanzeige und die Raumtemperaturanzeige werden aufleuchten (nur 125/175/215), und der Heizer wird anlaufen. Der optimale Druck ist erreicht, wenn der Glühkegel kirschrot ist und keine Flammen aus dem Heizgerät austreten. HINWEIS: Die Raumtemperaturanzeige (nur 125/175/215) wird Folgendes anzeigen: - Wenn die Temperatur unter -17 °C liegt, zeigt die Anzeige „LO“. - Wenn die Temperatur 37 °C übersteigt, zeigt die Anzeige „HI“. -Zwischen -17 °C und 37 °C wird die tatsächliche Temperatur angezeigt. HEIZGERÄT AUSSCHALTEN: Temperatureinstellknopf nach links drehen, Netzschalter auf „OFF“ (AUS) stellen und Netzkabel aus der Steckdose ziehen. HEIZGERÄT WIEDER EINSCHALTEN:

1. Nach Ausschalten des Heizgeräts 10 Sekunden warten.

2. Netzschalter auf „ON“ (EIN) stellen.

3. Vorsichtsmaßnahmen zum Startvorgang beachten.

LANGFRISTIGE AUFBEWAHRUNG Brennstofftank leeren

1. Bei den Modellen ST-45/70T-KFA-E den Brennstoff mit

Hilfe eines zugelassenen Saugrohrs durch die Tanköffnung ablassen. Bei den Modellen ST-125/175/215-KFA-E den Brennstoff durch die Ablassöffnung an der Unterseite des Brennstofftanks ablassen.

2. Um die Ablassschraube abzunehmen (125/175/215), den Griff

der Schraube nach unten ziehen und den Siegelkopf von der Ablassöffnung des Tanks lösen.

3. Tank ausspülen und vollständig leeren.

4. Zum Wiederverschließen Ablasskopf vollständig in die

Ablassöffnung hineindrücken und durch Festdrücken der Siegelkappe im Kopfloch sichern. WICHTIG: Bewahren Sie überschüssigen Brennstoff niemals über den Sommer hinweg auf. Die Verwendung alten Brennstoffs kann Ihr Heizgerät beschädigen. Bewahren Sie den Heizgerät in einem trockenen, gut belüfteten Bereich auf. Falls das Heizgerät nicht in einem Gebäude aufbewahrt werden kann, schützen Sie es mit einer Haube oder wasserfesten Abdeckplane. Der Aufbewahrungsraum ist vor Staub und ätzenden Dämpfen zu schützen. Packen Sie das Heizgerät wieder in sein ursprüngliches Verpackungsmaterial. Bewahren Sie die Bedienungsanleitung griffbereit auf. Wartung Warten Sie den Heizgerät niemals, wenn es angeschlossen oder heiß ist! Bringen Sie das Heizgerät zur Wartung stets in einen sauberen, ebenen, trockenen Bereich. Warten Sie das Heizgerät niemals bei Nässe. Vergewissern Sie sich bei einem Notfall, dass das Heizgerät sich vollständig abgekühlt hat, bevor Sie es warten, um sicherzustellen, dass das Heizgerät oder die Elektronik im Gerät keiner Nässe ausgesetzt wird. Warten Sie das Heizgerät unter keinen Umständen, so lange es noch an die Stromversorgung angeschlossen ist. BRENNSTOFF/BRENNSTOFFTANK: Alle 200 Betriebsstunden oder je nach Bedarf mit Petroleum ausspülen. LUFTFILTER: Öffnen Sie die Klappe am Heizgerät, um Zugriff auf die Filter zu erhalten. Filter sind nach höchstens 500 Betriebsstunden auszutauschen, unter Umständen öfter. Eine detaillierte Darstellung finden Sie in Abb.7.1 auf Seite 6. GEBLÄSEFLÜGEL: Öffnen Sie die Klappe am Heizgerät, um Zugriff auf die Gebläseflügel zu erhalten. Die Flügel sind mindestens einmal pro Heizsaison zu reinigen. Eine detaillierte Darstellung finden Sie in Abb. 6.1 auf Seite 6. DÜSEN: Öffnen die Klappe am Heizgerät und entfernen Sie den Brennerkopf, um Zugriff auf die Düse zu erhalten. Düsen sind mindestens einmal pro Heizsaison zu reinigen oder zu ersetzen. Eine detaillierte Darstellung finden Sie in Abb. 3.1 auf Seite 6. ZÜNDKERZE: Öffnen Sie die Klappe am Heizgerät, um Zugriff auf die Zündkerze zu erhalten. Alle 600 Betriebsstunden reinigen und neu einstellen oder nach Bedarf auswechseln. Elektrodenstand auf 3,5 mm einstellen. Eine detaillierte Darstellung finden Sie in Abb. 3.1 auf Seite 6. FOTOZELLE: Öffnen Sie die Klappe am Heizgerät, um Zugriff auf die Fotozelle zu erhalten. Die Fotozelle ist mindestens einmal pro Heizsaison zu reinigen, unter Umständen öfter. Eine detaillierte Darstellung finden Sie in Abb. 4.1 und 5.1 auf Seite 6 Nach der Wartung des Heizgeräts sollten Sie vor der Inbetriebnahme des Heizgeräts folgende Funktionsprüfung durchführen: - kontrollieren Sie die Luft- und Brennstoffleitungen mit einer 50:50-Seifenlauge; - kontrollieren Sie das Verlängerungskabel auf Verschleiß, Risse oder Schnitte; - kontrollieren Sie, ob das Zündkabel fest an der Zündkerze angeschlossen ist. Unsachgemäße Wartung kann zu mangelhafter Verbrennung und Rußentwicklung führen. Das Heizgerät darf unter keinen Umständen in irgendeiner Weise verändert werden. Verwenden Sie für Reparatur- und Wartungsarbeiten nur Originalteile des Herstellers oder Händlers, und nehmen Sie Kontakt zu ihnen auf, bevor Sie andere Teile als die angegebenen oder empfohlenen verwenden möchten. ANPASSUNG DES PUMPENDRUCKS: Während sich das Heizgerät im Betriebszustand befindet, Überdruckventil zum Höherstellen im Uhrzeigersinn und zum Niedrigerstellen entgegen dem Uhrzeigersinn drehen. Verwenden Sie zum Drehen des Ventils einen Schlitzschraubendreher. Der richtige Pumpendruck ist auf Seite 2 aufgeführt. Dieses Gerät ist nicht zur Verwendung durch Personen (auch Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, unzureichenden Erfahrungen oder Kenntnissen vorgesehen, soweit keine Beaufsichtigung oder Einweisung in die Verwendung des Geräts durch eine für ihre Sicherheit zuständige Person gewährleistet ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Falls die Netzleitung beschädigt ist, muss sie vom Hersteller, seinem Kundendienstmitarbeiter oder ähnlich qualifizierten Personen ausgetauscht werden. Abbildung 2. Einschalten des Heizers Ein/Aus-Schalter Temperatur-Einstellknopf Tankuhr-LED Stanley, das STANLEY-Logo, das eingekerbte Rechteck sowie das gelb-schwarze diagonale Paketdesign sind Markenzeichen von Stanley Black & Decker, Inc. oder ihrer Tochterunternehmen.

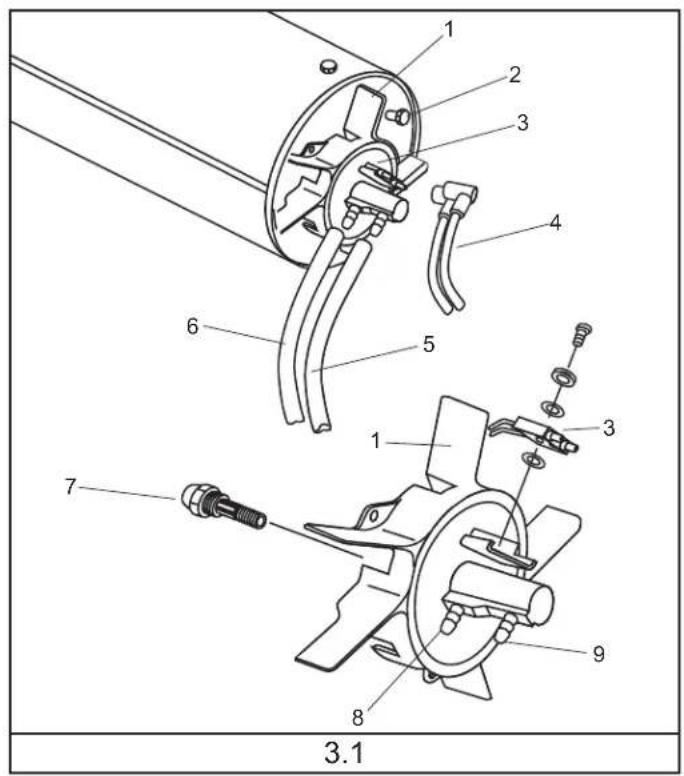

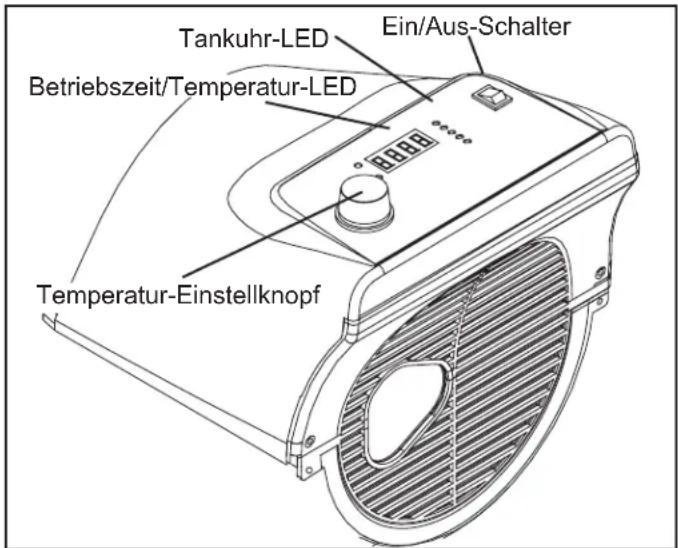

Betriebszeit/Temperatur-LED© 2018 Pinnacle Climate Technologies, Inc. FEHLERBEHEBUNG Problem Mögliche Ursache Lösung Heizgerät läuft, aber Hauptleiterplatte schaltet den Heizer nach kurzer Zeit ab. Die Lampe flackert, und die LED- Anzeige zeigt „E1“

1. Falscher Pumpendruck

2. Schmutziger Eingangs-,

Ausgangs- oder Fusselfilter

3. Schmutziger Brennstofffilter

4. Düse ist verschmutzt

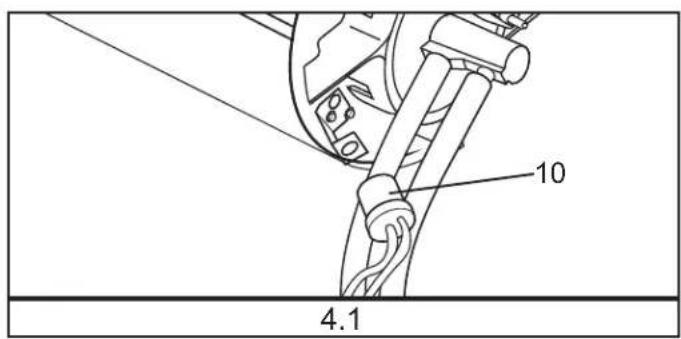

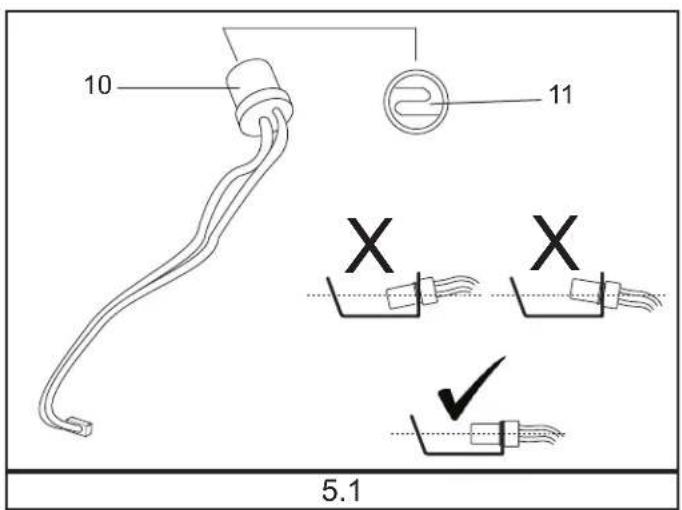

5. Linse der Fotozelle ist verschmutzt

6. Fotozelle ist nicht richtig installiert

7. Fotozelle ist beschädigt

8. Elektrische Verbindung zwischen

Hauptleiterplatte und Fotozelle ist nicht in Ordnung.

1. Pumpendruck anpassen

2. Luftfilter reinigen/ersetzen

3. Brennstofffilter reinigen/ersetzen

4. Düse reinigen/ersetzen

5. Fotozelle reinigen/ersetzen

6. Position der Fotozelle anpassen

7. Fotozelle ersetzen

8. Drahtverbindungen prüfen

(siehe Schaltpläne auf Seite 2) Heizgerät funktioniert nicht, oder der Motor läuft nur kurz an. Die Lampe flackert, und die LED-Anzeige zeigt „E1“.

1. Kein Petroleum im Tank

2. Falscher Pumpendruck

3. Rostige Zündkerze oder falscher

4. Verschmutzter Brennstofffilter

5. Verschmutzte Düse

6. Feuchtigkeit im Brennstoff /

7. Schlechte elektrische Verbindung

zwischen Transformator und Leiterplatte

8. Zünddraht nicht mit Zündkerze

9. Schadhafter Zünder

1. Tank mit frischem Petroleum auffüllen

2. Pumpendruck anpassen

3. Zündkerze reinigen/ersetzen

4. Brennstofffilter reinigen/ersetzen

5. Düse reinigen/ersetzen

6. Brennstofftank mit sauberem,

frischem Petroleum ausspülen

7. Alle elektrischen Verbindungen

überprüfen. Siehe Schaltpläne.

8. Zünder wieder an Zündkerze

Ventilator funktioniert nicht, wenn der Heizer angeschlossen und der Netzschalter auf „ON“ (EIN) gestellt ist. Die Lampe flackert, und die LED-Anzeige zeigt „E1“ oder „E2“

1. Thermostat ist zu niedrig eingestellt

(trifft nicht auf ST-45-KFA-E zu)

2. Unterbrochene elektrische

Verbindung zwischen Hauptleiterplatte und Motor

1. Thermostat hochdrehen

2. Alle elektrischen Verbindungen

überprüfen. Siehe Schaltpläne (Seite 2) Die Lampe flackert, und die LED-Anzeige zeigt „E3“

1. Thermostat-Schalter ist defekt 1. Thermostat-Schalter ersetzen

Mangelhafte Verbrennung und/oder übermäßige Rußentwicklung

1. Verschmutzter Eingangs-,

Ausgangs- oder Fusselfilter

2. Verschmutzter Brennstofffilter

3. Schlechte Brennstoffqualität

4. PSI zu hoch oder zu niedrig

1. Luftfilter reinigen/ersetzen

2. Brennstofffilter reinigen/ersetzen

3. Sicherstellen, dass kein verschmutzter

oder alter Brennstoff verwendet wird

4. Für richtigen Druck sorgen

Heizgerät schaltet sich nicht ein, und die Lampe leuchtet nicht

1. Temperaturbegrenzersensor wurde

2. Kein Strom vorhanden

3. Sicherung durchgebrannt

4. Schlechte elektrische Verbindung

zwischen Temperaturbegrenzersensor und Leiterplatte

1. Netzschalter auf „OFF“ (AUS)

stellen und Heizer 10 Minuten lang abkühlen lassen. Netzschalter wieder auf „ON“ (EIN) stellen.

2. Stromkabel und Verlängerungskabel

auf ordnungsgemäße Verbindungen prüfen. Stromzufuhr überprüfen.

3. Sicherung überprüfen/ersetzen

4. Alle Elektroverbindungen überprüfen.

Siehe Schaltpläne (Seite 2) 5© 2018 Pinnacle Climate Technologies, Inc.

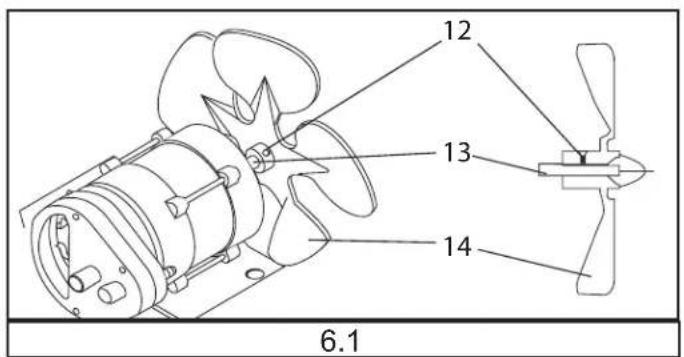

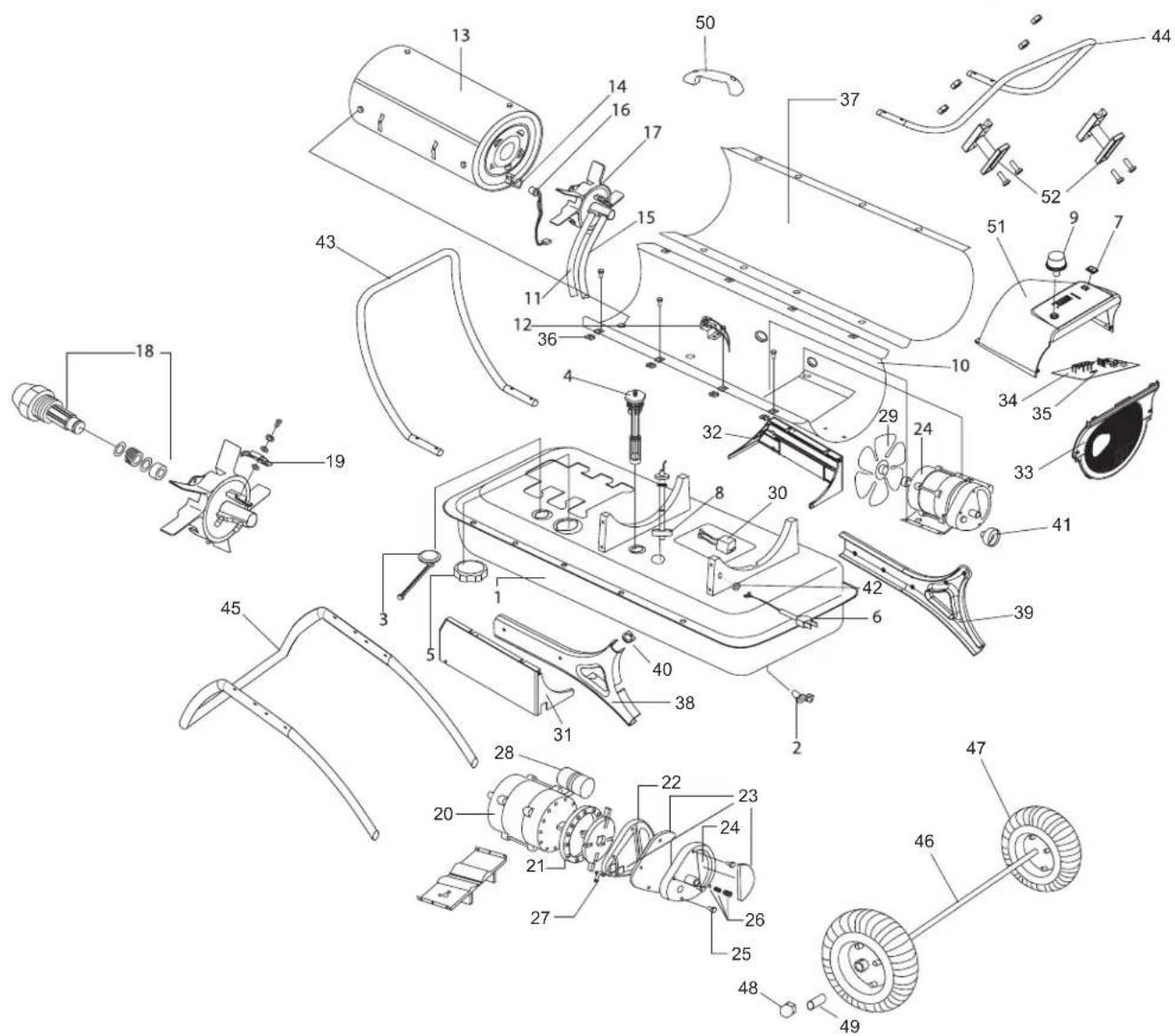

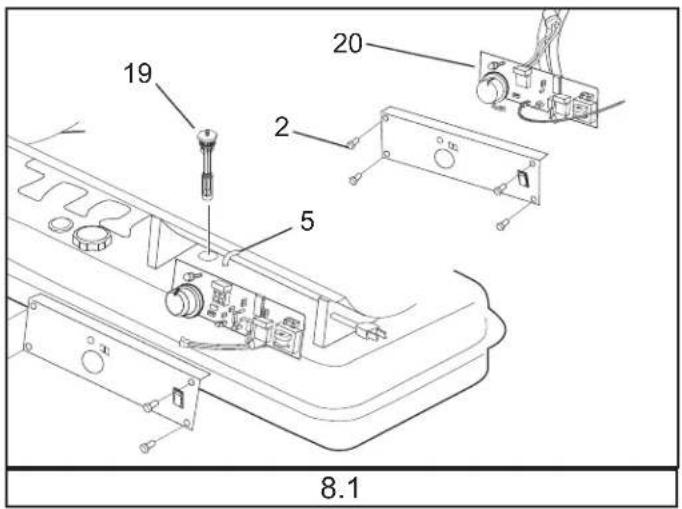

Elektronische Tankanzeige

Temperaturbegrenzungsschalter

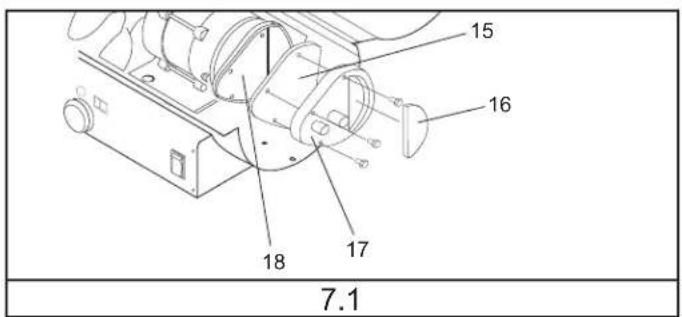

Filtersatz (Einlass-, Auslass- und Fusselfilter)

Pumpenabdeckungsnippel

Radstützrahmen (im Inneren der Y-Abdeckungen)

Radstützrahmen (vorderes Standbein)
