INSTRUKCJA OBSŁUGI STN43G STANLEY

Należy przeczytać instrukcję obsługi: Oznaczenie produktu tym symbolem sygnalizuje, że należy przeczytać instrukcję obsługi.

Urządzenie może być obsługiwane przez dzieci powyżej 8. roku życia i osoby upośledzone zycznie, sensorycznie lub psychicznie bądź niemające doświadczenia ani wiedzy wyłącznie pod warunkiem, że pozostają one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Dzieci nie powinny czyścić ani przeprowadzać konserwacji urządzenia bez nadzoru.

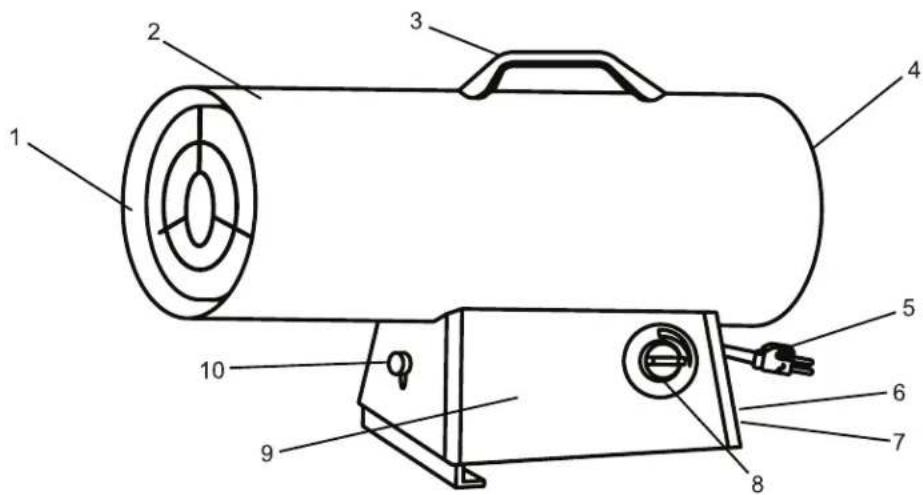

1. OBUDOWA WEWNĘTRZNA

2. OBUDOWA ZEWNĘTRZNA

DANE TECHNICZNE Dane techniczne mogą ulec zmianie bez powiadomienia. Nr modelu ST-40-GFA-E ST-60V-GFA-E ST-100V-GFA-E ST-150V-GFA-E MOC CIEPLNA (kW) 12,3 11,2 – 17,5 19,8 – 28,4 32,5 – 43,9

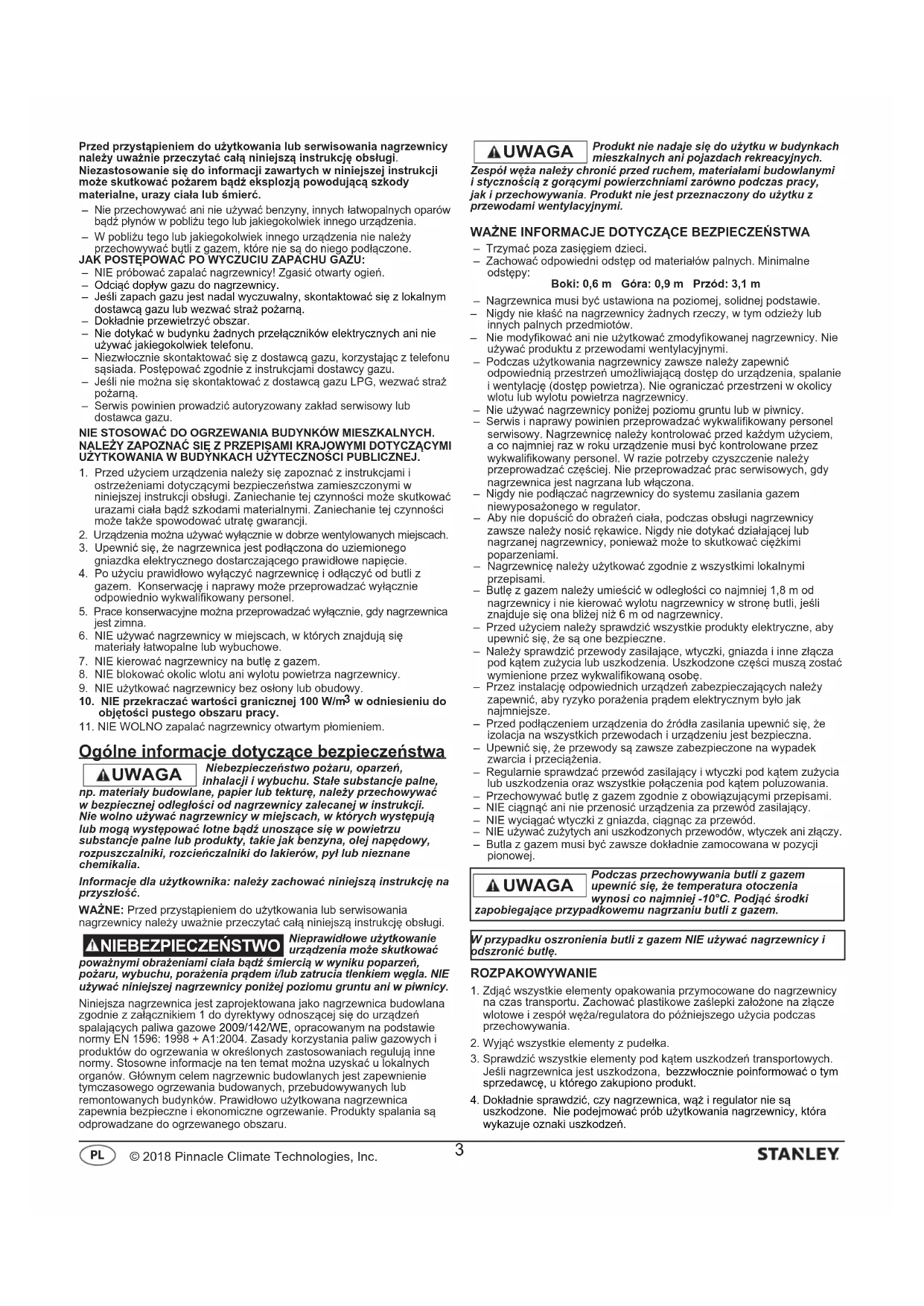

Przed przystąpieniem do użytkowania lub serwisowania nagrzewnicy należy uważnie przeczytać całą niniejszą instrukcję obsługi. Niezastosowanie się do informacji zawartych w niniejszej instrukcji może skutkować pożarem bądź eksplozją powodującą szkody materialne, urazy ciała lub śmierć. – Nie przechowywać ani nie używać benzyny, innych łatwopalnych oparów bądź płynów w pobliżu tego lub jakiegokolwiek innego urządzenia. – W pobliżu tego lub jakiegokolwiek innego urządzenia nie należy przechowywać butli z gazem, które nie są do niego podłączone. JAK POSTĘPOWAĆ PO WYCZUCIU ZAPACHU GAZU: – NIE próbować zapalać nagrzewnicy! Zgasić otwarty ogień. – Odciąć dopływ gazu do nagrzewnicy. – Jeśli zapach gazu jest nadal wyczuwalny, skontaktować się z lokalnym dostawcą gazu lub wezwać straż pożarną. – Dokładnie przewietrzyć obszar. – Nie dotykać w budynku żadnych przełączników elektrycznych ani nie używać jakiegokolwiek telefonu. – Niezwłocznie skontaktować się z dostawcą gazu, korzystając z telefonu sąsiada. Postępować zgodnie z instrukcjami dostawcy gazu. – Jeśli nie można się skontaktować z dostawcą gazu LPG, wezwać straż pożarną. – Serwis powinien prowadzić autoryzowany zakład serwisowy lub dostawca gazu. NIE STOSOWAĆ DO OGRZEWANIA BUDYNKÓW MIESZKALNYCH. NALEŻY ZAPOZNAĆ SIĘ Z PRZEPISAMI KRAJOWYMI DOTYCZĄCYMI UŻYTKOWANIA W BUDYNKACH UŻYTECZNOŚCI PUBLICZNEJ.

1. Przed użyciem urządzenia należy się zapoznać z instrukcjami i

ostrzeżeniami dotyczącymi bezpieczeństwa zamieszczonymi w niniejszej instrukcji obsługi. Zaniechanie tej czynności może skutkować urazami ciała bądź szkodami materialnymi. Zaniechanie tej czynności może także spowodować utratę gwarancji.

2. Urządzenia można używać wyłącznie w dobrze wentylowanych miejscach.

3. Upewnić się, że nagrzewnica jest podłączona do uziemionego

gniazdka elektrycznego dostarczającego prawidłowe napięcie.

4. Po użyciu prawidłowo wyłączyć nagrzewnicę i odłączyć od butli z

gazem. Konserwację i naprawy może przeprowadzać wyłącznie odpowiednio wykwalifikowany personel.

5. Prace konserwacyjne można przeprowadzać wyłącznie, gdy nagrzewnica

6. NIE używać nagrzewnicy w miejscach, w których znajdują się

materiały łatwopalne lub wybuchowe.

7. NIE kierować nagrzewnicy na butlę z gazem.

8. NIE blokować okolic wlotu ani wylotu powietrza nagrzewnicy.

9. NIE użytkować nagrzewnicy bez osłony lub obudowy.

10. NIE przekraczać wartości granicznej 100 W/m

w odniesieniu do objętości pustego obszaru pracy.

11. NIE WOLNO zapalać nagrzewnicy otwartym płomieniem.

Ogólne informacje dotyczące bezpieczeństwa Niebezpieczeństwo pożaru, oparzeń, inhalacji i wybuchu. Stałe substancje palne, np. materiały budowlane, papier lub tekturę, należy przechowywać w bezpiecznej odległości od nagrzewnicy zalecanej w instrukcji. Nie wolno używać nagrzewnicy w miejscach, w których występują lub mogą występować lotne bądź unoszące się w powietrzu substancje palne lub produkty, takie jak benzyna, olej napędowy, rozpuszczalniki, rozcieńczalniki do lakierów, pył lub nieznane chemikalia. Informacje dla użytkownika: należy zachować niniejszą instrukcję na przyszłość. WAŻNE: Przed przystąpieniem do użytkowania lub serwisowania nagrzewnicy należy uważnie przeczytać całą niniejszą instrukcję obsługi. Nieprawidłowe użytkowanie urządzenia może skutkować poważnymi obrażeniami ciała bądź śmiercią w wyniku poparzeń, pożaru, wybuchu, porażenia prądem i/lub zatrucia tlenkiem węgla. NIE używać niniejszej nagrzewnicy poniżej poziomu gruntu ani w piwnicy. Niniejsza nagrzewnica jest zaprojektowana jako nagrzewnica budowlana zgodnie z załącznikiem 1 do dyrektywy odnoszącej się do urządzeń spalających paliwa gazowe 2009/142/WE, opracowanym na podstawie normy EN 1596: 1998 + A1:2004. Zasady korzystania paliw gazowych i produktów do ogrzewania w określonych zastosowaniach regulują inne normy. Stosowne informacje na ten temat można uzyskać u lokalnych organów. Głównym celem nagrzewnic budowlanych jest zapewnienie tymczasowego ogrzewania budowanych, przebudowywanych lub remontowanych budynków. Prawidłowo użytkowana nagrzewnica zapewnia bezpieczne i ekonomiczne ogrzewanie. Produkty spalania są odprowadzane do ogrzewanego obszaru. Produkt nie nadaje się do użytku w budynkach mieszkalnych ani pojazdach rekreacyjnych. Zespół węża należy chronić przed ruchem, materiałami budowlanymi i stycznością z gorącymi powierzchniami zarówno podczas pracy, jak i przechowywania. Produkt nie jest przeznaczony do użytku z przewodami wentylacyjnymi. WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA – Trzymać poza zasięgiem dzieci. – Zachować odpowiedni odstęp od materiałów palnych. Minimalne odstępy: Boki: 0,6 m Góra: 0,9 m Przód: 3,1 m – Nagrzewnica musi być ustawiona na poziomej, solidnej podstawie. – Nigdy nie kłaść na nagrzewnicy żadnych rzeczy, w tym odzieży lub innych palnych przedmiotów. – Nie modyfikować ani nie użytkować zmodyfikowanej nagrzewnicy. Nie używać produktu z przewodami wentylacyjnymi. – Podczas użytkowania nagrzewnicy zawsze należy zapewnić odpowiednią przestrzeń umożliwiającą dostęp do urządzenia, spalanie i wentylację (dostęp powietrza). Nie ograniczać przestrzeni w okolicy wlotu lub wylotu powietrza nagrzewnicy. – Nie używać nagrzewnicy poniżej poziomu gruntu lub w piwnicy. – Serwis i naprawy powinien przeprowadzać wykwalifikowany personel serwisowy. Nagrzewnicę należy kontrolować przed każdym użyciem, a co najmniej raz w roku urządzenie musi być kontrolowane przez wykwalifikowany personel. W razie potrzeby czyszczenie należy przeprowadzać częściej. Nie przeprowadzać prac serwisowych, gdy nagrzewnica jest nagrzana lub włączona. – Nigdy nie podłączać nagrzewnicy do systemu zasilania gazem niewyposażonego w regulator. – Aby nie dopuścić do obrażeń ciała, podczas obsługi nagrzewnicy zawsze należy nosić rękawice. Nigdy nie dotykać działającej lub nagrzanej nagrzewnicy, ponieważ może to skutkować ciężkimi poparzeniami. – Nagrzewnicę należy użytkować zgodnie z wszystkimi lokalnymi przepisami. – Butlę z gazem należy umieścić w odległości co najmniej 1,8 m od nagrzewnicy i nie kierować wylotu nagrzewnicy w stronę butli, jeśli znajduje się ona bliżej niż 6 m od nagrzewnicy. – Przed użyciem należy sprawdzić wszystkie produkty elektryczne, aby upewnić się, że są one bezpieczne. – Należy sprawdzić przewody zasilające, wtyczki, gniazda i inne złącza pod kątem zużycia lub uszkodzenia. Uszkodzone części muszą zostać wymienione przez wykwalifikowaną osobę. – Przez instalację odpowiednich urządzeń zabezpieczających należy zapewnić, aby ryzyko porażenia prądem elektrycznym było jak najmniejsze. – Przed podłączeniem urządzenia do źródła zasilania upewnić się, że izolacja na wszystkich przewodach i urządzeniu jest bezpieczna. – Upewnić się, że przewody są zawsze zabezpieczone na wypadek zwarcia i przeciążenia. – Regularnie sprawdzać przewód zasilający i wtyczki pod kątem zużycia lub uszkodzenia oraz wszystkie połączenia pod kątem poluzowania. – Przechowywać butlę z gazem zgodnie z obowiązującymi przepisami. – NIE ciągnąć ani nie przenosić urządzenia za przewód zasilający. – NIE wyciągać wtyczki z gniazda, ciągnąc za przewód. – NIE używać zużytych ani uszkodzonych przewodów, wtyczek ani złączy. – Butla z gazem musi być zawsze dokładnie zamocowana w pozycji pionowej. ROZPAKOWYWANIE

1. Zdjąć wszystkie elementy opakowania przymocowane do nagrzewnicy

na czas transportu. Zachować plastikowe zaślepki założone na złącze wlotowe i zespół węża/regulatora do późniejszego użycia podczas przechowywania.

2. Wyjąć wszystkie elementy z pudełka.

3. Sprawdzić wszystkie elementy pod kątem uszkodzeń transportowych.

Jeśli nagrzewnica jest uszkodzona, bezzwłocznie poinformować o tym sprzedawcę, u którego zakupiono produkt.

4. Dokładnie sprawdzić, czy nagrzewnica, wąż i regulator nie są

uszkodzone. Nie podejmować prób użytkowania nagrzewnicy, która wykazuje oznaki uszkodzeń. UWAGA NIEBEZPIECZEŃSTWO UWAGA Podczas przechowywania butli z gazem upewnić się, że temperatura otoczenia wynosi co najmniej -10°C. Podjąć środki zapobiegające przypadkowemu nagrzaniu butli z gazem. UWAGA W przypadku oszronienia butli z gazem NIE używać nagrzewnicy i odszronić butlę. 3© 2018 Pinnacle Climate Technologies, Inc.

Regulatora ciśnienia i zespołu węża dostarczonych z nagrzewnicą należy używać bez modyfikacji. INSTALACJA Minimalne wymagania dot. wentylacji: kubatura pomieszczenia powinna wynosić co najmniej 100 m³; minimalny przekrój elementów wentylacyjnych powinien wynosić 25 cm² na kW ciepła wejściowego i nie mniej niż 250 cm² łącznie.

1. Sprawdzić butlę z gazem i podłączenie węża do urządzenia.

2. Podłączyć przewód zasilający do gniazdka elektrycznego.

3. Podłączyć wąż zasilania gazem do nagrzewnicy (Wymagany jest

wąż z regulatorem typu EN16129 o długości maks. 1,5 i min. 1,0 m). Podłączyć drugi koniec (regulator) do butli z gazem. PAMIĘTAJ: Optymalną wydajność zapewnia stosowanie butli z gazem napełnionych prawidłowo do pełna.

4. Powoli otworzyć butlę z gazem. Przed rozruchem sprawdzić

szczelność wszystkich połączeń gazowych za pomocą roztworu mydła z wodą w proporcjach 50/50, aby upewnić się, że nagrzewnica jest prawidłowo podłączona. Bańki mydlane wskazują wyciek gazu. Do sprawdzania szczelności instalacji gazowej NIE stosować zapałek ani płomienia. PAMIĘTAJ: Jeśli planowana jest instalacja sterownika temperatury, należy zapoznać się ze stosownymi przepisami lokalnymi.

WYMIANA BUTLI Z GAZEM

1. Wymianę butli z gazem należy wykonywać z dala od otwartego

ognia i nie palić w tym czasie tytoniu.

2. W razie konieczności wymiany pustej butli najpierw wyłączyć gaz.

3. Sprawdzić, czy nagrzewnica jest całkowicie zgaszona.

4. Zdjąć regulator z pustej butli i wymienić ją na pełną.

INSTRUKCJA ZAPALANIA I OBSŁUGI

1. Podłączyć przewód zasilający do prawidłowo uziemionego

gniazdka elektrycznego. Podłączyć nagrzewnicę do odpowiedniej butli z gazem.

2. Obrócić pokrętło zaworu gazu na nagrzewnicy do położenia O (Wył.).

3. Ustawić przełącznik zasilania elektrycznego w położeniu ON (Wł.) i

sprawdzić, czy wentylator działa prawidłowo.

4. Poczekać pięć (5) minut na wywietrzenie gazu. Powąchać, czy

czuć gaz. Jeśli nie, przejść do następnego kroku.

5. Obrócić pokrętło na butli z gazem w lewo, do pozycji OTWARTE.

6. Wcisnąć pokrętło zaworu gazu w nagrzewnicy i przytrzymać przez

co najmniej pięć (5) sekund. Następnie obrócić pokrętło w lewo do pozycji (1/ ). Spowoduje to zapalenie palnika. Konieczne może być powtórzenie tej procedury kilka razy w celu zapalenia nagrzewnicy.

7. Przytrzymać pokrętło zaworu wciśnięte co najmniej przez 30

sekund po zapaleniu palnika. Po 30 sekundach zwolnić pokrętło regulacyjne.

8. Jeśli palnik zgaśnie, powtórzyć czynności opisane w punktach 5 i 6.

9. Sprawdzić, czy ciśnienie robocze urządzenia jest prawidłowe

(patrz tabela poniżej).

INSTRUKCJA DOTYCZĄCA WYŁĄCZANIA

1. Obrócić pokrętło sterujące zaworu gazu na nagrzewnicy do

2. Obrócić pokrętło regulacyjne butli z gazem w prawo do pozycji

3. Odłączyć nagrzewnicę od źródła zasilania i odłączyć regulator od

butli z gazem. INSTRUKCJA SERWISOWANIA Niniejsza instrukcja jest przeznaczona do użytku tylko przez wykwalifikowane osoby i zawiera wskazówki dotyczące wykonywania wszystkich czynności serwisowych dozwolonych przez producenta. Instrukcja wyszczególnia wszystkie specjalne narzędzia, materiały i pomoce serwisowe konieczne do prawidłowego serwisowania urządzenia. Należy pamiętać o sprawdzeniu stanu nagrzewnicy. – Przed przystąpieniem do serwisowania, czyszczenia lub przechowywania nagrzewnicy należy się upewnić, że jej powierzchnia jest zimna. – Konserwacje i naprawy muszą być wykonywane tylko przez wykwalifikowany personel co najmniej 2 razy w ciągu sezonu. – Przed rozpoczęciem prac serwisowych należy odłączyć urządzenie od zasilania elektrycznego i zamknąć dopływ gazu. – Sprawdzić stan węża doprowadzającego gaz i w razie potrzeby wymienić. – Sprawdzić stan modułu zapłonowego, termostatu bezpieczeństwa i termopary oraz upewnić się, że są czyste. Jeśli kształt płomienia jest nieregularny, sprawdzić dyszę. Podczas wykonywania tych kontroli nosić element chroniący oczy. – Wyczyścić wnętrze nagrzewnicy i łopatki wentylatora sprężonym powietrzem. Nagrzewnica działa prawidłowo, jeśli wentylator pracuje, płomień jest obecny, a test wodą z mydłem nie wykazuje przecieków.

DŁUGOTERMINOWE PRZECHOWYWANIE

Przed rozpoczęciem przechowywania nagrzewnicy należy zawsze odłączyć ją od butli z gazem. Jeśli nagrzewnica z jakichkolwiek powodów musi być przechowywana w pomieszczeniach, należy BEZWZGLĘDNIE odłączyć ją od butli z gazem, którą należy przechowywać na zewnątrz w dobrze wentylowanym miejscu, poza zasięgiem dzieci. Jeśli urządzenia nie można pozostawić w bezpiecznym stanie, należy odłączyć butlę z gazem od urządzenia i przechowywać osobno. W celu zabezpieczenia urządzenia przed uszkodzeniem na zawór należy z powrotem założyć plastikową zatyczkę lub osłonę dostarczaną wraz z butlą z gazem. To urządzenie może być obsługiwane przez osoby (w tym dzieci) upośledzone fizycznie, sensorycznie lub umysłowo bądź nieposiadające doświadczenia ani wiedzy wyłącznie wtedy, gdy pozostają one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub zostały poinstruowane przez te osoby w zakresie użytkowania urządzenia. Urządzenie nie jest zabawką dla dzieci. Nie wolno pozostawiać dzieci bez nadzoru. Aby uniknąć sytuacji zagrożenia, w przypadku uszkodzenia przewodu zasilającego może być on wymieniany jedynie przez producenta, jego serwisantów lub podobnie wykwalifikowane osoby. – UWAGA: Wymogi obowiązujące w niektórych krajach mogą się różnić od wymienionych w niniejszej instrukcji. W takim przypadku należy skontaktować się z lokalnym sprzedawcą w sprawie możliwych różnic w stosunku do wymagań określonych w instrukcji. UWAGA Nie wystawiać elastycznych przewodów (węża regulatora) na działanie naprężeń skrętnych. UWAGA Używać odpowiednich butli z gazem wymienionych poniżej. ST-40-GFA-E: Butla z gazem o pojemności od 9 do 45 kg ST-60V-GFA-E: Butla z gazem o pojemności od 9 do 45 kg ST-100V-GFA-E: Butla z gazem o pojemności od 9 do 45 kg ST-150V-GFA-E: Butla z gazem o pojemności od 9 do 45 kg Nieużywaną nagrzewnicę należy odłączyć od butli z gazem. UWAGA

Problem Możliwa przyczyna Rozwiązanie Wentylator nie obraca się po podłączeniu zasilania elektrycznego.

1. Brak zasilania elektrycznego

2. Łopatki wentylatora stykające się z

obudową nagrzewnicy.

3. Wygięte łopatki wentylatora.

4. Awaria silnika wentylatora.

1. Sprawdzić prąd w gniazdku. Jeśli

napięcie jest prawidłowe, sprawdzić, czy przedłużacze i przewody zasilające nie są przecięte, postrzępione lub złamane.

2. Sprawdzić, czy obudowa nie

jest uszkodzona. Upewnić się, że obudowa nie ma wgnieceń blokujących wentylator.

3. Wyprostować wszystkie łopatki

4. Zespół silnika musi być wymieniany

przez wykwalifikowaną osobę. Nagrzewnica nie zapala się.

2. Nieprawidłowy odstęp między

3. Skorodowana elektroda.

1. Sprawdzić przewód modułu.

Podłączyć go ponownie lub docisnąć, jeśli jest poluzowany. Sprawdzić moduł zapłonu; w razie potrzeby zlecić wymianę wykwalifikowanej osobie. Sprawdzić wszystkie pozostałe podzespoły elektryczne.

2. Ustawić przerwę między

elektrodami równą 4 mm.

3. Wymienić świecę (zespół

wielowspornikowy). Nagrzewnica samoczynnie się wyłącza.

1. Zbyt wysoka temperatura we

wnętrzu nagrzewnicy powodująca wyłączenie przez wyłącznik termiczny.

2. Uszkodzony zawór sterujący.

3. Nagromadzony pył lub

zanieczyszczenia w nagrzewnicy.

1. Jeśli wlot lub wylot nagrzewnicy

jest zablokowany, temperatura w jej wnętrzu może stać się zbyt wysoka. Zachować wolną przestrzeń z przodu i z tyłu nagrzewnicy.

2. Zawór regulacyjny musi być

wymieniany przez wykwalifikowaną osobę (zespół zaworu).

3. Wyczyścić wnętrze nagrzewnicy.

Płomień urządzenia jest niestabilny.

1. Nieprawidłowy gaz lub ciśnienie. 1. Sprawdzić butlę z gazem w celu

upewnienia się, że jest stosowany prawidłowy gaz pod odpowiednim ciśnieniem.

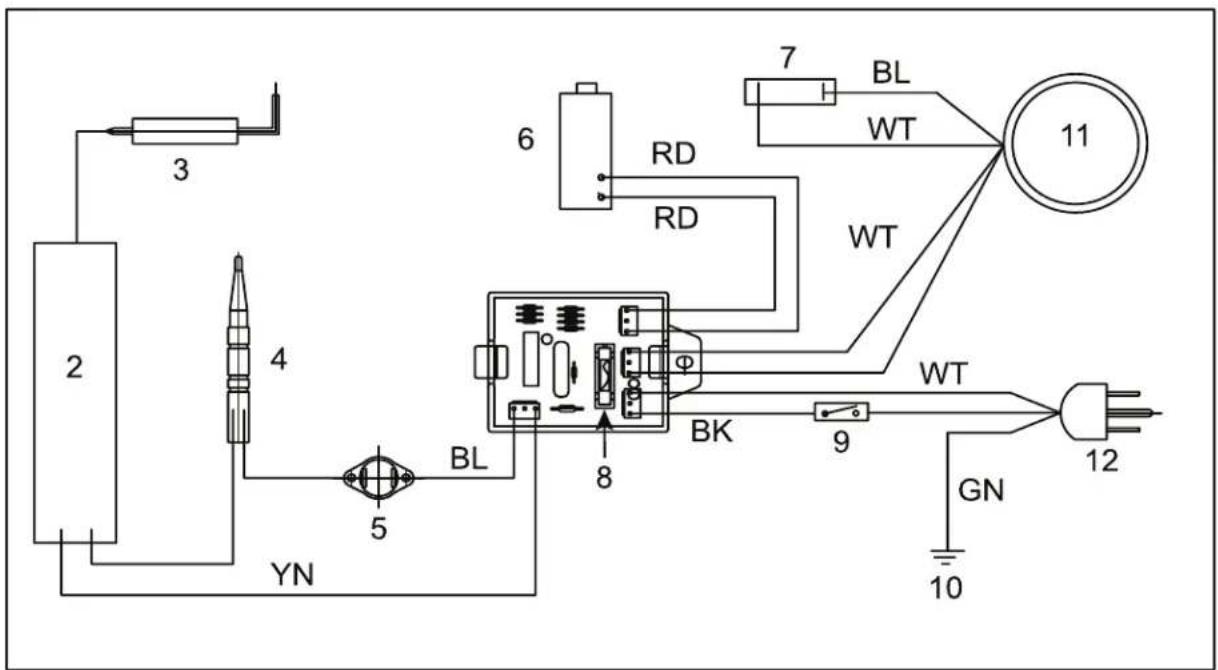

Nr ST-40-GFA-E / ST-60V-GFA-E / ST-100V-GFA-E / ST-150V-GFA-E 1 Obudowa wewnętrzna / komora spalania 2 Podstawa 3 Regulator wysokości 4 Pokrywa podstawy 5 Pokrywa obudowy wewnętrznej 6 Element wielowspornikowy 7 Przewód 8 Dysza 9 Nakrętka dyszy 10 Uchwyt 11 Nakrętka wieńcowa sześciokątna 12 Łopatka wentylatora 13 Podkładka amortyzująca 14 Silnik 15 Tylna osłona 16 Okrągła śruba 17 Zespół zaworu 18 Złącze wlotowe 19 Moduł zapłonu 20 Płytka drukowana (PCB) 21 Obudowa płytki drukowanej 22 Pokrętło regulacyjne 23 Przewód zasilający 24 Regulator i wąż© 2018 Pinnacle Climate Technologies, Inc.
