Producttype	Gas bouwradiator (luchtverhitter)
Elektrische voeding	220-240 V~, 50 Hz
Gastoevoer	Butaan (G30) of Propaan (G31) afhankelijk van het land
Gasdruk	30, 37 of 50 mbar afhankelijk van model en land
Ontstekingstype	Elektronisch (piëzo)
Ventilator	Geïntegreerd, voor geforceerde lucht
Veiligheid	Thermokoppel, veiligheidsthermostaat, automatische uitschakeling
Minimale veiligheidsafstanden	Zijkanten: 0,6 m, Boven: 0,9 m, Voor: 3,1 m
Minimaal volume van de ruimte	100 m³
Vereiste ventilatie	Minimaal 25 cm² per kW, minimaal 250 cm²
Geschikte gasfles	9 tot 45 kg
Afstand gasfles	Meer dan 1,8 m van het apparaat
Gebruik	Tijdelijke verwarming voor bouwplaatsen, niet geschikt als hoofdverwarming
Onderhoud	Reinigen met perslucht, controleren van gasaansluitingen, door gekwalificeerde technicus
Reserveonderdelen	Zie lijst in de handleiding (motor, ontstekingsmodule, sproeier, etc.)
Repareerbaarheid	Reparaties alleen door gekwalificeerde technicus
Norm	EN 1596:1998/A1:2004
Garantie	Raadpleeg de voorwaarden

Veelgestelde vragen - STN43G STANLEY

Waar kan ik de handleiding van de STN43G downloaden?

U kunt de handleiding gratis downloaden in PDF-formaat op de website notice-facile.com door uw taal te selecteren.

Welk type gas gebruiken met deze kachel?

Gebruik butaan (G30) of propaan (G31) volgens de aangegeven druk voor uw land (28-30, 37 of 50 mbar). Controleer het label van het model.

Hoe steek ik de STN43G kachel aan?

Sluit het apparaat aan, open het gas, zet de knop op O, zet de schakelaar op AAN, wacht 5 minuten, draai dan de gasknop naar de ontstekingsstand terwijl u deze 30 seconden ingedrukt houdt.

Wat te doen bij gaslucht?

Doe alle vlammen uit, sluit de gastoevoer af, ventileer de ruimte, raak geen elektrische schakelaar aan, verlaat de locatie en bel uw gasleverancier of de brandweer.

Wat zijn de veiligheidsafstanden die moeten worden aangehouden?

Houd ten minste 0,6 m aan de zijkanten, 0,9 m erboven en 3,1 m ervoor vrij. Plaats de gasfles op meer dan 1,8 m afstand.

Kan ik deze kachel gebruiken in een huis of appartement?

Nee, dit apparaat is ontworpen voor tijdelijke bouwverwarming en is niet geschikt als hoofdverwarming van een woning. Niet gebruiken in een kelder of souterrain.

Hoe onderhoud ik de STN43G kachel?

Koppel het apparaat los en laat het afkoelen voordat u onderhoud uitvoert. Reinig de binnenkant en de ventilatorbladen met perslucht. Controleer de staat van de slang en aansluitingen. Schakel een gekwalificeerde technicus in.

Wat te doen als de ventilator niet draait?

Controleer de stroomvoorziening en het snoer. Zorg ervoor dat de bladen niet geblokkeerd of verbogen zijn. Als het probleem aanhoudt, kan de motor defect zijn; neem contact op met een gekwalificeerde technicus.

Kan ik een verlengsnoer gebruiken?

Gebruik een verlengsnoer in goede staat, met voldoende doorsnede en geschikt voor het vermogen. Controleer of het geen sneden of beschadigingen vertoont. Trek niet aan de kabel.

Hoe bewaar ik het apparaat in de winter?

Sluit altijd de gasfles af. Bewaar de fles buiten in een geventileerde ruimte, buiten bereik van kinderen, bij een temperatuur boven -10°C. Plaats de dop terug op de kraan.

GEBRUIKSAANWIJZING STN43G STANLEY

Dit product is niet geschikt als hoofdverwarming.

0359-18 0359CN-1266

STGA-467

Lees de instructiehandleiding: Als dit symbool op een product is aangebracht, betekent dit dat u de instructiehandleiding moet lezen.

Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring of kennis mits onder toezicht of nadat zij zijn ingelicht over veilig gebruik van het apparaat en de gevaren waarmee gebruik gepaard gaat. Kinderen mogen niet met dit apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

SPECIFICATIES
Specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.

Modelnummer ST-40-GFA-E	ST-60V-GFA-E	ST-100V-GFA-E	ST-150V-GFA-E
VERWARMINGSVERMOGEN (kW) 12,3	11,2-17,5	19,8-28,4	32,5-43,9
VERWARMINGSVERMOGEN(gram/uur)	862	770-1200	1451-2041	2359-3039
VERWARMINGSGEBIED ( m^3 ) 227	339	566	860
BRANDSTOFVERBRUIK (kg/uur)	0,86		0,77-1,2	1,5-2,0
MAX AANTAL BEDRIJFSUREN	15		16	31
SPANNING (V/Hz)	230/50	230/50	230/50	230/50
MOTORFASE	1∅		1∅	1∅
BESCHERMINGSGRAAD TEGENVOCHT	44		44	44
LUCHTDEBIET ( m^3/h )	510	510	680
APPARATUURCATEGORIE	A3		A3	A3
LUCHTTEMPERATUURKLASSE	44 °C		44 °C	44 °C

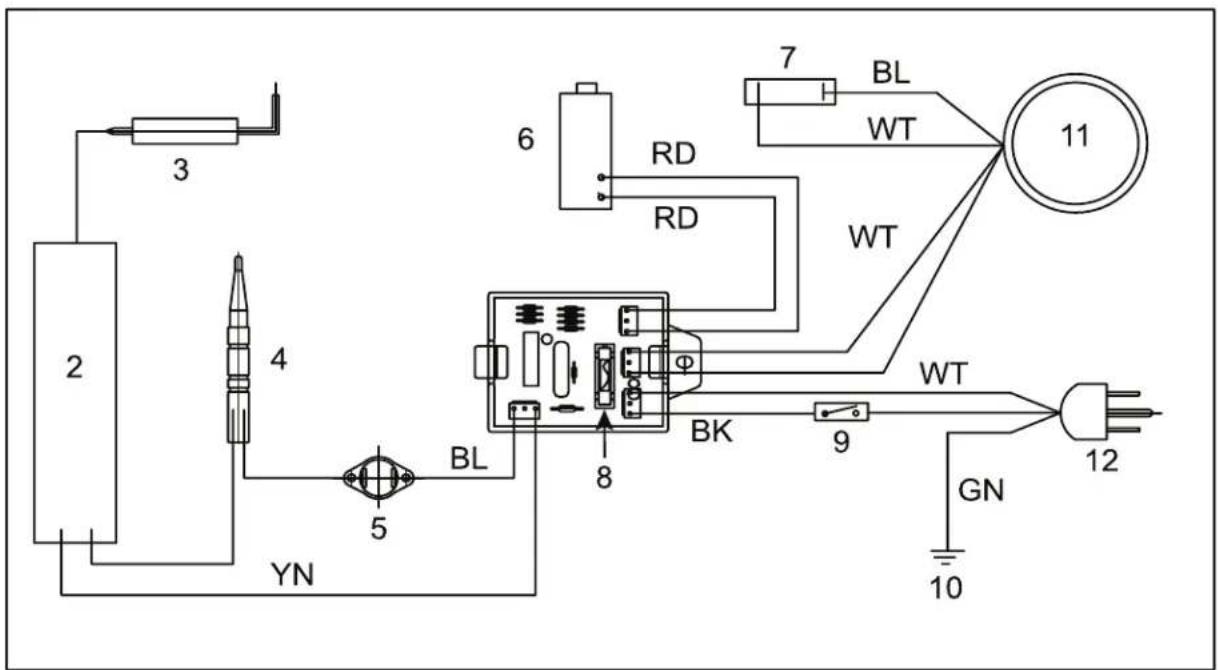

BEDRADINGSSCHEMA

1

3 2 4 5 YN 6 RD RD 7 BL WT 11 WT 8 BK 9 GN 10 12

1. PRINTPLAATPANEEL
2. REGELKLEP
3. ONTSTEKING
4. THERMOKOPPEL
5. TEMPERATUURSCHAKELAAR
6. SOLENOÏDE

7. CONDENSATOR

8. ZEKERING

9. BEDIENINGSSCHAKELAAR
10. AARDE
11. MOTOR
12. STEKKER
    BL. BLAUW
    RD. ROOD

BK. ZWART

WT. WIT

GN. GROEN

YN. GEEL

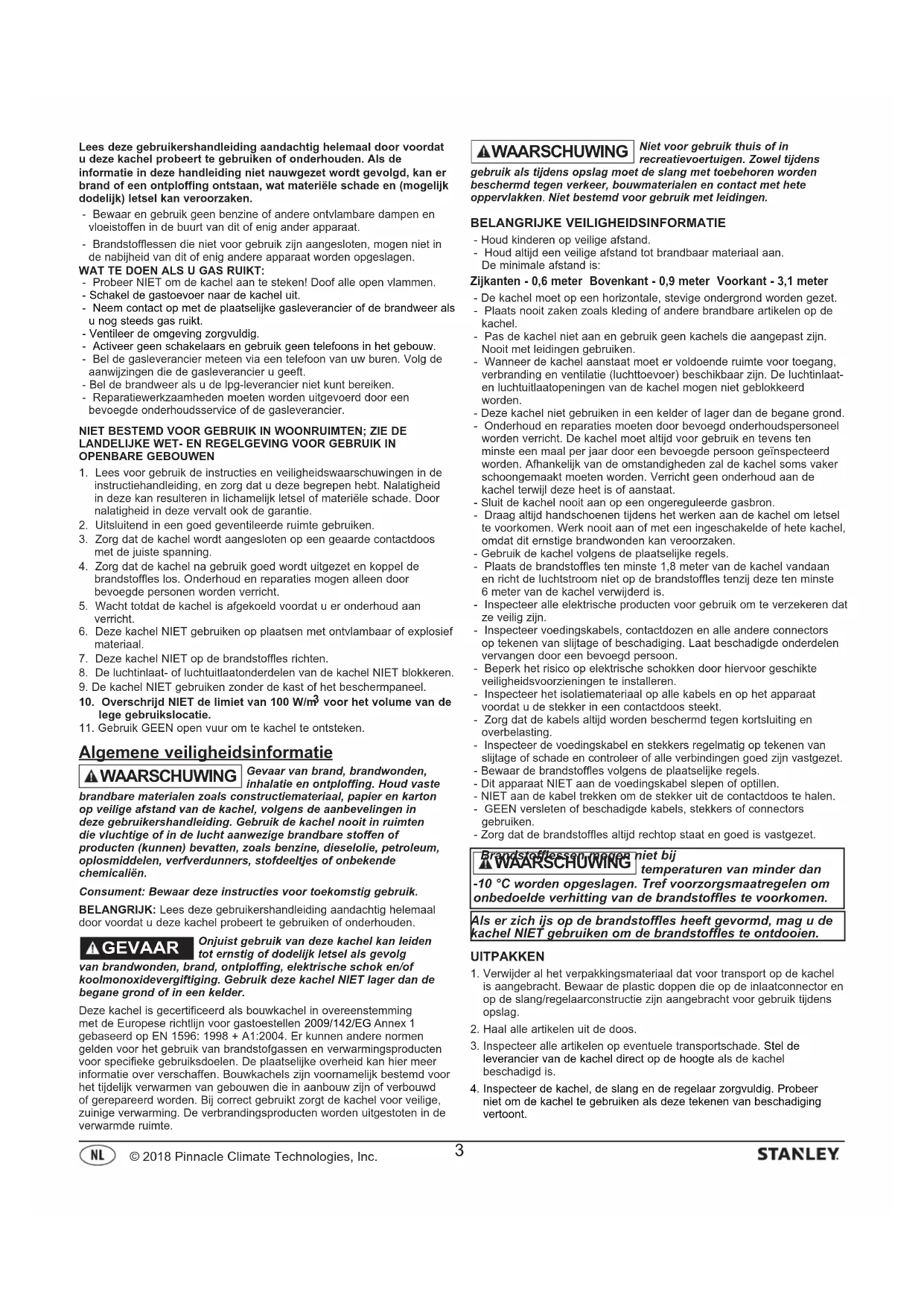

Lees deze gebruikershandleiding aandachtig helemaal door voordat u deze kachel probeert te gebruiken of onderhouden. Als de informatie in deze handleiding niet nauwgezet wordt gevolgd, kan er brand of een ontploffing ontstaan, wat materiële schade en (mogelijk dodelijk) letsel kan veroorzaken.

• Bewaar en gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Brandstofflessen die niet voor gebruik zijn aangesloten, mogen niet in de nabijheid van dit of enig andere apparaat worden opgeslagen.

• Probeer NIET om de kachel aan te steken! Doof alle open vlammen.
• Schakel de gastoevoer naar de kachel uit.
• Neem contact op met de plaatselijke gasleverancier of de brandweer als u nog steeds gas ruikt.
• Ventileer de omgeving zorgvuldig.
• Activeer geen schakelaars en gebruik geen telefoons in het gebouw.
• Bel de gasleverancier meteen via een telefoon van uw buren. Volg de aanwijzingen die de gasleverancier u geeft.
• Bel de brandweer als u de lpg-leverancier niet kunt bereiken.
• Reparatiewerkzaamheden moeten worden uitgevoerd door een bevoegde onderhoudsservice of de gasleverancier.

NIET BESTEMD VOOR GEBRUIK IN WOONRUIMTEN; ZIE DE LANDELIJKE WET- EN REGELGEVING VOOR GEBRUIK IN OPENBARE GEBOUWEN

1. Lees voor gebruik de instructies en veiligheidswaarschuwingen in de instructiehandleiding, en zorg dat u deze begrepen hebt. Nalatigheid in deze kan resulteren in lichamelijk letsel of materiële schade. Door nalatigheid in deze vervalt ook de garantie.
2. Uitsluitend in een goed geventileerde ruimte gebruiken.
3. Zorg dat de kachel wordt aangesloten op een geaarde contactdoos met de juiste spanning.
4. Zorg dat de kachel na gebruik goed wordt uitgezet en koppel de brandstoffles los. Onderhoud en reparaties mogen alleen door bevoegde personen worden verricht.
5. Wacht totdat de kachel is afgekoeld voordat u er onderhoud aan verricht.
6. Deze kachel NIET gebruiken op plaatsen met ontvlambaar of explosief materiaal.
7. Deze kachel NIET op de brandstoffles richten.
8. De luchtinlaat- of luchtuitlaatonderdelen van de kachel NIET blokkeren.
9. De kachel NIET gebruiken zonder de kast of het beschermpaneel.
10. Overschrijd NIET de limiet van 100 W/m ^3 voor het volume van de lege gebruikslocatie.
11. Gebruik GEEN open vuur om te kachel te ontsteken.

Algemene veiligheidsinformatie

▲ WAARSCHUWING

Gevaar van brand, brandwonden, inhalatie en ontploffing. Houd vaste

brandbare materialen zoals constructiemateriaal, papier en karton op veilige afstand van de kachel, volgens de aanbevelingen in deze gebruikershandleiding. Gebruik de kachel nooit in ruimten die vluchtige of in de lucht aanwezige brandbare stoffen of producten (kunnen) bevatten, zoals benzine, dieselolie, petroleum, oplosmiddelen, verfverdunners, stofdeeltjes of onbekende chemicaliën.

Consument: Bewaar deze instructies voor toekomstig gebruik.

BELANGRIJK: Lees deze gebruikershandleiding aandachtig helemaal door voordat u deze kachel probeert te gebruiken of onderhouden.

GEVAAR

Onjuist gebruik van deze kachel kan leiden tot ernstig of dodelijk letsel als gevolg

van brandwonden, brand, ontploffing, elektrische schok en/of koolmonoxidevergiftiging. Gebruik deze kachel NIET lager dan de begane grond of in een kelder.

Deze kachel is gecertificeerd als bouwkachel in overeenstemming met de Europese richtlijn voor gastroestellen 2009/142/EG Annex 1 gebaseerd op EN 1596: 1998 + A1:2004. Er kunnen andere normen gelden voor het gebruik van brandstofgassen en verwarmingsproducten voor specifieke gebruiksdoelen. De plaatselijke overheid kan hier meer informatie over verschaffen. Bouwkachels zijn voornamelijk bestemd voor het tijdelijk verwarmen van gebouwen die in aanbouw zijn of verbouwd of gerepareerd worden. Bij correct gebruikt zorgt de kachel voor veilige, zuinige verwarming. De verbrandingsproducten worden uitgestoten in de verwarmde ruimte.

▲WAARSCHUWING

Niet voor gebruik thuis of in recreatievoertuigen. Zowel tijdens

gebruik als tijdens opslag moet de slang met toebehoren worden beschermd tegen verkeer, bouwmaterialen en contact met hete oppervlakken. Niet bestemd voor gebruik met leidingen.

BELANGRIJKE VEILIGHEIDSINFORMATIE

• Houd kinderen op veilige afstand.
• Houd altijd een veilige afstand tot brandbaar materiaal aan.
  De minimale afstand is:

Zijkanten - 0,6 meter Bovenkant - 0,9 meter Voorkant - 3,1 meter

- De kachel moet op een horizontale, stevige ondergrond worden gezet.

- Plaats nooit zaken zoals kleding of andere brandbare artikelen op de kachel.

- Pas de kachel niet aan en gebruik geen kachels die aangepast zijn. Nooit met leidingen gebruiken.

- Wanneer de kachel aanstaat moet er voldoende ruimte voor toegang, verbranding en ventilatie (luchttoevoer) beschikbaar zijn. De luchtinlaaten luchtuitlaatopeningen van de kachel mogen niet geblokkeerd worden.

- Deze kachel niet gebruiken in een kelder of lager dan de begane grond.

- Onderhoud en reparaties moeten door bevoegd onderhoudspersoneel worden verricht. De kachel moet altijd voor gebruik en tevens ten minste een maal per jaar door een bevoegde persoon geïnspecteerd worden. Afhankelijk van de omstandigheden zal de kachel soms vaker schoongemaakt moeten worden. Verricht geen onderhoud aan de kachel terwijl deze heet is of aanstaat.

- Sluit de kachel nooit aan op een ongereguleerde gasbron.

- Draag altijd handschoenen tijdens het werken aan de kachel om letsel te voorkomen. Werk nooit aan of met een ingeschakelde of hete kachel, omdat dit ernstige brandwonden kan veroorzaken.

- Gebruik de kachel volgens de plaatselijke regels.

- Plaats de brandstoffles ten minste 1,8 meter van de kachel vandaan en richt de luchtstroom niet op de brandstoffles tenzij deze ten minste 6 meter van de kachel verwijderd is.

- Inspecteer alle elektrische producten voor gebruik om te verzekeren dat ze veilig zijn.

- Inspecteer voedingskabels, contactdozen en alle andere connectors op tekenen van slijtage of beschadiging. Laat beschadigde onderdelen vervangen door een bevoegd persoon.

- Beperk het risico op elektrische schokken door hiervoor geschikte veiligheidsvoorzieningen te installeren.

- Inspecteer het isolatiemateriaal op alle kabels en op het apparaat voordat u de stekker in een contactdoos steekt.

- Zorg dat de kabels altijd worden beschermd tegen kortsluiting en overbelasting.

- Inspecteer de voedingskabel en stekkers regelmatig op tekenen van slijtage of schade en controleer of alle verbindingen goed zijn vastgezet.

- Bewaar de brandstoffles volgens de plaatselijke regels.

- Dit apparaat NIET aan de voedingskabel slepen of optillen.

- NIET aan de kabel trekken om de stekker uit de contactdoos te halen. - GEEN versleten of beschadigde kabels, stekkers of connectors gebruiken.

- Zorg dat de brandstoffles altijd rechtop staat en goed is vastgezet.

-10 °C worden opgeslagen. Tref voorzorgsmaatregelen om onbedoelde verhitting van de brandstoffles te voorkomen.

Als er zich ijs op de brandstoffles heeft gevormd, mag u de kachel NIET gebruiken om de brandstoffles te ontdooien.

UITPAKKEN

1. Verwijder al het verpakkingsmateriaal dat voor transport op de kachel is aangebracht. Bewaar de plastic doppen die op de inlaatconnector en op de slang/regelaarconstructie zijn aangebracht voor gebruik tijdens opslag.
2. Haal alle artikelen uit de doos.
3. Inspecteer alle artikelen op eventuele transportschade. Stel de leverancier van de kachel direct op de hoogte als de kachel beschadigd is.
4. Inspecteer de kachel, de slang en de regelaar zorgvuldig. Probeer niet om de kachel te gebruiken als deze tekenen van beschadiging vertoont.

▲ WAARSCHUWING

De gasdrukregelaar met slang die met de kachel zijn meegeleverd

moeten zonder wijziging worden gebruikt.

INSTALLATIE

Minimale ventilatievereisten: ruimtevolume ten minste 100 m³; ventilatie van ten minste 25 cm² per kW warmteproductie, met minimum van 250 cm².

1. Inspecteer de aansluiting van de brandstoffles en slang op het apparaat om te verzekeren dat die in goede staat is.
2. Steek de stekker in een contactdoos.
3. Sluit de gastoevoerslang aan op de kachel. (De slang met regelaar moet ten minste 1,0 m en ten hoogste 1,5 m lang zijn, van type EN16129.) Sluit het andere einde (met de regelaar) aan op de brandstoffles.

▲ WAARSCHUWING

Voorkom dat de slang (regelaarslang) door wringen

belast wordt.

▲LET OP

Gebruik de juiste brandstoffles zoals hieronder beschreven.

ST-40-GFA-E : Brandstoffles van 9 kg tot 45 kg
ST-60V-GFA-E : Brandstoffles van 9 kg tot 45 kg
ST-100V-GFA-E : Brandstoffles van 9 kg tot 45 kg
ST-150V-GFA-E : Brandstoffles van 9 kg tot 45 kg

⚠ WAARSCHUWING

OPMERKING: Voor een optimaal rendement moet de kachel gebruik maken van een correcte, goed gevulde brandstoffles.

1. Open de kraan op de brandstoffles langzaam. Verricht met behulp van een oplossing van een deel water op een deel vloeibare zeep een lektest van alle gasaansluitingen voordat u de kachel inschakelt om te verzekeren dat de kachel goed is aangesloten. Als er zich zeepbellen vormen, is er een gaslek. Gebruik NOOIT een lucifer of open vuur om op gaslekkage te controleren.

OPMERKING: Raadpleeg de plaatselijke voorschriften indien u installatie van een thermostaat overweegt.

			Bestemmingsland/Typ
ST-40-GFA-E	13BP(57)	G30 hulaan op 57 mbar	PL
	132P(57)	G31 prepaan op 37 mbar	PL
	13BP(60)/ G30		DG330 hulaan op 60 mbar
	13P(33) / G31	G31 prepaan op 30 mbar	NL, RO, TR
	13P(37) / G31	G31 prepaan op 37 mbar	GB, FR, PT, IE
	13P(50) / G31	G 31 prepaan op 50 mbar	NL, DE
ST-60V-GFA-EST-100V-GFA-EST-150V-GFA-E	13P(28-30)(57)/ G30	G30 hulaan op 28-30 mbarG31 prepaan op 37 mbar	GB, FR, IT, PT, IE
	13BP(50)/ G30	G30 hulaan op 30 mbar	NL, MD, SE, UK, IT, RD, IRBS
	132P(60)/ G30	G30 hulaan op 50 mbar	DE
	13BP(57)	G30 hulaan op 57 mbar	PL
	13BP(57)	G31 prepaan op 37 mbar	PL
	13P(30) / G31	G31 prepaan op 30 mbar	NL, NO, TH
	13P(37) / G31	G 31 prepaan op 37 mbar	GB, FR, PT, IE
	13P(50) / G31	G31 prepaan op 50 mbar	NL, DL

gas en InieabdnukGespechterleMadeinn

BRANDSTOFFLESSEN VERVANGEN

1. De brandstoffles moet worden vervangen in een omgeving zonder open vuur en waar niet wordt gerookt.
2. Schakel het gas uit voordat u een lege fles vervangt.
3. Controleer of de kachel helemaal uit is.
4. Neem de regelaar van de lege fles en vervang de fles door een volle.

INSTRUCTIES VOOR AANSTEKEN EN GEBRUIK

1. Steek de stekker in een geschikt geaard stopcontact. Sluit de kachel aan op een geschikte brandstoffles.
2. Draai de klepknop op de kachel naar stand "O" (uit).
3. Zet de stroomschakelaar op AAN en controleer de werking van de ventilator.

4. Wacht vijf (5) minuten om eventueel gas te laten ontsnappen. Zie of u gas ruikt. Ga naar de volgende stap als u geen gas ruikt.

5. Draai de kraan op de brandstoffles linksom OPEN.

6. Druk op de klepknop op de kachel en houd hem minstens vijf (5) seconden ingedrukt. Draai de knop dan linksom naar de stand (1/). De brander wordt hierdoor ontstoken. Soms zult u deze procedure een paar keer moeten herhalen om de brander te ontsteken.
7. Houd de klepknop ten minste 30 seconden ingedrukt nadat de brander is aangeslagen. Laat de knop na 30 seconden los.
8. Herhaal stap 5 en 6 als de brander niet blijft branden.
9. Controleer of de bedrijfsdruk van het apparaat correct is volgens de gastabel (hieronder).

UITSCHAKELINSTRUCTIES

1. Draai de klepknop op de kachel naar de stand O (uit).
2. Draai de kraan op de brandstoffles rechtsom DICHT.
3. Trek de stekker van de kachel uit het stopcontact en koppel de regelaar los van de brandstoffles.

ONDERHOUDSINSTRUCTIES

Deze instructies zijn uitsluitend bestemd voor het uitvoeren door bevoegde personen van alle onderhoudswerkzaamheden die door de fabrikant zijn goedgekeurd.

Alle speciale gereedschappen, materialen en hulpmiddelen voor correct onderhoud van het apparaat worden vermeld. Controleer of de kachel in goede staat verkeert.

• Het oppervlak van de kachel moet koud zijn voordat wordt begonnen met werkzaamheden voor onderhoud, reiniging of opslag.
• Onderhoud en reparaties mogen alleen door bevoegd personeel worden verricht, en het onderhoud moet ten minste 2 maal per seizoen worden verricht.
• Koppel het apparaat los van de stroom en de gastoevoer voordat u met een onderhoudsbeurt begint.
• Inspecteer de brandstofslang en vervang deze zo nodig.
• Inspecteer de ontstekingseenheid, de veiligheidsthermostaat en het thermokoppel en zorg dat ze schoon zijn. Inspecteer de sproeier als het vlampatroon onregelmatig is. Draag oogbescherming tijdens het verrichten van deze controles.
• Maak de binnenkant van de kachel en de ventilatorbladen schoon met perslucht. De kachel werkt goed als de ventilator draait, er een vlam zichtbaar is en de zeeptest geen lekkage uitwijst.

▲ WAARSCHUWING

Koppel de brandstofslang los van de kachel als deze niet

gebruikt wordt.

LANGDURIGE OPSLAG

Koppel de kachel altijd los van de brandstoffles voordat u de kachel opbergt. Als de kachel om de een of andere reden binnen moet worden opgeslagen, MOET de kachel worden losgekoppeld van de brandstoffles, en moet de brandstoffles buiten op een goed geventileerde locatie buiten bereik van kinderen worden bewaard. Koppel de brandstoffles los van het apparaat en berg hem afzonderlijk op als het apparaat niet in veilige omstandigheden kan worden achtergelaten. Installeer de plastic kraanplug of kraankap die met de brandstoffles werden meegeleverd weer op de kraan om te fitting te beschermen.

Dit toestel is niet bestemd voor gebruik door personen (kinderen inbegrepen) met beperkt fysiek, zintuiglijk of mentaal vermogen of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies over het toestel krijgen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om te verzekeren dat ze niet met het toestel spelen. Als het snoer beschadigd raakt, moet het worden vervangen door de fabrikant, diens service-agent of andere bevoegde personen om gevaren te voorkomen.

- OPMERKING: In sommige landen kunnen de voorschriften verschillen van de beschrijving in deze handleiding. Neem in dat geval contact op met de plaatselijke leverancier, die u kan vertellen hoe die regels verschillen van de in deze handleiding beschreven eisen.

Probleem	Mogelijke oorzaak Oplossing
Ventilator draait niet als stroom is ingeschakeld.	1. Geen stroomtoevoer naar kachel.2. Ventilatorbladen lopen tegen kachelkast aan.3. Ventilatorbladen verbogen.4. Ventilatormotor defect.	1. Controleer of er spanning op de contactdoos staat. Inspecteer het verlengsnoer en de voedingskabel op inkepingen, rafels of breuk als de spanning in orde is.2. Inspecteer de kast op eventuele schade. Zorg dat er geen deuken in de kast zitten waar de ventilatorbladen tegenaan lopen.3. Buig alle ventilatorbladen recht.4. Laat de motor vervangen door een bevoegd persoon.
Kachel slaat niet aan (ontsteking werkt niet).	1. Geen vonk bij module.2. Elektrodenafstand verkeerd.3. Elektrode gecorrodeerd.	1. Inspecteer de moduledraad. Sluit hem opnieuw aan of zet hem beter vast als hij loszit. Inspecteer de vonkmodule en laat deze indien nodig door een bevoegd persoon vervangen. Inspecteer alle andere elektrische componenten.2. Stel de elektrodenafstand in op 4 mm.3. Vervang de bougie (multibeugel).
De kachel slaat vanzelf af.	1. De temperatuur in de kachel is te hoog, zodat de temperatuurschakelaar de kachel uitschakelt.2. De regelklep is beschadigd.3. Stof of vuil in de kachel.	1. Als de inlaat of uitlaat van de kachel geblokkeerd is, kan de temperatuur in de kachel te hoog worden. Houd de ruimte voor en achter de kachel vrij van obstakels.2. Laat de regelklep vervangen door een bevoegd persoon. (Klep).3. Maak de binnenkant van de kachel schoon.
Het apparaat blijft niet goed of gelijkmatig branden.	1. De gebruikte brandstof of de druk is onjuist.	1. Controleer de brandstoffles om u ervan te verzekeren dat het juiste gas bij de juiste druk wordt gebruikt.

OPENGEWERKTE TEKENING

Nummer	ST-40-GFA-E/ST-60V-GFA-E/ST-100V-GFA-E/ST-150V-GFA-E
1 Binnenkast/verbrandingskamer
2 Voet
3 Hoogteregelaar
4 Voetkap
5 Binnenkastdeksel
6 Multibeugel
7 Buis
8 Sproeier
9 Sproeiermoer
10 Greep
11 Zeskantmoer met flens
12 Ventilatorblad
13 Kussenstuk
14	Motor
15	Beschermpaneel achter
16 Ronde bout
17	Klep
18	Inlaatconnector
19 Vorkmodule
20	Printplaat
21 Printplaatkast
22	Regelknop
23	Snoer
24	Regelaar en slang

STANLEY®

ONDERHOUD

Belgique et Luxembourg	E. Walschaertstraat 142800 MechelenBelgium	[e-mail]-NL=[phone]BE-FR=[phone]BE Fax: [phone]
Danmark Roskildevej 22	2620 Albertslund	[e-mail]: 70224910
Deutschland Richard Klinger Str. 1165510 Idstein		[e-mail]: 06126-21-1Fax: [phone]
Ελλάς Ημερος Τόπος 2 - Χάνι Αδάμ Ασπρόπυργος-19300 -Αττική - Αττικής		[e-mail]ηλ: [phone]Φαξ: [phone]
España Parque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)		[e-mail]: 934 797 400Fax: [phone]
France 5, allée des hêtres	BP 30084, 69579 Limonest Cedex	[e-mail]: 04 72 20 39 77Fax: [phone]
SchweizSuisseSvizzera	In der Luberzen 428902 Urdorf	[e-mail]: 044 - 755 60 70Fax: 044 - 730 70 67
Ireland 210 Bath Road; Slough, Berks SL1 3YD UK www.stanleytools.co.uk		Tel: [phone]Fax: [phone]
Italia www.stanley.it	Energy Park-Building 03 sudVia Energy Park 620871 Vimercate (MB)	Tel. [phone]Fax [phone]
Nederlands Stanley Black & Decker Netherlands B.V.Postbus 836120 AD Born		[e-mail]: [phone]NL Fax: [phone]
Norge Postboks 4613, Nydalen0405 Oslo		[e-mail]: 45 25 08 00
Österreich Oberlaerstrasse 248A-1230 Wien		[e-mail]: 01 - 66116 - 0Fax: 01 - 66116 - 14
Portugal Quinta da Fonte - Edificio Q55 D. DinizRua dos Malhões, 2 e 2A - Piso 2 Esquerdo2770 - 071 Paço de Arcos		[e-mail]: 214 66 75 00Fax: [phone]
Suomi	PL 4700521 Helsinki	[e-mail]: 010 400 4333
Sverige	Box 94431 22 Mölndal	[e-mail]: 31 68 60 08

United Kingdom	210 Bath Road; Slough, Berks SL1 3YD	www.stanleytools.co.ukTel: [phone]Fax: [phone]
Hungary Rotel Kft.	1163 Budapest,Thököly út 17.	www.stanleyworks.hu [e-mail] [phone]Fax[phone]
Czech Republic	BAND SERVIS CZ s.r.o.K Pasekam 4440760 01 Zlín, Czech Republic	www.stanleyworks.czhttp://www.bandservis.czTel.: [phone]Fax.: [phone]
Slovakia	BAND SERVIS s.r.o.Paulinska 22917 01 Trnava, Slovakia	www.bandservis.skTel.: [phone]Fax.: [phone]
Poland	Erpatechul. Bakaliowa 2605-080 Mościska	www.stanleyworks.plTel.: [phone]Fax.: [phone]
Slovenia	G-M&M d.o.o.Brvace 111290 Grosuplje Slovenija	www.g-mm.si [e-mail]: [phone]F: [phone]
Cyprus IOANNOU J.	4A Ath.Diakou street1046- Nicosia -Cyprus	[e-mail]: [phone]Fax: [phone]
Bosnia-Herzegovina	G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	www.g-mm.si [e-mail]: [phone]F: [phone]
Bulgaria	TASHEV-GALVING LTD68 KLIMENT OHRIDSKI BLVD.1756 Sofia, Bulgaria	www.tashev-galving.comT: [phone]F: [phone]
Croatia G-M&M d.o.o.	Brvace 111290 GrosupljeSlovenija	www.g-mm.si [e-mail]: [phone]F: [phone]
Estonia	AS TallmacMustame tee 44,EE-10621 Tallinn	www.tallmac.ee/estT: [phone]F: [phone]
Latvia LIC GOTUS SIA	Ulbrokas Str.LT - 1021 Riga	www.licgotus.lvT: [phone]F: [phone]
Lithuania	UAB ELREMTA OUNeries kr. 16ELT - 48402 Kaunas	[e-mail]: [phone]F: [phone]
Malta	Energypark-Building 03 sud, Via Energy Park 6 20871 Vimercate (MB)	www.stanley.itTel. 039-9590-200Fax [phone]
Romania	Stanley Black & DeckerPhoenicia Business CenterStrada Turturelelor, nr 11A, Etaj 6, Modul 15,Sector 3 Bucuresti	www.stanleyworks.roT: +4021.320.61.04/05F: +4037.225.36.84
Serbia	G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	www.g-mm.si [e-mail]: [phone]F: [phone]

STANLEY®

Vervaardigd door:

Geregistreerd adres:
