STN17G - Verwarming STANLEY - Gratis gebruiksaanwijzing en handleiding

Producttype	Gasbouwverwarming
Merk	Stanley
Model	STN17G
Thermisch vermogen	11,2 - 17,5 kW (afhankelijk van model)
Maximaal verwarmd oppervlak	Tot 339 m³
Brandstofverbruik	0,77 - 1,2 kg/h
Elektrische voeding	230 V / 50 Hz
Beschermingsgraad	IP44
Toestelcategorie	A3
Luchttemperatuurklasse	44 °C
Luchtdebiet	510 m³/h
Gebruikbaar gastype	Butaan (G30) of Propaan (G31) afhankelijk van versie
Gasdruk	28-30 mbar of 37 mbar afhankelijk van land
Gasaansluiting	Flexibele slang met drukregelaar (EN16129)
Afmetingen	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Belangrijkste functies	Tijdelijke bouwverwarming, piëzo-ontsteking, thermokoppelveiligheid
Veiligheid	Veiligheidsthermostaat, bescherming tegen gaslekken, automatische uitschakeling bij oververhitting
Onderhoud en reiniging	Interne reiniging met perslucht, controle van elektroden en ventilator
Onderdelen en repareerbaarheid	Beschikbare onderdelen: motor, ontsteker, thermokoppel, sproeier, regelkraan
Beoogd gebruik	Tijdelijke bouwverwarming, niet geschikt als hoofdverwarming

Veelgestelde vragen - STN17G STANLEY

Hoe installeer ik de STN17G verwarming?

Plaats het toestel op een vlakke en stevige ondergrond, minimaal 1,8 m van de gasfles. Sluit de flexibele slang aan op de drukregelaar en vervolgens op de fles. Sluit het netsnoer aan op een 230 V stopcontact. Open de gaskraan en controleer op lekkage met zeepsop.

Welk type gas gebruiken?

Gebruik butaan (G30) of propaan (G31) afhankelijk van de versie van het toestel en de lokale regelgeving. De gasdruk moet 28-30 mbar of 37 mbar zijn, afhankelijk van het land. Controleer het label op het toestel.

Hoe steek ik de verwarming aan?

Zorg dat de gaskraan in stand O (uit) staat. Zet de schakelaar op AAN, wacht 5 minuten, open de kraan van de fles, druk de knop van de gaskraan in en draai hem naar de ontstekingsstand. Houd 30 seconden ingedrukt na ontsteking.

Wat te doen als er gaslucht wordt gedetecteerd?

Probeer de verwarming niet aan te steken! Doof alle vlammen, sluit de gastoevoer af, ventileer de ruimte, raak geen elektrische schakelaars aan. Bel uw gasleverancier of de brandweer.

Kan deze verwarming in een woning worden gebruikt?

Nee, dit toestel is ontworpen voor tijdelijk gebruik op bouwplaatsen. Het is niet geschikt als hoofdverwarming van een woning. Gebruik het alleen in goed geventileerde en niet-bewoonde ruimtes.

Welke veiligheidsafstanden moeten worden aangehouden?

Houd een minimale afstand aan van 0,6 m aan de zijkanten, 0,9 m erboven en 3,1 m ervoor. De gasfles moet meer dan 1,8 m van de verwarming verwijderd zijn.

Hoe onderhoud ik de verwarming?

Koppel voor onderhoud de stroomtoevoer los en sluit het gas af. Reinig de binnenkant en de ventilatorbladen met perslucht. Controleer de staat van de ontsteker, het thermokoppel en de sproeier. Laat het toestel minstens één keer per jaar inspecteren door een gekwalificeerde technicus.

De verwarming gaat vanzelf uit, wat te doen?

Dit kan komen door oververhitting (verstopping van luchtinlaat/-uitlaat), een defecte regelkraan of stofophoping. Maak de luchtgebieden vrij, reinig de binnenkant, of laat de kraan vervangen door een professional.

Hoe bewaar ik de verwarming en de gasfles?

Koppel altijd de gasfles los voor opslag. Bewaar de fles buiten op een goed geventileerde plaats, beschermd tegen vorst (temperatuur > -10 °C). Plaats de beschermkap terug op de kraan van de fles.

Waar kan ik onderdelen of after-sales service vinden?

Neem contact op met de Stanley-ondersteuning in uw land (lijst achterin de handleiding). Onderdelen zoals motor, ontsteker, thermokoppel en sproeier zijn verkrijgbaar. Laat reparaties uitvoeren door een gekwalificeerde technicus.

GEBRUIKSAANWIJZING STN17G STANLEY

Dit product is nicht geschikt als hoofdverwarming.

Lees de instructiehandleiding: Als dit symbol op een product is aangebracht, betekent dit dat u de instructiehandleiding要去 lezen.

Dit apparaat mag worden gebruikt door kinderen van 8aar en ouder en door personen met verminderde lichamelijke, zintuiglijke of mentale capacititeiten of gebrek aan ervaring of kennis mits onder toezicht of nadat zij ingelicht over veilig gebruik van het apparaat en de bevaren waarmee gebruik gepaard gaat. Kinderenogen Niet met dit apparaat spelen. Reiniging en onderhoudogen Niet door kinderen zonder toezicht worden uitgevoerd.

SPECIFICATIONS
Specifications konnen zonder Voorafgaande aankondiging worden gewijzigd.

Modelnummer ST-40-GFA-E ST-60V-GFA-E ST-100V-GFA-E ST-150V-GFA-E
VERWARMINGSVERMOGEN (kW) 12,3	11,2-17,5 19,8-28,4 32	5-43,9
VERWARMINGSVERMOGEN (gram/eur)	862 770-1200	1451-2041 2359-3039
VERWARMINGSGEBIED (m³) 227 339 566 860
BRANDSTOFVERBRUJK (kg/eur)	0,86	0,77-1,2	1,5-2,0	2,4-3,1
MAX AANTAL BEDRIJFSUREN	15	16	31	19
SPANNING (V/Hz)	230/50 230/50	230/50	230/50
MOTORFASE	10	10	10	10
BESCHERMINGSGRAAD TEGEN VOCHT	44	44	44	44
LUCHTDEBIET (m³/h)	510 510 680	680
APPARATUURCATEGORIE	A3	A3	A3	A3
LUCHTTEMPERATUURKLASSE	44 °C	44 °C	44 °C	44 °C

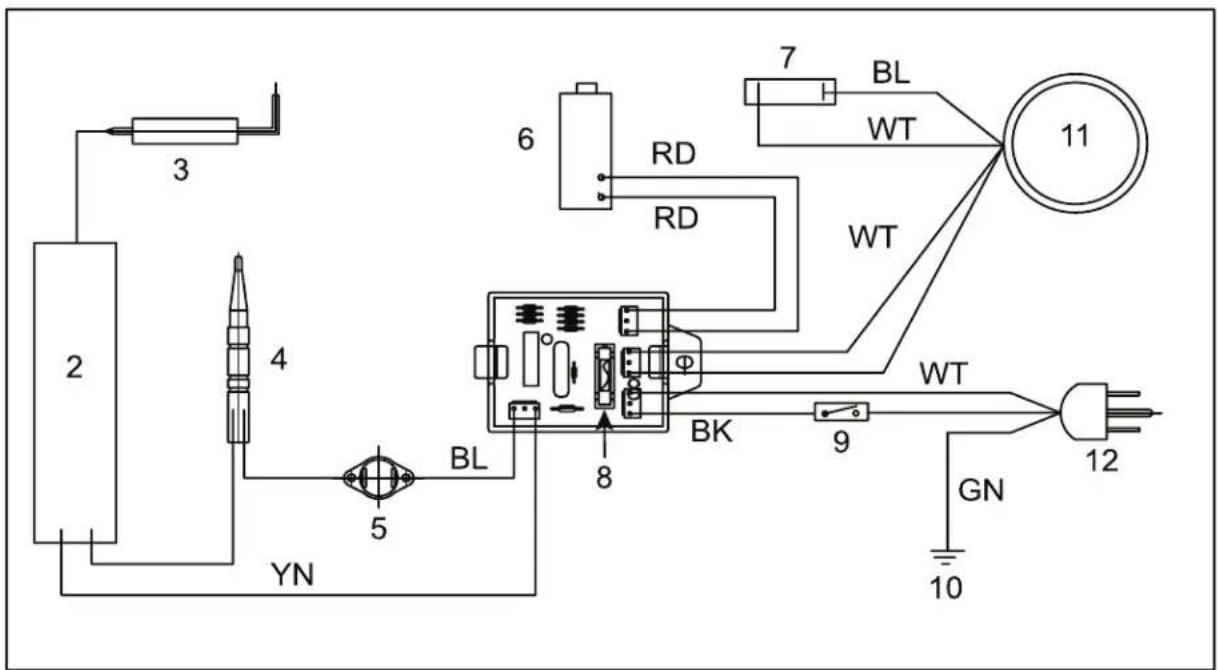

BEDRADINGSSCHEMA

1

1. PRINTPLAATPANEL

2. ZEKERING

BK.ZWART

1. REGELKLEP

2. BEDIENINGSSCHAKELAAR

WT.WIT

1. ONTSTEKING

2. AARDE

GN. GROEN

1. THERMOKOPPEL

11.MOTOR

YN. GEEL

1. TEMPERATUURSCHAKELAAR

2. STEKKER

3. SOLENOIDE

BL.BLAUW

1. CONDENSATOR

RD.ROOD

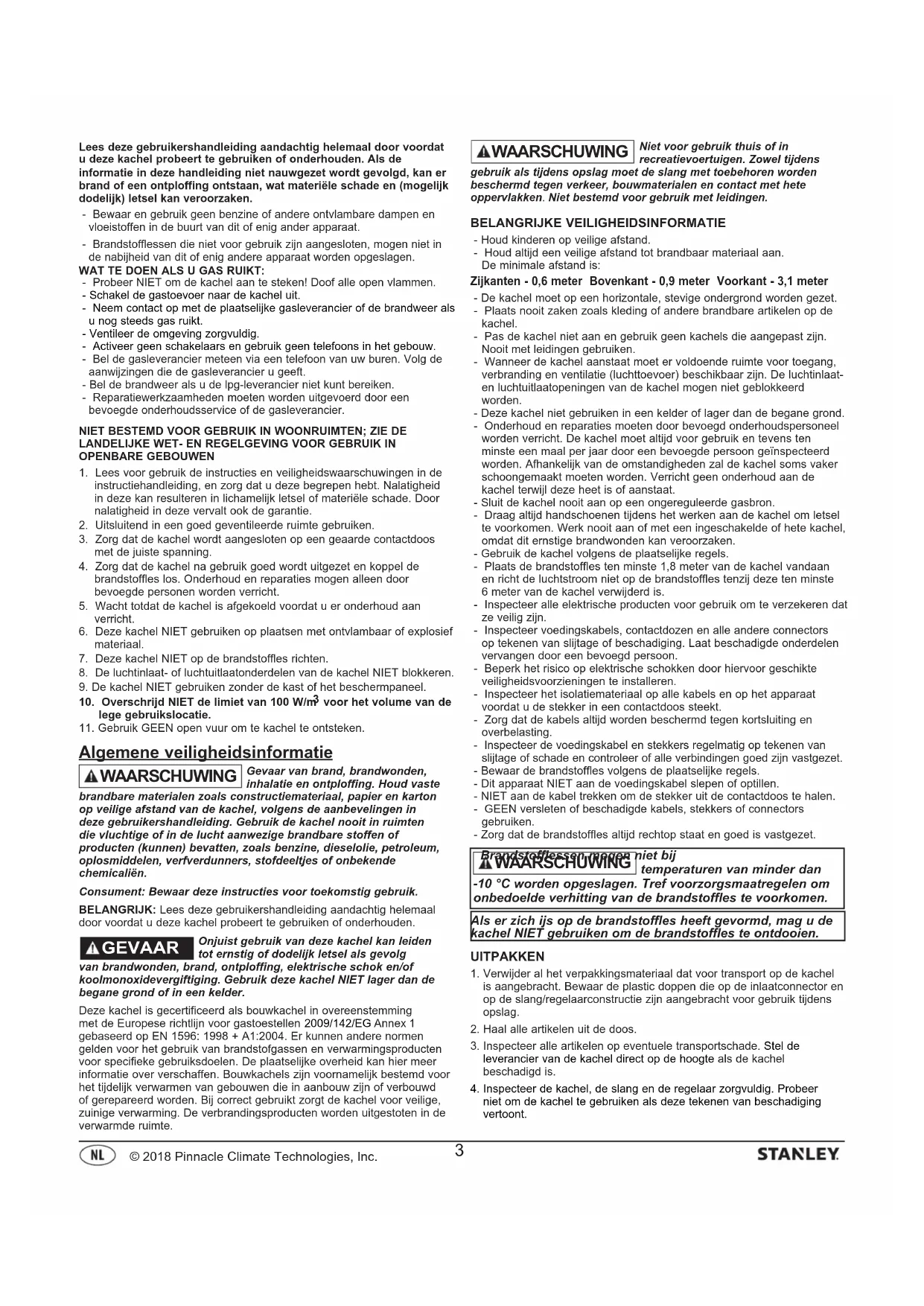

Lees deze gebruikershandleiding aandachtig helemaal door voordat u deze kachel probeert te gebruken of onderhoden. Als de informatatie in deze handleiding niet nauwgezet worden gevolgd, kan er brand of een ontploffing ontstaan, wat materiele schade en (mogelijk dodelijk) letsel kanveroorzaken.

• Bewaar en gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Brandstofflessen die nicht voor gebruik zijn aangesloten,ogensnet in de nabijheid van dit of enig andere apparaat worden opgeslaagen.

• Probeer NIET om de kachel aan te steken! Doof alle open vlammen.
• Schakel de gastoevoer maar de kachel UIT.
• Neem contact op met deplaatselijke gasleverancier of de brandweer als u nog steeds gas ruikt.
• Ventileer de omgeving zorgvuldig.
• Activeer geen schakelaars en gebruik geen telefoons in het gebouw.
• Bel de gasleverancier meteen via een telegram van uw buren. Volg de aanwijzingen die de gasleverancier u geeft.
• Bel de brandweer als u de lpg-leverancier nicht kurz bereiken.
• Reparatiewerkzaamheden要去en worden uitgevoerd door een bevoegde onderhoudsservice of de gasleverancier.

NIET BESTEMD VOOR GEBRUK IN WOONRUIMTEN; ZIE DE LANDELIJKE WET- EN REGELGEVING VOOR GEBRUK IN OPENBARE GEBOUWEN

1. Lees voor gebruik de instructies en verilgheidswaarschuwingen in de instructiehandleiding, en zorg dat u deze begrepen hebt. Nalatigheid in deze kan resulteren in lichamelijk letsel of materiele schade. Door nalatigheid in deze verwalt ook de garantie.
2. Uitsluitend in een goed geventileerde ruimte gebruiken.
3. Zorg dat de kachel worden aangesloten op een geaarde contactdoos met de juiste spanning.
4. Zorg dat de kachel na gelebruik goed wordenuit gezet en koppel de brandstoffles los. Onderhoud en reparaties mogen alleen door bevoegde personen worden verricht.
5. Wacht totdat de kachel is afgekoeld voordat u er onderhoud aan verricht.
6. Deze kachel NIET gebruiken opplaatsen met ontvlambaar of explosief materialial.
7. Deze kachel NIET op de brandstoffles*Richten.
8. De luchtinaat- of luchtuitlaatonderdelen van de kachel NIET blokkeren.
9. De kachel NIET gebruiken zonder de kast of het beschermpaneel.
10. Overschrijd NIET de limiet van 100W / m^3 voor het volume van de lege gebruikslocatie.
11. Gebruik GEEN open vuur om te kachel te ontsteken.

Algemene veiligheidsinformatie

WAARSCHUWING

Gevaar van brand, brandwonden, inhalatie en ontploffing. Houd vaste

brandbare materialen zoals constructiematerialiaal, papier en karton op veilige afstand van de kachel, volgens de aanbevelingen in deze gebruikershandleiding. Gebruik de kachel nooit in ruimten die vluchtige of in de lucht aanwezige brandbare stoffen of producten (kunnen) bevatten, zoals benzine, dieselolie, petroleum, oplosmiddelen, verfverdunners, stofdeeltjes of onbekende chemicalien.

Consument: Bewaar deze instructies voor toekomstig gebruik.

BELANGRIJK: Lees deze gebruikershandleiding aandachtig helemaal door voordat u deze kachel probeert te gebruiken of onderhoden.

GEVAAR

Onjuist gebruik van deze kachel kan leiden tot ernstig of dodelijk letsel als gevolg

van brandwonden, brand, ontploffing, elektrische schok en/of koolmonoxidevergiftig. Gebruik deze kachel NIET lager dan de begane grond of in een kelder.

Deze kachel is tecertificerd als bouwkachel in overeenstemming met de Europese richtlij voor gastroestellen 2009/142/EG Annex 1 gebaseerd op EN 1596: 1998 + A1 2004. Er kunden andere normen gelden voor het gebruik van brandstofgassen en verwarmingsproducten voor specifieke gebruiksdoelen. Deplaatsilijke overheid kan hier更是 informatie over verschaffen. Bouwkachels zijn voornamelijk bestemd voor het tijdelijk verwarmen van gebouwen die in aanbouw zijn of verbouwd of gerepareererd worden. Bij correct gebruikt zorgt de kachel voor veilige, zuinige verwarming. De verbrandingsproducten worden uitgestoten in de verwarmde ruimte.

WAARSCHUWING

Niet voor gebruik thuis of in creatievoertuigen. Zowel tijdens

gebruik alsijdens opslag要去 de slang met toebehoren worden beschernmd gegen verkerke, bouwmaterialen en contact met hete oppervlakken. Niet bestem voor gebruik met leidingen.

BELANGRIJKVEILIGHEIDSINFORMATIE

• Houd kinderen op veilige afstand.
• Houd algtd een veilige afstand tot brandbaar materiaal aan. De minimale afstand is:

Zijkanten - 0,6 meter Bovenkant - 0,9 meter Voorkant - 3,1 meter

• De kachel moet op een horizontale, stevige ondergrond worden gezet.
• Plaats nooit zaken zoals kleding of andere brandbare artikelen op de kachel.
• Pas de kachel Niet aan en gebruik geen kachels die aangepast+zijn. Nooit met leidingen gebruiken.
• Wanneer de kachel aanstaat moet er voldoende ruimte voor toegang, verbranding en ventilatie (luchttoevoer) beschikbaar zijn. De luchtinlaaten luchtuitiataopeningen van de kachel mogen Niet geblokkeerd worden.
• Deze kachel nicht gebruiken in een kelder of lager dan de begane grond.
• Onderhoud en reparations要去en door bevoegt onderhoudspersoneel worden verricht. De kachel moet altiijd voor gebruik en tevens ten minste een maal peraar door een bevoegt de person geinspecteerd worden. Afhankelijk van de omstandigheden za de kachel soms vaker schoongemaaakt要去en worden. Verricht geen onderhoud aan de kachel verwijdeze heet is of aanstaat.
• Sluit de kachel nooit aan op een ontereguleerde gasbron.
• Draag altiijd handschoenen tijdens het werken aan de kachel om letse te voorkomen. Werk nooit aan of met een ingeschakelde of hete kachel, waar dit ernstige brandwonden kan voorzaken.
• Gebruik de kachel volgens deplaatselijke regels.
• Plaats de brandstoffles ten minste 1,8 meter van de kachel vandaan enRCT de luchtstroom Niet op de brandstoffles tenzij deze ten minste 6 meter van de kachel verwijderd is.

• Inspecteer alle elektrische producten voor gebruik om te verzekeren dat ze veilig zijn.

• Inspector voedingskabels, contactdozen en alle andere connectors op tekenen van slijtage of beschadiging. Laat beschadigde onderdenervangen door een bevoegt person.

• Beperk het risico op elektrische schokken door hiervoor geschikte veiligheidsvoorzieningen te installereren.

• Inspector het isolatiematerialiaal op alle kabels en op het apparaat voordat u de stekker in een contactdoos steekt.
• Zorg dat de kabels allijd worden beschermd gegen kortsluiting en overbelasting.
• Inspector de voedingskabel en stekkers regelmatig op tekenen van slijtage of schade en controllere of alle verbindungen goed zich vastgezet.
• Bewaar de brandstoffles volgens de plaatselijke regels.
• Dit apparaat NIET aan de voedingskabel slepen of optillen.
• NIET aan de kabel trekken om de stekker uit de contactdoos te halen.
• GEEN versleten de beschadigde kabels, stekkers of connectors gebruiken.
• Zorg dat de brandstoffles allijdrechtop staat en goed is vastbezet.

WASAPSCCHOWNE

niet bij

temperature van minder dan

-10 °C worden opgeslagen. Tref voorzorgsmaatregelen om onbedoelde verhitting van de brandstoffles te voorkomen.

Als er zich ijS op de brandstoffles heeft gezvormd, mag u de kachel NIET gebruiken om de brandstoffles te ontdooven.

UITPAKKEN

1. Verwijder al het verpakkingsmaterial dat voor transport op de kachel is aangebracht. Bewaar de plastic doppen die op de inlaatconnector en op de slang/regelaarconstructie zijn aangebracht voor gebruikijdens opslag.
2. Haal alle artikelen uit de doos.
3. Inspectoréer alle artikelen op eventuèle transportschade. Stel de leverancier van de kachel direct op de hoogte als de kachel beschadigd is.
4. Inspector de kachel, de slang en de regelaar zorgvuldig. Probeer Niet om de kachel te gebruiken als deze tekenen van beschadiging vertoont.

WAARSCHUWING

De gasdrukregelaar met slang die met de kachel zichmeegeleverd

moeten zonder wijziging worden gebruikt.

INSTALLATIE

Minimale ventilatievereisten: ruimtevolume ten minste 100m^3 ventilitatie van ten minste 25cm^2 per kW warmteproductie, met minimum van 250cm^2

1. Inspector de aansluiting van de brandstoffles en slang op het apparatus om te verzekeren dat die in goede staat is.
2. Steek de stekker in een contactdoos.
3. Sluit de gastoevoerslang aan op de kachel. (De slang met regelaar moet ten minste 1,0 m en ten hoogste 1,5 m lang়, van type EN16129.) Sluit het andere einde (met de regelaar) aan op de brandstoffles.

WAARSCHUWING

Voorkom dat de slang (regelaarslang) door wringen

belast wordt.

▲LET OP

Gebruik de juiste brandstoffles zoals hieronder beschreiben.

ST-40-GFA-E: Brandstoffles van 9 kg tot 45 kg
ST-60V-GFA-E: Brandstoffles van 9 kg tot 45 kg
ST-100V-GFA-E: Brandstoffles van 9 kg tot 45 kg
ST-150V-GFA-E: Brandstoffles van 9 kg tot 45 kg

WAARSCHUWING

OPMERKING: Voor een optimaal rendement要去 de kachel gebruik maken van een correcte, goed gemulde brandstoffles.

1. Open de kraan op de brandstoffles langzaam. Verricht met behulp van een oplossing van een deel water op een deel vloeibare zoep eenlektest van alle gasaansluitingen voordat u de kachel inschakelt om te verzekeren dat de kachel goed is aangesloten. Als er zich zeepbellen vormen, is er een gaslek. Gebruik NOOIT een lucifer of open vuur om op gaslekkage te controleren.

OPMERKING: Raadpleeg deplaatslijke voorschriften indien u installmente van eenthermostat overweegt.

			BasteinimmogesamldTyp
5T-48L-GFA-E	DBP(P57)	G30 hualan op 57 mber	PL
	DBP(P57)	G31 propaan op 57 mber	PL
	DBP(P60)(G30)		DE393 hualan op 60 mber
	13P(33)/ G31	G31 propaan op 30 mber	NL, RO, TR
	13P(37)/ G31	G31 propaan op 37 mber	GB, FR, PT, IE
	13P(50)/ G31	G 31 propaan op 50 mber	NL, DE
5T-66V-GFA-E5T-100V-GFA-E5T-156V-GFA-E	DBP(58-5057)(G30)	G30 hualan op 58-50 mberG31 propaan op 37 mber	GB, FR, IT PT, IF
	DBP(P50)(G30)	G30 hualan op 50 mber	NL, MT, CT, TH, RD, TRSS
	DBP(P60)(G30)	G30 hualan op 50 mber	DE
	DBP(P57)	G30 hualan op 57 mber	PL
	DBP(P57)	G31 propaan op 57 mber	PL
	13P(20)/ G31	G31 propaan op 50 mber	NL, NO, TH
	13P(37)/ G31	G 31 propaan op 37 mber	GB, PR, PT, IE
	13P(50)/ G31	G31 propaan op 50 mber	NL, DL

gaa on InsgatdnKCaasbsgeodmdaann

BRANDSTOFFLESSEN VERVANGEN

1. De brandstoffles要去 worden verrangen in een omgeving zonder open vuur en waar Niet worden gereootk.
2. Schakel het gas uit voordat u een lege fles verrangt.
3. Controller of de kachel helemaaluit is.
4. Neem de regelaar van de lege fles en verrang de fles dooreen volle.

INSTRUCTIES VOOR AANSTEKEN EN GEBRUK

1. Steek de stekker in een geschikt geaard stopcontact. Sluit de kachel aan op een geschikte brandstoffles.
2. Draai de klepknop op de kachel waar stand "O" (uit).
3. Zet de stroomschakelaar op AAN en contrôleer de werking van de ventilator.

4. Wacht vijf (5) Minutes om eventueel gas te lately ontsnappen. Zie of u gas ruikt. Ga waar de volgende stap als u geen gas ruikt.

5. Draai de kraan op de brandstoffles linksom OPEN.

6. Druk op de klepknop op de kachel en houd hem minstens vijf (5) seconden ingedrukt. Draai de knop dan linksom maar de stand (1 / ) . De brander worden hierdoor ontstoken. Soms zult u deze procedure eenaar keer要去en herhalen om de brander te ontsteken.
7. Houd de klepknop ten minste 30 seconden ingedrukt nadat de brander is aangeslagen. Laat de knop na 30 seconden los.
8. Herhaal stap 5 en 6 als de brander Niet blijft branden.
9. Controller of de bedrijfsdruk van het apparaat correct is volgens de gastabel (hieronder).

UITSCHAKELINSTRUCTIES

1. Draai de klepknop op de kachel waar de stand O (uit).
2. Draai de kraan op de brandstoffles rechtsom DICT.
3. Trek de stekker van de kachel UIT het stopcontact en koppel de regelaar los van de brandstoffles.

ONDERHOUDSINSTRUCTIES

Deze instructies zijn uitsluitend bestemd voor het uitvoeren door bevoegde Personen van alle onderhoudswerkzaamheden die door de fabrikant zijn goedgekeurd.

Alle speciale gereedschappen, materialien en hulpmiddelen voor correct onderhoud van het apparaat worden vermeld. Controller of de kachel in goede staat verkeert.

• Het oppervlak van de kachel moet koud zijn voordat worden begonnen met werkzaamheden voor onderhoud, reiniging of opslag.
• Onderhoud en reparations mogen alleen door bevoegd personeel worden verricht, en het onderhoud moet ten minste 2maal per seizoen worden verricht.
• Koppel het apparaat los van de stroom en de gastoevoer voordat u met een onderhoudsbeurt begint.
• Inspector de brandstofslang en verrangzsche绑定
• Inspector de ontstekingseenheid, de veiligheidsthermostat en het thermokoppel en zorg dat ze schoon zijn. Inspector de spreier als het vlampatroon onregelmatig is. Draag oogbeschermingijdens het verrichten van deze controles.
• Maak de binnenkant van de kachel en de ventilatorbladen schoon met perslicht. De kachel werkst goed als de ventilator draait, er een vlam zichtaar is en de zeeptest geen lekkage uitwijst.

WAARSCHUWING

Koppel de brandstofslang los van de kachel als deze Niet

gebruikt wordt.

LANGDURIGE OPSLAG

Koppel de kachel altijd los van de brandstoffles voordat u de kachel opbergt. Als de kachel om de een of andere reden binnen moet worden opgeslagen, MOET de kachel worden losgekoppeld van de brandstoffles, en moet de brandstoffles buiten op een goedGeVentileerde locatie buiten bereik van kinderen worden bewaard. Koppel de brandstoffles los van het apparaat en berg hem afzonderlijk op als het apparaat Niet in veilige omstandigheden kan worden achtermgelaten. Installer de plastic kraanplug of kraankap die met de brandstoffles werden meegeleverd weer op de kraan om te fitting te beschermen.

Dit toestel is nicht bestemd voor gebruik door Personen (kinderen inbegren) met beperkt fysiek, zintuiglijk of mentalaal vermogen of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies over het toestel krijgen van een persoon die verantwoordelijk is voor hun verilgheid. Kinderen要去en onder toezicht staan om te verzekeren dat ze Niet met het toestel spelen. Als het snoer beschadigd raakt, moet het worden verrangen door de fabrikant, diens service-agent of andere bevoegde Personen om bevaren te voorkomen.

• OPMERKING: In sommige landen können de voorschriften verschillen van de beschrijving in deze handleiding. Neem in dat geval contact op met deplaatselijkke leverancier, die u kan vertellen hoe die regels verschillen van de in deze handleiding beschreiben eisen.

Probleem	Mogelijk oorzaak Oplossing
Ventilator draait nicht als stroom is ingeschakeld.	1. Geen stroomtoevoer maar kachel.2. Ventilatorbladen lopen gegen kachelkast aan.3. Ventilatorbladen verbogen.4. Ventilatormotor defect.	1. Controller of er spanning op de contactdoos staat. Inspecteer het verlengsnoer en de voedingskabel op inkepingen, rafels of breuk als de spanning in orde is.2. Inspecteer de kast op eventuele schade. Zorg dat er geen deuken in de kast zitten waar de ventilatorbladen tegenaan lopen.3. Buig alle ventilatorbladenrecht.4. Laat de motor verrangen door een bevoegd persoon.
Kachel sleat Niet aan (ontsteking werkt Niet).	1. Geen vonk bij module.2. Elektrodenafstand verkeerd.3. Elektrode gecorrodeerd.	1. Inspecteer de moduliedraad. Sluit hem opnieuw aan of zet hem beter vast als hij loszit. Inspecteer de vorkmodule en LAST deze indien nodig door een bevoegd persoon verrangen. Inspecteer alle andere elektrische componenten.2. Stel de elektrodenafstand in op 4 mm.3. Vervang de bougie (multibeugel).
De kachel sleat vanzelf af.	1. De temperatuur in de kachel is te hoog, zodat de temperatuurschakelaar de kachel uitschakelt.2. De regelklep is beschadigd.3. Stof of vuil in de kachel.	1. Als de inlaat of uitaat van de kachel geblokkeerd is, kan de temperatuur in de kachel te hoog worden. Houd de ruimte voor en,achter de kachel vrij van obstakels.2. Laat de regelklep verrangen door een bevoegd persoon. (Klep).3. Maak de binnenkant van de kachel schoon.
Het apparaat blijt Niet goed of gelijkmatig branden.	1. De gezruikte brandstof of de druk is onjuist.	1. Controller de brandstoffles om u ervan te verzekeren dat het juiste gas bij de juiste druk worden gezruikt.

OPENGEWERKTE TEKENING

ONDERDELENLIJST

Nummer	$T-40-GFA-E/ST-60V-GFA-E/ST-100V-GFA-E/ST-150V-GFA-E
1 Binn	enkast/verbrandingskamer
2 Voet
3 Hoogteregelaar
4 Voetkap
5 Binn	enkastdeksel
6 Multibeugel
7 Buis
8 Sproeier
9 Sproeiermoer
10 Greep
11 Zes	kantmoer met flens
12 Ventilatorblad
13 Kussenstuk
14	Motor
15	Beschermpaneel anschter
16 Ronde bout
17	Klep
18	Inlaatconnector
19 Vorkmodule
20	Printplaat
21 Printplaatkast
22	Regelknop
23	Snoer
24	Regelaar en slang

STANLEY®

ONDERHOUD

Belgique et LuxembourgBelgiè en Luxemburg	E. Walschaertstraße 142800 MechelenBelgium	[e-mail]-NL= [phone]BE-FR = [phone]BE Fax: [phone]
Denmark Roskildevej 22	2620 Albertslund	[e-mail]: 70224910
Deutschland Richard Klinger Str. 1165510 Idstein	[e-mail]: 06126-21-1Fax: [phone]
Élàç Hépoc Tónc 2 - Xávi Adebáu Aotpòmpuyoc-19300 - Artikj - Attikjç	www.stanley.grGreece [e-mail]ŋλ= [phone]Φαε= [phone]
Espana Parque de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	[e-mail]: 934 797 400Fax: [phone]
France 5, allée des hêtresBP 30084, 69579 Limonest Cedex	[e-mail]: 04 72 20 39 77Fax: [phone]
SchweizSuisseSwizzeraIn der Luberzen 428902 Urdorf	[e-mail]: 044 - 755 60 70Fax: 044 - 730 70 67
Ireland 210 Bath Road; Slough, Berks SL1 3YD UK www.stanleytools.co.uk	Tel: [phone]Fax: [phone]
Italia www.stanley.itEnergy Park-Building 03 sudVia Energy Park 620871 Vimercate (MB)	Tel. [phone]Fax [phone]
Nederlandst兰 Stanley Black & Decker Netherlands B.V.Postbus 836120 AD Born	[e-mail]: [phone]NL Fax: [phone]
Norge Postboks 4613, Nydalen0405 Oslo	[e-mail]: 45 25 08 00
Österreich Oberlaerstrasse 248A-1230 Wien	[e-mail]: 01 - 66116 - 0Fax: 01 - 66116 - 14
Portugal Quinta da Fonte - Edificio Q55 D. DinizRua dos Malhões, 2 e 2A - Piso 2 Esquerdo2770 - 071 Paço de Arcos	[e-mail]: 214 66 75 00Fax: [phone]
SuomiPL 4700521 Helsinki	[e-mail]: 010 400 4333
SverigeBox 94431 22 Möndal	[e-mail]: 31 68 60 08

United Kingdom	210 Bath Road; Slough, Berks SL1 3YD	www.stanleytools.co.uk Tel: [phone] Fax: [phone]
Hungary Rotel Kft.	1163 Budapest,Thokoly ut 17.	www.stanleyworks.hu [e-mail] Tel [phone] Fax[phone]
Czech Republic	BAND SERVIS CZ s.r.o.	www.stanleyworks.cz
	K Pasekam 4440	http://www.bandservis.cz
	760 01 Zlin,Czech Republic	Tel.: [phone] Fax.: [phone]
Slovakia	BAND SERVIS s.r.o.	www.bandservis.sk
	Paulinska 22	Tel.: [phone]
	917 01 Trnava, Slovakia	Fax.: [phone]
Poland	Erpatech	www.stanleyworks.pl
	ul. Bakaliowa 26	Tel.: [phone]
	05-080 Mosciska	Fax.: [phone]
Slovenia	G-M&M d.o.o.	www.g-mm.si
	Brvace 11	[e-mail]
	1290 Grosuplje Slovenija	T: [phone] F: [phone]
Cyprus IOANNOU J.	4A Ath.Diakou street	[e-mail]
	1046- Nicosa -Cyprus	Tel: [phone] Fax: [phone]
Bosnia-Herzegovina	G-M&M d.o.o.	www.g-mm.si
	Bvrace 11	[e-mail]
	1290 Grosuplje	T: [phone]
	Slovenija	F: [phone]
Bulgaria	TASHEV-GALVING LTD	www.tashev-galving.com
	68 KLIMENT OHRIDSKI BLVD.	T: [phone]
	1756 Sofia, Bulgaria	F: [phone]
Croatia G-M&M d.o.o.	Bvrace 11	www.g-mm.si
	1290 Grosuplje	[e-mail]
	Slovenija	T: [phone]
		F: [phone]
Estonia	AS Tallmac	www.tallmac.ee/est
	Mustame tee 44,	T: [phone]
	EE-10621 Tallinn	F: [phone]
Latvia LIC GOTUS SIA	ULbrokas Str.	www.licgotus.lv
	LT - 1021 Riga	T: [phone]
		F: [phone]
Lithuania	UAB ELREMTA OU	[e-mail]
	Neries kr. 16E	T: [phone]
	LT - 48402 Kaunas	F: [phone]
Malta	Energypark-Building 03 sud, Via Energy Park 6 20871 Vimercate (MB)	www.stanley.it Tel. [phone] Fax [phone]
Romania	Stanley Black & Decker	www.stanleyworks.ro
	Phoenicia Business Center	T: +4021.320.61.04/05
	Strada Turturelelor, nr 11A, Etaj 6, Modul 15, Sector 3 Bucuresti	F: +4037.225.36.84
Serbia	G-M&M d.o.o.	www.g-mm.si
	Bvrace 11	[e-mail]
	1290 Grosuplje	T: [phone]
	Slovenija	F: [phone]

STANLEY®

Vervaardigd door:

Geregistreerd adres:
