MODE D'EMPLOI STN43G STANLEY
0359-18 0359CN-1266 Cet appareil ne convient pas comme chauffage principal.© 2018 Pinnacle Climate Technologies, Inc. Lisez le mode d’emploi : la présence de ce symbole sur un produit signifie qu’il faut en lire le mode d’emploi.
Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes handicapées physiques ou mentales ou des personnes manquant d’expérience ou de connaissances, si elles sont surveillées ou ont appris à utiliser l’appareil de manière sûre et en ayant compris les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants sans surveillance.
Les caractéristiques techniques sont sujettes à modication sans préavis. Modèle ST-40-GFA-E ST-60V-GFA-E ST-100V-GFA-E ST-150V-GFA-E PUISSANCE THERMIQUE (kW) 12,3 11,2-17,5 19,8-28,4 32,5-43,9 PUISSANCE THERMIQUE (grammes/h) 862 770-1200 1451-2041 2359-3039 SURFACE CHAUFFÉE (m

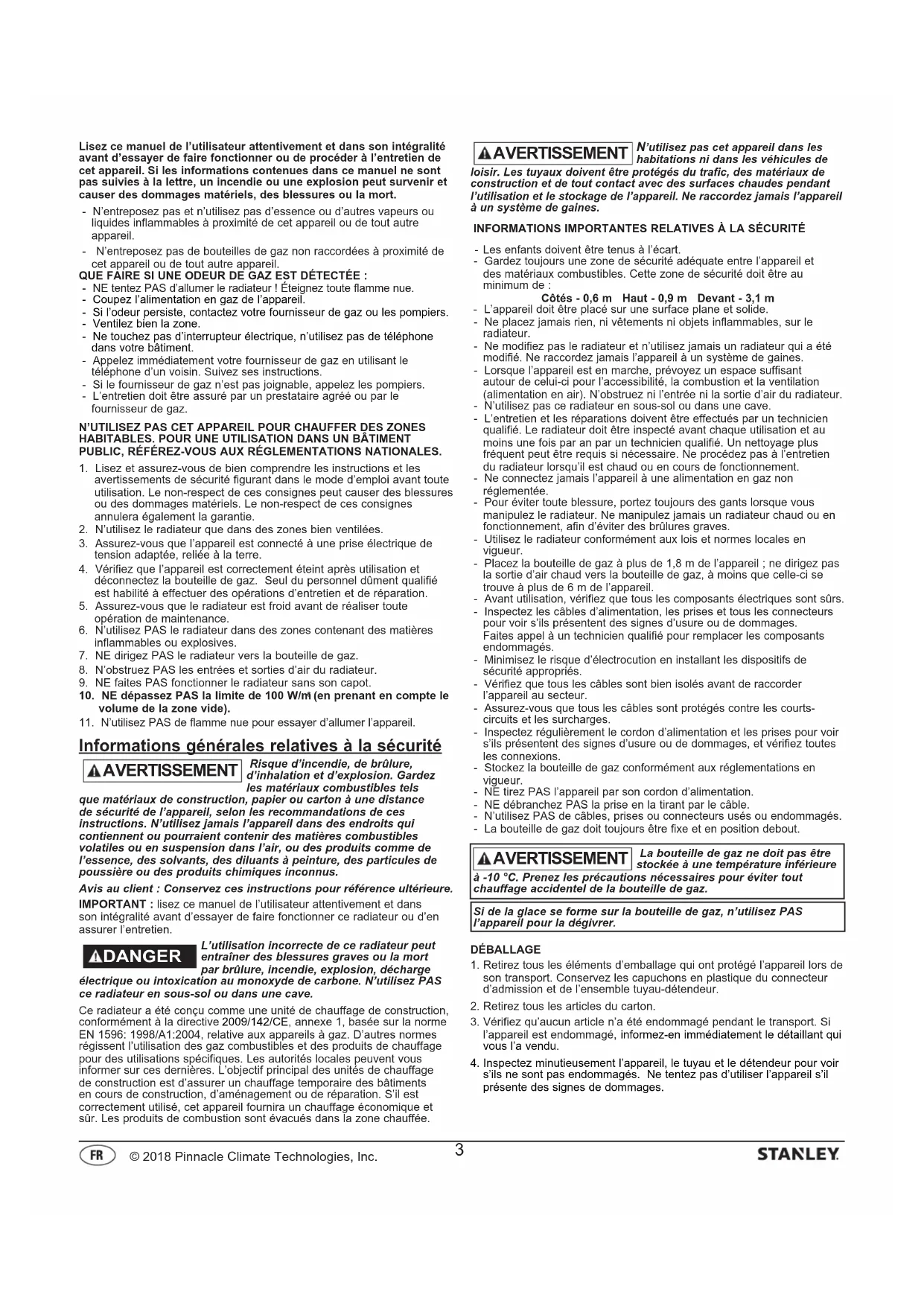

COURANT BL. BLEU RD. ROUGE BK. NOIR WT. BLANC GN. VERT YN. JAUNE© 2018 Pinnacle Climate Technologies, Inc. Lisez ce manuel de l’utilisateur attentivement et dans son intégralité avant d’essayer de faire fonctionner ou de procéder à l’entretien de cet appareil. Si les informations contenues dans ce manuel ne sont pas suivies à la lettre, un incendie ou une explosion peut survenir et causer des dommages matériels, des blessures ou la mort. - N’entreposez pas et n’utilisez pas d’essence ou d’autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil. - N’entreposez pas de bouteilles de gaz non raccordées à proximité de cet appareil ou de tout autre appareil. QUE FAIRE SI UNE ODEUR DE GAZ EST DÉTECTÉE : - NE tentez PAS d’allumer le radiateur ! Éteignez toute flamme nue. - Coupez l’alimentation en gaz de l’appareil. - Si l’odeur persiste, contactez votre fournisseur de gaz ou les pompiers. - Ventilez bien la zone. - Ne touchez pas d’interrupteur électrique, n’utilisez pas de téléphone dans votre bâtiment. - Appelez immédiatement votre fournisseur de gaz en utilisant le téléphone d’un voisin. Suivez ses instructions. - Si le fournisseur de gaz n’est pas joignable, appelez les pompiers. - L’entretien doit être assuré par un prestataire agréé ou par le fournisseur de gaz. N’UTILISEZ PAS CET APPAREIL POUR CHAUFFER DES ZONES HABITABLES. POUR UNE UTILISATION DANS UN BÂTIMENT PUBLIC, RÉFÉREZ-VOUS AUX RÉGLEMENTATIONS NATIONALES.
1. Lisez et assurez-vous de bien comprendre les instructions et les
avertissements de sécurité figurant dans le mode d’emploi avant toute utilisation. Le non-respect de ces consignes peut causer des blessures ou des dommages matériels. Le non-respect de ces consignes annulera également la garantie.
2. N’utilisez le radiateur que dans des zones bien ventilées.
3. Assurez-vous que l’appareil est connecté à une prise électrique de
tension adaptée, reliée à la terre.
4. Vérifiez que l’appareil est correctement éteint après utilisation et
déconnectez la bouteille de gaz. Seul du personnel dûment qualifié est habilité à effectuer des opérations d’entretien et de réparation.
5. Assurez-vous que le radiateur est froid avant de réaliser toute
opération de maintenance.
6. N’utilisez PAS le radiateur dans des zones contenant des matières
inflammables ou explosives.
7. NE dirigez PAS le radiateur vers la bouteille de gaz.
8. N’obstruez PAS les entrées et sorties d’air du radiateur.
9. NE faites PAS fonctionner le radiateur sans son capot.
10. NE dépassez PAS la limite de 100 W/m
11. N’utilisez PAS de flamme nue pour essayer d’allumer l’appareil.
Informations générales relatives à la sécurité Risque d’incendie, de brûlure, d’inhalation et d’explosion. Gardez les matériaux combustibles tels que matériaux de construction, papier ou carton à une distance de sécurité de l’appareil, selon les recommandations de ces instructions. N’utilisez jamais l’appareil dans des endroits qui contiennent ou pourraient contenir des matières combustibles volatiles ou en suspension dans l’air, ou des produits comme de l’essence, des solvants, des diluants à peinture, des particules de poussière ou des produits chimiques inconnus. Avis au client : Conservez ces instructions pour référence ultérieure. IMPORTANT : lisez ce manuel de l’utilisateur attentivement et dans son intégralité avant d’essayer de faire fonctionner ce radiateur ou d’en assurer l’entretien. L’utilisation incorrecte de ce radiateur peut entraîner des blessures graves ou la mort par brûlure, incendie, explosion, décharge électrique ou intoxication au monoxyde de carbone. N’utilisez PAS ce radiateur en sous-sol ou dans une cave. Ce radiateur a été conçu comme une unité de chauffage de construction, conformément à la directive 2009/142/CE, annexe 1, basée sur la norme EN 1596: 1998/A1:2004, relative aux appareils à gaz. D’autres normes régissent l’utilisation des gaz combustibles et des produits de chauffage pour des utilisations spécifiques. Les autorités locales peuvent vous informer sur ces dernières. L’objectif principal des unités de chauffage de construction est d’assurer un chauffage temporaire des bâtiments en cours de construction, d’aménagement ou de réparation. S’il est correctement utilisé, cet appareil fournira un chauffage économique et sûr. Les produits de combustion sont évacués dans la zone chauffée. N’utilisez pas cet appareil dans les habitations ni dans les véhicules de loisir. Les tuyaux doivent être protégés du trafic, des matériaux de construction et de tout contact avec des surfaces chaudes pendant l’utilisation et le stockage de l’appareil. Ne raccordez jamais l’appareil à un système de gaines.
Les enfants doivent être tenus à l’écart. - Gardez toujours une zone de sécurité adéquate entre l’appareil et des matériaux combustibles. Cette zone de sécurité doit être au minimum de : Côtés - 0,6 m Haut - 0,9 m Devant - 3,1 m - L’appareil doit être placé sur une surface plane et solide. - Ne placez jamais rien, ni vêtements ni objets inflammables, sur le radiateur. - Ne modifiez pas le radiateur et n’utilisez jamais un radiateur qui a été modifié. Ne raccordez jamais l’appareil à un système de gaines. - Lorsque l’appareil est en marche, prévoyez un espace suffisant autour de celui-ci pour l’accessibilité, la combustion et la ventilation (alimentation en air). N’obstruez ni l’entrée ni la sortie d’air du radiateur. - N’utilisez pas ce radiateur en sous-sol ou dans une cave. - L’entretien et les réparations doivent être effectués par un technicien qualifié. Le radiateur doit être inspecté avant chaque utilisation et au moins une fois par an par un technicien qualifié. Un nettoyage plus fréquent peut être requis si nécessaire. Ne procédez pas à l’entretien du radiateur lorsqu’il est chaud ou en cours de fonctionnement. - Ne connectez jamais l’appareil à une alimentation en gaz non réglementée. - Pour éviter toute blessure, portez toujours des gants lorsque vous manipulez le radiateur. Ne manipulez jamais un radiateur chaud ou en fonctionnement, afin d’éviter des brûlures graves. - Utilisez le radiateur conformément aux lois et normes locales en vigueur. - Placez la bouteille de gaz à plus de 1,8 m de l’appareil ; ne dirigez pas la sortie d’air chaud vers la bouteille de gaz, à moins que celle-ci se trouve à plus de 6 m de l’appareil. - Avant utilisation, vérifiez que tous les composants électriques sont sûrs. - Inspectez les câbles d’alimentation, les prises et tous les connecteurs pour voir s’ils présentent des signes d’usure ou de dommages. Faites appel à un technicien qualifié pour remplacer les composants endommagés. - Minimisez le risque d’électrocution en installant les dispositifs de sécurité appropriés. - Vérifiez que tous les câbles sont bien isolés avant de raccorder l’appareil au secteur. - Assurez-vous que tous les câbles sont protégés contre les courts- circuits et les surcharges. - Inspectez régulièrement le cordon d’alimentation et les prises pour voir s’ils présentent des signes d’usure ou de dommages, et vérifiez toutes les connexions. - Stockez la bouteille de gaz conformément aux réglementations en vigueur. - NE tirez PAS l’appareil par son cordon d’alimentation. - NE débranchez PAS la prise en la tirant par le câble. - N’utilisez PAS de câbles, prises ou connecteurs usés ou endommagés. - La bouteille de gaz doit toujours être fixe et en position debout. DÉBALLAGE
1. Retirez tous les éléments d’emballage qui ont protégé l’appareil lors de
son transport. Conservez les capuchons en plastique du connecteur d’admission et de l’ensemble tuyau-détendeur.
2. Retirez tous les articles du carton.
3. Vérifiez qu’aucun article n’a été endommagé pendant le transport. Si
l’appareil est endommagé, informez-en immédiatement le détaillant qui vous l’a vendu.
4. Inspectez minutieusement l’appareil, le tuyau et le détendeur pour voir
s’ils ne sont pas endommagés. Ne tentez pas d’utiliser l’appareil s’il présente des signes de dommages. AVERTISSEMENT DANGER La bouteille de gaz ne doit pas être stockée à une température inférieure à -10 °C. Prenez les précautions nécessaires pour éviter tout chauffage accidentel de la bouteille de gaz. Si de la glace se forme sur la bouteille de gaz, n’utilisez PAS l’appareil pour la dégivrer.
AVERTISSEMENT AVERTISSEMENT© 2018 Pinnacle Climate Technologies, Inc. Le détendeur et le tuyau fournis avec le radiateur doivent être utilisés tels quels, sans aucune modification. INSTALLATION Exigences minimales en matière de ventilation : le volume de la pièce ne doit pas être inférieur à 100 m³ ; prévoyez une ventilation d’au moins 25 cm² par kW de chaleur apportée, en respectant un minimum de 250 cm².
1. Vérifiez que la bouteille de gaz et le raccord du tuyau au radiateur sont
2. Branchez le cordon d’alimentation sur une prise électrique.
3. Raccordez le tuyau d’alimentation en gaz à l’appareil. (L’ensemble
tuyau-détendeur doit être conforme à EN16129 et d’une longueur comprise entre 1 m et 1,5 m). Raccordez l’autre extrémité (détendeur) à une bouteille de gaz. REMARQUE : pour une efficacité optimale, utilisez le radiateur avec une bouteille de gaz pleine et appropriée.
4. Ouvrez doucement le robinet de la bouteille de gaz. Vérifiez l’absence
de fuite au niveau de toutes les connexions de gaz avec une solution composée de 50 % d’eau et 50 % de savon. Des bulles de savon indiquent une fuite de gaz. N’utilisez PAS d’allumette ou de flamme pour rechercher des fuites de gaz. REMARQUE : lorsque vous prévoyez d’installer un système de régulation de la température d’air, consultez les réglementations locales.
CHANGEMENT DE LA BOUTEILLE DE GAZ
1. Changez la bouteille de gaz dans un environnement exempt de toute
2. Fermez le gaz avant de remplacer la bouteille.
3. Vérifiez que le radiateur est bien éteint.
4. Enlevez le détendeur avant de remplacer la bouteille vide.
INSTRUCTIONS D’ALLUMAGE ET D’UTILISATION
1. Branchez le cordon d’alimentation à une prise électrique reliée à la
terre. Raccordez l’appareil à une bouteille de gaz appropriée.
2. Placez le bouton du robinet de gaz de l’appareil en position O (Éteint).
3. Placez l’interrupteur principal sur ON (Marche) et vérifiez que le
ventilateur fonctionne bien.
4. Patientez cinq (5) minutes, afin que le gaz s’évacue. Sentez-vous une
odeur de gaz ? Si tel n’est pas le cas, passez à l’étape suivante.
5. Tournez le robinet de la bouteille de gaz dans le sens inverse des
aiguilles d’une montre jusqu’à la position OUVERTE.
6. Appuyez sur le bouton du robinet de gaz de l’appareil et maintenez-le
enfoncé pendant au moins cinq (5) secondes. Ensuite, tournez le bouton dans le sens inverse des aiguilles d’une montre jusqu’à la position (1/ ). Ceci allume le brûleur. Il peut être nécessaire de répéter plusieurs fois cette opération pour allumer le radiateur.
7. Gardez le bouton de robinet enfoncé pendant au moins 30 secondes
après l’allumage du brûleur. Après 30 secondes, relâchez le bouton de robinet.
8. Si le brûleur ne reste pas allumé, recommencez les étapes 5 et 6.
9. Vérifiez que la pression d’utilisation de l’appareil est correcte et
correspond au tableau d’utilisation du gaz (ci-dessus).
1. Placez le bouton du robinet de gaz de l’aérotherme en position O
2. Tournez le robinet de la bouteille de gaz dans le sens des aiguilles
d’une montre jusqu’à la position FERMÉE.
3. Débranchez l’appareil de la prise électrique, puis déconnectez le
détendeur de la bouteille de gaz.
INSTRUCTIONS D’ENTRETIEN
Ces instructions sont destinées à des personnes compétentes, chargées d’effectuer toutes les opérations d’entretien autorisées par le fabricant. Tous les outils spéciaux, matériaux ou autres dispositifs nécessaires au bon entretien de l’appareil sont spécifiés. Vérifiez la solidité de l’appareil. - La surface de l’appareil doit être froide avant d’effectuer toute opération d’entretien, de nettoyage ou d’entreposage. - Les opérations de maintenance et de réparation doivent être effectuées par du personnel qualifié au moins deux fois par saison. - Avant toute opération de maintenance, déconnectez l’alimentation électrique et l’alimentation en gaz de l’appareil. - Vérifiez l’état du tuyau d’alimentation en gaz et changez-le si nécessaire. - Vérifiez l’allumage, le thermostat de sécurité et le thermocouple, assurez-vous qu’ils sont propres et en bon état. Si la flamme a un profil irrégulier, contrôlez le gicleur. Lorsque vous effectuez ces vérifications, portez des protections oculaires. - Nettoyez l’intérieur de l’appareil et les pales du ventilateur à l’air comprimé. L’appareil fonctionne correctement lorsque le ventilateur tourne, qu’une flamme est présente et que le test à l’eau savonneuse n’a révélé aucune fuite.
ENTREPOSAGE DE LONGUE DURÉE
Avant d’entreposer le radiateur, débranchez-le toujours de la bouteille de gaz. Si, pour une raison quelconque, le radiateur doit être entreposé à l’intérieur, il DOIT être débranché de la bouteille de gaz et celle-ci doit être entreposée à l’extérieur dans un endroit bien aéré, hors de portée des enfants. S’il est impossible de stocker l’appareil en lieu sûr, débranchez la bouteille de gaz et stockez-la à part. Le capuchon en plastique du robinet de la bouteille de gaz, fourni avec celle-ci, doit être replacé sur le robinet pour protéger le raccord. Cet appareil ne doit pas être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites (y compris les enfants), ni par des personnes manquant d’expérience et de connaissances, sauf si elles sont supervisées ou si une personne responsable de leur sécurité leur a appris à utiliser l’appareil. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, un technicien de maintenance ou toute personne qualifiée afin d’éviter tout risque. - REMARQUE : dans certains pays, les exigences mentionnées dans ce manuel peuvent varier. Dans un tel cas, contactez votre fournisseur local pour connaître les différences éventuelles par rapport aux exigences de ce manuel. Veillez à ne pas tordre le tuyau flexible. Utilisez une bouteille de gaz appropriée, comme indiqué ci-dessous. ST-40-GFA-E : Bouteille de gaz de 9 à 45 kg ST-60V-GFA-E : Bouteille de gaz de 9 à 45 kg ST-100V-GFA-E : Bouteille de gaz de 9 à 45 kg ST-150V-GFA-E : Bouteille de gaz de 9 à 45 kg ATTENTION Lorsque le radiateur n’est pas utilisé, déconnectez-le de la bouteille de gaz.
RÉGLEMENTATIONS EN VIGUEUR. AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT© 2018 Pinnacle Climate Technologies, Inc. Problème Causes possibles Solution Le ventilateur ne tourne pas, pourtant l’appareil est branché sur une prise électrique.
1. L’appareil n’est pas alimenté en
2. Les pales du ventilateur entrent en
contact avec l’enveloppe intérieure de l’appareil.
3. Les pales du ventilateur sont
4. Le moteur du ventilateur est
1. Vérifiez la tension au niveau de
la prise électrique. Si la tension est correcte, vérifiez le cordon d’alimentation et la rallonge pour voir s’ils présentent des coupures ou des dommages.
2. Assurez-vous que le boîtier n’est
pas endommagé. Assurez-vous qu’aucune bosse n’entrave le ventilateur.
3. Redressez les pales.
4. Faites remplacer le bloc-moteur par
un technicien qualifié. L’appareil ne s’allume pas.
1. Aucune étincelle au niveau de
2. Écart de bougie incorrect.
3. Électrode défectueuse.
1. Vérifiez le fil de l’allumeur.
Rattachez-le ou resserrez-le s’il est desserré. Vérifiez le module d’allumage et, au besoin, faites-le remplacer par un technicien qualifié. Vérifiez tous les autres composants électriques.
2. Réglez l’écart de la bougie à 4 mm.
3. Remplacez la bougie (supports
multiples). Le radiateur s’éteint tout seul pendant son fonctionnement.
1. La température interne est trop
élevée, ce qui déclenche le thermorupteur et éteint l’appareil.
2. Le robinet de régulation est
3. Il y a une accumulation de
poussière ou de débris à l’intérieur de l’appareil.
1. Si l’admission d’air ou la sortie d’air
chaud de l’appareil est obstruée, la température interne peut devenir trop élevée. Dégagez les zones situées devant et derrière l’appareil de tout objet.
2. Faites remplacer le robinet de
régulation par un technicien qualifié. (Ensemble robinet)
3. Nettoyez l’intérieur de l’appareil.
L’appareil ne reste pas allumé de manière stable.
1. Le gaz utilisé est incorrect ou la
pression utilisée est incorrecte.
1. Vérifiez la bouteille pour vous
assurer que le bon gaz est utilisé à la pression correcte.
