INSTRUKCJA OBSŁUGI STN3300 STANLEY

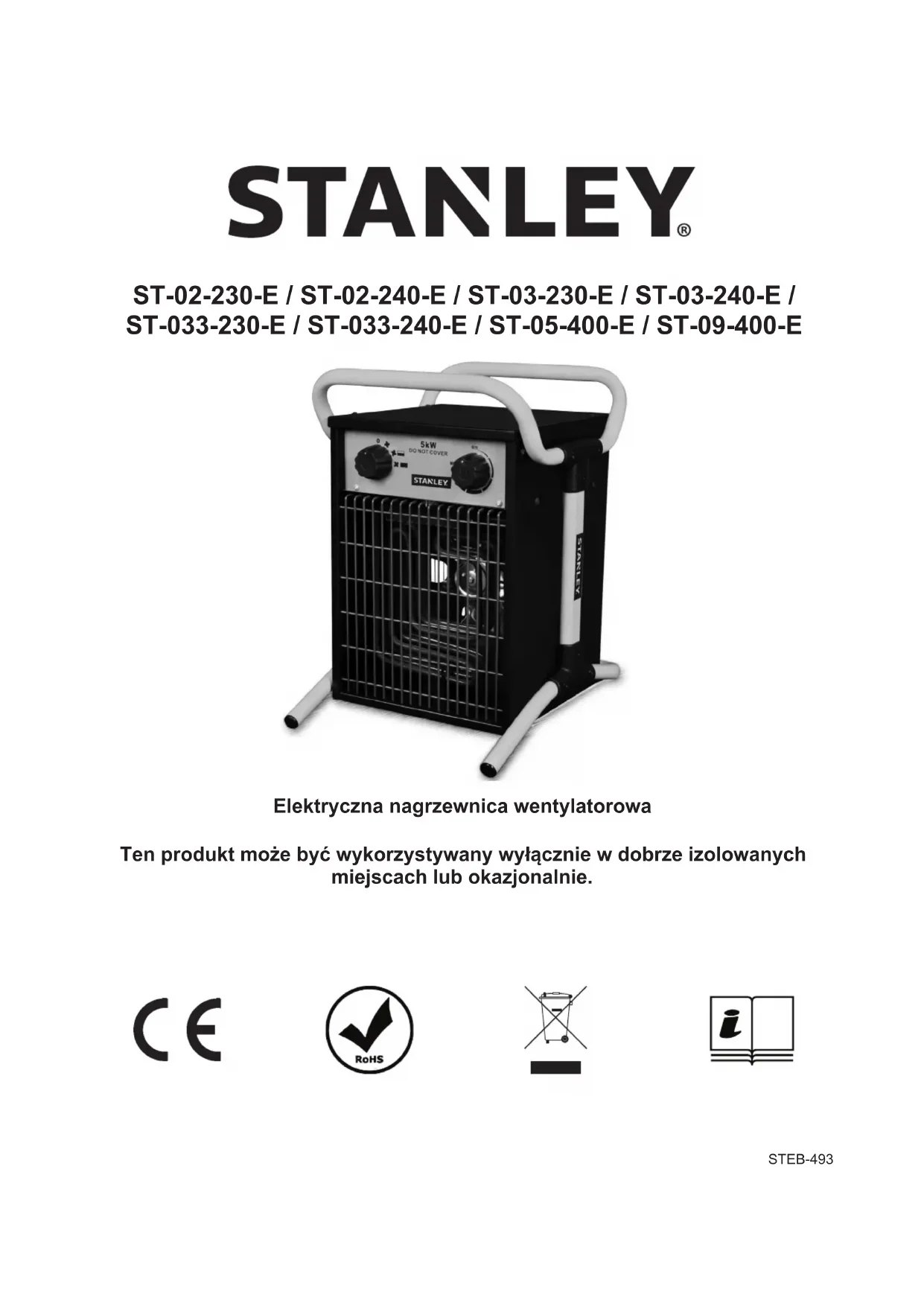

REPSTEB-493 Elektryczna nagrzewnica wentylatorowa Ten produkt może być wykorzystywany wyłącznie w dobrze izolowanych miejscach lub okazjonalnie. ST-02-230-E / ST-02-240-E / ST-03-230-E / ST-03-240-E / ST-033-230-E / ST-033-240-E / ST-05-400-E / ST-09-400-ENIGDY NIE POZOSTAWIAĆ BEZ NADZORU NAGRZEWNICY PODŁĄCZONEJ DO ZASILANIA © 2018 Pinnacle Climate Technologies, Inc.

PRZED UŻYCIEM URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ PONIŻSZE INSTRUKCJE. - Urządzenie może być obsługiwane przez dzieci powyżej 8. roku życia i osoby upośledzone zycznie, sensorycznie lub psychicznie bądź niemające doświadczenia ani wiedzy wyłącznie pod warunkiem, że pozostają one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia. Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Dzieci nie powinny czyścić ani przeprowadzać konserwacji urządzenia bez nadzoru. - Dzieci poniżej 3. roku życia nie powinny być dopuszczane do urządzenia, chyba że będą pod stałym nadzorem. Dzieci w wieku od lat 3 do 8 mogą włączać/wyłączać urządzenie wyłącznie, jeśli zostało ono zamontowane w przewidzianym przez producenta normalnym położeniu roboczym i jeśli pozostają one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia. Dzieci w wieku od lat 3 do 8 nie mogą podłączać urządzenia do zasilania, regulować go, czyścić ani wykonywać konserwacji. - PRZESTROGA: Niektóre części tego urządzenia nagrzewają się do bardzo wysokich temperatur i mogą powodować poparzenia. Szczególną ostrożność należy wykazać w obecności dzieci i osób szczególnie narażonych. - W przypadku uszkodzenia przewodu zasilającego może być on wymieniany jedynie przez producenta, jego serwisantów lub podobnie wykwalikowane osoby, co pozwoli uniknąć zagrożeń. - Nagrzewnica nie może być umieszczana bezpośrednio pod gniazdkiem sieciowym. - Zabrania się eksploatacji nagrzewnicy w pobliżu wanny, prysznica bądź basenu kąpielowego. - PRZESTROGA: Aby uniknąć zagrożenia związanego z nieodwracalnym uszkodzeniem wyłącznika termicznego urządzenia, nagrzewnicy nie można podłączać do zewnętrznych urządzeń przełącznikowych (np. wyłącznik zegarowy) ani podłączać do obwodów, które są automatycznie włączane i wyłączane. - Urządzenie może być wykorzystywane wyłącznie w celach, do których zostało zaprojektowane. Wyłącznie do użytku domowego we pomieszczeniach. - Urządzenie należy umieszczać na płaskich, stabilnych i odpornych na wysokie temperatury powierzchniach. Użytkowanie produktu w jakimkolwiek innym położeniu może stanowić zagrożenie. - Podczas pierwszych kilku minut początkowego użytkowania może być wyczuwalny mało intensywny zapach. Jest to normalny objaw, który szybko zanika. - Urządzenia nie należy naprawiać, demontować ani modykować. Części wewnętrzne urządzenia nie są przeznaczone do obsługi przez użytkownika. - PRZESTROGA – używając przedłużacza, należy pamiętać, aby nie przekraczać jego maksymalnego znamionowego roboczego natężenia prądu/obciążenia. PLNIGDY NIE POZOSTAWIAĆ BEZ NADZORU NAGRZEWNICY PODŁĄCZONEJ DO ZASILANIA © 2018 Pinnacle Climate Technologies, Inc.

Należy przeczytać instrukcję obsługi: Oznaczenie produktu tym symbolem sygnalizuje, że należy przeczytać instrukcję obsługi. OSTRZEŻENIE: Zabrania się przykrywania nagrzewnicy; może to doprowadzić do jej przegrzania. Urządzenie może być wykorzystywane wyłącznie w celach, do których zostało zaprojektowane. Wyłącznie do użytku domowego we pomieszczeniach. POLSKI

DANE TECHNICZNE Dane techniczne mogą ulec zmianie bez powiadomienia.

FUNKCJE/USTAWIENIA Urządzenie jest wyłączone Wentylator pracuje – brak ogrzewania Wentylator pracuje – ogrzewanie z 1/4 mocy Wentylator pracuje – połowiczne ogrzewanie Wentylator pracuje – maksymalne ogrzewanie UWAGA: ST-03-230-E / ST-03-240-E / ST-033-230-E / ST-033-240-E / ST-05-400-E / ST-09-400-E, wentylator będzie działać nieprzerwanie podczas pracy nagrzewnicy. UWAGA: ST-02-230-E / ST-02-240-E, wentylator wyłączy się po osiągnięciu żądanej temperatury. Wentylator nie będzie działać w trybie ciągłym.NIGDY NIE POZOSTAWIAĆ BEZ NADZORU NAGRZEWNICY PODŁĄCZONEJ DO ZASILANIA © 2018 Pinnacle Climate Technologies, Inc.

Informacje dotyczące bezpieczeństwa WAŻNE: Przed przystąpieniem do eksploatacji nagrzewnicy należy dokładnie zaznajomić się ze wszystkimi informacjami i instrukcjami dotyczącymi bezpieczeństwa. RYZYKO EKSPLOZJI! Zabrania się eksploatacji nagrzewnicy w miejscach, w których występują szkodliwe, wybuchowe lub palne gazy, opary lub inne substancje niebezpieczne. NIEBEZPIECZEŃSTWO RYZYKO POŻARU! Zabrania się eksploatacji nagrzewnicy w pobliżu materiałów palnych. UWAGA RYZYKO PORAŻENIA PRĄDEM! Zabrania się eksploatacji nagrzewnicy w pobliżu wanny, prysznica bądź basenu kąpielowego. UWAGA RYZYKO POPARZENIA! Zabrania się dotykania przedniej części nagrzewnicy podczas jej pracy. Podczas pracy nagrzewnica jest gorąca. UWAGA RYZYKO ODNIESIENIA OBRAŻEŃ! ZABRANIA SIĘ PRZENOSZENIA NAGRZEWNICY PODCZAS JEJ PRACY. UWAGA Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Należy ZAWSZE stosować zasilanie elektryczne o parametrach (napięciu i częstotliwości) określonych na tabliczce znamionowej nagrzewnicy. Należy ZAWSZE stosować przedłużacze o charakterystyce zgodnej z charakterystyką urządzenia. Należy się ZAWSZE upewnić, że wszystkie przewody są zabezpieczone przed zwarciem i przeciążeniem. Przewód zasilający MUSI znajdować się w odpowiedniej odległości od wylotu gorącego powietrza. Należy ZAWSZE odłączać urządzenie od źródła zasilania, jeżeli nie jest ono eksploatowane. ZABRANIA się umieszczania nagrzewnicy na małych, nierównych lub niestabilnych powierzchniach, z których urządzenie może spaść. ZABRANIA się podłączania innych urządzeń do tego samego gniazdka, do którego podłączona jest nagrzewnica wentylatorowa. ZABRANIA się eksploatacji urządzenia bez założonych osłon. ZABRANIA się blokowania wylotu gorącego powietrza podczas pracy urządzenia. ZABRANIA się przykrywania lub utrudniania pracy nagrzewnicy. ZABRANIA się stosowania dodatkowych przewodów. ZABRANIA się przenoszenia nagrzewnicy przy jednoczesnym trzymaniu za przewód zasilający. ZABRANIA się podłączania nagrzewnicy do zewnętrznych urządzeń przełącznikowych (np. wyłącznika zegarowego). Jeżeli nagrzewnica ulegnie uszkodzeniu, nie należy jej używać. Nagrzewnica może być serwisowana wyłącznie przez wykwalifikowaną osobę lub agenta serwisowego. Aby uniknąć zagrożenia związanego z nieodwracalnym uszkodzeniem wyłącznika termicznego urządzenia, nagrzewnicy nie można podłączać do zewnętrznych urządzeń przełącznikowych (np. wyłącznik zegarowy) ani podłączać do obwodów, które są automatycznie włączane i wyłączane.NIGDY NIE POZOSTAWIAĆ BEZ NADZORU NAGRZEWNICY PODŁĄCZONEJ DO ZASILANIA © 2018 Pinnacle Climate Technologies, Inc.

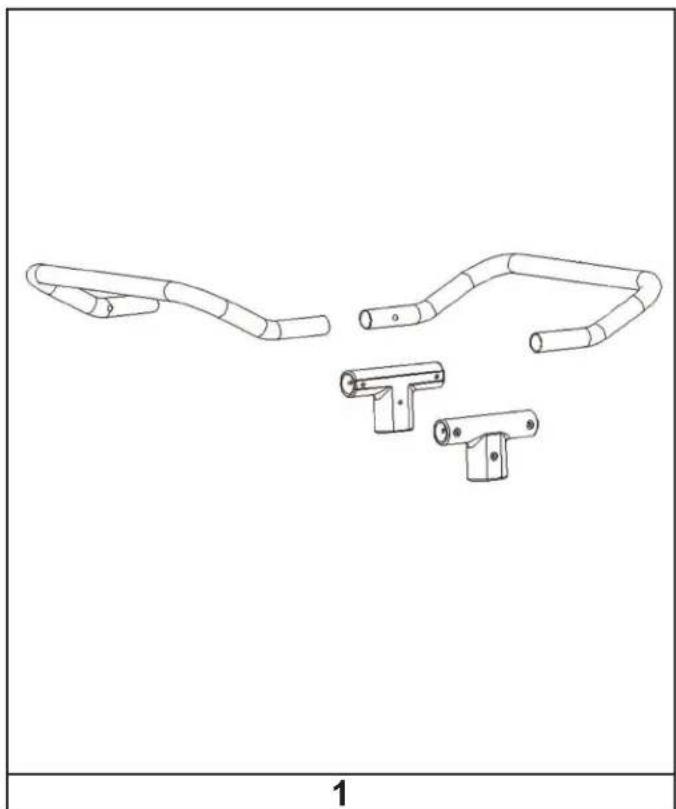

Montaż (patrz strona 6)

i. Przesunąć wsporniki uchwytu górnego na

uchwytu przedni i wyrównać otwory.

ii. Przesunąć tylny uchwyt do wsporników

uchwytu górnego i wyrównać otwory.

i. Wyrównać dolny wewnętrzny wspornik

z otworami nagrzewnicy.

ii. Wyrównać otwory w ramie stopy nagrzewnicy

z dolnym wspornikiem wewnętrznym.

iii. Wyrównać otwory dolnego zewnętrznego

wspornika do dolnego wewnętrznego wspornika i przymocować za pomocą 2 dolnych śrub.

3. INSTALACJA PODPÓR BOCZNYCH (Rys. 3)

i. Przesunąć podporę boczną do dolnego

wspornika i wyrównać otwory.

ii. Przymocuj za pomocą pozostałej górnej śruby.

i. Przesunąć podporę boczną do górnego

wspornika i wyrównać otwory.

ii. Przymocuj wsporniki górne do nagrzewnicy

za pomocą 3 śrub na stronę. Działanie

1. Ustawić nagrzewnicę w prawidłowej pozycji na

stabilnej i równej powierzchni, w bezpiecznej odległości od palnych lub mokrych elementów.

2. Podłączyć nagrzewnicę wentylatorową do

odpowiedniego źródła zasilania.

3. Ustawić na termostacie maksymalną

4. Nagrzewnica wentylatorowa zostanie

włączona, gdy z poziomu pokrętła selektora funkcji wybrane zostanie jedno z trzech dostępnych ustawień.

5. Po osiągnięciu w pomieszczeniu odpowiedniej

temperatury należy przestawić pokrętło termostatu do pozycji początkowej, co spowoduje wyłączenie się elementów grzewczych. Automatyczne zabezpieczenie przed przegrzaniem – Nagrzewnica jest wyposażona w wewnętrzny, zabezpieczający termostat ograniczający oraz obwód chroniący przed przegrzaniem. Po wykryciu nadmiernej temperatury układ automatycznie wyłączy nagrzewnicę. Instrukcje dla termostatu – Początkowo na termostacie należy ustawić „+” i umożliwić nagrzewnicy pracę z maksymalną mocą. Po osiągnięciu odpowiedniej temperatury w pomieszczeniu należy przestawić termostat w lewo, tak aby urządzenie zostało wyłączone. – Termostat będzie się wówczas automatycznie włączał i wyłączał, aby kontrolować temperaturę w pomieszczeniu zgodnie z określonymi parametrami i utrzymywał ją na tym samym poziomie. – Podczas pierwszego korzystania z nagrzewnicy może się z niej wydobywać niewielka ilość dymu. Jest to zjawisko normalne i po chwili ustępuje. Element grzewczy jest wykonany ze stali i podczas produkcji został pokryty cienką warstwą oleju zabezpieczającego. Dym powstaje na skutek podgrzania pozostałości tego oleju. Czyszczenie i konserwacja – Przed przystąpieniem do czyszczenia urządzenia należy je odłączyć od zasilania i odczekać, aż ostygnie. – Obudowa łatwo się zabrudza. Należy ją wycierać za pomocą miękkiej gąbki. W przypadku większych zabrudzeń pokrywę należy umyć gąbką zamoczoną w wodzie o temperaturze poniżej 50°C z dodatkiem łagodnego środka czyszczącego, a następnie wytrzeć do sucha czystą szmatką. Należy uważać, aby woda nie dostała się do wnętrza urządzenia. – Aby chronić pokrywę, zabrania się spryskiwania wodą nagrzewnicy. Zabrania się również stosowania rozpuszczalników, takich jak benzyna, octan izoamylu, toluen itd. do czyszczenia nagrzewnicy. – Jeżeli urządzenie ma być magazynowane, należy poczekać na jego ostudzenie i osuszenie. Następnie urządzenie należy przykryć plastikową torbą, włożyć do opakowania i umieścić w suchym i wentylowanym miejscu.NIGDY NIE POZOSTAWIAĆ BEZ NADZORU NAGRZEWNICY PODŁĄCZONEJ DO ZASILANIA © 2018 Pinnacle Climate Technologies, Inc.

Rozwiązywanie problemów Problem Przyczyna Rozwiązanie Wentylator zostaje włączony po wyłączeniu grzania.

1. Gdy nagrzewnica pracuje,

jednocześnie z nią pracuje również wentylator.

1. Nagrzewnica działa

prawidłowo. Prędkość wentylatora pozostaje taka sama po zmianie ustawień.

1. Prędkość wentylatora

pozostaje stała. Zmiana ustawień powoduje wyłącznie zmianę ilości wydzielanego ciepła.

1. Nagrzewnica działa

prawidłowo. Element grzewczy nie żarzy się na czerwono.

1. Element grzewczy jest

wykonany ze stali nierdzewnej i nie żarzy się w celu wygenerowania ciepła.

1. Nagrzewnica działa

prawidłowo. Nie można odczuć przepływu ciepła lub powietrza.

1. Brak zasilania nagrzewnicy.

2. W pomieszczeniu osiągnięto

3. Nagrzewnica nie ogrzewa

obszaru przed urządzeniem, lecz rozprowadza ciepło po całym pomieszczeniu, aby je podgrzać.

1. Sprawdzić podłączenie

do zasilania / podłączyć do zasilania.

2. Termostat zostanie

wyłączony po osiągnięciu w pomieszczeniu żądanej temperatury. Nagrzewnica działa prawidłowo.

3. Nagrzewnica działa

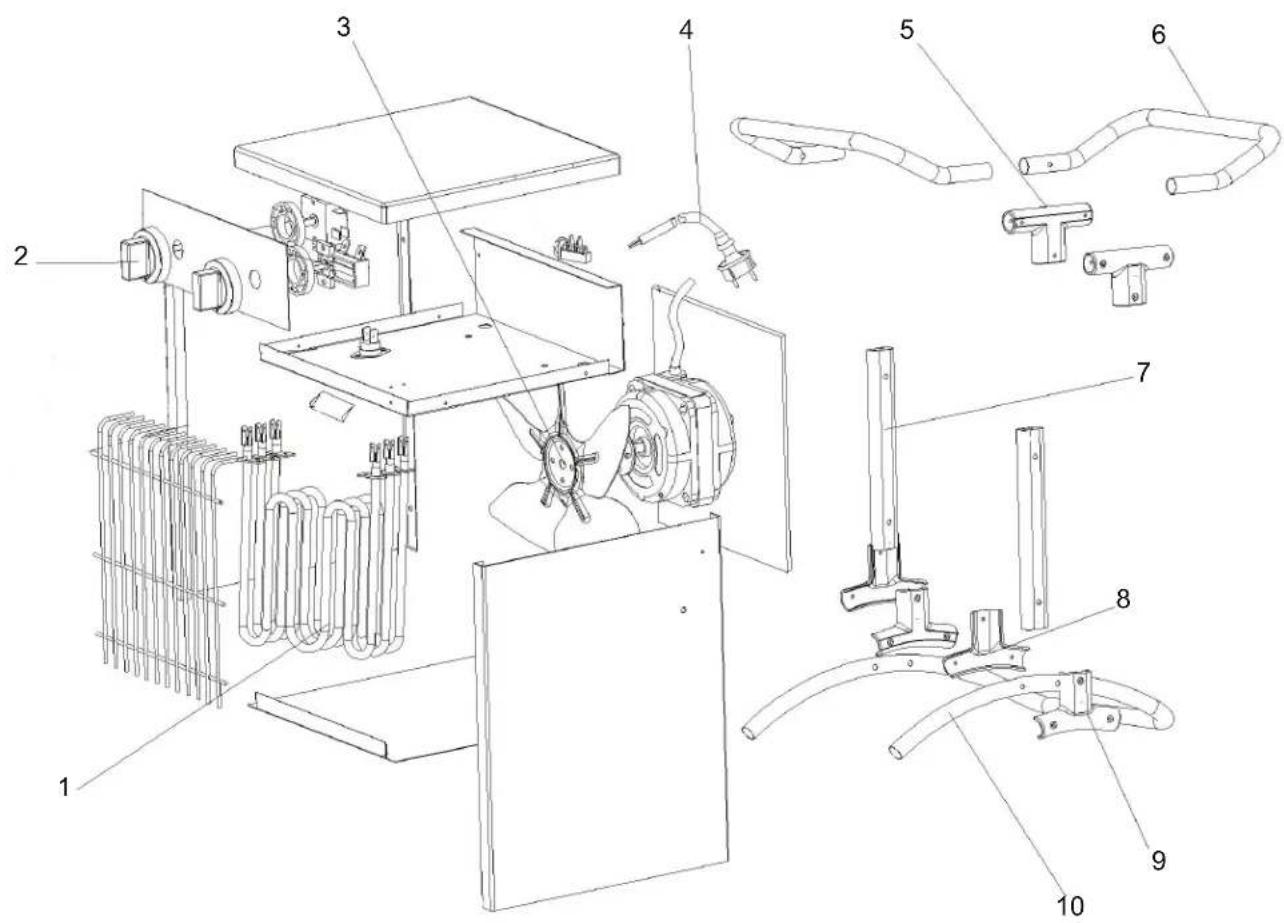

Rysunek złożeniowy Lista części

ST-02-230-E / ST-02-240-E / ST-03-230-E / ST-03-240-E / ST-033-230-E / ST-033-240-E / ST-05-400-E / ST-09-400-E 1 Spirala grzewcza 2 Pokrętło regulacji 3 Łopatka wentylatora 4 Przewód zasilający 5 Wspornik uchwytu górnego 6 Uchwyt górny 7 Podpora boczna 8 Dolny uchwyt wewnętrzny 9 Dolny uchwyt zewnętrzny 10 Rama dolnaNIGDY NIE POZOSTAWIAĆ BEZ NADZORU NAGRZEWNICY PODŁĄCZONEJ DO ZASILANIA © 2018 Pinnacle Climate Technologies, Inc.

Identyfikatory modeli: Parametr Oznaczenie Wartość Jednostka

Parametr Jednostka Moc cieplna

moc cieplna regulowana wentylatorem NIE

Przy nominalnej mocy cieplnej

NIE Przy minimalnej mocy cieplnej

NIE W trybie czuwania

NIE Dane teleadresowe

Nazwa oraz adres producenta lub jego upoważnionego przedstawiciela Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Wymogi w zakresie informacji dotyczące elektrycznych miejscowych ogrzewaczy pomieszczeń Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję) ręczny regulator doprowadzania ciepła z wbudowanym termostatem Minimalna moc cieplna (orientacyjna) ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu elektroniczna regulacja temperatury w pomieszczeniu elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym regulacja temperatury w pomieszczeniu z wykrywaniem obecności regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna z regulacją na odległość z adaptacyjną regulacją startu z ograniczeniem czasu pracy z czujnikiem ciepła promieniowania Maksymalna stała moc cieplna NIE Zużycie energii elektrycznej na potrzeby własne Rodzaj mocy cieplnej / regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję) 2,0 Inne opcje regulacji (można wybrać kilka) PT-02-230-EU; ST-02-230-E; ST-52-231-E; ST-302-231-E; ST-22-230-ENIGDY NIE POZOSTAWIAĆ BEZ NADZORU NAGRZEWNICY PODŁĄCZONEJ DO ZASILANIA © 2018 Pinnacle Climate Technologies, Inc.
